Greenlee AFI-100 User manual

999 3970.3 REV 1 © 2003 Greenlee Textron 3/03
INSTRUCTION MANUAL
Read and understand all of the instructions and
safety information in this manual before operating or
servicing this tool.
Lea y entienda todas las instrucciones y la información
sobre seguridad que aparecen en este manual, antes de
manejar esta herramienta o darle mantenimiento.
Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de ce
manuel avant d‘utiliser ou de procéder à l‘entretien de
cet outil.
INSTRUCTION MANUAL
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
AFI-100
Arc Fault and Ground Fault
Circuit Interrupter Tester
Instrumento de verificación e
interruptor de circuito de falla
a tierra y de falla por arco
Vérificateur de disjoncteur
de fuite à la terre et de fuite
d’arc électrique

2
Description
The Greenlee AFI-100 Arc Fault and Ground Fault Circuit Interrupter Tester is
intended to test the following:
• 15 A and 20 A, 120 VAC load center installed AFCI breakers with grounded
or ungrounded branch circuits
• 120 VAC AFCI outlets and AFCI branch outlets
• 15 A and 20 A, 120 VAC load center installed GFCI breakers
• 120 VAC GFCI outlets and GFCI branch outlets
• Polarity on any 120 VAC, 15 A or 20 A outlets
• AFCI/GFCI combination breakers and outlets
Safety
Safety is essential in the use and maintenance of Greenlee tools and
equipment. This instruction manual and any markings on the tool provide
information for avoiding hazards and unsafe practices related to the use of
this tool. Observe all of the safety information provided.
Purpose of This Manual
This instruction manual is intended to familiarize all personnel with the safe
operation and maintenance procedures for the Greenlee AFI-100.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
KEEP THIS MANUAL
All specifications are nominal and may change as design improvements occur.
Greenlee Textron shall not be liable for damages resulting from misapplication or
misuse of its products.
® Registered: The color green for electrical test instruments is a registered trademark
of Greenlee Textron.

AFI-100
3
Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices
which could result in an injury or property damage. The signal word,
defined below, indicates the severity of the hazard. The message after the
signal word provides information for preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury
or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or
property damage.
Read and understand this material before
operating or servicing this equipment. Failure to
understand how to safely operate this tool can
result in an accident causing serious injury or
death.

4
Important Safety Information
Electric shock hazard:
• Do not apply more than the rated voltage between any two input
terminals, or between any input terminal and earth ground.
• Do not contact any uninsulated portion of the power cord.
Failure to observe these warnings can result in severe injury or death.
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Inspect the power cord before use. It must be clean and dry, and the
insulation must be in good condition.
• Use this unit for the manufacturer’s intended purpose only, as
described in this manual. Any other use can impair the protection
provided by the unit.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
Contact with live circuits can result in severe
injury or death.

AFI-100
5
Important Safety Information
• This tool is designed to test 15 A and 20 A, 120 VAC single-phase
AFCI and GFCI equipment only.
• The Polarity feature does not perform a comprehensive diagnostic
test; it performs a simple test to detect nearly all probable common
improper wiring conditions.
• Refer all indicated problems to a qualified electrician.
• This tool will not indicate the quality of ground, detect two hot wires in
a circuit, detect a combination of defects, or detect reversal of
grounded and grounding conductors.
• This tool simulates a certain type of arc and cannot represent all
arcing conditions. An AFCI that fails the AFI-100 test but passes the
button test may be operating properly.
Failure to observe these precautions can result in injury and can damage
the unit.
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions can result in injury and can damage
the unit.
Do not operate with the case open.
Failure to observe this warning can result in severe injury or death.

6

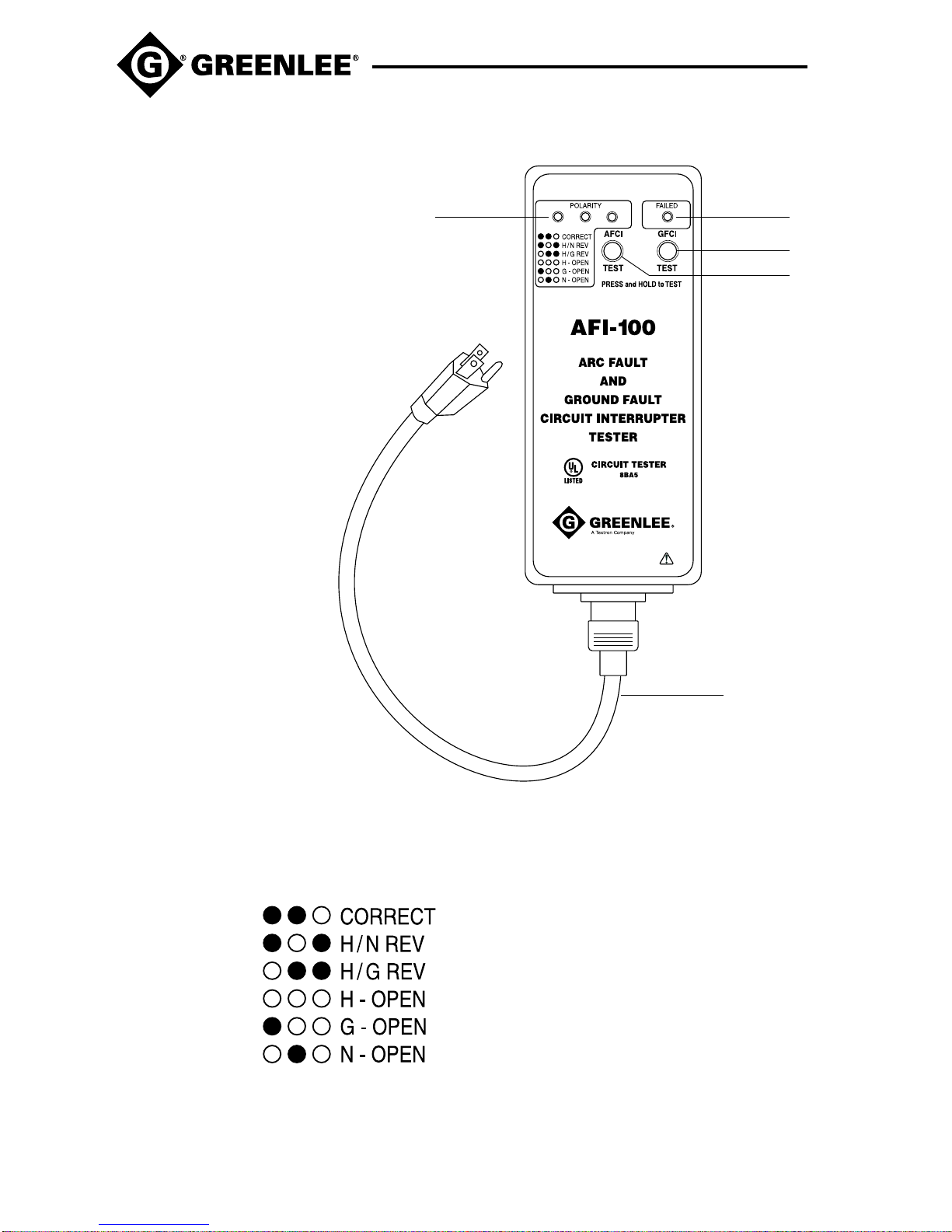

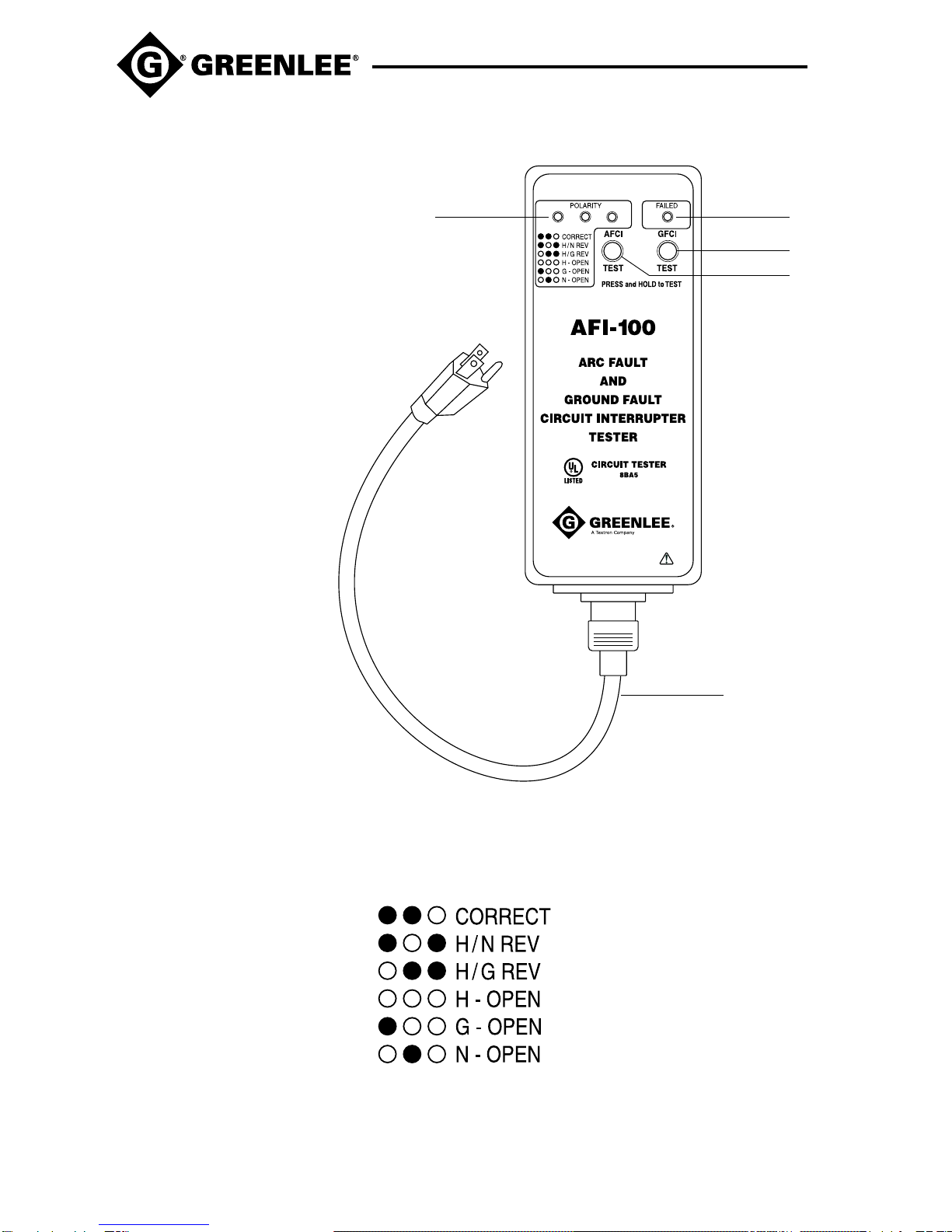

Identification
1. Polarity indicator
2. “FAILED” indicator
3. GFCI test button
4. AFCI test button
5. Power cord
1 2
5
3
4
Polarity Indicator

AFI-100
7
Operation
1. Test the unit on a known functioning circuit. If it does not function as
expected, return the unit to Greenlee for repair.
2. Perform the desired tests using the procedures below.
Polarity Test
•The Polarity feature does not perform a comprehensive diagnostic
test; it performs a simple test to detect nearly all probable common
improper wiring conditions.
•Refer all indicated problems to a qualified electrician.
•This tool will not indicate the quality of ground, detect two hot wires in
a circuit, detect a combination of defects, or detect reversal of
grounded and grounding conductors.
Failure to observe these precautions can result in injury and can damage
the unit.
1. Unplug all appliances or equipment on the circuit being tested to help
avoid erroneous readings.
2. Plug the AFI-100 into any standard 120 V three-wire receptacle.
Compare the LEDs illuminated on the AFI-100 to the “Polarity Indicator”
illustration on the previous page.
Note: If the LEDs indicate anything other than “CORRECT”, have the
wiring corrected by a qualified electrician.
3. Repeat step 2 for every receptacle on the circuit.

8
AFCI/GFCI Test
Operation (cont’d)
•This tool is designed to test 15 A and 20 A, 120 VAC single-phase
AFCI and GFCI equipment only.
•Refer all indicated problems to a qualified electrician.
•This tool simulates a certain type of arc and cannot represent all
arcing conditions. An AFCI that fails the AFI-100 test but passes the
button test may be operating properly.
Failure to observe these precautions can result in injury and can damage
the unit.
1. Consult the AFCI or GFCI device manufacturer’s installation instructions
to determine that the device is installed in accordance with the
manufacturer’s specifications.
2. Check for correct wiring of the receptacle and all remotely connected
receptacles on the branch circuit.
3. Unplug all appliances or equipment on the circuit being tested to help
avoid erroneous readings.
4. Operate the test button on the AFCI or GFCI device installed in the
circuit. The device must trip. If it does not, do not use the circuit.
Consult an electrician. If the device does trip, reset it.
5. Plug the AFI-100 into the receptacle to be tested. Observe the polarity
LEDs to verify that the outlet is correctly wired. Refer to the complete
instructions in the “Polarity Test”section of this manual.
6. Press and hold the AFCI or GFCI test button for at least 6 seconds. All
the LEDs on the AFI-100 must turn off, indicating that the AFCI or GFCI
device has tripped.

AFI-100
9
AFCI/GFCI Test (cont’d)
Operation (cont’d)
7. If the yellow “FAILED”LED lights, the test has run to completion without
tripping the device. This suggests:
•A wiring problem with a fully operable AFCI or GFCI device, or
•Proper wiring with a faulty AFCI or GFCI device. Consult an electrician
to check the condition of the wiring and device.
•No ground wire present in the outlet (GFCI test only).
8. Repeat steps 5 through 7 for every receptacle on the circuit.

10
Specifications
Arc Fault Test: (12) 112 A pulses
Pulse Width: 400 µs
Repetition Rate: 120 Hz
Ground Fault Test: 7 mA at 120 VAC
Polarity Indicator: 3 LEDs indicate proper wiring to the outlet being tested
Power: 120 VAC, 15 A or 20 A branch circuit
Operating Temperature: -25 °C to 80 °C (-13 °F to 176 °F)
Storage Temperature: -55 °C to 80 °C (-67 °F to 176 °F)
Maintenance
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use
abrasives or solvents.
•Do not attempt to repair this unit. It contains no user-serviceable
parts.
•Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions can result in injury and can damage
the unit.

AFI-100
11
Descripción
El Instrumento de verificación e interruptor de circuito de falla a tierra y de
falla por arco AFI-100 de Greenlee ha sido diseñado para verificar lo
siguiente:
• Interruptores AFCI instalados en el panel de carga de 120V CA, 15 A y
20 A con circuitos de derivación puestos o no puestos a tierra
• Tomacorrientes AFCI de 120V CA y tomacorrientes de derivación AFCI
• Interruptores GFCI instalados en el panel de carga de 120V CA, 15 A y 20 A
• Tomacorrientes GFCI de 120V CA y tomacorrientes de derivación GFCI
• Polaridad en cualquier tomacorriente de 120V CA, 15 A o 20 A
• Interruptores y tomacorrientes en combinación AFCI/GFCI
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a
las herramientas y equipo Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la información necesaria para
evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con los procedimientos de operación y mantenimiento seguros
para la unidad AFI-100 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
CONSERVE ESTE MANUAL
Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar
mejoras de diseño. Greenlee Textron no se hace responsable de los daños que puedan
surgir de la mala aplicación o mal uso de sus productos.
® Registrado: El color verde para instrumentos de verificación eléctricos es una marca
registrada de Greenlee Textron.

12
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que
podría ocasionar lesiones o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje que sigue a dichos
términos le indica cómo puede evitar o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones
o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR
lesiones o daños materiales.
Lea y entienda este documento antes de manejar
esta herramienta o darle mantenimiento. Utilizarla
sin comprender cómo manejarla de manera segura
podría ocasionar un accidente y, como resultado de
éste, graves lesiones o incluso la muerte.

AFI-100
13
Importante Información sobre Seguridad
Peligro de electrocución e incendio:
• No exponga esta unidad ni a la lluvia ni a la humedad.
• No utilice esta unidad si se encuentra mojada o dañada.
• Revise minuciosamente el cordón de alimentación eléctrica antes de
utilizarlo. Deberá estar limpio y seco, y su forro aislante deberá
hallarse en buenas condiciones.
• Utilícela únicamente para el propósito para el que ha sido diseñada
por el fabricante, tal como se describe en este manual. Cualquier otro
uso puede menoscabar la protección proporcionada por la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados puede
ocasionar graves lesiones o incluso la muerte.

14
Importante Información sobre Seguridad
• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a
la herramienta.
No haga funcionar esta unidad con la caja abierta.
De no observarse esta advertencia pueden sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
• No aplique más del voltaje nominal entre dos terminales de entrada
cualesquiera, o entre una terminal de entrada cualquiera y una
conexión a tierra.
• No toque ninguna parte del cordón de alimentación eléctrica que
carezca de forro aislante.
De no observarse estas advertencias pueden sufrirse graves lesiones o
incluso la muerte.

AFI-100
15
• Esta herramienta ha sido diseñada para verificar únicamente equipo
AFCI y GFCI monofásico de 120V CA, 15 A y 20 A.
• La función de Polaridad no desempeña una prueba diagnóstica
exhaustiva; lleva a cabo una prueba simple para detectar la mayoría de
las condiciones de cableado incorrecto más comunes.
• Consulte todos los problemas indicados a un electricista profesional.
• Esta herramienta no indica la calidad de la puesta a tierra, ni detecta
dos alambres energizados en un circuito, ni una combinación de
defectos, ni conexiones a tierra invertidas o conductores a tierra.
• Esta herramienta simula un cierto tipo de arco y no puede representar
todas las condiciones de arqueado. Un dispositivo AFCI que falla la
prueba AFI-100 pero que pasa la prueba del botón puede estar
funcionando de manera correcta.
De no observarse estas precauciones podrían sufrirse lesiones o daños a
la herramienta.
Importante Información sobre Seguridad

16
Identificación
1. Indicador de polaridad
2. Indicador “FAILED”
(falló)
3. Botón de prueba GCFI
4. Botón de prueba AFCI
5. Cordón de alimentación
eléctrica
1 2
5
3
4
Indicador de polaridad
Correcto
Cargado / Neutro invertido
Cargado / Tierra invertida
Cargado – Abierto
Tierra – Abierto
Neutro – Abierto

AFI-100
17
Operación
1. Pruebe la unidad en un circuito que se sabe está funcionando
perfectamente. Si aún sigue sin funcionar como debería, devuelva la
unidad a Greenlee a fin de que sea reparada.
2. Lleve a cabo las pruebas deseadas siguiendo los procedimientos a
continuación.
Prueba de Polaridad
• La función de Polaridad no desempeña una prueba diagnóstica
exhaustiva; lleva a cabo una prueba simple para detectar la mayoría de
las condiciones de cableado incorrecto más comunes.
• Consulte todos los problemas indicados a un electricista profesional.
• Esta herramienta no indica la calidad de la puesta a tierra, ni detecta
dos alambres energizados en un circuito, ni una combinación de
defectos, ni conexiones a tierra invertidas o conductores a tierra.
De no observarse estas precauciones podrían sufrirse lesiones o daños a
la herramienta.
1. Desenchufe todo aparato o equipo conectado al circuito que se está
verificando para ayudar a evitar lecturas incorrectas.
2. Enchufe la unidad AFI-100 en cualquier receptáculo trifilar estándar de
120 V. Compare los diodos emisores de luz (LED) iluminados en la
unidad AFI-100 con la ilustración “Indicador de Polaridad” en la página
anterior.
Nota: Si los diodos emisores de luz (LED) indican cualquier otra cosa
excepto que es correcto (“CORRECT”), contrate a un electricista
profesional a fin de que revise el cableado.
3. Repita el paso 2 para cada uno de los receptáculos en el circuito.

18
Prueba AFCI/GFCI
Operación (continuación)
• Esta herramienta ha sido diseñada para verificar únicamente equipo
AFCI y GFCI monofásico de 120V CA, 15 A y 20 A.
• Consulte todos los problemas indicados a un electricista profesional.
• Esta herramienta simula un cierto tipo de arco y no puede representar
todas las condiciones de arqueado. Un dispositivo AFCI que falla la
prueba AFI-100 pero que pasa la prueba del botón puede estar
funcionando de manera correcta.
De no observarse estas precauciones podrían sufrirse lesiones o daños a
la herramienta.
1. Consulte las instrucciones de instalación del fabricante del dispositivo
AFCI o GFCI para verificar que el dispositivo esté instalado conforme a
las especificaciones del fabricante.
2. Revise para verificar que el receptáculo y todos los receptáculos
conectados de manera remota estén cableados correctamente.
3. Desenchufe todo aparato o equipo conectado al circuito que se está
verificando para ayudar a evitar lecturas incorrectas.
4. Haga funcionar el botón de prueba del dispositivo AFCI o GFCI instalado
en el circuito. El dispositivo debe accionarse. De lo contrario, no utilice
dicho circuito. Consulte a un electricista. Si el dispositivo se acciona,
restablézcalo.
5. Enchufe la unidad AFI-100 en el receptáculo que desea verificar.
Observe los diodos emisores de luz (LED) de polaridad para verificar
que el tomacorriente esté correctamente cableado. Consulte las
instrucciones completas en la sección “Prueba de Polaridad” de este
manual.

AFI-100
19
Prueba AFCI/GFCI (continuación)
Operation (continuación)
6. Oprima y mantenga oprimido el botón de prueba AFCI o GFCI durante al
menos 6 segundos. Todos los diodos emisores de luz (LED) en la
unidad AFI-100 deberán apagarse, para indicar que el dispositivo AFCI o
GFCI se ha accionado.
7. Si se ilumina el diodo emisor de luz (LED) “FAILED” (falló), la prueba
dio por terminado sin que el dispositivo se accionara. Esto significa que:
• existe un problema de cableado con un dispositivo AFCI o GFCI
completamente funcional, o
• el cableado es correcto pero el dispositivo AFCI o GFCI está averiado.
Consulte a un electricista para verificar las condiciones del cableado
y del dispositivo.
• no hay un cable de conexión a tierra presente en el tomacorriente
(solamente prueba GFCI).
8. Repita los pasos 5 al 7 para cada uno de los receptáculos en el circuito.

20
Especificaciones
Prueba de falla por arco (12) impulsos de 112 A
Ancho de impulso: 400 µs
Coeficiente de repetición: 120 Hz
Prueba de falla a tierra: 7 mA a 120V CA
Indicador de polaridad: 3 diodos emisores de luz (LED) indican el cableado
correcto al tomacorriente que está siendo verificado.
Potencia: circuito de derivación de 120V CA, 15 A o 20 A
Temperatura de funcionamiento: -25°C a 80°C (-13°F a 176°F)
Temperatura de almacenamiento: -55°C a 80°C (-67°F a 176°F)
Mantenimiento
Limpieza
Limpie periódicamente la caja utilizando un paño húmedo y detergente
suave; no utilice abrasivos ni solventes.
• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a
la herramienta.
