Greenlee CMT-90 User manual

999 6756.1 REV 1 © 2005 Greenlee Textron Inc. 9/05
CMT-90
Clamp-on Meter
Medidor
con pinza
Contrôleur
numérique
à pinces
INSTRUCTION MANUAL
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and
safety information in this manual before
operating or servicing this tool.
Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en
este manual, antes de manejar esta herramienta
o darle mantenimiento.
Lire attentivement et bien comprendre toutes les
instructions et les informations sur la sécurité de
ce manuel avant d‘utiliser ou de procéder à
l‘entretien de cet outil.

2
Description
The Greenlee CMT-90 Digital Clamp-on Meter is a hand-held testing device
with the following measurement capabilities: AC and DC voltage, AC current,
and resistance. It also verifies continuity. The CMT-90 is a true RMS-reading
meter.
This unit has data hold capability. It automatically determines measurement
function based on input.
The display automatically illuminates for easy viewing in dark areas.
Safety
Safety is essential in the use and maintenance of Greenlee tools and
equipment. This instruction manual and any markings on the tool provide
information for avoiding hazards and unsafe practices related to the use of
this tool. Observe all of the safety information provided.
Purpose of This Manual
This instruction manual is intended to familiarize all personnel with the safe
operation and maintenance procedures for the Greenlee CMT-90 Digital
Clamp-on Meter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
KEEP THIS MANUAL
All specifications are nominal and may change as design improvements occur.
Greenlee Textron Inc. shall not be liable for damages resulting from misapplication or
misuse of its products.
® Registered: The color green for electrical test instruments is a registered trademark of
Greenlee Textron Inc.
Do not discard this product or throw away!
For recycling information, go to www.greenlee.com.

3
CMT-90
Important Safety Information
This symbol is used to call your attention to hazards or unsafe
practices which could result in an injury or property damage. The
signal word, defined below, indicates the severity of the hazard. The
message after the signal word provides information for preventing or
avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury
or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury
or property damage.
Read and understand this material before
operating or servicing this equipment. Failure to
understand how to safely operate this tool could
result in an accident causing serious injury or
death.

4
Important Safety Information
Electric shock hazard:
• Do not apply more than the rated voltage between any two input
terminals, or between any input terminal and earth ground.
• Do not contact the test lead tips or any uninsulated portion of the
accessory.
Failure to observe these warnings could result in severe injury or death.
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Use test leads or accessories that are appropriate for the application.
Refer to the category and voltage rating of the test lead or accessory.
• Inspect the test leads or accessory before use. They must be clean and
dry, and the insulation must be in good condition.
• Use this unit for the manufacturer’s intended purpose only, as
described in this manual. Any other use can impair the protection
provided by the unit.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
Contact with live circuits could result in severe
injury or death.

5
CMT-90
Important Safety Information
Electric shock hazard:
• Do not operate with the case or battery cover open.
• Before removing the case or battery cover, remove the test leads
(or jaw) from the circuit and shut off the unit.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
• Unless measuring voltage or current, shut off and lock out power. Make
sure that all capacitors are discharged. Voltage must not be present.
• Using this unit near equipment that generates electromagnetic
interference can result in unstable or inaccurate readings.
Failure to observe these warnings could result in severe injury or death.
Electric shock hazard:
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
• Do not connect to voltage for longer than 30 seconds.
Failure to observe these precautions may result in injury and can damage
the unit.
Electric shock hazard:
Do not use the meter to measure voltages in circuits that could be
damaged by the meter’s low input impedance (approximately 4 kΩ).
Failure to observe this precaution may result in injury and can damage the
unit.

6

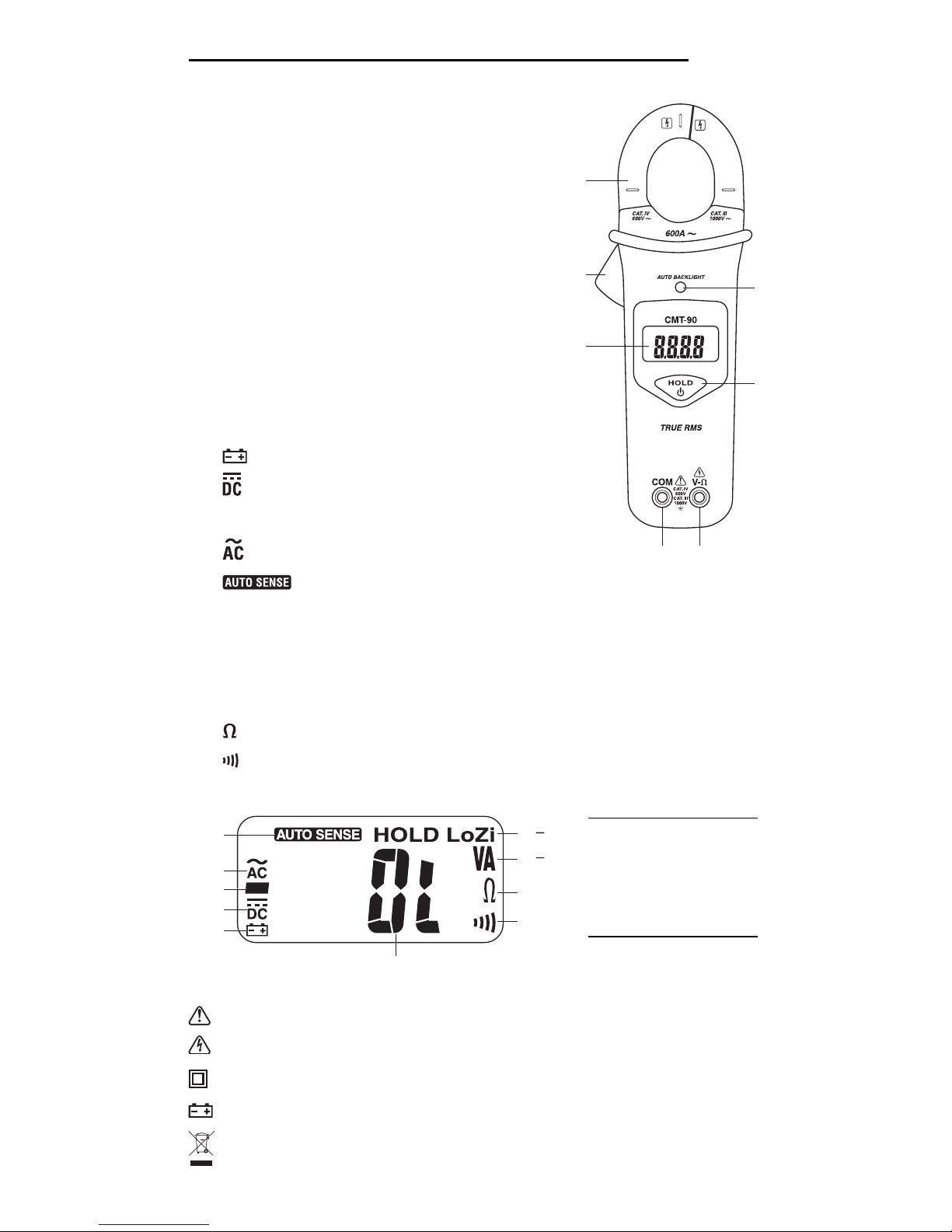

Identification
1. Jaw
2. Lever
3. Display
4. Common (COM) input terminal
5. Volts or resistance (V-Ω) input terminal
6. ON/OFF/HOLD button
7. Sensor for automatic backlit display
Display Icons
8. Low battery indicator
9. DC measurement is selected
10. –Polarity indicator
11. AC measurement is selected
12. Automatic selection is active
13. HOLD Hold function is enabled
14. LoZi Low input impedance is active
15. VVoltage
16. AAmperes
17. Ohms
18. Continuity
19. OL Overload indicator
8
9
1
0
11
12
1
3
–
14
1
5
–
16
17
1
8
1
9
Symbols on the Unit
Warning—Read the instruction manual
Electric shock hazard
Double insulation
Battery
Recycle product in accordance with manufacturer’s directions
Note: Icons that
appear on the
display but are not
identified are not
used on this model.
1
2
3
4 5
6
7

7
CMT-90
*The crest factor is the ratio of the peak value to the RMS value; it is
represented by the Greek letter ξ.
AC Measurement
AC measurements are usually displayed as RMS (root mean squared) values.
Two methods of AC measurement are average-responding RMS calibrated
and true RMS-reading.
The average-responding RMS calibrated method takes the average value of
the input signal, multiplies it by 1.11, and displays the result. This method is
accurate if the input signal is a pure sine wave.
The true RMS-reading method uses internal circuitry to read the true RMS
value. This method is accurate, within the specified crest factor limitations,
whether the input signal is a pure sine wave, a square wave, sawtooth wave,
half wave or signal with harmonics. The ability to read true RMS provides
much more measurement versatility. The Greenlee CMT-90 is a true RMS
meter.
The Waveforms and Crest Factors table shows some typical AC signals and
their RMS values.
Waveforms and Crest Factors
Waveform
RMS Value 100 100 100 100
Rectified Value 90 100 87 64
Crest Factor* 1.414 1 1.73 2
(ξ)

8
Operation
2. Refer to “Typical Measurements”for specific measurement instructions.
3. Test the unit on a known functioning circuit or component of the type you
intend to measure.
•If the unit does not function as expected on a known functioning
circuit, replace the battery.
•If the unit still does not function as expected, send the unit to Greenlee
for repair. Refer to the instructions under the Warranty.
4. Take the reading from the circuit or component to be tested.
Note: Momentarily press the ON/OFF/HOLD button to hold the present
measurement on the display; momentarily press again to return to the normal
display mode. Press and hold to turn the unit off.
Priority Display Conditions
AC volts or Input at terminals is
1DC volts, 1.3 to 999.9 VAC
whichever 1.8 to 999.9 VDC
is greater –0.6 to –999.9 VDC
Input at terminals is
Resistance 0 to ∞Ω
2 and 0 to 0.9 VAC
continuity 0.2 to 1.4 VDC
–0.02 to –0.2 VDC
3 AC amps AC current through jaw is
0.6 to 600.0 A
Electric shock hazard:
Contact with live circuits could result in severe
injury or death.
1. The meter automatically selects the proper measurement according to
the following table.

9
CMT-90
Typical Measurements
Current Measurement—
Clamp Around Wire
Notes:
•Clamp the jaw around one conductor only.
•Close the jaw completely to ensure
accurate measurement.
•Center the wire in the jaw for highest
accuracy.
Current Measurement—
Clamp Around Line Splitter
Notes:
•The Greenlee 93-30 Line Splitter is divided.
One section renders amps; the other
renders amps multiplied by 10.
•Close the jaw completely to ensure
accurate measurement.
•Center the line splitter in the jaw for highest
accuracy.

10

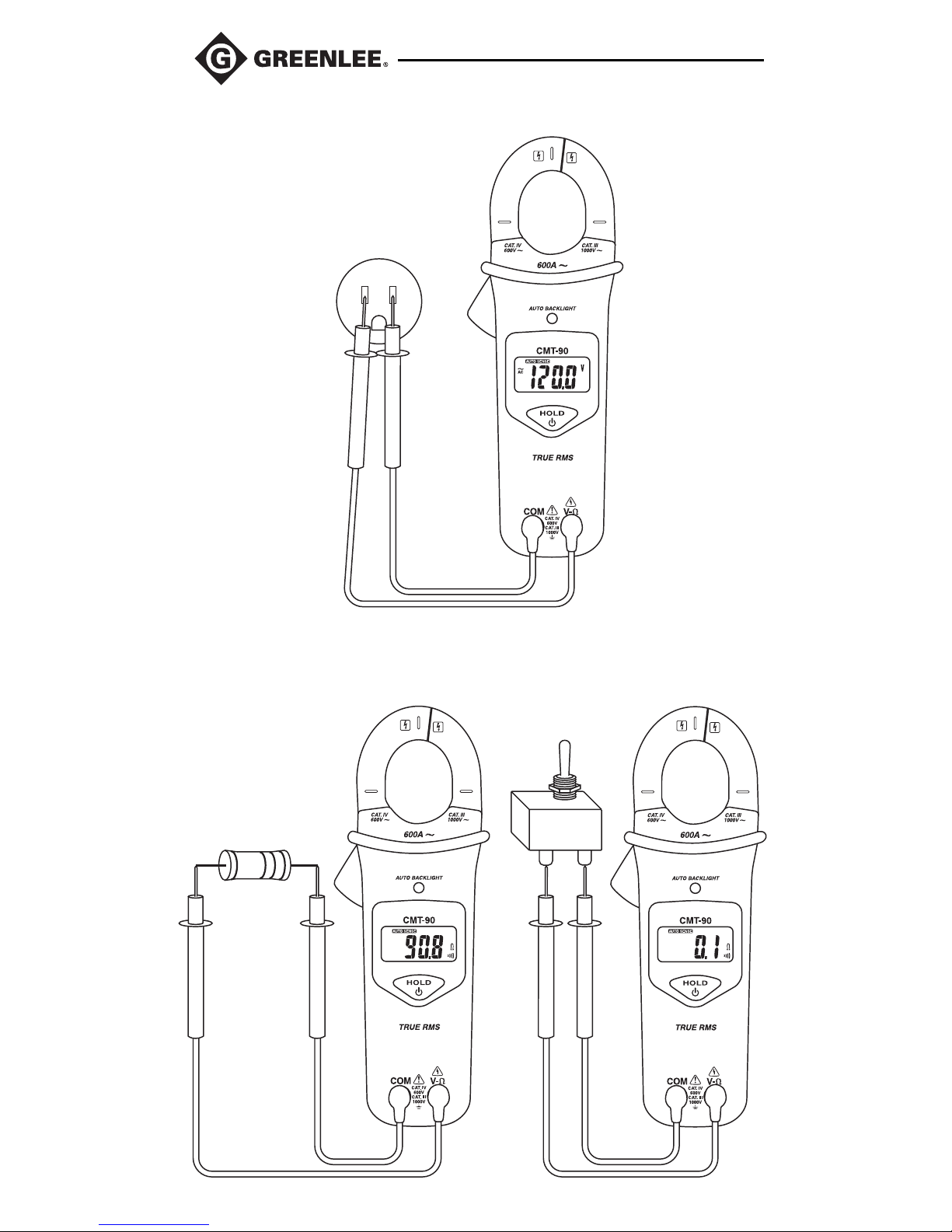

Typical Measurements
Voltage Measurement
Resistance
Measurement
Continuity Check

11
CMT-90
Accuracy
Refer to “Specifications”for operating conditions and temperature coefficient.
Accuracy is specified as follows: ±(a percentage of the reading + a fixed
amount) at 23 °C ±5 °C (73.4 °F ±9 °F), 0% to 80% relative humidity.
Accuracy for AC measurements is specified for input crest factors that do not
exceed the values in the “Maximum Input Crest Factor”table on this page.
Accuracy Table
Characteristic Range Accuracy Frequency
Range
0.6 to 170.0 A ±(1.9% + 1 A)
AC Current 170.1 to 600.0 A ±(1.9% + 2 A) 50 to 60 Hz
AC Voltage* 1.3 to 999.9 V ±(1.5% + 0.3 V) 50 to 500 Hz
DC Voltage* 1.8 to 999.9 V ±(1.0% + 0.2 V) N/A
–0.6 to –999.9 V ±(1.0% + 0.4 V)
Resistance** 0.0 to 99.9 Ω±(2% + 1.0 Ω)†N/A
100 to 2000 Ω±(2% + 2 Ω)†
*Input impedance: 4 kΩnominal at voltages up to 30 V;
increases with voltage to approximately 277 kΩat 1000 V
**Open circuit voltage: 1.5 V maximum
†Multiply temperature coefficient times 1.5 when operating temperature
is above 40 °C.
Maximum Input Crest Factor
Continuity
Tone on: Circuit resistance is ≤25 Ω(approximately).
Tone off: Circuit resistance is ≥400 Ω(approximately).
Maximum Current Voltage
Crest Factor Range Range
1.414 0.6 to 6.0 A 1.3 to 3.0 V
3 6.1 to 20.0 A 3.1 to 10.0 V
5 20.1 to 500.0 A 10.1 to 250.0 V
Linear decrease from
5 to 1.5 over 500.1 to 600.0 A 250.1 to 999.9 V
range shown

12
Specifications
Display: 10,000-count LCD
Maximum Conductor Size: 33 mm (1.30")
Display update rate is 4 per second for voltage, 2 per second for resistance,
and 1 per second for current
Duty Cycle (voltage above 30 V):
30 seconds ON (maximum)
2 minutes OFF (minimum)
Automatic Power Off: After approximately 30 minutes
Temperature Coefficient: 0.2 x (Accuracy) per °C below 18 °C or above 28 °C
Measurement Categories: Category III, 1000 V, and Category IV, 600 V
Operating Conditions:
Temperature:
0 °C to 30 °C (32 °F to 86 °F), 0% to 80% relative humidity
30 °C to 40 °C (86 °F to 104 °F), 0% to 75% relative humidity
40 °C to 50 °C (104 °F to 122 °F), 0% to 45% relative humidity
Altitude: 2000 m (6500') maximum
Indoor use only
Storage Conditions: –20 °C to 60 °C (–4 °F to 140 °F),
0% to 80% relative humidity
Remove battery
Pollution Degree: 2
Battery: 9 V battery (NEDA 1604, JIS 006P or IEC 6F22)
Battery Life: Approximately 250 hours with alkaline battery

13
CMT-90
Measurement Categories
These definitions were derived from the international safety standard for
insulation coordination as it applies to measurement, control, and laboratory
equipment. These measurement categories are explained in more detail by the
International Electrotechnical Commission; refer to either of their
publications: IEC 61010-1 or IEC 60664.
Measurement Category I
Signal level. Electronic and telecommunication equipment, or parts thereof.
Some examples include transient-protected electronic circuits inside
photocopiers and modems.
Measurement Category II
Local level. Appliances, portable equipment, and the circuits they are plugged
into. Some examples include light fixtures, televisions, and long branch
circuits.
Measurement Category III
Distribution level. Permanently installed machines and the circuits they are
hard-wired to. Some examples include conveyor systems and the main circuit
breaker panels of a building’s electrical system.
Measurement Category IV
Primary supply level. Overhead lines and other cable systems. Some
examples include cables, meters, transformers, and other exterior equipment
owned by the power utility.
Statement of Conformity
Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000) for our
Quality Management Systems.
The instrument enclosed has been checked and/or calibrated using equipment
that is traceable to the National Institute for Standards and Technology
(NIST).

14
Maintenance
1. Disconnect the unit from the circuit.
2. Remove the screws from the battery cover.
3. Remove the battery cover.
4. Replace the battery. Observe polarity.
5. Replace the cover and screws.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use
abrasives or solvents.
Battery Replacement
Electric shock hazard:
•Do not attempt to repair this unit. It contains no user-serviceable parts.
•Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can damage
the unit.
Electric shock hazard:
Before removing the case or battery cover, remove the test leads
(or jaw) from the circuit and shut off the unit.
Failure to observe this warning could result in severe injury or death.

15
CMT-90
Descripción
El Medidor digital con pinza modelo CMT-90 de Greenlee es un instrumento
de verificación capaz de efectuar los siguientes tipos de mediciones: tensión
alterna y continua, corriente alterna y resistencia. Esta unidad es de bolsillo y
cabe perfectamente en la palma de la mano. También sirve para verificar
continuidad. El modelo CMT-90 es un multímetro de lectura de valores
eficaces reales.
Esta unidad tiene capacidad de retención de datos. La misma determina
automáticamente la función de medición según la entrada.
La pantalla se ilumina automáticamente para ayudar a visualizar objetos en
áreas oscuras.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a
las herramientas y equipo Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la herramienta le ofrecen la información necesaria para
evitar riesgos y hábitos poco seguros relacionados con su uso. Siga toda la
información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el
personal con los procedimientos de operación y mantenimiento seguros para
el Medidor con pinza, modelo CMT-90 de Greenlee.
Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa
solicitud.
CONSERVE ESTE MANUAL
Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar
mejoras de diseño. Greenlee Textron Inc. no se hace responsable de los daños que puedan
surgir de la mala aplicación o mal uso de sus productos.
® Registrado: El color verde para instrumentos de verificación eléctricos es una marca
registrada de Greenlee Textron Inc.
¡No deseche ni descarte este producto!
Para información sobre reciclaje, visite www.greenlee.com.

16
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura
que podría ocasionar lesiones o daños materiales. Cada uno de los
siguientes términos denota la gravedad del riesgo. El mensaje que
sigue a dichos términos le indica cómo puede evitar o prevenir ese
riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves
lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN
OCASIONAR lesiones o daños materiales.
Lea y entienda este documento antes de manejar
esta herramienta o darle mantenimiento. Utilizarla
sin comprender cómo manejarla de manera segura
podría ocasionar un accidente y, como resultado de
éste, graves lesiones o incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados podría
ocasionar graves lesiones o incluso la muerte.

17
CMT-90
Importante Información sobre Seguridad
Peligro de electrocución:
• No haga funcionar esta unidad con la caja o la tapa del compartimiento
de las pilas abierta.
• Antes de retirar la caja o la tapa del compartimiento de las pilas, retire
del circuito los cables de prueba (o la pinza), y apague la unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
• No aplique más del voltaje nominal entre dos terminales de entrada
cualesquiera, o entre una terminal de entrada cualquiera y una
conexión a tierra.
• No toque las puntas de los cables de prueba ni ninguna parte del
accesorio que carezca de forro aislante.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución e incendio:
• No exponga esta unidad ni a la lluvia ni a la humedad.
• No utilice esta unidad si se encuentra mojada o dañada.
• Utilice cables de prueba y accesorios que sean apropiados para la
aplicación que se va a realizar. Consulte la información sobre
categoría y voltaje nominal del cable de prueba o el accesorio.
• Revise minuciosamente los cables de prueba o el accesorio, antes
de utilizarlos. Deberán estar limpios y secos, y su forro aislante
deberá hallarse en buenas condiciones.
• Utilícela únicamente para el propósito para el que ha sido diseñada
por el fabricante, tal como se describe en este manual. Cualquier
otro uso puede menoscabar la protección proporcionada por la
unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.

18
Importante Información sobre Seguridad
Peligro de electrocución:
• A menos que vaya a medir tensión o corriente, apague y bloquee la
energía. Asegúrese de que todos los condensadores estén totalmente
sin carga. No debe haber tensión alguna.
• Al utilizar esta unidad cerca de equipo que genere interferencia
electromagnética quizá se obtenga una lectura inexacta e inestable.
De no observarse estas advertencias podrían sufrirse graves lesiones o
incluso la muerte.
Peligro de electrocución:
• No intente reparar esta unidad, ya que contiene partes que deben
recibir mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos
niveles de humedad. Consulte la sección “Especificaciones”.
• No conecte a tensión por más de 30 segundos.
De no observarse estas precauciones pudieran sufrirse lesiones o daños a
la unidad.
Peligro de electrocución:
No utilice el medidor para medir tensiones en circuitos que pudieran
dañarse debido a la impedancia de entrada baja del medidor
(aproximadamente 4 kΩ).
De no observarse esta advertencia pudieran sufrirse lesiones o daños a la
unidad.

19
CMT-90
Identificación
1. Pinza
2. Palanca
3. Pantalla
4. Terminal de entrada (COM) común
5. Terminal de entrada (V-Ω) de
voltios o resistencia
6. Botón ON/OFF/HOLD (ENCENDIDO/APAGADO/
RETENCIÓN DE DATOS EN PANTALLA)
7. Sensor para pantalla con luz de
fondo automática
Iconos de la pantalla
8. Indicador de pila baja
9. Se selecciona medición de CC.
10. –Indicador de polaridad
11. Se selecciona medición de CA.
12. La selección automática se encuentra activa
13. HOLD Se activa la función “Hold” (Retención de datos en pantalla).
14. LoZi La impedancia de entrada baja se encuentra activa
15. VTensión
16. AAmperios
17. Ohmios
18. Continuidad
19. OL Indicador de sobrecarga
8
9
1
0
11
12
1
3
–
14
1
5
–
16
17
1
8
1
9
Símbolos en la unidad
Advertencia — Lea el manual de instrucciones
Peligro de electrocución
Doble forro aislante
Pila
Recicle el producto de acuerdo con lo establecido en las direcciones
del fabricante
Aviso: Los iconos sin
identificar que
aparecen en la pantalla
no se utilizan en este
modelo.
1
2
3
4 5
6
7

20
*El factor de cresta es el cociente de un valor máximo en relación con el
valor eficaz; está representado por la letra griega ξ.
Medición de corriente alterna
Las mediciones de corriente alterna generalmente se muestran como valores
eficaces (RMS o root mean squared) . Existen dos métodos de medición de
corriente alterna: calibrados para responder al valor eficaz medio y a una
lectura de valores eficaces reales .
El método calibrado para responder al valor eficaz medio toma el valor medio
de la señal de entrada, la multiplica por 1,11 y muestra el resultado. El
resultado es exacto si la señal de entrada es una onda sinusoidal pura.
El método de lectura de valores eficaces reales utiliza un circuito interno para
leer el valor eficaz real. Este método es exacto, dentro de las limitaciones de
factor de cresta especificadas, independientemente del tipo de señal de
entrada, ya sea una onda sinusoidal pura, rectangular, en diente de sierra o
señal con armónicas. La capacidad para leer valores eficaces reales brinda
una mayor versatilidad de medición. La unidad modelo CMT-90 de Greenlee
es un medidor de valores eficaces reales.
La tabla de Formas de onda y Factores de cresta muestra algunas de las
señales de CA y valores eficaces reales más comunes.
Formas de onda y Factores de cresta
Forma de onda
Valor eficaz real 100 100 100 100
Valor medio 90 100 87 64
Factor de cresta* 1,414 1 1,73 2
(ξ)
