Greenlee AM-1000 User manual

999 3793.0 © 2000 Greenlee Textron IM 1468 10/00
AM-1000
ANALOG CLAMP-ON
METER
AMPERÍMETRO CON
PINZA
COMPTEUR A PINCES
ANALOGIQUES
INSTRUCTION MANUAL
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2
Description
The Greenlee AM-1000 Analog Clamp-on Meter is a hand-held testing device with the following
measurement capabilities: AC and DC voltage, AC current, and resistance. The multi-colored
display includes a pointer lock so that you can save a measurement for later viewing.
The teardrop-shaped jaw can accommodate a conductor up to 47 mm (1.85") in diameter.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee AM-1000 Analog Clamp-on Meter.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Greenlee and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

AM-1000
3
Important Safety Information
Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Electric shock hazard:
Contact with live circuits can result in severe injury or death.

4
Important Safety Information
Electric shock and fire hazard:
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Use test leads or accessories that are appropriate for the application. See the
category and voltage rating of the test lead or accessory.
• Inspect the test leads before use. They must be clean and dry, and the insulation
must be in good condition.
• Use this unit for the manufacturer’s intended purpose only, as described in this
manual. Any other use can impair the protection provided by the unit.
Failure to observe these warnings can result in severe injury or death.
• Do not operate with the case open.
• Before opening the case, remove the test leads (or jaw) from the circuit and shut off
the unit.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
• Do not apply more than the rated voltage between any two input terminals, or
between any input terminal and earth ground.
• Do not contact the test lead tips or any uninsulated portion of the accessory.
Failure to observe these warnings can result in severe injury or death.

AM-1000
5
Important Safety Information
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.
Failure to observe these precautions can result in injury and can damage the unit.
Do not change the measurement function while the test leads are connected to a
component or circuit.
Failure to observe this precaution can result in injury and can damage the unit.
• Unless measuring voltage, current, or frequency, shut off and lock out power.
Make sure that all capacitors are discharged. Voltage must not be present.
• Set the selector and connect the test leads so that they correspond to the intended
measurement. Incorrect settings or connections can result in a blown fuse.
• Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.
The fuse and fuse jacket are integral parts of the overvoltage protection. When fuse
replacement is necessary, see Specifications for the correct type, size, and capacity.
Using any other type of fuse or omitting the jacket will void the overvoltage protection
rating of the unit.
Failure to observe this warning can result in severe injury or death.

6

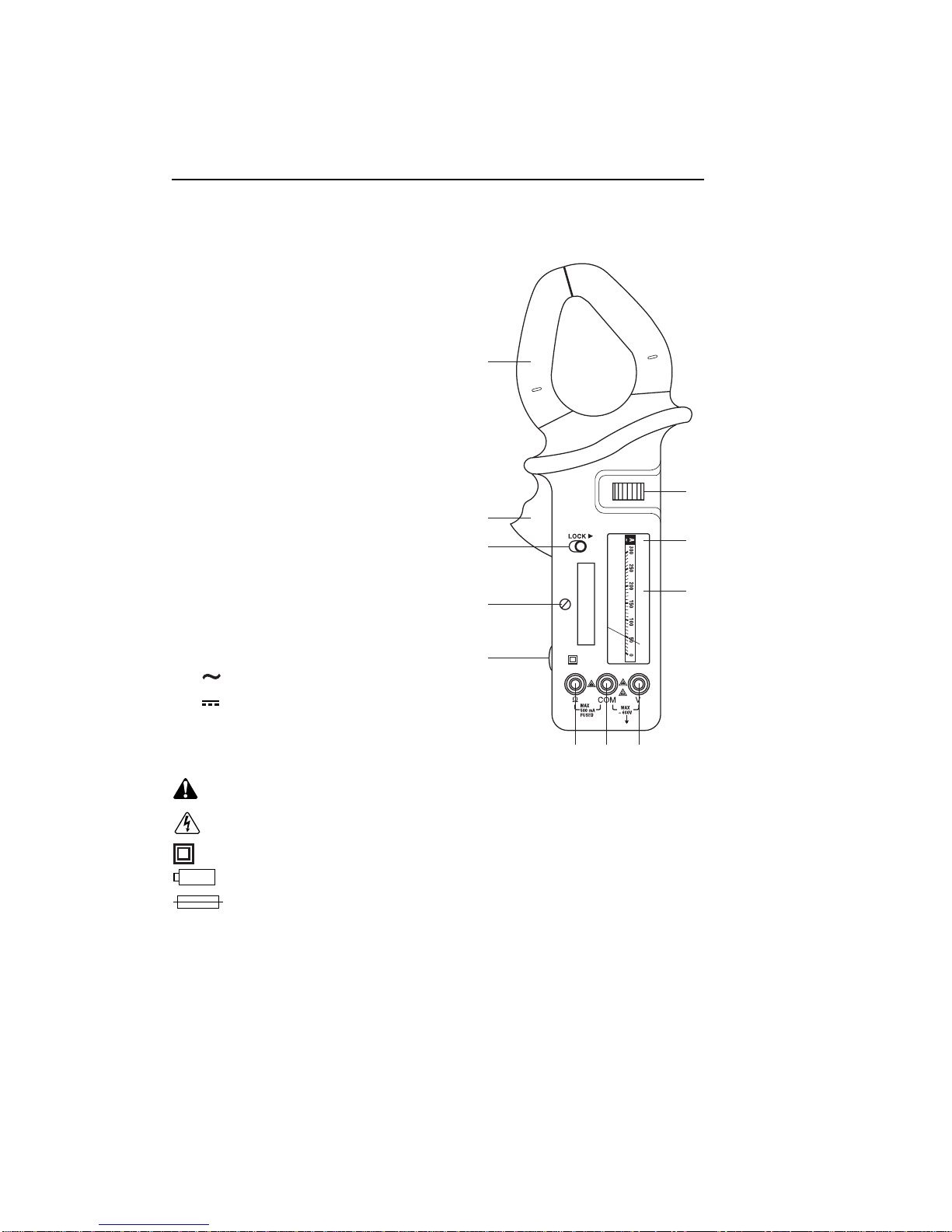

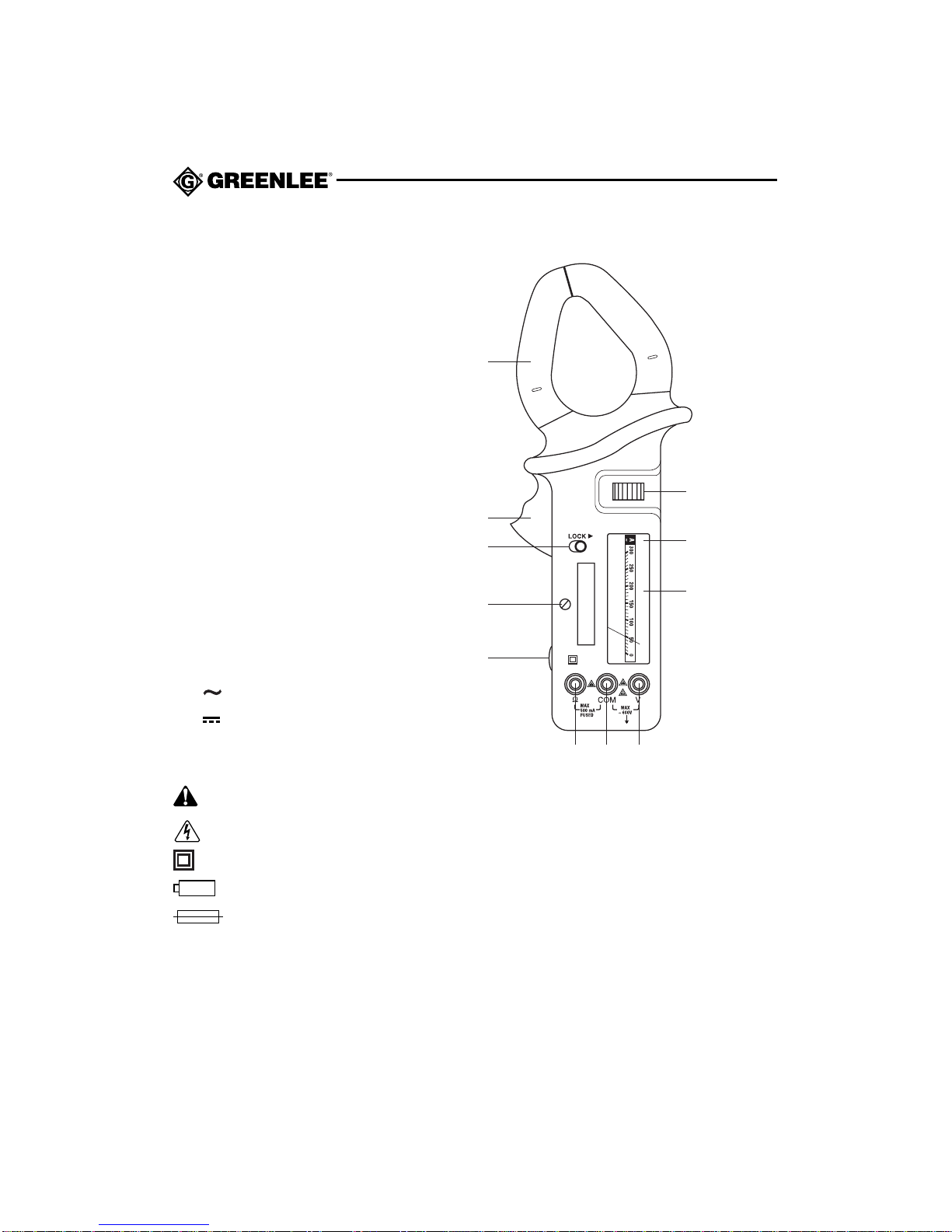

Identification
1. Jaw
2. Lever
3. Lock
4. Zero Adjustment Screw
5. Ohms Adjustment Knob
6. Selector
7. Display
8. Volts (V) Input Terminal
9. Common (COM) Input Terminal
10. Resistance (Ω) Input Terminal
Display Icons
11. k Kilo (103)
12. ΩOhms
13. V Volts
14. A Amps
15. Alternating Current
16. Direct Current
Symbols on the Unit
Warning — Read the instruction manual
Warning — Risk of electric shock
Double insulation
Battery
Fuse
1
2
3
4
5
6
11–16
7
10 9 8

AM-1000
7
Operation
For highest accuracy:
• Lay the meter flat on a non-metallic surface, away from any magnetic objects.
• Read the scale straight on — not at an angle.
• If possible, select a range that results in a reading in the upper 1/3 of the scale.
1. Unlock the pointer.
2. Zero the meter as follows: With the test leads disconnected, adjust the Zero Adjustment
Screw to set the pointer to the far right side of the scale.
3. Before taking a resistance measurement, set the meter to Ω. Connect the tips of the test
leads together and read the meter. Use the Ohms Adjustment Knob to set the needle to the
far left side of the scale (zero ohms).
Note: If you cannot zero the meter, replace the battery. If you cannot zero the meter after
replacing the battery, send the unit to Greenlee for repair.
4. See the Settings Table. Set the selector to the proper setting and connect the test leads to
the meter. Start with the highest measurement setting.
5. See Typical Measurements for specific measurement instructions.
6. Test the unit on a known functioning circuit or component.
• If the unit does not function as expected on a known functioning circuit, replace the
battery and/or fuse.
• If the unit still does not function as expected, send the unit to Greenlee for repair. See
the address shown under Warranty.
7. Take the reading from the circuit or component to be tested. If the resolution is not
satisfactory, remove the meter from the circuit and change to the next lower range.
Note: Use the pointer Lock to hold the measurement, if desired.
Settings Table
To measure this set the selector to a measurement connect the and connect the
characteristic … range indicated by this symbol … red lead to … black lead to …
AC Current A N/A N/A
AC Voltage V V COM
DC Voltage V V COM
Resistance ΩΩCOM

8

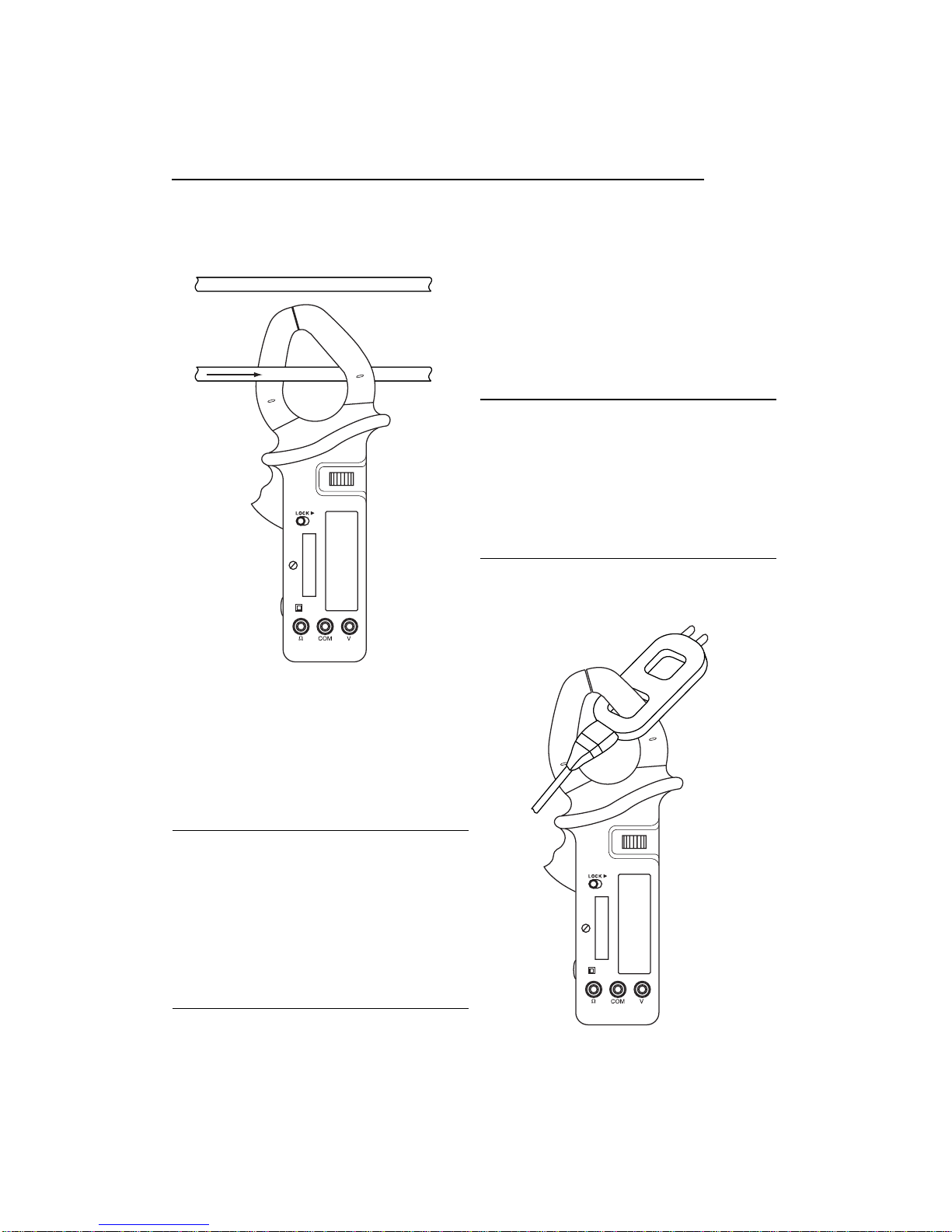

Typical Measurements
Clamp Around Wire
Notes:
• Clamp the jaw around one conductor only.
• Close the jaw completely to ensure
accurate measurement.
• Center the wire in the jaw for highest
accuracy.
Clamp Around Line Splitter
Notes:
• The Greenlee 93-30 Line Splitter is divided.
One section renders amps; the other
renders amps multiplied by 10.
• Close the jaw completely to ensure
accurate measurement.
• Center the line splitter in the jaw for highest
accuracy.

AM-1000
9
Typical Measurements
Voltage Measurement
Resistance Measurement

10
Accuracy
Accuracy Table
Characteristic Accuracy Frequency Range
AC Current ±3% of full scale 50 to 60 Hz
AC Voltage ±3% of full scale 50 to 60 Hz
DC Voltage ±3% of full scale N/A
Resistance ±3% of full scale N/A
Specifications
Display: Analog
Jaw Opening: 47 mm (1.85")
Fuse Rating (ΩTerminal): 0.5 A/250 V fast-acting fuse, interrupting rating 1500 A, 5 x 20 mm
Overvoltage Protection Categories:
V Terminal: Category III, 600 VAC and 150 VDC
COM Terminal: Category III, 600 VAC and 150 VDC
Jaws: Category IV, 600 VAC
Operating Conditions: 0 °C to 50 °C (32 °F to 122 °F), 0 to 80% relative humidity
Indoor use only.
Storage Conditions: –10 °C to 60 °C (14 °F to 140 °F), 0 to 70% relative humidity
Remove battery. Lock pointer.
Elevation: 2000 m (6500') maximum
Pollution Degree: 2
Battery: One AA 1.5-Volt battery (NEDA 15A or IEC LR6)

AM-1000
11
Overvoltage Installation Categories
These definitions were derived from the international safety standard for insulation
coordination as it applies to measurement, control, and laboratory equipment. These
overvoltage categories are explained in more detail by the International Electrotechnical
Commission; refer to either of their publications: IEC 1010-1 or IEC 60664.
Overvoltage Category I
Signal level. Electronic and telecommunication equipment, or parts thereof. Some examples
include transient-protected electronic circuits inside photocopiers and modems.
Overvoltage Category II
Local level. Appliances, portable equipment, and the circuits they are plugged into. Some
examples include light fixtures, televisions, and long branch circuits.
Overvoltage Category III
Distribution level. Permanently installed machines and the circuits they are hard-wired to.
Some examples include conveyor systems and the main circuit breaker panels of a building’s
electrical system.
Overvoltage Category IV
Primary supply level. Overhead lines and other cable systems. Some examples include cables,
meters, transformers, and other exterior equipment owned by the power utility.

12
Maintenance
1. Disconnect the unit from the circuit.
2. Remove the screws from the battery door.
3. Remove the battery door.
4. Replace the battery (observe polarity) and/or fuse with fuse jacket.
5. Replace the door and screws.
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives or
solvents.
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
See Specifications.
Failure to observe these precautions can result in injury and can damage the unit.
Battery and Fuse Replacement
Before opening the case, remove the test leads from the circuit and shut off the unit.
Failure to observe this warning can result in severe injury or death.
The fuse and fuse jacket are integral parts of the overvoltage protection. When fuse
replacement is necessary, see Specifications for the correct type, size, and capacity.
Using any other type of fuse or omitting the jacket will void the overvoltage protection
rating of the unit.
Failure to observe this warning can result in severe injury or death.

AM-1000
13
Descripción
El Amperímetro con pinza modelo AM-1000 de Greenlee es un instrumento de verificación capaz
de efectuar los siguientes tipos de mediciones: tensión alterna y continua, corriente alterna y
resistencia. Esta unidad es de bolsillo y cabe perfectamente en la palma de la mano. La pantalla
multicolor incluye un bloqueo de señalizador de manera que usted pueda guardar las mediciones
para verlas más tarde.
La pinza en forma de lágrima se adapta a conductores de hasta 47 mm (1,85 pulg.) de diámetro.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Amperímetro con pinza modelo
AM-1000 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
Greenlee y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

14
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves lesiones
o incluso la muerte.
Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

AM-1000
15
Importante Información sobre Seguridad
Peligro de electrocución:
• No aplique más del voltaje nominal entre dos terminales de entrada cualesquiera,
o entre una terminal de entrada cualquiera y una conexión a tierra.
• No toque las puntas de los cables de prueba ni ninguna parte del accesorio que
carezca de forro aislante.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
• No haga funcionar esta unidad con la caja abierta.
• Antes de abrir la caja, retire del circuito los cables de prueba (o la pinza), y apague la
unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución e incendio:
• No exponga esta unidad ni a la lluvia ni a la humedad.
• No utilice esta unidad si se encuentra mojada o dañada.
• Utilice cables de prueba y accesorios que sean apropiados para la aplicación que se
va a realizar. Consulte la información sobre categoría y voltaje nominal del cable de
prueba o el accesorio.
• Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.
• Utilícela únicamente para el propósito para el que ha sido diseñada por el fabricante,
tal como se describe en este manual. Cualquier otro uso puede menoscabar la
protección proporcionada por la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

16
Importante Información sobre Seguridad
El fusible y la cubierta del fusible son partes integrales para la protección contra
sobretensión. Cuando sea necesario reemplazarlo, consulte la sección “Especificaciones”
para saber qué tipo, tamaño y capacidad debe tener. Utilizar cualquier otro tipo de fusible
o no hacer uso de la cubierta anulará la clasificación de protección de sobretensión de la
unidad.
De no observarse esta advertencia pueden sufrirse graves lesiones o incluso la muerte.
No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.
De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.
• A menos que vaya a medir tensión, corriente o frecuencia, apague y bloquee la energía.
Asegúrese de que todos los condensadores estén totalmente sin carga. No debe haber
tensión alguna.
• Coloque el interruptor de selección y conecte los cables de prueba de modo que
correspondan al tipo de medición que se desea efectuar. Si se colocan o se conectan
incorrectamente puede quemarse un fusible.
• Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.
• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos niveles de
humedad. Consulte las “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a la unidad.

AM-1000
17
Identificación
1. Pinza
2. Palanca
3. Bloqueo
4. Tornillo de ajuste en ceros
5. Perilla de ajuste en ohmios
6. Selector
7. Pantalla
8. Terminal de entrada (V) para voltios
9. Terminal de entrada (COM) común
10. Terminal de entrada (Ω) para resistencia
Iconos de la pantalla
11. k Kilo (103)
12. ΩOhmios
13. V Voltios
14. A Amperios
15. Corriente alterna
16. Corriente continua
Símbolos en la unidad
Advertencia — Lea el manual de
instrucciones
Advertencia — Peligro de electrocución
Doble forro aislante
Pila
Fusible
1
2
3
4
5
6
11–16
7
10 9 8

18

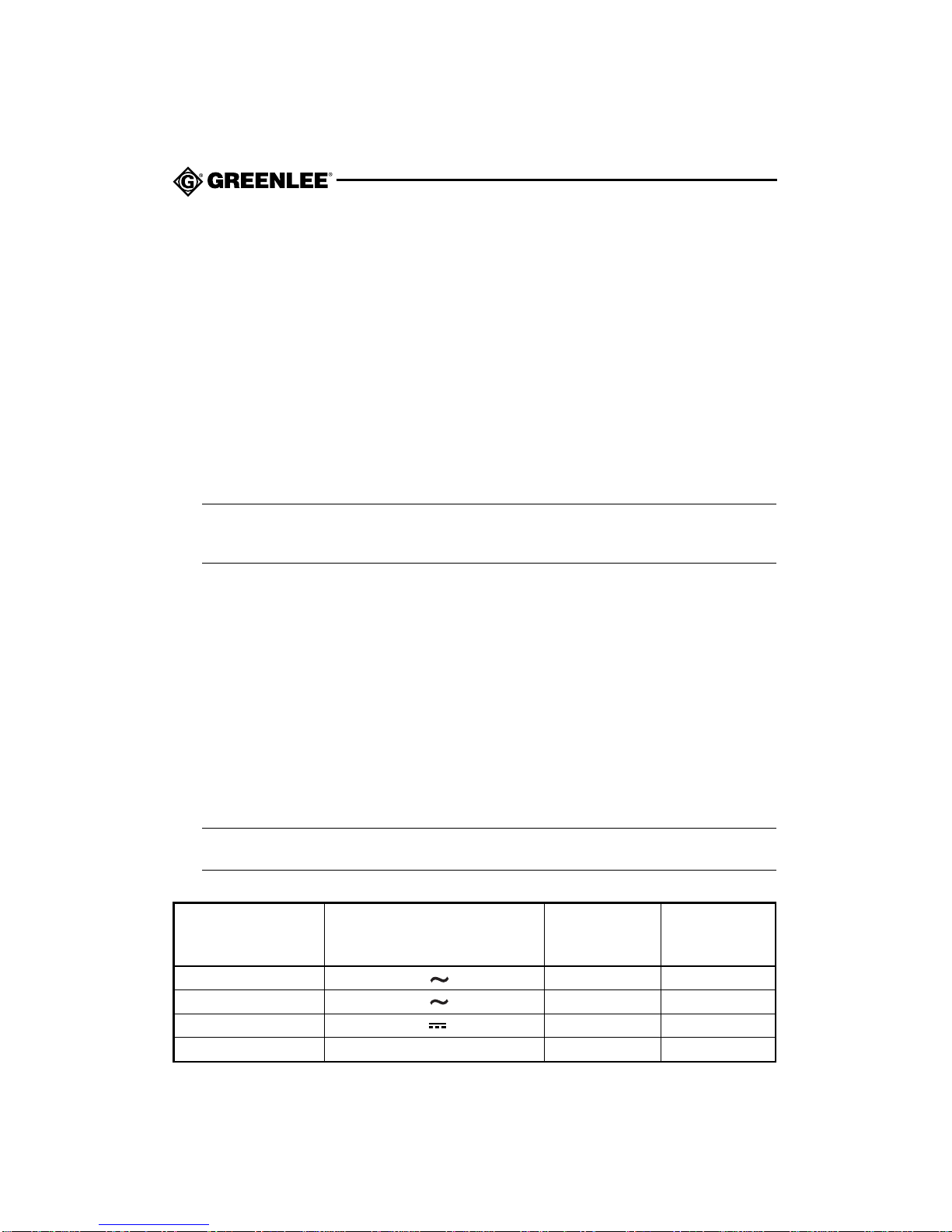

Operación
Para mayor precisión:
• Tienda el medidor sobre una superficie no metálica, alejado de objetos magnéticos.
• Al leer la escala, manténgala en posición recta — no en ángulo.
• De ser posible, seleccione una gama que arroje lecturas por encima de 1/3 de la escala.
1. Desbloquee el señalizador.
2. Ponga el medidor en ceros de la siguiente manera: Con los cables de prueba desconecta-
dos, ajuste el tornillo de ajuste en ceros para llevar el señalizador hasta el extremo derecho
de la escala.
3. Antes de efectuar una medición de resistencia, ajuste el medidor en Ω. Acople las puntas de
los cables de prueba y lea lo que aparece en el medidor. Utilice la perilla de ajuste en ohmios
para llevar la aguja al extremo izquierdo de la escala (cero ohmios).
Nota: Si no puede poner el medidor en ceros, reemplace la pila. Si aun luego de reemplazar
la pila no puede poner el medidor en ceros, devuelva la unidad a Greenlee a fin de que sea
reparada.
4. Consulte la Tabla de valores. Coloque el interruptor de selección en el valor adecuado y
conecte los cables de prueba a la unidad. Empiece por el ajuste de medición más alto.
5. Consulte la sección “Mediciones más comunes” en relación con las instrucciones
específicas para cada tipo de medición.
6. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.
• Si no funciona como debería en un circuito que se sabe está funcionando perfectamente,
reemplace la pila y/o el fusible.
• Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada. Vea
la dirección bajo Garantía.
7. Anote la lectura del circuito o componente que se está verificando. Si la resolución de la
lectura no es satisfactoria, desconecte el medidor del circuito y cambie a la siguiente escala
inferior.
Nota: Utilice el Bloqueo de señalizador para retener en pantalla el valor que aparece en ese
momento, si así lo desea.
Tabla de valores
lleve el interruptor de selección conecte el y conecte el
Para medir esta a una escala de medición cable de prueba cable de prueba
función ... indicada por este símbolo... rojo a... negro a...
Corriente alterna (CA) A N/A N/A
Tensión alterna (CA) V V COM
Tensión continua (CC) V V COM
Resistencia ΩΩCOM

AM-1000
19
Mediciones más comunes
Con la pinza colocada alrededor de un
cable
Notas:
• Coloque la pinza alrededor de un solo
conductor únicamente.
• Cierre completamente la pinza a fin de
asegurar una medición exacta.
• Para obtener una mayor precisión centre el
cable en la pinza.
Con la pinza colocada alrededor del
separador de líneas
Notas:
• El separador de líneas Greenlee 93-30 está
dividido. Una sección lee amperios; la otra,
amperios multiplicados por 10.
• Cierre completamente la pinza a fin de
asegurar una medición exacta.
• Para obtener una mayor precisión centre el
separador de líneas en la pinza.

20
Mediciones más comunes
Medición de tensión
Medición de resistencia
