Grizzly EHS 500-45 Operating and installation instructions

EHS 500-45
Elektro-Heckenschere
Taille haie électrique
Elektrische heggenschaar
Cesoie elettriche per siepi
Elektrycznaprzycinarkado żywopłotów
Electrical hedge trimmer
Elektricképlotové nůžky
Elektrinės gyvatvorių žirklės
Originalbetriebsanleitung
Traduction de la notice d’utilisation originale
Vertaling van de originele gebruiksaanwijzing
Traduzione delle istruzioni per l’uso in originale
Tłumaczenie oryginalnej instrukcji obsługi
Translation of the original instructions for use
Překlad originálního návodu k obsluze
Originalios eksploatavimo instrukcijos vertimas
DE
FR
NL
IT
PL
GB
CZ
LT

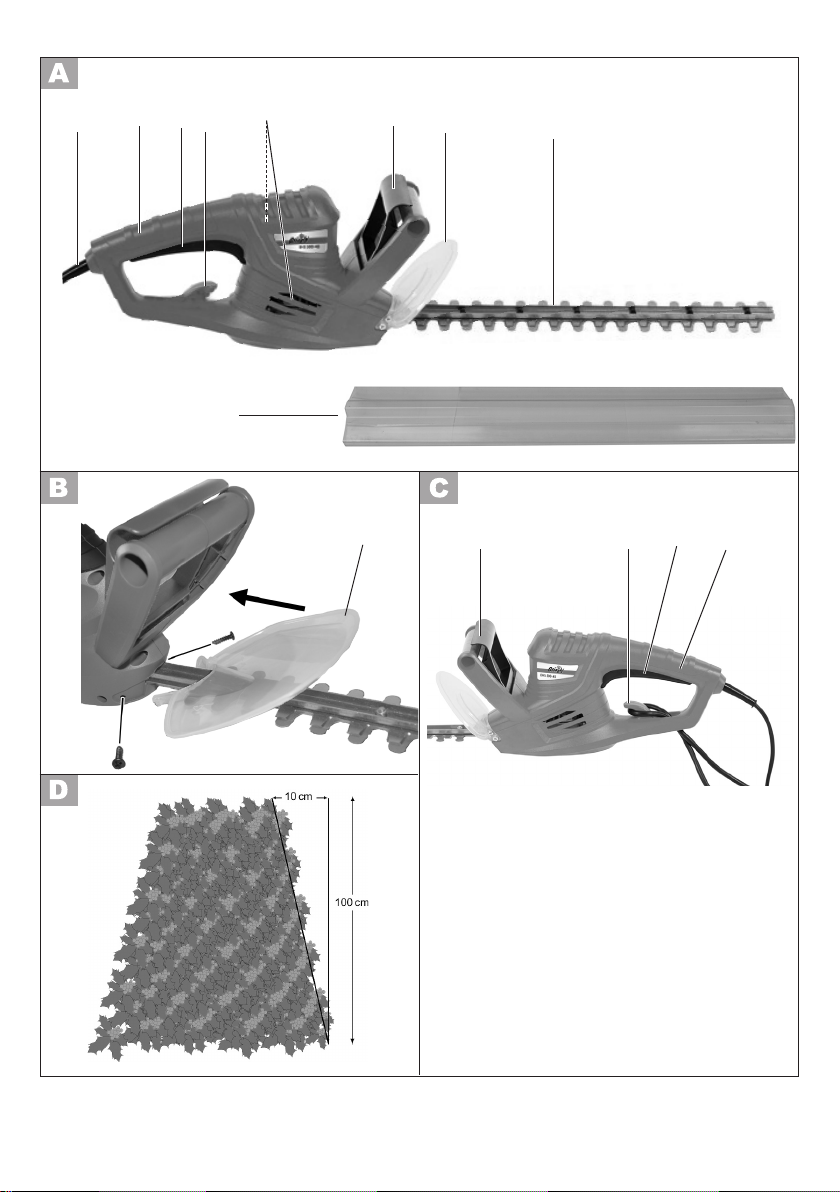

2
763
4 2
12345678
9

3
DE Originalbetriebsanleitung ................................................................................ 5
Bitte lesen Sie vor der ersten Inbetriebnahme zu Ihrer Sicherheit und für die Sicherheit
anderer diese Bedienungsanleitung aufmerksam durch, bevor Sie die Maschine benut-
zen. Bewahren Sie die Anleitung gut auf und geben Sie sie an jeden nachfolgenden
Benutzer weiter, damit die Informationen jederzeit zur Verfügung stehen.
FR Traduction de la notice d’utilisation originale ............................................. 16
Avant la première mise en service, veuillez lire attentivement ces instructions
d’utilisation. Conservez soigneusement ces instructions et transmettez-les à tous les
utilisateurs suivants an que les informations se trouvent constamment à disposition.
NL Vertaling van de originele gebruiksaanwijzing............................................ 27
Lees voor de inbedrijfstelling deze bedieningshandleiding aandachtig door. Bewaar de
handleiding goed en geef deze door aan de volgende gebruiker van deze soldeerbout,
zodat iedere gebruiker te allen tijde kan beschikken over de informatie.
IT Traduzione delle istruzioni per l’uso in originale ........................................ 38
Si prega di leggere con attenzione le presenti istruzioni per l’uso la prima volta che si
usa l’apparecchio. Conservare con cura il presente manuale d’uso e consegnarlo al
successivo utilizzatore prestando attenzione che sia sempre a disposizione di chi usa
l’apparecchio.
PL Az eredeti használati útmutató fordítása...................................................... 49
Przed pierwszym uruchomieniem urządzenia uważnie przeczytaj tę instrukcję obsługi.
Przechowuj tę instrukcję w dobrze zabezpieczonym miejscu i przekazuj ją każdemu
kolejnemu właścicielowi urządzenia, aby zawarte w niej informacje były zawsze
dostępne dla osób używających urządzenia.

GB Translation of the original instructions for use ........................................... 60
Before initial start-up, please read through these operating instructions carefully prior
to using the machine. Keep the instructions safe and pass them on to any subsequent
user so that the information is always available.
CZ Překlad originálního návodu k obsluze ........................................................ 71
Před prvním uvedením do provozu si prosím pozorně přečtěte tento návod k obsluze.
Tento návod dobře uschovejte a předejte jej každému dalšími uživateli, aby byly tyto
informace kdykoliv k dispozici.
LT Originalios eksploatavimo instrukcijos vertimas ........................................ 81
Prieš pradėdami eksploatuoti pirmą kartą atidžiai perskaitykite šią eksploatavimo
instrukciją. Saugokite šią instrukciją ir prireikus perduokite kitam naudotojui, kad būtų
galima bet kada pasinaudoti instrukcijoje esančia informacija.

5
DE
Sicherheitshinweise
Dieser Abschnitt behandelt die grundle-
genden Sicherheitsvorschriften bei der
Arbeit mit der Elektro-Heckenschere.
Symbole in der Anleitung
Gefahrenzeichen mit Angaben
zur Verhütung von Personen-
oder Sachschäden.
Gebotszeichen (anstelle des Aus-
rufungszeichens ist das Gebot er-
läutert) mit Angaben zur Verhütung
von Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem
Gerät.
Bildzeichen auf dem Gerät
Achtung!
Lesen Sie vor Benutzung des
Gerätes die Bedienungsanleitung
aufmerksam durch.
Tragen Sie Augenschutz
Tragen Sie Gehörschutz
Tragen Sie schnittsichere Hand-
schuhe
Achtung! Verletzungsgefahr durch
laufende Messer
Benutzen Sie die Heckenschere
nicht bei Regen oder an nassen
Hecken.
Inhalt
Sicherheitshinweise............................. 5
Symbole in der Anleitung ................... 5
Bildzeichen auf dem Gerät................. 5
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge .............................. 6
Spezielle Sicherheitshinweise ........... 8
Verwendungszweck............................ 10
Funktionsbeschreibung..................... 10
Übersicht............................................. 10
Montageanleitung............................... 10
Lieferumfang.................................... 10
Handschutz montieren......................11
Bedienung............................................11
Ein- und Ausschalten ........................11
Arbeiten mit dem Gerät.................... 12
Schnitttechniken............................... 12
Schnittzeiten .................................... 13
Wartung und Reinigung..................... 13
Entsorgung/Umweltschutz ................ 13
Ersatzteile............................................ 13
Garantie............................................... 14
Reparatur-Service............................... 14
Technische Daten ............................... 14
Fehlersuche ........................................ 15
EG-Konformitätserklärung................... 91
Explosionszeichnung......................... 97
Grizzly Service-Center ....................... 99

6
DE
Trennen Sie sofort den Netzstecker
vom Netz, wenn die Leitung be-
schädigt oder durchtrennt wurde.
Angabe des Schallleistungspegels
Lwa in dB.
Elektrogeräte gehören nicht in den
Hausmüll.
Schnittlänge
Schutzklasse II
Allgemeine Sicherheitshinwei-
se für Elektrowerkzeuge
Warnung! Lesen Sie alle Si-
cherheitshinweise und Anwei-
sungen. Versäumnisse bei der
Einhaltung der Sicherheitshin-
weise und Anweisungen können
elektrischen Schlag, Brand und/
oder schwere Verletzungen ver-
ursachen.
Bewahren Sie alle Sicherheitshinweise
und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwen-
dete Begri ,,Elektrowerkzeug” bezieht
sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene
Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZSICHERHEIT
a) Halten Sie Ihren Arbeitsbereich sau-
ber und gut beleuchtet.
Unordnung oder unbeleuchtete Arbeits-
bereiche können zu UnfälIen führen.
b) Arbeiten Sie mit dem Elektrowerk-
zeug nicht in expIosionsgefährdeter
Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube be-
nden.
Elektrowerkzeuge erzeugen Funken,
die den Staub oder die Dämpfe entzün-
den können.
c) Halten Sie Kinder und andere Per-
sonen während der Benutzung des
EIektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Elektro-
werkzeuges muss in die Steckdose
passen. Der Stecker darf in keiner
Weise verändert werden. Verwenden
Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeu-
gen.
Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines
elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit
geerdeten OberfIächen, wie von
Rohren, Heizungen, Herden und
Kühlschränken.
Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper
geerdet ist.
c) Halten Sie Elektrowerkzeuge von Re-
gen oder Nässe fern.
Das Eindringen von Wasser in ein Elek-
trogerät erhöht das Risiko eines elektri-
schen Schlages.
d) Zweckentfremden Sie das Kabel
nicht, um das Elektrowerkzeug zu
tragen, aufzuhängen oder um den
Stecker aus der Steckdose zu zie-
hen. Halten Sie das Kabel fern von
Hitze, Öl, scharfen Kanten oder sich
bewegenden Geräteteilen.
Beschädigte oder verwickelte Kabel
erhöhen das Risiko eines elektrischen
Schlages.

7
DE
e) Wenn Sie mit einem Elektrowerkzeug
im Freien arbeiten, verwenden Sie
nur Verlängerungskabel, die auch für
den Außenbereich geeignet sind.
Die Anwendung eines für den
Auβenbereich geeigneten Verlänge-
rungskabels verringert das Risiko eines
elekrischen Schlages,
f) Wenn der Betrieb des Elektrowerk-
zeuges in feuchter Umgebung nicht
vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Benut-
zen Sie einen Fehlerstromschutz-
schalter mit einem Auslösestrom
von 30 mA oder weniger.
Der Einsatz eines Fehlerstromschutz-
schalters vermindert das Risiko eines
elektrischen Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie
darauf, was Sie tun, und gehen Sie
mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein
Elektrowerzeug, wenn Sie müde
sind oder unter dem Einuss von
Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsam-
keit beim Gebrauch des Elektrowerk-
zeuges kann zu ernsthaften Verlet-
zungen führen.
b) Tragen Sie persönliche Schutzaus-
rüstung und immer eine Schutzbril-
le.
Das Tragen persönlicher Schutzaus-
rüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder
Gehörschutz, je nach Art und Einsatz
des Elektrowerkzeuges, verringert das
Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte
lnbetriebnahme. Vergewissern Sie
sich, dass das Elektrowerkzeug
ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den
Akku anschließen, es aufnehmen
oder tragen.
Wenn Sie beim Tragen des Elektro-
werkzeuges den Finger am Schalter
haben oder das Gerät eingeschaltet an
die Stromversorgung anschlieβen, kann
dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge
oder Schraubenschlüssel, bevor Sie
das Elektrowerkzeug einschalten.
Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Geräteteil bendet,
kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Kör-
perhaltung. Sorgen Sie für einen
sicheren Stand und halten Sie je-
derzeit das Gleichgewicht. Dadurch
können Sie das Elektrowerkzeug in
unerwarteten Situationen besser kon-
trollieren.
f) Tragen Sie geeignete Kleidung. Tra-
gen Sie keine weite Kleidung oder
Schmuck. Halten Sie Haare, Klei-
dung und Handschuhe fern von sich
bewegenden Teilen.
Lockere Kleidung, Schmuck oder lange
Haare können von sich bewegenden
Teilen erfasst werden.
g) Wenn Staubabsaug- und -au󰀨ang-
einrichtungen montiert werden
können, vergewissern Sie sich, dass
diese angeschlossen sind und rich-
tig verwendet werden.
Verwendung einer Staubabsaugung
kann Gefährdungen durch Staub ver-
ringern.
4) SORGFÄLTIGER UMGANG MIT
UND GEBRAUCH VON ELEKTRO-
WERKZEUGEN
a) Überlasten Sie das Gerät nicht. Ver-
wenden Sie für Ihre Arbeit das dafür
bestimmte Elektrowerkzeug.

8
DE
Mit dem passenden Elektrowerkzeug
arbeiten Sie besser und sicherer im an-
gegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht
mehr ein- odor ausschalten Iässt, ist ge-
fährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der
Steckdose und/oder entfernen Sie
den Akku, bevor Sie GeräteeinsteI-
lungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert
den unbeabsichtigten Start des Elektro-
werkzeuges.
d) Bewahren Sie unbenutzte Elektro-
werkzeuge außerhalb der Reichwei-
te von Kindern auf. Lassen Sie Per-
sonen das Gerät nicht benutzen, die
mit diesem nicht vertraut sind oder
diese Anweisungen nicht gelesen
haben.
Elektrowerkzeuge sind gefährlich, wenn
Sie von unerfahrenen Personen benutzt
werden.
e) Pegen Sie Elektrowerkzeuge mit
Sorgfalt. Kontrollieren Sie, ob be-
wegliche Teile einwandfrei funktio-
nieren und nicht klemmen, ob Teile
gebrochen oder so beschädigt sind,
dass die Funktion des Elektrowerk-
zeuges beeinträchtigt ist. Lassen Sie
beschädigte Teile vor dem Einsatz
des Gerätes reparieren.
Viele Unfälle haben ihre Ursache in
schlecht gewarteten Elektrowerkzeu-
gen.
f) Halten Sie Schneidwerkzeuge
scharf und sauber.
SorgfäItig gepegte Schneidwerk-
zeuge mit scharfen Schneidkanten
verklemmen sich weniger und sind
Ieichter zu führen.
g) Verwenden Sie Elektrowerkzeug,
Zubehör, Einsatzwerkzeuge usw.
entsprechend diesen Anwei-
sungen. Berücksichtigen Sie dabei
die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Ge-
brauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwen-
dungen kann zu gefährlichen Situati-
onen führen.
5) SERVICE
a) Lassen Sie lhr Elektrowerkzeug
nur von qualiziertem Fachperso-
nal und nur mit Original-Ersatztei-
len reparieren.
Damit wird sichergestellt, dass die Si-
cherheit des Gerätes erhalten bleibt.
b) Wenn die Anschlussleitung des
Elektrowerkzeuges beschädigt ist,
muss sie durch eine speziell vorge-
richtete Anschlussleitung ersetzt
werden, die über die Kundendienst-
organisation erhältlich ist.
Spezielle Sicherheitshinweise
1) SPEZIELLE SICHERHEITSHIN-
WEISE FÜR HECKENSCHEREN
a) Halten Sie alle Körperteile vom
Schneidmesser fern. Versuchen
Sie nicht, bei laufendem Messer
Schnittgut zu entfernen oder zu
schneidendes Material festzuhal-
ten. Entfernen Sie eingeklemmtes
Schnittgut nur bei ausgeschal-
tetem Gerät.
Ein Moment der Unachtsamkeit bei
Benutzung der Heckenschere kann
zu schweren Verletzungen führen.
b) Tragen Sie die Heckenschere am
Gri󰀨 bei stillstehendem Messer.
Bei Transport oder Aufbewah-

9
DE
rung der Heckenschere stets die
Schutzabdeckung aufziehen.
Sorgfältiger Umgang mit dem Gerät
verringert die Verletzungsgefahr
durch das Messer.
c) Halten Sie das Kabel vom Schneid-
bereich fern.
Während des Arbeitsvorgangs kann
das Kabel im Gebüsch verdeckt sein
und versehentlich durchtrennt wer-
den.
d) Halten Sie das Elektrowerkzeug
nur an den isolierten Gri󰀨ächen,
da das Schneidmesser in Berüh-
rung mit verborgenen Stromlei-
tungen oder dem eigenen Netzka-
bel kommen kann.
Der Kontakt des Schneidmessers mit
einer spannungsführenden Leitung
kann metallene Geräteteile unter
Spannung setzen und zu einem elekt-
rischen Schlag führen.
e) Tragen Sie beim Arbeiten mit dem
Gerät geeignete Kleidung und Ar-
beitshandschuhe. Fassen Sie das
Gerät nie am Schneidmesser an
oder heben es am Schneidmesser
auf. Der Kontakt mit dem Schneid-
messer kann zu Verletzungen führen.
2) WEITERFÜHRENDE SICHER-
HEITSHINWEISE
a) Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kin-
der) mit eingeschränkten physischen,
sensorischen oder geistigen Fähig-
keiten oder mangels Erfahrung und/
oder mangels Wissen benutzt zu wer-
den; es sei denn, sie werden durch
eine für ihre Sicherheit zuständige
Person beaufsichtigt oder erhalten
von ihr Anweisungen, wie das Gerät
zu benutzen ist.
b) Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht mit
dem Gerät spielen.
c) Während des Gebrauchs der Hecken-
schere tragen Sie bitte Arbeitshand-
schuhe, Schutzbrille, feste Schuhe
und lange Hosen.
d) Überprüfen Sie vor jeder Benutzung
die Netzanschlussleitung und das
Verlängerungskabel auf Schäden und
Alterung. Benutzen Sie das Gerät
nicht, wenn das Kabel beschädigt
oder abgenutzt ist.
e) Vor der Arbeit durchsuchen Sie die
Hecke nach verborgenen Objekten,
z.B. Draht etc.
f) Arbeiten Sie nur bei Tageslicht oder
guter künstlicher Beleuchtung.
g) Halten Sie beim Arbeiten das Gerät
immer mit beiden Händen und mit Ab-
stand vom eigenen Körper gut fest.
h) Legen Sie die Anschlussleitung so,
dass sie während des Arbeitens nicht
von Zweigen oder Ähnlichem erfasst
wird.
i) Wird die Leitung während des Ge-
brauchs beschädigt, trennen Sie diese
sofort vom Netz. Die Leitung nicht be-
rühren, bevor sie vom Netz getrennt
ist.
j) Das Gerät ist für das Schneiden von
Hecken vorgesehen. Mit dem Gerät
keine Zweige, hartes Holz oder an-
deres schneiden.
k) Versuchen Sie nicht, ein blockiertes/
verklemmtes Blatt zu lösen, bevor Sie
das Gerät ausgeschaltet haben.
l) Die Messer sind regelmäßig auf
Abnutzung zu kontrollieren und nach-
schleifen zu lassen. Stumpfe Messer
überlasten die Maschine. Daraus re-
sultierende Schäden unterliegen nicht
der Garantie.
m) Immer erst das Gerät ausschalten

10
DE
und den Netzstecker ziehen
- wenn Sie das Gerät unbeaufsichtigt
lassen
- bevor Sie Blockierungen entfernen
- vor Kontroll-, Wartungs- oder Reini-
gungsarbeiten
- wenn Sie einen Fremdkörper berührt
haben
- wann immer die Maschine beginnt
ungewöhnlich zu vibrieren
n) Stellen Sie immer sicher, dass die
Lüftungsö󰀨nungen frei von Ver-
schmutzungen sind.
Verwendungszweck
Das Gerät ist nur für das Schneiden
und Trimmen von Hecken, Büschen und
Ziersträuchern im häuslichen Bereich be-
stimmt. Jede andere Verwendung, die in
dieser Anleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Das Gerät ist für den Einsatz im Heimwer-
kerbereich bestimmt. Es wurde nicht für
den gewerblichen Dauereinsatz konzipiert.
Das Gerät ist zum Gebrauch durch Er-
wachsene bestimmt. Jugendliche über 16
Jahre dürfen das Gerät nur unter Aufsicht
benutzen. Die Benutzung des Gerätes bei
Regen oder feuchter Umgebung ist verbo-
ten.Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich. Der Her-
steller haftet nicht für Schäden, die durch
bestimmungswidrigen Gebrauch oder
falsche Bedienung verursacht wurden.
Die Messer sind regelmäßig auf
Abnutzung zu kontrollieren und
nachschleifen zu lassen. Stumpfe
Messer überlasten die Maschine.
Daraus resultierende Schäden un-
terliegen nicht der Garantie.
Funktionsbeschreibung
Die Elektro-Heckenschere besitzt als
Antrieb einen Elektromotor. Das Gerät ist
zur Sicherheit schutzisoliert und benötigt
keine Erdung.
Als Schneideinrichtung besitzt die He-
ckenschere einen doppelseitigen Sicher-
heitsmesserbalken. Beim Schneidvorgang
bewegen sich die Schneidwerkzeuge line-
ar hin und her. Zum Schutz vor unbeab-
sichtigtem Anlauf kann das Gerät nur mit
gedrücktem Sicherheitshebel betätigt wer-
den. Zusätzlich schützt der Handschutz
vor Ästen und Zweigen. Die Funktion
der Bedienteile entnehmen Sie bitte den
nachfolgenden Beschreibungen.
Die Abbildungen für die Bedienung
des Gerätes nden Sie auf der
Seite 2.
Übersicht
1 Netzkabel
2 Handgri󰀨
3 Ein-/Ausschalter
4 Zugentlastung
5 Lüftungsschlitze
6 Bügelgri󰀨 mit Sicherheitsschalter
7 Handschutz
8 Sicherheitsmesserbalken
9 Messerschutz
Montageanleitung
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker. Ver-
wenden Sie nur Originalteile.
Lieferumfang
Packen Sie das Gerät aus und kontrollie-
ren Sie, ob es vollständig ist:
