Grouw! 68142 User manual

B
rugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
Instruction manual
Gebrauchsanweisung
Kasutusjuhend
Manual de instrucciones
Gebruiksaanwijzing
Manuel d’instructions
DK
NO
SE
FI
GB
DE
NL
ET
FR
ES
B
rugsanvisning
Model 68142

2
Advarselssymbol med
oplysninger om mulige skader og
forebyggelse af personskade.
Læs brugsanvisningen før brug!
Brug øjenværn!
Brug høreværn!
Brug arbejdshandsker!
Brug egnet fodtøj!
Pas på ikke at blive ramt af
udslyngede genstande.


For at du kan få mest mulig glæde af din nye
akku-grensaks, beder vi dig gennemlæse
denne brugsanvisning, før du tager
grensaksen i brug. Vi anbefaler dig desuden
at gemme brugsanvisningen, hvis du senere
skulle få brug for at genopfriske din viden om
grensaksens funktioner

Batteri: 7,2 V 1,5 Ah Li-ion
Ladetid: 3-5 timer
Oplader, indgang: 220-240 V~50 Hz
Oplader, udgang: 9 V DC 400 mA
Kapacitet: op til 800 klip pr. opladning
Maks. grentykkelse: 25 mm
Lydniveau 85 dB(A)
Lydtryk, LpA: 76 dB(A), K
pA
: 3,0 dB(A)
Lydtryk, Lwa 68 dB(A), K
wa
Lydtryk, Lwa 68 dB(A), Kwa Lydtryk, Lwa 68 dB(A), K
: 3,0 dB(A)
Vibration: <2,5 m/s
2
, K:1,5 m/s
2

Må ikke udsættes for regn. Må
ikke bruges i fugtige omgivelser.
Sørg for at holde tilskuere, børn
og dyr på sikker afstand.

3
DK

Lad ikke andre personer eller dyr komme i
nærheden af grensaksen, mens den er i brug.
Børn må ikke bruge grensaksen.
Brug altid sikkerhedshjelm, arbejdshandsker
og sikkerhedsbriller ved brug af grensaksen.
Kraftige arbejdshandsker kan nedsætte
vibrationerne i hænderne.
Brug altid beskyttelseshandsker, når du
håndterer skæret. Hold aldrig hånden
eller fi ngre i nærheden af skæret, mens
grensaksen bruges.
Grensaksen må kun bruges udendørs i
tørvejr.
Brug ikke grensaksen, hvis busken er våd
eller fugtig efter nedbør eller dug.
Sørg altid for at holde skæret smurt.
Brug ikke grensaksen, mens du står på en
stige eller lignende.
Hold øje med underlaget, når du bruger
grensaksen. Afklippede grene på jorden
udgør en sikkerhedsrisiko, hvis du snubler
over dem under arbejdet.
Hvis skæret blokeres, skal du omgående
slippe tænd/sluk-knappen, så motoren ikke
overbelastes.
Tænd ikke for grensaksen, hvis skæret ikke er
monteret korrekt.
Hold hænder og fi ngre på afstand af skæret,
mens grensaksen er i brug. Hold altid
øje med, hvor dine fi ngre er i forhold til
grensaksens skær, når du arbejder med den.
Fjern aldrig afklippet materiale fra
arbejdsområdet, mens grensaksen er i brug.
Sæt aldrig sikkerhedsanordningerne ud af
funktion.
Tag altid batteriet ud af grensaksen efter
brug, inden du  erner fastklemte genstande
fra skæret, og inden rengøring af grensaksen.
Pas på, at du ikke ved et uheld kommer til
at klippe elledninger, telefonkabler eller
lignende over.
Gå aldrig med grensaksen med fi ngeren på
tænd/sluk-knappen, da det kan medføre
utilsigtet aktivering.
Monter altid beskyttelseskappen ved
transport eller opbevaring af grensaksen.


Forsøg ikke at oplade andre batterier
med opladeren, uanset om de har samme
specifi kationer som det medfølgende batteri.
Forsøg ikke at oplade batteriet med en
anden oplader, uanset om den har samme
specifi kationer som den medfølgende
oplader.
Beskyt opladerens og batteriets terminaler,
når delene ikke er i brug. Hvis de kommer i
kontakt med væsker, metaldele eller andre
ledende emner, kan opladeren eller batteriet
kortslutte.
Brug aldrig opladeren, hvis batteriet,
opladeren eller ledningen er beskadiget.
Batteriet må kun oplades indendørs ved en
omgivende temperatur på 10-40 °C.
Batteriet og opladeren kan blive varme under
opladning. Dette er helt normalt.
Brug kun batterier og opladere, som er
specifi kt beregnet til grensaksen.

4
Sørg for, at batteriet aldrig afl ades
fuldstændigt, og undgå at overbelaste
grensaksen, da batteriet ellers kan tage
permanent skade. Når grensaksens ydelse
falder markant, skal du oplade batteriet,
inden du fortsætter arbejdet.
Et indbygget kredsløb slår batteriet fra, hvis
det er i fare for at blive overbelastet. Hvis det
sker, må du ikke forsøge at bruge grensaksen,
før batteriet er kølet af og ladet helt op.
Hvis batteriet ikke skal bruges i en længere
periode, skal du lade det op, inden du
opbevarer det ved 15-40 °C, og derudover
lade det op mindst hver tredje måned.


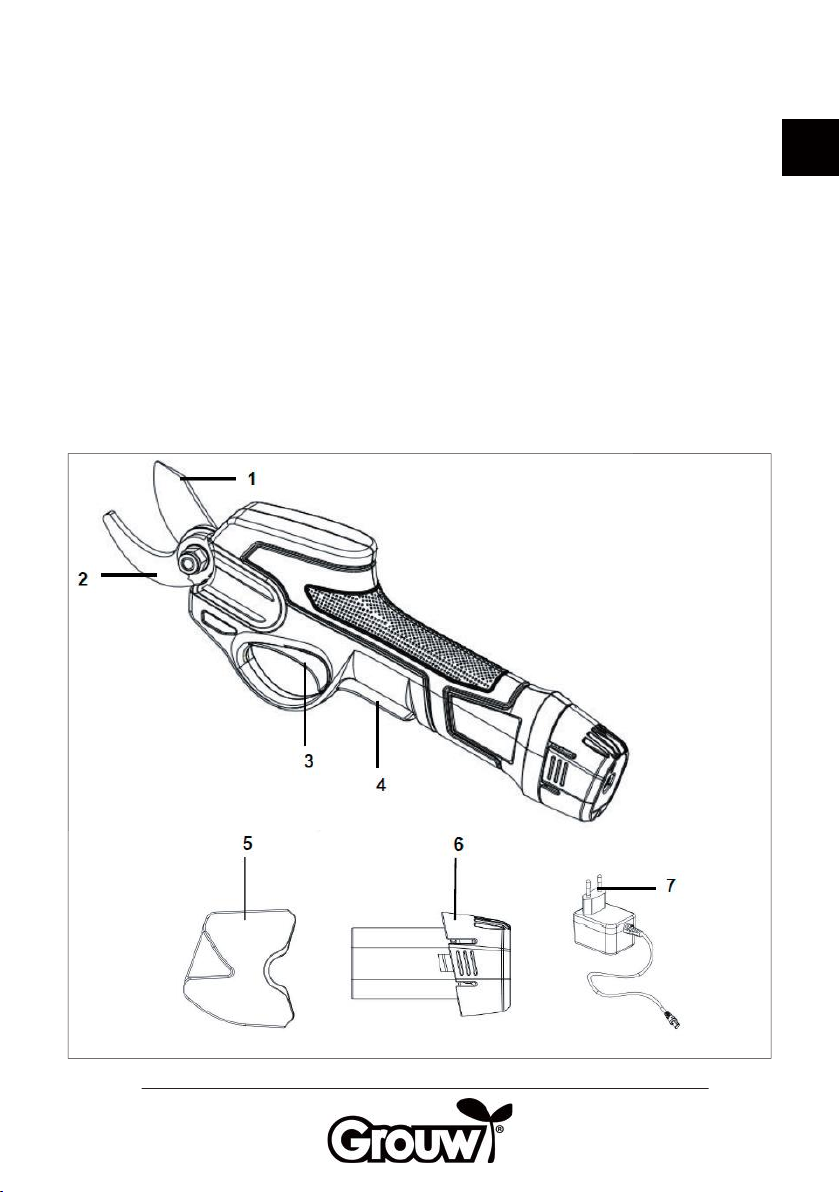

1. Bevægeligt skær
2. Modskær
3. Tænd/sluk-knap
4. Sikkerhedsknap
5. Beskyttelseskappe
6. Batteri
7. Oplader

5
DK


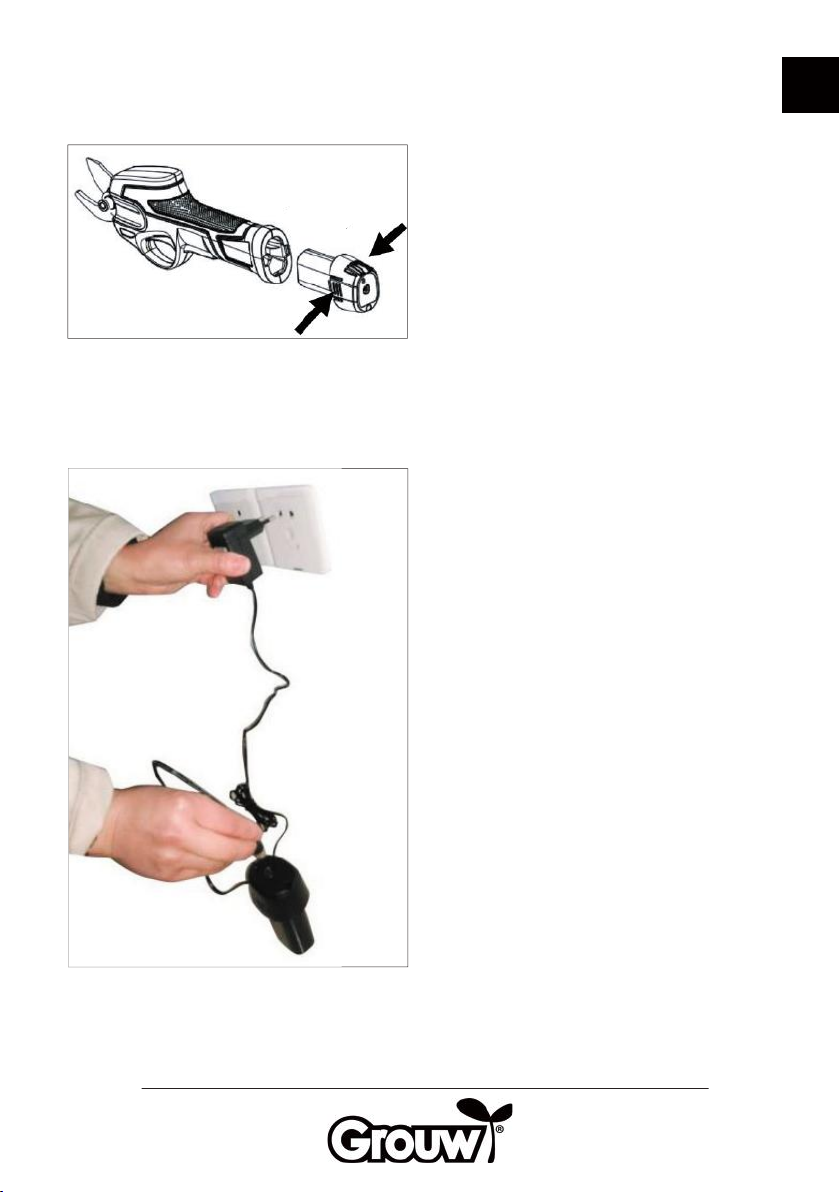

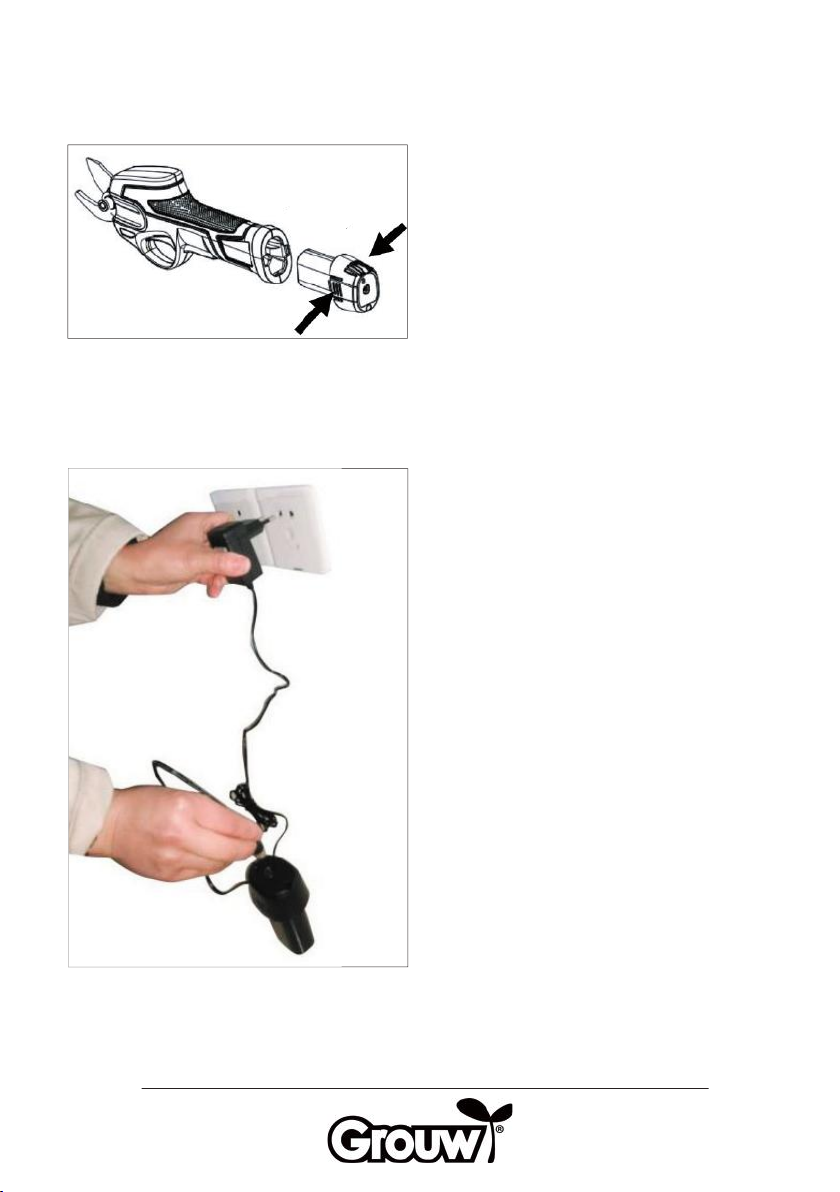

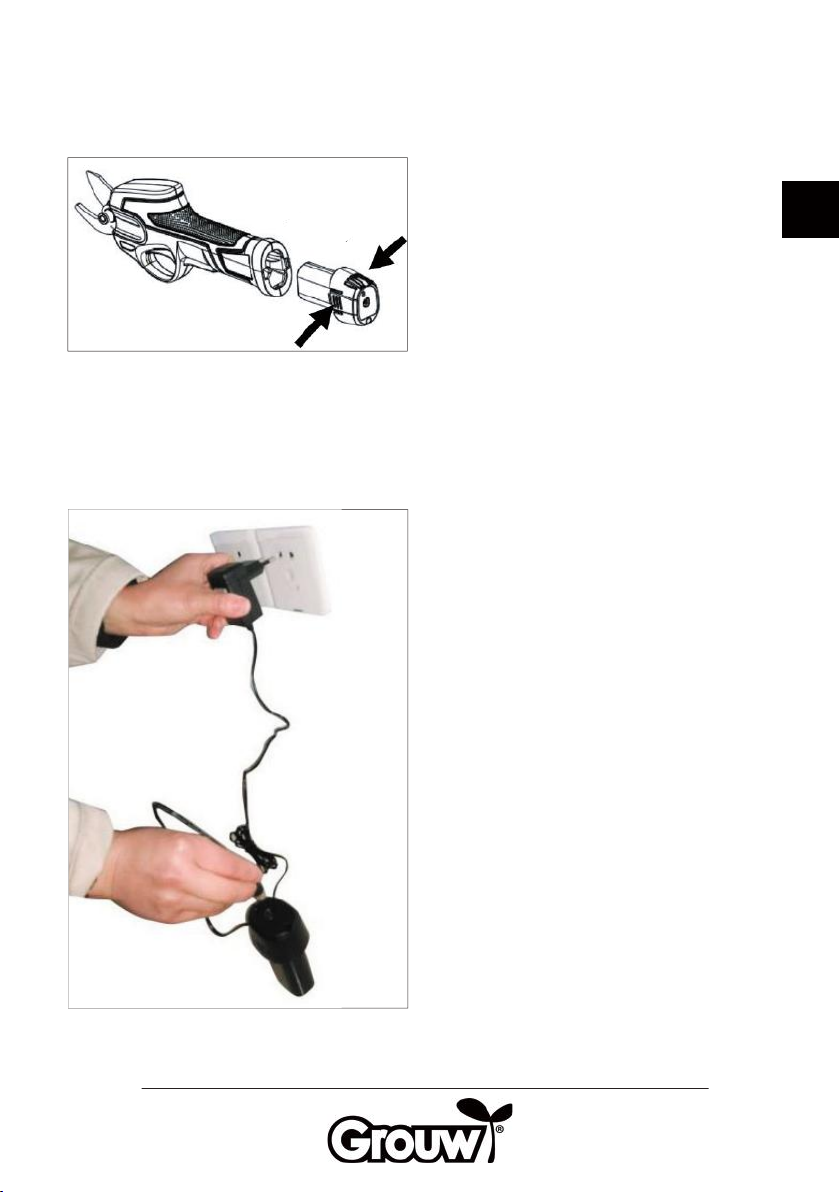

Tryk udløserknapperne på batteriet (6) ind,
og træk batteriet ud af grensaksen.
Sæt ladestikket fra opladeren (7) i stikket på
batteriet, og sæt opladeren i stikkontakten.
Den røde kontrollampe lyser, mens batteriet
oplades. En opladning tager cirka 3-5 timer.
Når den røde kontrollampe på opladeren
slukkes, og den grønne kontrollampe
tændes, er batteriet fuldt opladet.
Træk opladeren ud af stikkontakten. Tag
opladerens ladestik ud af batteriet.
Sæt batteriet i grensaksen. Kortroller, at det
går i indgreb.

Tag fat om håndtaget med din ene hånd.
Sæt det åbne skær omkring den gren, der
skal klippes over.
Skub sikkerhedsknappen (4) fremad
samtidigt med, at du trykker på tænd/sluk-
knappen (3).
Det bevægelige skær (1) lukkes ned mod
modskæret (2), så der foretages et klip.
Slip tænd/sluk-knappen for at åbne skæret
igen.
Sæt beskyttelseskappen (5) på skæret, når du
er færdig med at bruge grensaksen.

6

Tag batteriet ud af grensaksen!

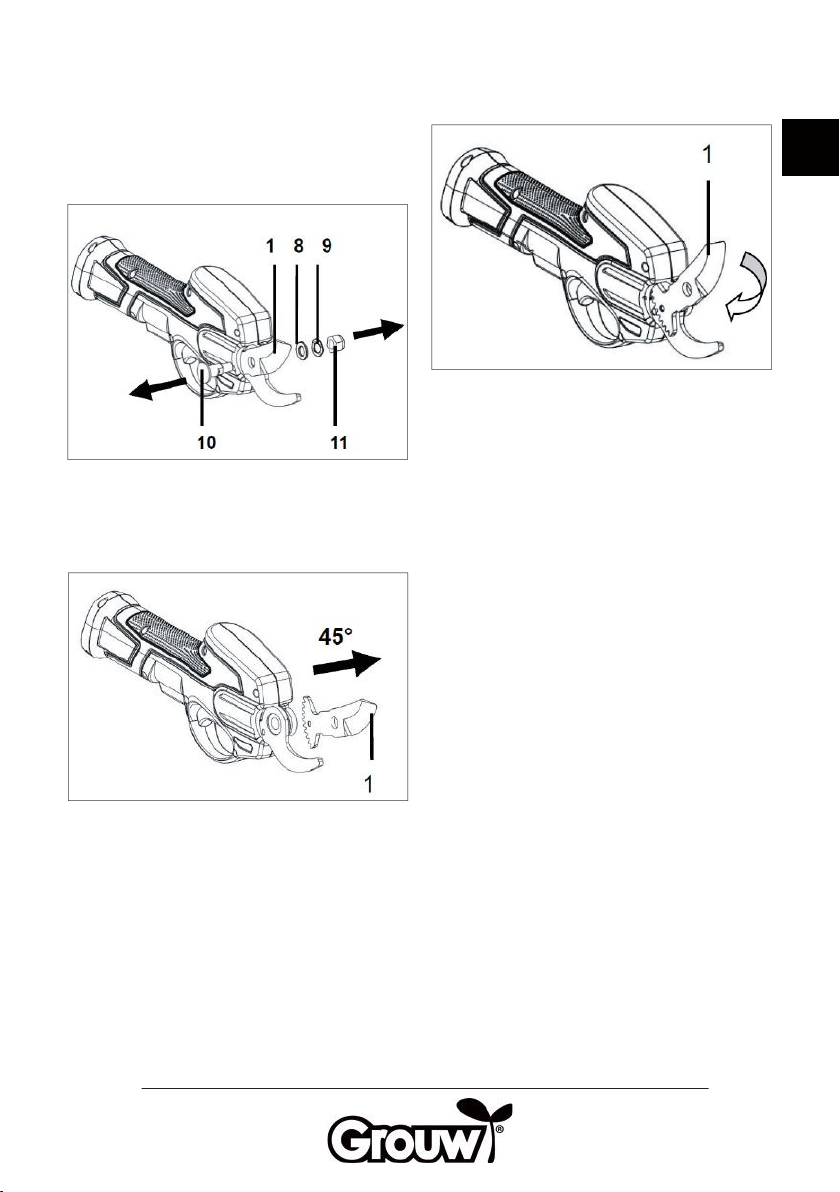

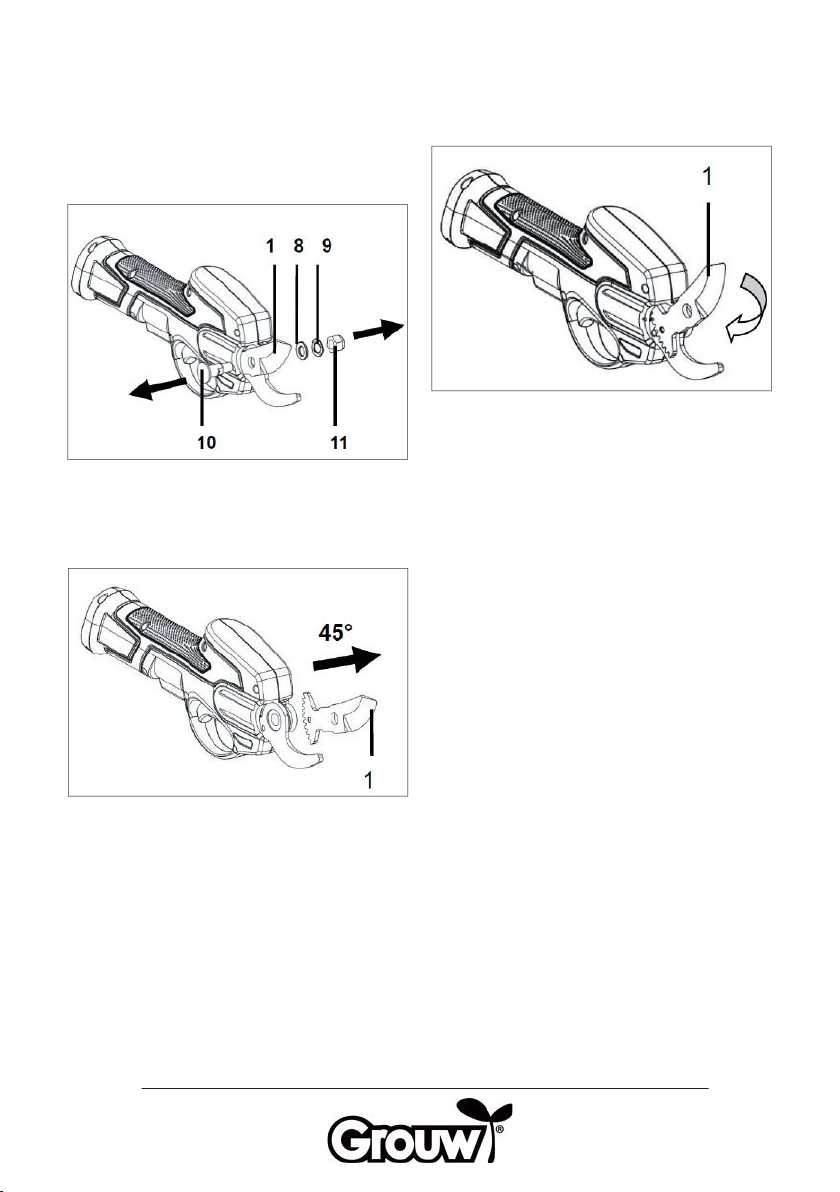

Skru møtrikken (11) af med en nøgle, og løft
 ederskiven (9) og skiven (8) af. Træk skruen
(10) ud.
Vip det bevægelige skær (1) cirka 45 grader,
og løft det af. Pas på, at der ikke kommer
snavs på tænderne i drevmekanismen.
Slib skæret, eller udskift det med et nyt.
Sæt skærets tænder ind mod tænderne i
drevmekanismen, og drej skæret, til hullet i
skæret er ud for hullet i gearkassen.
Sæt skruen gennem hullerne for at holde
skæret, og fastgør det ved at sætte skiven,
 ederskiven og møtrikken på skruens gevind.
Bemærk! Hvis skæret monteres forkert, vil
grensaksen tage skade!

Grensaksen må ikke rengøres med vand eller
væsker.
Grensaksen rengøres ved at aftørre dens ydre
dele med en fugtig klud.
Sørg for at holde ventilationsåbningerne fri
for snavs.
Brug ikke ætsende eller slibende
rengøringsmidler, da disse kan angribe
plastdelene på grensaksen.
Smør skæret med nogle få dråber syrefri olie.
Sæt altid beskyttelseskappen (14) på skæret
ved opbevaring og transport af grensaksen.

7




Modelnummeret fremgår af forsiden på
denne brugsanvisning og af produktets
typeskilt.
Når det gælder:
• Reklamationer
• Reservedele
• Returvarer
• Garantivarer
• www.schou.com

Elektrisk og elektronisk udstyr
(EEE) indeholder materialer,
komponenter og stoff er, der kan
være farlige og skadelige for
menneskers sundhed og for miljøet, når
aff aldet af elektrisk og elektronisk udstyr
(WEEE) ikke bortskaff es korrekt. Produkter,
der er mærket med en ”overkrydset
skraldespand”, er elektrisk og elektronisk
udstyr. Den overkrydsede skraldespand
symboliserer, at aff ald af elektrisk og
elektronisk udstyr ikke må bortskaff es
sammen med usorteret husholdningsaff ald,
men skal indsamles særskilt.
Produceret
i P.R.C.
Fabrikant:
Schou Company A/S
Nordager 31
DK-6000 Kolding
Alle rettigheder forbeholdes. Indholdet i denne vejled-
ning må ikke gengives, hverken helt eller delvist, på
nogen måde ved hjælp af elektroniske eller mekaniske
hjælpemidler, f.eks. fotokopiering eller optagelse,
oversættes eller gemmes i et informationslagrings- og
-hentningssystem uden skriftlig tilladelse fra Schou
Company A/S.

8


Schou Company A/S

Nordager 31

6000

Kolding

Danmark



A
kku-grensaks 2
5
mm 7,2 V Li-ion
Brand GROUW - Art. nr. 68142



2006/42/EF
Maskindirektivet
2014/35/EU
Lavspændingsdirektivet
2014/30/EU
EMC-direktivet
2011/65/EU
RoHS




EN 60745-1:2009/A11:2010
EN ISO 12100:2010
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 60335-1:2012+A11+A13+A1+A2+A14
EN 60335-2-29:2004+A2+A11




Støjemission
EU-typeafprøvning

Kolding 07/09/2021
Kirsten Vibeke Jensen
Product Safety
Manager


9
NO
Advarselssymbol med
informasjon om mulige skader og
forebygging av personskader.
Les bruksanvisningen før bruk!
Bruk øyevern!
Bruk hørselsvern!
Bruk arbeidshansker!
Bruk egnet fottøy!
Pass på at du ikke blir truff et av
gjenstander som slynges ut.


For at du skal få mest mulig glede av din nye
batteridrevne grensaks, bør du lese denne
bruksanvisningen før du tar grensaksen i
bruk. Vi anbefaler også at du tar vare på
bruksanvisningen hvis du skulle få behov
for å lese informasjonen om grensaksens
funksjoner om igjen senere.

Batteri: 7,2 V 1,5 Ah Li-ion
Ladetid: 3–5 timer
Lader, inngang: 220-240 V~50 Hz
Lader, utgang: 9 V DC 400 mA
Kapasitet: inntil 800 klipp per lading
Maks. grentykkelse: 25 mm
Lydnivå 85 dB(A)
Lydtrykk, LpA: 76 dB(A), K
pA
: 3,0 dB(A)
Lydtrykk, Lwa 68 dB(A), K
wa
Lydtrykk, Lwa 68 dB(A), Kwa Lydtrykk, Lwa 68 dB(A), K
: 3,0 dB(A)
Vibrasjon: <2,5 m/s
2
, K:1,5 m/s
2

Må ikke utsettes for regn. Må ikke
brukes i fuktige omgivelser.
Hold tilskuere, barn og dyr på
sikker avstand.

10

Ikke la andre personer eller dyr komme i
nærheten når grensaksen er i bruk. Barn skal
ikke bruke grensaksen.
Bruk alltid vernehjelm, arbeidshansker
og vernebriller når du bruker grensaksen.
Vibrasjoner i hendene kan reduseres med
bruk av kraftige arbeidshansker.
Bruk alltid vernehansker når du håndterer
skjæret. Hold aldri hånden eller fi ngrene i
nærheten av skjæret mens grensaksen er i
bruk.
Grensaksen skal bare brukes utendørs og
bare i tørt vær.
Ikke bruk grensaksen hvis busken er våt eller
fuktig etter nedbør eller dugg.
Sørg alltid for å holde skjæret smurt.
Du må ikke stå i en stige eller på en gren e.l.
når du bruker grensaksen.
Hold øye med underlaget når du bruker
grensaksen. Avklipte grener på bakken er en
sikkerhetsrisiko, da du kan snuble over dem
under arbeidet.
Hvis skjæret blokkeres, må du slippe av/på-
bryteren umiddelbart slik at motoren ikke
overbelastes.
Ikke slå på grensaksen dersom skjæret ikke er
montert riktig.
Hold hender og fi ngre på avstand fra skjæret
mens grensaksen er i bruk. Hold alltid
øye med hvor fi ngrene dine er i forhold til
grensaksens skjær, når du arbeider med den.
Fjern aldri avklipp fra arbeidsområdet mens
grensaksen er i bruk.
Sett aldri sikkerhetsanordningene ut av
funksjon.
Ta alltid batteriet ut av grensaksen før du
 erner fastklemte gjenstander fra skjæret
etter bruk, og før du rengjør grensaksen.
Pass på så du ikke ved et uhell klipper i
strømledninger, telefonkabler eller lignende.
Gå aldri med grensaksen med fi ngeren på
av/på-bryteren, for det kan føre til utilsiktet
aktivering.
Monter alltid beskyttelseskappen ved
transport eller oppbevaring av grensaksen.

Ikke prøv å lade opp andre batterier
med laderen selv om de har de samme
spesifi kasjonene som batteriet som følger
med.
Ikke prøv å lade opp batteriet med en
annen lader, selv om den har de samme
spesifi kasjonene som laderen som følger
med.
Beskytt klemmene på laderen og batteriet,
når delene ikke er i bruk. Hvis de kommer i
kontakt med væsker, metalldeler eller andre
ledende emner, kan laderen eller batteriet
kortsluttes.
Bruk aldri laderen hvis batteriet, laderen eller
ledningen er skadet.
Batteriet må bare lades opp innendørs ved
en omgivelsestemperatur på 10-40 °C.
Batteriet og laderen kan bli varme under
ladingen. Dette er helt normalt.
Bruk bare batterier og ladere som er
beregnet spesielt til grensaksen.

11
NO
Sørg for at batteriet aldri lades helt ut, og
unngå å overbelaste grensaksen, for da
kan batteriet bli skadet permanent. Når
grensaksens ytelse blir merkbart dårligere,
må du lade opp batteriet før du fortsetter å
arbeide.
En innebygd krets slår av batteriet hvis det
står i fare for å bli overbelastet. Hvis dette
skjer, må du ikke prøve å bruke grensaksen
før batteriet er avkjølt og ladet helt opp.
Hvis batteriet ikke skal brukes over en
lengre periode, må du lade opp batteriet og
oppbevare det ved 15-40 °C. Deretter må det
lades opp minst hver tredje måned.

1. Bevegelig skjær
2. Motskjær
3. Av/på-bryter
4. Sikkerhetsbryter
5. Beskyttelseskappe
6. Batteri
7. Lader

12

Trykk inn utløserknappene på batteriet (6),
og trekk batteriet ut av grensaksen.
Sett ladepluggen på laderen (7) i kontakten
på batteriet, og sett laderen i stikkontakten.
Den røde kontrollampen lyser mens batteriet
lades. En opplading tar cirka 3-5 timer.
Når den røde kontrollampen på laderen
slukner og den grønne kontrollampen
tennes, er batteriet fulladet.
Trekk laderen ut av stikkontakten. Ta laderens
ladeplugg ut av batteriet.
Sett batteriet i grensaksen. Kontroller at det
går i inngrep.

Ta tak rundt håndtaket med den ene hånden.
Sett det åpne skjæret rundt den grenen som
skal klippes over.
Skyv frem sikkerhetsbryteren (4) samtidig
som du trykker på av/på-bryteren (3).
Det bevegelige skjæret (1) lukkes ned mot
motskjæret (2), slik at det foretas en klipping.
Slipp av/på-bryteren for å åpne skjæret igjen.
Sett beskyttelseskappen (5) på skjæret når du
er ferdig med å bruke grensaksen.

13
NO

Ta batteriet ut av grensaksen!
Skru av mutteren (11) med en nøkkel, og
ta av  ærskiven (9) og skiven (8). Trekk ut
skruen (10).
Vipp det bevegelige skjæret (1) cirka
45 grader, og løft det av. Pass på at det
ikke kommer smuss inn i tennene på
girmekanismen.
Slip skjæret, eller skift det med et nytt.
Sett skjærets tenner inn mot tennene i
girmekanismen, og drei skjæret til hullet i
skjæret er rett overfor girkassen.
Sett skruen gjennom hullene for å holde
skjæret på plass, og fest det ved å sette
skiven,  ærskiven og mutteren inn på
skruens gjenger.
Merk! Hvis skjæret monteres feil, vil
grensaksen bli skadet!

Grensaksen må ikke rengjøres med vann eller
andre væsker.
Grensaksen rengjøres ved å tørke av de
utvendige delene med en fuktig klut.
Sørg for å holde ventilasjonsåpningene fri for
smuss.
Ikke bruk etsende eller slipende
rengjøringsmidler, da disse kan angripe
grensaksens plastdeler.
Smør skjæret noen få dråper syrefri olje.
Monter alltid beskyttelseskappen (14) på
skjæret ved oppbevaring eller transport av
grensaksen.

14



Modellnummeret står på fremsiden av
denne bruksanvisningen og på produktets
typeskilt.
Når det gjelder:
• Reklamasjoner
• Reservedeler
• Returvarer
• Garantivarer
• www.schou.com

Elektrisk og elektronisk utstyr
(EEE) inneholder materialer,
komponenter og stoff er som
kan være farlige og skadelige
for menneskers helse og for miljøet hvis
elektronisk og elektrisk avfall (WEEE)
ikke avhendes riktig. Produkter som er
merket med en søppeldunk med kryss
over, er elektrisk og elektronisk utstyr.
Søppeldunken med kryss over symboliserer
at avfall av elektrisk og elektronisk
utstyr ikke må kastes i det usorterte
husholdningsavfallet, men behandles som
spesialavfall.
Produsert i Kina
Produsent:
Schou Company A/S
Nordager 31
DK-6000 Kolding
Alle rettigheter forbeholdes. Innholdet i denne
bruksanvisningen må ikke gjengis, verken helt eller
delvis, på noen måte ved hjelp av elektroniske eller
mekaniske hjelpemidler, inkludert fotokopiering eller
opptak, oversettes eller lagres i et informasjonslagrings-
og informasjonshentingssystem uten skriftlig tillatelse
fra Schou Company A/S.

15
NO


Schou Company A/S

Nordager 31

6000

Kolding

Danmark



B
atteridrevet grensaks 2
5
mm 7,2 V Li-ion
Merke GROUW - Art.-nr. 68142



2006/42/EF
Maskindirektivet
2014/35/EU
Lavspenningsdirektivet
2014/30/EU
EMC-direktivet
2011/65/EU
RoHS



EN 60745-1:2009/A11:2010
EN ISO 12100:2010
EN 62233:2008
EN 55014-1:2017
EN 55014-2:2015
EN 60335-1:2012+A11+A13+A1+A2+A14
EN 60335-2-29:2004+A2+A11




Støynivå
EU-typegodkjenning


Kolding 07/09/2021
Kirsten Vibeke Jensen
Product Safety
Manager


16
Varningssymbol med information
om möjliga skador och
förebyggande av personskador.
Läs bruksanvisningen före
användning!
Använd ögonskydd!
Använd hörselskydd!
Använd arbetshandskar!
Använd lämpliga skor!
Var försiktig så du inte träff as av
utslungade föremål.


För att du ska få så stor glädje som
möjligt av din nya batteridrivna grensax
rekommenderar vi att du läser denna
bruksanvisning innan du börjar använda
grensaxen. Vi rekommenderar dessutom att
du sparar bruksanvisningen ifall du behöver
läsa informationen om de olika funktionerna
igen.

Batteri: 7,2 V 1,5 Ah Li-jon
Laddningstid: 3-5 timmar
Laddare, ingång: 220-240 V~50 Hz
Laddare, utgång: 9 V DC 400 mA
Kapacitet: upp till 800 klipp per uppladdning
Max. grentjocklek: 25 mm
Ljudnivå 85 dB(A)
Ljudtryck, LpA: 76 dB(A), K
pA
: 3,0 dB(A)
Ljudtryck, Lwa 68 dB(A), K
wa
Ljudtryck, Lwa 68 dB(A), Kwa Ljudtryck, Lwa 68 dB(A), K
: 3,0 dB(A)
Vibration: <2,5 m/s
2
, K:1,5 m/s
2

Får inte utsättas för regn. Får inte
användas i fuktig omgivning.
Håll åskådare, barn och djur på
säkert avstånd.

17
SE

Låt inte andra personer eller djur komma i
närheten av grensaxen medan den används.
Barn får inte använda grensaxen.
Använd alltid skyddshjälm, arbetshandskar
och skyddsglasögon när du använder
grensaxen. Kraftiga arbetshandskar kan
minska vibrationerna i händerna.
Använd alltid skyddshandskar när du
hanterar skärbladet. För aldrig handen
eller fi ngrarna i närheten av skärbladet när
grensaxen används.
Grensaxen får bara användas utomhus i torrt
väder.
Använd inte grensaxen om häcken är våt
eller fuktig efter nederbörd eller dagg.
Se alltid till att hålla skärbladet smort.
Använd inte grensaxen när du står på en
stege eller liknande.
Var uppmärksam på underlaget när du
använder grensaxen. Avklippta grenar
på marken utgör en säkerhetsrisk om du
snubblar över dem under arbetet.
Om skärbladet blockeras ska du genast
släppa strömbrytaren så motorn inte blir
överbelastad.
Slå inte på grensaxen om skärbladet inte är
monterat korrekt.
Håll händer och fi ngrar på avstånd från
skärbladet medan grensaxen är igång.
Håll alltid ett öga på var dina fi ngrar är i
förhållande till grensaxens skärblad när du
arbetar med den.
Avlägsna aldrig avklippt material från
arbetsområdet medan grensaxen används.
Sätt aldrig säkerhetsanordningarna ur
funktion.
Ta alltid ut batteriet ur grensaxen efter
användningen, innan du tar bort fastklämda
föremål från skärbladet och innan du rengör
grensaxen.
Var försiktig så att du inte av misstag klipper
elkablar, telefonkablar eller liknande.
Gå aldrig med grensaxen med fi ngret på
strömbrytaren, då det kan medföra oavsiktlig
aktivering.
Sätt alltid på skyddsfodralet vid transport
eller förvaring av grensaxen.


Försök inte att ladda andra batterier
med laddaren, oavsett om de har samma
specifi kationer som det medföljande
batteriet.
Försök inte att ladda batteriet med
andra laddare, oavsett om de har samma
specifi kationer som medföljande laddare.
Skydda laddarens och batteriets kontakter
när de inte används. Om de kommer i
kontakt med vätskor, metalldelar eller andra
ledande material kan laddaren eller batteriet
kortslutas.
Använd aldrig laddaren om batteriet,
laddaren eller sladden har skador.
Batteriet får endast laddas inomhus vid en
temperatur på 10–40 °C.
Batteriet och laddaren kan bli varma under
laddning. Detta är helt normalt.

18
Använd endast batterier och laddare som är
avsedda för grensaxen.
Se till att batteriet aldrig urladdas helt
och undvik att överbelasta grensaxen, då
batteriet annats kan skadas permanent. När
grensaxens prestanda sjunker markant ska
du ladda upp batteriet innan du fortsätter
arbetet.
En inbyggd krets slår ifrån batteriet om det är
risk för att det överbelastas. Om det sker får
du inte försöka att använda grensaxen innan
batteriet har svalnat och har laddats upp helt.
Om batteriet inte ska användas under en
längre period ska du ladda upp batteriet
helt innan du förvarar det vid 15-40 °C och
dessutom ladda det minst var tredje månad.

1. Rörligt skärblad
2. Motskärblad
3. Strömbrytare
4. Säkerhetsknapp
5. Skyddsfodral
6. Batteri
7. Laddare

19
SE

Tryck in utlösarknapparna på batteriet (6),
och dra ut batteriet ur grensaxen.
Sätt stickproppen från laddaren (7) i
laddningsuttaget på batteriet och anslut
laddaren till eluttaget.
Den röda kontrollampan lyser medan
batteriet laddas. En uppladdning tar ca 3-5
timmar.
När den röda kontrollampan på laddaren
slocknar och den gröna kontrollampan tänds
är batteriet fulladdat.
Dra ut laddaren ur eluttaget. Ta ut laddarens
stickpropp ur batteriet.
Sätt batteriet i grensaxen. Kontrollera att det
går i lås.

Ta tag i handtaget med ena handen.
Placera det öppna skärbladet runt grenen
som ska klippas.
För säkerhetsknappen (4) framåt samtidigt
som du trycker på strömbrytaren (3).
Det rörliga skärbladet (1) stängs ner mot
motskärbladet (2) så att en klippning utförs.
Släpp strömbrytaren för att öppna skärbladet
igen.
Sätt alltid skyddsfodralet (5) på skärbladet
när du är klar med användningen av
grensaxen.

20

Ta ut batteriet ur grensaxen!
Skruva av muttern (11) med en nyckel och
lyft av  äderbrickan (9) och brickan (8). Dra
ut skruven (10).
Luta det rörliga skärbladet (1) ca 45
grader och lyft av det. Var försiktig så
att det inte kommer smuts på tänderna i
drivmekanismen.
Slipa skärbladet eller byt det mot ett nytt.
Sätt skärbladets tänder in mot tänderna
i drivmekanismen och vrid skärbladet
tills hålet i skärbladet är mitt för hålet i
växellådan.
För skruven genom hålen för att hålla
skärbladet och sätt fast det genom att sätta
på brickan,  äderbrickan och muttern på
skruvens gänga.
Obs! Om skärbladet monteras felaktigt
skadas grensaxen!

Grensaxen får inte rengöras med vatten eller
vätskor.
Rengör grensaxen genom att torka av de
yttre delarna med en fuktig trasa.
Se till att hålla ventilationsöppningarna fria
från smuts.
Använd inte frätande eller slipande
rengöringsmedel, eftersom de kan skada
grensaxens plastdelar.
Smörj skärbladet med några få droppar
syrafri olja.
Sätt alltid på skyddsfodralet (14) på
skärbladet vid förvaring och transport av
grensaxen.
