Grundfos PowerAdapt User manual

PowerAdapt
Installation and operating instructions
PowerAdapt
Installation and operating instructions
(all available languages)
http://net.grundfos.com/qr/i/99911581
GRUNDFOS INSTRUCTIONS

PowerAdapt
English (GB)
Installation and operating instructions ..................................4
Español (ES)
Instrucciones de instalación y funcionamiento............................13
Français (FR)
Notice d'installation et de fonctionnement...............................23
Português (PT)
Instruções de instalação e funcionamento ..............................32
3
Table of contents

English (GB) Installation and operating instructions
Original installation and operating instructions
Table of contents
1. General information ............. 4
1.1 Hazard statements .............. 4
1.2 Notes ..................... 4
2. Product introduction ............ 5
2.1 Product description .............. 5
2.2 Variants .................... 6
2.3 Intended use ................. 6
2.4 Identification.................. 6
3. Receiving the product............ 7
3.1 Inspecting the product ............ 7
3.2 Scope of delivery ............... 7
4. Installation requirements .......... 7
4.1 Location .................... 7
5. Mechanical installation ........... 8
5.1 Mounting the product ............. 8
6. Electrical connection ............ 9
7. Commissioning the product ........10
7.1 Grundfos GO Remote ............10
8. Starting up the product ...........10
8.1 Operation ...................10
8.2 Derating and ambient temperature ......10
9. Servicing the product ............11
9.1 Maintenance .................11
10. Technical data ................12
11. Disposing of the product ..........12
1. General information
Read this document before you install the
product. Installation and operation must
comply with local regulations and accepted
codes of good practice.
1.1 Hazard statements
The symbols and hazard statements below may
appear in Grundfos installation and operating
instructions, safety instructions and service
instructions.
DANGER
Indicates a hazardous situation which, if
not avoided, will result in death or serious
personal injury.
WARNING
Indicates a hazardous situation which, if
not avoided, could result in death or seri-
ous personal injury.
CAUTION
Indicates a hazardous situation which, if
not avoided, could result in minor or mod-
erate personal injury.
The hazard statements are structured in the following
way:
SIGNAL WORD
Description of the hazard
Consequence of ignoring the warning
• Action to avoid the hazard.
1.2 Notes
The symbols and notes below may appear in
Grundfos installation and operating instructions,
safety instructions and service instructions.
Observe these instructions for explosion-
proof products.
A blue or grey circle with a white graphical
symbol indicates that an action must be
taken.
A red or grey circle with a diagonal bar,
possibly with a black graphical symbol, in-
dicates that an action must not be taken or
must be stopped.
If these instructions are not observed, it
may result in malfunction or damage to the
equipment.
Tips and advice that make the work easier.
4
English (GB)

2. Product introduction
2.1 Product description
PowerAdapt is a power blending solution that uses
solar power as primary source and tops up the
missing power with the connected AC power supply
to create a constant power output. It enables a
continuous operation experience and provides the
option to operate even if the AC power source is
missing.
1
3 5 6
2
4
78
9
10
TM077192
Example of PowerAdapt in a system setup
Pos. Description Pos. Description
1 Solar panel 6 RSI
2 DC switch 7 Submersible pump (SP)
3 Combiner box 8 Dry-run switch
4 Generator/Grid 9 Tank or water tower
5 PowerAdapt 10 Level switch
5
English (GB)

2.2 Variants
PowerAdapt works only with the RSI connected
externally. PowerAdapt is available in 3 variants:
• PowerAdapt, 16 A
• PowerAdapt, 31 A
• PowerAdapt, 72 A.
See the separate installation and operating
instructions for MP 204 and RSI.
2.2.1 MP 204 control unit
MP 204 protects RSI by disconnecting the AC power
source when one of the trip limits is reached.
Trip conditions:
• temperature
• missing phase
• overvoltage
• undervoltage.
Sensor inputs and outputs:
• Pt100 or Pt1000 sensor.
2.2.2 RSI
Grundfos Renewable Solar Inverter (RSI) is an off-
grid solar inverter converting the DC power output
from the solar panel to AC power supply for pump
operation. RSI can be used in both new and existing
systems as long as the motor specifications are
compatible and are suitable for use with a variable
frequency drive. The following Grundfos pump types
can be used in applications with RSI:
• CR
• SP
• NB, NK
• MTR
• CM
• TP.
2.3 Intended use
Grundfos PowerAdapt is a power blending solution
that ensures a constant power output by
supplementing solar power with AC electricity from an
additional source to the necessary extent. The
solution allows solar power to be the main source of
energy while benefiting of a stable operation.
2.4 Identification

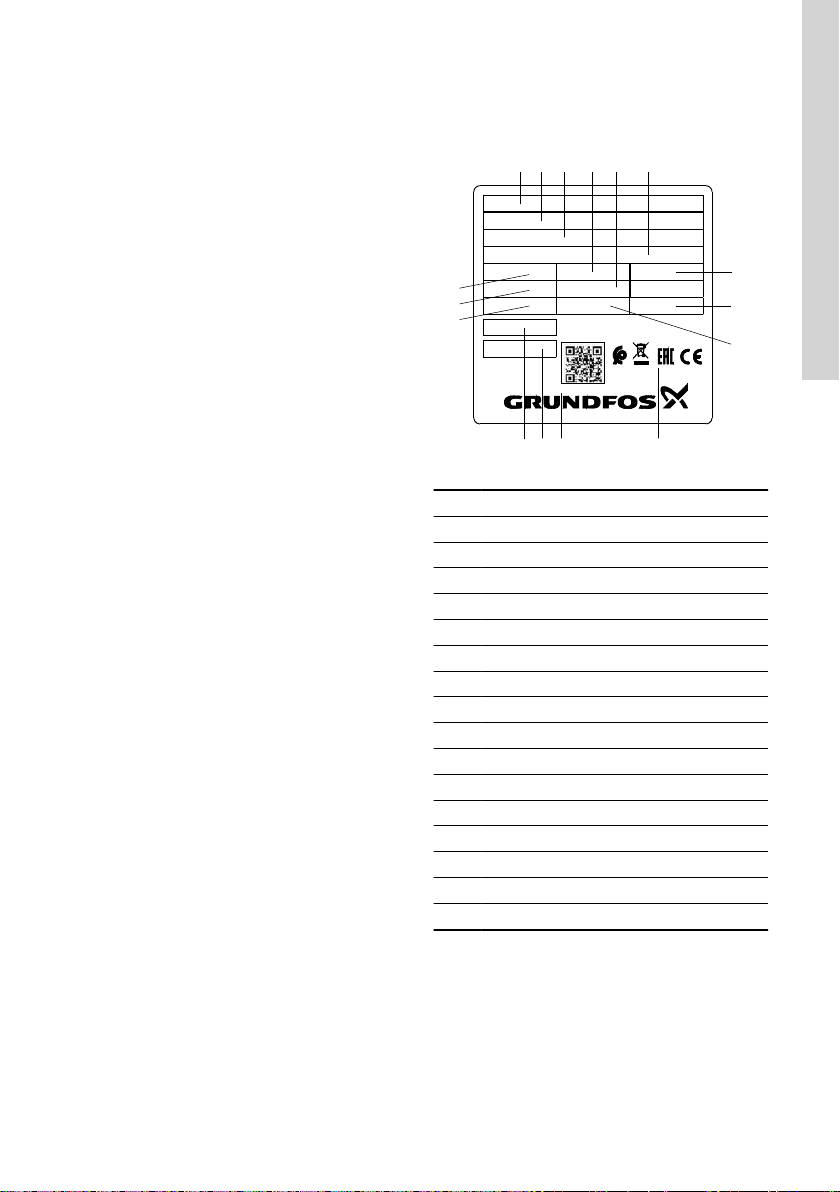

2.4.1 Nameplate
In DC:
P6
S.N.:
EN 61439-2
Type:
P.N.:
U AC
P.c.:
In AC: Icc AC:
Assembled in Denmark
IP Class:
xxxxxxxx
DK - 8850 - Bjerringbro - Denmark
Tamb:
U DC
Weight:
Ifuse max
Icc DC:
123 4 5 6
9
10
1112
13
14
15
16
7
8
TM077184
Pos. Description
1 Product name
2 Version number and material number
3 Mains supply, AC
4 Short-circuit current rating, AC
5 Short-circuit current rating, DC
6 Mains supply, DC
7 Maximum backup fuse
8 Minimum to maximum ambient temperature
9 Serial number
10 Approval marks
11 Production site and factory code
12 Weight
13 Enclosure class
14 Production code (year and week)
15 Rated current, DC
16 Rated current, AC
Related information
6. Electrical connection
6
English (GB)

3. Receiving the product
3.1 Inspecting the product
Before installing the product, perform the following:
1. Check that the product corresponds to the order.
2. Check that the visible parts are not damaged.
3. If parts are damaged or missing, contact the local
Grundfos sales company immediately.
4. Re-tighten the screws as they may become loose
during transport.
Related information
6. Electrical connection
3.2 Scope of delivery
These installation and operating instructions apply to
Grundfos PowerAdapt.
The following documents are supplied with this
product:
• Wiring diagram.
• Parts list.
• Sectional drawing.
• Installation and operating instructions for MP 204.
• Installation and operating instructions
for RSI (only if the control cabinet includes an
RSI).
4. Installation requirements
4.1 Location
• Place the product in a flood-safe place.
• Make sure that the ambient temperature is within
the limits.
• Install the product as close as possible to the
connected pumps, sensors, and accessories.
• The product must be protected from direct
sunlight.
• The product must be easily accessible.
• Install the product in a protective shed or
enclosure to avoid direct sunlight and rain.
• Indoor installation: The product must be installed
in a well-ventilated room to ensure cooling of its
components.
7
English (GB)

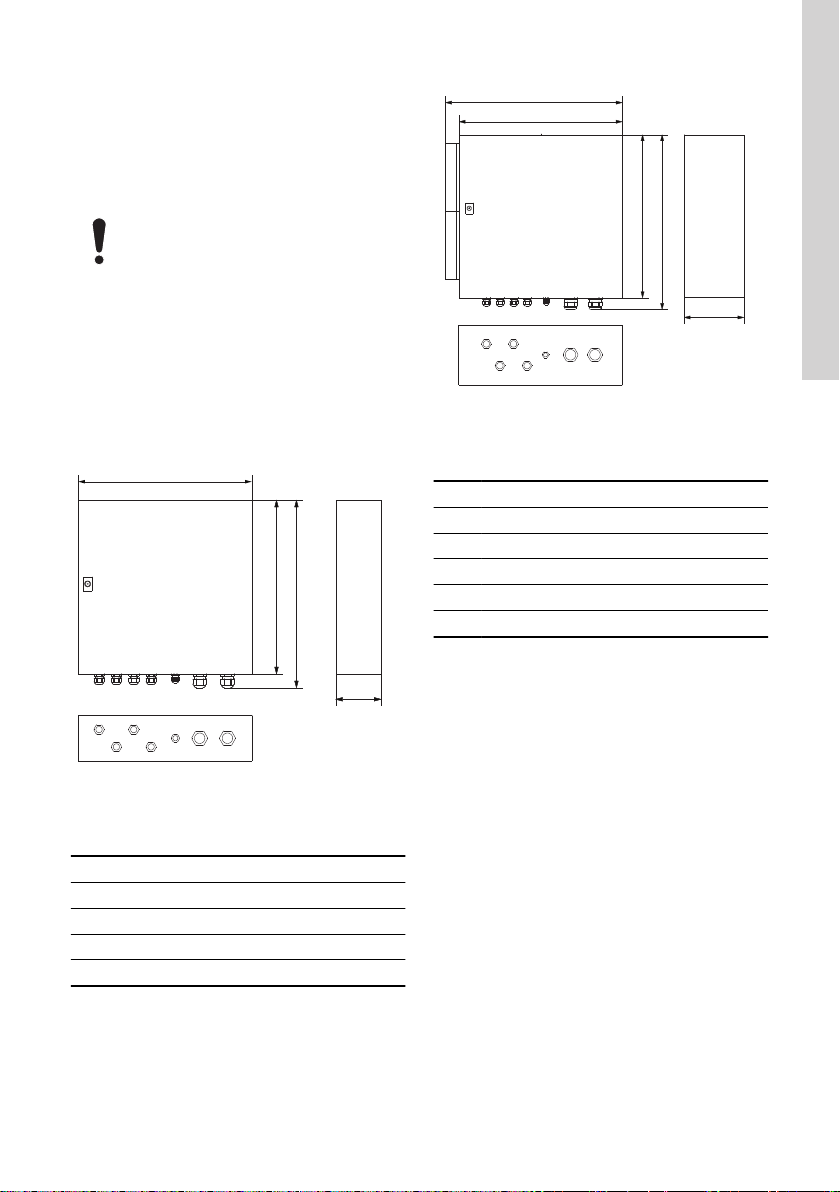

5. Mechanical installation
5.1 Mounting the product
The product is designed to be mounted on a flat and
vertical surface. The cable glands must face
downwards.
To ensure sufficient ventilation, allow at
least 200 mm (8") of space on either side
of the cabinet.
1. Drill holes in the surface. Use the measurements
below depending on the cabinet type. For further
information on cabinet types, see the data booklet
of the selected product.
2. Insert wall plugs, if applicable.
3. Fit the four screws in the mounting holes and
cross-tighten them.
W
L
L1
H
TM077195
Dimensions for 16 A
PowerAdapt 3 x 380-415 VAC, 16 A
Pos. Description
W 500 mm
L 500 mm
L1 530 mm
H 250 mm
W1
L
L1
H
W
TM077196
Dimensions for 31 A and 72 A
PowerAdapt 3 x 380-415 VAC, 31 A and 72 A
Pos. Description
W 600 mm
W1 650 mm
L 600 mm
L1 630 mm
H 300 mm
8
English (GB)

6. Electrical connection
WARNING
Electric shock
Death or serious personal injury
‐Switch off the power supply before
making any electrical connections.
Make sure that the power supply can-
not be switched on unintentionally.
‐All electrical connections must be car-
ried out in accordance with the sepa-
rate wiring diagrams delivered with the
system.
‐Check and fasten the connectors with
appropriate torque when the installa-
tion is finished. The torque value is 1.2
- 1.5 Nm.
CAUTION
Hot surface
Minor or moderate personal injury
‐Some areas of the cabinet may get
hot. Those areas are marked with a la-
bel.
Cabinet overview of components
1
4 5 6 7
2 3
TM077166
Pos. Description
1 Circuit breaker for MP 204
2 AC contactor
3 MP 204 control unit
4 Blocking diodes
5 DC IN/OUT
6 Terminal blocks
7 AC IN
Terminal blocks
1 2 3 4 5 6 7 8 9 10 11
TM077168
Pos. Description
1 Pt100/Pt1000 sensor input
2 Pt100/Pt1000 sensor input
3 L1 output
4 L2 output
5 L3 output
6 Earth
7 Earth
8 L1
9 L2
10 L3
11 Neutral
DC input and output terminals
1 2 3 4
TM077169
Pos. Description
1 DC+ IN
2 DC- IN
3 DC+ OUT
4 DC- OUT
9
English (GB)

Related information
2.4.1 Nameplate
3.1 Inspecting the product
7. Commissioning the product
Check the following before the first startup:
1. The solar panels are installed according to the
installation and operating instructions and local
regulations.
2. The electrical connections are made according to
the installation and operating instructions and
local regulations.
3. When connecting the DC supply, make sure that
the correct wiring of +/- is made to both
PowerAdapt and RSI.
4. The pump is installed according to the relevant
installation and operating instructions.
5. Make sure that all earthing is connected to a
common potential.

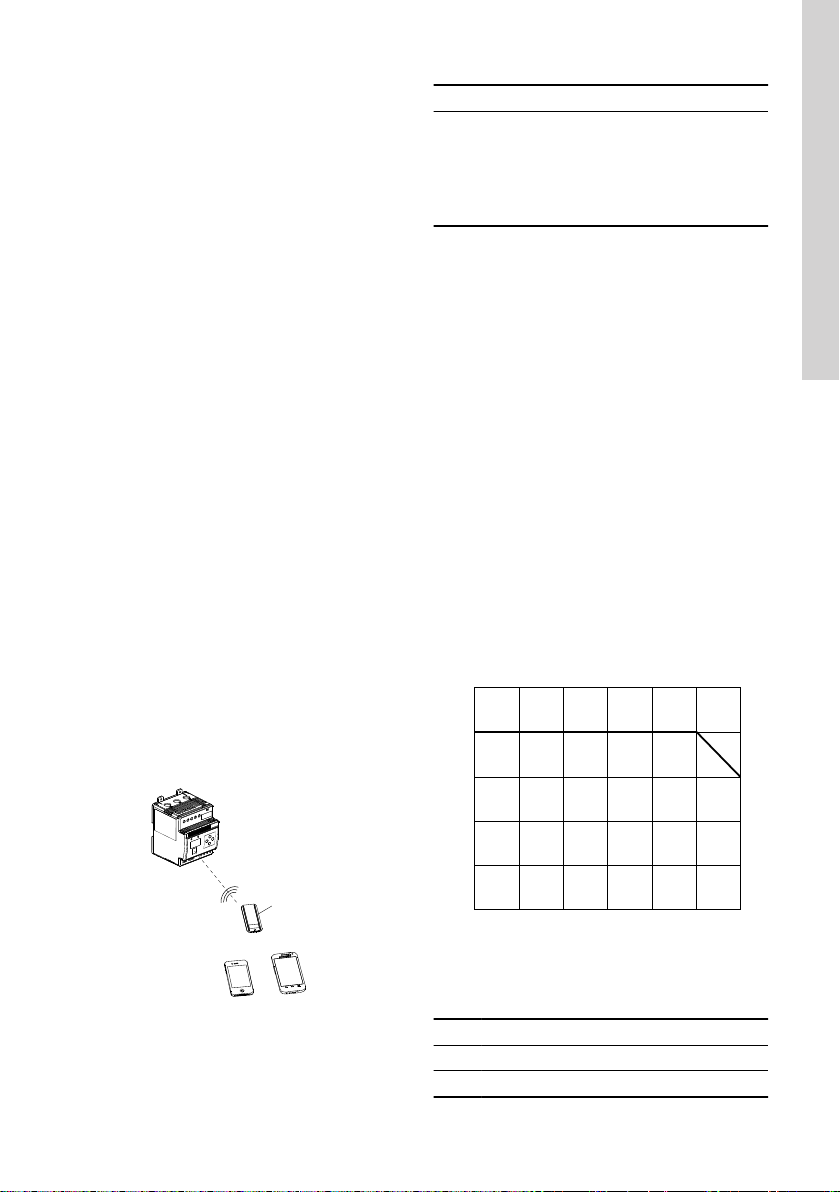

7.1 Grundfos GO Remote
The product is designed for wireless radio or infrared
communication with Grundfos GO Remote.
Grundfos GO Remote enables functions and access
to status overviews, technical product information and
current operating parameters.
Use Grundfos GO Remote together with Grundfos MI
301 mobile interface:
+
1
TM077056
Pos. Description
1
Grundfos MI 301:
Separate module enabling radio or infrared
communication. Use the module together with
an Android or iOS-based smart device
through Bluetooth connection.
8. Starting up the product
RSI needs to be configured according to the installed
motor and pump. See the installation and operating
instructions for RSI.
Check that RSI with the motor and the pump operates
according to the specifications.
8.1 Operation
The system ensures an automatic operation. When
the system is powered up, the DC source powers
directly the RSI. The AC source is connected with a 3
minutes power-on delay. The 3 minutes delay
protects against voltage transients during start-up in
the generator application.
8.2 Derating and ambient temperature
Under maximum operation conditions, the ambient
temperature cannot exceed 40 °C. Higher ambient
temperatures are allowed, but only with a derating
current indicated in the figure below.
25
50
75
100
150
-10 0 10 20 30 40 50
A
B
TM081533
Ambient temperature and rated current
Pos. Description
A Rated output current (%)
B Ambient temperature (°C)
10
English (GB)

9. Servicing the product
WARNING
Electric shock
Death or serious personal injury
‐Switch off the power supply before
starting any work on the product. Make
sure that the power supply cannot be
switched on unintentionally.
‐After power off, wait the amount of time
stated on the label on RSI before work-
ing on the product. For further informa-
tion, see the installation and operating
instructions for RSI.
‐All electrical connections must be car-
ried out in accordance with the sepa-
rate wiring diagrams delivered with the
system.
1. If the product is defective, see the installation and
operation instructions for MP 204 and RSI.
2. If the problem persists, contact Grundfos.
net.grundfos.com/qr/i/96650480
MP 204 I&O.
net.grundfos.com/qr/i/98464145
RSI I&O.
net.grundfos.com/qr/i/99116147
RSI advanced I&O.
9.1 Maintenance
DANGER
Electric shock
Death or serious personal injury
‐Maintenance and inspection must be
performed by a qualified electrician.
DANGER
Electric shock
Death or serious personal injury
‐Disconnect the power sources and en-
sure continuous disconnection during
maintenance of the drive and load.
If the variant has heatsinks attached, they must be
maintained for proper functionality. If the heatsinks
are covered in dust or any other materials, such as a
spider’s web, the heatsink does not dissipate the heat
sufficiently.
To prevent this issue, frequently inspect the heatsinks
and clean or remove any material preventing airflow
from going through the fins of the heatsink.
11
English (GB)

10. Technical data
Description PowerAdapt, 16 A PowerAdapt, 31 A PowerAdapt, 72 A
Min./max. ambient tem-
perature -10 to +40 °C (+50 °C) -10 to +40 °C (+50 °C) -10 to +40 °C (+50 °C)
Min./max. storage temper-
ature -25 to +60 °C -25 to +60 °C -25 to +60 °C
Relative humidity 80 % 80 % 80 %
Supply voltage AC 380-415 VAC 380-415 VAC 380-415 VAC
Supply voltage DC 450-800 VDC 450-800 VDC 450-800 VDC
Rated current 16 A 31 A 72 A
Weight 20 kg 30 kg 34 kg
Material Metal Metal Metal
Frequency 50/60 Hz 50/60 Hz 50/60 Hz
Phases 3 3 3
Enclosure class IP54 IP54 IP54
Cable sizes
• DC IN and OUT: 6
mm2
• Earth cable: 10 mm2
• AC IN and OUT: 4 × 6
mm2
• DC IN and OUT: 16
mm2
• Earth cable: 16 mm2
• AC IN and OUT: 4 ×
16 mm2
• DC IN and OUT: 35
mm2
• Earth cable: 16 mm2
• AC IN and OUT:
4 × 35 mm2
Minimum cable length 1.5 m 1.5 m 1.5 m
11. Disposing of the product
This product or parts of it must be disposed of in an
environmentally sound way.
1. Use the public or private waste collection service.
2. If this is not possible, contact the nearest
Grundfos company or service workshop.
The crossed-out wheelie bin
symbol on a product means
that it must be disposed of
separately from household
waste. When a product
marked with this symbol rea-
ches its end of life, take it to a
collection point designated by
the local waste disposal au-
thorities. The separate collec-
tion and recycling of such
products will help protect the
environment and human
health.
See also end-of-life information at
www.grundfos.com/product-recycling.
12
English (GB)

Español (ES) Instrucciones de instalación y funcionamiento
Traducción de la versión original en inglés
Contenido
1. Información general .............13
1.1 Indicaciones de peligro ............13
1.2 Notas .....................13
2. Presentación del producto .........14
2.1 Descripción del producto ...........14
2.2 Variantes ...................15
2.3 Uso previsto..................15
2.4 Identificación .................15
3. Recepción del producto ..........16
3.1 Inspección del producto ...........16
3.2 Contenido de la caja .............16
4. Requisitos de instalación..........16
4.1 Ubicación ...................16
5. Instalación mecánica ............17
5.1 Montaje del producto .............17
6. Conexión eléctrica..............18
7. Puesta en marcha del producto ......19
7.1 Grundfos GO Remote ............19
8. Arranque del producto ...........19
8.1 Funcionamiento ................19
8.2 Derrateo y temperatura ambiente ......19
9. Mantenimiento y revisión del producto..20
9.1 Mantenimiento ................20
10. Datos técnicos ................21
11. Eliminación del producto ..........21
1. Información general
Lea este documento antes de instalar el
producto. La instalación y el funcionamien-
to deben tener lugar de acuerdo con la
normativa local vigente y los códigos
aceptados de prácticas recomendadas.
1.1 Indicaciones de peligro
Las instrucciones de instalación y funcionamiento, de
seguridad y de mantenimiento de Grundfos pueden
contener los siguientes símbolos e indicaciones de
peligro.
PELIGRO
Indica una situación peligrosa que, de no
corregirse, dará lugar a un riesgo de muer-
te o lesión personal grave.
ADVERTENCIA
Indica una situación peligrosa que, de no
corregirse, podría dar lugar a un riesgo de
muerte o lesión personal grave.
PRECAUCIÓN
Indica una situación peligrosa que, de no
corregirse, podría dar lugar a un riesgo de
lesión personal leve o moderada.
Las indicaciones de peligro tienen la siguiente
estructura:
PALABRA DE SEÑALIZACIÓN
Descripción del riesgo
Consecuencias de ignorar la advertencia
• Acciones que deben ponerse en prácti-
ca para evitar el riesgo.
1.2 Notas
Las instrucciones de instalación y funcionamiento, de
seguridad y de mantenimiento de Grundfos pueden
contener los siguientes símbolos y notas.
Respete estas instrucciones para produc-
tos antideflagrantes.
Un círculo de color azul o gris con un sig-
no de admiración en su interior indica que
es preciso poner en práctica una acción.
Un círculo de color rojo o gris con una ba-
rra diagonal y puede que con un símbolo
gráfico de color negro indica que debe evi-
tarse o interrumpirse una determinada ac-
ción.
No respetar estas instrucciones puede dar
lugar a un mal funcionamiento del equipo
o a daños en el mismo.
Sugerencias y consejos que facilitan el tra-
bajo.
13
Español (ES)

2. Presentación del producto
2.1 Descripción del producto
El cuadro PowerAdapt es una solución de
combinación de fuentes de alimentación que usa la
energía solar como fuente principal y, si eso no basta,
la complementa con la fuente de alimentación de CA
conectada para generar una salida constante de
suministro eléctrico. Posibilita el funcionamiento
continuo y ofrece la opción de que el equipo siga
funcionando incluso si se produce una interrupción
del suministro eléctrico de CA.
1
3 5 6
2
4
78
9
10
TM077192
Ejemplo de configuración de un sistema con cuadro PowerAdapt
Pos. Descripción Pos. Descripción
1 Panel solar 6 RSI
2 Interruptor de CC 7 Bomba sumergible (SP)
3 Módulo de combinación 8 Interruptor de marcha en seco
4 Generador/red eléctrica 9 Tanque o torre de agua
5 Cuadro PowerAdapt 10 Interruptor de nivel
14
Español (ES)

2.2 Variantes
El cuadro PowerAdapt solo funciona con el inversor
RSI conectado externamente. Está disponible en 3
variantes:
• PowerAdapt, 16 A
• PowerAdapt, 31 A
• PowerAdapt, 72 A.
Consulte las instrucciones de instalación y
funcionamiento específicas de la unidad de control
MP 204 y el inversor RSI.
2.2.1 Unidad de control MP 204
La unidad de control MP 204 protege el inversor RSI
mediante la desconexión de la fuente de alimentación
de CA si se alcanza alguno de los límites de disparo.
Condiciones de disparo:
• temperatura;
• fase ausente;
• sobretensión;
• subtensión.
Entradas y salidas de sensores:
• Sensor Pt100 o Pt1000.
2.2.2 RSI
El inversor solar renovable Grundfos RSI es un
inversor solar sin conexión a la red eléctrica que
transforma la salida de CC de un panel solar en una
fuente de alimentación de CA apta para el
funcionamiento de una bomba. El inversor RSI puede
utilizarse en sistemas nuevos o ya existentes,
siempre que las especificaciones del motor sean
compatibles; además, también permite usar un
variador de frecuencia. Los siguientes tipos de
bombas Grundfos pueden formar parte de
aplicaciones con inversores RSI:
• CR
• SP
• NB, NK
• MTR
• CM
• TP.
2.3 Uso previsto
El cuadro PowerAdapt de Grundfos es una solución
de combinación de fuentes de alimentación que
garantiza una salida constante de suministro
eléctrico; para ello, suplementa la fuente de energía
solar con electricidad de CA procedente de una
fuente adicional en la medida necesaria. Esta
solución permite mantener la energía solar como
fuente principal de energía y, al mismo tiempo, ofrece
las ventajas propias del funcionamiento estable.
2.4 Identificación
2.4.1 Placa de características
In DC:
P6
S.N.:
EN 61439-2
Type:
P.N.:
U AC
P.c.:
In AC: Icc AC:
Assembled in Denmark
IP Class:
xxxxxxxx
DK - 8850 - Bjerringbro - Denmark
Tamb:
U DC
Weight:
Ifuse max
Icc DC:
123 4 5 6
9
10
1112
13
14
15
16
7
8
TM077184
Pos. Descripción
1 Nombre del producto
2 Número de versión y número de material
3 Suministro eléctrico (CA)
4 Corriente nominal de cortocircuito (CA)
5 Corriente nominal de cortocircuito (CC)
6 Suministro eléctrico (CC)
7 Fusible de reserva (máx.)
8 Rango de temperatura ambiente (mín.-máx.)
9 Número de serie
10 Marcas de homologación
11 Lugar de fabricación y código de la fábrica
12 Peso
13 Categoría de aislamiento
14 Código de fabricación (año y semana)
15 Corriente nominal (CC)
16 Corriente nominal (CA)
Información relacionada
6. Conexión eléctrica
15
Español (ES)

3. Recepción del producto
3.1 Inspección del producto
Antes de instalar el producto, lleve a cabo los
siguientes pasos:
1. Compruebe que el producto coincida con el
pedido.
2. Compruebe que las piezas visibles no estén
dañadas.
3. Si hay piezas dañadas o faltan piezas, póngase
en contacto con su distribuidor local de Grundfos
inmediatamente.
4. Vuelva a apretar los tornillos que puedan haberse
aflojado durante el transporte.
Información relacionada
6. Conexión eléctrica
3.2 Contenido de la caja
Estas instrucciones de instalación y funcionamiento
son válidas para el cuadro PowerAdapt de Grundfos.
El producto se suministra con los siguientes
documentos:
• Esquema de conexiones.
• Lista de piezas.
• Plano de corte.
• Instrucciones de instalación y funcionamiento de
la unidad de control MP 204.
• Instrucciones de instalación y funcionamiento del
inversor RSI (solo si el cuadro de control incluye
un inversor RSI).
4. Requisitos de instalación
4.1 Ubicación
• Instale el producto en un lugar a salvo de
inundaciones.
• Asegúrese de que la temperatura ambiente no
exceda los límites.
• Instale el producto tan cerca como sea posible de
las bombas, los sensores y los accesorios
conectados.
• El producto debe protegerse de la exposición
directa a la luz solar y la lluvia.
• Debe poderse acceder con facilidad al equipo.
• Instale el producto bajo una cubierta protectora o
encapsúlelo para evitar la luz solar directa y la
lluvia.
• Instalación en interiores: Este producto debe
instalarse en una sala bien ventilada para
garantizar una refrigeración adecuada de los
componentes.
16
Español (ES)

5. Instalación mecánica
5.1 Montaje del producto
Este producto está diseñado para su instalación
sobre una superficie lisa y vertical. Los prensacables
deben quedar orientados hacia abajo.
Con objeto de garantizar la suficiente ven-
tilación, debe dejarse libre un espacio mí-
nimo de 200 mm (8") a cada lado del cua-
dro.
1. Taladre los orificios necesarios en la superficie.
Use las medidas indicadas a continuación según
el tipo de cuadro. Para más información acerca
de los diferentes tipos de cuadros, consulte el
catálogo técnico del producto seleccionado.
2. Coloque tacos en los orificios, si es necesario.
3. Enrosque los cuatro tornillos en los orificios de
montaje y apriételos en orden cruzado.
W
L
L1
H
TM077195
Dimensiones para 16 A
PowerAdapt (3 × 380-415 V CA, 16 A)
Pos. Descripción
W 500 mm
L 500 mm
L1 530 mm
H 250 mm
W1
L
L1
H
W
TM077196
Dimensiones para 31 A y 72 A
PowerAdapt (3 × 380-415 V CA, 31 A y 72 A)
Pos. Descripción
W 600 mm
W1 650 mm
L 600 mm
L1 630 mm
H 300 mm
17
Español (ES)

6. Conexión eléctrica
ADVERTENCIA
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐Desconecte el suministro eléctrico an-
tes de realizar conexiones eléctricas.
Asegúrese de que la fuente de alimen-
tación no se pueda conectar por acci-
dente.
‐Todas las conexiones eléctricas deben
efectuarse según los esquemas eléctri-
cos suministrados con el sistema.
‐Una vez finalizada la instalación, com-
pruebe y apriete los conectores apli-
cando el par de apriete adecuado. El
valor adecuado del par de apriete es
1,2-1,5 N·m.
PRECAUCIÓN
Superficie caliente
Riesgo de lesión personal leve o modera-
da
‐Algunas zonas del cuadro pueden ca-
lentarse. Dichas zonas están marca-
das con una etiqueta.
Descripción general de los componentes del
cuadro
1
4 5 6 7
2 3
TM077166
Pos. Descripción
1 Interruptor diferencial para MP 204
2 Contactor de CA
3 Unidad de control MP 204
4 Diodos de bloqueo
5 Entrada/Salida de CC (DC IN/OUT)
6 Bloques de terminales
7 Entrada de CA (AC IN)
Bloques de terminales
1 2 3 4 5 6 7 8 9 10 11
TM077168
Pos. Descripción
1 Entrada para sensor Pt100/Pt1000
2 Entrada para sensor Pt100/Pt1000
3 Salida L1
4 Salida L2
5 Salida L3
6 Tierra
7 Tierra
8 L1
9 L2
10 L3
11 Neutro
Terminales de entrada y salida de CC
1 2 3 4
TM077169
Pos. Descripción
1 Entrada de CC+ (DC+ IN)
2 Entrada de CC− (DC− IN)
3 Salida de CC+ (DC+ OUT)
4 Salida de CC− (DC− OUT)
18
Español (ES)

Información relacionada
2.4.1 Placa de características
3.1 Inspección del producto
7. Puesta en marcha del producto
Lleve a cabo las comprobaciones descritas a
continuación antes del arranque inicial:
1. Compruebe que los paneles solares estén
instalados conforme a lo especificado en las
instrucciones de instalación y funcionamiento y en
la normativa local en vigor.
2. Asegúrese de que las conexiones eléctricas se
establezcan conforme a lo especificado en las
instrucciones de instalación y funcionamiento y en
la normativa local en vigor.
3. Al conectar la fuente de alimentación de CC,
asegúrese de conectar correctamente los cables
a los terminales positivos y negativos del cuadro
PowerAdapt y el inversor RSI.
4. La bomba debe instalarse de acuerdo con las
instrucciones de instalación y funcionamiento
correspondientes.
5. Asegúrese de que todas las conexiones a tierra
estén conectadas a un punto equipotencial.
7.1 Grundfos GO Remote
El producto está diseñado para la comunicación
inalámbrica por radio o infrarrojos con
Grundfos GO Remote.
Grundfos GO Remote permite habilitar funciones y
proporciona acceso a información general de estado,
los datos técnicos del producto y los parámetros de
funcionamiento actuales.
Use Grundfos GO Remote en conjunto con la interfaz
móvil Grundfos MI 301:
+
1
TM077056
Pos. Descripción
1
Grundfos MI 301:
Módulo independiente que permite la comuni-
cación por radio o infrarrojos. Use este módu-
lo en conjunto con un dispositivo inteligente
Android o iOS mediante una conexión Blue-
tooth.
8. Arranque del producto
Debe configurar el inversor RSI en función del motor
y la bomba instalados. Consulte las instrucciones de
instalación y funcionamiento del inversor RSI.
Compruebe que el conjunto formado por el inversor
RSI, el motor y la bomba funcione conforme a las
especificaciones.
8.1 Funcionamiento
El sistema garantiza el funcionamiento automático.
Cuando el sistema está encendido, la fuente de CC
alimenta directamente el inversor RSI. La fuente de
CA se conecta con un retardo de encendido de
3 minutos. El retardo de 3 minutos proporciona
protección contra transitorios de tensión durante el
arranque cuando el sistema se usa como generador.
8.2 Derrateo y temperatura ambiente
En condiciones máximas de funcionamiento, la
temperatura ambiente no puede superar los 40 °C.
Se admiten temperaturas ambiente superiores, pero
solo con la corriente de derrateo indicada en la
gráfica siguiente.
25
50
75
100
150
-10 0 10 20 30 40 50
A
B
TM081533
Temperatura ambiente y corriente nominal
Pos. Descripción
A Corriente de salida nominal (%)
B Temperatura ambiente (°C)
19
Español (ES)

9. Mantenimiento y revisión del
producto
ADVERTENCIA
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐Desconecte la fuente de alimentación
antes de comenzar a trabajar con el
producto. Asegúrese también de que
la fuente de alimentación no se pueda
conectar accidentalmente.
‐Después de apagar, espere el período
de tiempo indicado en la etiqueta del
inversor RSI antes de trabajar con el
producto. Para más información, con-
sulte las instrucciones de instalación y
funcionamiento del inversor RSI.
‐Todas las conexiones eléctricas deben
efectuarse según los esquemas eléctri-
cos suministrados con el sistema.
1. Si el producto presenta algún defecto, consulte
las instrucciones de instalación y funcionamiento
de la unidad de control MP 204 y el inversor RSI.
2. Póngase en contacto con Grundfos si el problema
no desaparece.
net.grundfos.com/qr/i/96650480
Instrucciones de instalación y funcionamiento de la
unidad de control MP 204
net.grundfos.com/qr/i/98464145
Instrucciones de instalación y funcionamiento del
inversor RSI
net.grundfos.com/qr/i/99116147
Instrucciones avanzadas de instalación y
funcionamiento del inversor RSI
9.1 Mantenimiento
PELIGRO
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐Las actividades de mantenimiento e
inspección deben ser llevadas a cabo
por un electricista debidamente cualifi-
cado.
PELIGRO
Descarga eléctrica
Riesgo de muerte o lesión personal grave
‐Desconecte las fuentes de alimenta-
ción y garantice la desconexión cons-
tante durante las labores de manteni-
miento del variador y la carga.
Si la variante cuenta con disipadores, estos deberán
recibir el adecuado mantenimiento para que el
funcionamiento tenga lugar correctamente. Si los
disipadores están cubiertos de polvo u otros
materiales, como telarañas, no disiparán
suficientemente el calor.
Para evitar este problema, inspeccione con
frecuencia los disipadores y limpie o elimine el
material que impida que fluya el aire a través de las
aletas de los disipadores.
20
Español (ES)
