GRUNDFOS INSTRUCTIONS
JP Booster PS
Jet pumps
Installation and operating instructions
File no. 703194

2

JP Booster PS
3
Table of contents
English (US)
Installation and operating instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Español (MX)
Instrucciones de instalación y funcionamiento. . . . . . . . . . . . . . . . . . . . 13
Français (CA)
Notice d'installation et de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 24

4
(QJOLVK86
English (US) Installation and operating instructions
Original installation and operating
instructions.
CONTENTS Page
1. Limited warranty
Products manufactured by GRUNDFOS PUMPS
CORPORATION (Grundfos) are warranted to
the original user only to be free of defects in
material and workmanship for a period of
24 months from date of installation, but not more
than 30 months from date of manufacture.
Grundfos' liability under this warranty shall be
limited to repairing or replacing at Grundfos'
option, without charge, FOB Grundfos' factory or
authorized service station, any product of
Grundfos' manufacture. Grundfos will not be
liable for any costs of removal, installation,
transportation, or any other charges which may
arise in connection with a warranty claim.
Products which are sold but not manufactured
by Grundfos are subject to the warranty
provided by the manufacturer of said products
and not by Grundfos' warranty. Grundfos will not
be liable for damage or wear to products caused
by abnormal operating conditions, accident,
abuse, misuse, unauthorized alteration or repair,
or if the product was not installed in accordance
with Grundfos' printed installation and operating
instructions.
To obtain service under this warranty, the
defective product must be returned to the
distributor or dealer of Grundfos' products from
which it was purchased together with proof of
purchase and installation date, failure date, and
supporting installation data. Unless otherwise
provided, the distributor or dealer will contact
Grundfos or an authorized service station for
instructions.
Any defective product to be returned to
Grundfos or a service station must be sent
freight prepaid; documentation supporting the
warranty claim and/or a Return Material
Authorization must be included if so instructed.
GRUNDFOS WILL NOT BE LIABLE FOR ANY
INCIDENTAL OR CONSEQUENTIAL
DAMAGES, LOSSES, OR EXPENSES ARISING
FROM INSTALLATION, USE, OR ANY OTHER
CAUSES. THERE ARE NO EXPRESS OR
IMPLIED WARRANTIES, INCLUDING
MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, WHICH EXTEND
BEYOND THOSE WARRANTIES DESCRIBED
OR REFERRED TO ABOVE.
Some jurisdictions do not allow the exclusion or
limitation of incidental or consequential
damages and some jurisdictions do not allow
limit actions on how long implied warranties may
last. Therefore, the above limitations or
exclusions may not apply to you. This warranty
gives you specific legal rights and you may also
have other rights which vary from jurisdiction to
jurisdiction.
1. Limited warranty 4
2. Symbols used in this document 5
3. Introduction 5
3.1 Delivery and handling 5
3.2 Applications 5
3.3 Identification 6
4. Installation 7
4.1 Mechanical installation 7
4.2 Adjusting the pressure switch 8
4.3 Tank pressure setting 8
5. Electrical connection 8
5.1 Voltage switching 9
6. Operation 9
6.1 Startup 9
7. Maintenance and service 10
7.1 Frost protection 10
7.2 Startup after a period of inactivity 10
7.3 Periodic cleaning 10
7.4 Service 10
8. Technical data 10
8.1 Approvals 10
9. Troubleshooting 11
9.1 Motor 11
9.2 Pump 12
9.3 Pressure switch 12
10. Disposal 12
Warning
Prior to installation, read these
installation and operating
instructions. Installation and
operation must comply with local
regulations and accepted codes of
good practice.
Warning
This booklet should be left with the
owner of the pump for future
reference and information
regarding its operation.

5
(QJOLVK86
2. Symbols used in this document
3. Introduction
Grundfos jet pumps are of very high quality.
Combined with proper installation, your
Grundfos jet pump will give you many years of
reliable service.
To ensure the proper installation of the pump,
carefully read the complete manual before
attempting to install the pump.

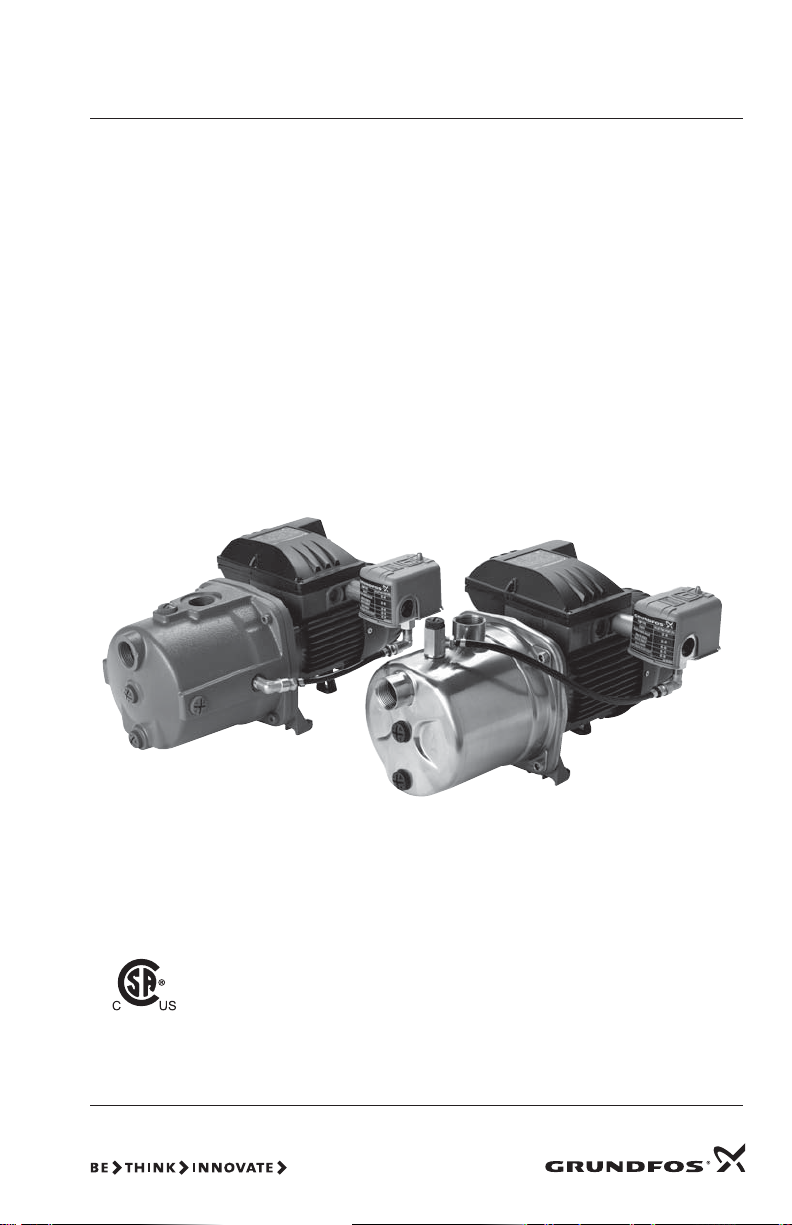

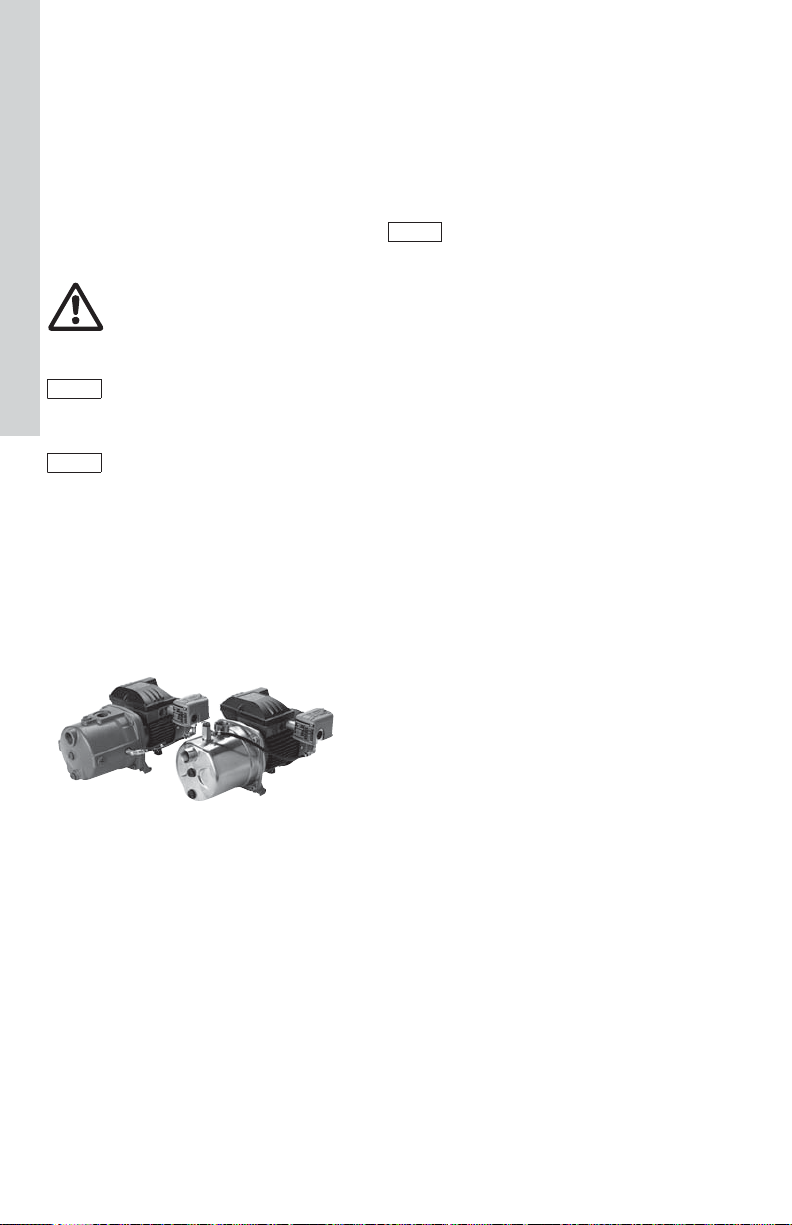

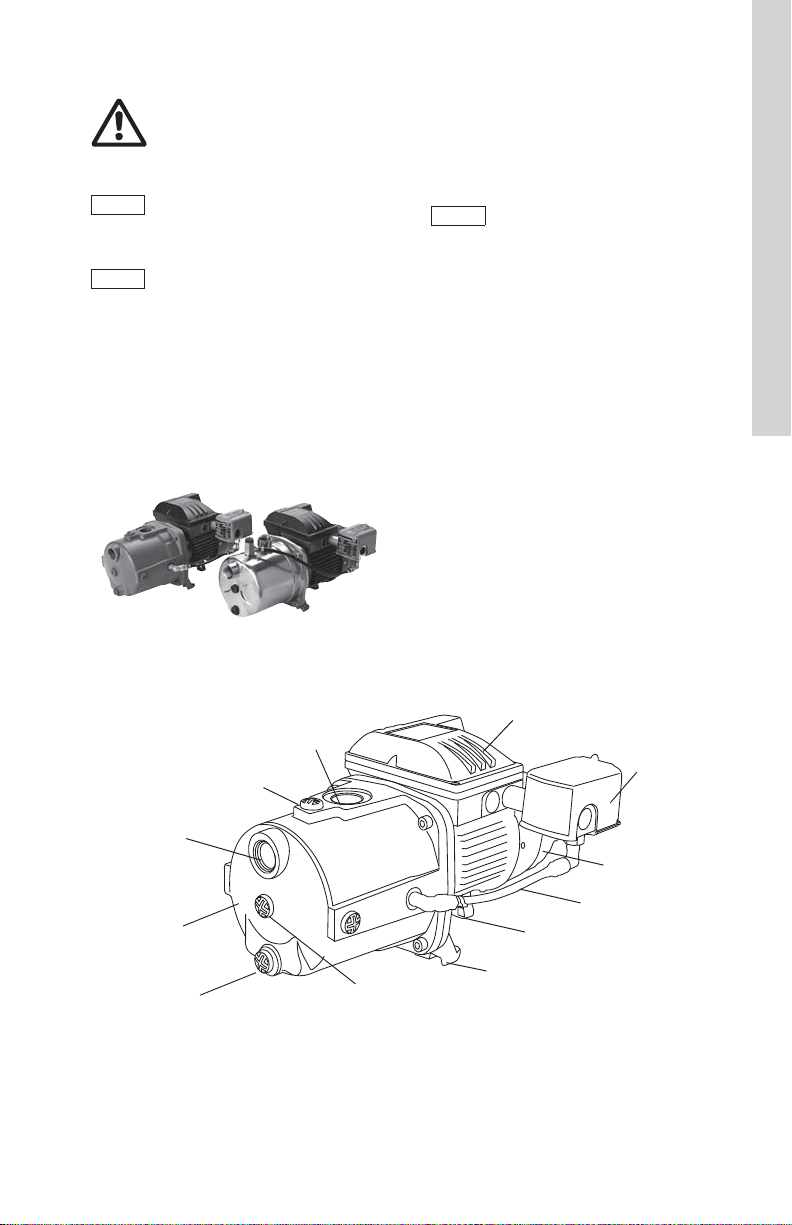

Fig. 1 Grundfos jet pumps
3.1 Delivery and handling
3.1.1 Delivery
Shipment inspection
Examine the pump carefully to make sure no
damage has occurred during shipment.
3.1.2 Handling
The packing is specially designed to protect it
from damage.
During unpacking and prior to installation,
make sure that the pump is not dropped or
mishandled.
3.2 Applications
The line of self-priming centrifugal jet pumps is
designed for shallow well, deep well, and
convertible pump applications.
The pumps provide excellent suction capacity.
The pumps are particularly suitable for domestic
water supply systems, light agricultural and
industrial water transfer applications.
Furthermore, the pumps are ideal for small
farming applications and gardens.
3.2.1 Pumped liquids
The Grundfos jet pumps, type JP, are horizontal,
self-priming centrifugal pumps designed for
pumping water and other thin, non-aggressive
and non-explosive liquids, not containing solid
particles or fibers.
If the pump has been used for dirty liquids, e.g.
pool water, it must be flushed through with clean
water immediately after use.

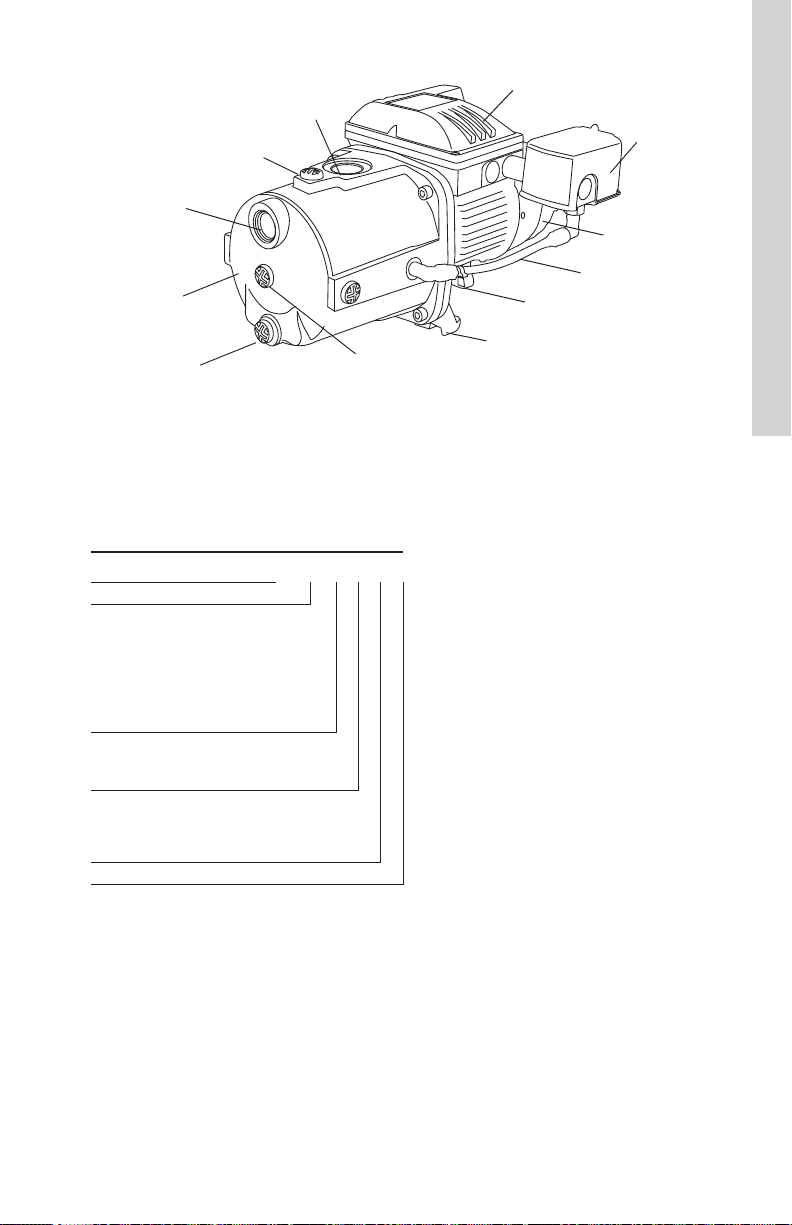

Fig. 2 Pump components*
* Models differ.
Warning
If these safety instructions are not
observed, it may result in personal
injury.
&DXWLRQ
If these safety instructions are not
observed, it may result in
malfunction or damage to the
equipment.
1RWH
Notes or instructions that make the
job easier and ensure safe
operation.
TM05 1394 2611
&DXWLRQ
The pump should remain in the
packing until installation.
TM051345 2611
Priming
port
Suction
port
Pump
housing
Drain
plug Nozzle
clean-out port
Pump
foot
Motor
bracket
Pressure
switch cable
Fan cover
Pressure
switch
Terminal cover
Discharge
port

6
(QJOLVK86

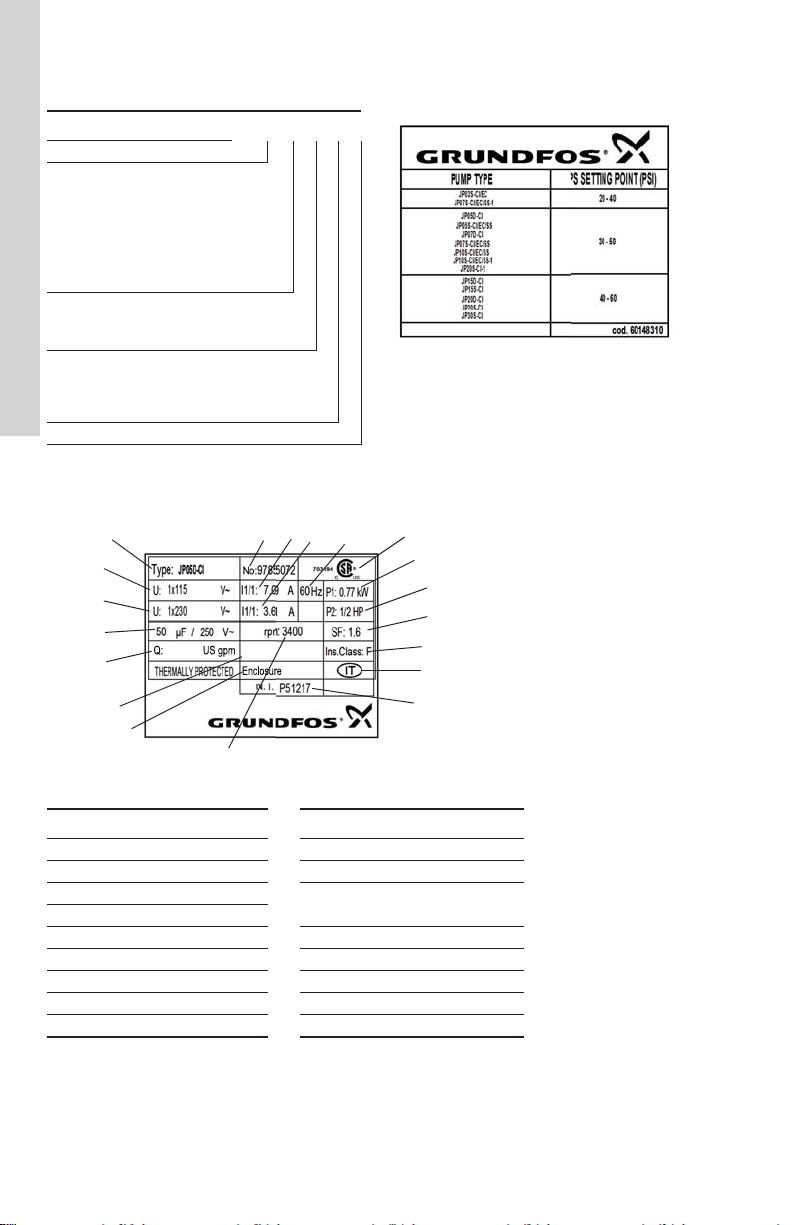

3.3 Identification
3.3.1 Type key - NAMREG 3.3.2 Pressure switch nameplate
Fig. 3 Example of pressure switch
nameplate
3.3.3 Pump nameplate
Fig. 4 Example of pump nameplate
Example JP 05 S CI 1
Jet Pump
Horsepower
03:
05:
07:
10:
15:
20:
30:
1/3
1/2
3/4
1
1-1/2
2
3
Well type
S:
D:
Shallow well
Deep well
Material
CI:
SS:
EC:
Cast iron
Stainless steel
Engineered composite
Alternative performance
TM05 3851 1712
TM05 3850 1712
Pos. Description Pos. Description
1 Type 10 Insulation class
2 Model 11 Country of origin
3 Supply voltage 12 Production company and date
code (year and week - yyww)
4 Maximum current
5 Frequency 13 Capacitor
6Approval 14Flow
7 Input power 15 Head
8 Output power 16 Enclosure class
9 Service factor 17 Rpm
12
3
3
445
11
67
8
9
10
12
13
14
15
16 17

7
(QJOLVK86
4. Installation
We recommend that installation is carried out by
skilled personnel in possession of the technical
qualifications required by the specific legislation
in force.
The term skilled personnel means persons
whose training, experience and instruction, as
well as their knowledge of the respective
standards and requirements for accident
prevention and working conditions, have been
approved by the person in charge of plant
safety, authorizing them to perform all the
necessary activities, during which they are able
to recognize and avoid all dangers.
Use is allowed only if the electric system is in
possession of safety precautions in accordance
with the regulations in force in the country where
the product is installed.
4.1 Mechanical installation
4.1.1 Pump location
The pump must be located in a well-ventilated
place, protected from unfavorable weather
conditions and with an environmental
temperature not exceeding 104 °F (40 °C).
It is always good practice to place the pump as
close as possible to the liquid to be pumped.
4.1.2 Pump position
The pump must be installed only in horizontal
position. To prevent movement and vibrations,
anchor the pump firmly to a horizontal surface.
See fig. 5.
Fig. 5 Anchor pump firmly in horizontal
position
4.1.3 Pipework
Ensure that metal piping does not exert undue
strain on the connections, thus preventing
deformations or breakages.
The internal diameter of the pipework must
never be smaller than the diameter of the
suction port.
We recommend to fit a foot valve to the end of
the suction pipe.
For suction depths of over 13 ft or with long
horizontal stretches, we recommend to use an
intake hose with a diameter larger than that of
the intake aperture of the pump.
To prevent the formation of air pockets, the
intake hose must slope slightly upward toward
the pump. See fig. 6.
If the intake pipe is made of rubber or flexible
material, always check that it is of the reinforced
type to avoid throttling due to suction.
The pipes must be adequately supported on
either side of the pump to avoid straining the
connections.
Fig. 6 Intake hose must slope slightly
upward
Warning
All electrical work should be
performed by a qualified
electrician in accordance with the
latest edition of the National
Electrical Code, local codes and
regulations.
Warning
Verify that the electrical supply
has been switched OFF before
making any connections.
The pump should not be
connected to the electrical system
until it has been properly installed
in the piping system.
1RWH
See the wiring diagram on the
inside of the protective cover fitted
on the Square D pressure switch.
1RWH
Ensure that the maximum ambient
temperatures do not exceed
+104 °F (+40 °C).
TM05 1173 2411
1RWH
Never use unnecessary force when
connecting the pipes.
TM05 1182 2411

8
(QJOLVK86
4.2 Adjusting the pressure switch
1. Turn nut #1 (large nut) clockwise to raise
cut-on/off pressures.
2. Turn nut #2 (small nut) clockwise to raise off
pressure only.
4.3 Tank pressure setting
* With no water pressure
5. Electrical connection
In fixed installations, safety standards require
the use of isolating switches with a fuse-carrier
base.
Single-phase motors are provided with built-in
thermal overload protection with automatic reset
and may be connected directly to the power
supply.
1RWH
See the wiring diagram on the
inside of the protective cover fitted
on the Square D pressure switch.
1RWH
A full turn of adjustment nut is
equal to 2 1/2 psi.
Switch cut-on
pressure Tank air pre-charge *
20 18
30 28
40 38
Warning
All electrical work should be
performed by a qualified electrician
in accordance with the latest
edition of the National Electrical
Code, local codes and regulations.
Warning
Ensure that the voltage on the
power supply is the same as the
voltage shown on the motor
nameplate. A faulty motor or
winding can cause electrical shock
that could be fatal, whether touched
directly or conducted through
standing water. For this reason,
proper grounding of the pump to
the power supply’s grounding
terminal is required for safe
installation. The above-ground
metal plumbing should be
connected to the power supply as a
ground as described in Article
250-80 of the National Electrical
Code or Section 26-954 of the
Canadian Electrical Code.
1RWH
See the wiring diagram on the
inside of the protective cover fitted
on the Square D pressure switch.

9
(QJOLVK86
5.1 Voltage switching
5.1.1 Fitting the voltage converter
See fig. 7.
1. Check the voltage indicated on the side of
the voltage converter.
2. Turn the indicator so that the desired voltage
points towards the side with the "M" lock
catch.
3. The arrow on the converter next to the
required voltage must be aligned with the "F"
arrow on the housing.
4. Push the coverter into position until the
reference catch "M" clips in place.

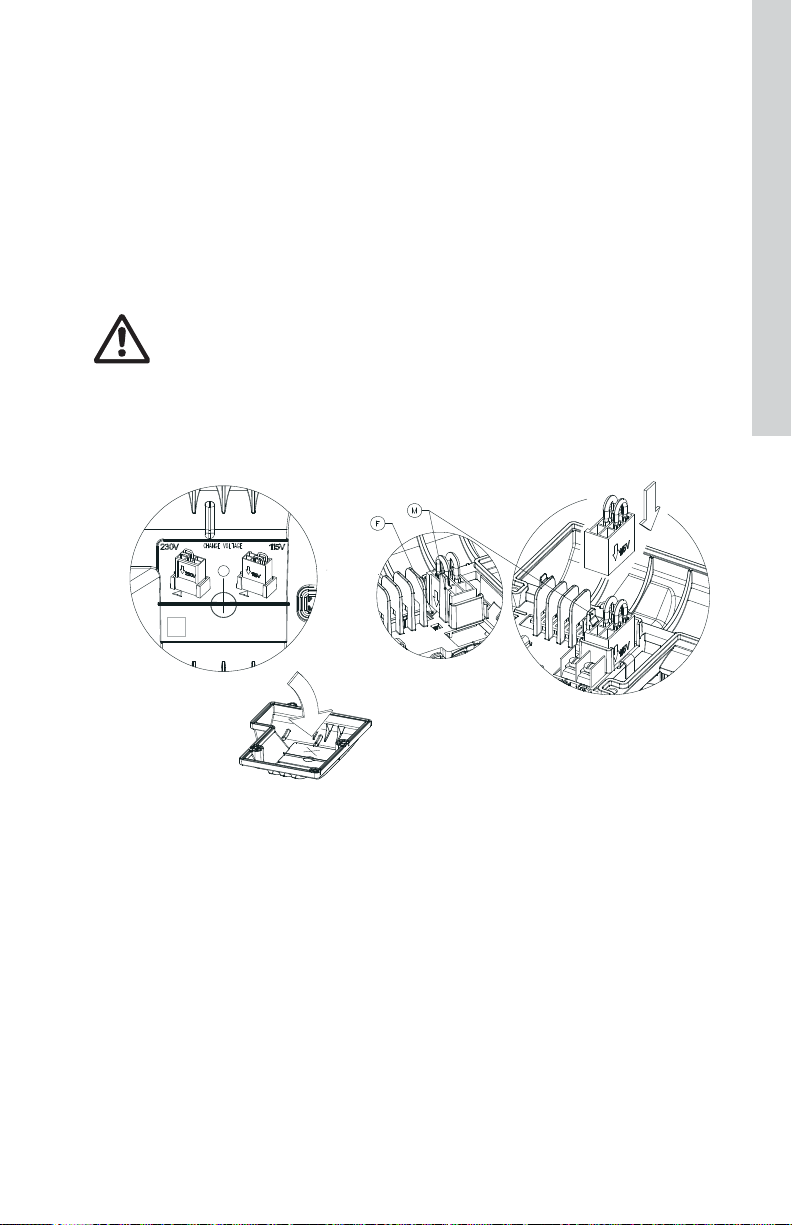

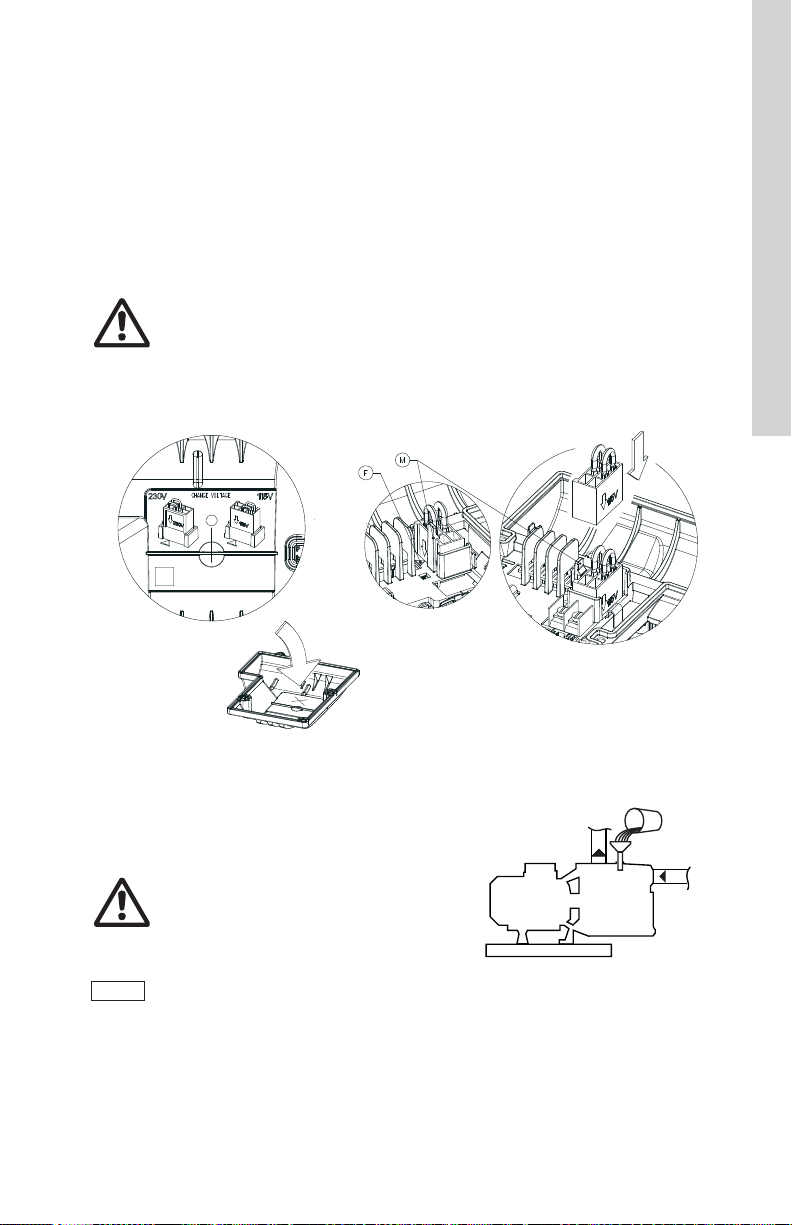

Fig. 7 Voltage switching
6. Operation
6.1 Startup
Before starting up, check that the pump is
properly primed. See fig. 8.

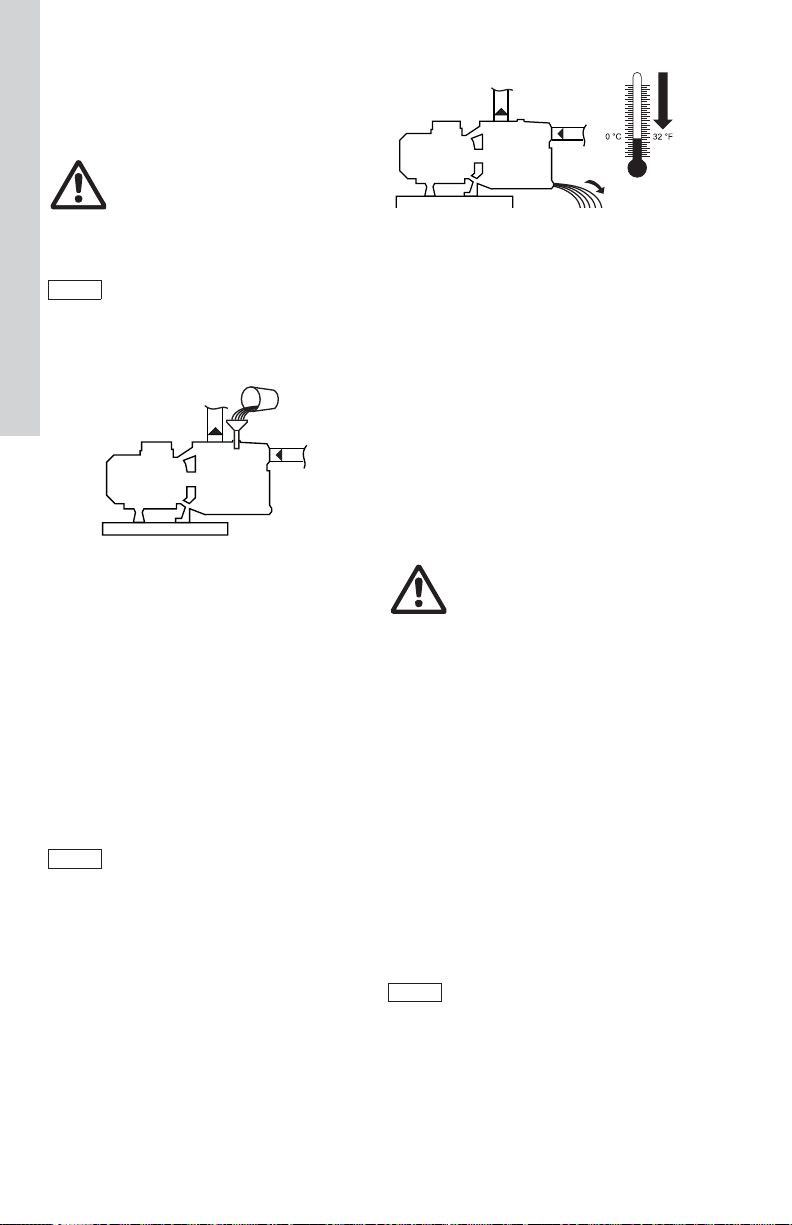

Fig. 8 Pump must be primed before
startup
Fill it completely with clean water by means of
the hole provided after having removed the filler
cap on the pump body. This ensures that the
mechanical seal is well lubricated and that the
pump immediately starts to work regularly.
The filling cap must then be screwed back on
carefully.
Warning
Do not pull the voltage switching
plug by the wires. Use only a firm
hand grip around the voltage
switching plug to avoid damage.
TM05 1185 2411
Warning
Do not start the pump until it has
been completely filled with liquid.
Dry operation causes irreparable
damage to the mechanical seal.
&&DXWLRQ
The pump should not be started
more than 20 times in one hour
so as not to subject the motor to
excessive thermal shock.
TM05 1183 2411

10
(QJOLVK86
7. Maintenance and service
7.1 Frost protection
If there is any risk of frost damage, the pump
body must be completely emptied through the
drain cap (see fig. 9) to prevent possible
cracking of the hydraulic components.
Fig. 9 Draining pump via drain cap
7.2 Startup after a period of inactivity
Even at temperatures above freezing, in the
event of prolonged inactivity, it is advisable to
completely empty the pump body through the
drain cap. See fig. 9.
When starting after long periods of inactivity, the
startup operations listed in section 6. Operation
must be repeated. The pump must be filled with
liquid before it is started up again.
7.3 Periodic cleaning
In normal operation, the pump does not require
any specific maintenance. However, it may be
necessary to clean the hydraulic parts when a
decrease in performance is observed. The pump
must not be dismantled except by skilled
personnel in possession of the qualifications
required by the regulations in force.
Procedure:
1. Remove clean-out port plug located below
the inlet port. See fig. 10.
2. Insert a thin device (such as an ice pick or
bradawl) and gently move it in a "push and
pull" motion to dislodge any debris.
3. Reinstall clean-out port plug.
Fig. 10 Locating nozzle clean-out port
7.4 Service
All the spare parts used in repairs must be
original ones and the accessories must be
approved by the manufacturer so as to be able
to guarantee maximum safety of the machines
and systems in which they may be fitted.
If Grundfos is requested to service the pump,
Grundfos must be contacted with details about
the pumped liquid, etc. before the pump is
returned for service. Otherwise Grundfos can
refuse to accept the pump for service.
Possible costs of returning the pump are paid by
the customer.
However, any application for service (no matter
to whom it may be made) must include details
about the pumped liquid if the pump has been
used for liquids which are injurious to health or
toxic.
8. Technical data
Refer to pump nameplate.
8.1 Approvals
File no. 703194
&DXWLRQ
Protect pump from the danger of
freezing temperatures which may
damage the pump components.
TM05 1184 2411
Warning
All repairs and maintenance must
be carried out only after having
disconnected the pump from the
power supply.
&DXWLRQ
During clean out, take care not to
break the plastic piece located in
the center of the nozzle clean-out
port.
TM051345 2611
11RWH
Any modification of the pump not
authorized beforehand will relieve
the manufacturer of all
responsibility and void the pump’s
warranty.
11RWH
If a pump has been used for a liquid
that is injurious to health or toxic,
the pump will be classified as
contaminated.
Max. operating pressure: 116 psi
(8 bar)
Liquid temperature range: +32 °F to +95 °F
(0 °C to +35 °C)
Max. relative humidity of air 95 %
Storage temperature range: +14 °F to +104 °F
(-10 °C to 40 °C)
Voltage tolerance ± 6 %
Nozzle
clean-out port

11
(QJOLVK86
9. Troubleshooting
9.1 Motor
Problem Possible cause Possible remedy
1. The motor does not
start and makes no
noise.
a) Check the electric connections. If the fault is repeated
immediately, this means that the
motor is short circuiting.
b) Check that the motor is live. If the fault is repeated
immediately, this means that the
motor is short circuiting.
c) Check the protection fuses. If fuses are burnt out, change
them.
d) Check that the pressure switch is
live.
Verify power at the switch
terminals.
e) Ensure that the tank pre-loading
pressure is not higher than the
minimum value of the pressure
switch.
Set the pre-loading pressure 3 psi
below the minimum value of the
pressure switch.
2. The motor does
not start but makes
noise.
a) Ensure that the power supply
values are the same as the
values on the nameplate.
Correct any errors.
b) Ensure that the connections have
been made correctly.
Correct any errors.
c) Look for possible blockages in
the pump or motor.
Remove the blockage.
d) Check the condition of the
capacitor.
Replace the capacitor.
3. The motor turns
with difficulty.
a) Check the voltage which may be
insufficient.
Correct any errors.
b) Check whether any moving parts
are scraping against fixed parts.
Eliminate the cause of the
scraping.
4. The motor does
not stop when the
demand for water
has ceased.
a) Ensure that the value at which
the pressure switch is set to stop
the motor is not higher than the
pressure than the pump can
generate (suction + delivery).
Set the pressure switch at a lower
pressure.
b) Check that the pressure switch
contacts move freely.
Otherwise change the pressure
switch.

12
(QJOLVK86
9.2 Pump
9.3 Pressure switch
10. Disposal
This product or parts of it must be disposed of in
an environmentally sound way:
1. Use the public or private waste collection
service.
2. If this is not possible, contact the nearest
Grundfos company or service workshop.
Subject to alterations.
Problem Possible cause Possible remedy
1. The pump does not
deliver.
a) The pump has not been primed
correctly.
Review section 6.1 Startup.
b) The diameter of the intake pipe is
insufficient.
Replace the pipe with a larger
diameter one.
c) Blocked foot valve. Clean the foot valve.
2. The pump does not
prime.
a) The intake pipe or the foot valve
is taking in air.
Correct the problem and prime
again.
b) The downward slope of the
intake pipe favors the formation
of air pockets.
Correct the inclination of the
intake pipe.
3. The pump supplies
insufficient flow.
a) Blocked foot valve. Clean the foot valve.
b) The impeller is worn or blocked. Remove the obstructions or
replace the worn parts.
c) The diameter of the intake pipe is
insufficient.
Replace the pipe with one with a
larger diameter.
4. The pump vibrates
and operates
noisily.
a) Check that the pump and the
pipes are firmly anchored.
Fix the loose parts more carefully.
b) There is cavitation in the pump,
that is the demand for water is
higher than it is able to pump.
Reduce the intake height or check
for load losses.
c) The pump is running above its
plate characteristics.
It may be useful to limit the flow at
delivery.
Problem Possible cause Possible remedy
5. The pressureswitch
starts and stops
frequently during
normal water
delivery.
a) Check the setting of the pressure
switch to see if it is too low.
Increase the setting values of the
pressure switch until the problem
is overcome.
Do not forget to reset the
minimum intervention pressure.
b) Check that the diaphragm of the
expansion chamber (if used) is
unbroken.
Otherwise remove the fault.

13
(VSD³RO0;
Español (MX) Instrucciones de instalación y funcionamiento
CONTENIDO Página 1. Garantía limitada
GRUNDFOS PUMPS CORPORATION
(Grundfos) garantiza exclusivamente al usuario
original que los productos fabricados por dicha
empresa se encontrarán libres de defectos de
materiales y mano de obra durante un periodo
de 24 meses a partir de la fecha de instalación,
sin superar en ningún caso los 30 meses a partir
de la fecha de fabricación. La responsabilidad
de Grundfos en el ámbito de esta garantía se
limitará a la reparación o sustitución, a decisión
de Grundfos, de forma gratuita y debiendo el
comprador correr con los gastos de transporte
hasta la fábrica o centro de servicio autorizado
de Grundfos, de cualquier producto fabricado
por Grundfos. Grundfos no se hará responsable
de ningún costo derivado de la retirada, la
instalación o el transporte del producto ni de
cualquier otro gasto que pudiera surgir en
relación con una reclamación en garantía.
Aquellos productos comercializados por
Grundfos que no hayan sido fabricados por
dicha empresa se encontrarán sujetos a la
garantía proporcionada por el fabricante del
producto correspondiente y no a la garantía de
Grundfos. Grundfos no se responsabilizará de
aquellos daños o deterioros que sufran los
productos como consecuencia de condiciones
de operación anómalas, accidentes, abusos,
usos indebidos, alteraciones o reparaciones no
autorizadas o instalaciones no realizadas de
acuerdo con las instrucciones impresas de
instalación y operación de Grundfos.
Si desea recibir asistencia al amparo de esta
garantía, deberá devolver el producto defec-
tuoso al distribuidor o proveedor de productos
Grundfos donde lo haya adquirido, adjuntando
con el mismo una prueba de compra, así como
las fechas de instalación y avería y los datos
relacionados con la instalación. A menos que se
indique de otro modo, el distribuidor o proveedor
se pondrá en contacto con Grundfos o con un
centro de servicio autorizado para solicitar ins-
trucciones.
Cualquier producto defectuoso que deba ser
devuelto a Grundfos o a un centro de servicio
deberá enviarse a portes pagados, incluyendo
la documentación relacionada con la reclama-
ción en garantía y/o una Autorización de devolu-
ción de material, si así se solicita.
GRUNDFOS NO SE RESPONSABILIZARÁ DE
AQUELLOS DAÑOS, PÉRDIDAS O GASTOS
ACCIDENTALES O RESULTANTES QUE
PUDIERAN DERIVARSE DE LA INSTALACIÓN
O EL USO DE SUS PRODUCTOS, NI TAM-
POCO DE CUALQUIERA OTRA CAUSA QUE
EMANE DE LOS MISMOS. NO EXISTEN
GARANTÍAS EXPRESAS O IMPLÍCITAS,
INCLUIDAS AQUELLAS DE COMERCIABILI-
DAD O IDONEIDAD PARA UN FIN DETERMI-
NADO, QUE AMPLÍEN LAS GARANTÍAS QUE
SE DESCRIBEN O A LAS QUE SE HACE
REFERENCIA EN EL PÁRRAFO ANTERIOR.
1. Garantía limitada 13
2. Símbolos utilizados en este
documento 14
3. Introducción 14
3.1 Entrega y manipulación 14
3.2 Usos 14
3.3 Identificación 15
4. Instalación 17
4.1 Instalación mecánica 17
4.2 Ajuste del interruptor de presión 18
4.3 Ajuste de la presión del depósito 18
5. Conexión eléctrica 18
5.1 Conmutación de voltaje 19
6. Operación 20
6.1 Arranque 20
7. Mantenimiento y servicio 20
7.1 Protección contra congelación 20
7.2 Arranque tras un periodo de
inactividad 20
7.3 Limpieza periódica 20
7.4 Reparación 21
8. Datos técnicos 21
8.1 Homologaciones 21
9. Solución de problemas 22
9.1 Motor 22
9.2 Bomba 23
9.3 Interruptor de presión 23
10. Eliminación 23
Aviso
Leer estas instrucciones de insta-
lación y funcionamiento antes de
realizar la instalación. La instala-
ción y el funcionamiento deben
cumplir con las normativas locales
en vigor.
Aviso
Este manual debe quedar en pose-
sión del propietario de la bomba a
fin de que pueda consultarlo y obte-
ner información acerca de la opera-
ción del equipo con posterioridad.

14
(VSD³RO0;
Ciertas jurisdicciones no admiten la exclusión o
limitación de los daños accidentales o resultan-
tes; otras rechazan la imposición de limitaciones
en cuanto a la duración de las garantías implíci-
tas. Es posible, por tanto, que las limitaciones o
exclusiones anteriores no le sean de aplicación.
Esta garantía le confiere derechos legales espe-
cíficos. Puede que disponga de otros derechos
en virtud de su jurisdicción.
2. Símbolos utilizados en este
documento
3. Introducción
Las bombas de inyección de Grundfos presen-
tan un elevado nivel de calidad. Correctamente
instalada, una bomba de inyección de Grundfos
proporciona muchos años de servicio fiable.
Lea este manual atenta e íntegramente antes de
intentar instalar la bomba para garantizar la
correcta ejecución de la operación.
Fig. 1 Bombas de inyección de Grundfos
3.1 Entrega y manipulación
3.1.1 Entrega
Inspección tras la recepción
Examine la bomba detenidamente para asegu-
rarse de que no ha sufrido ningún daño durante
el transporte.
3.1.2 Manipulación
El embalaje ha sido diseñado especialmente
para proteger el equipo frente a posibles daños.
Asegúrese de que la bomba no pueda caerse
ni sea manipulada de forma incorrecta
durante el desembalaje previo a la instalación.
3.2 Usos
Las bombas de inyección centrífugas autoce-
bantes han sido diseñadas para pozos de poca
profundidad, pozos de gran profundidad y otros
usos como bomba convertible.
Las bombas ofrecen una excelente capacidad
de succión.
Este tipo de bombas es particularmente ade-
cuado para sistemas domésticos de suministro
de agua y otras aplicaciones agrarias e indus-
triales de transferencia ligera de agua.
Asimismo, son bombas ideales para pequeñas
granjas y jardines.
3.2.1 Líquidos bombeados
Las bombas de inyección de Grundfos son
aptas para el bombeo de líquidos limpios,
ligeros, no agresivos y no explosivos, que no
contengan partículas sólidas o fibras.
Las bombas Grundfos, tipo jet JP, son
horizontales, autocebantes bombas centrífugas
diseñadas para el bombeo de agua y otros
líquidos que son claros , no agresivos, no
explosivos, que no contengan partículas sólidas
o fibras.
Si la bomba ha sido utilizada para líquidos
sucios, por ejemplo agua de una piscina, bomba
hay que lavarse con agua limpia
inmediatamente después del uso.
Aviso
Si estas instrucciones no son
observadas puede tener como
resultado daños personales.
3UHFDXFLµQ
Si estas instrucciones de seguri-
dad no son observadas puede
tener como resultado daños para
los equipos.
1RWD
Notas o instrucciones que hacen
el trabajo más sencillo garanti-
zando un funcionamiento seguro.
TM05 1394 2611
3UHFDXFLµQ
La bomba debe permanecer en su
embalaje hasta la instalación.

15
(VSD³RO0;
Fig. 2 Componentes de la bomba *
* Los modelos difieren.
3.3 Identificación
3.3.1 Nomenclatura - NAMREG
TM051345 2611
Puerto de
cebado
Puerto de
succión
Carcasa de
la bomba
Tapón
de aire Puerto de
limpieza
Pata de la
bomba
Abrazadera
del motor
Cable del interruptor
de presión
Cubierta del
ventilador
Interruptor
de presión
Cubierta de la terminal
Puerto de
descarga
Ejemplo JP 05 S CI 1
Jet Pump (bomba de inyección)
Caballo de fuerza
03:
05:
07:
10:
15:
20:
30:
1/3
1/2
3/4
1
1-1/2
2
3
Tipo de pozo
S:
D:
Pozos poco profundos
Para pozos de gran profundidad
Material
CI:
SS:
EC:
Hierro fundido
Acero inoxidable
Compuestos de ingeniería
Rendimiento alternativo

16
(VSD³RO0;
3.3.2 Bomba placa de nombre
Fig. 3 Ejemplo, bomba placa de nombre
3.3.3 Interruptor de presión placa de nombre
Fig. 4 Ejemplo, interruptor de presión
placa de nombre
TM05 3850 1712
Pos. Description Pos. Description
1 Tipo 10 Clase de aislamiento
2 Modelo 11 País de origen
3 Tensión de alimentación 12 Empresa producción y el código de fecha
(año y semana - XX / XX)
4 Corriente máxima
5 Frecuencia 13 Condensador
6 Aprobación 14 Flujo
7 Potencia de entrada 15 Cabeza
8 Potencia de salida 16 Clasificación de recinto
9 Factor de servicio 17 Rpm
12
3
3
445
11
67
8
9
10
12
13
14
15
16 17
TM05 3851 1712

17
(VSD³RO0;
4. Instalación
Se recomienda que la instalación sea ejecutada
por personal experto, en posesión de las cualifi-
caciones técnicas establecidas por la legislación
en vigor a tal efecto.
Se considera personal experto a aquellas perso-
nas cuya formación, experiencia, educación y
conocimientos en cuanto a las normas y requisi-
tos en materia de prevención de accidentes y
condiciones laborales han sido homologados
por el responsable de seguridad de la instala-
ción, y que cuentan con autorización para ejecu-
tar todas las actividades necesarias, a lo largo
de las cuales están capacitadas para reconocer
y evitar toda situación de peligro.
El uso sólo está permitido si el sistema de sumi-
nistro eléctrico está dotado de las medidas de
seguridad exigidas por las normas en vigor en el
país en el que tenga lugar la instalación del pro-
ducto.
4.1 Instalación mecánica
4.1.1 Ubicación de la bomba
La bomba debe ubicarse en un lugar bien venti-
lado, protegido de las condiciones meteorológi-
cas desfavorables y cuya temperatura ambiente
no supere los 104 °F (40 °C).
Es siempre recomendable colocar la bomba tan
cerca como sea posible del líquido que deba
bombear.
4.1.2 Posición de la bomba
La instalación de la bomba sólo debe tener lugar
en posición horizontal. Sujete la bomba firme-
mente a una superficie horizontal para evitar
que se mueva o vibre. Consulte la fig. 5.
Fig. 5 Firme sujeción de la bomba en
posición horizontal
4.1.3 Tuberías
Asegúrese de que las tuberías metálicas no
sometan a tensión las conexiones para evitar
que estas puedan deformarse o romperse.
El diámetro interno de las tuberías no debe ser
inferior al diámetro del puerto de succión en
ningún caso.
Se recomienda instalar una válvula de pie en el
extremo de la tubería de succión.
En instalaciones con profundidades de succión
superiores a 13 pies o tramos horizontales de
gran longitud, se recomienda usar una man-
guera de admisión con un diámetro superior al
de la apertura de admisión de la bomba.
La manguera de admisión debe quedar ligera-
mente inclinada hacia la bomba en sentido
ascendente para evitar la formación de bolsas
de aire. Consulte la fig. 6.
Si la manguera de admisión está fabricada en
caucho u otro material flexible, compruebe
siempre que sea de tipo reforzado para evitar la
obturación de aquella como resultado de la
succión.
Las tuberías deben contar con el apoyo ade-
cuado por ambos extremos de la bomba a fin de
evitar que sometan a tensión las conexiones.
Aviso
Todas las tareas relacionadas con
la conexión eléctrica del equipo
deben ser llevadas a cabo por un
electricista cualificado, de acuerdo
con lo descrito en la edición más
reciente del Código Eléctrico
Nacional y los códigos y normas
locales en vigor.
Aviso
Compruebe que el suministro
eléctrico se encuentre desactivado
antes de llevar a cabo cualquier
conexión.
La bomba no debe conectarse al
sistema de suministro eléctrico
antes de haber sido correctamente
instalada como parte del sistema
de tuberías.
1RWD
Consulte el esquema de conexio-
nes que encontrará en la cara inte-
rior de la cubierta protectora del
interruptor de presión Square D.
1RWD
Asegúrese de que la temperatura
ambiente no supere los +104 °F
(+40 °C).
TM05 1173 2411
1RWD
No aplique demasiada fuerza
durante la conexión de la bomba a
las tuberías.

18
(VSD³RO0;
Fig. 6 La manguera de admisión debe
quedar ligeramente inclinada en
sentido ascendente
4.2 Ajuste del interruptor de presión
1. Gire la tuerca n.° 1 (grande) hacia la dere-
cha para elevar las presiones de corte/paro.
2. Gire la tuerca n.° 2 (pequeña) hacia la dere-
cha para elevar sólo la presión de paro.
4.3 Ajuste de la presión del depósito
* Sin presión de agua
5. Conexión eléctrica
En instalaciones de carácter fijo, las normas de
seguridad exigen el uso de conmutadores
aislantes con una base portafusibles.
Los motores monofásicos están equipados con
sistemas de protección térmica y contra sobre-
carga con dispositivo de restablecimiento auto-
mático y se pueden conectar directamente a la
fuente de alimentación.
TM05 1182 2411
1RWD
Consulte el esquema de conexio-
nes que encontrará en la cara inte-
rior de la cubierta protectora del
interruptor de presión Square D.
1RWD
Una vuelta completa de la tuerca
de ajuste equivale a 2 1/2 psi.
Presión de corte Precarga de aire del
depósito *
20 18
30 28
40 38
Aviso
Todas las tareas relacionadas con
la conexión eléctrica del equipo
deben ser llevadas a cabo por un
electricista cualificado, de acuerdo
con lo descrito en la edición más
reciente del Código Eléctrico
Nacional y los códigos y normas
locales en vigor.
Aviso
Asegúrese de que el voltaje de la
fuente de alimentación coincida
con el voltaje indicado en la placa
de características del motor.
Un motor o bobinado defectuosos
pueden causar descargas
eléctricas letales, bien por contacto
directo o por conducción a través
del agua. Ello confiere especial
importancia a la correcta conexión
de la bomba al terminal de tierra de
la fuente de alimentación a fin de
garantizar la seguridad de la
instalación. La fontanería metálica
descubierta debe conectarse a la
fuente de alimentación como
elemento de tierra, de acuerdo con
lo descrito en el Artículo 250-80 del
Código Eléctrico Nacional o la
sección 26-954 del Código Eléctrico
Canadiense.
1RWD
Consulte el esquema eléctrico que
encontrará en la cara interior de la
cubierta del interruptor de presión
Square D.

19
(VSD³RO0;
5.1 Conmutación de voltaje
5.1.1 Instalación del convertidor de voltaje
Consulte la fig. 7.
1. Compruebe el voltaje indicado en el lateral
del convertidor de voltaje.
2. Gire el indicador de modo que el voltaje
deseado quede orientado hacia el lado en el
que se encuentra la pestaña de fijación "M".
3. La flecha del convertidor situada junto al
voltaje deseado debe quedar alineada con la
flecha "F" de la carcasa.
4. Encaje el convertidor y presione hasta que
quede sujeto por la pestaña de fijación "M".
Fig. 7 Conmutación de voltaje
Aviso
No desconecte el conector de
conmutación de voltaje tirando de
los cables. Sujete el conector de
conmutación de voltaje firmemente
con la mano para desconectarlo sin
causar daños.
TM05 1185 2411

20
(VSD³RO0;
6. Operación
6.1 Arranque
Compruebe que la bomba se encuentre bien
cebada antes de arrancarla. Consulte la fig. 8.
Fig. 8 La bomba debe cebarse antes de
arrancarla
Retire el tapón de llenado de la bomba y llénela
completamente de agua limpia a través del orifi-
cio al efecto. Ello permite garantizar que el sello
mecánico se encuentre bien lubricado y que la
bomba pueda comenzar a funcionar inmediata-
mente con normalidad.
Enrosque de nuevo el tapón de llenado con
cuidado.
7. Mantenimiento y servicio
7.1 Protección contra congelación
Si existe riesgo de daños por congelación, la
bomba deberá vaciarse completamente a través
del orificio de drenaje (consulte la fig. 9) con
objeto de evitar el posible agrietamiento de los
componentes hidráulicos.
Fig. 9 Drenaje de la bomba a través del
orificio de drenaje
7.2 Arranque tras un periodo de
inactividad
Es aconsejable vaciar la bomba completamente
a través del orificio de drenaje si se prevé que
atraviese un periodo prolongado de inactividad,
aun cuando este transcurra a temperaturas
superiores a la temperatura de congelación.
Consulte la fig. 9.
Lleve a cabo la operación de arranque descrita
en la sección 6. Operación al poner en marcha
la bomba tras un periodo prolongado de inactivi-
dad. La bomba debe llenarse de líquido antes
de arrancarla de nuevo.
7.3 Limpieza periódica
Sometida a un régimen de operación normal,
la bomba no requiere mantenimiento específico.
Aun así, puede que sea necesario limpiar las
piezas hidráulicas si se aprecia una reducción
en el nivel de rendimiento. El desmontaje de la
bomba sólo debe ser llevado a cabo por perso-
nal experto, en posesión de las cualificaciones
exigidas por las normas en vigor.
Procedimiento:
1. Retire el tapón del puerto de limpieza,
situado bajo el puerto de entrada.
Consulte la fig. 10.
2. Inserte un objeto delgado
(como un mondadientes o un punzón)
y desplácelo hacia dentro y hacia fuera para
eliminar los residuos acumulados.
3. Vuelva a instalar el tapón del puerto de
limpieza.
Aviso
No ponga en marcha la bomba
hasta que se encuentre completa-
mente llena de líquido.
La operación en seco de la bomba
puede causar daños irreparables al
sello mecánico.
3UHFDXFLµQ
La bomba no debe ponerse en mar-
cha más de 20 veces por hora para
evitar que el motor sufra excesivas
alteraciones térmicas.
TM05 1183 2411
3UHFDXFLµQ
Proteja la bomba contra temperatu-
ras de congelación; estas podrían
dañar los componentes de la
bomba.
TM05 1184 2411
Aviso
Las operaciones de reparación y
mantenimiento sólo deben llevarse
a cabo una vez desconectada la
bomba de la fuente de alimenta-
ción.
3UHFDXFLµQ
Durante la limpieza, tenga cuidado
de no romper la pieza de plástico
situada en la boquilla del centro de
limpieza.
