Grundfos Unilift KP 150 User manual

UNILIFT KP 150, KP 250, KP 350
Installation and operating instructions
UNILIFT KP 150, KP 250, KP 350
Installation and operating instructions
Other languages
http://net.grundfos.com/qr/i/96894217
GRUNDFOS INSTRUCTIONS

UNILIFT KP 150, KP 250, KP 350
English (GB)
Installation and operating instructions ..................................5
Български (BG)
Упътване за монтаж и експлоатация.................................24
Čeština (CZ)
Montážní a provozní návod ........................................45
Deutsch (DE)
Montage- und Betriebsanleitung .....................................62
Dansk (DK)
Monterings- og driftsinstruktion ......................................84
Eesti (EE)
Paigaldus- ja kasutusjuhend.......................................102
Español (ES)
Instrucciones de instalación y funcionamiento...........................120
Suomi (FI)
Asennus- ja käyttöohjeet .........................................139
Français (FR)
Notice d'installation et de fonctionnement..............................156
Ελληνικά (GR)
Οδηγίες εγκατάστασης και λειτουργίας................................176
Hrvatski (HR)
Montažne i pogonske upute .......................................198
Magyar (HU)
Telepítési és üzemeltetési utasítás ..................................215
Italiano (IT)
Istruzioni di installazione e funzionamento .............................235
Lietuviškai (LT)
Įrengimo ir naudojimo instrukcija ....................................255
Latviešu (LV)
Uzstādīšanas un ekspluatācijas instrukcija .............................273
Nederlands (NL)
Installatie- en bedieningsinstructies ..................................291
Polski (PL)
Instrukcja montażu i eksploatacji....................................311
3
Table of contents

Português (PT)
Instruções de instalação e funcionamento .............................332
Română (RO)
Instrucţiuni de instalare şi utilizare...................................351
Srpski (RS)
Uputstvo za instalaciju i rad .......................................370
Svenska (SE)
Monterings- och driftsinstruktion ....................................388
Slovensko (SI)
Navodila za montažo in obratovanje .................................406
Slovenčina (SK)
Návod na montáž a prevádzku .....................................423
Türkçe (TR)
Montaj ve kullanım kılavuzu .......................................442
Українська (UA)
Інструкції з монтажу та експлуатації ................................460
中文 (CN)
安装和使用说明书 ..............................................482
Bahasa Indonesia (ID)
Petunjuk pengoperasian dan pemasangan.............................495
Macedonian (MK)
Упатства за монтирање и ракување ................................514
(AR) ةيبرعلا
    .............................................536
Appendix A..................................................551
4UNILIFT KP 150, KP 250, KP 350
Table of contents

Bahasa Indonesia (ID) Petunjuk pengoperasian dan pemasangan
Terjemahan dari versi asli bahasa Inggris
Daftar isi
1. Informasi umum ............. 495
1.1 Pernyataan bahaya ............ 495
1.2 Catatan .................. 496
2. Menerima produk ............ 496
2.1 Memeriksa produk ............ 496
3. Memasang produk............ 496
3.1 Lokasi ................... 496
3.2 Pemasangan mekanik .......... 497
3.3 Sambungan listrik ............. 500
4. Menghidupkan produk ......... 502
4.1 UNILIFT KP-A............... 502
4.2 UNILIFT KP-AV .............. 502
4.3 UNILIFT KP-M .............. 502
5. Pengenalan produk ........... 503
5.1 Kegunaan ................. 503
5.2 Cairan yang dipompa ........... 503
5.3 Identifikasi................. 505
6. Menyervis produk ............ 506
6.1 Perawatan produk ............ 506
6.2 Membersihkan pompa .......... 506
6.3 Perkakas perbaikan............ 508
6.4 Pompa yang tercemar .......... 509
7. Pencarian masalah produk ....... 510
8. Data teknis ................ 512
8.1 Suhu penyimpanan ............ 512
8.2 Kondisi pengoperasian .......... 512
8.3 Tingkat kebisingan suara ......... 512
9. Membuang produk ........... 513
1. Informasi umum
Bacalah dokumen ini sebelum Anda me-
masang produk. Pemasangan dan peng-
operasian harus sesuai dengan regulasi
setempat serta pedoman penggunaan
yang benar.
Bacalah dokumen ini dan petunjuk pema-
sangan dan pengoperasian versi online
sebelum Anda memasang produk. Pema-
sangan dan pengoperasian harus sesuai
dengan regulasi setempat serta pedoman
penggunaan yang benar.
Perangkat ini dapat digunakan oleh anak
berusia 8 tahun atau lebih dan orang de-
ngan gangguan fisik, sensor atau mental
atau kurang pengalaman atau pengetahu-
an jika mereka di bawah pengawasan atau
diberi tahu cara menggunakan perangkat
yang aman serta memahami bahayanya.
Anak-anak dilarang bermain dengan pe-
rangkat ini.
Pembersihan dan pemeliharaan perangkat
ini tidak boleh dilakukan oleh anak-anak
tanpa pengawasan.
1.1 Pernyataan bahaya
Simbol dan pernyataan bahaya berikut ini dapat
muncul dalam petunjuk pemasangan dan
pengoperasian Grundfos, petunjuk keselamatan dan
petunjuk servis.
BAHAYA
Menunjukkan situasi berbahaya yang, jika
tidak dihindari, akan mengakibatkan kema-
tian atau luka serius.
PERINGATAN
Menunjukkan situasi berbahaya yang, jika
tidak dihindari, dapat mengakibatkan ke-
matian atau luka serius.
HATI-HATI
Menunjukkan situasi berbahaya yang, jika
tidak dihindari, dapat mengakibatkan luka
ringan atau sedang.
Pernyataan bahaya disusun dalam urutan berikut:
KATA PERINGATAN
Penjelasan bahaya
Konsekuensi dari mengabaikan peringatan
• Tindakan untuk mencegah bahaya.
495
Bahasa Indonesia (ID)

1.2 Catatan
Simbol dan catatan berikut ini dapat muncul dalam
petunjuk pemasangan dan pengoperasian Grundfos,
petunjuk keselamatan dan petunjuk servis.
Perhatikan petunjuk ini untuk produk tahan
ledakan.
Lingkaran warna biru atau abu-abu de-
ngan simbol grafis putih menunjukkan
bahwa suatu tindakan harus diambil.
Lingkaran warna merah atau abu-abu de-
ngan garis diagonal, mungkin disertai sim-
bol grafis hitam, menunjukkan bahwa sua-
tu tindakan tidak boleh diambil atau harus
dihentikan.
Jika semua petunjuk ini tidak diperhatikan,
dapat mengakibatkan alat tidak berfungsi
atau rusak.
Tip dan saran untuk mempermudah peker-
jaan.
2. Menerima produk
PERINGATAN
Benda jatuh
Kematian atau luka serius
‐Simpan produk dalam posisi stabil se-
lama membuka kemasan.
‐Kenakan alat pelindung diri.
2.1 Memeriksa produk
Pastikan produk yang diterima sesuai dengan yang
dipesan.
Pastikan tegangan dan frekuensi produk sesuai
dengan tegangan dan frekuensi di lokasi
pemasangan.
3. Memasang produk
HATI-HATI
Bahan beracun
Luka ringan atau sedang
‐Produk akan dikategorikan sebagai ter-
cemar jika digunakan untuk cairan
yang membahayakan kesehatan atau
beracun.
‐Kenakan alat pelindung diri.
Pemasangan harus dilakukan oleh orang
yang dilatih khusus dan sesuai dengan pe-
raturan setempat.
Menurut standar EN 60335-2-41/A2:2010,
produk ini dengan kabel listrik sepanjang 5
meter hanya boleh digunakan untuk apli-
kasi di dalam ruangan.
3.1 Lokasi
Jangan lupa untuk memperpanjang kabel
minimal 3 m di atas permukaan air. Ini
membatasi kedalaman instalasi menjadi 7
m untuk pompa dengan kabel 10 m dan 2
m untuk pompa dengan kabel 5 m.
3.1.1 Ruang minimum untuk UNILIFT KP-A
Sumur, cekungan atau tangki harus diukur sesuai
kaitannya antara aliran air ke sumur, cekungan, atau
tangki dan kinerja pompa.
Jika pompa dipasang dengan pemasangan
permanen dengan sakelar apung, dimensi minimum
sumur, cekungan, atau tangki harus seperti dalam
gbr.Dimensi instalasi minimum, UNILIFT KP-A untuk
memastikan sakelar apung bebas bergerak. Sakelar
apung diatur sesuai dengan panjang kabel bebas
minimum. Lihat bagian Tingkat nyala dan mati..
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹‹‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹
‹
‹
‹
‹
‹
‹‹‹
‹
‹
‹
‹
‹‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹‹‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹‹‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹ ‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹‹‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
‹
400 mm
350mm
TM034445
Dimensi instalasi minimum, UNILIFT KP-A
496
Bahasa Indonesia (ID)

3.1.2 Ruang pemasangan untuk UNILIFT KP-AV
Untuk pompa dengan sakelar tingkat vertikal, dimensi
pemasangan minimum sumur, cekungan, atau tangki
harus seperti yang ditunjukkan pada gbr. Dimensi
pemasangan minimum, UNILIFT KP-AV.
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
··
·
·
·
·
·
··
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
·
ø 250 mm
400 mm
TM011109
Dimensi pemasangan minimum, UNILIFT KP-AV
3.1.3 Ruang minimum untuk UNILIFT KP-M
The pump requires no more space than the physical
dimensions of the pump. See Unilift KP-AV Unilift KP-
M in the Appendix.
3.2 Pemasangan mekanik
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Matikan pasokan listrik sebelum mena-
ngani produk ini.
‐Pastikan pasokan listrik tidak akan me-
nyala tanpa disengaja.
HATI-HATI
Elemen yang tajam
Luka ringan atau sedang
‐Kenakan alat pelindung diri.
‐Pastikan jangan sampai orang me-
nyentuh impeller pompa.
Pompa tidak boleh dipasang menggantung
dari kabel listrik atau pipa hisap.
3.2.1 Dudukan
Tempatkan pompa di atas pelat atau batu bata yang
memungkinkan saringan hisap bebas dari lumpur,
endapan atau material sejenis. Lihat gbr. Pompa
diletakkan di atas pelat.
¬¬¬¬¬¬ ¬¬
¬¬¬¬ ¬¬ ¬
¬¬¬¬ ¬¬
¬¬¬¬ ¬¬
¬¬¬¬ ¬¬
¬¬¬¬ ¬
¬¬¬¬ ¬
¬¬¬¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬ ¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
¬
TM001549
Pompa diletakkan di atas pelat
3.2.2 Mengangkat pompa
Jangan tarik atau angkat produk dengan
menggunakan kabel listrik.
Angkat pompa menggunakan pegangan pompa.
Jangan mengangkat pompa menggunakan kabel
listrik atau pipa ataupun selangnya.
Jika pompa dipasang di dalam sumur atau tangki,
turunkan dan angkat pompa dengan memakai kawat
atau rantai yang diikatkan ke pegangan pompa.
3.2.3 Memosisikan pompa
Pompa UNILIFT KP-A dan UNILIFT KP-M dapat
digunakan dalam posisi vertikal dengan saluran
pelepasan mengarah ke atas. Pompa dapat
digunakan dalam posisi horizontal maupun dalam
posisi miring dengan saluran pelepasan sebagai titik
tertinggi pompa. Lihat gbr. Cara memosisikan
UNILIFT KP-A dan UNILIFT KP-M.
Selama beroperasi, saringan saluran hisap harus
terendam penuh oleh cairan yang dipompa.
TM001548
Cara memosisikan UNILIFT KP-A dan UNILIFT KP-
M
Selalu letakkan Unillift KP-AV dalam posisi
vertikal.
Bila pipa atau selang telah disambungkan, letakkan
pompa dalam posisi operasi.
497
Bahasa Indonesia (ID)

Posisikan pompa sehingga saluran hisap pompa
tidak akan tersumbat atau sebagian tersumbat oleh
kotoran, lumpur, atau material serupa.
Untuk instalasi permanen, sumur harus dibersihkan
dari kotoran, kerikil, dll sebelum pompa dipasang.
3.2.4 Penyambungan pipa
Pasang pipa atau selang pelepasan pada pelepasan
Rp 1 1/4. Pipa baja dapat langsung disekrup ke
saluran pelepasan pompa.
Dalam instalasi permanen, pasang sambungan ke
pipa pelepasan untuk memudahkan pemasangan dan
pembongkaran. Jika menggunakan selang,
pasanglah sambungan selang.
Pada instalasi permanen dengan sakelar tingkat,
pasang katup satu arah pada pipa atau selang
pelepasan.
3.2.5 Tingkat nyala dan mati.
UNILIFT KP-A
Untuk pompa yang dilengkapi dengan sakelar apung,
perbedaan tingkat antara nyala dan matinya pompa
dapat disesuaikan dengan mengubah panjang kabel
bebas antara sakelar apung dan pegangan pompa.
• Kabel bebas yang semakin panjang akan
mengakibatkan pompa semakin jarang menyala
dan mati dan perbedaan tingkat menjadi besar.
• Kabel bebas yang semakin pendek akan
mengakibatkan pompa semakin sering menyala
dan mati dan perbedaan tingkat menjadi kecil.
Tingkat matinya pompa harus di atas saluran hisap
pompa untuk mencegah udara terhisap pompa.
‹‹‹‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹‹ ‹‹‹‹‹‹
‹‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹‹ ‹‹‹‹‹
‹‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹ ‹‹‹‹‹
‹‹‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹ ‹‹‹‹
‹‹‹‹‹‹‹‹‹
‹‹‹‹‹‹ ‹‹‹
‹‹‹‹‹‹‹‹‹
‹‹‹‹‹ ‹‹‹
‹‹‹‹‹‹‹‹‹
‹‹‹‹‹ ‹‹‹
‹‹‹‹‹‹‹
L
1
2
TM034446
Tingkat nyala dan mati, UNILIFT KP-A
Pos. Keterangan
1 Nyala
2 Mati
498
Bahasa Indonesia (ID)

Tingkat nyala dan mati UNILIFT KP-A
Panjang kabel
minimum (L):
70 mm
Panjang kabel
maksimum (L):
150 mm
Tipe pom-
pa
Nyala
[mm]
Mati
[mm]
Nyala
[mm]
Mati
[mm]
KP 150 A
KP 250 A 290 140 335 100
KP 350 A 300 150 345 110
UNILIFT KP-AV
Perbedaan tingkat untuk pompa dengan sakelar
tingkat vertikal tidak dapat disesuaikan. Tingkat nyala
dan mati seperti pada gbr. Tingkat nyala dan mati,
UNILIFT KP-AV.
1
2
TM011108
Tingkat nyala dan mati, UNILIFT KP-AV
Pos. Keterangan
1 Nyala
2 Mati
Tipe pompa
Sakelar tingkat vertikal
Nyala
[mm]
Mati
[mm]
UNILIFT KP 150 AV
UNILIFT KP 250 AV 180 100
UNILIFT KP 350 AV 190 110
499
Bahasa Indonesia (ID)

3.3 Sambungan listrik
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Matikan pasokan listrik sebelum Anda
menangani produk ini.
‐Pastikan pasokan listrik tidak akan hi-
dup tanpa disengaja.
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Pemasangan harus dilakukan dengan
alat pemutus arus sisa (RCD) dengan
arus kerja kurang dari 30 mA.
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Pastikan steker catu daya yang diser-
takan bersama produk ini sesuai de-
ngan regulasi setempat.
‐Steker harus memiliki sistem koneksi
arde protektif (PE) yang sama dengan
soket listrik. Jika tidak sama, gunakan-
lah adaptor yang sesuai jika diizinkan
oleh peraturan lokal.
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Kabel daya tanpa steker harus disam-
bungkan ke perangkat penghubung ca-
tu daya yang tergabung dalam kabel
tetap sesuai dengan peraturan setem-
pat terkait pemasangan kabel.
Semua penyambungan listrik harus dilaku-
kan oleh teknisi listrik resmi sesuai dengan
peraturan setempat.
Tergantung peraturan setempat, pompa
dengan kabel listrik 10 m harus digunakan
jika pompa digunakan sebagai pompa por-
tabel untuk pemakaian berbeda.
Pastikan bahwa pompa cocok dengan frekuensi dan
tegangan listrik yang tersedia di lokasi pemasangan.
Tegangan dan frekuensi tertera pada pelat label
pompa.
Pompa tidak boleh dihubungkan ke sakelar listrik
eksternal. Jika dipasang jauh dari sakelar, maka jenis
sakelarnya harus yang bisa dikunci.
Pompa tiga-fasa harus dihubungkan ke pemutus
sirkuit pelindung motor eksternal. Rating arus
pemutus sirkuit pelindung motor harus sesuai dengan
data kelistrikan yang tertera pada pelat label pompa.
Jika sakelar tingkat dihubungkan ke pompa tiga-fasa,
pemutus sirkuit pelindung motor harus dioperasikan
secara magnetis.
Pompa satu-fasa dan tiga-fasa dilengkapi pelindung
beban berlebih termal sehingga tidak diperlukan
pelindung motor tambahan. Kecuali untuk UNILIFT
KP 350, 3 x 200 V, 50 Hz, harus disambungkan ke
pemutus sirkuit pelindung motor.
Jika kelebihan beban, motor akan mati se-
cara otomatis. Setelah motor dingin sam-
pai suhu normal, motor secara otomatis
akan menyala kembali.
Pompa tiga-fase dengan sakelar apung, UNILIFT KP-
A, harus disambungkan ke pasokan listrik dengan
menggunakan kontaktor. Lihat gambar di bawah ini.
1
2 3 4
TM002011
Bagan pengkabelan
Pos. Keterangan
1 Kuning dan hijau
2 Abu-abu
3 Coklat
4 Hitam
M
NL-
1
1~
23
TM1040337
Bagan pengkabelan
500
Bahasa Indonesia (ID)

Pos. Keterangan
1 Kuning dan hijau
2 Biru
3 Coklat
501
Bahasa Indonesia (ID)

3.3.1 Memeriksa arah rotasi
Hanya untuk pompa tiga-fasa
Periksa arah rotasi setiap kali pompa disambungkan
ke instalasi baru.
1. Letakkan pompa ini di tempat yang datar.
2. Nyalakan kemudian matikan pompa.

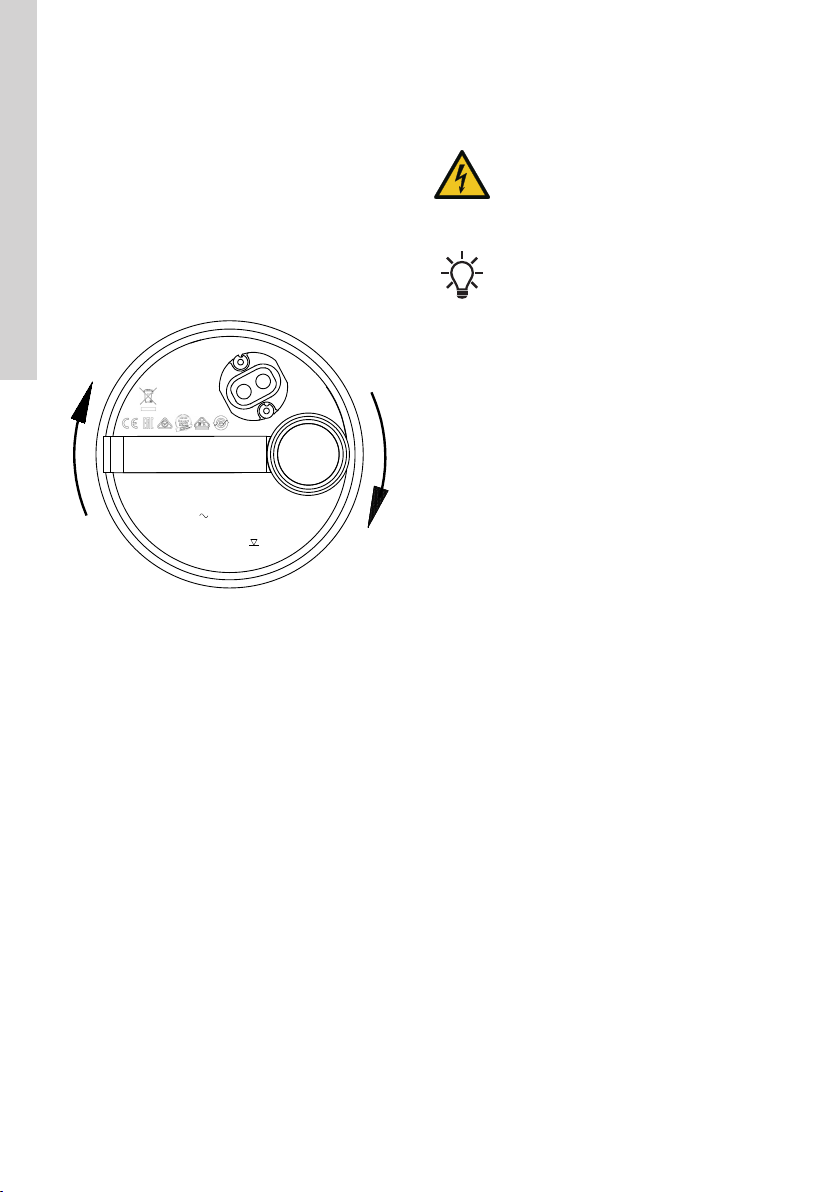

3. Amati pompa ketika dinyalakan. Jika pompa
menghasilkan sedikit sentakan ke kanan, lihat gbr.
Arah rotasi, arah rotasi motor benar. Jika
sentakannya ke kiri, tukar kedua fasa dalam
sambungan listrik.
XXXXXXX X
EN 12050- 2
IP6 8
Tmax XXX ° C
TYPE XXXXXXX XXXX X
Serial no. XXXX-XX-XXXX X
XXXXX X
Qmax XXXX m3/ h
Hmax XXX m
Ins. cl. F
Made in HUNGAR Y
XXX A
U XXXXXXX V XX H z
DK-8850 Bjerringbro, Denmark
XX m
P1 XXX W
0197
TM034482
Arah rotasi
Jika pompa disambungkan ke sistem pipa, periksa
arah rotasi dengan cara ini:
1. Nyalakan pompa lalu periksa kuantitas airnya.
2. Matikan pompa lalu tukar kedua fasa dalam
sambungan listrik.
3. Nyalakan pompa lalu periksa kuantitas airnya.
4. Matikan pompa.
5. Bandingkan hasil yang didapatkan pada poin 1
dan 3. Kuantitas air terbesar menunjukkan arah
rotasi yang benar.
4. Menghidupkan produk
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Jangan gunakan pompa di kolam re-
nang, kolam taman, atau tempat seru-
pa jika masih ada orang di dalam air.
Pompa boleh dijalankan sebentar untuk
memeriksa arah rotasi tanpa terendam da-
lam cairan yang dipompa.
1. Sebelum menyalakan pompa, pastikan saringan
saluran hisap sudah terpasang pada pompa dan
terendam air yang dipompa.
2. Buka katup pemisah, jika katup terpasang, lalu
periksa tingkat pengaturan sakelar.
4.1 UNILIFT KP-A
Pompa akan menyala dan mati secara otomatis,
tergantung pada tingkat cairan dan panjang kabel
sakelar apung.
Operasional paksa
Jika pompa digunakan untuk menguras cairan di
bawah tingkat pompa mati pada sakelar apung, maka
sakelar apung dapat disimpan dalam posisi yang
lebih tinggi dengan menempelkannya ke pipa
pelepasan.
Selama operasional paksa, periksa tingkat cairan
secara teratur untuk mencegah pompa bekerja tanpa
cairan.
4.2 UNILIFT KP-AV
Pompa akan menyala dan mati secara otomatis,
tergantung pada tingkat cairannya.
4.3 UNILIFT KP-M
Pompa dinyalakan dan dimatikan melalui sakelar
eksternal.
Untuk mencegah pompa bekerja tanpa cairan,
periksa tingkat cairan secara teratur selama operasi,
misalnya melalui pemantauan tingkat eksternal.
Untuk mengaktifkan pemancingan otomatis pada saat
dinyalakan, tingkat cairan harus minimal 30 mm.
Pompa dapat memompa hingga tingkat cairan 15
mm.
502
Bahasa Indonesia (ID)

5. Pengenalan produk
Pompa UNILIFT KP Grundfos tersedia dalam
beberapa versi berikut:
• UNILIFT
KP-A
Operasi nyala/mati otomatis melalui
sakelar apung.
• UNILIFT
KP-AV
Operasi nyala/mati otomatis melalui
sakelar tingkat vertikal.
• UNILIFT
KP-M
Operasi manual melalui sakelar
nyala/mati eksternal, tanpa sakelar
tingkat.
AB
TM011107
Pompa dengan sakelar tingkat
Pos. Keterangan
A UNILIFT KP-A dengan sakelar apung
BUNILIFT KP-AV dengan sakelar tingkat
vertikal
1 Pelepasan, Rp 1 1/4
2 Pegangan
3 Penjepit kabel
4 Saringan saluran hisap
5 Lengan pompa
6 Sakelar apung
7 Sakelar tingkat vertikal
5.1 Kegunaan
Pompa Grundfos UNILIFT KP adalah pompa benam
satu tahap yang dirancang untuk memompa air
limbah non-kakus, yaitu air limbah dari pancuran, bak
cuci, mesin cuci, dll.
Pompa ini mampu memompa air yang mengandung
kotoran dalam jumlah tertentu, tapi bukan batu dan
material serupa, tanpa tersumbat atau macet.
Pompa ini tersedia untuk operasi otomatis maupun
manual dan dapat dipasang secara permanen atau
digunakan sebagai pompa portabel.
Aplikasi
KP 150 KP 250 KP 350
Menguras gudang bawah tanah atau
bangunan yang kebanjiran ● ● ●
Penurunan air tanah ● ● ●
Memompa air dari tangki dan sumur
pengumpulan air drainase ● ● ●
Memompa air dari tangki dan sumur
air permukaan dengan saluran hisap
dari talang atap, lubang, terowongan,
dll.
● ● ●
Mengosongkan dan mengisi kolam
renang, kolam, tangki, dll. ● ● ●
Memompa air limbah dari mesin cuci,
bak mandi, bak cuci, dsb dari ba-
ngunan tingkat rendah hingga air se-
lokan
● ● ●
Kesalahan dalam penggunaan pompa, misalnya
mengakibatkan pompa tersumbat, dan keausan tidak
tercakup dalam garansi.
5.2 Cairan yang dipompa
Pompa ini mampu memompa air limbah yang berisi
jumlah partikel bulat yang terbatas. Memompa
partikel bulat yang melebihi ukuran partikel
maksimum pada pompa dapat menyumbat atau
merusak pompa.
Ukuran partikel maksimum: Lihat bagian 8.1 Suhu
penyimpanan.
Pompa ini tidak cocok untuk cairan berikut:
• kotoran
• cairan yang mengandung serat berukuran
panjang
• cairan yang mudah terbakar (minyak, bensin, dll)
• cairan agresif
• cairan yang berisi zat padat yang melebihi ukuran
partikel maksimum yang direkomendasikan
pompa.
503
Bahasa Indonesia (ID)

Pompa ini mengandung sekitar 70 ml cai-
ran motor non-toksin yang akan dicampur
dengan cairan yang dipompa ketika ada
kebocoran.
504
Bahasa Indonesia (ID)

5.3 Identifikasi
5.3.1 Pelat label
9660811 1
IP 68
Tmax XXX ° C
TYPE XXXXXXX XXXXX - XX - X
Serial no. XXXX -XX -XXXX A
XXXXXXXX M ot or XXXXXXX X
Qmax XXXX m3/ h
Hmax XXX m
In s. c l. F
Made in HUNGARY
XXX A
DK-8850 Bjerringbro, Denmark
XX m
P1 XXX W
4
67
8
10
11
12
16
17
18
19
13
XXXXXXX X
EN 12050- 2
15
5
20
U XXXXXXX V ± XX % XX H z
9
14
2
3
1
TM074470
Contoh pelat label
Pos. Keterangan
1 Nomor ID untuk Petunjuk Keselamatan
2 Nomor ID untuk Standar EN
3 Persetujuan
4 Tipe produk
5 Nomor produk
6 Tegangan arus listrik[V]
7 Toleransi tegangan [%]
8 Input Daya [W]
9 Frekuensi[Hz]
10 Kelas isolasi
11 Arus listrik maks.[A]
12 Kelas isolasi
13 Kode pabrik dan kode produksi (tahun dan
pekan)
14 Model
15 Tata letak pelat label
16 Suhu cairan maks.[°C]
17 Laju aliran maks.[m3/h]
18 Kepala/Head maks.[m]
19 Kedalaman instalasi maksimum [m]
20 Nomor motor
5.3.2 Pengenal tipe
Contoh: UNILIFT KP 150 A 1
Code Explanation Designation
UNILIFT KP Cakupan tipe
150
250
350
Output motor
pengenal P22
[W]
A
Operasi otoma-
tis dengan sa-
kelar apung
Kontrol tingkatAV
Operasi otoma-
tis dengan sa-
kelar tingkat
vertikal
M
Operasi manual
tanpa sakelar
tingkat
1 Satu fasa Motor
3 Tiga fasa
505
Bahasa Indonesia (ID)

6. Menyervis produk
BAHAYA
Kejutan listrik
Kematian atau luka serius
‐Matikan catu daya sebelum menangani
produk ini.
‐Pastikan pasokan listrik tidak akan me-
nyala tanpa disengaja.
HATI-HATI
Elemen yang tajam
Luka ringan atau sedang
‐Kenakan alat pelindung diri.
HATI-HATI
Bahan beracun
Luka ringan atau sedang
‐Produk akan dikategorikan sebagai ter-
cemar jika telah digunakan pada cairan
yang membahayakan kesehatan atau
beracun.
‐Kenakan alat pelindung diri.
HATI-HATI
Bahaya biologis
Luka ringan atau sedang
‐Bilas produk dengan air bersih secara
menyeluruh lalu rendam komponen da-
lam air setelah dibongkar.
‐Kenakan alat pelindung diri.
Jika kabel listrik dan sakelar tingkat rusak,
maka harus diganti oleh bengkel servis
resmi Grundfos.
Servis harus dilakukan oleh orang yang di-
latih khusus.
Selain itu, semua ketentuan dan peraturan
kelamatan, kesehatan, dan lingkungan ju-
ga harus dipatuhi.
1. Jika pompa telah digunakan untuk cairan selain
air bersih, bilas pompa dengan air bersih secara
menyeluruh sebelum melakukan perawatan dan
servis.
2. Setelah dibongkar, bilaslah komponen-komponen
pompa dalam air.
6.1 Perawatan produk
Pada pengoperasian normal, pompa tidak
memerlukan perawatan.
Jika pompa telah digunakan untuk cairan selain air
bersih, bilaslah pompa dengan air bersih segera
setelah digunakan.
Jika pompa air menghasilkan air terlalu sedikit karena
endapan atau sejenisnya, bongkar lalu bersihkan
pompa.
Pompa ini mengandung sekitar 70 ml cai-
ran motor non-toksin yang akan dicampur
dengan cairan yang dipompa ketika ada
kebocoran.
6.2 Membersihkan pompa
Saringan saluran hisap dan rumah pompa
boleh dibongkar oleh tenaga yang tidak
terlatih.
Pembongkaran pompa lebih lanjut harus
dilakukan oleh seorang tenaga khusus
yang terlatih.
Jika pompa air menghasilkan air terlalu sedikit karena
endapan atau sejenisnya, bongkar lalu bersihkan
pompa.
6.2.1 Membersihkan saringan saluran hisap
1. Putuskan pasokan listrik.
2. Kuras pompa.
3. Longgarkan saringan saluran hisap secara hati-
hati dengan memasukkan obeng ke dalam celah
antara lengan pompa dan filter. Gunakan obeng
untuk melepas casing luar dan saringan. Ulangi
prosedur ini, lakukan di sekitar pompa, sampai
saringan terbebas dan dapat dilepas. Lihat gbr.
Cara melepas saringan saluran hisap.
TM031167
Cara melepas saringan saluran hisap
4. Lepaskan saringan saluran hisap, lalu bersihkan
dan pasang kembali.
506
Bahasa Indonesia (ID)

6.2.2 Membersihkan bagian dalam pompa
Sebelum dan selama pemasangan rumah
pompa, pastikan bagian penyegel dipa-
sang dengan benar. Lihat gbr. Gambar 1.
Basahi sedikit bagian penyegelan dengan
air untuk memudahkan pemasangan.
Jika pompa masih menghasilkan air terlalu sedikit,
bongkar pompa.
1. Putuskan pasokan listrik.
2. Lepaskan saringan saluran hisap. Lihat poin 3 di
atas.
3. Putar rumah pompa 90° ke kiri dengan
menggunakan obeng. Lihat panah pada rumah
pompa.
4. Tarik rumah pompa hingga lepas. Lihat gambar di
bawah ini.
1
TM031168
Cara melepas rumah pompa
Pos. Keterangan
1 Rumah pompa
5. Bersihkan lalu bilas bagian dalam pompa untuk
menghilangkan kotoran yang ada antara motor
dan lengan pompa.
6. Bersihkan impeller. Lihat gambar di bawah ini.
TM031169
Cara membilas impeller
7. Pastikan impeller dapat berputar dengan lancar.
Jika tidak, lepaskan impeller seperti dijelaskan di
bawah.
8. Lepaskan mur, lebar 13 mm, dari poros motor.
Gunakan obeng untuk mencegah impeller
berputar. Lihat gambar di bawah ini.
TM031170
Cara melepas impeller
9. Bersihkan impeller dan daerah sekeliling poros.
10. Periksa impeller, rumah pompa, dan bagian
penyegel. Ganti komponen yang rusak bila perlu.
Pembongkaran pompa lebih lanjut harus
dilakukan oleh seorang tenaga khusus
yang terlatih.
6.2.3 Merakit pompa
Rakit pompa dalam urutan terbalik dari
pembongkaran.
507
Bahasa Indonesia (ID)

6.3 Perkakas perbaikan
Impeller, saringan saluran hisap, dan katup satu arah
adalah komponen yang dapat diganti.
Nomor pesanan untuk pemesanan perkakas
perbaikan dan isi perkakas perbaikan tersedia pada
tabel di bawah ini dan gbr Komponen servis.
Tipe pompa Nomor komponen
Kit impeller
UNILIFT KP 150
UNILIFT KP 250
UNILIFT KP 350
015778
015779
015787
Saringan saluran hisap
UNILIFT KP 150
UNILIFT KP 250 96548064
UNILIFT KP 350 96548066
Katup satu arah
UNILIFT KP 150
UNILIFT KP 250
UNILIFT KP 350
15220
Perkakas per-
baikan Pos. Penunjukan Jumlah
Kit impeller
A Impeller 1
B Mur 1
CBagian penye-
gelan 1
Saringan salu-
ran hisap DSaringan salu- ran hisap 1
D
C
B
A
TM031166
Komponen servis
Jika komponen pompa lain rusak atau bermasalah,
hubungi pihak pemasok pompa.
508
Bahasa Indonesia (ID)

6.4 Pompa yang tercemar
Jika kabel listrik dan sakelar tingkat rusak,
maka harus diganti oleh bengkel servis
resmi Grundfos.
HATI-HATI
Bahaya biologis
Luka ringan atau sedang
‐Bilas produk dengan air bersih secara
menyeluruh lalu rendam komponen da-
lam air setelah dibongkar.
‐Kenakan alat pelindung diri.
Produk akan dikategorikan sebagai tercemar jika
telah digunakan pada cairan yang membahayakan
kesehatan atau beracun.
Jika Anda meminta Grundfos untuk melakukan
perbaikan produk, hubungi Grundfos dan
informasikan secara rinci cairan apa yang dipompa
sebelum mengembalikan produk untuk diperbaiki.
Jika tidak demikian, maka pihak Grundfos dapat
menolak untuk melakukan perbaikan pada produk.
Aplikasi perbaikan apapun harus mencantumkan
informasi detail dari cairan yang dipompa.
Bersihkan produk sebaik mungkin sebelum
dikembalikan.
Ongkos pengiriman produk menjadi tanggung jawab
pelanggan.
509
Bahasa Indonesia (ID)

7. Pencarian masalah produk
BAHAYA
Kejutan listrik
Kematian atau luka serius.
‐Sebelum menangani produk ini, pasti-
kan pasokan listrik sudah dimatikan
dan tidak akan menyala tanpa dise-
ngaja.
HATI-HATI
Elemen yang tajam
Luka ringan atau sedang
‐Kenakan alat pelindung diri.
HATI-HATI
Bahan beracun
Luka ringan atau sedang
‐Produk akan dikategorikan sebagai ter-
cemar jika telah digunakan pada cairan
yang membahayakan kesehatan atau
beracun.
‐Kenakan alat pelindung diri.
Masalah Sebab Solusi
Pompa tidak mau menyala.
Tidak ada pasokan listrik. Hubungkan pasokan listrik.
Pompa dimatikan oleh sakelar tingkat. UNILIFT KP-A: Sesuaikan atau ganti
sakelar tingkat.
Sekring telah terbakar. Ganti sekring.
Pelindung motor atau relai termal telah
bergeser.
Tunggu sampai pelindung motor masuk
lagi atau atur ulang relai.
Impeller tersumbat oleh partikel. Bersihkan impeller.
Arus pendek pada kabel atau motor. Ganti komponen yang rusak.
Pelindung motor atau relai
termal berhenti berfungsi
tak lama setelah beropera-
si.
Suhu cairan yang dipompa terlalu ting-
gi.
Pompa secara otomatis akan menyala
setelah cukup dingin. Jika tidak, guna-
kan pompa jenis lain. Hubungi pemasok
GRUNDFOS setempat atau dukungan
penjualan Anda.
Impeller sebagian atau seluruhnya ter-
sumbat oleh partikel. Bersihkan pompa.
Masalah fasa. Hubungi teknisi listrik.
Tegangan listrik terlalu rendah. Hubungi teknisi listrik.
Pengaturan beban berlebih untuk pe-
mutus arus pelindung motor terlalu ren-
dah.
Sesuaikan pengaturan.
Pompa bekerja terus mene-
rus atau air yang dihasilkan
terlalu sedikit.
Pompa sebagian tersumbat oleh parti-
kel. Bersihkan pompa.
Pipa pelepasan atau katup sebagian
tersumbat oleh partikel. Bersihkan pipa pelepasan atau katup.
Impeller tidak terpasang kuat ke poros-
nya. Kencangkan impeller.
Salah arah rotasi. Lihat bagian Meme-
riksa arah rotasi. Balikkan arah rotasi.
Pengaturan sakelar tingkat salah. Sesuaikan sakelar tingkat.
Pompa terlalu kecil untuk pemakaian
ini. Ganti pompa.
Impeller sudah aus. Ganti impeller.
510
Bahasa Indonesia (ID)
