Häfele HH-BI79A User manual

INSTRUCTION
MANUAL
English
PRODUCTS NAME:
Products Applied: 533.80.038
Model: HH-BI79A

INSTRUCTION MANUAL

Please read this guide first!
Dear Customer, We would like to offer you the best yield for your product which is produced in
modern facilities and passed through strict quality control. For this, please read this manual
thoroughly before using your product and keep it as a reference.
This manual...
It helps you to use your product quickly and safely.
•Read the instruction manual before using and operating the product.
•Particularly follow safety information.
•Keep it in a place where you can easily access the user guide as you may need it later.
•Also read the additional documentation supplied with the product. Please note that this manual
may also apply to other models. The differences between the models are clearly highlighted in the
guide.

CONTENTS:
1. Security Alerts
2. Product Introduction And Technical Information
3. Product Montage
4. Product Usage
5. Maintenance and Cleaning
6. Your contribution to protecting the environment

1 Our company will not be responsible for problems caused by non -observance of the above warning.
1. Security Alerts
•The operating voltage is 220-240 volts.
•You can use pipes with a diameter of 120 mm or 150 mm when you make a chimney connection to
your hood.
•Do not make connections to the boiler where the boilers are connected, the boiler that the waste
gas is poured into, or the flame rising boom.
•The height between the bottom surface of your hood and the top surface of the oven / oven should
not be less than 65 cm.
•Do not operate your hood without an aluminum filter.
•Do not remove the filter while the hood is operating.
•Do not touch these lamps after the lamps of your hood have been running for a long time. The
heated lamps can burn your hand.
•Do not build a high flame under your hood. Otherwise, oil in the aluminum filter may ignite and
cause fire.
•If cleaning is not carried out periodically, risk of burning may occur in your hood.
•After putting pots or pans on the stoves, run the hood.
•In order to clean the kitchen air well from the smell and the cooking stove, run the cooker for 15
minutes after cooking or frying is over.
•When the hood is in operation, especially when used together with gas cookers, ensure that fresh
air enters the room. Ambalaj malzemeleri tehlike olujturabilecegi ¡gin gocuklardan uzaktutunuz.
•Make sure your child does not play with this product. Do not use this product for small children.
•This product is intended for use at home. Commercial use is not suitable and should not be used
outside of its intended purpose.
•The physical, sensory and mental capabilities of this product should not be used by persons with
disabilities (including children) or persons with experience or knowledge deficiencies unless
supervision and management of the use of the product is provided by a person responsible for the
safety of the product.
•Fats can catch fire when cooking fry. For this reason, pay attention to the curtains and curtains.
•When cooking fried foods do not leave the top of your cooker, hot oil may cause fire.
•Cut off the electrical connection of the product before any intervention in the interior.
•We advise you to be very careful when handling the interior of the hood and use gloves.
•We recommend that you operate the product a few minutes before starting the cooking process to
increase your pulling power. So when you start to build vapors, you get continuous and constant
traction.
•The negative pressure in the chamber must be no more than 0.4 mbar so that the waste gas from
the hood of the other product cannot be drawn back into the room by the hood if there is another
product operating with energy other than electricity from the hood together with the hood.

2. Production Introduction And Technical Information
WIDTH
472/792mm
DEPTH
280 mm
HEIGHT
272 mm
VOLTAGE
220-240V,50Hz
CAPACITY
850 m3/h
POWER
194 W
MOTORPOWER
190 W
LAMPSPOWER
2X2W
AIROUTPUT
150/120mm
GROSSWEIGHT
9/12kg
NETWEIGHT
8/10kg

3. Product Montage

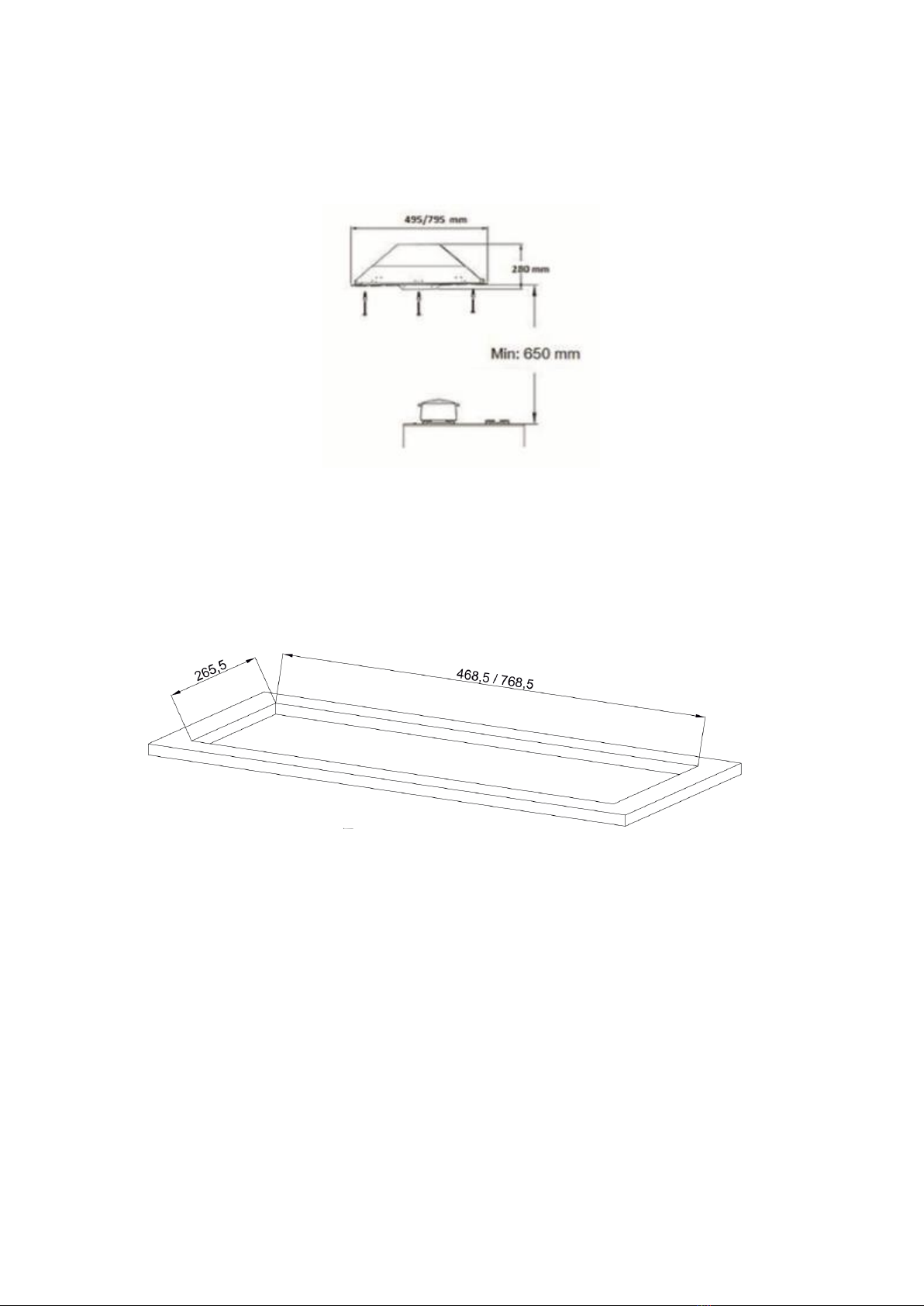

Productlocation:The height between the bottom surface of your hood and the top surface of the oven /
oven should not be less than 65 cm.

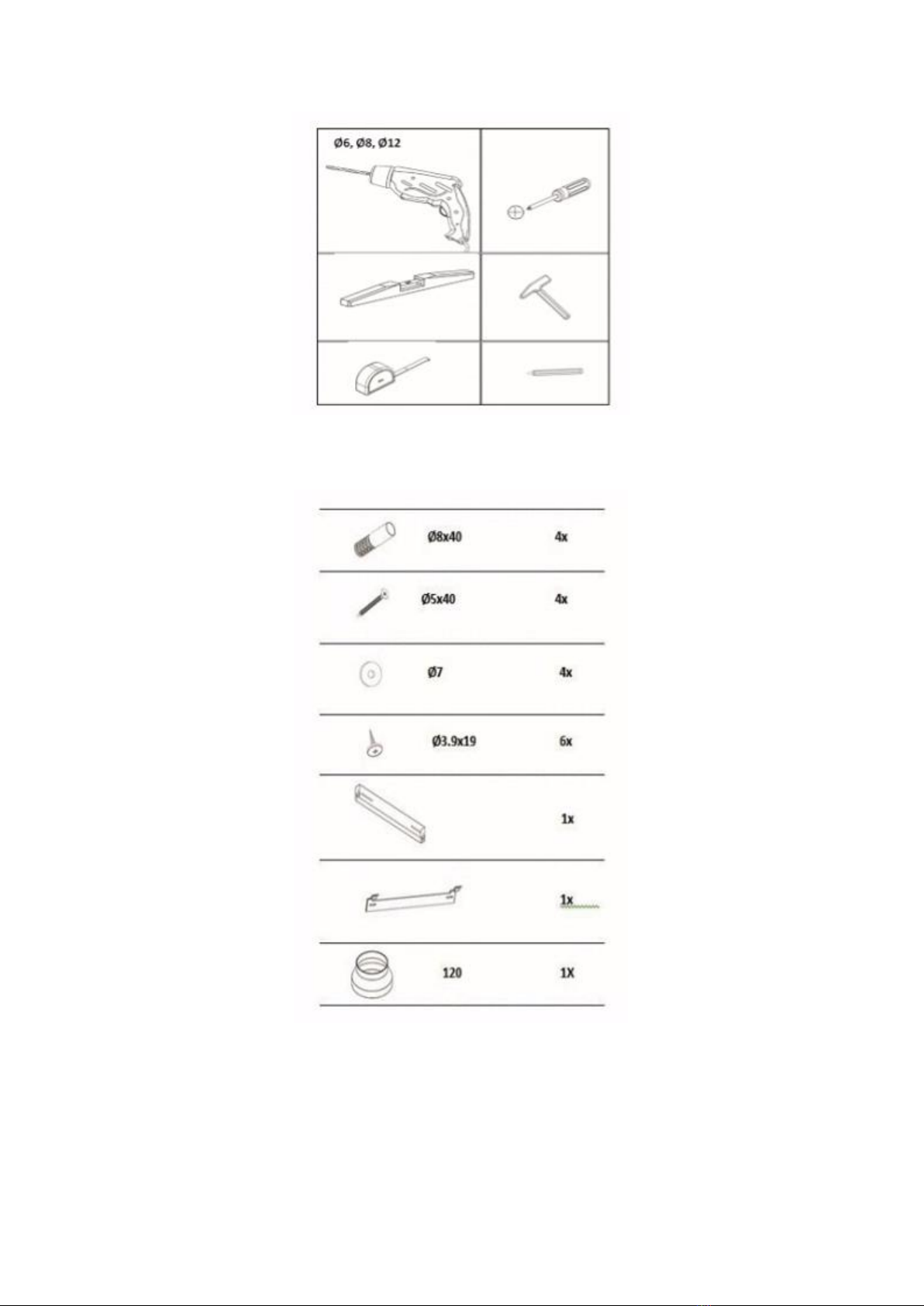

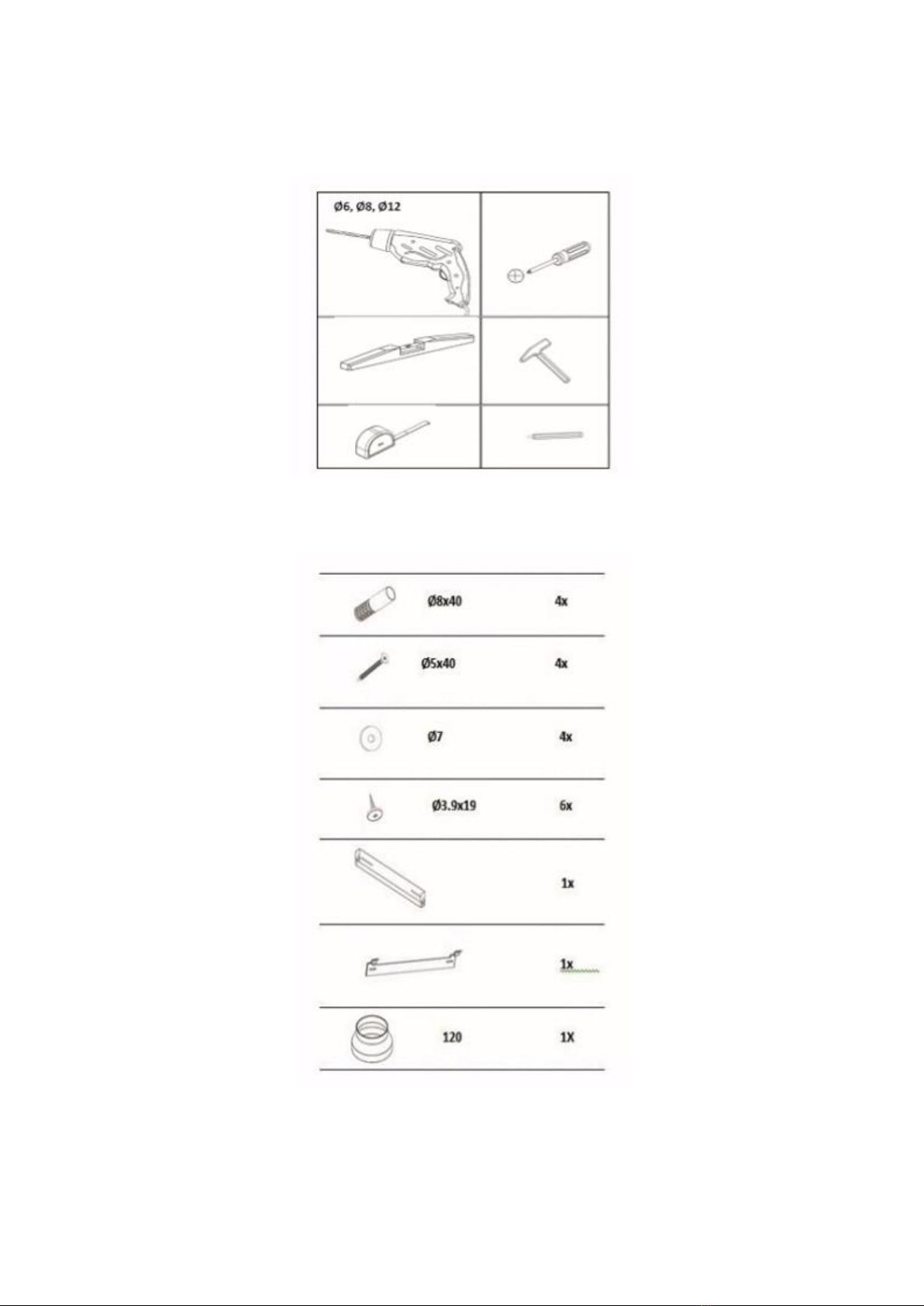

Preparationsforassemblyoftheproduct:The following information is necessary to make your location
suitable for your habitat.

Aluminum pipe fitting: One end of the aluminum pipe is the plastic bacquet on the product; And the
other end to the kitchen sink. Make sure that these two connectors are tight enough that they will not
come out of place when the hood is operating at the highest speed. The diameter of plastic bacan on
the product is 150 mm. If aluminum pipe with a diameter of 120 mm is to be used, it is necessary to
install a plastic reducer from the packaging.
4. Product Usage
-We recommend that the cooker be opened before any food is cooked. At the same time, we
recommend that your product be cooked for 15 minutes after cooking to remove all the dirty air.
-The effective performance of your hood depends on regular care; Oil filter requires special
attention.
-The oil filter is used to catch oil particles suspended in the air; Therefore it reaches saturation for a
certain period of time (the saturation of the filter depends on the method of use of the product).
-The lighting system is designed to be used during the cooking process; Please do not use it for a
long time to general illumination of the room.

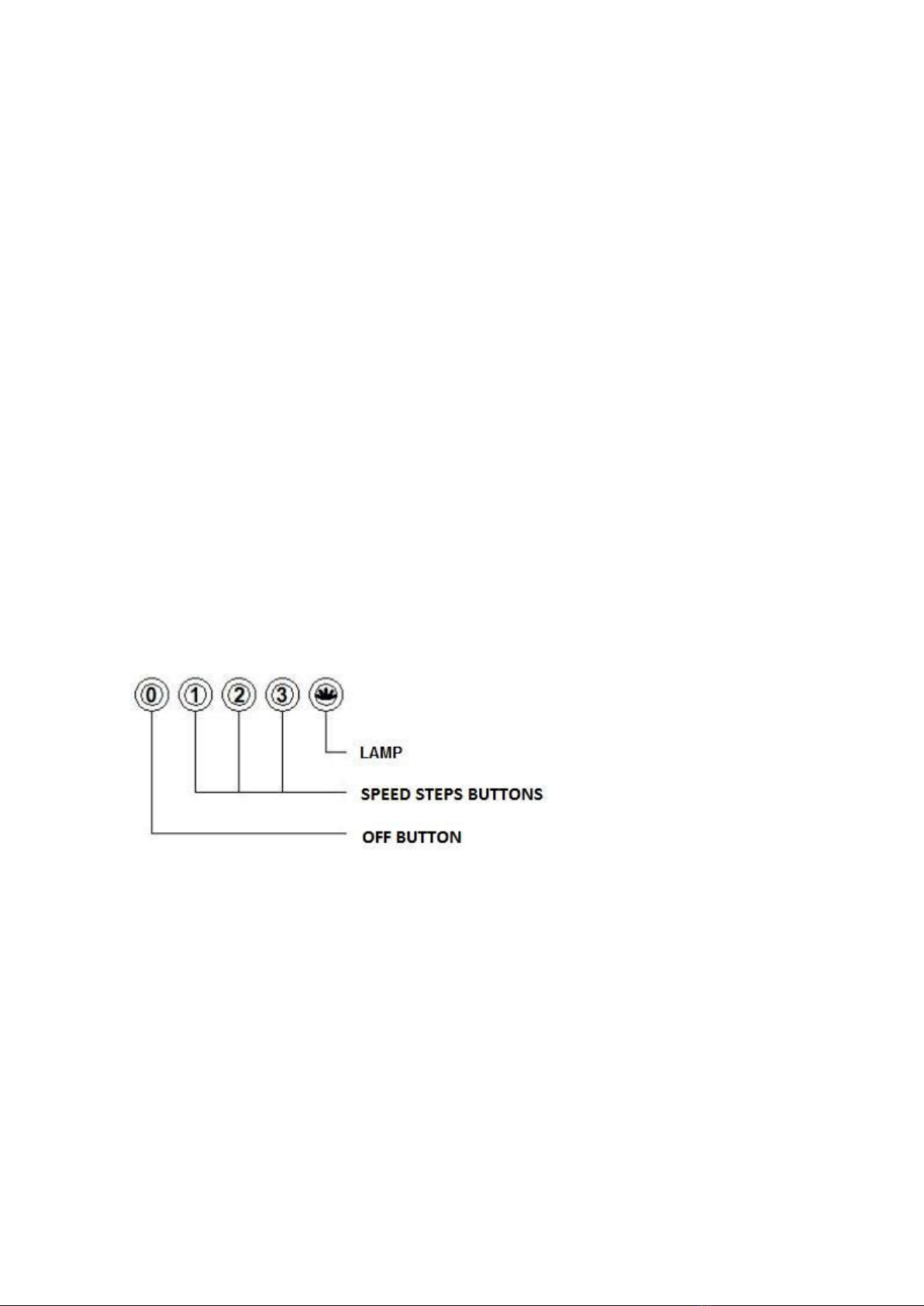

Lightingbutton:You can illuminate the cooking area by touching this area.
On/Off button: Touching this area will start working at the 2nd speed level when you turn on the
product. Press this field to turn off the product while it is running.
Speed Steps: The cycle stages are denoted as 1,2, 3; You can increase or decrease the product's
running speed, respectively.
Timer: If you press the timer button while the aspirator is operating in any of the cycle stages, the
aspirator will run for 15 minutes and will stop automatically after this time. When the automatic stop
is activated, the speed indicator on the display will flash. It is sufficient to press this function again to
deactivate it before 15 minutes.

5. Maintenance and Cleaning
Before maintenance and cleaning, remove the product plug from the socket, or switch off the switch
or loosen the fuse that feeds the hood, then switch it off. Clean the hood made of sheet and glass
painted with static powder paint with cleaning materials specially designed for this material.
•Never use metal rubbing cloths and abrasive materials (brush, dishwasher hard side, etc.).
•Dry your hood with a lint-free cloth.
Aluminumfilter
This filter helps keep the oil particles in the air. It is recommended that you clean your filter for 1
month in normal use. To do this, remove the aluminum filter first. Rinse the filters in water with
liquid detergent and rinse them after drying. As the aluminum filters are washed, the color change can
be observed and this is normal. You do not need to change the filter.
Note: You can also wash your aluminum filters in the dishwasher.
Removalof AluminumFilters
1. Push the aluminum filter pillar forward.
2. Then gently lower it down and pull it to the front. Otherwise you can tilt the filter. Re-install the
aluminum filter into the receptacle by reversing the above steps.
6. Your contribution to protecting the environment
DisposalofOldProduct
Discard the old product so as not to damage the environment. Ask your dealer or your municipal
garbage collection center about how to dispose of the product. Cut off the power plug for children's
safety and put your product out of operation before throwing away the product.
DisposalofPackaging
Packaging materials are dangerous for children. Keep packaging materials out of the reach of
children. The product's packaging is made from recycled material. Garbage by sorting according to
the waste instructions. Do not throw away with normal household garbage.

HƯỚNG DẪN
SỬDỤNG
Tiếng Việt
TÊN SẢN PHẨM:
Mã sản phẩm áp dụng: 533.80.038
Model: HH-BI79A

HƯỚNG DẪN SỬDỤNG

Vui lòng đọc hướng dẫn này trước tiên!
Kính gửi quý khách hàng, chúng tôi mong muốn các bạn có thểkhai thác được tối đa hiệu quảsản
phẩm của chúng tôi - sản phẩm được sản xuất với cơ sở vật chất hiện đại và trải qua quá trình kiểm
soát chất lượng vô cùng nghiêm ngặt. Vì vậy, vui lòng đọc kĩ sách hướng dẫn này trước khi sửdụng
sản phẩm và giữlại để tham khảo khi cần.
Hướng dẫn sửdụng này...
Giúp bạn sửdụng sản phẩm nhanh chóng, an toàn.
• Đọc hướng dẫn sửdụng trước khi dùng và vận hành sản phẩm.
• Đặc biệt, cần tuân thủtheo các chỉdẫn an toàn.
• Để sách hướng dẫn này ởnơi dễ lấy để có thểxem lại khi cần.
• Đồng thời, đọc các tài liệu bổsung được cung cấp kèm theo sản phẩm. Lưu ý rằng sách hướng
dẫn này cũng có thể được dùng để tham khảo cho các model khác. Những điểm khác biệt giữa
các model sẽđược nêu rõ trong hướng dẫn sửdụng.

NỘI DUNG:
1. Cảnh báo an toàn
2. Giới thiệu sản phẩm và các thông tin kỹthuật
3. Lắp đặt sản phẩm
4. Sửdụng sản phẩm
5. Vệsinh và bảo dưỡng
6. Góp phần bảo vệmôi trường

1 Công ty sẽkhông chịu trách nhiệm cho những vấn đề phát sinh do không tuân thủtheo các cảnh báo trên
1. Cảnh báo an toàn
• Điện áp vận hành là 220 - 240 Vôn.
• Bạn có thểsửdụng ống có đường kính 120 mm hoặc 150 mm để làm ống thoát khí cho máy
hút mùi.
• Không được kết nối máy hút mùi với đường ống thoát khí thải của lò hơi, nếu không có thể
dẫn đến cháy nổ.
• Khoảng cách giữa mặt đáy của máy hút mùi và mặt trên của lò nướng phải từ65 cm trởlên.
• Không được vận hành máy hút mùi khi chưa gắn lưới nhôm lọc dầu mỡ.
• Không được tháo lưới lọc dầu mỡkhi máy hút mùi đang hoạt động.
• Không được sờvào đèn của máy hút mùi sau khi đèn đã hoạt động trong thời gian dài. Đèn đang
nóng có thểgây bỏng tay.
• Không được nấu nướng với lửa quá lớn dưới máy hút mùi. Nếu không, dầu mỡtrong lưới lọc
nhôm có thểbắt lửa và gây cháy.
• Vệsinh định kỳđể tránh nguy cơ cháy máy hút mùi.
• Sau khi đặt nồi hoặc chảo lên bếp, bật máy hút mùi.
• Để trong khu vực bếp không còn mùi đun nấu, để máy hút mùi tiếp tục hoạt động thêm 15 phút
sau khi đã nấu hoặc chiên rán thực phẩm xong.
• Khi máy hút mùi đang hoạt động, đặc biệt là khi sửdụng chung với bếp gas, cần đảm bảo rằng
phòng được thoáng khí.
• Không được để trẻnhỏnghịch ngợm sản phẩm. Sản phẩm này không phù hợp với trẻnhỏ.
• Sản phẩm này phù hợp với việc sửdụng trong hộgia đình. Không sử dụng sản phẩm cho mục
đích thương mại hoặc bất kỳmục đích nào khác ngoài mục đích trên.
• Không được để người khuyết tật vềthểchất, cảm quan và tinh thần (bao gồm cảtrẻnhỏ) hoặc
những người thiếu kiến thức hoặc kinh nghiệm sửdụng sản phẩm này trừkhi có sựgiám sát và
quản lý của người chịu trách nhiệm vềtính an toàn của sản phẩm.
• Dầu mỡtrong quá trình chiên rán thực phẩm có thểbắt lửa. Vì vậy, cần chú ý tới màn chắn.
• Khi chiên rán thực phẩm, cần để ý tới mặt trên của bếp nấu vì dầu mỡnóng có thểgây cháy.
• Ngắt kết nối điện của máy trước khi can thiệp vào các bộphận bên trong.
• Bạn nên cẩn thận khi xửlý bên trong máy và cần phải đeo găng tay.
• Trước khi nấu ăn, bạn nên bật máy trước vài phút để tăng cường hiệu quảhút mùi. Vì vậy, khi
hơi bếp dâng lên, máy sẽhút mùi liên tục.
• Áp suất âm trong phòng không được vượt quá 0,4 mbar để khí thải từthiết bịkhác không bịmáy
hút mùi hút ngược trởlại trong trường hợp máy hút mùi được sửdụng cùng với thiết bịkhác
không chạy điện.

2. GIỚI THIỆU SẢN PHẨM VÀ CÁC THÔNG TIN KỸTHUẬT
CHIỀURỘNG
472/792mm
CHIỀUSÂU
280 mm
CHIỀUCAO
272 mm
ĐIỆNÁP
220-240V,50Hz
CÔNGSUẤTHÚT
850 m3/h
CÔNGSUẤT ĐIỆN NĂNG
194 W
CÔNGSUẤTMÔ-TƠ
190 W
CÔNGSUẤT ĐÈN CHIẾU
SÁNG
2X2W
ỐNGTHOÁTKHÍ
150/120mm
TRỌNG LƯỢNGTHỰC
TẾ
9/12kg
TRỌNGLƯỢNGTỊNH
8/10kg

3. Lắp đặt sản phẩm
Vịtrí lắp đặt sảnphẩm: Khoảng cách giữa mặt đáy của máy hút mùi và mặt trên của lò nướng phải từ
65 cm trởlên.
Chuẩn bịlắp ráp sản phẩm: Sau đây là các thông tin cần thiết để lắp đặt sản phẩm ởvịtrí phù hợp
trong không gian bếp.
