Hach 8398 Series User manual

DOC023.98.93070
Polymetron Inductive
Conductivity Sensors
05/2015, Edition 3
User Manual
Bedienungsanleitung
Manuale d'uso
Manuel d'utilisation
Manual de usuario
Manual do utilizador
用户手册
Gebruikershandleiding
Instrukcja obsługi
Bruksanvisning
Käyttäjän käsikirja
Руководство пользователя

English..............................................................................................................................3
Deutsch............................................................................................................................ 8
Italiano............................................................................................................................ 13
Français......................................................................................................................... 19
Español.......................................................................................................................... 24
Português...................................................................................................................... 29
中文................................................................................................................................. 34
Nederlands....................................................................................................................39
Polski.............................................................................................................................. 44
Svenska......................................................................................................................... 50
Suomi..............................................................................................................................55
Русский..........................................................................................................................60
2

Specifications
Specifications are subject to change without notice.
Inductive conductivity sensors
Specification 8398 series 8332
Application Corrosive and fouling applications Measurement in harsh conditions
Material PEEK PVDF
Cell constant K 2.35 (cm-1) 10 (cm-1)
Accuracy ± 2 % ± 2 %
Measurement range 0—2000 mS/cm 100 μS/cm—10 S/cm
Conductivity response < 1 second < 1 second
Temperature response < 2 minutes < 2 minutes
Maximum pressure 18 bars 7.5 bars
Maximum temperature 140 °C 120 °C
General information
In no event will the manufacturer be liable for direct, indirect, special, incidental or consequential
damages resulting from any defect or omission in this manual. The manufacturer reserves the right to
make changes in this manual and the products it describes at any time, without notice or obligation.
Revised editions are found on the manufacturer’s website.
Safety information
N O T I C E
The manufacturer is not responsible for any damages due to misapplication or misuse of this product including,
without limitation, direct, incidental and consequential damages, and disclaims such damages to the full extent
permitted under applicable law. The user is solely responsible to identify critical application risks and install
appropriate mechanisms to protect processes during a possible equipment malfunction.
Please read this entire manual before unpacking, setting up or operating this equipment. Pay
attention to all danger and caution statements. Failure to do so could result in serious injury to the
operator or damage to the equipment.
Make sure that the protection provided by this equipment is not impaired. Do not use or install this
equipment in any manner other than that specified in this manual.
Use of hazard information
D A N G E R
Indicates a potentially or imminently hazardous situation which, if not avoided, will result in death or serious injury.
WARNING
Indicates a potentially or imminently hazardous situation which, if not avoided, could result in death or serious
injury.
CAUTION
Indicates a potentially hazardous situation that may result in minor or moderate injury.
English 3

N O T I C E
Indicates a situation which, if not avoided, may cause damage to the instrument. Information that requires special
emphasis.
Precautionary labels
Read all labels and tags attached to the product. Personal injury or damage to the product could
occur if not observed. A symbol on the instrument is referenced in the manual with a precautionary
statement.
This symbol, when noted on a product, indicates a potential hazard which could cause serious
personal injury and/or death. The user should reference this instruction manual for operation and/or
safety information.
This symbol, when noted on a product enclosure or barrier, indicates that a risk of electrical shock
and/or electrocution exists and indicates that only individuals qualified to work with hazardous
voltages should open the enclosure or remove the barrier.
This symbol, when noted on the product, indicates the presence of devices sensitive to electrostatic
discharge and indicates that care must be taken to prevent damage to them.
Electrical equipment marked with this symbol may not be disposed of in European public disposal
systems. In conformity with European local and national regulations, European electrical equipment
users must now return old or end-of-life equipment to the manufacturer for disposal at no charge to
the user.
Note: For return for recycling, please contact the equipment producer or supplier for instructions on how to return
end-of-life equipment, producer-supplied electrical accessories, and all auxiliary items for proper disposal.
Products marked with this symbol indicates that the product contains toxic or hazardous substances
or elements. The number inside the symbol indicates the environmental protection use period in
years.

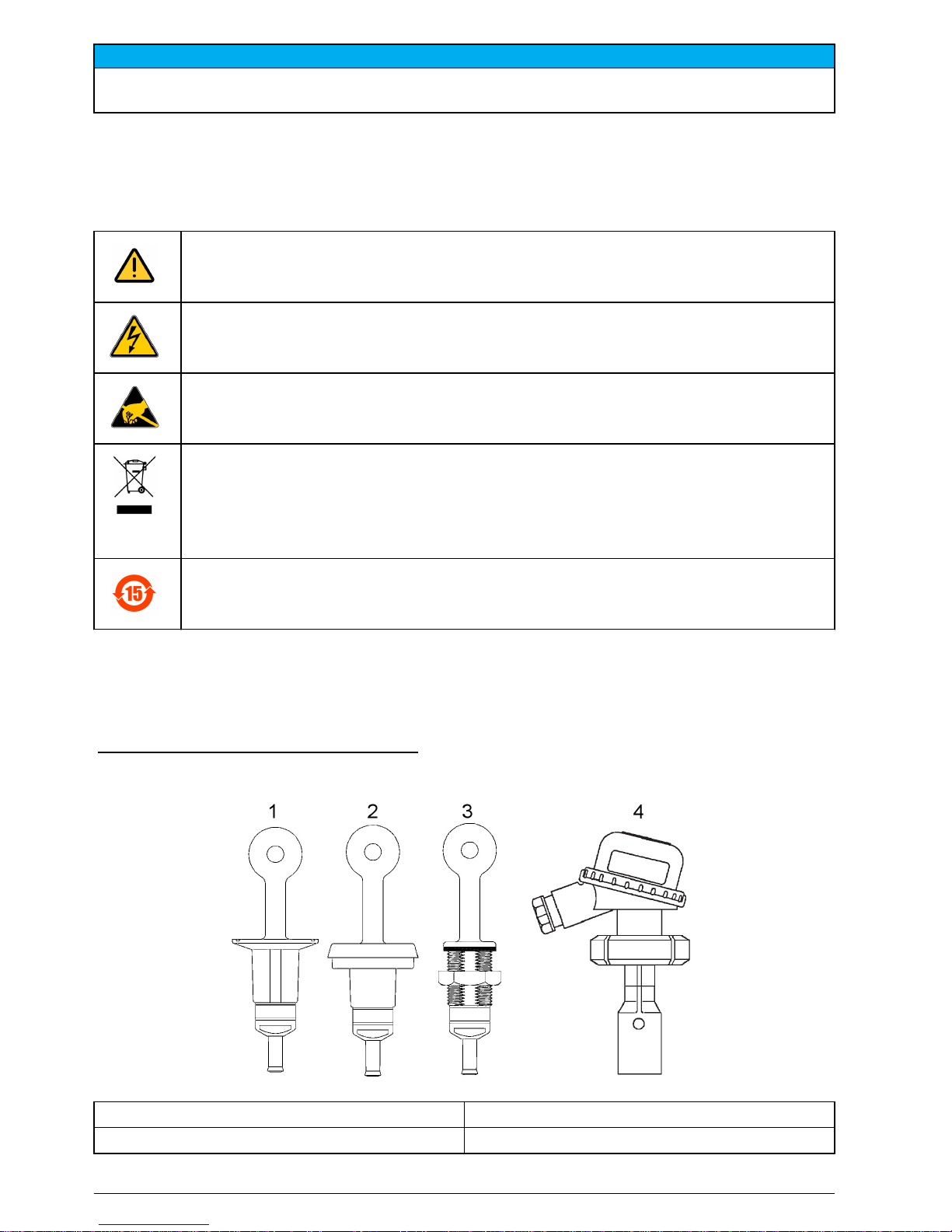

Product overview
These sensors are designed to work with a controller for data collection and operation. Multiple
controllers can be used.
Figure 1 Inductive conductivity sensors
1 Model 8398.2 3 Model 8398.5
2 Model 8398.3 4 Model 8332
4 English

Installation
WARNING
Multiple hazards. Only qualified personnel must conduct the tasks described in this section of the document.

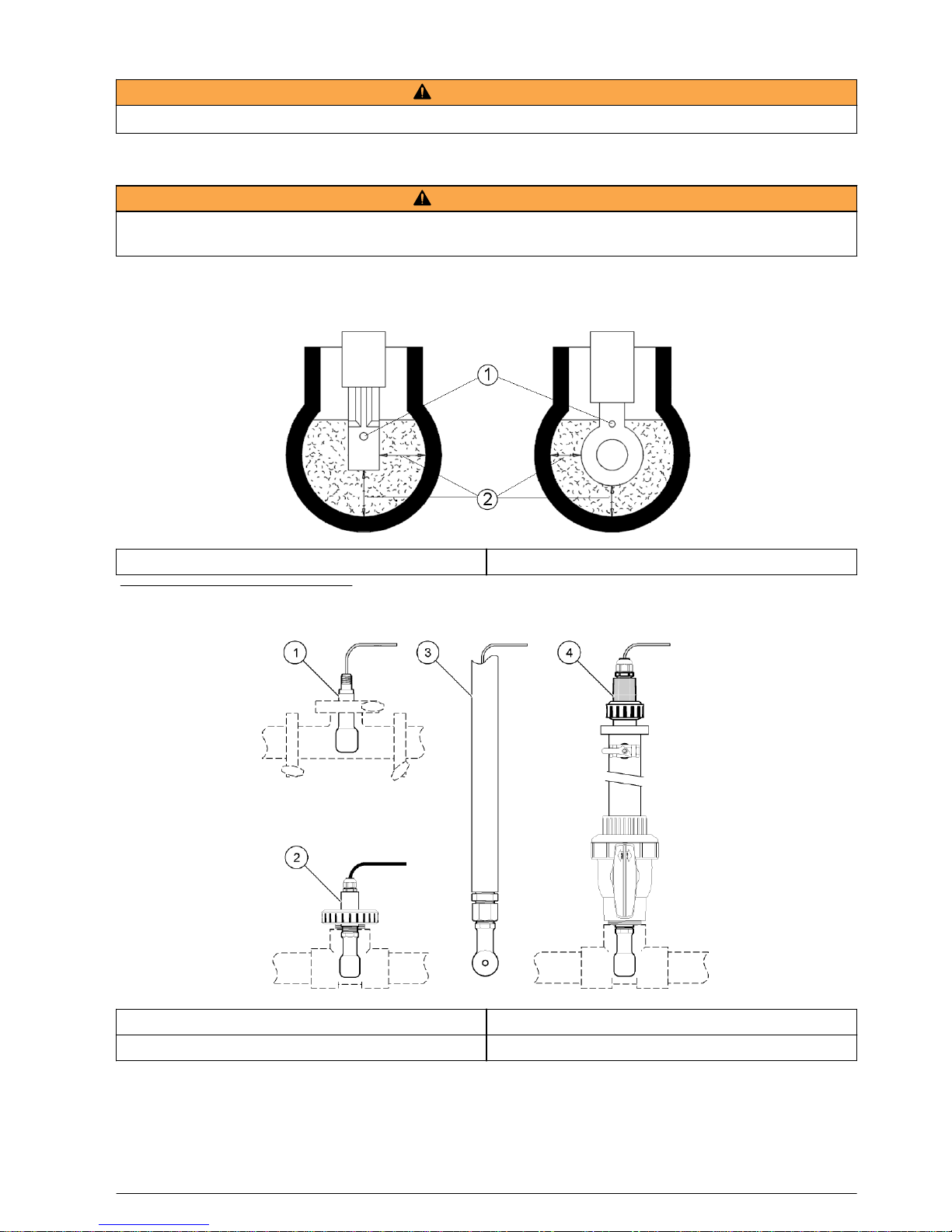

Sensor mounting
WARNING
Personal injury hazard. Always consider the temperature and pressure rating of the mounting hardware that is
used to install the sensor. The hardware material usually limits the temperature and pressure rating of the system.
For optimum performance, the sensor (including the Pt100 temperature sensor) must be completely
submerged in the sample with the sensor opening facing the flow direction. Make sure there is at
least a 1 cm gap around the sensor to avoid any measurement interference:
1 Pt100 sensor 2 Minimum gap of 1 cm
Figure 2 Mounting examples
1 Sanitary (CIP) flange mount 3 End of pipe immersion
2 Union T-mount 4 Ball valve insertion
English 5

Maintenance
D A N G E R
Multiple hazards. Only qualified personnel should conduct the tasks described in this section of the manual.
Controller
Refer to the Maintenance section of the controller documentation.
Clean the sensor
WARNING
Chemical hazard. Always wear personal safety protection in accordance with the Material Safety Data Sheet for
the chemical that is used.
WARNING
Personal injury hazard. Removal of a sensor from a pressurized vessel can be dangerous. Reduce the process
pressure to below 10 psi before removal. If this is not possible, use extreme caution. Refer to the documentation
supplied with the mounting hardware for more information.
Pre-requisite: Prepare a mild soap solution with a non-abrasive dishwashing detergent that does not
contain lanolin. Lanolin leaves a film on the electrode surface that can degrade the sensor
performance.
Examine the sensor periodically for debris and deposits. Clean the sensor when there is a buildup of
deposits or when performance has degraded.
1. Use a clean, soft cloth to remove loose debris from the end of the sensor. Rinse the sensor with
clean, warm water.
2. Soak the sensor for 2 to 3 minutes in a soap solution.
3. Use a soft bristle brush to scrub the entire measuring end of the sensor.
4. If debris remains, soak the measuring end of the sensor in a dilute acid solution such as < 5%
HCl for a maximum of 5 minutes.
5. Rinse the sensor with water and then return to the soap solution for 2 to 3 minutes.
6. Rinse the sensor with clean water.
Always calibrate the sensor after maintenance procedures.
Replacement parts and accessories
Note: Product and Article numbers may vary for some selling regions. Contact the appropriate distributor or refer to
the company website for contact information.
Sensors
Description Item no.
2 electrode conductivity sensor K=0.01, ¾ inch NPT thread 08310=A=0000
2 electrode conductivity sensor K=0.1, ¾ inch NPT thread 08311=A=0000
2 electrode conductivity sensor K=1, ¾ inch NPT thread 08312=A=0000
2 electrode conductivity sensor K=0.01, ¾ inch NPT thread 08315=A=0000
2 electrode conductivity sensor K=0.01, for Yokogawa flow chamber 08315=A=0002
2 electrode conductivity sensor K=0.01, ¾ inch G thread 08315=A=1111
2 electrode conductivity sensor K=0.1, ¾ inch NPT thread 08316=A=0000
2 electrode conductivity sensor K=1, ¾ inch NPT thread 08317=A=0000
6 English

Sensors (continued)
Description Item no.
2 electrode conductivity sensor K=0.01, 1½ inch (38 mm) clamp 08394=A=1500
2 electrode conductivity sensor K=0.01, 1½ inch (38 mm) clamp with certificate of
conformity 08394=A=1511
2 electrode conductivity sensor K=0.01, 2 inch (51 mm) clamp 08394=A=2000
2 electrode conductivity sensor K=0.01, 2 inch (51 mm) clamp with certificate of
conformity 08394=A=2011
Cables
Description Item no.
Female connector 6+T with connection drawing 08319=A=0000
5 m cable and IP65 connector for 2 electrode conductivity sensor 08319=A=0005
10 m cable and IP65 connector for 2 electrode conductivity sensor 08319=A=0010
20 m cable and IP65 connector for 2 electrode conductivity sensor 08319=A=0020
Shielded 4 conductor cable (per meter) 588800,29050
30 m cable and IP65 connector for 2 electrode conductivity sensor 91010=A=0144
Flow chambers
Description Item no.
PVC flow chamber with 3 X ¾ FNPT bores 08313=A=0001
Stainless steel flow chamber with 1 X ¾ FNPT bore + 2 X ¼ FNPT bores 08318=A=0001
Kit for 8394 1½ inch clamp with EPDM gasket, clamp and 316L SS flow chamber 08394=A=8150
Kit for 8394 2 inch clamp with EPDM gasket, clamp and 316LL flow chamber 08394=A=8200
Fittings
Description Item no.
Kit for 8394 1½ inch clamp with EPDM gasket, clamp and 316L SS welding ferrule 08394=A=0380
Kit for 8394 2 inch clamp with EPDM gasket, clamp and 316L SS welding ferrule 08394=A=0510
Spare parts
Description Item no.
EPDM gasket for 1½ inch clamp fastening device 429=500=380
EPDM gasket for 2 inch clamp fastening device 429=500=510
English 7

Spezifikationen
Die Spezifikationen können ohne Vorankündigung Änderungen unterliegen.
Induktive Leitfähigkeitssensoren
Spezifikation Serie 8398 8332
Anwendung Fouling- und
Korrisionsschutzanwendungen
Messungen unter erschwerten
Bedingungen
Material PEEK PVDF
Zellenkonstante K 2,35 (cm-1) 10 (cm-1)
Genauigkeit ± 2 % ± 2 %
Messbereich 0—2000 mS/cm 100 μS/cm—10 S/cm
Leitfähigkeitsverhalten < 1 Sekunde < 1 Sekunde
Temperaturverhalten < 2 Minuten < 2 Minuten
Max. Druck 18 bar 7,5 bar
Max. Temperatur 140 °C 120 °C
Allgemeine Informationen
Der Hersteller ist nicht verantwortlich für direkte, indirekte, versehentliche oder Folgeschäden, die
aus Fehlern oder Unterlassungen in diesem Handbuch entstanden. Der Hersteller behält sich
jederzeit und ohne vorherige Ankündigung oder Verpflichtung das Recht auf Verbesserungen an
diesem Handbuch und den hierin beschriebenen Produkten vor. Überarbeitete Ausgaben der
Bedienungsanleitung sind auf der Hersteller-Webseite erhältlich.
Sicherheitshinweise
H I N W E I S
Der Hersteller ist nicht für Schäden verantwortlich, die durch Fehlanwendung oder Missbrauch dieses Produkts
entstehen, einschließlich, aber ohne Beschränkung auf direkte, zufällige oder Folgeschäden, und lehnt jegliche
Haftung im gesetzlich zulässigen Umfang ab. Der Benutzer ist selbst dafür verantwortlich, schwerwiegende
Anwendungsrisiken zu erkennen und erforderliche Maßnahmen durchzuführen, um die Prozesse im Fall von
möglichen Gerätefehlern zu schützen.
Bitte lesen Sie dieses Handbuch komplett durch, bevor Sie dieses Gerät auspacken, aufstellen oder
bedienen. Beachten Sie alle Gefahren- und Warnhinweise. Nichtbeachtung kann zu schweren
Verletzungen des Bedieners oder Schäden am Gerät führen.
Stellen Sie sicher, dass die durch dieses Messgerät bereitgestellte Sicherheit nicht beeinträchtigt
wird. Verwenden bzw. installieren Sie das Messsystem nur wie in diesem Handbuch beschrieben.
Bedeutung von Gefahrenhinweisen
G E F A H R
Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder
zu schweren Verletzungen führen kann.
WARNUNG
Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder
zu schweren Verletzungen führen kann.
VORSICHT
Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder moderaten Verletzungen führen kann.
8 Deutsch

H I N W E I S
Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät beschädigen kann. Informationen, die
besonders beachtet werden müssen.
Aufkleber mit Vorsichtshinweisen
Bitte lesen Sie alle auf dem Produkt angebrachten Etiketten und Hinweise. Die Nichtbeachtung kann
zu Verletzungen an Personen oder einer Beschädigung des Produkts führen. Im Handbuch werden
auf die am Gerät angebrachten Symbole in Form von Warnhinweisen verwiesen.
Dieses Symbol auf einem Produkt zeigt eine potenzielle Gefahr an, die zu ernsthaften Verletzungen
und/oder zum Tod führen kann. Der Benutzer soll dieses Handbuch bei der Bedienung des Geräts
und/oder für Sicherheitsinformationen verwenden.
Dieses Symbol auf einer Verkleidung oder Schranke des Produkts weist auf die Gefahr von
Stromschlägen hin und macht darauf aufmerksam, dass ausschließlich für die Arbeit mit
gefährlichen Spannungen qualifiziertes Personal die Verkleidung öffnen oder die Schranke
entfernen darf.
Dieses Symbol auf dem Produkt weist auf das Vorhandensein von Bauteilen hin, die durch
elektrostatische Entladungen gestört werden können und macht darauf aufmerksam, dass mit
Vorsicht vorgegangen werden muss, um Schäden an diesen Bauteilen zu vermeiden.
Elektrische Geräte, die dieses Symbol aufweisen, dürfen in Europa nicht als Haushaltsabfall
entsorgt werden. Den lokalen und nationalen europäischen Bestimmungen gemäß müssen
Benutzer von Elektrogeräten diese nun zur für den Benutzer kostenlosen Entsorgung an den
Hersteller zurückgeben.
Hinweis: Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen der Verwertung von
Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.
Produkte, die mit diesem Symbol gekennzeichnet sind, enthalten toxische oder gefährliche
Substanzen oder Elemente. Die Ziffer in diesem Symbol gibt den Umweltschutzzeitraum in Jahren
an.
Produktübersicht
Diese Sensoren wurden entwickelt, um mit einem Controller zur Datenerfassung und -betrieb zu
arbeiten. Es können mehrere Sensoren verwendet werden.
Abbildung 1 Induktive Leitfähigkeitssensoren
1 Modell 8398.2 3 Modell 8398.5
2 Modell 8398.3 4 Modell 8332
Deutsch 9

Einbau
WARNUNG
Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Dokuments beschriebenen
Aufgaben durchführen.
Sensormontage
WARNUNG
Verletzungsgefahr. Beachten Sie immer die Temperatur- und Druckgrenzwerte von Armaturen und
Montagematerial, die zur Montage des Sensors verwendet werden. In der Regel bestimmt das Material die
Grenzen für Temperatur und Druck.
Für maximale Leistung muss der Sensor (einschließlich PT100 Temperatursensor) vollständig mit
der Sensoröffnung in Flussrichtung in die Probe eingetaucht werden. Achten Sie darauf, dass
mindestens 1 cm Abstand um den Sensor herum besteht, um Messstörungen zu vermeiden.
1 PT100 Sensor 2 Mindestabstand 1 cm
Abbildung 2 Montagebeispiele
1 Hygienegerechte Flanschmontage (CIP) 3 Rohrenden-Eintauchmontage
2 T-Verschraubung 4 Kugelventileinsatz
10 Deutsch

Wartung
G E F A H R
Mehrere Gefahren. Nur qualifiziertes Personal sollte die in diesem Kapitel des Handbuchs beschriebenen
Aufgaben durchführen.
Controller
Siehe Abschnitt Wartung der Anleitung zum Controller.
Reinigen des Sensors
WARNUNG
Chemische Gefahr. Tragen Sie immer persönliche Schutzausrüstung in Übereinstimmung mit den
Materialsicherheitsdatenblättern für die verwendeten Chemikalien.
WARNUNG
Verletzungsgefahr. Das Entfernen eines Sensors von einem unter Druck stehenden Behälter kann gefährlich
sein. Verringern Sie vor dem Entfernen den Prozessdruck auf weniger als 10 psi. Arbeiten Sie mit größter
Vorsicht, falls dies nicht möglich sein sollte. Weitere Informationen finden Sie in der Dokumentation, die mit den
Befestigungsteilen geliefert wird.
Voraussetzungen Setzen Sie eine milde Seifenlösung mit einem nicht scheuernden, lanolinfreien
Geschirrspülmittel an. Lanolin hinterlässt einen Film auf der Elektrodenoberfläche, der das
Ansprechverhalten des Sensors verschlechtern kann.
Überprüfen Sie den Sensor regelmäßig auf Verunreinigungen und Ablagerungen. Reinigen Sie den
Sensor, wenn sich Ablagerungen abgesetzt haben oder wenn sich das Betriebsverhalten
verschlechtert hat.
1. Entfernen Sie Verunreinigungen des Sensors mit einem sauberen, weichen Tuch. Spülen Sie den
Sensor mit sauberem, warmem Wasser ab.
2. Belassen Sie den Sensor 2 bis 3 Minuten in der Seifenlösung.
3. Reinigen Sie die Messspitze des Sensors mit einer weichen Bürste.
4. Wenn weiterhin Verschmutzungen vorhanden sind, tauchen Sie die Messspitze des Sensors für
maximal 5 Minuten in eine verdünnte Säure wie < 5% HCl ein.
5. Spülen Sie den Sensor mit Wasser und setzen Sie ihn erneut für 2-3 Minuten in die Seifenlösung
ein.
6. Spülen Sie den Sensor mit sauberem Wasser ab.
Kalibrieren Sie immer den Sensor nach Wartungsarbeiten neu.
Ersatzteile und Zubehör
Hinweis: Produkt- und Artikelnummern können für einige Verkaufsgebiete abweichen. Wenden Sie sich an den
zuständigen Händler oder schlagen Sie die Kontaktinformationen auf der Webseite des Unternehmens nach.
Sensoren
Beschreibung Teile-Nr.
2-Elektroden-Leitfähigkeitssensor K=0,01, NPT-Außengewinde ¾ Zoll 08310=A=0000
2-Elektroden-Leitfähigkeitssensor K=0,1, NPT-Außengewinde ¾ Zoll 08311=A=0000
2-Elektroden-Leitfähigkeitssensor K=1, NPT-Außengewinde ¾ Zoll 08312=A=0000
2-Elektroden-Leitfähigkeitssensor K=0,01, NPT-Außengewinde ¾ Zoll 08315=A=0000
2-Elektroden-Leitfähigkeitssensor K=0,01 für Yokogawa-Flusskammer 08315=A=0002
Deutsch 11

Sensoren (fortgesetzt)
Beschreibung Teile-Nr.
2-Elektroden-Leitfähigkeitssensor K=0,01, G-Außengewinde ¾ Zoll 08315=A=1111
2-Elektroden-Leitfähigkeitssensor K=0,1, NPT-Außengewinde ¾ Zoll 08316=A=0000
2-Elektroden-Leitfähigkeitssensor K=1, NPT-Außengewinde ¾ Zoll 08317=A=0000
2-Elektroden-Leitfähigkeitssensor K=0,01, Klammer (38 mm) 1½ Zoll 08394=A=1500
2-Elektroden-Leitfähigkeitssensor K=0,01, Klammer (38 mm) 1½ Zoll, mit
Konformitätsbescheinigung 08394=A=1511
2-Elektroden-Leitfähigkeitssensor K=0,01, Klammer (51 mm) 2 Zoll 08394=A=2000
2-Elektroden-Leitfähigkeitssensor K=0,01, Klammer (51 mm) 2 Zoll, mit
Konformitätsbescheinigung 08394=A=2011
Kabel
Beschreibung Teile-Nr.
6+T Buchse mit Anschlusszeichnung 08319=A=0000
5 m Kabel und IP65-Steckverbindung für 2-Elektroden-Leitfähigkeitssensor 08319=A=0005
10 m Kabel und IP65-Steckverbindung für 2-Elektroden-Leitfähigkeitssensor 08319=A=0010
20 m Kabel und IP65-Steckverbindung für 2-Elektroden-Leitfähigkeitssensor 08319=A=0020
Abgeschirmtes Kabel, 4 Leiter (pro Meter) 588800,29050
30 m Kabel und IP65-Steckverbindung für 2-Elektroden-Leitfähigkeitssensor 91010=A=0144
Flusskammern
Beschreibung Teile-Nr.
PVC-Flusskammer mit 3 x ¾ FNPT Bohrungen 08313=A=0001
Edelstahlflusskammer mit 1 x ¾ FNPT Bohrung + 2 X ¼ FNPT Bohrungen 08318=A=0001
Set für 8394 1½ Zoll-Klemme mit EPDM-Dichtung, Klammer und 316L SS
Flusskammer 08394=A=8150
Set für 8394 2 Zoll-Klemme mit EPDM-Dichtung, Klammer und 316LL Flusskammer 08394=A=8200
Fittings
Beschreibung Teile-Nr.
Set für 8394 1½ Zoll-Klemme mit EPDM-Dichtung, Klammer und 316L SS Presshülse 08394=A=0380
Set für 8394 2 Zoll-Klemme mit EPDM-Dichtung, Klammer und 316L SS Presshülse 08394=A=0510
Ersatzteile
Beschreibung Teile-Nr.
EPDM-Dichtung für Befestigungsvorrichtung für 1½ Zoll Klemme 429=500=380
EPDM-Dichtung für Befestigungsvorrichtung für 2 Zoll Klemme 429=500=510
12 Deutsch

Specifiche
Le specifiche sono soggette a modifica senza preavviso.
Sensori di conducibilità induttiva
Specifiche Serie 8398 8332
Applicazione Applicazione in ambiente corrosivo
e incrostante
Misurazione in condizioni estreme
Materiale PEEK PVDF
Costante di cella K 2,35 (cm-1) 10 (cm-1)
Accuratezza ± 2 % ± 2 %
Intervallo di misurazione 0—2000 mS/cm 100 μS/cm—10 S/cm
Risposta conducibilità < 1 secondo < 1 secondo
Risposta temperatura < 2 minuti < 2 minuti
Pressione massima 18 bar 7,5 bar
Temperatura massima 140°C 120°C
Informazioni generali
In nessun caso, il produttore potrà essere ritenuto responsabile in caso di danni diretti, indiretti,
particolari, causali o consequenziali per qualsiasi difetto o omissione relativa al presente manuale. Il
produttore si riserva il diritto di apportare eventuali modifiche al presente manuale e ai prodotti ivi
descritti in qualsiasi momento senza alcuna notifica o obbligo. Le edizioni riviste sono presenti nel
sito Web del produttore.
Informazioni sulla sicurezza
AVVISO
Il produttore non sarà da ritenersi responsabile in caso di danni causati dall'applicazione errata o dall'uso errato di
questo prodotto inclusi, a puro titolo esemplificativo e non limitativo, i danni incidentali e consequenziali; inoltre
declina qualsiasi responsabilità per tali danni entro i limiti previsti dalle leggi vigenti. La responsabilità relativa
all'identificazione dei rischi critici dell'applicazione e all'installazione di meccanismi appropriati per proteggere i
processi in caso di eventuale malfunzionamento dell'apparecchiatura compete unicamente all'utilizzatore.
Prima di disimballare, installare o utilizzare l’apparecchio, si prega di leggere l’intero manuale. Si
raccomanda di leggere con attenzione e rispettare le istruzioni riguardanti possibili pericoli o note
cautelative. La non osservanza di tali indicazioni potrebbe comportare lesioni gravi dell'operatore o
danni all'apparecchio.
Assicurarsi che la protezione fornita da questa apparecchiatura non sia danneggiata. Non utilizzare o
installare questa apparecchiatura in modo diverso da quanto specificato nel presente manuale.
Utilizzo dei segnali di pericolo
PERICOLO
Indica una situazione di pericolo potenziale o imminente che, se non evitata, potrebbe causare lesioni gravi o la
morte.
AVVERTENZA
Indica una situazione di pericolo potenziale o imminente che, se non evitata, potrebbe comportare lesioni gravi,
anche mortali.
Italiano 13

ATTENZIONE
Indica una situazione di pericolo potenziale che potrebbe comportare lesioni lievi o moderate.
AVVISO
Indica una situazione che, se non evitata, può danneggiare lo strumento. Informazioni che richiedono particolare
attenzione da parte dell'utente.
Etichette precauzionali
Leggere tutte le etichette e le targhette applicate sul prodotto. La mancata osservanza delle
precauzioni segnalate potrebbe causare lesioni personali o danni al prodotto. A ogni simbolo
riportato sullo strumento corrisponde un'indicazione di pericolo o di avvertenza nel manuale.
Questo simbolo, se presente sul prodotto, indica un potenziale pericolo che potrebbe causare gravi
lesioni personali e/o morte. Per le istruzioni sul funzionamento dello strumento e/o le informazioni
inerenti alla sicurezza, l'utente deve attenersi a quanto riportato nel presente manuale.
Questo simbolo, se presente sulla custodia o la barriera protettiva del prodotto, indica l'esistenza di
un rischio di elettrocuzione e solo il personale qualificato ad operare con tensioni pericolose è
autorizzato ad aprire la custodia o rimuovere la barriera.
Questo simbolo, se presente sul prodotto, indica la presenza di dispositivi sensibili alle scariche
elettrostatiche e segnala la necessità di agire con attenzione per evitare di danneggiarli.
Le apparecchiature elettriche contrassegnate dal presente simbolo non possono essere smaltite nei
centri pubblici di smaltimento europei. In conformità con le normative nazionali e locali europee, gli
utenti di apparecchiature elettriche in Europa devono restituire gli strumenti obsoleti al produttore, il
quale provvederà al loro smaltimento senza alcuna spesa a carico dell'utente.
Nota: Per la restituzione al fine del riciclaggio, si prega di contattare il produttore dell’apparecchio o il fornitore, che
dovranno indicare come restituire l’apparecchio usato.
I prodotti contrassegnati dal presente simbolo contengono sostanze o elementi tossici o pericolosi.
Il numero all'interno del simbolo indica il periodo di utilizzo senza rischio per l'ambiente, espresso in
anni.
Descrizione del prodotto
Questi sensori sono progettati per funzionare in abbinamento con un controller ai fini della raccolta
dei dati. Possono essere utilizzati più controller.
14 Italiano

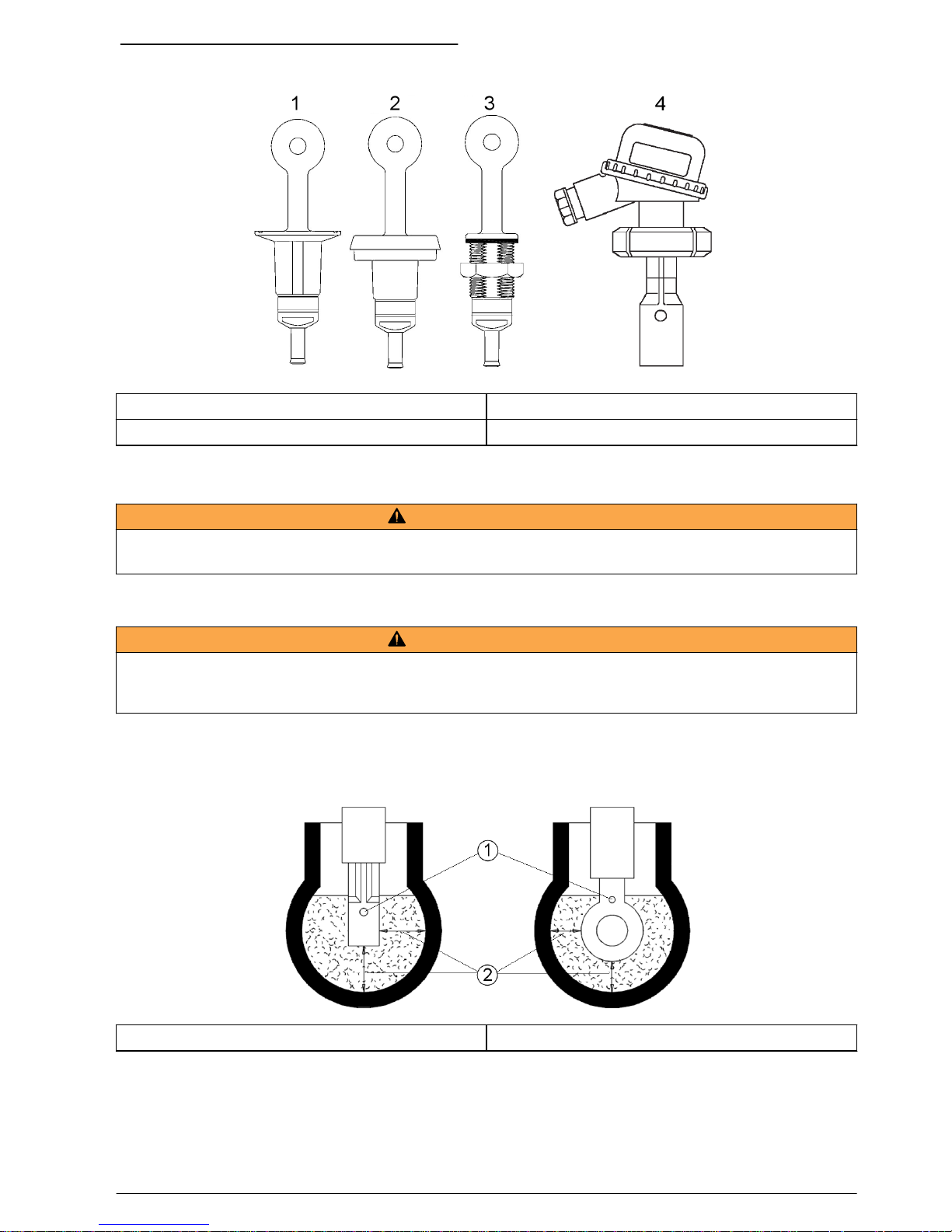

Figura 1 Sensori di conducibilità induttiva
1 Modello 8398.2 3 Modello 8398.5
2 Modello 8398.3 4 Modello 8332
Installazione
AVVERTENZA
Rischi multipli. Gli interventi descritti in questa sezione del documento devono essere eseguiti solo da personale
qualificato.
Installazione del sensore
AVVERTENZA
Pericolo di lesioni personali. Considerare sempre l'intervallo di temperatura e pressione dell'apparecchiatura di
montaggio utilizzata per installare il sensore. Il materiale utilizzato solitamente limita gli intervalli di temperatura e
pressione del sistema.
Per prestazioni ottimali, il sensore (incluso il sensore di temperatura Pt100) deve essere
completamente immerso nel campione, con la sua apertura rivolta verso la direzione del flusso.
Verificare che vi sia uno spazio di almeno 1 cm intorno al sensore per evitare qualsiasi interferenza
durante la misurazione:
1 Sensore Pt100 2 Distanza minima di 1 cm
Italiano 15

Figura 2 Esempi di montaggio
1 Montaggio della flangia (CIP) sanitaria 3 Immersione estremità tubo
2 Montaggio a T unione 4 Inserimento valvola a sfera
Manutenzione
PERICOLO
Rischi multipli. Le operazioni riportate in questa sezione del manuale devono essere eseguite esclusivamente da
personale qualificato.
Controller
Consultare il capitolo Manutenzione della documentazione riguardante il controller.
Pulizia del sensore
AVVERTENZA
Pericolo di origine chimica. Indossare sempre le protezioni per la sicurezza personale come indicato nella scheda
dati di sicurezza dei materiali per la sostanza chimica utilizzata.
AVVERTENZA
Pericolo di lesioni personali. La rimozione di un sensore da un recipiente pressurizzato può essere pericolosa.
Ridurre la pressione di processo al di sotto di 10 psi prima della rimozione. Se questo non è possibile, prestare la
massima attenzione. Per ulteriori informazioni, fare riferimento alla documentazione fornita con il materiale di
montaggio.
Pre-requisito: preparare una soluzione saponata delicata con detergente non abrasivo che non
contenga lanolina. La lanolina lascia una pellicola sulla superficie dell'elettrodo che potrebbe influire
sulle prestazioni del sensore.
Controllare il sensore periodicamente per escludere la presenza di detriti e depositi di materiale.
Pulire il sensore quando è presente un accumulo di materiale o quando le prestazioni risultano
compromesse.
1. Utilizzare un panno pulito e soffice per rimuovere il materiale libero dalla punta del sensore.
Risciacquare il sensore con acqua pulita e calda.
2. Immergere il sensore per 2-3 minuti nella soluzione detergente.
16 Italiano

3. Utilizzare una spazzola a setole morbide per pulire tutta l'estremità di misurazione del sensore.
4. Se sono ancora presenti detriti, immergere l'estremità di misurazione del sensore in una
soluzione di acido diluito in percentuali < 5% di HCl per un massimo di 5 minuti.
5. Sciacquare il sensore con acqua e quindi riposizionarlo nella soluzione detergente per 2-3 minuti.
6. Sciacquare il sensore con acqua pulita.
Dopo le procedure di manutenzione, calibrare sempre il sensore.
Parti di ricambio e accessori
Nota: Numeri di Prodotti e Articoli possono variare per alcune regioni di vendita. Contattare il distributore
appropriato o fare riferimento al sito Web dell'azienda per dati di contatto.
Sensori
Descrizione Articolo n.
Sensore di conducibilità a 2 elettrodi K=0,01, filettatura NPT da ¾ di pollice 08310=A=0000
Sensore di conducibilità a 2 elettrodi K=0,1, filettatura NPT da ¾ di pollice 08311=A=0000
Sensore di conducibilità a 2 elettrodi K=1, filettatura NPT da ¾ di pollice 08312=A=0000
Sensore di conducibilità a 2 elettrodi K=0,01, filettatura NPT da ¾ di pollice 08315=A=0000
Sensore di conducibilità a 2 elettrodi K=0,01, per cella di flusso Yokogawa 08315=A=0002
Sensore di conducibilità a 2 elettrodi K=0,01, filettatura G da ¾ di pollice 08315=A=1111
Sensore di conducibilità a 2 elettrodi K=0,1, filettatura NPT da ¾ di pollice 08316=A=0000
Sensore di conducibilità a 2 elettrodi K=1, filettatura NPT da ¾ di pollice 08317=A=0000
Sensore di conducibilità a 2 elettrodi K=0,01, morsetto da 1,5 pollici (38 mm) 08394=A=1500
Sensore di conducibilità a 2 elettrodi K=0,01, morsetto da 1,5 pollici (38 mm) con
certificato di conformità 08394=A=1511
Sensore di conducibilità a 2 elettrodi K=0,01, morsetto da 2 pollici (51 mm) 08394=A=2000
Sensore di conducibilità a 2 elettrodi K=0,01, morsetto da 2 pollici (51 mm) con
certificato di conformità 08394=A=2011
Cavi
Descrizione Articolo n.
Connettore femmina 6+T con schema di connessione 08319=A=0000
Cavo da 5 m e connettore IP65 per sensore di conducibilità a 2 elettrodi 08319=A=0005
Cavo da 10 m e connettore IP65 per sensore di conducibilità a 2 elettrodi 08319=A=0010
Cavo da 20 m e connettore IP65 per sensore di conducibilità a 2 elettrodi 08319=A=0020
Cavo a 4 poli schermato (per metro) 588800,29050
Cavo da 30 m e connettore IP65 per sensore di conducibilità a 2 elettrodi 91010=A=0144
Celle di flusso
Descrizione Articolo n.
Cella di flusso in PVC con 3 fori FNPT da ¾ 08313=A=0001
Cella di flusso in acciaio inossidabile con 1 foro FNPT da ¾ + 2 fori FNPT da ¼ 08318=A=0001
Italiano 17

Celle di flusso (continua)
Descrizione Articolo n.
Kit per sonda a morsetto 8394 da 1,5 pollici con guarnizione in EPDM, morsetto e
cella di flusso 316L SS 08394=A=8150
Kit per sonda a morsetto 8394 da 2 pollici con guarnizione in EPDM, morsetto e cella
di flusso 316LL 08394=A=8200
Raccordi
Descrizione Articolo n.
Kit per sonda a morsetto 8394 da 1,5 pollici con guarnizione in EPDM, morsetto e
tronchetto a saldare 316L SS 08394=A=0380
Kit per sonda a morsetto 8394 da 2 pollici con guarnizione in EPDM, morsetto e
tronchetto a saldare 316L SS 08394=A=0510
Parti di ricambio
Descrizione Articolo n.
Guarnizione in EPDM per dispositivo di fissaggio a morsetto da 1,5 pollici 429=500=380
Guarnizione in EPDM per dispositivo di fissaggio a morsetto da 2 pollici 429=500=510
18 Italiano

Spécifications
Les spécifications peuvent faire l’objet de modifications sans préavis.
Capteurs de conductivité à induction
Spécification Série 8398 8332
Application Applications corrosives et
salissantes
Mesure dans des conditions
difficiles
Matériau PEEK PVDF
Constante de cellule K 2,35 (cm-1) 10 (cm-1)
Précision ± 2 % ± 2 %
Plage de mesure 0—2000 mS/cm 100 μS/cm—10 S/cm
Réponse en conductivité < 1 seconde < 1 seconde
Réponse en température < 2 minutes < 2 minutes
Pression maximum 18 bars 7,5 bars
Température maximale 140 °C 120 °C
Généralités
En aucun cas le constructeur ne saurait être responsable des dommages directs, indirects, spéciaux,
accessoires ou consécutifs résultant d'un défaut ou d'une omission dans ce manuel. Le constructeur
se réserve le droit d'apporter des modifications à ce manuel et aux produits décrits à tout moment,
sans avertissement ni obligation. Les éditions révisées se trouvent sur le site Internet du fabricant.
Consignes de sécurité
A V I S
Le fabricant décline toute responsabilité quant aux dégâts liés à une application ou un usage inappropriés de ce
produit, y compris, sans toutefois s'y limiter, des dommages directs ou indirects, ainsi que des dommages
consécutifs, et rejette toute responsabilité quant à ces dommages dans la mesure où la loi applicable le permet.
L'utilisateur est seul responsable de la vérification des risques d'application critiques et de la mise en place de
mécanismes de protection des processus en cas de défaillance de l'équipement.
Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou la mise en fonctionnement
de cet appareil. Respectez toutes les déclarations de prudence et d'attention. Le non-respect de
cette procédure peut conduire à des blessures graves de l'opérateur ou à des dégâts sur le matériel.
Assurez-vous que la protection fournie avec cet appareil n'est pas défaillante. N'utilisez ni n'installez
cet appareil d'une façon différente de celle décrite dans ce manuel.
Interprétation des indications de risques
D A N G E R
Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, entraîne des blessures graves,
voire mortelles.
AVERTISSEMENT
Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée, peut entraîner des blessures
graves, voire mortelles.
ATTENTION
Indique une situation de danger potentiel qui peut entraîner des blessures mineures ou légères.
Français 19

A V I S
Indique une situation qui, si elle n'est pas évitée, peut occasionner l'endommagement du matériel. Informations
nécessitant une attention particulière.
Étiquettes de mise en garde
Lisez toutes les étiquettes fixées au produit. Dans le cas contraire, des blessures ou des dégâts au
produit peuvent se produire. Un symbole sur l'appareil est désigné dans le manuel avec une
instruction de mise en garde.
Lorsqu'il est apposé sur un produit, ce symbole indique un risque potentiel qui pourrait provoquer
des dommages corporels graves et/ou la mort. L'utilisateur doit se référer à ce manuel d'instructions
pour l'utilisation et/ou les informations de sécurité.
Ce symbole, apposé sur un boîtier ou sur une barrière, indique qu'un risque de choc électrique
et/ou d'électrocution existe et indique que seules les personnes qualifiées pour travailler avec des
tensions dangereuses sont habilitées à ouvrir le boîtier ou à enlever une barrière.
Ce symbole, apposé sur le produit, indique la présence de dispositifs sensibles aux décharges
électrostatiques et indique que des précautions doivent être prises pour éviter de les endommager.
Les équipements électriques identifiés par ce symbole ne doivent pas être éliminés dans des
décharges publiques européennes. Conformément aux réglementations européennes locales et
nationales, les utilisateurs d'équipements électriques européens doivent maintenant retourner les
équipements anciens ou en fin de vie au fabricant en vue de leur élimination sans frais pour
l'utilisateur.
Remarque : Pour le retour à des fins de recyclage, veuillez contacter le fabricant ou le fournisseur d'équipement
pour obtenir les instructions sur la façon de renvoyer l'équipement usagé, les accessoires électriques fournis par le
fabricant, et tous les articles auxiliaires pour une mise au rebut appropriée.
Ce symbole, apposé sur les produits, indique que le produit contient des substances ou éléments
toxiques ou dangereux. Le numéro à l'intérieur du symbole indique la période d'utilisation en
années pour la protection de l'environnement.
Présentation du produit
Ces capteurs sont conçus pour fonctionner avec un contrôleur pour la collecte des données et le
fonctionnement. Plusieurs contrôleurs peuvent être utilisés.
Figure 1 Capteurs de conductivité à induction
1 Modèle 8398.2 3 Modèle 8398.5
2 Modèle 8398.3 4 Modèle 8332
20 Français
