hager TXA101DEMO User manual

TXA101DEMO
TXA101CDEMO
a
e
z
i
o
y
r
t
s
Ce kit permet de configurer une installation KNX Easy
via une connexion WIFI établie grâce au point d’accès
WIFI fourni. La configuration est eectuée au travers
de tablettes, de smartphones ou de PC liés à ce
réseau WIFI.
Recommandations de mise en œuvre

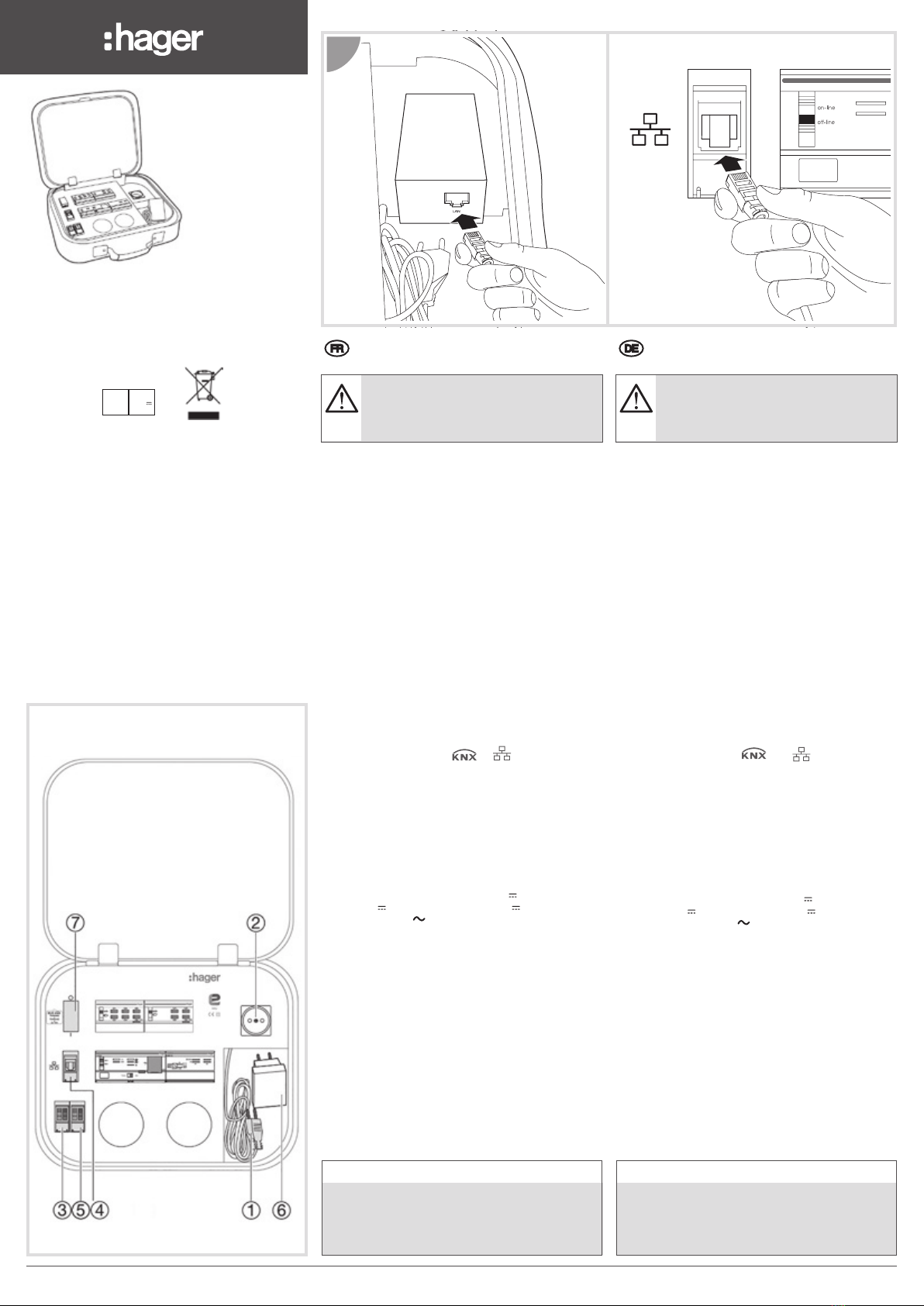

1. Brancher le câble réseau entre le port LAN de
l’interface de connexion WIFI 6et la prise RJ45 4.
2. Connecter l’interface de connexion WIFI 6à la
prise de courant 2.

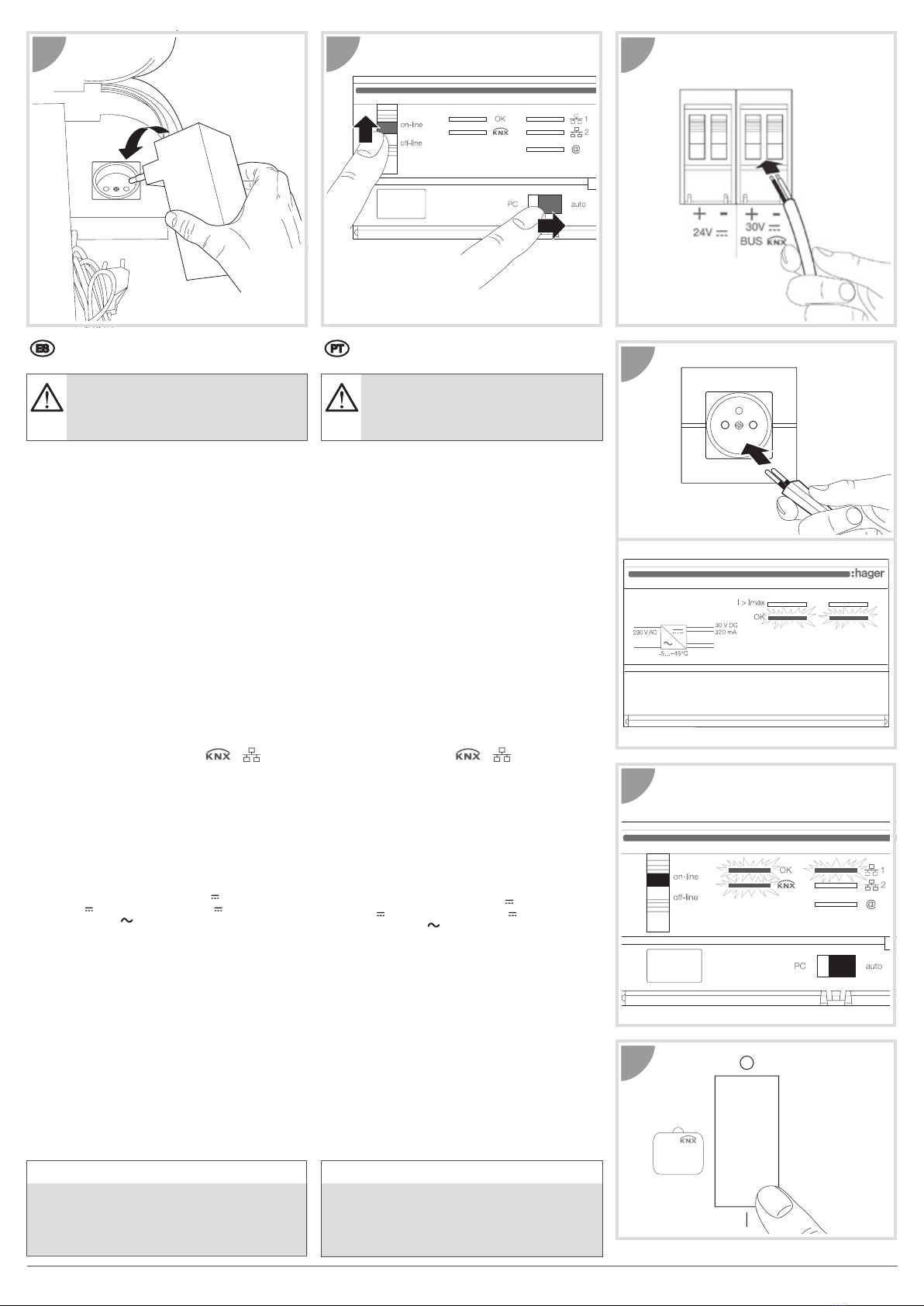

3. Sur le TJA670, placer le commutateur vertical A
en position on-line et le commutateur horizontal B
situé sous le FPL en position auto.
4. Connecter la valise au bus KNX de l’installation via
le connecteur 5.
5. Brancher le cordon d’alimentation 1à une prise
secteur pour mettre la valise sous tension : les
LEDs OK, C1 et C2 du produit TXA114 sont
allumées vert fixe.
S'assurer que l'interface de connexion WIFI 6est
en mode routeur.
6. Une fois les LEDs OK, et du TJA670
allumées vert fixes, la connexion à l’installation est
possible.
7. L'interrupteur 7permet de couper l'alimentation
KNX des produits de la valise et ainsi de séparer
ces produits du reste de l'installation KNX.
Caractéristiques techniques
Tension d’alimentation 1............................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Sortie Bus KNX 5...................30 V (320 mA) TBTS
Sortie 24V 3......................... 24V (640mA) TBTS
Sortie Prise 230V v2
•2.5 A max.
•TXA101DEMO................ pour appareils de Classe 2
•TXA101CDEMO ............. pour appareils de Classe 1
Degré de pollution..................................................... 2
Puissance absorbée max. ..................................10 W
Altitude de fonctionnement .........................< 2000 m
Tension de choc ................................................. 4 KW
Indice de protection ............................................ IP30
Résistance aux chocs .........................................IK04
Catégorie de surtension .......................................... III
Dimensions ....................................... 41 x 37 x 11 cm
Prise réseau Ethernet/IP
4 ..........................1x RJ45
Communication réseau Ethernet ...100 / 1000 Base T
Interface USB ........................................1x USB typ 2
Routeur WIFI ....................voir documentation fournie
Température de fonctionnement ....... -0 °C ->+45 °C
Température de stockage ................-20 °C -> +70 °C
?nB
Mit diesem Set können Sie eine KNX Easy-Anlage
per WLAN-Verbindung über den mitgelieferten
WLAN Access Point installieren. Die Konfiguration
erfolgt über mit diesem WLAN-Netzwerk verbundene
Tablets, Smartphones oder PCs.
Inbetriebnahmehinweise
1. Das Netzwerkkabel an den LAN-Port der WLAN-
Schnittstel 6und die RJ45-Buchse 4anschließen.
2. Die WLAN-Schnittstelle 6mit der Steckdose
verbinden 2.
3. Stellen Sie den vertikalen Schalter A des TJA670
auf „Online“ und den horizontalen Schalter B unter
dem Beschriftungsfeld-Halter auf „Auto“.
4. Schließen Sie den Koer mit dem Stecker 5an
den KNX-Bus der Anlage an.
5. Verbinden Sie das Stromkabel 1mit einer
Steckdose um den Koer einzuschalten : Die LEDs
OK, C1 und C2 des Produktes TXA114 leuchten
durchgehend grün.
Vergewissern Sie sich, dass sich die WLAN-
Schnittstelle 6im Router-Modus befindet.
6. Sobald die LEDs OK,und des TJA670
durchgehend grün leuchten, ist die Verbindung mit
der Anlage möglich.
7. Der Schalter 7dient zur Unterbrechung der
Busspannung der in dem Koer montierte KNX-
Geräte und trennt diese somit von der restlichen
KNX-Installation.
Technische Daten
Versorgungsspannung 1...........................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Ausgang KNX-Bus 5..............30 V (320 mA) SELV
Ausgang 24V 3.................... 24V (640mA) SELV
Ausgangsbuchse 230V v2
•2.5 A max.
•TXA101DEMO............................ für Klassengeräte 2
•TXA101CDEMO ......................... für Klassengeräte 1
Verschmutzungsgrad ................................................ 2
Max. Leistungsaufnahme ...................................10 W
Betriebshöhe ...............................................< 2000 m
Stoßspannung ................................................... 4 KW
Schutzart ............................................................ IP30
Stoßfestigkeit .......................................................IK04
Überspannungskategorie ....................................... III
Abmessungen .................................. 41 x 37 x 11 cm
Netzwerkanschluss Ethernet/IP
4 ................1x RJ45
Kommunikation per Ethernet-Verbindung .100 / 1000
Base T
USB-Schnittstelle ..................................1x USB typ 2
WLAN-Router ...... siehe mitgelieferte Dokumentation
Betriebstemperatur ............................-0 °C ->+45 °C
Lagertemperatur ..............................-20 °C -> +70 °C
M
Bus
30 V 24 V
V erwendbar in ganz Europa å und in der Schweiz
Hiermit erklärt Hager Controls, dass dieses Produkt mit den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der Richtlinie 2014/53/UE übereinstimmt». (BMWi)
Die CE-Konformitätserklärung steht auf der Webseite
www.hagergroup.com zur Verfügung.
6LE007110A1
6LE007110A
Kit de démonstration Easy
Kongurationstool Easy
Easy demonstration kit
Easy demonstratiekit
Easy demonstrasjons kit
Demonstration kit Easy
Kit dimostrativo Easy
Kit de demostración Easy
Kit de demonstração Easy
WIFI Router
1
A
- Appareil à installer uniquement par un
installateur électricien selon les normes
d’installation en vigueur dans le pays.
- Respecter les règles d’installation TBTS.
- Einbau und Montage dürfen nur durch eine
Elektrofachkraft gemäß den einschlägigen
Installationsnormen des Landes erfolgen.
- Schutzmaßnahme SELV beachten.
E
Utilisable partout en Europe ået en Suisse
Par la présente Hager Controls déclare que l’appareil est
conforme aux exigences essentielles et aux autres dispositions
pertinentes de la directive 2014/53/UE.
La déclaration CE peut être consultée sur le site:
www.hagergroup.com

Met deze kit kan een KNX Easy-installatie worden
geconfigureerd via een wifiverbinding die tot stand
wordt gebracht via het geleverde wifitoegangspunt.
De configuratie gebeurt via tablets, smartphones of
een pc, verbonden met het wifinetwerk.
Implementation aanbevelingen
1. Sluit de netwerkkabel aan tussen de LAN-poort
van de wifiverbindingsinterface 6en de RJ45-
connector 4.
2. Steek de wifiverbindingsinterface 6in de
contactdoos 2.
3. Plaats de verticale schakelaar A op de TJA670 in
de online positie en de horizontale schakelaar B
onder de etikethouder in de automatische positie.
4. Sluit de koer aan op de KNX-bus van de installatie
via de connector 5.
5.
Steek de voedingskabel 1in een stopcontact en
breng de koer onder spanning. De LEDs OK, C1 en
C2 van het product TXA114 lichten stabiel groen op.
Controleer of de wifiverbindingsinterface 6in
routermodus is.
6. Zodra de LEDs OK, en van de TJA670
stabiel groen oplichten, is aansluiting op de
in
stallatie mogelijk.
7. Via de schakelaar 7kunt u de KNX-voeding van
de producten van de koer onderbreken en zo
deze producten van de rest van de KNX-installatie
scheiden.
Technische specicaties
Voedingsspanning 1..................................................
.................................. 230 V~ 50/60 Hz +10% / -15%
KNX-bus-uitgang 5 ..............30 V (320 mA) ZLVS
Uitgang 24V 3...................... 24V (640mA) ZLVS
Uitgang 230V v2
•2.5 A max.
•TXA101DEMO......................voor toestellen klasse 2
•TXA101CDEMO ...................voor toestellen klasse 1
Vervuilingsgraad ........................................................ 2
Maximaal ingangsvermogen ..............................10 W
Werkingsfunctie ...........................................< 2000 m
Stootspanning .................................................... 4 KW
Beschermingsindex............................................. IP30
Schokbestendigheid ............................................IK04
Overspanningsklasse .............................................. III
Afmetingen ....................................... 41 x 37 x 11 cm
Ethernetnetwerkstekker/IP
4 ....................... 1x RJ45
Communicatie ethernetnetwerk ....100 / 1000 Base T
USB-interface ........................................1x USB typ 2
Wifirouter .....raadpleeg de bijgeleverde documentatie
Bedrijfstemperatuur ...........................-0 °C ->+45 °C
Opslagtemperatuur ..........................-20 °C -> +70 °C
This kit makes it possible to configure a KNX Easy
installation via a Wi-Fi connection established through
the Wi-Fi access point provided. Configuration can be
carried out using tablets, smartphones or computers
connected to this Wi-Fi network.
Implementation recommendations
1. Use the network cable to connect the LAN port on
the Wi-Fi router 6to the RJ45 socket 4.
2. Connect the Wi-Fi router 6to the power socket 2.
3. Set the vertical switch A on the TJA670 to the on-
line position and the horizontal switch B located
under the label holder to the auto position.
4. Connect the case to the installation's KNX bus via
the connector 5.
5. Connect the power cord 1to a mains supply
socket to switch on the case : the OK, C1 and C2
LEDs on the TXA114 product are a steady green.
Ensure that the Wi-Fi router 6is in router mode.
6. Once the OK,and LEDs on the TJA670
are a steady green, connection to the installation is
possible.
7. The switch 7allows to switch o the KNX power
supply of the KNX products mounted in the
suitcase and separates them from the rest of the
KNX-installation.
Technical Specications
Supply voltage 1..... 230 V~ 50/60 Hz +10% / -15%
KNX Bus output 5...................30 V (320 mA) SELV
Output 24V 3........................24V (640mA) SELV
230V~ Socket Output v2
•2.5 A max.
•TXA101DEMO..................... for Class 2 apparatuses
•TXA101CDEMO .................. for Class 1 apparatuses
Pollution level ........................................................... 2
Max. power consumption ...................................10 W
Operating altitude ........................................ < 2000 m
Surge voltage .................................................... 4 KW
Protection index ................................................. IP30
Impact resistance ................................................IK04
Overvoltage category ............................................. III
Dimensions ....................................... 41 x 37 x 11 cm
IP/Ethernet network socket 4 ......................1x RJ45
Ethernet network communication ..100 / 1000 Base T
USB interface ........................................1x USB typ 2
Wi-Fi router ................... see documentation provided
Operating temperature ......................-0 °C ->+45 °C
Storage temperature ........................ -20 °C -> +70 °C
6LE007110A2
WIFI Router
2
A
B
34
6
5
TXA114
255 mA
24 V DC
640 mA
C1
C2
C2
50-60 Hz
C1
- De installatie van het toestel mag
uitsluitend door een elektro-installateur
worden verricht, conform de installatie-
normen die van kracht zijn in het land.
- De ZLVS-installatievoorschriften naleven.
- This unit is to be installed by a qualified
professional only according to the
installation standard in force in the country.
- Conform to SELV installation rules.
IZ
Usable throughout Europe å and in Switzerland
Hager Controls hereby declares that the device complies with
the essential requirements and other relevant provisions of
Directive 2014/53/EU.
The CE declaration is available on the:
www.hagergroup.com
Te gebruiken in heel Europa åen in Zwitzerland
Hierbij verklaart Hager Controls dat het toestel in
overeenstemming is met de essentiële eisen en de andere
relevante bepalingen van de richtlijn 2014/53/EU.
De CE verklaring kan worden geraadpleegd op de website:
www.hagergroup.com
7
BUS
TXA606D
+
TXA624D
+
2x WA

Med dette verktøyet kan du konfigurere et KNX
Easy-anlegg via en Wi-Fi-forbindelse som opprettes
ved hjelp av et medfølgende trådløst adgangspunkt.
Konfigurasjonen utføres ved hjelp av nettbrett,
smarttelefoner eller PC-er som er koblet til dette
trådløse nettverket.
Anbefalinger ved implementering
1. Koble til nettverkskabelen mellom LAN-porten til det
trådløse brukergrensesnittet 6og RJ45-kontakten
4.
2. Koble det trådløse brukergrensesnittet 6til
strømkontakten 2.
3. På TJA670 settes den vertikale bryteren A til
on-line, og den horisontale bryteren B som
befinner seg under etikettholderen settes til auto-
posisjonen.
4. Koble konfigureringsverktøyet til KNX-anleggets
bus via kontakten 5.
5. Plugg strømledningen 1inn i en stikkontakt : LED-
lampene OK, C1 og C2 på apparatet TXA114 slås
på og lyser kontinuerlig grønt.
Sjekk at brukergrensesnittet for Wi-Fi-forbindelsen
6står i rutermodus.
6. Når LED-lampene OK, og på TJA670 lyser
grønt kontinuerlig, er det mulig å koble til anlegget.
7. Ved hjelp av bryteren 7kan du koble fra tilførselen
til koertens KNX, og dermed skille ut disse
produktene fra resten av KNX-anlegget.
Tekniskespesikasjoner
Driftsspenning 1..... 230 V~ 50/60 Hz +10% / -15%
Utgang KNX Bus 5..................30 V (320 mA) SELV
Utgang 24V 3...................... 24V (640mA) SELV
Utgang stikkontakt 230V v2
•2.5 A max.
•TXA101DEMO........................ for klasse 2 apparater
•TXA101CDEMO ..................... for klasse 1 apparater
Forurensningsgrad..................................................... 2
Maksimal absorbert eekt ..................................10 W
Driftshøyde over havet .................................< 2000 m
Impulsspenning .................................................. 4 KW
Kapslingsgrad...................................................... IP30
Motstandsdyktighet mot støt ..............................IK04
Overspenningskategori ........................................... III
Dimensjoner ..................................... 41 x 37 x 11 cm
Nettverkskontakt Ethernet/IP 4.....................1x RJ45
Nettverkskommunikasjon Ethernet 100 / 1000 Base T
USB-gränssnitt.......................................1x USB typ 2
WI-FI-ruter ..............Se medfølgende dokumentasjon
Driftstemperatur ................................-0 °C ->+45 °C
Lagringstemperatur .........................-20 °C -> +70 °C
Med denna sats kan du programmera en Easy-
KNX-anordning via en Wi-Fi-anslutning som
upprättats med befintliga åtkomstpunkter för Wi-Fi.
Programmeringen görs med surfplattor, smarta
telefoner eller persondatorer som är kopplade till Wi-
Fi-nätverket.
Rekommendationer för igångsättning
1. Anslut nätverkskabeln mellan LAN-porten på Wi-Fi-
gränssnittet 6och RJ45-uttaget 4.
2. Anslut Wi-Fi-gränssnittet 6till strömuttaget 2.
3. Placera den vertikala brytaren Apå TJA670 i läget
”on-line” och den horisontella brytaren B som
finns under etiketthållaren i läget ”auto”.
4. Anslut väskan till anordningens KNX-buss via
kontakten 5.
5. Anslut strömkabeln 1till vägguttaget : LED-
lamporna OK, C1 och C2 på enheten TXA114 lyser
med fast grönt ljus.
Kontrollera att Wi-Fi-gränssnittet 6är i routerläge.
6. När LED-lamporna OK, och på TJA670
lyser med fast grönt ljus, går det att ansluta till
anordningen.
7. Brytaren 7används för att stänga av försörjningen
KNX till produkterna i väskan och skilja de här
produkterna från resten av KNX-installationen.
Tekniska specikationer
Matningsspänning 1..................................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Utgång KNX-buss 5................30 V (320 mA) SELV
Utgång 24V 3...................... 24V (640mA) SELV
Uttag 230V v2
•2.5 A max.
•TXA101DEMO..........................för klass 2-apparater
•TXA101CDEMO .......................för klass 2-apparater
Föroreningsgrad ........................................................ 2
Max. ineekt ......................................................10 W
Drifthöjd .......................................................< 2000 m
Stötspänning ...................................................... 4 KW
Skyddsklass ........................................................ IP30
Slaghållfasthet .....................................................IK04
Överspänningskategori ........................................... III
Mått .................................................. 41 x 37 x 11 cm
Nätverksuttag Ethernet/IP 4.........................1x RJ45
Nätverkskommunikation Ethernet ..100/ 1000 Base T
USB-gränssnitt ......................................1x USB typ 2
Wi-Fi-router ............... se medföljande dokumentation
Drifttemperatur ..................................-0 °C ->+45 °C
Förvaringstemperatur ......................-20 °C -> +70 °C
Il presente kit permette di configurare un impianto
KNX Easy tramite la connessione Wi-Fi stabilita grazie
all'access point Wi-Fi fornito. La configurazione è
eseguita mediante tablet, smartphone o PC collegati
a questa rete Wi-Fi.
Raccomandazioni per l’installazione
1. Collegare il cavo di rete tra la porta LAN dell’interfaccia
di connessione Wi-Fi 6e la presa RJ45 4.
2. Collegare l’interfaccia di connessione Wi-Fi 6alla
presa di corrente 2.
3. Nel TJA670 disporre il commutatore verticale A
su "on-line" e il commutatore orizzontale B che si
trova sotto il portaetichetta su "auto".
4. Collegare la valigetta al bus KNX dell'impianto
tramite il connettore 5.
5. Collegare il cavo di alimentazione 1a una presa di
corrente per mettere la valigetta in tensione : i LED
OK, C1 e C2 del TXA114 si accendono con luce
verde fissa.
Controllare che l’interfaccia di connessione Wi-Fi
6sia in modalità router.
6. Quando i LED OK, e del TJA670 hanno
luce verde fissa è possibile connettersi all'impianto.
7. L’interruttore 7permette di interrompere
l’alimentazione KNX dei prodotti della valigetta,
separandoli così dal resto dell’impianto KNX.
Caratteristiche tecniche
Tensione di alimentazione 1.....................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Uscita Bus KNX 5..................30 V (320 mA) SELV
Uscita 24V 3........................ 24V (640mA) SELV
Uscita Presa 230V v2
•2.5 A max.
•TXA101DEMO.................per apparecchi di classe 2
•TXA101CDEMO ..............per apparecchi di classe 1
Grado di protezione .................................................. 2
Potenza assorbita max. ......................................10 W
Altitudine di funzionamento ......................... < 2000 m
Tensione impulsiva ............................................ 4 KW
Indice di protezione ............................................. IP30
Resistenza agli urti ..............................................IK04
Categoria di sovratensione ..................................... III
Dimensioni ........................................ 41 x 37 x 11 cm
Presa rete Ethernet/IP 4...............................1x RJ45
Comunicazione rete Ethernet ........100 / 1000 Base T
Interfaccia USB .....................................1x USB typ 2
Router Wi-Fi ................... v. documentazione allegata
Temperatura operativa .......................-0 °C ->+45 °C
Temperatura di stoccaggio............... -20 °C -> +70 °C
WIFI Router
1
6LE007110A3
O S Y
- Utstyret skal kun installeres av kvalifisert
elektriker og i samsvar med de
installasjonsstandardene som finnes i
landet.
- Dersom den interne sikringen utløses,
Overhold TBTS installasjonsregler.
- Utstyret skal kun installeres av kvalifisert
elektriker og i samsvar med de
installasjonsstandardene som finnes i
landet.
- Följ SELV-installationsreglerna.
- Il dispositivo deve essere installato solo
da un elettricista qualificato in conformità
con le normative impiantistiche presenti
nel Paese.
- Rispettare le norme d’installazione TBTS.
Användbar i all Europa åog i Sveits
Hermed erklærer Hager Controls at utstyret er fremstilt i
overensstemmelse med de grunnleggende krav og andre
relevante bestemmelser i EU-direktivet 2014/53/UE.
EU-erklæringen finner du på hjemmesiden:
www.hagergroup.com
Användbar i hela Europa å och i Schweiz
Härmed intygar Hager Controls att apparaten överensstämmer
med de väsentliga krav och övriga relevanta bestämmelser
som framgår av direktiv 2014/53/EU.
EG-försäkran finns på vår hemsida:
www.hagergroup.com
Utilizzabile in tutta Europa åe in Svizzera
Con la presente Hager Controls dichiara che il dispositivo
è conforme ai requisiti essenziali e alle altre disposizioni
pertinenti definite dalla direttiva 2014/53/UE.
La dichiarazione di conformità UE può essere consultata
sul sito Internet:
www.hagergroup.com

Este kit permite configurar una instalación KNX Easy
mediante una conexión WIFI establecida gracias al
punto de acceso WIFI suministrado. La configuración
se realiza mediante tabletas, teléfonos inteligentes o
PC conectados a esta red WIFI.
Recomendaciones de implementación
1. Conectar el cable de red entre el puerto LAN de la
interfaz de conexión WIFI 6y la toma RJ45 4.
2. Conectar la interfaz de conexión WIFI 6a la toma
de corriente 2.
3. En el TJA670, colocar el conmutador vertical A
en posición en línea y el conmutador horizontal B
situado debajo del portaetiqueta en posición auto.
4. Conectar la maleta al bus KNX de la instalación
mediante el conector 5.
5. Enchufar el cable de alimentación 1a una toma
de red : los LED OK, C1 y C2 del producto TXA114
se encenderán en verde fijo.
Asegurarse de que la interfaz de conexión WIFI 6
esté en modo enrutador.
6. Una vez que los LED estén OK, y los del
TJA670 estén encendidos en verde fijo, se puede
realizar la conexión a la instalación.
7. El interruptor 7permite cortar la alimentación KNX
de los productos de la maleta y así separar dichos
productos del resto de la instalación KNX.
Especicaciones técnicas
Tensión de alimentación 1........................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Salida Bus KNX 5................ 30 V (320 mA) MBTS
Salida 24V 3...................... 24V (640mA) MBTS
Salida toma 230V v2
•2.5 A max.
•TXA101DEMO....................para aparatos de clase 2
•TXA101CDEMO .................para aparatos de clase 1
Grado de contaminación........................................... 2
Potencia absorbida máx .....................................10 W
Altitud de funcionamiento ...........................< 2000 m
Tensión de choque ............................................. 4 KW
Índice de protección ........................................... IP30
Resistencia a los choques ...................................IK04
Categoría de sobretensión ..................................... III
Dimensiones ..................................... 41 x 37 x 11 cm
Toma de red Ethernet/IP 4...........................1x RJ45
Comunicación red Ethernet ...........100 / 1000 Base T
Interfaz USB ..........................................1x USB typ 2
Enrutador WIFI ...............consultar la documentación
.................................................................suministrada
Temperatura de funcionamiento......... -0 °C ->+45 °C
Temperatura de almacenamiento ....-20 °C -> +70 °C
Este kit permite configurar uma instalação KNX Easy
através de uma ligação Wi-Fi estabelecida graças
ao ponto de acesso Wi-Fi fornecido. A configuração
é efetuada através de tablets, smartphones ou PC
ligados à rede Wi-Fi.
Recomendações de implementação
1. Ligue o cabo de rede entre a porta LAN da interface
de ligação Wi-Fi 6e a tomada RJ45 4.
2. Ligue a interface de ligação Wi-Fi 6à tomada
elétrica 2.
3. No produto TJA670, coloque o seletor vertical
A em posição "online" e o seletor horizontal, B
localizado abaixo da porta, em posição "auto".
4. Ligue a maleta ao bus KNX da instalação através
do conector 5.
5. Ligue o cabo de alimentação 1a uma tomada
elétrica : os LED OK, C1 e C2 do produto TXA114
estão ligados e apresentam uma cor verde fixa.
Certifique-se de que a interface de ligação Wi-Fi 6
se encontra em modo "routeur".
6. Assim que os LED OK, e de o produto
TJA670 estarem ligados e apresentarem uma cor
verde fixa, é possível efetuar a ligação à instalação.
7. O interruptor 7permite desligar a fonte de
alimentação KNX dos produtos instalados na caixa,
isolando-os do resto da instalação KNX.
Especicações técnicas
Tensão de alimentação 1...........................................
.................................. 230 V~ 50/60 Hz +10% / -15%
Saída Bus KNX 5................. 30 V (320 mA) MBTS
Saída 24V 3....................... 24V (640mA) MBTS
Saída Tomada 230V v2
•2.5 A max.
•TXA101DEMO................ para aparelhos de classe 2
•TXA101CDEMO ............. para aparelhos de classe 1
Grau de poluição....................................................... 2
Potência máx. consumida ..................................10 W
Altitude de funcionamento ..........................< 2000 m
Tensão de choque ............................................. 4 KW
Índice de protecção ............................................ IP30
Resistência ao choque ........................................IK04
Categoria de sobretensão ...................................... III
Dimensões ........................................ 41 x 37 x 11 cm
Conector de rede Ethernet/IP 4................... 1x RJ45
Comunicação de rede Ethernet .....100 / 1000 Base T
Interface USB ........................................1x USB typ 2
Router Wi-Fi .......................ver documento fornecido
Temperatura de funcionamento .........-0 °C ->+45 °C
Temperatura de armazenamento ..... -20 °C -> +70 °C
A
B
WIFI Router
234
4 Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com Hager 02.19 - 6LE007110A
R T
- Aparato que instalar sólo por un instalador
electricista según las normas vigentes en
el país.
- Respetar las reglas de instalación MBTS.
- Este aparelho deve ser instalado unica-
mente por um electricista, de acordo com
as normas de instalação em vigor no país.
- Respeitar as regras de instalação MBTS.
Utilizable en toda Europa åy Suiza
Por medio de la presente, Hager Controls declara que el
dispositivo cumple con los requisitos esenciales
y el resto de
disposiciones pertinentes de la Directiva 2014/53/UE.
La declaración CE puede consultarse en la página web:
www.hagergroup.com
Utilizável em toda a Europa åe na Suíça
A Hager Controls declara que o dispositivo está em
conformidade com os requisitos essenciais e outras
disposições relevantes da Directiva 2014/53/UE.
A declaração de conformidade CE pode ser consultada n o site:
www.hagergroup.com
6
5
TXA114
255 mA
24 V DC
640 mA
C1
C2
C2
50-60 Hz
C1
7
BUS
TXA606D
+
TXA624D
+
2x WA
