Halsey Taylor HVR Series User manual

Page 1 98955C (Rev. C - 12/17)
HVR8(WF)*1C
Owners Manual
MANUAL DEL PROPIETARIO HALSEY TAYLOR
MANUEL DE L'UTILISATION HALSEY TAYLOR
HVR™ Series Vandal-Resistant Water Coolers
Serie HVR™ enfriadores de agua a prueba de agresiones
Série HVR™ anti-vandalisme refroidisseurs d’eau

Page 2
98955C (Rev. C - 12/17)
HVR8(WF)*1C
FIG. 1
12
2
3
7
4
5
66
1
9
10
8
11
15
16
19
20
25
27
21
27 27
21
27
32
33
37
28
See Fig.4
See Fig. 4
See Fig. 4
See Fig. 4
Uses HFC-134A refrigerant
Usa refrigerante HFC-134A
Utilise du uide frigorigéne HFC-134A
Note: Danger! Electrical shock hazard. Disconnect power before servicing unit.
Nota: peligro! Peligro de descarga eléctrica. Desconecte antes de reparar la unidad
Remarque : Danger ! Risque de choc électrique. Débrancher avant de réparer l’appareil.

Page 3 98955C (Rev. C - 12/17)
HVR8(WF)*1C
FIG. 2
C
L8"
203mm
21 3/8"
542mm
18 3/8"
466mm
E
D A2 1/2"
64mm
FINISHEDFLOOR
HANGER BRACKET
1 1/2"
38mm
18 5/8"
474mm
4 1/2"
114mm
25"
635mm
3 1/2"
89mm
27" 686mm *
B
12 5/16"
313mm
6 1/4"
159mm
32 15/16"
837mm
ORIFICE HEIGHT
2 5/8" 67mm
31 7/8" 809mm
RIM HEIGHT
C
F
E
4 9/16"
116mm
13 7/8"
352mm
2 9/16" 65mm
7 1/4"
185mm
11/16"
18mm
5" 127mm 10"
254mm
30 15/16"
787mm
1 3/8"
35mm
1 3/8"
35mm
5 3/4" 146mm 5 3/4"
146mm
O5/16"
8mm HOLES (5 PL)
REDUCE HEIGHT BY 3” FOR INSTALLATION OF CHILDREN’S ADA COOLER
*ADA REQUIREMENT
LEGEND A = RECOMMENDED WATER SUPPLY LOCATION 3/8 O.D. UNPLATED COPPER TUBE CONNECT STUB WITH SHUT OFF (BY OTHERS) 3 IN. (76mm) MAXIMUM OUT FROM WALL B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/2” O.D. DRAIN STUB 2 IN. OUT FROM WALL C = 1-1/2” TRAP NOT FURNISHED D = ELECTRICAL SUPPLY (3) WIRE RECESSED BOX E = INSURE PROPER VENTILATION BY MAINTAINING 6” (152 mm) (MIN.) CLEARANCE FROM CABINET LOUVERS TO WALL. F = 7/16 BOLT HOLES FOR FASTENING UNIT TO WALL
*

Page 4
98955C (Rev. C - 12/17)
HVR8(WF)*1C
IMPORTANT
ALL SERVICE TO BE PERFORMED BY AN
AUTHORIZED SERVICE PERSON
IMPORTANTE
TODO EL SERVICIO DEBERÁ SER EFECTUADO POR UNA
PERSONA DE SERVICIO AUTORIZADA
IMPORTANT
TOUT ENTRETIEN DOIT ÊTRE EFFECTUÉ PAR UN
REPRÉSENTANT AUTORISÉ
INSTALLATION DU SIPHON ET DU
SUPPORT DE SUSPENSION
1) Retirez le support de suspension à l’arrière du refroidis-
seur en enlevant une (1) vis.
2) Installez le support et le siphon tel qu’indiqué à la g. 2.
NOTE : Le support de suspension DOIT être bien retenu en
place. Ajoutez des ferrures de xation si le mur n’offre
pas le soutien voulu.
IMPORTANT :
• Pour avoir une bonne position, on doit garder une
dimension de 6 1/4 po. (159mm) du mur à l’axe central
du siphon.
• Ancrez solidement le support au mur à l’aide des ve
(5) trous de xation d’un diam. 1/4 po.
3) Installez la soupape droite dans le tuyau de D.E. 3/8”.
HANGER BRACKETS & TRAP
INSTALLATION
1) Remove hanger bracket fastened to back of
cooler by removing one (1) screw.
2) Mount the hanger bracket and trap as shown
in Figure 2.
NOTE: Hanger Bracket MUST be supported
securely. Add xture support carrier if wall will
not provide adequate support.
IMPORTANT:
• 6 1/4 in. (159mm) dimension from wall to
centerline of trap must be maintained
for proper t.
• Anchor hanger securely to wall using all
ve (5) 1/4 in. dia. mounting holes.
3) Install straight valve for 3/8” O.D. tube.
INSTALACIÓN DE FIJADOR DE
SUSPENSIÓN Y DEL PURGADOR
1) Quite el jador de suspensión sujetados a la parte posterior del
enfriador quitando un (1) tornillo.
2) Monte el jador de suspensión y quite el purgador como se
muestra en la Fig.2.
NOTA: El jador de suspensión DEBE de ser sostenido con seguri-
dad. Coloque portadores de soporte de instalaciones jas si la
pared no proveerá un soporte adecuado.
IMPORTANTE:
• Se debe mantener una dimensión de 6 1/4 pulgadas (159mm)
desde la pared hasta la línea central del purgador para que
calce de forma adecuada.
• Ancle el suspensor de forma segura a la pared usando todos
los cinco (5) agujeros de montaje de 1/4” de diámetro.
3) Instale la válvula directa para el tubo de 3/8” de diámetro externo.
INSTALLATION OF COOLER
4) Hang the cooler on the hanger bracket. Be
certain the hanger bracket is engaged properly
in the slots on the cooler back as shown in Figure
2.
5) Loosen the two (2) screws holding the lower
front panel at the bottom of cooler base and
two (2) screws at the top (Use torx bits sold
separately). Remove the front panel and set
aside.
6) Connect water inlet line--See Note 4 of General
Instructions.
7) Remove the slip nut and gasket from the trap
and install them on the cooler waste line mak-
ing sure that the end of the waste line ts into
the trap. Assemble the slip nut and gasket to
the trap and tighten securely.
INSTALACIÓN DEL ENFRIADOR DE AGUA
4) Suspenda el enfriador en el jador de suspensión. Asegúrese
que el jador de suspensión calce correctamente en las ranuras
de la parte posterior del enfriador como se indica en la gura 2.
5) Aoje los dos (2) tornillos que sostienen la parte inferior del panel
en la parte inferior de la base del enfriador y los dos (2) tornillos
en la parte superior (Utilice los pedacitos torx vendidos por
separado). Quite el panel frontal y póngalo a un lado.
6) Conectar el tubo de entrada de agua. Ver la Nota 4 en las
Instrucciones Generales.
7) Saque la tuerca deslizante y empaquetadura del colector e ins-
tálelos en la manquera de residous de la nevera, asequrándose
que el extremo de la manquera encaje en el colector. Coloque
la tuerca deslizante y la empaquetadura en el colector y apriete
rmermente.
INSTALLATION DU REFROIDISSEUR
4) Installez le refroidisseur sur le support en vous assurant
que ceux-ci sont bien installés dans les fentes à l’arrière
du refroidisseur tel qu’indiqué à la gure 2.
5) Dégagez les deux (2) vis retenant le panneau inférieur
avant au bas de la base du refroidisseur ainsi que deux
(2) vis sur le dessus (Employez le peu Torx vendu
séparément). Retirez le panneau avant et mettez-le
de côté.
6) Connectez l’alimentation en eau. - Voir note 4 des
instructions générales.
7) Retirez l’écrou coulissant et le joint du siphon et les
installer sur la conduite de vidange de la fontaine en
s’assurant que l’extrémité de la conduite de vidange
s’ajuste dans le siphon. Assembler l’écrou coulissant
et le joint sur le siphon et srrer fermement.
PUESTA EN MARCHA
Ver también las Instrucciones Generales
8) La altura del chorro se ajusta en la fábrica a 45-50 PSI. Si la
presión de suministro varía mucho de esta valor, ajustar el tornillo
usar el agujero de acceso en el botón. El ajuste en sentido
horario elvará el chorro y en sentido contrahorario lo bajará
(inserte el destornillador). Para un ajuste mejor, el chorro debe
chocar con el depósito aproximadamente a 6-1/2”(165mm) del
borboteador.
MISE EN MARCHE
Voir aussi les Instructions Générales
8) La pression du jet est réglée en usine 3,1 et 3,4 bars.
Si la pression d’alimentation varie fortement de cette
valeur employer l’ouverture d’accès dans le bouton-
poussoir. Un réglage dans le sens des aiguilles d’une
montre relève le jet, et un réglage dans le sens con-
traire l’abaisse (insérez le tournevis). Pour un réglage
optimum, le jet doit frapper le bassin à environ 165
mm du barboteur.
START UP
Also See General Instructions
8) Stream height is factory set at 45-50 PSI. If
supply pressure varies greatly from this, adjust
screw using the access hole in the pushbutton
(insert screwdriver). CW adjustment will raise
stream and CCW adjustment will lower stream.
For best adjustment, stream should hit basin
approximately 6-1/2” (165mm) from bubbler.
WHT GND
BLK
FAN
3
1
2
5
M
S
C
12
3
COLDCONTROL
(WATER)
6
RELAY
OVERLOADCOMPRESSOR

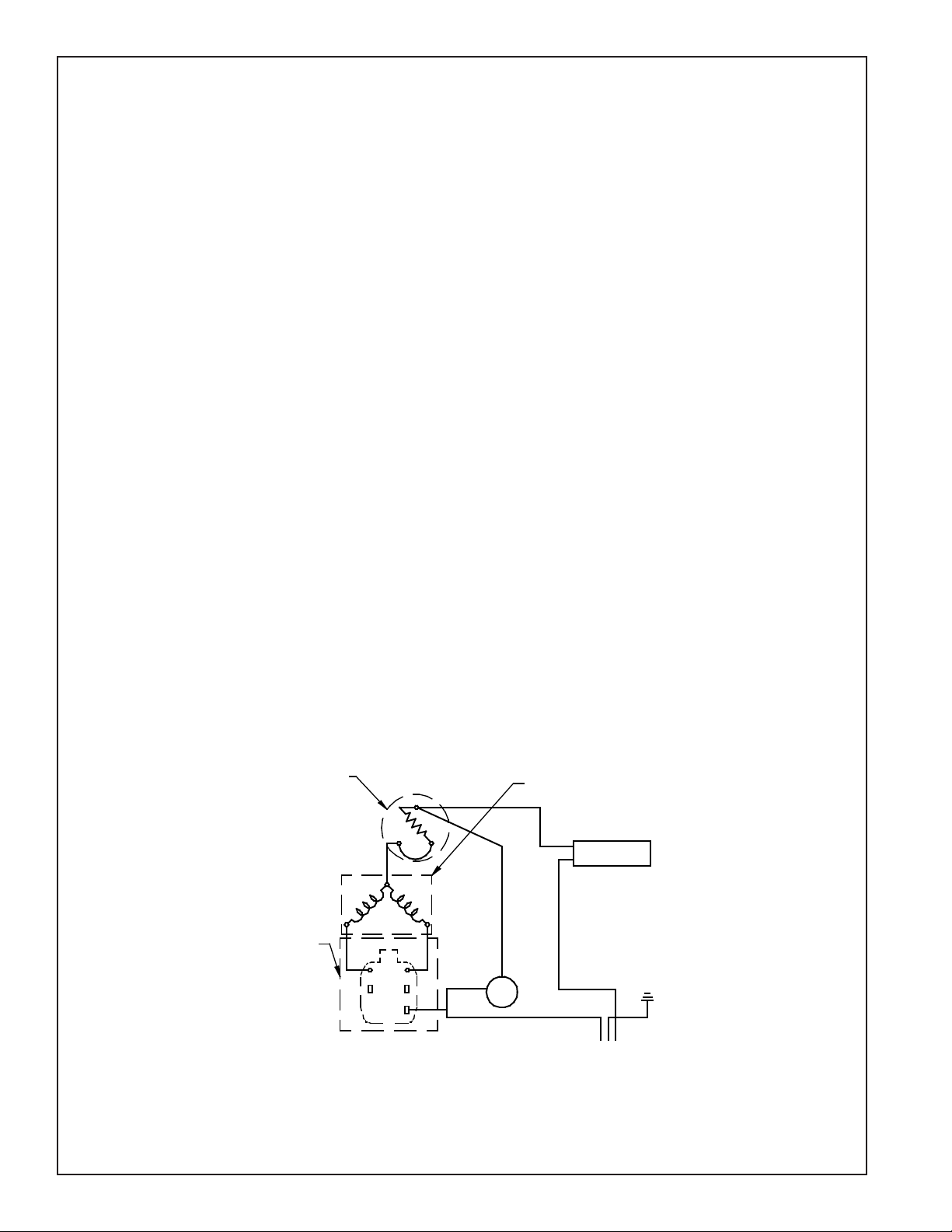

Fig. 3
115V Wiring Diagram

Page 5 98955C (Rev. C - 12/17)
HVR8(WF)*1C
Fig. 4
30
22
23
1
27 (8)
25
15
1
1
33
18
17
17
17
35
36
17
17
13
27
17
27
29 (4)
34
26
27(6)
31 24
27
32
14
1
1
Basin
VANDAL RESISTANT
BUBBLER DETAIL
27

Page 6
98955C (Rev. C - 12/17)
HVR8(WF)*1C
PRINTED IN U.S.A.
2222 CAMDEN COURT
OAK BROOK, IL 60523
630.574.3500
FOR PARTS CONTACT YOUR LOCAL DISTRIBUTOR OR VISIT OUR WEBSITE WWW.HALSEYTAYLOR.COM
97446C
98777C
98775C
36322C
0000000238
75524C
98776C
35839C
98773C
35870C
55996C
27124C
55931C
98684C
45930C
56092C
1000001906
98530C
66703C
98724C
70002C
160270508640
600985451640
28617C
28963C
22897C
0000001190
1000001602
70864C
110868642550
28596C
See Color Table
See Color Table
See Color Table
See Color Table
See Color Table
See Color Table
75520C
28551C
Bubbler Assy - VR
Kit - Compressor Mtg/Clips/Studs/Grommets
Kit - Fan Motor/Blade/Shroud/Nut/Screws
Compressor Serv. Pak
Kit - Relay/Overload/Cover
Clip (Front & Rear Panels)
Kit - Condenser/Drier
Kit - Cold Control/Screws
Kit - Heat Exchanger/Drier
Power Cord
Strainer (See “General Instructions”)
Cover - Cold Control
Cover - Dispenser Bottom
Kit - Drain Elbow/Gasket/Nut/Washer
Drain Tube Assy.
Tubing - Poly (Cut To length)
Kit - Push Button/Sleeve/Spacer/Nuts/Screw
Kit - Regulator/Holder/Nut
Drier
Kit - Evaporator Assembly
Screw - #10 x 1/2” Lg. HHSM
Strainer - Bright
Plug - Drain 1-1/2CP
Screen - VR
Basin - Stainless Steel
Panel - Bottom Dispenser
Kit - #10 Pinned Torx Screws/T-25 Bit
Kit - Elbow 5/16” x 1/4” (3 Pack)
Screw - #8 x .62 Torx/Slot
Screw - #10 - 24 x .75 Socket Head
Panel - Screen
Panel - RH Rear
Panel - LH Rear
Panel - RH Dispenser Side
Panel - LH Dispenser Side
Panel - Dispenser Front
Panel - Front Lower
Torx Tool - T25
Hanger Bracket
PART NO. DESCRIPTION
1
2
3
*4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
NS
NS
ITEM
NO.
Stainless Steel Acero inoxidable
PANEL COLOR
COLOR TABLE
COLOR DEL
PANEL
TABLA DE LOS
COLORES TABLE DE COU-
LEURS
COULEUR DU
PANNEAU
Item No. 37
Part No.
Artículos No.
No. de Pieza
Article Pièce
Item No. 32
Part No.
Artículos No.
No. de Pieza
Article Pièce
Item No. 33
Part No.
Artículos No.
No. de Pieza
Article Pièce
Item No. 34
Part No.
Artículos No.
No. de Pieza
Article Pièce
Item No. 35
Part No.
Artículos No.
No. de Pieza
Article Pièce
Item No. 36
Part No.
Artículos No.
No. de Pieza
Article Pièce
28525C 28519C 28516C 28528C 28522C 22955C
Acier inoxydable
Bubbler Assy - VR
Kit - ojales de clips de los pernos prisioneros
de montaje del compresor
Kit - ventilador Motor/Cuchilla/cubierta/tuerca/tornillos
Compresor Paquete de servicio
Kit - compresor eléctrico/relé/sobrecarga/cubierta
Clip (paneles frontales y posteriores)
Kit - Condensador/Secador
Kit - Control del Enfriamiento/Tornillos
Kit - Intercambiador Térmico/Secador
Cable eléctrico
Filtro (ver “Instrucciones generales”
Portada - Control del frío
Portada - parte inferior del expendedor
Kit - desagüe Codo/Empaque/Tuerca/Arandela
Conjunto del tubo de drenaje
Tubería de polipropileno (Para cortar al largo)
Kit - pulsador/manga/separador/tuercas/tornillos
Kit - tuerca de soporte de regulador
Secador
Montaje del Kit-Evaporador
Tornillo - #10 x 1/2” Lg. HHSM
Colador - brillante
Enchufe - drenaje 1-1/2CP
Pantalla - resistente al vandalismo
Estanque - Acero inoxidable
Panel - dispensador inferior
Kit - Torx #10 cubrió tornillos/T-25 bit
Kit - codo de 5/16 “x 1/4” (paquete de 3)
Tornillo - #8 x .62 Torx/Slot
Tornillo - #10 - 24 x .75 Socket Head
Panel - pantalla
Panel - RH trasero
Panel - LH trasero
Panel - lado RH dispensador
Panel - lado LH dispensador
Panel - dispensador frente
Panel - frontal inferior
Torx Tool - T25
Fijador de suspensión (No se muestra)
Bubbler Assy - VR
Kit - compresseur montage clips/goujons/oeillets
Kit - ventilateur moteur/lame/carénage/écrou/vis
Kit d’Entretien du Compresseur
Kit-compresseur électrique/relais/surcharge/couvertureClip
Clip (panneaux avant & arrière)
Kit - Condenseur/Séchoir
Kit - Contrôle de Refroidissement/Vis
Kit - Echangeur Thermique/Déshydrateur
Cordon d’Alimentation
Crépine (voir Généralités)
Couverture - contrôle du froid
Couverture - distributeur
Kit - vidange coude/joint/Écrou/Rondelle
Assemblage de Tube de vidange
Poly tube (Ajusté à la longueur souhaitée)
Kit - bouton poussoir/manchon/Spacer/écrous/vis
Kit - régulateur/titulaire/noix
Déshydrateur
Assemblée de L’évaporateur en Kit
Vis - #10 x 1/2” Lg. HHSM
Passoire - Bright
Bouchon - vidange 1-1/2CP
Écran - anti-vandale
Basin - Inox
Panneau - doseur Bottom
Kit - #10 épinglé Torx vis/T-25 bit
Kit - coude 5/16 “x 1/4” (Pack de 3)
Vis - #8 x .62 Torx/Slot
Vis- #10 - 24 x .75 Socket Head
Panneau - écran
Panneau - RH arrière
Panneau - LH arrière
Panneau - côté RH distributeur
Panneau - côté LH distributeur
Panneau - distributeur avant
Panneau - bas avant
Torx Tool - T25
Support de suspension (Non illustrée)
DESCRIPCIÓN DESCRIPTION
PARTS LIST/ LISTA DE PIEZAS/ LISTE DES PIÈCES
*COMPREND RELAIS ET SURCHARGE. SI SOUS GARANTIE, REM-
PLACEZ AVEC LE MÊME SURPRESSEUR QUE CELUI UTILISÉ ORIGI-
NALEMENT.
NOTE: Toute correspondance au sujet des refroidisseurs d’eau courante ou
toute commande de pièce de rechange DOIT inclure le numéro de modèle et
le numéro de série du refroidisseur ainsi que le nom et le numéro de pièce
à remplacer.
*INCLUDES RELAY & OVERLOAD. IF UNDER WARRANTY,
REPLACE WITH SAME COMPRESSOR USED IN ORIGINAL
ASSEMBLY.
NOTE: All correspondence pertaining to any of the above water cool-
ers or orders for repair parts MUST include Model No. and Serial No.
of cooler, name and part number of replacement part.
*INCLUYE RELÉ Y SOBRECARGA. SI ESTÁ BAJO GARANTÍA,
REEMPLACE CON EL MISMO COMPRESOR USADO EN EL
ENSAMBLADO INICIAL.
NOTA: Toda la correspondencia relacionada con el enfriador de agua anterior
o con una orden de reparación piezas DEBERÁ incluir el número de modelo
y número de serie del enfriador, el nombre y número de pieza de la pieza
de repuesto.
NS = NOT SHOWN
