HALTO BAR V2 User manual

QUICK START
LA MISE EN VALEUR DYNAMIQUE
BAR V2

Réglementation
Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE
Recyclage
Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce
produit via les lières de recyclage appropriées. Recyclez ce produit via une lière DEEE (déchets d’équipements électroniques). Ce produit
doit être repris par votre revendeur ou doit être déposé dans un centre de collecte spécique (déchetterie).
Garantie applicable en France
Le fabricant a apporté le plus grand soin à la conception et à la fabrication de votre produit pour qu’il vous apporte entière satisfaction.
Néanmoins, s’il apparaissait que votre produit était défectueux, vous bénéciez d’une garantie commerciale de 24 mois à compter de la
date d’achat. Pour mettre en œuvre cette garantie, l’utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse
ou la facture d’achat accompagnée du numéro de série.
Cette garantie, applicable en France, couvre tous les défauts du produit qui ne permettent pas une utilisation normale du produit. Elle
ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, une usure prévisible ; ou si les recommandations du
fabricant n’ont pas été respectées.
La garantie ne couvre pas l’usure normale des pièces liée à l’utilisation du produit, tel que Batterie, Lampe, Roues, pièces d’usures, etc…
Eu égard au défaut et à la pièce concernée, le garant décidera alors de procéder à la réparation ou au remplacement de ladite pièce.
Le garant est : FREEVOX, 22, rue Édouard Buffard Z.a.C. de la CharBonnière - MonTeVrain 77771- 01.48.63.22.11.
La durée de fourniture de pièces détachées est de deux ans.
La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l’acheteur d’agir en garantie des vices cachés ou de
non-conformité, tel que prévu aux codes civil et de la consommation Française.
Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT ET CONSERVEZ CE MANUEL
Toute personne impliquée dans l’installation, l’utilisation et la maintenance de cet appareil doit être qualiée et suivre les instructions
comprises dans ce manuel.
Soyez prudent risques de chocs électriques !
Avant la mise en fonction, soyez certain que le produit n’ait pas subi de dommage durant le transport. Dans le cas contraire, contactez
votre revendeur.
An de maintenir l’appareil en parfaites conditions, l’utilisateur doit suivre les instructions de sécurité et d’utilisation décrites dans ce
présent document.
Notez que les dysfonctionnements liés à la modication de l’appareil ne sont pas couverts par la garantie.
Cet appareil ne contient aucune partie remplaçable par l’utilisateur, pour toute intervention contactez votre revendeur.
Soyez prudent risque photo-biologique !
Attention !! Système d’éclairage professionnel
ne pas regarder le ux lumineux dans l’axe.
Risque d’incendie maintenir une distance minimale de 1 m entre le faisceau et une surface inammable.
IMPORTANT :
Cet appareil doit être utilisé à une température ambiante entre -20° et 45°.
Fixer le projecteur d’une façon stable.
Ne pas faire cheminer le câble d’alimentation avec les autres câbles.
Manipuler le câble d’alimentation avec les précautions d’usage.
Ne pas insérer d’objets dans les aérations.
Ne pas démonter ou modier l’appareil. Risque d’électrocution !
Ne pas connecter cet appareil à un bloc de puissance.
Ne pas mettre En / Hors fonction de manière répétée.
Cet appareil doit être relié à la terre
N’utiliser cet appareil qu’après vous être familiarisé avec ses commandes et fonctions.
Éviter tout contact avec les ammes, éloignez l’appareil des surfaces inammables.
Laisser toujours un espace sufsant autour de l’appareil pour permettre sa convection.
Déconnecter l’appareil du secteur, lorsqu’il n’est pas utilisé ou avant de le nettoyer.
Toujours débrancher l’alimentation en tenant la prise secteur et non le câble.
Vérier que le cordon d’alimentation ne soit ni pincé ni endommagé, (prises et câbles)
Si l’appareil est tombé ou à reçu un choc, déconnecter le immédiatement du secteur et contacter un technicien qualié pour le vérier.
Si l’appareil a été soumis à d’importantes uctuations de température, ne le mettez pas en fonction immédiatement, la condensation
pourrait l’endommager en créant un CC (court-circuit).
Si l’appareil ne fonctionne pas correctement, mettez-le hors fonction immédiatement. Emballer-le, (de préférence dans son emballage d’origine).
Ce produit doit être utilisé exclusivement par un adulte en bonne santé.
Il doit être installé hors de portée des enfants.
Ne jamais utiliser le produit sans surveillance.
Ne pas utiliser l’appareil dans des zones ATEX ou et à proximité de d’hydrocarbure ou de produit inammable.
Cet appareil doit être utilisé conformément à ce manuel, pour éviter tous dysfonctionnement
Nettoyage
Penser à nettoyer régulièrement l’optique avec un chiffon micro-pore.
L’usage d’air comprimé permet de nettoyer le boitier.
Le projecteur doit être sécurisé par une élingue de sécurité

Nouvelle génération de barres LEDs dédiée à l’éclairage architectural, les BAR V2 sont disponibles sous 4 formats, de 9 à 27 LEDs.
IP66, elles offrent une solution exible pour l’éclairage de bâtiments dans une large variété d’installations extérieures. Les BAR V2
peuvent être gérées en sections.
Il est possible d’installer sur la Série BAR V2 une large gamme d’accessoires dont des volets ainsi que des ltre diffuseurs tels que :
- 30°x1° - 15°x1° - 60°x1° - 60° - 10°x30° - 60°x1° - 30°x60°
SPÉCIFICATIONS TECHNIQUES BAR 9 V2 RGBL:
• Sources :9 LED RVB+ Lime
• Flux Lumineux : 733 lm
• Optiques 15°
• Modes DMX : 1/3/4/5 Canaux
• Contrôle 1 sections
• Mode : Statique, Auto, DMX
• Alimentation : AC100~240V - 50/60Hz
• Consommation max : 20W (@230V)
• Dimensions : 305x66x80 mm
• Masse : 2.8 kg
• IP66
• Connecteur Combo 8 points
SPÉCIFICATIONS TECHNIQUES BAR 18 V2 RGBL:
• Sources :18 LED RVB+ Lime
• Flux Lumineux : 1460 lm
• Optiques 15°
• Modes DMX : 1/3/4/5/9 Canaux
• Contrôle 1/2 sections
• Mode : Statique, Auto, DMX
• Alimentation : AC100~240V - 50/60Hz
• Consommation max : 40W (@230V)
• Dimensions : 610x66x80 mm
• Masse : 5.6 kg
• IP66
• Connecteur Combo 8 points
SPÉCIFICATIONS TECHNIQUES BAR 27 V2 RGBL :
• Sources :27 LED RVB+ Lime
• Flux Lumineux : 1860 lm
• Optiques 15°
• Modes DMX : 1/3/4/5/9/13 Canaux
• Contrôle 1/2/3 sections
• Mode : Statique, Auto, DMX
• Alimentation : AC100~240V - 50/60Hz
• Consommation max : 60W (@230V)
• Dimensions : 915x66x80 mm
• Masse : 8.4 kg
• IP66
• Connecteur Combo 8 points

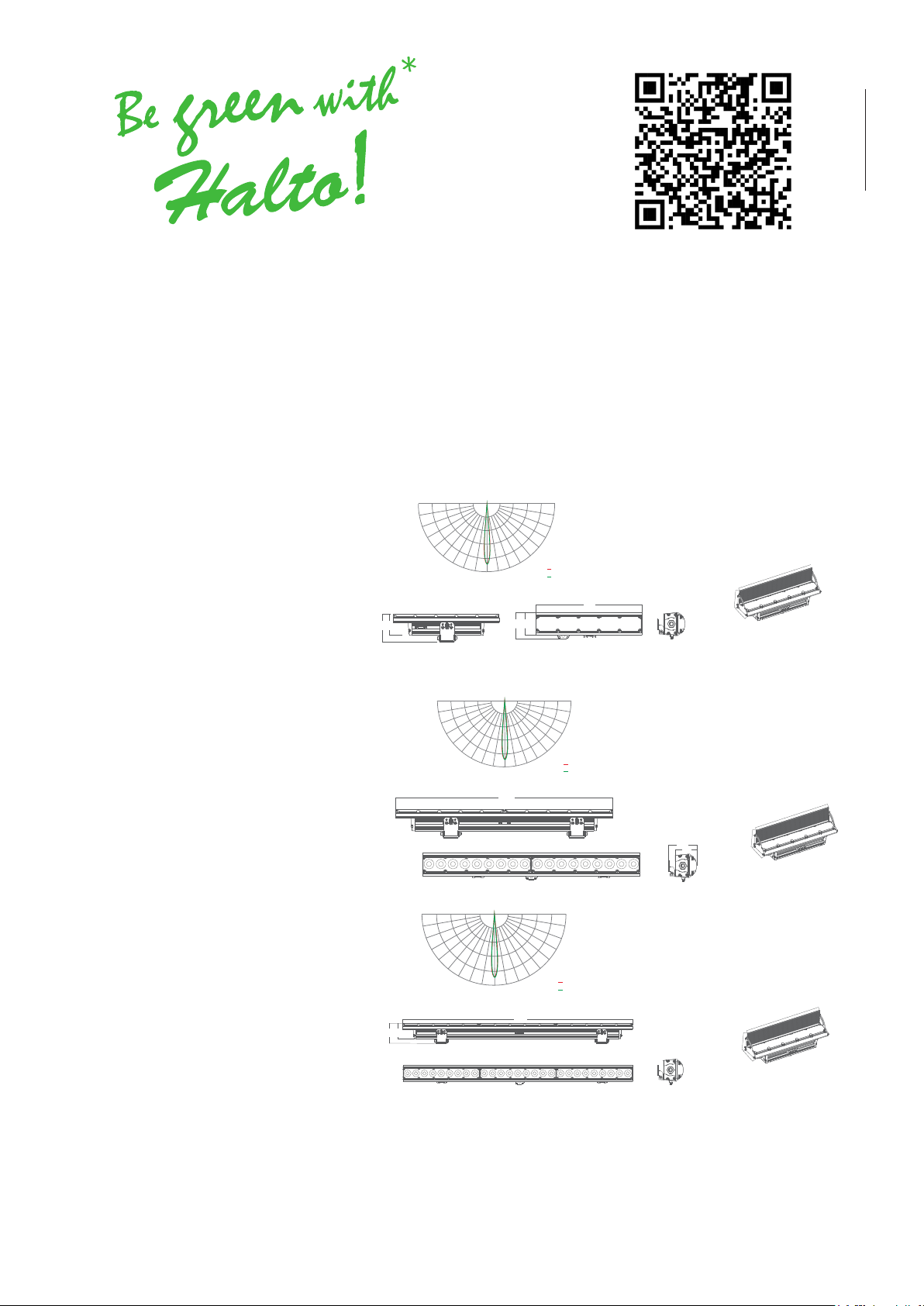

-60 60
-30 30
0
-90 90
Average Beam Angle（50%）：15.0°
AM711XLET
Vert.Intensity(cd)
Hori.Intensity(cd)
1540
3080
4620
6160
7700
305
77 66
80
61
Barn doors
(X40496)
609
51
62
-60 60
-30 30
0
-90 90
Average Beam Angle（50%）：15.0°
AM712XLET
Vert.Intensity(cd)
Hori.Intensity(cd)
3000
6000
9000
12000
15000
610
80
61
Barn doors
(X40497)
610
51
62
-60 60
-30 30
0
-90
90
Average Beam Angle（50%）：15.0°
AM713XLET
Vert.Intensity(cd)
Hori.Intensity(cd)
4000
8000
12000
16000
20000
915
80
61
915
51
62
Barn doors
(X40498)
Halto prend soin de notre belle planète et adopte l’éco-attitude ! Retrouvez les manuels en ligne et bien
plus encore en ashant le QR code apposé sur les produits !
*Soyez vert avec Halto

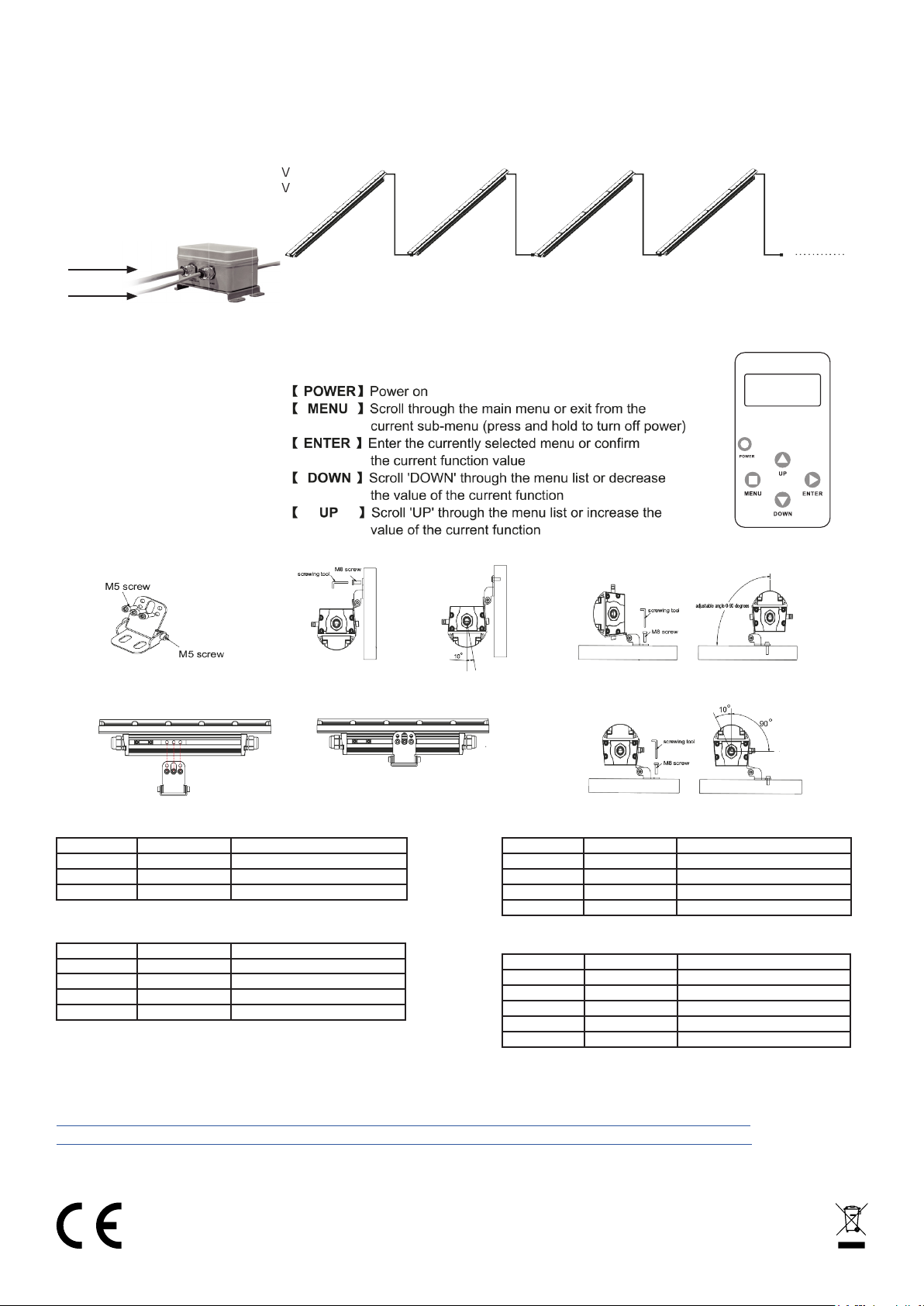

PRINCIPE DE CABLAGE :
BAR V2 est équipé de connecteurs IP65 8 points, pour alimenter électriquement et en DMX les barres il faut utiliser
un boitier répartiteur (100253). Le boitier est capable de gérer un nombre maximum de BAR V2, câblage inclus.
La longueur maximum d’une ligne de BAR V2 est de 100m quelque soit le modèle.
Nombre maximum de projecteur + câblage par modèle :
- BAR 9 V2 : 50
- BAR 18 V2 : 25
- BAR 27 V2 : 15
ADRESSAGE ET CONFIGURATION
Les BAR V2, s’adressent et se congurent à l’aide de l’Ecoder
MONTAGE
230V
DMX
Retrouvez les différents modes DMX sur le manuel disponible en ashant le QR code
apposé sur les produits ou en cliquant sur le lien ci dessous :
http://ftp.technique.freevox.fr/HALTO/10029XUS_BAR_V2/10029XUS_BARV2Serie_FR.pdf
MODE ARC 1
CANAL VALEUR FONCTION
10-255 Rouge
20-255 Vert
30-255 Bleu
MODE ARC 1+D
CANAL VALEUR FONCTION
10-255 Intensité
20-255 Rouge
30-255 Vert
40-255 Bleu
HALTO
22, rue Édouard Buffard Z.a.C. de la CharBonnière
MonTeVrain 77771 Marne-la-VallÉe Cedex 4
Tél. : [phone]
MODE ARC 2
CANAL VALEUR FONCTION
10-255 Rouge
20-255 Vert
30-255 Bleu
40-255 LIME
MODE ARC 2+D
CANAL VALEUR FONCTION
10-255 Intensité
20-255 Rouge
30-255 Vert
40-255 Bleu
50-255 LIME
