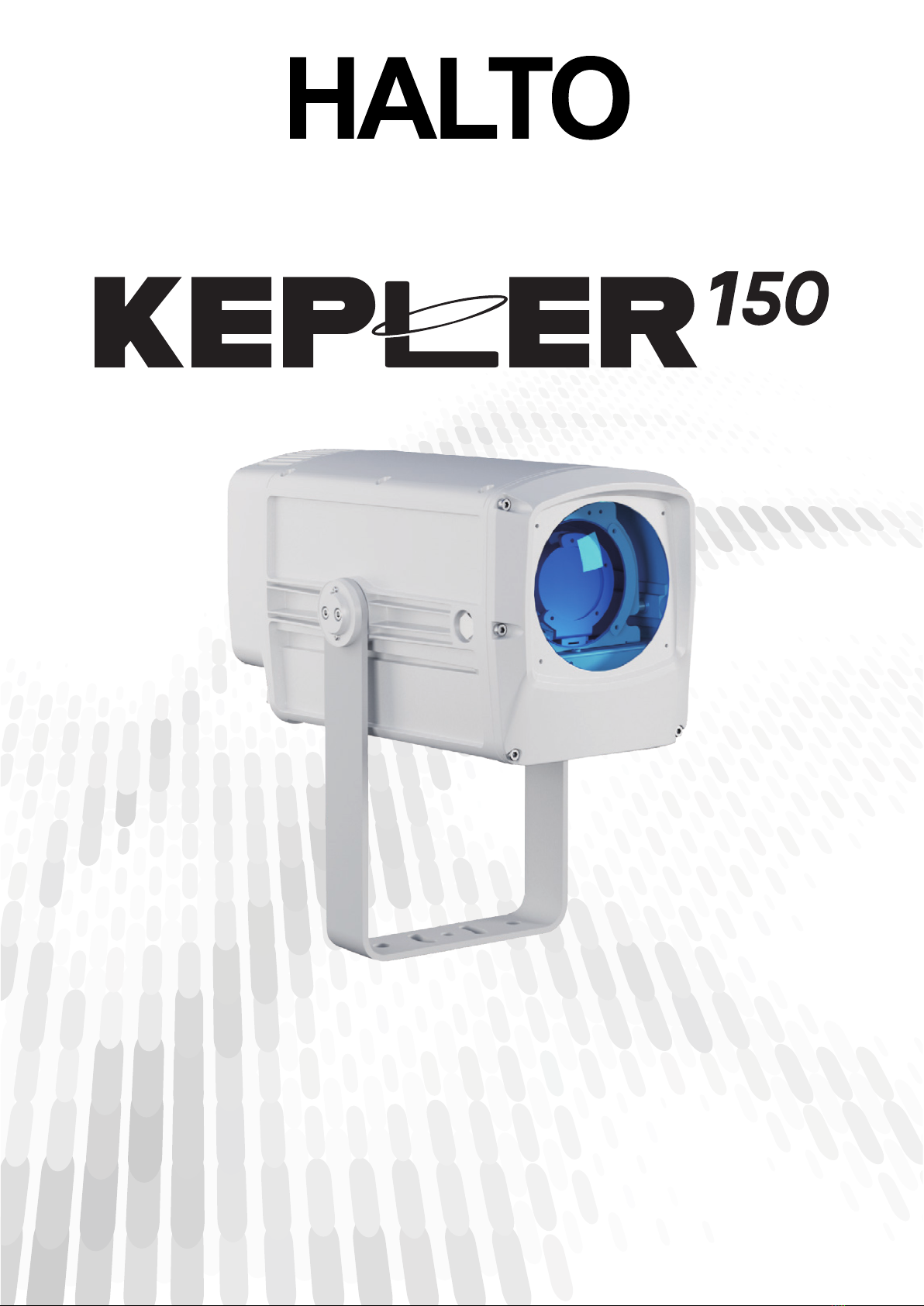

HALTO KEPLER 150 User manual
GUIDE DE DÉMARRAGE
LA MISE EN VALEUR DYNAMIQUE
Réglementation
Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires actuelles : CE, ROHS, R&TTE
Recyclage
Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en éliminant les matériaux d’emballage de ce
produit via les lières de recyclage appropriées. Recyclez ce produit via une lière DEEE (déchets d’équipements électroniques). Ce produit
doit être repris par votre revendeur ou doit être déposé dans un centre de collecte spécique (déchetterie).
Garantie applicable en France
Le fabricant a apporté le plus grand soin à la conception et à la fabrication de votre produit pour qu’il vous apporte entière satisfaction.
Néanmoins, s’il apparaissait que votre produit était défectueux, vous bénéciez d’une garantie commerciale de 24 mois à compter de la
date d’achat. Pour mettre en œuvre cette garantie, l’utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse
ou la facture d’achat accompagnée du numéro de série.
Cette garantie, applicable en France, couvre tous les défauts du produit qui ne permettent pas une utilisation normale du produit. Elle
ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, une usure prévisible ; ou si les recommandations du
fabricant n’ont pas été respectées.
La garantie ne couvre pas l’usure normale des pièces liée à l’utilisation du produit, tel que Batterie, Lampe, Roues, pièces d’usures, etc…
Eu égard au défaut et à la pièce concernée, le garant décidera alors de procéder à la réparation ou au remplacement de ladite pièce.
Le garant est : CSI AUDIOVISUEL, 22 Rue ÉdouaRd BuffaRd, 77144 MontevRain, 01.48.63.22.11.
La durée de fourniture de pièces détachées est de deux ans.
La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l’acheteur d’agir en garantie des vices cachés ou de
non-conformité, tel que prévu aux codes civil et de la consommation Française.
Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT ET CONSERVEZ CE MANUEL
Toute personne impliquée dans l’installation, l’utilisation et la maintenance de cet appareil doit être qualiée et suivre les instructions
comprises dans ce manuel.
Soyez prudent risques de chocs électriques !
Avant la mise en fonction, soyez certain que le produit n’ait pas subi de dommage durant le transport. Dans le cas contraire, contactez
votre revendeur.
An de maintenir l’appareil en parfaites conditions, l’utilisateur doit suivre les instructions de sécurité et d’utilisation décrites dans ce
présent document.
Notez que les dysfonctionnements liés à la modication de l’appareil ne sont pas couverts par la garantie.
Cet appareil ne contient aucune partie remplaçable par l’utilisateur, pour toute intervention contactez votre revendeur.
Soyez prudent risque photo-biologique !
Attention !! Système d’éclairage professionnel
ne pas regarder le ux lumineux dans l’axe.
Risque d’incendie maintenir une distance minimale de 1 m entre le faisceau et une surface inammable.
IMPORTANT :
Cet appareil doit être utilisé à une température ambiante entre -20° et 45°.
Fixer le projecteur d’une façon stable.
Ne pas faire cheminer le câble d’alimentation avec les autres câbles.
Manipuler le câble d’alimentation avec les précautions d’usage.
Ne pas insérer d’objets dans les aérations.
Ne pas démonter ou modier l’appareil. Risque d’électrocution !
Ne pas connecter cet appareil à un bloc de puissance.
Ne pas mettre En / Hors fonction de manière répétée.
Cet appareil doit être relié à la terre
N’utiliser cet appareil qu’après vous être familiarisé avec ses commandes et fonctions.
Éviter tout contact avec les ammes, éloignez l’appareil des surfaces inammables.
Laisser toujours un espace sufsant autour de l’appareil pour permettre sa convection.
Déconnecter l’appareil du secteur, lorsqu’il n’est pas utilisé ou avant de le nettoyer.
Toujours débrancher l’alimentation en tenant la prise secteur et non le câble.
Vérier que le cordon d’alimentation ne soit ni pincé ni endommagé, (prises et câbles)
Si l’appareil est tombé ou à reçu un choc, déconnecter le immédiatement du secteur et contacter un technicien qualié pour le vérier.
Si l’appareil a été soumis à d’importantes uctuations de température, ne le mettez pas en fonction immédiatement, la condensation
pourrait l’endommager en créant un CC (court-circuit).
Si l’appareil ne fonctionne pas correctement, mettez-le hors fonction immédiatement. Emballer-le, (de préférence dans son emballage d’origine).
Ce produit doit être utilisé exclusivement par un adulte en bonne santé.
Il doit être installé hors de portée des enfants.
Ne jamais utiliser le produit sans surveillance.
Ne pas utiliser l’appareil dans des zones ATEX ou et à proximité de d’hydrocarbure ou de produit inammable.
Cet appareil doit être utilisé conformément à ce manuel, pour éviter tous dysfonctionnement
Nettoyage
Penser à nettoyer régulièrement l’optique avec un chiffon micro-pore.
L’usage d’air comprimé permet de nettoyer le boitier.
Le projecteur doit être sécurisé par une élingue de sécurité
HALTO prend soin de notre belle planète et adopte l’éco-attitude !
Retrouvez les manuels en ligne et bien plus encore en ashant
le QR code apposé sur les produits !
*Etre vert avec
SPÉCIFICATIONS TECHNIQUES :
• Source :1 LED blanc froid
• Zoom : 20° / 40°
• Gobos rotatifs/indexables : 4 + OPEN
• Couleurs : 5 + Open
• Optique : Prisme 4 facettes rotatif/indexable, roue d’animation rotative
• Modes DMX : 11/14 Canaux
• Mode : Statique, Auto, DMX
• Alimentation : AC100~240V - 50/60Hz
• Consommation max : 150W (@220V)
• Dimensions : 454 x 198 x 199 mm
• Masse : 9.6 kg
• IP66
• DMX alire + sans l WIRELESS SOLUTION
DIMENSIONS :
28. 9
26
TAILLE DU GOBO (mm)
TAILLE IMAGE (mm)
Retrouvez les différents modes DMX sur le manuel disponible en ashant le QR code
apposé sur les produits ou en cliquant sur le lien ci dessous :
http://ftp.technique.freevox.fr/HALTO/900437_KEPLER150/900437_KEPLER150_FR.pdf
HALTO
Paris Nord 2
78 Allée des Erables
France
Tél. : +33 (0)820 230 007
CANAL VALEUR FONCTION
1 1 0-255 INTENSITE
20-255 INTENDISTE FINE
2 3
STROBE
0-9 PAS DE FONCTION
10-99 STROBE DE LENT A RAPIDE
100-109 PAS DE FONCTION
110-179 EFFET ECLAIR DE LENT A RAPIDE
180-189 PAS DE FONCTION
190-255 STROBE RANDOM
3 4
ROUE DE COULEURS
0-7 BLANC
8-15 COULEUR 1
16-23 COULEUR 2
24-31 COULEUR 3
32-39 COULEUR 4
40-47 COULEUR 5
48-191 ROTATION DE LA ROUE INDEXEE
192-222 ROTATION SENS HORAIRE DE RAPIDE A LENT
223-224 ROTATION STOP
225-255 ROTATION SENS ANTI HORAIRE DE LENT
A RAPIDE
50-255 ROUE DE COULEUR FINE
4 6
GOBOS ROTATIFS
0-10 OPEN
11-24 GOBO 1
25-38 GOBO 2
39-52 GOBO 3
53-66 GOBO 4
67-80 GOBO 1 EFFET SHAKE DE LENT A
RAPIDE
81-94 GOBO 2 EFFET SHAKE DE LENT A
RAPIDE
95-108 GOBO 3 EFFET SHAKE DE LENT A
RAPIDE
109-122 GOBO 4 EFFET SHAKE DE LENT A
RAPIDE
123-127 OPEN
128-190 ROTATION SENS HORAIRE DE RAPIDE A LENT
191-192 ROTATION STOP
193-255 ROTATION SENS ANTI HORAIRE DE LENT
A RAPIDE
5 7
ROTATION DES GOBOS
0-120 INDEXATION 0° A 360°
121-125 STOP
126-165 EFFET JITTER DE LENT A RAPIDE
166-170 STOP
171-210 ROTATION SENS HORAIRE DE RAPIDE A LENT
211-215 STOP
215-255 ROTATION SENS ANTI HORAIRE DE LENT
A RAPIDE
6 8 ROUE D’EFFET
0-255 INSERTION
7 9
ROTATION DE LA ROUE D’EFFET
0-10 PAS DE FONCTION
11-131 ROTATION SENS HORAIRE DE RAPIDE A LENT
132-134 STOP
135-255 ROTATION SENS ANTI HORAIRE DE LENT
A RAPIDE
8 10
PRISME
0-10 PAS DE FONCTION
11-155 INDEXATION 0° A 360°
156-157 STOP
158-205 ROTATION SENS HORAIRE DE RAPIDE A LENT
206-207 STOP
208-255 ROTATION SENS ANTI HORAIRE DE LENT
A RAPIDE
9 11 0-255 ZOOM 0% A 100%
10 12 0-255 FOCUS
13 0-255 FOCUS FINE
11 14
CONTRÔLE (maintient de la valeur 3 sec)
0-10 IDLE
11-60 RESERVED
61-70 COURBE LIVE
71-80 COURBE STUDIO
81-90 COURBE POWER
91-100 RESERVED
101-110 VITESSE DU DIMMER OFF
111-120 VITESSE DU DIMMER DIM 4
121-150 RESERVED
151-160 LED REFRESH 1200HZ
161-170 LED REFRESH 2400HZ
171-180 LED REFRESH 4000HZ
181-190 LED REFRESH 6000HZ
191-200 LED REFRESH 25000HZ
201-210 RESET TOTAL
211-220 RESET COULEUR / GOBO
221-230 RESET OPTIQUE
231-240 RESET PRISME/ ROUE DANIMATION
241-255 IDLE
QUICK START
LA MISE EN VALEUR DYNAMIQUE
WARNING! Before carrying out any operations with the unit,
carefully read this instruction manual and keep it with cure
for future reference. It contains important about the installation,
usage and maintenance of the unit.
SAFETY
GeneRal instRuction
• The products referred to in this manual conform to the European Community Directives and are there-fore marked with CE:.
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only. Never make any modica-
tions on the unit not described in this instruction manual, otherwise you will risk an electric shock.
• Connection must be made to a power supply system tted with efcient earthing (Class I appliance ac-cording to standard EN
60598-1 ). It is, moreover, recommended to protect the supply lines of the units from indirect contact and/or shorting to earth by
using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical installer. Check that the
main frequency and voltage correspond to those for which the unit is designed as given on the electrical data label.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with an ambient temperature of over 45° C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for an inspection or contact
the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling plant for a disposal which is not harmful to the environment.
WaRninGs and installation pRecautions
• Never let the power cord come into contact with other cables! Handle the power cord and all connections with the mains with particular
caution!
• Never modify, bend, mechanically strain, put pressure on, pull or heat up the power cord.
• Never strain the cable. There must always be sufcient cable going to the device. Otherwise, the cable will be damaged, which can cause
serious damage.
• Never remove warning or informative labels from the unit.
• Never use anything to cover the ground contact.
• Never lift the device holding it by the projector-head, as the mechanics may be damaged
• Do not shake the device. Avoid brute force when installing or operating the device.
• Only operate the device after having checked if the housing is rmly closed and all screws are tightly fastened.
• Only operate the device after having familiarized with its functions.
• Avoid ames and do not put close to ammable liquids or gases.
• Always allow a free air space of at least 0.8 m around the unit for ventilation.
• Always disconnect power from the mains, when device is not used or before cleaning! Only handle the power cord holding it by the plug.
Never pull out the plug by tugging the power cord.
• Make sure that the device is not exposed to extreme heat or dust.
• Make sure that the available voltage is not higher than stated on the rear panel.
• Make sure that the power cord is never crimped or damaged. Check the device and the power cord from time to time.
• Make sure that the core diameter of extension cords and power cords is sufcient for the required power consumption of the device.
• Always hold the device by the transport handles.
• Never place any material over the LEDs or lens.
• Never look directly into the light source.
• Never leave any cables lying around.
• Never use the device during thunderstorms, unplug the device immediately.
• Never leave various parts of the packaging (plastic bags, polystyrene foam, nails, etc within children’s reach, as they potential sources of
danger.
• Do not insert objects into air vents.
• Do not open the device and do not modify the device.
• Do not connect this device to a dimmer pack.
• Do not switch the device on and off in short intervals, as this will reduce the device’s life.
• Do not touch the device’s housing bare-handed during its operation (housing becomes very hot). Allow the device to cool for at least 5
minutes before handling.
• If the lens or LEDs are obviously damaged, they need to be replaced to prevent their functions from being impaired, due to cracks or
deep scratches.
• If the external cable is damaged, it has to be replaced by a qualied technician.
• If device was dropped or struck, disconnect mains power supply immediately. Have a qualied engineer inspect for safety before operat-
ing.
• If the device has been exposed to drastic temperature uctuation (e.g. after transportation), do not switch it on immediately. The arising
condensation water might damage your device. Leave the device switched off until it has reached room temperature.
• If your device fails to work properly, discontinue the use immediately. Pack the unit securely (preferably in the original packing material),
and return it to your dealer for service.
• For adult use only. The device must be installed beyond the reach of children. Never leave the unit running unattended.
• Never attempt to bypass the thermostatic switch or fuses.
• For replacement use fuses of same type and rating only.
• This device is heavy. When handling, use a two-person lift to prevent injury.
• The user is responsible for correct positioning and operating of the device. The manufacturer will not accept liability for damages caused
by the misuse or incorrect installation of this device.
• This device falls under protection class I. Therefore it is essential to connect the yellow/green conductor to earth.
• Repairs, servicing and electric connection must be carried out by a qualied technician.
Rigging
This device is heavy. When handling, use a two-person lift to prevent injury.
Please follow the European and national guidelines concerning rigging, trussing and all other safety issues.
HALTO takes care of our beautiful planet and adopts an eco-attitude!
Find online manuals and much more by ashing
the QR code afxed to the products!
TECHNICAL SPECIFICATIONS :
• Source: 1 cold white LED
• Zoom: 20° / 40°
• Rotating/indexing gobos: 4 + OPEN
• Colours: 5 + Open
• Optics: Rotating/indexing 4-facet prism, rotating animation wheel
• DMX Modes: 11/14 Channels
• Mode: Static, Auto, DMX
• Power supply: AC100~240V - 50/60Hz
• Max Consumption: 150W (@220V)
• Dimensions: 454 x 198 x 199mm
• Weight: 9.6 kg
• IP66
• DMX wired + wireless - WIRELESS SOLUTION
28. 9
26
GOBO SIZE (MM)
IMAGE SIZE (MM)
Find the manual ashing the QR code afxed to the products or by clicking on the link below:
http://ftp.technique.freevox.fr/HALTO/900437US_KEPLER150/900437US_KEPLER150_US.pdf
HALTO
Paris Nord 2
78 Allée des Erables
France
Tél. : +33 (0)820 230 007
CHANNEL VALUE FUNCTION
1 1 0-255 DIMMER
20-255 DIMMER FINE
2 3
STROBE
0-9 NO FUCTION
10-99 STROBE SLOW TO FAST
100-109 NO FUCTION
110-179 LIGHTNING STROBE
180-189 NO FUCTION
190-255 STROBE RANDOM
3 4
COLOR WHEEL
0-7 OPEN
8-15 COLOR 1
16-23 COLOR 2
24-31 COLOR 3
32-39 COLOR 4
40-47 COLOR 5
48-191 COLOR WHEEL 0-360°
192-222 COLOR WHEEL CW FAST TO SLOW
223-224 ROTATION STOP
225-255 COLOR WHEEL CCW SLOW TO FAST
50-255 COLOR WHEEL FINE
4 6
ROTATING GOBO
0-10 OPEN
11-24 GOBO 1
25-38 GOBO 2
39-52 GOBO 3
53-66 GOBO 4
67-80 GOBO 1 SHAKE EFFECT SLOW TO FAST
81-94 GOBO 2 SHAKE EFFECT SLOW TO FAST
95-108 GOBO 3 SHAKE EFFECT SLOW TO FAST
109-122 GOBO 4 SHAKE EFFECT SLOW TO FAST
123-127 OPEN
128-190 GOBO WHEEL CW FAST TO SLOW
191-192 ROTATION STOP
193-255 GOBO WHEEL CCW SLOW TO FAST
5 7
GOBO ROTATION
0-120 INDEX 0° TO 360°
121-125 STOP
126-165 ROTATING GOBO SHAKE SLOW TO FAST
166-170 STOP
171-210 CW FAST TO SLOW
211-215 STOP
215-255 CCW SLOW TO FAST
6 8 EFFECT WHEEL
0-255 INSERTION
7 9
EFFECT WHEEL ROTATION
0-10 IDLE
11-131 CW FAST TO SLOW
132-134 STOP
135-255 CCW (From Slow to Fast)
8 10
PRISM
0-10 IDLE
11-155 INDEX 0° TO 360°
156-157 STOP
158-205 CW (From Fast to Slow)
206-207 STOP
208-255 CCW (From Slow to Fast)
9 11 0-255 ZOOM 0% TO 100%
10 12 0-255 FOCUS
13 0-255 FOCUS FINE
11 14
CONTROL (ACTIve AFTER 3 sec)
0-10 IDLE
11-60 RESERVED
61-70 LIVE CURVE
71-80 STUDIO CURVE
81-90 POWER CURVE
91-100 RESERVED
101-110 DIMMER SPEED OFF
111-120 DIMMER SPEED DIM 4
121-150 RESERVED
151-160 LED REFRESH 1200HZ
161-170 LED REFRESH 2400HZ
171-180 LED REFRESH 4000HZ
181-190 LED REFRESH 6000HZ
191-200 LED REFRESH 25000HZ
201-210 RESET ALL
211-220 RESET COLOR / GOBO
221-230 RESET OPTICS
231-240 RESET PRISM/ ANIMATION WHEEL
241-255 IDLE
Table of contents
Languages:
Other HALTO Lighting Equipment manuals
