TV Wall Bracket

TV-Wandhalterung

118052

Installation kit

(A1) 6x50 (x2) (D2) M8x20 (x4)

(A2) Ø8x40 (x2)* (D3) M8x30 (x4)

(E1) M4x12 (x4)

(A3) M6 (x2) (E2) M4x20 (x4)

(B1) M6 (x4) (E3) M4x45 (x4)

(B2) Ø8x10 (x4) (F1) (x4)

(B3) Ø8x20 (x4) (F2) (x1)

(C1) M6x12 (x4) (F3) (x1)

(C2) M6x20 (x4) (F4) (x1)

(D1) M8x12 (x4)

Required tools

8mm

Brick wall /Vollziegelwand

Dry wall /Trockenbauwand

*Spreading open of the dowel in case of different wall types /

Aufspreizung des Dübels bei unterschiedlichen Wandarten

360°

180°

-/+15°

B2,B3

C1,C2,

D1, D2, D3,

E1, E2, E3

60 mm

Ø8 mm

8mm

Flat TV backside / ache TV-Rückseite

Curved TV backside /gewölbte TV-Rückseite

+++

C1, D1, E1, E3

B2C2, D2, E2, E3

B3D3, E3

GOperating instruction

Thank you for choosing aHama product.

Take your time and read the following instructions and information completely.Please keep

these instructions in asafe place for futurereference. If you sell the device, please pass

these operating instructions on to the new owner.

1. Explanation of Warning Symbols and Notes

Warning

This symbol is used to indicate safety instructions or to draw your attention to specic

hazards and risks.

Note

This symbol is used to indicate additional information or important notes.

2. Package Contents

•TV wall bracket

•Drilling template

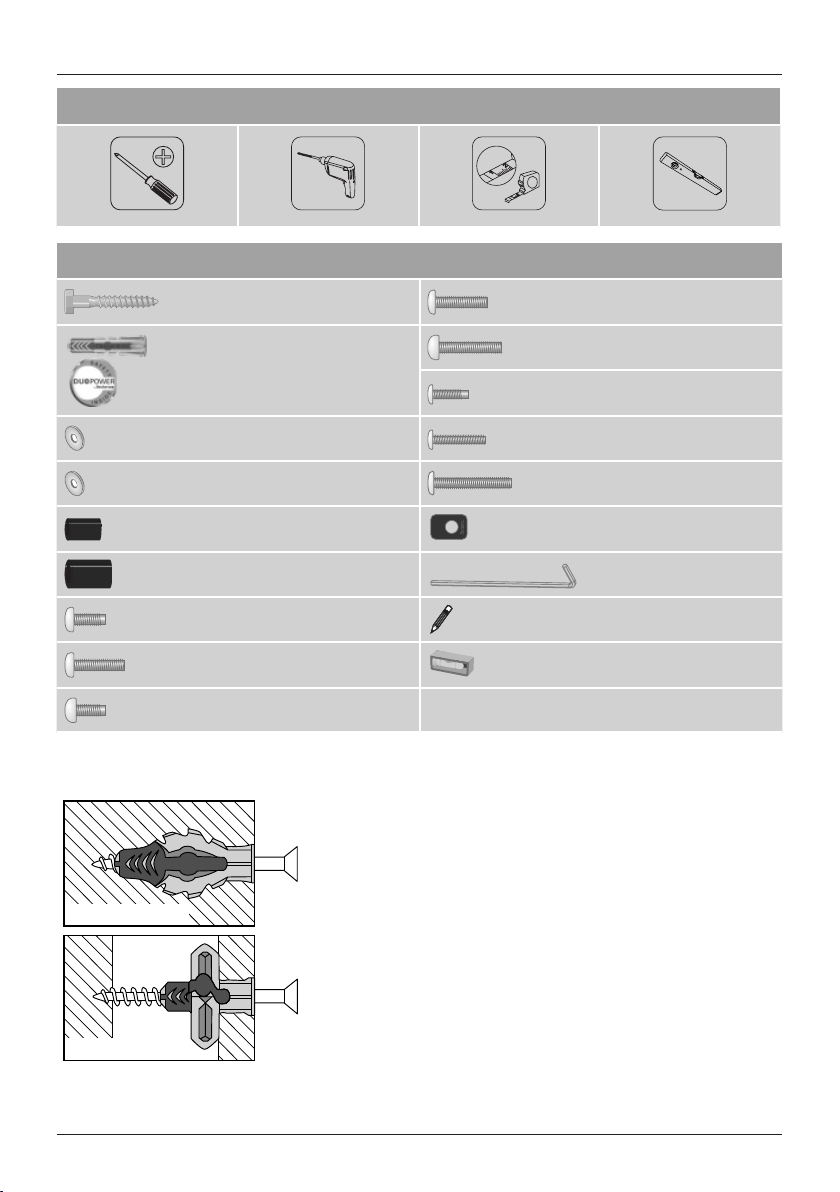

•Installation kit (see contents, Fig. 1)

•These operating instructions

Note

Please check that the installation kit is complete beforeinstalling the bracket and ensure

that none of the parts arefaulty or damaged.

3. Safety Notes

Warning

•The supplied anchors aresuitable for concrete, solid brick and cavity brick walls, as

well as most walls made of panels.

•Given the multitude of terminal devices and wall structures available on the market,

the supplied mounting kit is unable to cover every option.

•It occasionally happens that the screws for attaching the terminal device to the wall

bracket aretoo long.

•Read the operating instructions for your terminal device beforeattempting to mount

it. The instructions provide information about the type and measurements of suitable

fastening materials.

•If the supplied mounting kit does not contain suitable fastening materials for

mounting the terminal device, purchase these from aspecialised dealer.

•If the wall on which the bracket is to be mounted is made of different material types

and construction types to those specied, purchase suitable mounting materials from

aspecialised dealer.

•Never apply force during mounting. This can damage your end device or wall

bracket.

•If in doubt, have this product mounted by aqualied technician -donot attempt to

mount it yourself!

•Do not mount the product above locations wherepersons might linger.

•Once you have mounted the product and the attached load, check that they are

suciently secureand safe to use.

•Youshould repeat this check at regular intervals

(at least every three months).

•When doing so, ensurethat the product does not exceed its maximum permitted

carrying capacity and that no load exceeding the maximum permitted dimensions is

attached.

•Make surethat the product is loaded symmetrically.

•Maintain the necessary safety clearance around the attached load (depending on the

model).

•In the event of damage to the product, remove the attached load and stop using the

product.

4. Intended use and specifications

•The bracket is used for wall mounting at panel displays for non-commercial, private

household use.

•The bracket is only intended for use within buildings.

•Use the bracket only for the intended purpose.

Maximum load bearing capacity: 25 kg

Screen size: 48.0 -122.0 cm (US: 19" -48")

Depth: 8.3 -23.5 cm

Rotation: 360°

Angle: -/+15° (depends on the device)

Pivoting range:

up to 180° on 2joints (depends on the device)

Wall mounting plate dimensions: 18.0 x6.0 cm

Mounting holes:

accordingtothe VESAstandard200x200

5. Installation requirements and installation

Note

•Only mount the TV wall bracket with the help of asecond person. Get the support

and help you need.

•Different end devices have different options for connecting cables and other devices.

Beforeinstallation, ensurethat the necessary connections will still be accessible

after installation.

•The same mounting kit is included with all of our TV wall brackets. Depending on

the product and mounting type, you may not need to use the entiremounting kit.

Unneeded screws and other small parts may be left over,even if the wall bracket

is properly mounted. Keep these leftover parts with the operating instructions in a

safe place, just in case you might need them later on (e.g. should you move, sell the

product, mount the wall bracket in adifferent location, buy anew TV,etc).

Warning

•This product is suitable for wall mounting only.

•Beforeinstalling the bracket, ensurethat the wall on which the television is to be

mounted is suitable for the weight and make surethat no electrical wires, water,gas

or other lines arelocated at the installation location.

•The supplied anchors aresuitable for concrete, solid brick and cavity brick walls, as

well as most walls made of panels.

•Observe the other warnings and safety instructions.

•Proceed step-for-step in accordance with the illustrated installation instructions (Fig.

1ff.).

•During installation, the hinges aretobeadjusted so that the TV can be moved side-

to-side.

Note

•Given the multitude of terminal devices available on the market, we cannot describe

all possible mounting options here.

•Please ensurethat the bracket lays at and evenly on the back of the television.

•Use the enclosed spacer to even out any unevenness on the back of the television.

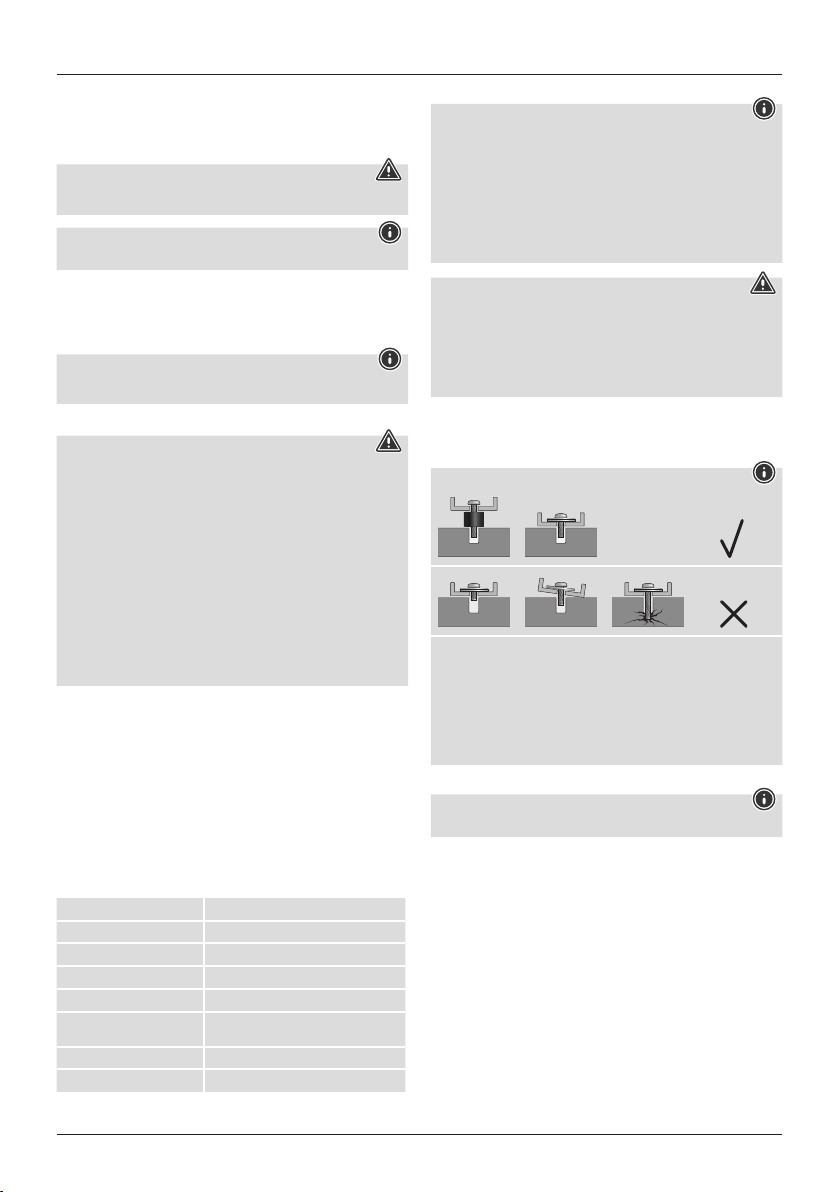

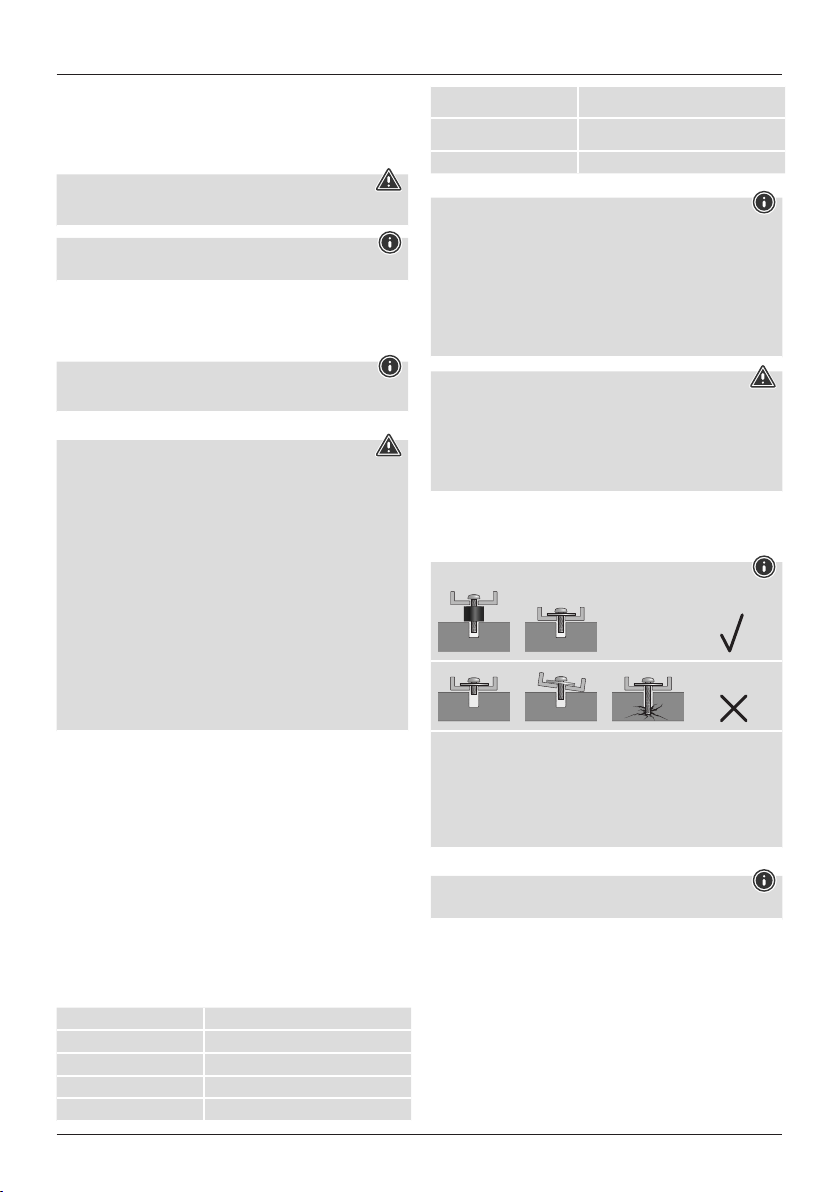

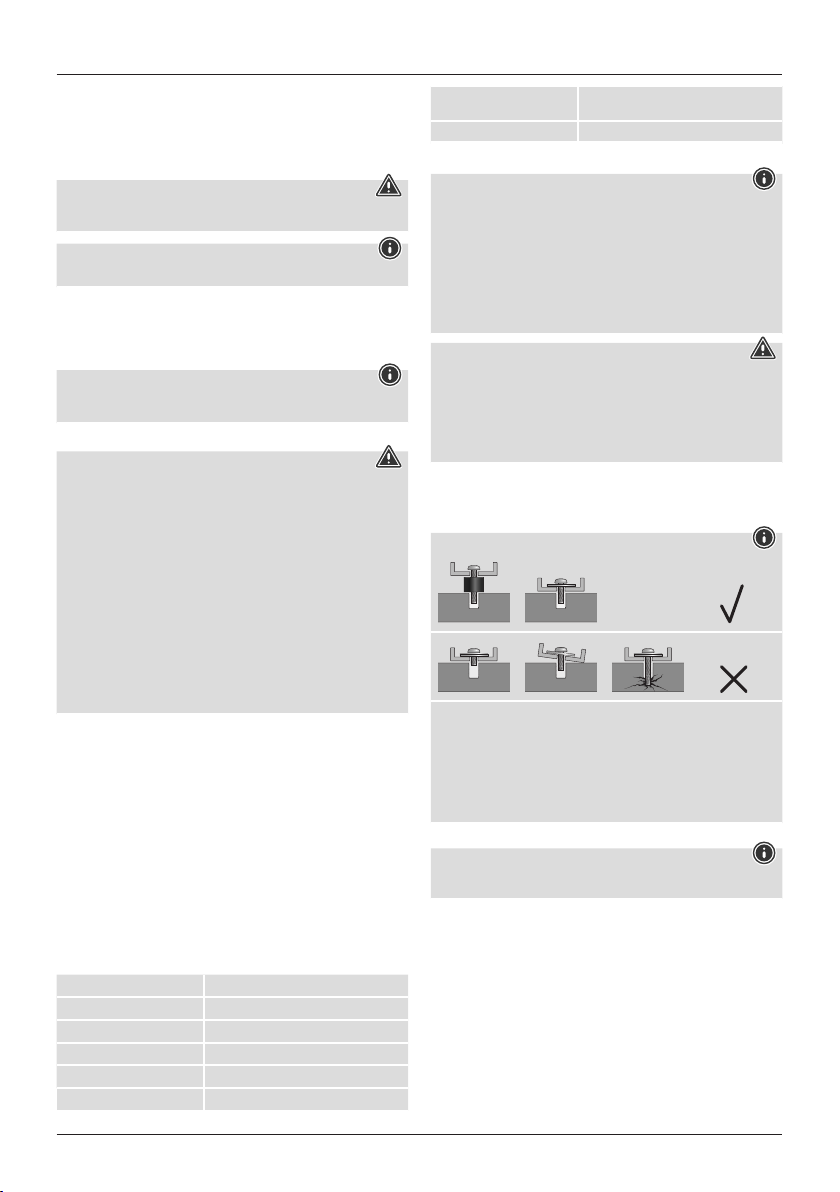

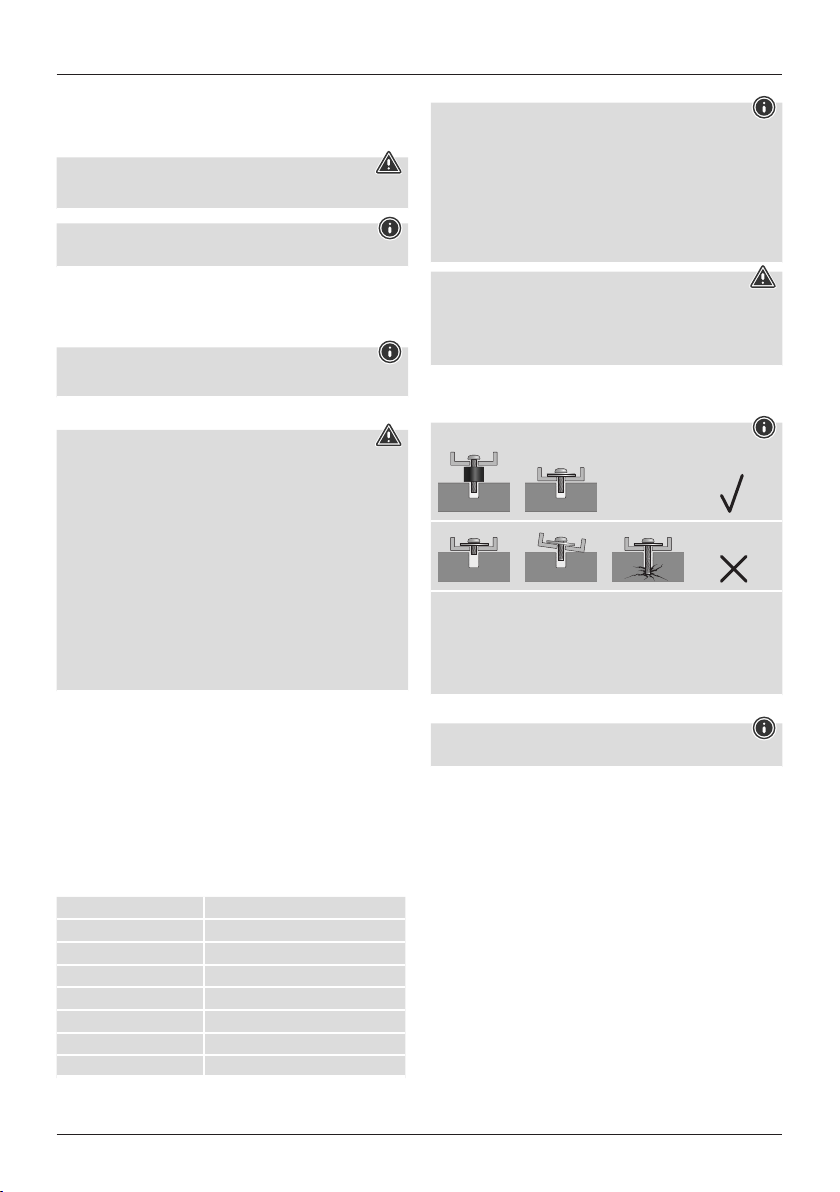

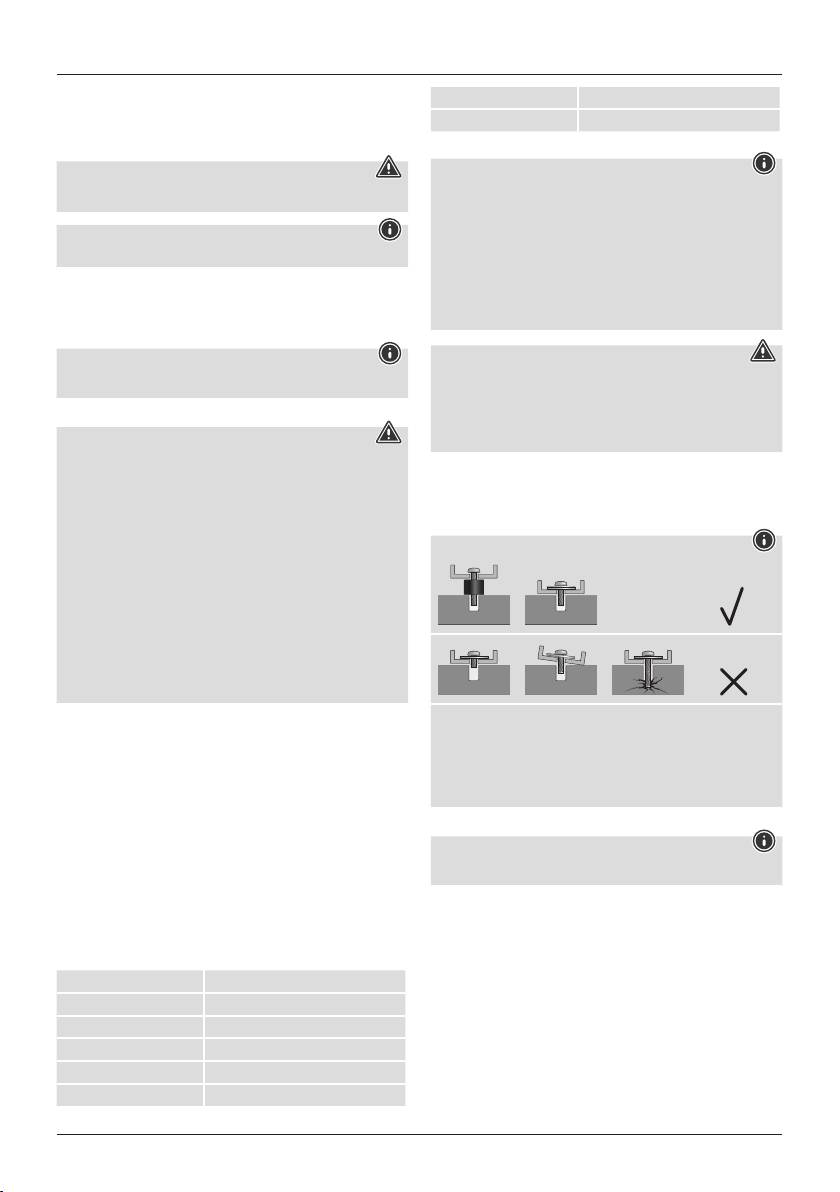

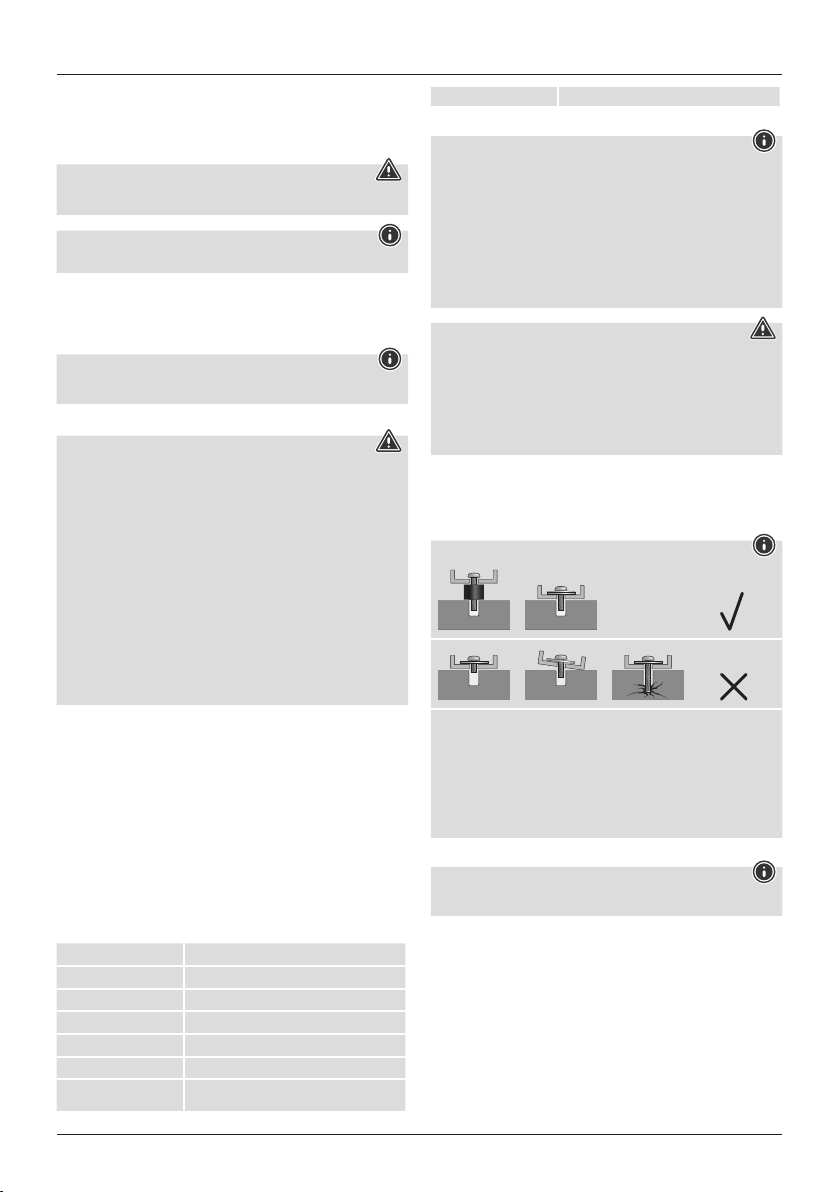

•Ensurethat all screws have the proper length and can be mounted until they are

hand-tight (see Fig. 4).

6. Setting and maintenance

Note

Only adjust the TV wall bracket with the help of asecond person. Get the support and

help you need.

•It can be turned by 360° and moved laterally without having to undo any screws.

•Pull the safety corddownwards for securing, hang the TV panel in the wall plate and let

snap into place by releasing. (g. 5).

•Loosen the locking featureonly if the engagement mechanism is at the bottom part of

the TV plate. If the locking featureisloosened in arotated position, the TV set will fall.

Risk of injury! (Fig. 6.)

•Check that the bracket is secureand safe to use at regular intervals (at least every three

months). Only use water or standardhousehold cleaners for cleaning.

7. Warranty Disclaimer

Hama GmbH &CoKG assumes no liability and provides no warranty for damage resulting

from improper installation/mounting, improper use of the product or from failuretoobserve

the operating instructions and/or safety notes.
