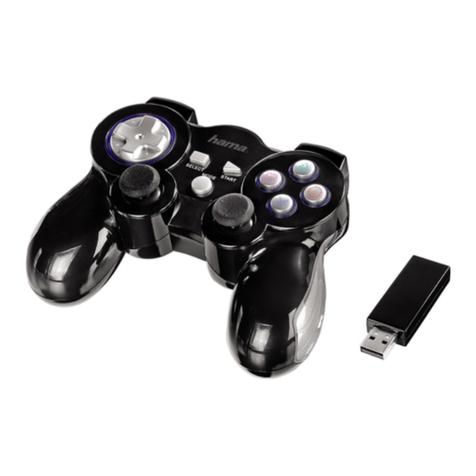

Wireless-Controller
»SCORPAD«

1 CROIX OCTODIRECTIONNELLE
2 STICKS ANALOGIQUES
3 2 BOUTONS D’ÉPAULES/2 TOUCHE TRIGGER
4 TOUCHES DE FONCTIONS PRIMAIRES
5 START BUTTON
6 SELECT BUTTON
7 TURBO BUTTON
8 TOUCHE PS3
I. Présentation
Nous vous remercions et vous félicitons d´avoir
choisi la manette de jeux radio PS3 Mini V3 de Hama.
Nous sommes convaincus que notre produit va vous
procurer beaucoup de plaisir pendant les jeux, toutes
ces prochaines années. Ce court manuel d´utilisation
contient des remarques de valeur pour la configuration
et l´utilisation de la manette de jeux. Veuillez conserver
ce guide dans un endroit sûr pour pouvoir le feuilleter à
tout moment.
II. Propriétés du produit
• Technologie radio 2,4 GHz avec une portée
de 15 mètres
• Connexion via la fonction Autoscan
• Possibilité d´utiliser simultanément jusqu´à 20 manettes
• Touche Home PS3 pour ouvrir le menu de la manette
(micrologiciel à partir de la version 1.7)
• 12 touches programmables
• 2 sticks analogiques 360° avec fonction de touche
• Mode sommeil
• Durée du jeu : env. 100 h (accu intégré dans la manette)
III. Systèmes requis
• PS3
• Port USB
IV. Installation PS3
1. Reliez le récepteur de la manette à l´interface USB de
votre console.
2. Après avoir appuyé sur la touche MODE de la manette,
celle-ci se connecte automatiquement au récepteur
via la fonction Auto-Scan.
3. Si la connexion n´a pas fonctionné, alors enlevez le
récepteur et appuyez en même temps sur la touche
Select et sur la touche L3 (touche en dessous du stick
analogique droit).
4. Veuillez à présent raccorder de nouveau le récepteur à
la console.
5. Réappuyez sur la touche MODE – la connexion est à
présent effectuée et la console P3 va attribuer un port
de 1 à 7 à la manette.
fMode d‘emploi
4
5
2
84
1
3
67

V. Fonctions
Touche Mode
La touche Mode de la manette correspond à la touche
PS de la manette PS3 de Sony. En appuyant pendant 2
secondes sur cette touche, vous accéderez à la fenêtre
PS3 XMB.
Mode Sommeil
Afin de prolonger la durée de vie de l´accu et
d´économiser de l´énergie, la manette dispose d´un mode
Sommeil qui la
a) met en état de veille au bout de 55 secondes quand
aucun récepteur ne se trouve dans le champ d´action
b) met en état de veille au bout de 5 minutes quand un
récepteur est situé dans le champ d´action mais
qu´aucune action de jeu n´a été exécutée.
Afin de sortir la manette de son état de veille, appuyez
sur la touche MODE.
Fonction de charge
Avec le câble USB fourni, reliez la manette et la console
pour charger l´accu dans la manette. Le contrôleur et la
console doivent être sous tension.
Durée de charge
Chargez la manette pendant au moins une demi-heure
– 2 heures après, maximum, l´accu est entièrement
rechargé et la manette est de nouveau prête à l´emploi.
Informations concernant les DEL
• DEL rouge sur le récepteur
- clignote : aucune connexion au contrôleur
- allumée : connexion au contrôleur établi
• DEL rouge sur le contrôleur
- clignote lentement : aucune connexion au récepteur
- clignote rapidement : la batterie doit être rechargée
- clignote rapidement en appuyant sur la touche : le feu
turbo est sélectionné pour la touche enfoncée
- n’est pas allumée : connexion au récepteur établie
• DEL verte sur le contrôleur
- clignote lentement : le contrôleur se recharge
- clignote rapidement : problème de chargement
- allumée : recharge terminée.
Remarques
1. Si certaines touches ne fonctionnent pas pendant le
jeu, vérifiez dans le menu d´options l´attribution des
touches; la plupart du temps, celle-cie peut également
y être configurée. Pour cela, lisez le manuel
d´utilisation du jeu concerné.
Mesures de sécurité
1. N´essayez pas d´entretenir ou de réparer vous-même
cet appareil. Adressez-vous à du personnel spécialisé.
2. Ne procédez à aucune modification de l´appareil,
auquel cas aucune garantie ne vous sera octroyée.
La déclaration de conformité à la directive
R&TTE 99/5/CE se trouve sur www.hama.com
5

1 8-WEGS D-PAD
2 ANALOGE STICKS
3 2 SCHOUDERKNOPPEN/2 TRIGGERKNOPPEN
4 PRIMAIRE FUNCTIEKNOPPEN
5 START-KNOP
6 SELECT-KNOP
7 TURBO-KNOP
8 PS3-KNOP
I. Inleiding
Hartelijk dank dat u voor de PS3 Funk-Controller Mini
V3 van Hama gekozen heeft. Wij feliciteren u met deze
aankoop. Wij zijn ervan overtuigd dat u de komende jaren
veel speelplezier met ons product zult hebben. In deze
korte gebruiksaanwijzing staan belangrijke instructies
over de bediening en de configuratie van de gamepad.
Wij adviseren u deze gebruiksaanwijzing als naslagwerk
goed te bewaren.
II. Producteigenschappen
• 2,4 GHz draadloze technologie met een bereik van
15 meter
• Verbinding via autoscan-functie
• Gelijktijdig gebruik van max. 20 controllers mogelijk
•
PS3 Home toets voor het openen van het controllermenu
(vanaf firmware versie 1.7)
• 12 programmeerbare toetsen
• 2 analoge sticks, 360°, met digitale knoppen
• Sleep-modus
• Speeltijd: ca. 100 h (accu in de controller ingebouwd)
III. Systeemeisen
• PS3
• USB-poort
IV. Installatie PS3
1. Sluit de ontvanger van de controller aan op de USB-
aansluiting van uw console.
2. Na het indrukken van de MODE-toets op de controller
wordt er via de autoscan-functie automatisch een
verbinding met de ontvanger opgebouwd.
3. Als er geen verbinding opgebouwd kan worden, ver
wijder dan de receiver en druk op de controller tege
lijkertijd Select en de toets L3 in (toets onder de
rechter analoge stick).
4. Sluit de ontvanger nu weer aan op de console.
5. Druk opnieuw de MODE-toets in. De verbinding is nu
tot stand gebracht en de PS3 console wijst de controlle r
een poort van 1 t/m 7 toe.
oGebruiksaanwijzing
6
5
2
84
1
3
67

V. Functies
Mode-toets
De mode-toets op de controller komt overeen met de
PS toets van de Sony PS3 controller. Door deze toets
gedurende 2 seconden in te drukken komt u in het PS3
XMB venster.
Sleep Mode
Om de levensduur van de accu te verlengen en energie
te sparen, kunt u gebruik maken van een sleep-modus
die het toestel
a) na 55 seconden in een ruststand zet, als er geen
ontvanger in de buurt is
b) na 5 minuten in een ruststand zet, als er een
ontvanger in de buurt is, maar er niet gespeeld wordt.
Om de controller uit de ruststand te halen drukt u op
de toets MODE.
Laadfunctie
Sluit de bijbehorende USB-kabel aan op controller en
console om de accu in de controller op te laden. Control-
ler en console moeten daarvoor ingeschakeld zijn.
Oplaadtijd
Laad de controller minstens een half uur op. De accu is
na uiterlijk 2 uur weer volledig opgeladen en de control-
ler kan weer gebruikt worden.
Informatie over de LED’s
• Rode LED op de ontvanger
- Knippert: geen verbinding met de controller
- Brandt: verbinding met de controller is tot stand
gebracht
• Rode LED op de controller
- Knippert langzaam: geen verbinding met de ontvanger
- Knippert snel: de accu moet opgeladen worden
- Knippert snel tijdens het indrukken van toetsen:
turbovuur voor ingedrukte toets is geselecteerd
- Brandt niet: verbinding met de ontvanger is tot stand
gebracht
• Groene LED op de controller
- Knippert langzaam: controller wordt opgeladen
- Knippert snel: fout bij het opladen
- Brandt: opladen beëindigd.
Opmerkingen
1. Controleer als sommige knoppen in het spel niet
functioneren in het optiemenu de knopindeling.
Meestal kan de indeling hier ook geconfigureerd
worden. Meer informatie hierover staat in de
gebruiksaanwijzing van het spel.
Veiligheidsinstructies
1. Probeer niet het toestel zelf te onderhouden of te
repareren. Laat onderhouds- en reparatiewerkzaamhe
den door vakpersoneel uitvoeren.
2. Verander niets aan het toestel. Daardoor vervalt elke
aanspraak op garantie.
De conformiteitsverklaring conform de R&TTE-
richtlijn 99/5/EG vindt u onder www.hama.com
7

1 8-WEGE STEUERKREUZ
2 ANALOGE STICKS
3 2 SCHULTERTASTEN/2 TRIGGERTASTEN
4 PRIMÄRE FUNKTIONSTASTEN
5 START TASTE
6 SELECT TASTE
7 TURBO-TASTE
8 PS3-TASTE
I. Vorstellung
Wir freuen uns, dass Sie die den Hama PS3 Funk-
Controller Mini VC gewählt haben und gratulieren Ihnen
zu dieser Entscheidung. Wir sind überzeugt, dass Ihnen
unser Produkt in den nächsten Jahren eine Menge Spaß
beim Spielen bereiten wird. Diese Kurzanleitung enthält
wertvolle Hinweise zur Bedienung und Konfiguration
des Gamepads. Bitte bewahren Sie diese Anleitung zum
Nachschlagen an einem sicheren Ort auf.
II. Produkt-Eigenschaften
• 2,4 GHz Funktechnolgie mit einer Reichweite
von 15 Metern
• Verbindung über Autoscan Funktion
• Benutzung von bis zu 20 Controllern gleichzeitig möglich
• PS3 Home Taste zum Öffnen des Controllermenüs
(ab Firmware Version 1.7)
• 12 programmierbare Tasten
• 2 Analog-Sticks 360° mit Tastenfunktion
• Sleep-Modus
• Spielzeit: ca. 100 h (Akku im Controller eingebaut)
III. Systemvoraussetzungen
• PS3
• USB Port
IV. Installation PS3
1. Verbinden Sie den Empfänger des Controllers mit
dem USB-Anschluss Ihrer Konsole.
2. Nach dem Drücken der MODE-Taste des Controllers
verbindet sich dieser automatisch mit dem Empfänger
über die Auto-Scan-Funktion.
3. Sollten keine Verbindung aufgebaut werden
können, dann entfernen Sie den Receiver und
drücken am Controller gleichzeitig Select und die
Taste L3 (Taste unter dem rechten Analogstick).
4. Verbinden Sie nun wieder den Empfänger mit der
Konsole.
5. Drücken Sie erneut die MODE-Taste – die Verbindung
ist nun hergestellt und die PS3 Konsole wird dem
Controller einen Port von 1 bis 7 zuweisen.
dBedienungsanleitung
2
5
2
84
1
3
67

V. Funktionen
Mode-Taste
Die Mode Taste am Controller entspricht der PS Taste
des Sony PS3 Controllers. Mit dem Drücken dieser Taste
für 2 Sekunden gelangen Sie in das PS3 XMB Fenster.
Sleep Mode
Um die Lebenszeit des Akkus zu verlängern und Eneergie
zu sparen, verfügt der Controller über einen Sleep-Mode,
der ihn
a) nach 55 Sekunden in einen Ruhezustand versetzt,
wenn kein Empfänger in Reichweite ist
b) nach 5 Minuten in einen Ruhezustand versetzt, wenn
ein Empfänger in Reichweite ist, aber keine Spielaktion
durchgeführt wurde.
Um den Controller aus dem Ruhezustand aufzuwecken
drücken sie die Taste MODE.
Ladefunktion
Verbinden Sie das beiliegende USB Kabel mit dem
Controller und der Konsole um den Akku im Controller
zu laden. Controller und Konsole müssen dafür einge-
schaltet sein.
Ladezeit
Laden Sie den Controller wenigstens für eine halbe Stun-
de – spätestens nach 2 Stunden ist der Akku wieder voll
aufgeladen und der Controller wieder einsatzbereit.
Informationen zu den LED’s
•Rote LED am Empfänger
- Blinkt: keine Verbindung zum Controller
- Leuchtet: Verbindung zum Controller ist hergestellt
•Rote LED am Controller
- Blinkt langsam: keine Verbindung zum Empfänger
- Blinkt schnell: der Akku muss geladen werden
- Blinkt schnell während Tastendruck: Turbofeuer für
gedrückte Taste ist ausgewählt
-
Leuchtet nicht: Verbindung zum Empfänger ist hergestellt
•Grüne LED am Controller
- Blinkt langsam: Controller wird geladen
- Blinkt schnell: Fehler beim Laden
- Leuchtet: Ladevorgang beendet.
Anmerkungen
1. Sollten einige Tasten im Spiel nicht funktionieren
prüfen Sie im Optionsmenü die Tastenbelegung,
zumeist kann diese dort auch konfiguriert werden.
Lesen Sie dazu auch im zugehörigen Handbuch des
jeweiligen Spiels.
Sicherheitshinweise
1. Versuchen Sie nicht, das Gerät selbst zu warten oder
zu reparieren. Überlassen Sie jegliche Wartungsarbeit
dem zuständigen Fachpersonal.
2. Nehmen Sie keine Veränderungen am Gerät vor.
Dadurch verlieren sie jegliche
Gewährleistungsansprüche.
Die Konformitätserklärung nach der R&TTE Richtlinie
99/5/EG finden Sie unter www.hama.com
3

1 EIGHT-WAY CONTROLLER
2 ANALOGUE STICKS
3 2 SHOULDER BUTTONS/2 TRIGGER BUTTONS
4 PRIMARY FUNCTION BUTTONS
5 START BUTTON
6 SELECT BUTTON
7 TURBO BUTTON
8 PS3 BUTTON
I. Introduction
Thank you for choosing the Hama PS3 Wireless
Controller Mini V3, and congratulations on your
decision. We are certain that our product will provide
you with a great deal of gaming pleasure for years to
come. This quick guide contains valuable information on
operating and configuringthe gamepad. Please keep
these instructions in a safe location for future reference.
II. Product Features
• 2.4 GHz wireless technology with a range of 15 metres
• Connection via the Autoscan function
• Up to 20 controllers may be used simultaneously
• PS3 Home button opens the controller‘s menu
(firmware version 1.7 and higher)
• 12 programmable buttons
• 2 360° analogue sticks including key function
• Sleep mode
• Playing time: approx. 100 hours (rechargeable battery
built into the controller)
III. System Requirements
• PS3
• USB port
IV. Installation PS3
1. Connect the controller‘s receiver to your console‘s
USB connector.
2. After you press the controller‘s MODE button, the
controller automatically connects to the receiver via
the autoscan function.
3.
If no connection can be made, disconnect the receiver
and press Select and the L3 button on the controller
at the same time. (The L3 button is below the right analo-
gue stick).
4. Connect the receiver to the console again.
5. Press the MODE button again – the connection is
now established, and the PS3 console assigns the
controller a port (1 to 7).
gUser manual
4
5
2
84
1
3
67

V. Functions
Mode button
The Mode button on the controller corresponds to the
PS button on the Sony PS3 controller. Press this button
for 2 seconds to go to the PS3 XMB window.
Sleep mode
To extend the battery‘s service life and to save energy,
the controller has a sleep mode, which places the
controller in hibernation:
a) after 55 seconds if no receiver is in range
b) after 5 minutes if a receiver is in range but no games
are being played.
To wake the controller out of hibernation, press the
MODE button.
Charging function
To charge the controller‘s battery, connect the supplied
USB cable to the controller and the console. The
controller and console must be switched on for this.
Charging time
Charge the controller for at least 30 minutes – the
battery is fully charged after 2 hours at the most, and the
controller is again ready for use.
Information about the LEDs
• Red LED on the receiver
- Flashing: No connection to the controller
- On: Connected to the controller
• Red LED on the controller
- Flashes slowly: No connection to the receiver
- Flashes quickly: The battery must be recharged
- Flashes quickly when a key is pressed: Turbo-fire is
selected for the key that is pressed
- Off: Connected to the receiver
• Green LED on the controller
- Flashes slowly: Controller is being recharged
- Flashes quickly: Fault during recharging
- On: Recharging completed.
Notes
1. If some buttons do not function in the game, check
the button settings in the option menu. They can
generally be configured there as well. Also refer to
the manual of the game in question.
Safety instructions
1. Do not attempt to service or repair the device your-
self. Leave any service work to qualified experts.
2. Do not modify the device in any way. Doing so voids
the warranty.
See www.hama.com for declaration of conformity
according to R&TTE Directive 99/5/EC guidelines
5

6
d Deutsch
[German] Hiermit erklärt Hama GmbH & Co. KG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden
Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Die Konfor-
mitätserklärung nach der R&TTE Richtlinie 99/5/EG finden Sie unter www.hama.com
g English Hama GmbH & Co. KG hereby declares that this device is in compliance with the basic requirements and
other relevant regulations of the 1999/5/EC guideline. You will find the declaration of conformity with R&TTE
directive 99/5/EC on the internet at www.hama.com
f Français
[French] La société Hama GmbH & Co. KG certifie que cet appareil est conforme aux exigences de base et aux
dispositions de la directive 1999/5/ en vigueur. Vous trouverez la déclaration de conformité à la directive
R&TTE 99/5/CE sur www.hama.de.
e Español
[Spanish] Mediante la presente, Hama GmbH &Co. KG declara que este aparato cumple con los requisitos básicos
y los demás reglamentos relevantes de la directiva 1999/5/CE. La declaración de conformidad según la
directiva R&TTE 99/5/CE la encontrará en www.hama.com
i Italiano
[Italian] Hama GmbH & Co. KG dichiara che questo apparecchio soddisfa i requisiti fondamentali ed è conforme alle
norme vigenti della direttiva 1999/5/CE. La dichiarazione di conformità secondo la direttiva R&TTE 99/5/CE è
disponibile sul sito www.hama.com
p Português
[Portuguese] A Hama GmbH & Co. KG declara, deste modo, que este aparelho respeita as exigências básicas e restantes
requisitos relevantes da directiva 1999/5/CE. Pode consultar a declaração de conformidade, segundo a
directiva R&TTE 99/5/CE, em www.hama.com
u
Россия
[Russian]
Компания Hama GmbH & Co. KG настоящим подтверждает, что данное изделие полностью соответствует
основным требованиям, а также предписаниям и положениям нормативов 1999/5/EG. Заявление о
соответствии товара нормам R&TTE 99/5/EG см. на вебузле www.hama.com
o Nederlands
[Dutch] Hiermee verklaart Hama GmbH & Co. KG, dat dit apparaat voldoet aan de vereisten en de overige relevante
voorschriften van de richtlijn 1999/5/EG. De verklaring van overeenstemming conform de R&TTE-richtlijn
99/5/EG vindt u op internet onder www.hama.com
q Polski
[Polish]
Hama GmbH & Co. KG oświadcza niniejszym, że urządzenie to spełnia podstawowe wymagania i pozostałe
właściwe postanowienia dyrektywy 1999/5/WE. Deklaracja zgodności wg dyrektywy 99/5WE dotyczącej
urządzeń radiowych i telekomunikacyjnych dostępna jest na stronie www.hama.com
h Magyar
[Hungarian]
A Hama GmbH & Co. KG ezúton kijelenti, hogy a jelen készülék összhangban van az 1999/5/EK irányelv
alapvető követelményeivel és az egyéb vonatkozó rendelkezésekkel. A 99/5/EK R&TTE irányelv szerinti
megfelelőségi nyilatkozatot a www.hama.com címen találja meg.
k Ελληνική
[Greek]
Η εταιρία Hama GmbH & Co. KG δηλώνει πως η συσκευή αυτή εκπληρώνει τις βασικές απαιτήσεις και τις λοιπές
σχετικές διατάξεις της οδηγίας 1999/5/EG Τη δήλωση συμμόρφωσης σύμφωνα με την οδηγία R&TTE 99/5/ΕΚ
θα τη βρείτε στη διεύθυνση www.hama.de.

7
c Česky
[Czech]
Tímto firma Hama GmbH & Co. KG potvrzuje, že tento přístroj odpovídá základním požadavkům a ostatním
relevantním předpisům směrnice 1999/5/ES. Prohlášení o shodě podle směrnice R&TTE 99/5/ES najdete na
internetových stránkách www.hama.com
v Slovensky
[Slovak]
Spoločnosť Hama GmbH & Co. KG týmto prehlasuje, že tento prístroj zodpovedá základným požiadavkám
a ostatným relevantným ustanoveniam Smernice 1999/5/ES. Vyhlásenie o zhode podľa smernice R&TTE
99/5/ES si môžete pozrieť na adrese www.hama.com.
t Türkiye
[Turkish]
Hama GmbH & Co. KG bu cihazın 1999/5/EC Direktifi’nin ilgili talimatlarına ve bu direktif tarafından istenen
koşullara uygunluğunu beyan eder. R&TTE Direktifi 99/5/EC’ye göre uygunluk beyanı için www.hama.com
adresine bakınız.
s Svenska
[Swedish] Hama GmbH & Co. KG försäkrar härmed att den här apparaten överensstämmer med de grundläggande kraven och övriga relevanta bestämmelser i direktivet 1999/5/EG. Försäkran om överensstämmelse enligt
R&TTE-direktivet 99/5/EG hittar du på www.hama.de
m Suomi
[Finnish] Hama GmbH & Co. KG vakuuttaa täten, että tämä laite on direktiivin 1999/5/EY perusvaatimusten ja muiden
oleellisten säännösten mukainen. Radio- ja telepäätelaitteita koskevan direktiivin 99/5/EY mukainen vaati-
mustenmukaisuusvakuutus löytyy osoitteesta
www.hama.com
r România
[Romanian]
Hama GmbH & Co. KG, declară prin prezenta ca acest aparat este în conformitate cu cerinţele esenţiale şi
celelalte hotărâri relevante ale Directivei 1999/5/EC. Declaraţia de conformitate conform Directivei R&TTE 99/5/
EC o găsiţi în Internet la www.hama.com
j Danmark
[Danish]
Hama GmbH & Co. KG erklærer hermed, at dette apparat er i overensstemmelse med de grundlæggende krav
og de øvrige, relevante
bestemmelser i direktiv 1999/5/EF. Overensstemmelseserklæringen i henhold til direktivet om radio og teleter-
minaludstyr 99/5/EF kan du finde på www.hama.com
n Norge
[Norwegian]
Med dette erklærer Hama GmbH & Co. KG at dette apparatet er i overensstemmelse med grunnleggende krav
og relevante bestemmelser i direktiv 1999/5/EF. Du finner samsvarserklæringen i henhold til R&TTE-direktiv
99/5/EF under www.hama.com
