INSTRUCTION MANUAL
1 Light Exterior Wall Lantern
Home Depot SKU 481-120 (UPC 718212230510) (Small Size)
Home Depot SKU 481-302 (UPC 718212230527) (Medium Size)
(Berre Walnut Finish)

Page
2
Thank you for purchasing this Hampton Bay exterior wall lantern. This
product has been manufactured with the highest standards of safety and
quality. The finish of this lantern is weather resistant but over time will
naturally weather and fade.
FEATURES:
1. Easy and Economic Maintenance.
2. Weather Resistant Body.
3. ETL listed for Wet Location.
4. Easy to Install.
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local Home Depot, please call our Customer Service
Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your
SKU (481-120 samall size, 481-302 medium size) Berre Walnut Finish fixture
or UPC (718212230510 small size, 718212230527 medium size) Berre
Walnut Finish fixture.

Page
3
CAUTION:
1. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you have any non-electrical questions about this fixture, please contact
our Customer Service Team at 1-877-527-0313 or visit
www.homedepot.com. Please reference your SKU 481-120 small size,
481-302 medium size) Berre Walnut Finish fixture or UPC 718212230510
small size ,718212230527 medium size) Berre Walnut Finish fixture.
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(Not included):

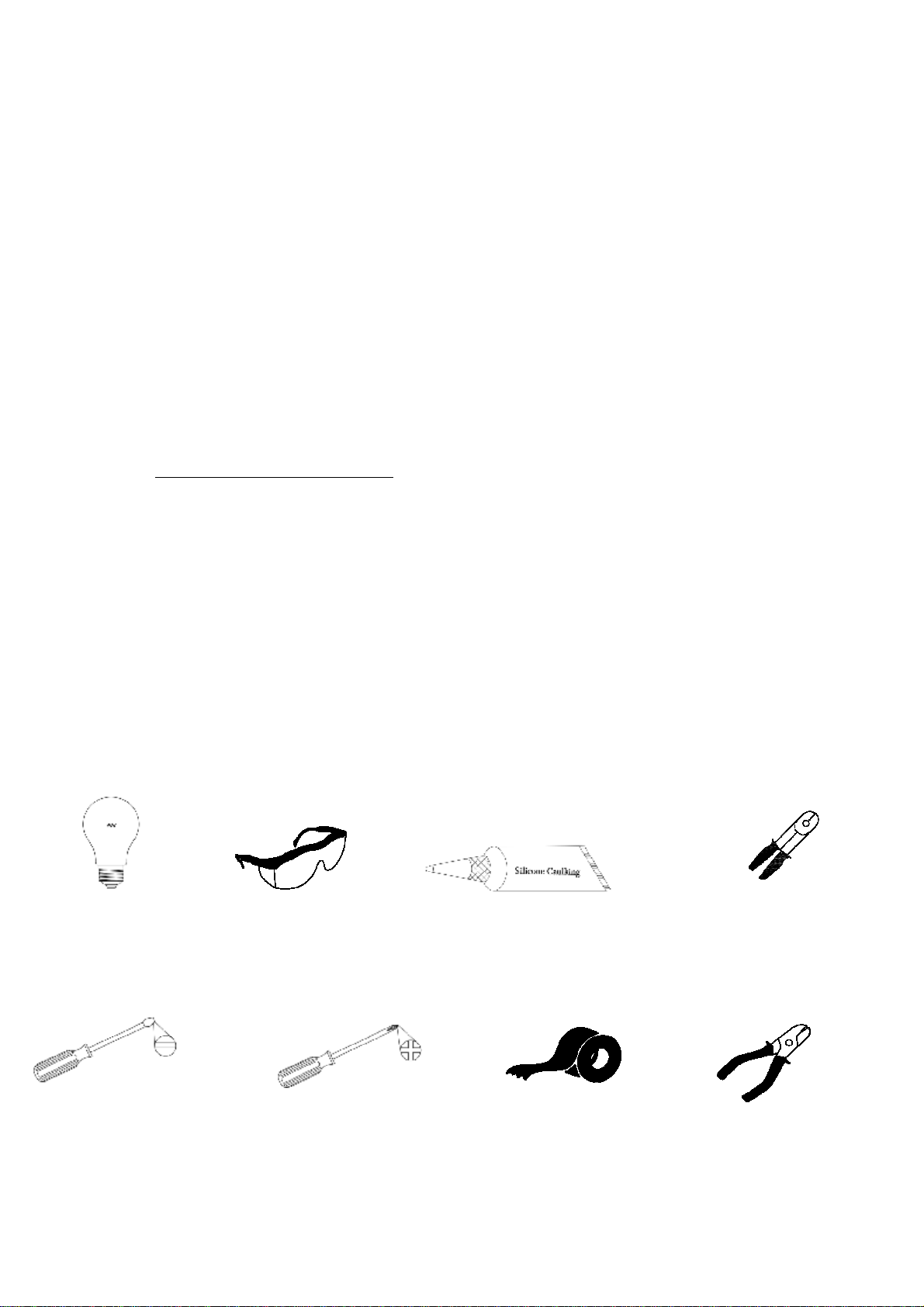

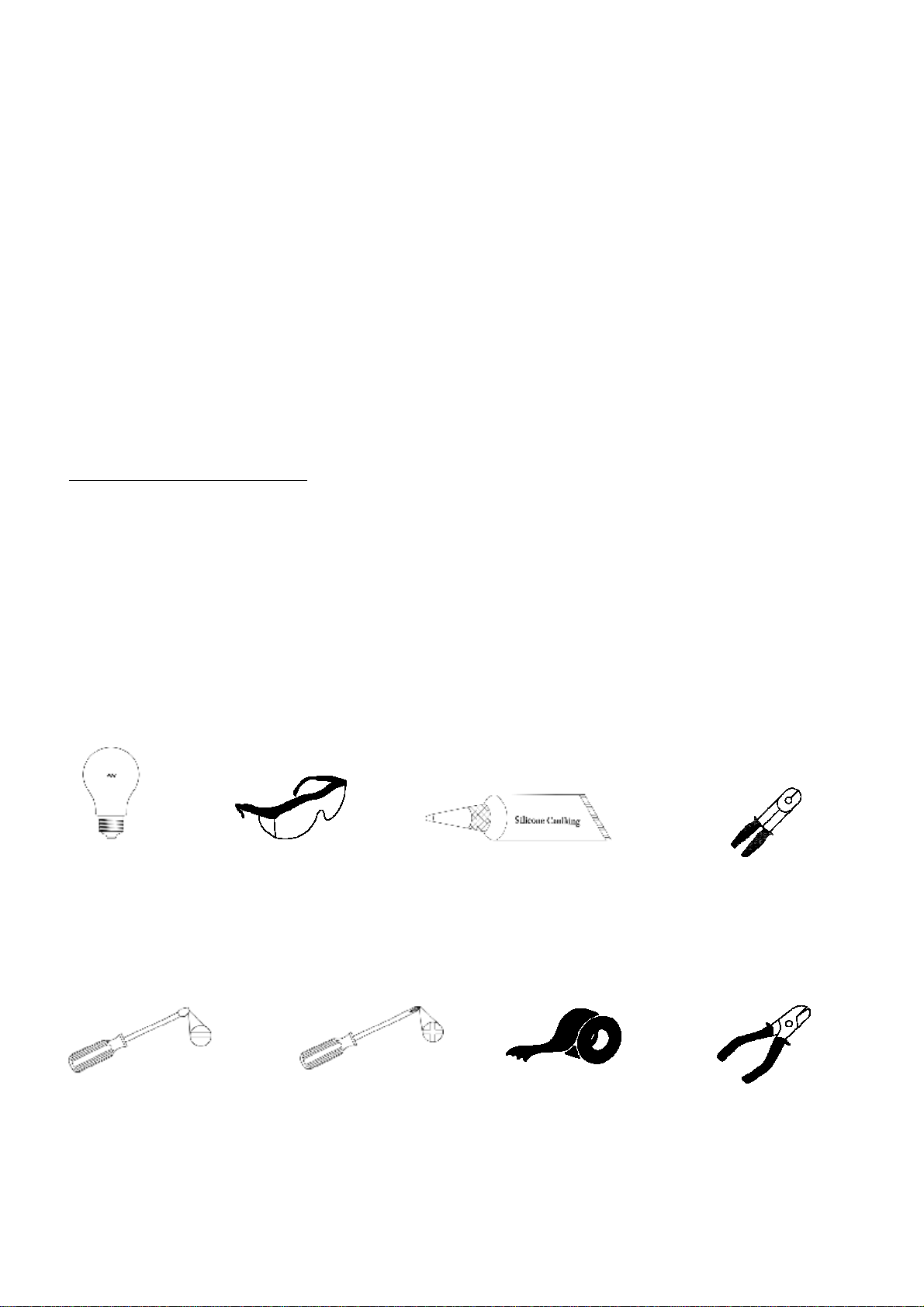

Light Bulb Safety goggles Silicon Rubber Sealant Wire strippers
23051 60Watt maximum for exterior use
23052 100Watt maximum
Flathead screwdriver Phillips screwdriver Electrical tape Wire cutters

Page
4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
2 Cap Nuts (#2)
ASSEMBLY INSTRUCTIONS:
1. Shut off power at the fuse box or circuit breaker box, if necessary
remove old fixture and all mounting hardware from outlet box.
2. Carefully unpack your new fixture and lay out all the parts on a
clear area,
Take care not to lose any small parts necessary for installation.
3. Install light bulbs in accordance with the fixtures specifications. (DO
NOT EXCEED THE MAXIMUM WATTAGE RATING!!)

Page
5
ASSEMBLY:

Page
6
PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
1 Ground Screw (#7) 2 Outlet Box Screws (#8) 2 Mounting Screws (#9)
1 Cross bar (#10) 3 Wire Connectors (#11)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#9) into the Cross Bar (#10). Mount the Cross Bar (#10)
to the Outlet Box (#6) using the two provided Outlet Box Screws (#8). [Make sure the
threads of the Mounting Screws (#9) are facing outside when the Cross Bar (#10) is
attached to the Outlet Box (#6).]
2. Connect the white wire from the fixture to the white wire from the Outlet Box (#6), and
the black wire from the fixture to the black wire from the Outlet Box (#6). Cover the two
wire connections using the two provided Wire Connectors (#11). Wrap the two wire
connections with electrical tape for a more secure connection. If your outlet box has a
ground wire (green or bare copper), connect fixture s ground wire to it using the wire
connector (#11). Otherwise connect the copper ground from the fixture to Ground screw
(#7) on the Cross Bar (#10). Note: If you have electrical questions, consult your local
electrical code for approved grounding methods.
3. Mount the body of the fixture on the wall by aligning the protruding Mounting Screws (#9)
all the way through the holes on the Back Plate (#4). Be careful not to pinch any of the
wires between the fixture and the Outlet Box (#6). Tighten the fixture to the wall by
screwing the two cap nut (#2) onto the two protruding Mounting Screws (#9).
4. Once the fixture is mounted on the wall, caulk the space between the wall and the upper
3/4 area of the Back Plate (#4) to prevent water seeping into the Outlet Box (#6). Leave
the bottom 1/4 area un-caulked for drainage of any water which might leak into the
enclosure.
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light switch on to activate the fixture.

Page
7

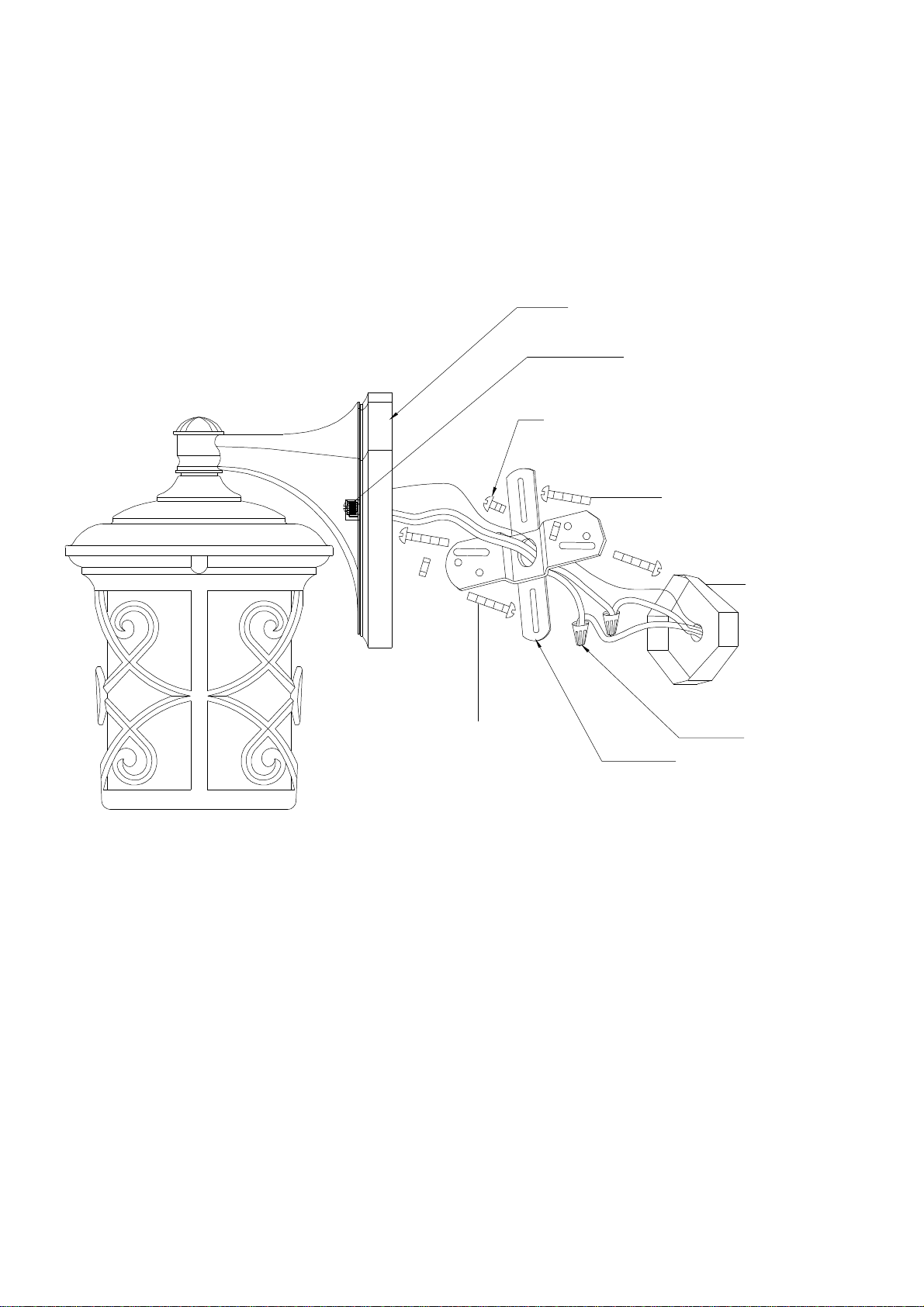

INSTALLATION:
9. Mounting screw
2. Cap nut
4. Back plate
6. Outlet box
11. Wire connector
10.Cross bar
7. Ground screw
8. Outlet box screw

Page
8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1.
To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the glass and surface of the fixture.
2.
To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean clot
h (use clean water, never a solvent) to wipe the inside glass and interior
surface of the fixture.
3.
Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer
warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only to
products used in normal use and service. I
f this product is found to be defective, the manufacturer s only
obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer s discretion,
provided that the product has not been damaged through misuse, abuse, acci
dent, modifications, alterations,
neglect or mishandling. This warranty shall not apply to any product that is found to have been improperly
installed, set-
up, or used in any way not in accordance with the instructions supplied with the product. This
warra
nty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence, alteration,
or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not
apply to the finish on a
ny portion of the product, such as surface and/or weathering, as this is considered normal
wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or
implied, of fitness for a particular purpose, other than th
e warranty contained herein. The manufacturer
specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Possible Cause Corrective Action
1. Bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power
supply is on.
3. Faulty wire connection. 3. Check wiring.
4. Faulty switch. 4. Test or replace
switch.
Bulb will not light.
Fuse blows or circuit
breaker trips when light
is turned on.
Crossed wires or power
wire is grounding out. Check wire connections.

Page
9
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES
1 Luz Exterior de pared
Home Depot SKU 481-120 (UPC 718212230510) (Peque o tama o)
Home Depot SKU 481-302 (UPC 718212230527) (De tama o medio)
(Berre Nogal Acabado)

Page
10
Gracias por la compra de este accesorio Hampton Bay Linterna de pared para el
exterior Este producto ha sido fabricado con los más altos niveles de seguridad
y calidad. El acabado de esta linterna es resistente a la intemperie, pero con el
tiempo se va ir desvaneciendo naturalmente.
CARACTERÍSTICAS:
1. Fácil y económico mantenimiento.
2.Resistente a la intemperie.
3.ETL para lugares mojados
4.Fácil de instalar
Preguntas, problemas, piezas faltantes:
Antes de regresar a su oficina local de Home Depot, llame a nuestro Servicio
de Atenci ón al 1-877-527-0313 o visite www.homedepot.com. Por favor,
referir a SKU ( 481-120 Peque ño tama ño, 481-302 De tama ño medio) Berre
Nogal Acabado fixture or UPC (718212230510 Peque ño tama ño,
718212230527 tamaño medio) Berre Nogal Acabado fixture.

Page
11
PRECAUCIÓN:
1. Antes de comenzar la instalaci ón de este lampara o eliminación de una luz
anterior desconecte la alimentaci ón apagando el interruptor o quitando el
fusible en la caja de fusibles.
2. CONSULTE CON UN ELECTRICISTA SI TIENE ALGUNA
PREGUNTAS ELÉCTRICAS.
3. Si usted tiene cualquier pregunta no el éctrica de esta, luz por favor,
póngase en contacto con nuestro Servicio de Atenci ón al 1-877-527-0313
o visite www.homedepot.com. Por favor, referir a SKU (481-120 Pequeño
tamaño, 481-302 De tama ño medio) Berre Nogal Acabado foxture or
(718212230510 Peque ño tama ño, 718212230527 tama ño medio) Berre
Nogal Acabado fixture.
4. Guarde su recibo y las instrucciones para la prueba de compra.
HERRAMIENTAS necesarias para el montaje y la instalación
(no incluidos):

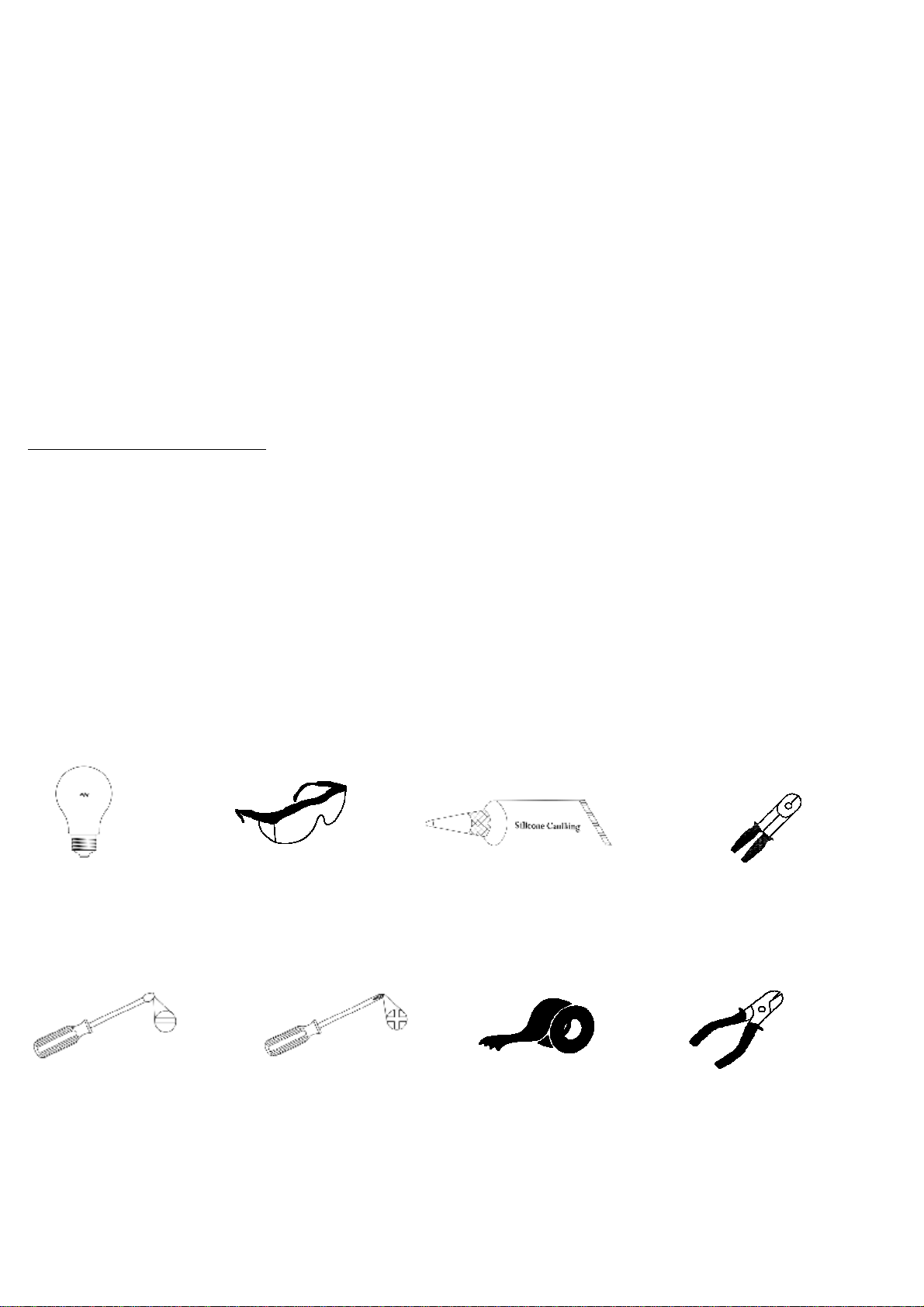

bombilla gafas de seguridad Sellador de caucho de silicio para pelacables
23051 60Watt máximo uso exterior
23052 100Watt máximo
destornillador de cabeza plana Phillips de cabeza plana Cinta aislante Cortaalambres

Page
12
PIEZAS INCLUIDAS PARA LA ASAMBLEA (partes no están a escala):
2 contratuerca (# 2)
INSTRUCCIONES DE MONTAJE:
1. Apagar la corriente en la caja de fusibles o caja de interruptores de circuito,
si es necesario, remueva la lápara vieja y todos los accesorios de montaje de
la caja de salida
2. Desempaque con cuidado la nueva lámpara y exponer todas las piezas sobre
una zona clara, Tenga cuidado de no perder las piezas pequeñas necesarias
para la instalación.
3. Instalar bombillas de conformidad con las especificaciones de la lámpara.
(No sobrepasar la potencia nominal máximo!)

Page
13
ASAMBLEA:

Page
14
PIEZAS INCLUIDAS para la instalación (las partes no están a escala):
1 tornillos de rosca de tierra #7）2 tornillos de la caja de salida (# 8) 2 ea tornillo de montaje (#9)
1 cruz bar (# 10) 2 conectores de cable (#11)
Instrucciones de instalación:
1. Atornille los dos tornillos de montaje (# 9) en el cruz bar (# 10). Monte el cruz bar (# 10)
a la caja de salida (# 6) con los dos tornillos de caja de salida proveído (# 8). [Asegúrese
de que las roscas de los tornillos de montaje (# 9) se salgan fuera del cruz bar (# 10) se
adjunta a la caja de salida (# 6).]
2. Conecte el cable blanco del la l ámpara al cable blanco de la caja de salida (#6), y el cable
negro de la l ámpara al cable negro de la caja de salida (#6). Cubra las dos conexiones de
cable con los dos Conectores de alambre previstos (#11). Envuelva las dos conexiones de
los cables con cinta aislante para una conexi ón más segura. Si su caja de salida tiene un
cable de tierra (verde o desnudo de cobre), conecte el cable de tierra accesorio a la misma
utilizando el conector de cable (#11). De otra manera conecte el alambre de cobre al
tornillo de tierra (#7) en la cruz bar (#10) .Nota: Si usted tiene preguntas el ctricas,
consulte a su código de electricidad local por los m todos aprobados de puesta a tierra.
3. Monte el conjunto de la l ámpara en la pared, alineando los tornillos de montaje (# 9) a
través de los orificios de la placa de pared (# 4). Tenga cuidado de no pellizcar cualquiera
de los cables entre el aparato y la caja de salida (# 6). Apriete la fijaci ón a la pared
atornillando el dos tuercas de bloqueo (# 2) sobresale en los dos tornillos de montaje (# 9).
4. Una vez que el aparato estámontado en la pared, masilla el espacio entre la pared y el la
¾parte superior de área de la placa de pared (# 4) para evitar filtraciones de agua en la
caja de salida (# 6). Deja la parte inferior ¼una área calafateada para el drenaje de toda
el agua que pueda filtrarse en el recinto.
5. La instalación estácompleta. Encienda la energía en la caja de fusibles. Encienda el
interruptor de la luz para activar el aparato

Page
15
INSTALACIÓN:
9. Tornillo de montaj
2. Contratuerca
4. La placa trasera
6. Caja de salida
11. Conectores de cable
10.Cruz bar
7. Tornillos de rosca de tierra
8. Tornillo de la caja de salida

Page
16
SOLUCIÓN DE PROBLEMAS:
Mantenimiento de productos
4.
Para limpiar el exterior del aparato, utilice un seca o ligeramente h úmeda tela (use agua
limpia, nunca un disolvente) para limpiar el vidrio y la superficie de la lámpara.
5. Para limpiar el interior del aparato, primero desconecte la alimentaci ón de la
lámpara de
apagar el interruptor de circuito o quitando el fusible de la caja de fusibles. A continuaci ón,
utilice una tela seca o ligeramente h úmeda (use agua limpia, nunca un disolvente) para
limpiar el cristal en el interior y la superficie interior de la lámpara.
6.
No utilice limpiadores con productos qu ímicos, solventes o abrasivos severos. Utilice s ólo
un paño suave y seco para el polvo o limpiar con cuidado
GARANTÍALIMITADA
El fabricante garantiza que este accesorio de iluminaci ón a estar libre de defectos en materiales y mano de obra
durante un período de cinco (3) años a partir de la fecha de compra. Esta garant ía se aplica sólo al comprador
original y sólo a los productos utilizados en condiciones normales de uso y servicio. Si se encuentra que este
producto estádefectuoso, la única obligación del fabricante, y su solución exclusiva, es la reparación o sustitución
del producto, a discreción del fabricante, siempre que el producto no ha sido da ñado por el mal uso, abuso,
accidentes, modificaciones, alteraciones , negligencia o mal manejo. Esta garant ía no se aplicaráa cualquier
producto que se demuestre que ha sido instalado incorrectamente, puesta a punto, o utilizado en cualquier manera
no conforme con las instrucciones suministradas con el producto. Esta garant ía no se aplicaráa una falla del
producto como consecuencia de un accidente, mal uso, abuso, negligencia, alteraci ón o instalación defectuosa, o
cualquier otro fallo que no se refieran a los materiales o ejecuci ón defectuosa. Esta garantía no se aplicaráa la
meta en cualquier parte del producto, tales como la superficie y / o la intemperie, ya que se considera uso y
desgaste normal.
El fabricante no garantiza y especialmente niega cualquier garantía, expresa o implícita, de aptitud para
un
propósito particular, excepto la garantía contenida en este documento. El fabricante rechaza
específicamente cualquier responsabilidad y no seráresponsable por cualquier pérdida consecuente o
incidental o da os, incluyendo pero no limitado a cualquier mano de obra Gastos de gastos que implica la
sustitución o reparación de dicho producto.
Posible causa de Acción Correctiva
1. Bombilla estáquemada 1. Reemplace la bombilla.
2. Estáapagada 2. Aseg úrese de que el poder la
oferta estáencendido
3. Conexión del cable
defectuoso 3. Asegúrese de que el poder la oferta estáencendido
Bombilla no se
encenderá.
4. Interruptor defectuoso 4. Pruebe o cambiar el interruptor.
Funde un fusible o
circuito viajes
interruptor cuando la
luz estáencendida
Cables cruzados o cables
de alimentación
es tierra hacia fuera.
Compruebe las conexiones de
cables.

Page
17
MANUEL D'INSTRUCTIONS
1 Light mur extérieur
Home Depot SKU 481-120 (UPC 718212230510) (Petite taille)
Home Depot SKU 481-302 (UPC 718212230527) (De taille moyenne)
(Berre Noyer Finition)

Page
18
Nous vous remercions d'avoir achet éce Hampton Bay
Lanterne pour mur
extérieur. Ce produit a étéfabriquéavec des niveaux plus élevés de sécuritéet
de qualité. La finale de cette lampe de poche est r ésistante aux intemp éries,
mais avec le temps il sera la décoloration naturelle..
CARACTÉRISTIQUES:
1.Facile et un entretien peu coûteux.
2.Résistant aux intempéries.
3.ETL pour les endroits humides
4.Facile àinstaller
Questions, des problèmes, des pièces manquantes:
Avant de retourner àvotre Home Depot local, appelez notre Service Center au
1-877-527-0313 ou visitez www.homedepot.com. S'il vous pla ît se r éférer à
SKU (481-120 Petite taille, 481-302 De taille moyenne) Berre Noyer Finition
Lampe or UPC (718212230510 Petite taille, 718212230527 De taille moyenne
)
Berre Noyer Finition Lampe

Page
19
ATTENTION:
1. Avant d'installer cette lampe ou la suppression d'un jour précédent , Mettez
l'interrupteur ou en enlevant les fusibles dans la boîte àfusibles.
2. Consultez un électricien qualifi éSI VOUS AVEZ DES ELECTRIQUE
QUESTIONS
3. Si vous avez des questions, ce pouvoir, de la lumi ère s'il vous pla ît
contacter notre Service Center au 1-877-527-0313 ou visitez
www.homedepot.com. S'il vous pla ît se référer àSKU (481-120 Petite taille,
481-302 De taille moyenne) Berre Noyer Finition Lampe or UPC
(718212230510 Petite taille, 718212230527 De taille moyenne) Berre Noyer
Finition Lampe
4. Conservez votre re çu et des instructions pour preuve d'achat.
Outils nécessaires pour l'assemblage et l'installation (non inclus)
l'ampoule. lunettes de sécuritéSilicone produit d'étanchéitéen Strippers
23051 60Watt max caoutchouc pour l'extérieur
23052 100Watt max
tournevis àtête plate Phillips àtête plate Ruban isolant Coupe-fil

Page
20
PIÈCES FOURNIES pour l'assemblage (pièces ne sont pas àl'échelle):
2 écrous (# 2)
INSTRUCTIONS D'ASSEMBLAGE:
1.
Coupez le courant àla boîte de boîte de fusibles ou disjoncteurs, si nécessaire,
retirez la vieille lampe et tous les accessoires pour le montage de la boîte de
sortie
2. Déballez soigneusement la nouvelle lampe et dexposer toutes le pièces sur
une zone claire, soyez déballez soigneusement la nouvelle lampe et
dexposer toutes les pièces sur une zone claire, soyez prudent de ne pas
perdre les petites pièces nécessaires pour Installation.
3. Installez des ampoules en conformitéavec les spécifications de la lampe. (Ne
pas dépasser la puissance maximale nominale!)
