INSTRUCTION MANUAL

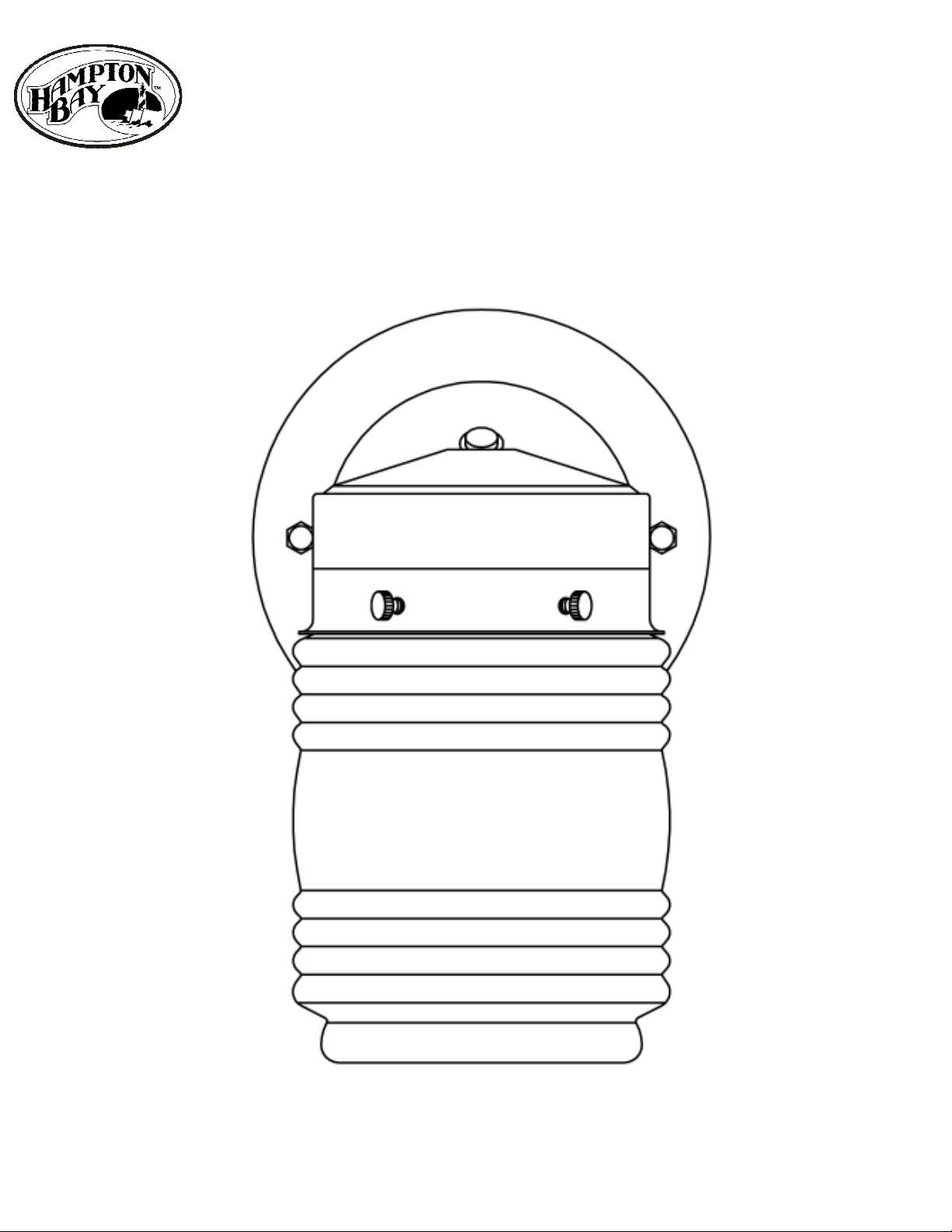

1LT Exterior Wall Lantern
The Home Depot SKU 2 2- 0 (UPC 72 916814274) (matte black)
The Home Depot SKU 2 2- 2 (UPC 72 916814281) (white)

Page 2
Thank you for purchasing this Hampton Bay exterior wall lantern. This
product has been manufactured with the highest standards of safety and
quality. The finish of this lantern is weather resistant but o er time will
naturally weather and fade.
FEATURES:
1. One-light exterior wall lantern in matte black finish (SKU 252-550) or
white finish (SKU 252-552) with clear glass.
2. This fixture has been engineered to safely use one 100 watt medium base
incandescent light bulb (do not exceed 100 watts) (not included).
3. For energy sa ings, this fixture has been engineered to safely use one
standard base compact fluorescent light bulb (for equi alent light output,
do not exceed 26 watts) (not included).
QUESTIONS, PROBLEMS, MISSING PARTS:
Before returning to your local The Home Depot, please call our Customer
Ser ice Team at 1-877-527-0313 or isit www.homedepot.com. Please
reference your SKU (252-550 matte black fixture, 252-552 white fixture) or
UPC (725916814274 matte black fixture, 752916814281 white fixture).

Page 3
CAUTION:
1. Before starting installation of this fixture or remo al of a pre ious fixture,
disconnect the power by turning off the circuit breaker or by remo ing the
fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS.
3. If you ha e any non-electrical questions about this fixture, please contact
our Customer Ser ice Team at 1-877-527-0313 or isit
www.homedepot.com. Please reference your SKU (252-550 matte black
fixture, 252-552 white fixture) or UPC (725916814274 matte black fixture,
752916814281 white fixture).
4. Keep your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR ASSEMBLY & INSTALLATION
(not included):
Light Bulb Safety Goggles Ladder Glo es Wire Strippers
(100 watt maximum)
(or CFL equi alent)
Flathead Screwdri er Phillips Screwdri er Electrical Tape Wire Cutters Silicon Rubber Sealant
for exterior use

Page 4
PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
2ea Screws (#3) 1ea Shade (#6)
ASSEMBLY INSTRUCTIONS:
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Install a 100 watt medium base incandescent light Bulb (#5) (not included)
or an equi alent standard base compact fluorescent light bulb (not included)
in the Socket (#4) in the fixture.
3. Place the Shade (#6) o er the light Bulb (#5) and the Socket (#4). Screw the
Screws (#3) into the fixture to secure the Shade (#6).

Page 5
ASSEMBLY:

Page 6
PARTS INCLUDED FOR INSTALLATION (parts are not to scale):
2ea Lock Nuts (#2) 3ea Wire Connectors (#8) 1ea Cross Bar (#9)
1ea Ground Screw (#10) 2ea Outlet Box Screws (#11) 2ea Mounting Screws (#12)
INSTALLATION INSTRUCTIONS:
1. Screw the two Mounting Screws (#12) onto the Cross Bar (#9). Mount the Cross Bar (#9)
to the Outlet Box (#7) using the two Outlet Box Screws (#11). [Make sure the threads of
the Mounting Screws (#12) are facing outside when the Cross Bar (#9) is attached to the
Outlet Box (#7).]
2. Wrap the ground wire from the fixture around the Ground Screw (#10) on the Cross Bar
(#9), and then connect the ground wire from the fixture to the ground wire from the
Outlet Box (#7). Connect the white wire from the fixture to the white wire (neutral wire)
from the Outlet Box (#7). Connect the black wire from the fixture to the black wire (li e
wire) from the Outlet Box (#7). Co er the three connections using the three Wire
Connectors (#8). Wrap the three wire connections with electrical tape for a more secure
connection. Position the wires back inside the Outlet Box (#7). Note: If you have
electrical questions, consult your local electrical code for approved grounding methods.
3. Place the fixture body to the wall by aligning the protruding Mounting Screws (#12) all
the way through the Wall Plate (#1). Tighten the fixture to the wall by screwing the two
Lock Nuts (#2) onto the two protruding Mounting Screws (#12).
4. Once the fixture is mounted on the wall, caulk the space between the wall and the upper
3/4 area of the Wall Plate (#1) to pre ent water seeping into the Outlet Box (#7). Lea e
the bottom 1/4 area uncaulked for drainage of any water which might leak into the
enclosure.
5. Installation is complete. Turn on the power at the circuit breaker or fuse box. Turn the
light on to acti ate the fixture.

Page 7

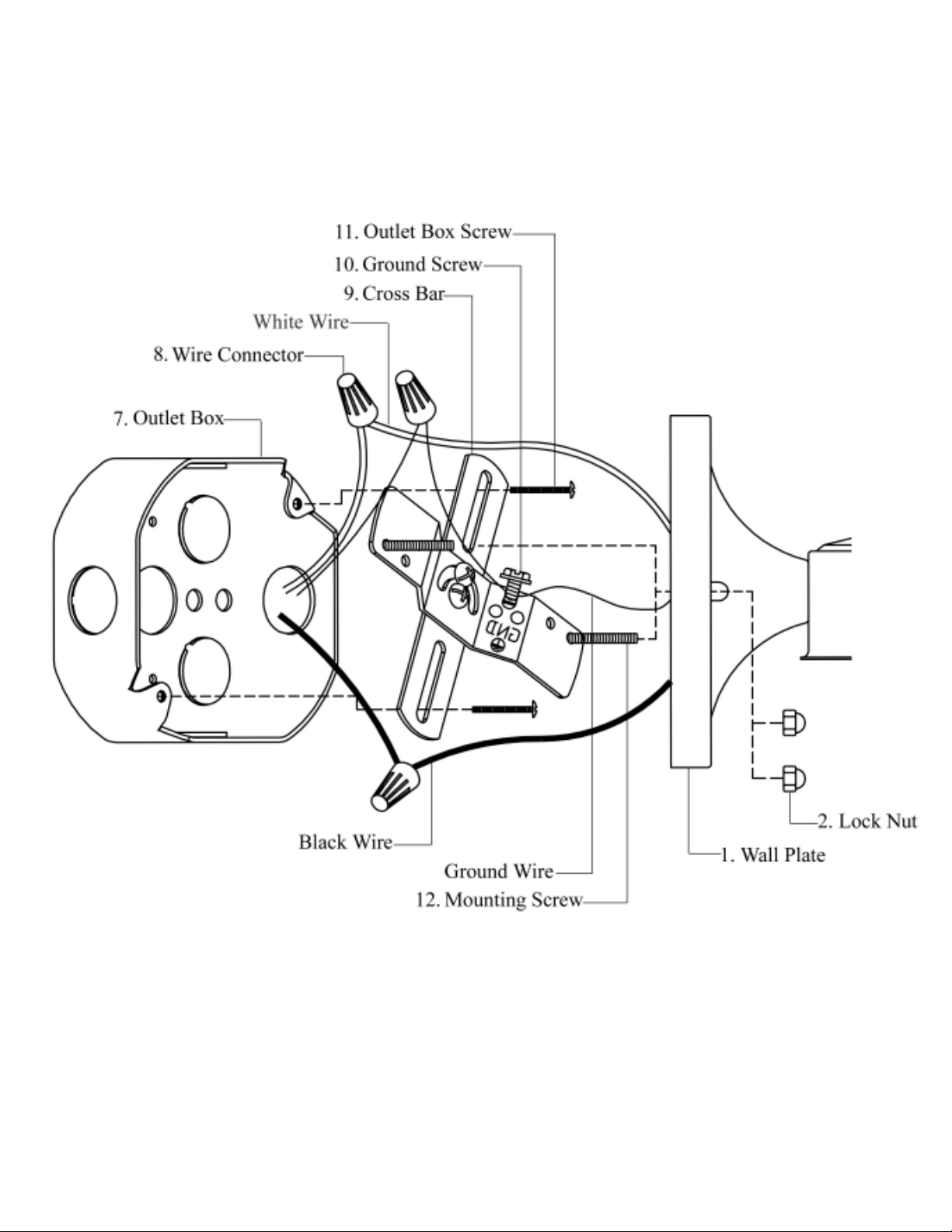

INSTALLATION:

Page 8
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, ne er a sol ent) to wipe the glass and surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by remo ing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, ne er a sol ent) to wipe the inside glass and
interior surface of the fixture.
3. Do not use any cleaners with chemicals, sol ents or harsh abrasi es. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period
of three (3) years from date of purchase. This warranty applies only to the original consumer purchaser and only
to products used in normal use and ser ice. If this product is found to be defecti e, the manufacturer’s only
obligation, and your exclusi e remedy, is the repair or replacement of the product at the manufacturer’s
discretion, pro ided that the product has not been damaged through misuse, abuse, accident, modifications,
alterations, neglect or mishandling. This warranty shall not apply to any product that is found to ha e been
improperly installed, set-up, or used in any way not in accordance with the instructions supplied with the product.
This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This
warranty shall not apply to the finish on any portion of the product, such as surface and/or weathering, as this is
considered normal wear and tear. The manufacturer does not warrant and specially disclaims any warranty,
whether express or implied, of fitness for a particular purpose, other than the warranty contained herein.
The manufacturer specifically disclaims any liability and shall not be liable for any consequential or
incidental loss or damage, including but not limited to any labor / expense costs involved in the
replacement or repair of said product.
Problem Possible Cause Corrective Action
1. Light bulb is burned out. 1. Replace light bulb.
2. Power is off. 2. Make sure power supply
is on.
3. Faulty wire connection. 3. Check wiring.
Light bulb will not
illuminate.
4. Faulty switch. 4. Test or replace switch.
Fuse blows or circuit
breaker trips when light bulb
is illuminated.
Crossed wires or power wire
is grounding out.
Check wire connections.

Page 9
MANUAL DE INSTRUCCIONES
Luz de Pared para Exteriores de 1 Luz
The Home Depot SKU 2 2- 0 (UPC 72 916814274) (negro mate)
The Home Depot SKU 2 2- 2 (UPC 72 916814281) (blanco)

Page 10
Gracias por comprar esta luz de pared para exteriores Hampton Bay. Este
producto ha sido manufacturado con los estándares de seguridad y calidad
más altos. El acabado de esta farola es resistente a la climatología pero con el
tiempo se desgastará y descoloreará naturalmente.
CARACTERÍSTICAS:
1. Luz de pared para exteriores de una luz en acabado en negro mate (SKU
252-550) o en acabado en blanco (SKU 252-552) con cristal transparente.
2. Esta instalación ha sido diseñado para usar con seguridad una bombilla de
luz de 100 atios de base medio incandescente (no exceder de 100 atios)
(no incluido).
3. Por ahorro de energía, esta instalación ha sido diseñado para usar con
seguridad una bombilla de luz fluorescente estándar de base compacta (para
la salida de luz equi alente, no exceder de 26 atios) (no incluido)
PREGUNTAS, PROBLEMAS, PARTES QUE FALTAN :
Antes de de ol er a su The Home Depot local, por fa or llame a nuestro
Equipo de Atención al Cliente al 1-877-527-0313 o isite
www.homedepot.com. Por fa or haga referencia de su SKU (252-550
instalación en negro mate, 252-552 instalación en blanco) o UPC
(725916814274 instalación en negro mate, 725916814281 instalación en
blanco).

Page 11
PRECAUCIÓN:
1. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentación apagando el interruptor del circuito o quitando
el fusible en la caja de fusible.
2. POR FAVOR CONSULTE CON UN ELECTRICISTA CUALIFICADO SI
TIENE CUALQUIER PREGUNTA ELÉCTRICA.
3. Si tiene cualquier pregunta no eléctrica sobre esta instalación, por fa or
contacte con nuestro Equipo de Atención al Cliente en el 1-877-527-0313 o
isite www.homedepot.com. Por fa or haga referencia de su SKU (252-550
instalación en negro mate, 252-552 instalación en blanco) o UPC
(725916814274 instalación en negro mate, 725916814281 instalación en
blanco).
4. Guarde su recibo y estas Instrucciones como Prueba de Adquisición.
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE &
INSTALACIÓN (no incluido):
Bombilla de luz Gafas de Seguridad Escalera Guantes Peladores de Cables
(100 atios máximo)
(o equi alente a CFL)
Destornillador Destornillador Phillips Cinta Aislan Pinzas Cortacables Sellador de goma de
de Cabeza Plana silicona para uso en exteriors

Page 12
PARTES INCLUIDAS PARA EL MONTAJE
(las partes no están en proporción de escala):
2ea Tornillos (#3) 1ea Pantalla (#6)
INSTRUCCIÓN DE ASAMBLEA:
1. Desempaquetar cuidadosamente la instalación, disponer todas las piezas
sobre una superficie límpia.
2. Instalar una Bombilla de luz incandescente de base medio de 100 atios (#5)
(no incluido) o una bombilla de luz fluorescente compacta de base estándar
(no incluido) en el Portalámpara (#4) en la instalación.
3. Coloque la Pantalla (#6) sobre la Bombilla de luz (#5) y el Portalámpara
(#4). Atornille los Tornillos (#3) en la instalación para fijar la Pantalla (#6).

Page 13
ASAMBLEA:

Page 14
PARTES INCLUIDAS PARA EL INSTALACIÓN
(las partes no están en proporción de escala):
2ea Tuercas de Cierre (#2) 3ea Conectores de Cables (#8) 1ea Barra Cruzada (#9)
1ea Tornillo de Toma de Tierra (#10) 2ea Tornillos de la Caja de Salida (#11) 2ea Tornillos de Montaje (#12)
INSTRUCCIONES PARA LA INSTALACIÓN:
1. Atornille los dos Tornillos de Montaje (#12) en la Barra Cruzada (#9). Monte la Barra
Cruzada (#9) a la Caja de Salida (#7) usando los dos Tornillos de la Caja de Salida (#11).
[Asegurese de que las roscas de los Tornillos de Montaje (#12) estén encarando hacia la
parte exterior cuando la Barra Cruzada (#9) esté acoplada a la Caja de Salida (#7).]
2. En uel a el cable de toma de tierra de la instalación en el Tornillo de Toma de Tierra
(#10) que hay en la Barra Cruzada (#9), y después conecte el cable de toma de tierra de la
instalación al cable de toma de tierra de la Caja de Salida (#7). Conecte el cable blanco de
la instalación al cable blanco (cable neutral) de la Caja de Salida (#7). Conecte el cable
negro de la instalación al cable negro (cable i o) de la Caja de Salida (#7). Cubra las
tres conexiones usando los tres Conectores de Cables (#8) En uel a las tres conexiones
de los cables con cinta aislante para una conexión más segura. Posicione los cables de
uelta al interior de la Caja de Salida (#7). Nota: Si tiene preguntas eléctricas. consulte
con su código eléctrico local para los métodos de toma de tierra aprovados.
3. Coloque el cuerpo de la instalación en la pared alineando los Tornillos de Montaje
protuberantes (#12) directamente a tra és de la Placa de la Pared (#1). Apriete la
instalación a la pared atornillando las dos Tuercas de Cierre (#2) en los dos Tornillos de
Montaje protuberantes (#12).
4. Una ez que la instalación esté montada en la pared, calafatear el espacio entre la pared y
3/4 parte del área de la parte superior de la Placa de la Pared (#1) para pre enir que el
agua entre en la Caja de Salida (#7). Deje 1/4 parte de la parte inferior sin calafatear para
el drenaje del agua que pudiera entrar en el recinto.
5. La instalación está completada. Encienda la alimentación en el interruptor del circuito o
en la caja de fusible. Encienda el interruptor de la luz para acti ar la instalación.

Page 15
INSTALACIÓN:

Page 16
SOLUCIÓN DE PROBLEMAS:
MANTENIMIENTO DEL PRODUCTO:
1. Para limpiar la instalación, use un paño limpio seco o ligeramente humedecido (use agua
limpia, no use núnca disol ente) para frotar el cristal y la superficie de la instalación.
2. Para limpiar el interior de una instalación, primero desconecte la alimentación a la
instalación apagando el interruptor del circuito o quitando el fusible en la caja de fusible.
Después, use un paño seco o ligeramente humedecido (use agua limpia, no use núnca un
disol ente) para frotar el cristal interior y ka superficie exterior de la instalación.
3. No use ningún limpiador con productos químicos, disol entes o abrasi os ásperos. Use
solamente un paño seco y sua e para quitar el pol o o frotar cuidadosamente.
GARANTÍA LIMITADA
El fabricante garantiza esta instalación de luz libre de defectos en materiales y mano de obra durante un
periodo de tres (3) años desde la fecha de adquisición. Esta garantía se aplica solamente al consumidor
adquiridor original y solamente a productos usados en uso y ser icio normales. Si este producto está
defectuoso, la única obligación del fabricante y su exclusi o remedio es la de reparar o reemplazar el producto
a discreción del fabricante, con tal de que el producto no haya sido dañado por mal uso, abuso, accidente,
modificaciones, alteraciones, negligencia o manipulación incorrecta. Esta garantía no se aplicaría a productos
que haya sido instalado, ajustado, o usado inadecuadamente de cualquier forma que no esté de acuerdo con las
instrucciones suministradas con el producto. Esta garantía no se aplicaría a fallos del producto debido a un
accidente, mal uso, abuso, negligencia, alteración, o instalación errónea, o cualquier otro fallo que no esté
relacionado con fallos materiales o de mano de obra. Esta garantía no se aplicaría al acabado o a cuialquier
porción del prodcuto, tales como una superficie y/o erosión, porque esto está considerado como uso y desgaste.
El fabricante no garantiza y especialmente niega cualquier garantía, tanto si es expreso como implicado,
de aptitud para un propósito particular, con excepción de la garantía contenida adjunta aquí. El
fabricante niega especialmente cualquier responsabilidad y no estará obligado por ninguna pérdida o
daño consecuente o fortuita, incluyendo pero no limitado a cualquier trabajo / coste de gastos implicados
en el reemplazo o reparación de dicho producto.
Problema Causa posible Acción Correctiva
1. Bombilla de Luz está
quemada. 1. Reemplace la bombilla.
2. No hay alimentación. 2. Compruebe si hay
suministro de electricidad.
3. La conexión de los cables
no es la correcta. 3. Inspeccione el cableado.
Bombilla de Luz no se
enciende.
4. El interruptor está
defectuoso.
4. Pruebe o reemplace el
interruptor.
Cuando se enciende la luz,
el fusible se quema o el
interruptor de circuito se
dispara.
Hay cables cruzados o el
conductor de suministro no
está conectado a tierra.
Compruebe las conexiones
del cableado.

Page 17
MANUEL D'INSTRUCTIONS
Lumière Murale d’Extérieur à 1LP
The Home Depot UGS 2 2- 0 (UPC 72 916814274) (noir mat)
The Home Depot UGS 2 2- 2 (UPC 72 916814281) (blanc)

Page 18
Nous ous remercions d’a oir fait l’acquisition de cette lampe murale
d’extérieur Hampton Bay. Ce produit a été fabriqué en respectant les plus hauts
standards de sécurité et de qualité. Le fini de cette lanterne est conçu pour résister
aux intempéries mais se décolorera naturellement au fil du temps.
CARACTERISTIQUES:
1. Lampe murale d’extérieur à une lumière au fini noir mat (UGS 252-550) ou
blanc (UGS 252-552) a ec un erre transparent.
2. Ce luminaire a été conçu pour l'utilisation sure d'une ampoule
incandescente à culot moyen jusqu'à 100 watts (ne pas dépasser 100 watts)
(non incluses).
3. Pour économiser l'énergie, ce luminaire a été conçu pour utiliser en toute
sécurité une ampoule fluorescente compacte de base standard (pour un
éclairage équi alent, ne pas dépasser 26 watts) (non incluses).
QUESTIONS, PROBLEMES, PIECES MANQUANTES:
A ant de retourner à otre magasin local The Home Depot, euillez appeler notre
centre de Ser ice à la Clientèle au 1-877-527-0313 ou isiter www.homedepot.com.
Veuillez indiquer otre UGS (252-550 luminaire noir mat, 252-552 luminaire
blanc) ou UPC (725916814274 luminaire noir mat, 725916814281 luminaire
blanc).

Page 19
AVERTISSEMENT:
1. A ant de commencer à installer ce luminaire ou d'enle er l'ancien luminaire,
déconnectez le courant en éteignant le disjoncteur ou en enle ant le fusible
correspondant du coffret à fusibles.
2. CONSULTER UN ELECTRICIEN QUALIFIE POUR TOUTE
QUESTION RELATIVE A L'ELECTRICITE.
3. En cas de questions non relati es à l'électricité à propos de ce luminaire,
euillez contacter notre centre de Ser ice à la Clientèle au 1-877-527-0313
ou isiter www.homedepot.com. Veuillez indiquer otre UGS (252-550
luminaire noir mat, 252-552 luminaire blanc) ou UPC (725916814274
luminaire noir mat, 725916814281 luminaire blanc).
4. Conser er otre reçu et ces Instructions comme Preu e d'Achat.
OUTILS REQUIS POUR L'ASSEMBLAGE & L'INSTALLATION
(non inclus):
Ampoule Lunettes de Protection Echelle Gants Dénudeur de Câbles Electriques
(100 watts maxima)
(ou équi alent LFC)
Tourne is à Tête Plate Tourne is à Croisillon Ruban Adhésif Pince pour Joint en Caoutchouc Silicone
Isolant Câbles électriques pour un usage extérieur

Page 20
PIECES INCLUSES POUR L'ASSEMBLAGE
(les pièces ne sont pas à l'échelle):
2x Vis (#3) 1x Abat-jour (#6)
INSTRUCTIONS D'ASSEMBLAGE:
1. Déballer soigneusement le luminaire. Placer toutes les pièces sur une
surface propre.
2. Installer une Ampoule incandescente de 100 watts à culot moyen (#5) (non
incluse) ou une ampoule fluorescente équi alente à culot standard (non
incluse) dans la Douille (#4) du luminaire.
3. Place l’Abat-jour (#6) au-dessus de l’Ampoule (#5) et de la Douille (#4).
Visser les Vis (#3) sur le luminaire pour maintenir l’Abat-jour (#6).
