HAMPTON BAY 240-235 User manual

INSTRUCTIONS MANUAL
EXTERIOR LIGHT FIXTURE
Page 1
HOME DEPOT SKU# 240-235 (UPC# 046335840379)

Page 2
Thank you for purchasing this Hampton Bay Exterior Light Fixture. This
product has been manufactured with the highest standards of safety and
quality.
FEATURES:
Before returning to your local Home Depot, please call our Customer
Service Team at 1-877-527-0313 or visit www.homedepot.com. Please
reference your SKU (240-235) or UPC (046335840379).
QUESTIONS, PROBLEMS, MISSING PARTS:
1. Easy to install.
2. Handsome Black finish with Frosted Ribbed glass.
3. Solid cast aluminum resists elements.
4. For energy savings this fixture has been engineered to safely use a
Self Ballasted Compact Fluorescent Lamp in place of an incandescent
lamp.

Page 3
CAUTION:
1. Before starting installation of this fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by
removing the fuse at the fuse box.
2. CONSULT A QUALIFIED ELECTRICIAN IF YOU HAVE ANY
ELECTRICAL QUESTIONS. If you have any non-electrical
questions about this fixture, please call our Customer Service Team at
1-877-527-0313 or visit www.homedepot.com. Please reference your
SKU (240-235) or UPC (046335840379).
3. KEEP your receipt and these Instructions for Proof of Purchase.
TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY
(not included):
Safety
goggles
Wire
strippers
Phillips
screwdriver
Electrical
tape
Wire
cutters
Flathead
screwdriver
Light Bulb (60
watt maximum or
CFL equivalent)

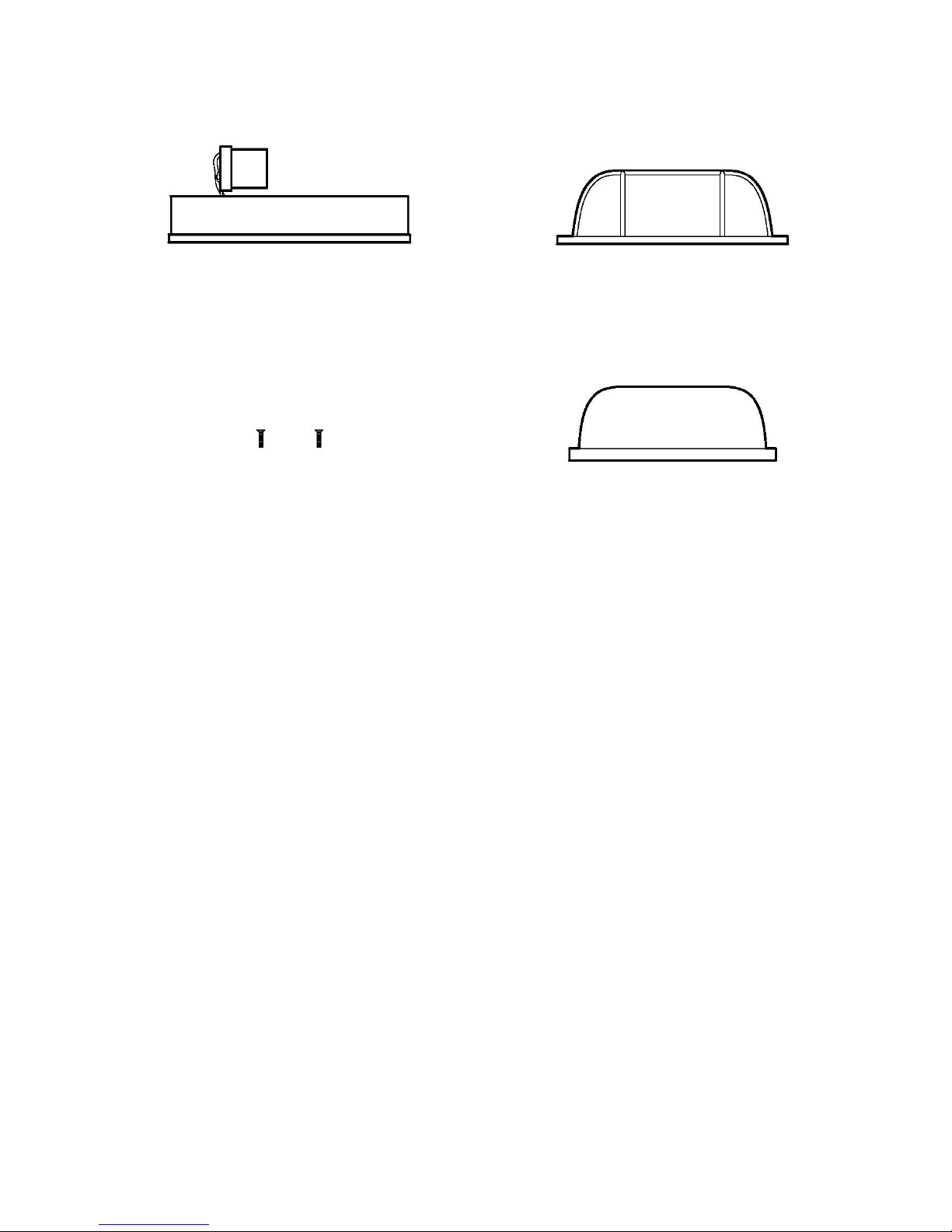

PARTS INCLUDED FOR ASSEMBLY (parts are not to scale):
ASSEMBLY INSTRUCTIONS:
Page 4
1 ea Fixture Pan (#1) 1 ea Cage (#2)
1. Carefully unpack the fixture. Lay out all parts on a clean surface.
2. Before continuing Assembly, please proceed to the Installation Instructions.
3. Install an incandescent Light Bulb (#17) or a Listed SBCFL (Self-Ballasted Compact
Fluorescent Lamp [not provided]) into the socket of the Fixture Pan (#1). Do not exceed a
60 watt incandescent light bulb, or a 14 watt SBCFL.
4. Slide the the Diffuser (#18) into the Cage (#2).
5. Secure the Cage (#2) onto the Fixture Pan (#1), using the Cage Screws (#19).
1 ea Diffuser (#18)
2 ea Cage Screws (#19)

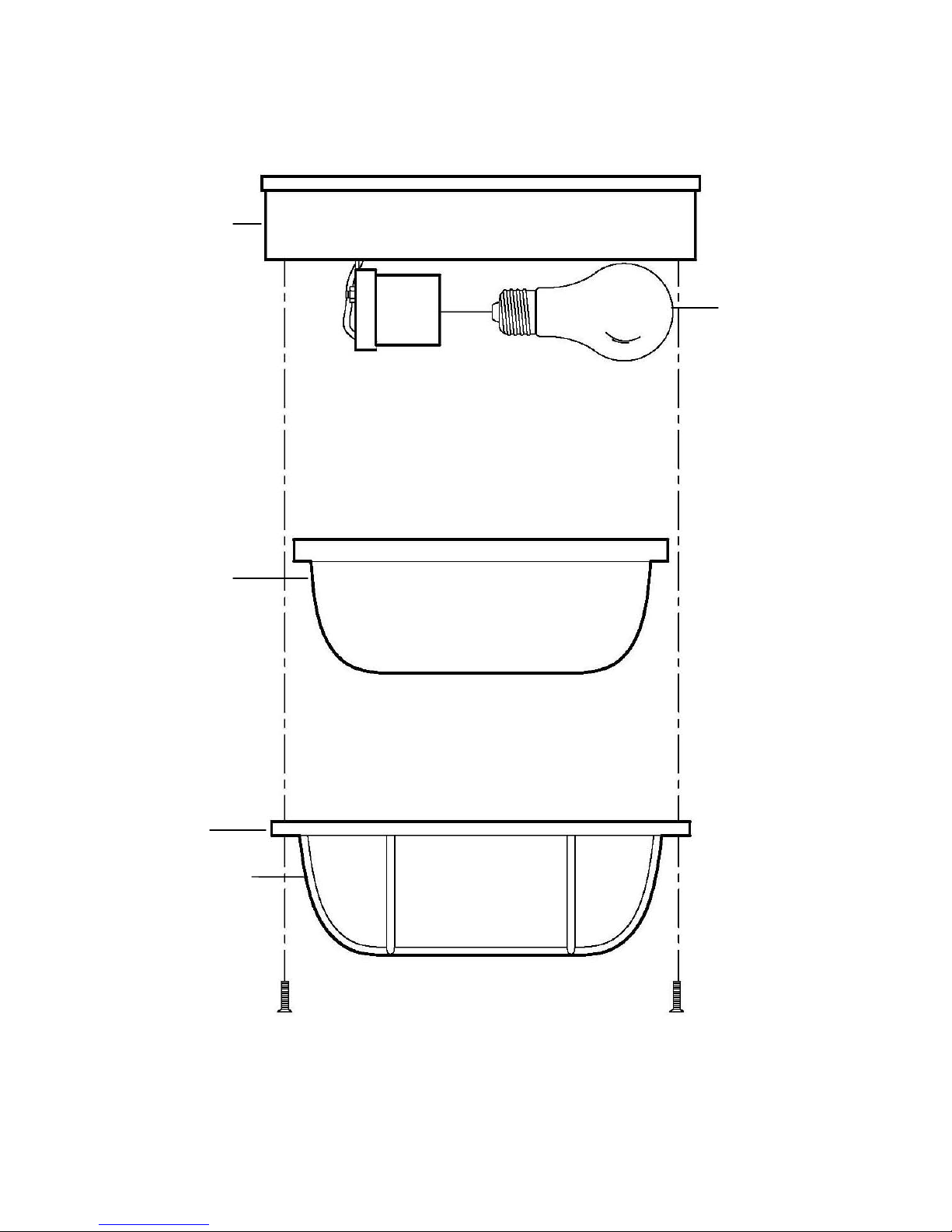

ASSEMBLY:
Page 5
2. Cage
1. Fixture
Pan
17. Light
Bulb
19. Cage
Screws
18. Diffuser

Page 6
PARTS INCLUDED FOR INSTALLATION (parts are not to
scale):
INSTALLATION INSTRUCTIONS:
3 ea Wire
Nuts (#14)
2 ea Bracket Mounting
Screws (#8)
1 ea Mounting
Bracket (#7)
1 ea Nipple (#6)
2 ea Hex
Nuts (#9)
2 ea Lock
Nuts (#3)
1. Thread the Hex Nut (#9) onto the Nipple (#6). Thread the Nipple (#6) into the center hole of the
Mounting Bracket (#7). Do not tighten the Hex Nut (#9) at this time.
2. Pull the power supply wires out from the Outlet Box (#4), and mount the Mounting Bracket (#7) to the
Outlet Box (#4), using the Bracket Mounting Screws (#8).
3. Attach the Black Supply Wire (#5) to the Black Fixture Wire (#12) and the White Supply Wire (#16) to
the White Fixture Wire (#13) using Wire Nuts (#14). Connect the Fixture Ground Wire (#11) and the
Supply Ground Wire (#15) together using a Wire Nut (#14). Wrap all wire connections with electrical
tape for a more secure connection. Note: If you have electrical questions, consult your local electrical
code for approved grounding methods.
4. Carefully tuck all Wires and Wire Nuts (#14) into the Outlet Box (#4). Place the Fixture Pan (#1) over
the Outlet Box (#4), flush against the wall surface, making sure the Nipple (#6) feeds through the hole of
the Fixture Pan (#1). Adjust the Nipple (#6) so that it protrudes about ¼ inch from the surface of the
Fixture Pan (#1). Remover the Fixture Pan (#1) from the wall and tighten the Hex Nut (#9) against the
Mounting Bracket (#7). Replace the Fixture Pan (#1) over the Outlet Box (#4) and thread the Lock Nut
(#3) onto the Nipple (#6) to secure the Fixture Pan (#1) against the wall.
5. Proceed back to the Assembly Instructions.
6. Installation is complete. Turn on power at the circuit breaker or fuse box. Turn the light switch on to
activate the fixture.

Page 7

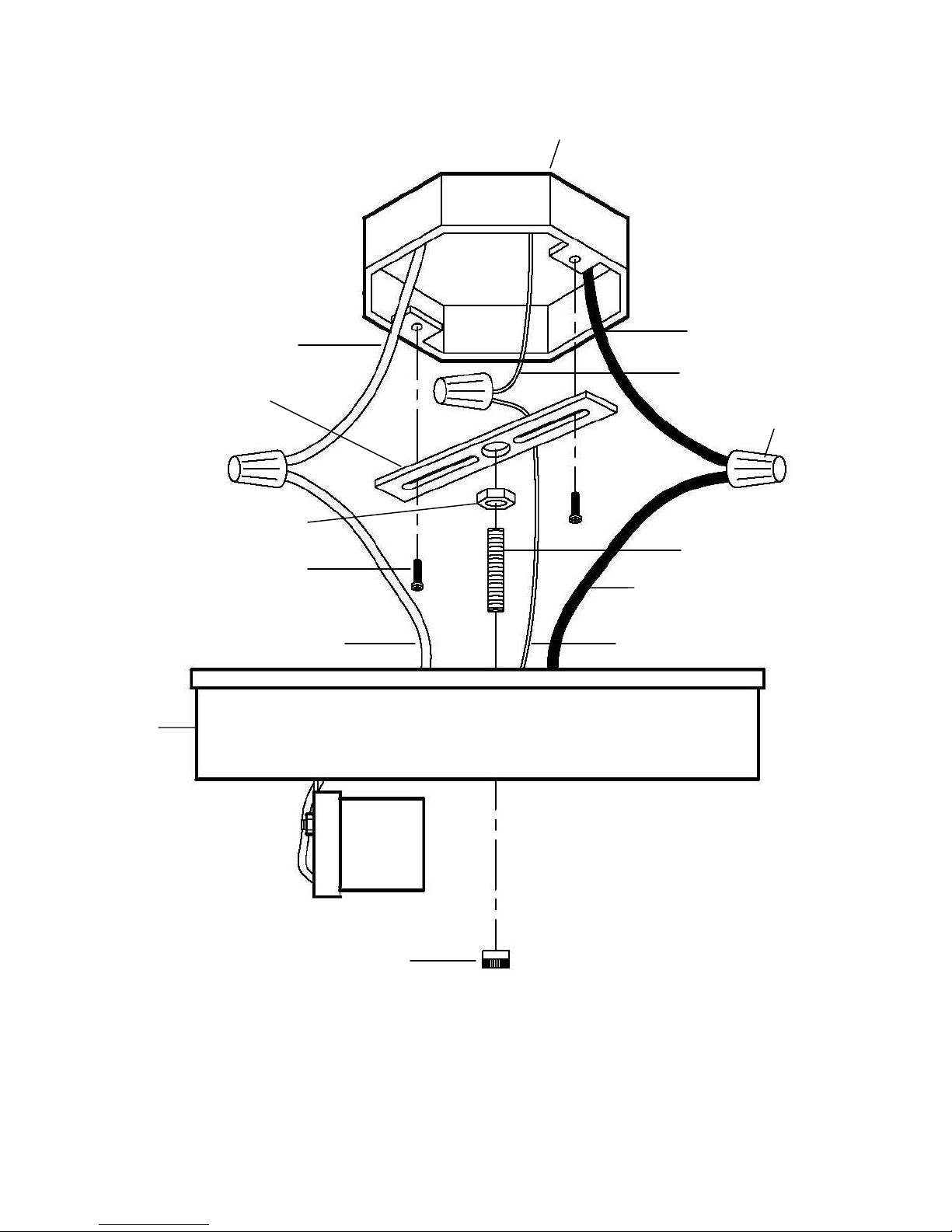

INSTALLATION:
3. Lock Nut
13. White Fixture Wire 11. Fixture Ground Wire
14. Wire Nut
16. White Supply Wire 5. Black Supply Wire
15. Supply Ground Wire
4. Outlet Box
8. Bracket Mounting Screw
9. Hex Nut
6. Nipple
12. Black Fixture Wire
1. Fixture
Pan
7. Mounting Bracket

Page 8
Possible Cause Corrective Action
1. Power is off. 1. Make sure power supply is on.
2. Faulty switch. 2. Test or replace switch.
3. Faulty wire connection. 3. Check wiring.
Fuse blows or circuit breaker
trips when light is turned on. 1. Crossed wires or power wire is grounding out. 1. Check wire connections.
Light willnot turn on.
TROUBLESHOOTING:
PRODUCT MAINTENANCE:
1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean
water, never a solvent) to wipe the surface of the fixture.
2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse box. Next, use a dry or slightly
dampened clean cloth (use clean water, never a solvent) to wipe the interior surface of the
fixture.
3. Do not use any cleaners with chemicals, solvents or harsh abrasives. Use only a dry soft
cloth to dust or wipe carefully.
LIMITED WARRANTY
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a
period of three (3) years from date of purchase. This warranty applies only to the original consumer
purchaser and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of of the product at
the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse,
accident, modifications, alterations, neglect or mishandling. This warranty shall not apply to any product
that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of
an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to
faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product,
such as surface and/or weathering, as this is considered normal wear and tear. The manufacturer does not
warrant and specially disclaims any warranty, whether expressed or implied, of fitness for a
particular purpose, other than the warranty contained herein. The manufacturer specifically
disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor/expense costs involved in the replacement or repair of said
product.

MANUAL DE INSTRUCCIONES
LÁMPARA PARA PARED EXTERIORES
HOME DEPOT SKU# 240-235 (UPC# 046335840379)
Page 9

Gracias por comprar este Lámpara para Pared Exteriores de Hampton
Bay. Este producto ha sido fabricado con los estándares más altos de
seguridad y calidad.
CARACTERÍSTICAS:
Antes de regresar el producto a su Home Depot, llame a nuestro Equipo
de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com.
Dé como referencia el SKU (240-235) o UPC (046335840379).
PREGUNTAS, PROBLEMAS, PARTES FALTANTES:
1. Fácil de instalar.
2. Hermoso acabado en color negro con vidrio estriado esmerilado.
3. El aluminio fundido resiste a los elementos.
4. Para fines de ahorro de energía, este luminario ha sido diseñado para
usar de manera segura un foco fluorescente compacto con balasto
integrado en lugar de un foco incandescente.
Page 10

PRECAUCIÓN:
1. Antes de iniciar la instalación de este luminario o la remoción de un
luminario anterior, desconecte la energía eléctrica al apagar el
disyuntor de circuitos o al quitar el fusible en la caja de fusibles.
2. CONSULTE A UN ELECTRICISA CALIFICADO SI TIENE
DUDAS CON LAS CONEXIONES ELÉCTRICAS. Si tiene
preguntas acerca de este luminario, que no estén relacionadas con las
conexiones eléctricas, llame a nuestro Equipo de Servicio al Cliente
al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia
su SKU (240-235) o UPC (046335840379).
3. CONSERVE su recibo y estas Instrucciones como comprobante de
compra.
HERRAMIENTAS REQUERIDAS PARA LA INSTALACIÓN Y
EL ENSAMBLAJE (no incluidas):
Gafas de
seguridad
PelacablesDesarmador
Phillips
Cinta
eléctrica
Pinzas
para
cables
Desarmador
de punta
plana
Foco (100 vatios
máximo o CFL
equivalente)
Page 11

PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se
muestran a escala):
INSTRUCCIONES DE ENSAMBLAJE:
1 Cuerpo del luminario (#1) 1 Jaula (#2)
1. Desempaque el luminario con cuidado. Coloque todas las superficies sobre una superficie
limpia.
2. Antes de continuar, proceda con las instrucciones de instalación.
3. Instale un foco de hasta 100 vatios (#17) o un Foco Fluorescente Compacto con Balasto
Integrado [no incluido] en el portafocos del cuerpo principal del luminario (#1). No
exceda de un foco incandescente de 60 vatios o un foco fluorescente compacto con
balasto integrado de 14 vatios.
4. Deslice el difusor (#18) en la jaula (#2).
5. Asegure la jaula (#2) en el cuerpo del luminario (#1), utilizando los tornillos para la jaula
(#19).
1 Difusor (#18)
2 Tornillos para la jaula (#19)
Page 12

ENSAMBLAJE:
2. Jaula
1. Cuerpo
del
luminario
17. Foco
19. Tornillos
para la jaula
18. Difusor
Page 13

PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se
muestran a escala):
INSTRUCCIONES DE INSTALACIÓN:
3 Tuercas para cables (#14)
2 Tornillos para
montar la ménsula (#8)
1 Ménsula de
montaje (#7)
1 Boquilla (#6)
2 Tuercas hexagonales (#9)
2 Tuercas de fijación (#3)
1. Enrosque la tuerca hexagonal (#9) en la boquilla (#6). Enrosque la boquilla (#6) en el agujero central de la ménsula
de montaje (#7). No apriete la tuerca hexagonal (#9) en este momento.
2. Saque los cables de alimentación de la caja de distribución (#4) y monte la ménsula de montaje (#7) sobre la caja
de distribución (#4), utilizando los tornillos para montar la ménsula (#8).
3. Conecte el cable negro de alimentación (#5) con el cable negro del luminario (#12) y el cable blanco de
alimentación (#16) con el cable blanco del luminario (#13), utilizando las tuercas para cables (#14). Conecte el
cable del luminario a tierra (#11) con el cable de alimentación a tierra (#15), utilizando una tuerca para cables
(#14). Envuelva todas las conexiones de los cables con cinta de aislar para una conexión más segura. Nota: Si tiene
dudas con las conexiones eléctricas, consulte el código eléctrico de su localidad para los métodos aprobados para
las conexiones a tierra.
4. Meta con cuidado todos los cables y tuercas para cables (#14) en la caja de distribución (#4). Coloque el cuerpo del
luminario (#1) encima de la caja de distribución (#4) de tal manera que quede al ras de la superficie de la pared,
asegurándose de que la boquilla (#6) pase por el agujero del cuerpo del luminario (#1). Ajuste la boquilla (#6) para
que sobresalga ¼ de pulgada de la superficie del cuerpo del luminario (#1). Quite el cuerpo del luminario (#1) de
la pared y apriete la tuerca hexagonal (#9) contra la ménsula de montaje (#7). Vuelva a colocar el cuerpo del
luminario (#1) encima de la caja de distribución (#4) y enrosque la tuerca de fijación (#3) en la boquilla (#6) para
asegurar el cuerpo del luminario (#1) contra la pared.
5. Continúe con las instrucciones de ensamblaje.
6. La instalación ha terminado. Encienda la energía eléctrica en el disyuntor de circuitos o la caja de fusibles.
Encienda el interruptor para activar el luminario.
Page 14

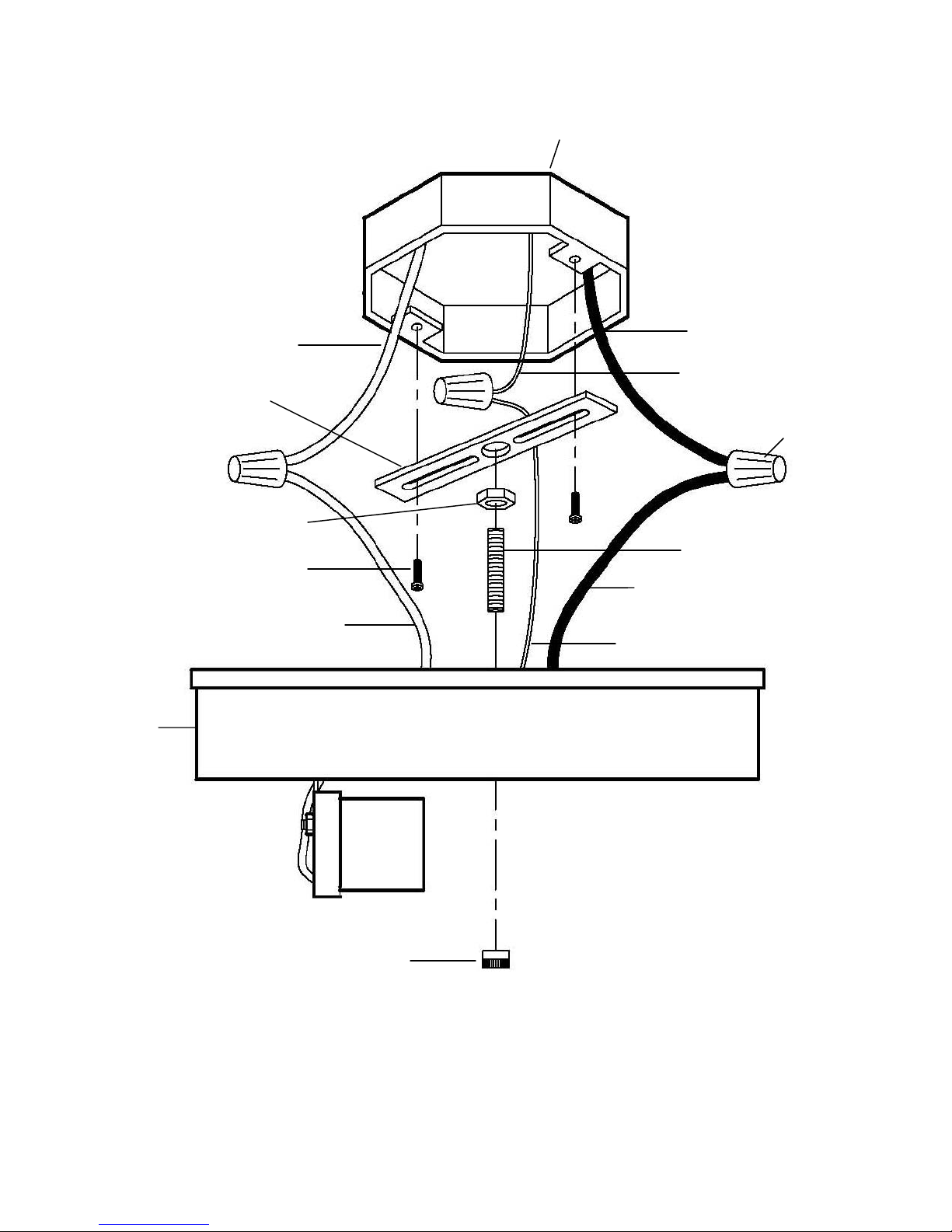

INSTALACIÓN:
3. Tuerca de
fijación
13. Cable blanco
del luminario 11. Cable a tierra del lum.
14. Tuerca
para cables
16. Cable blanco
de alimentación
5. Cable negro de
alimentación
15. Cable a tierra de alim.
4. Caja de
distribución
8. Tornillo para montar la
ménsula
9. Tuerca hexagonal
6. Boquilla
12. Cable negro del
luminario
1. Cuerpo del
luminario
7. Ménsula de montaje
Page 15

SOLUCIÓN DE PROBLEMAS:
MANTENIMIENTO DEL PRODUCTO:
1. Para limpiar el exterior del luminairo, use un paño limpio seco o ligeramente humedecido
(use agua limpia, nunca un solvente.
2. Para limpiar el interior del luminario, primero suspenda la energía eléctrica al apagar el
disyuntor de circuitos o quitar el fusible en la caja de fusibles. Después, use un paño seco
o ligeramente humedecido (use agua limpia, nunca un solvente) para limpiar la superficie
interior del luminario.
3. No use limpiadores con químicos, solventes o abrasivos fuertes. Use sólo un trapo seco
para sacudir o limpiar con cuidado.
GARANTÍA LIMITADA
El fabricante garantiza que este luminario estará libre de defectos en sus materiales y mano de obra por un
periodo de 3 (tres) años a partir de la fecha de compra. Esta garantía aplica únicamente al comprador
original y a productos bajo uso y servicio normal. Si se encuentra que este producto está defectuoso, la única
obligación del fabricante, y el único recurso que usted tiene, es la reparación o cambio del producto, a la sola
discreción del fabricante, provisto que el producto no haya sido dañado de alguna manera por medio de mal
uso, abuso, accidente, modificaciones, alteraciones, negligencia o mal manejo. Esta garantía no aplicará a un
producto que se encuentre que haya sido instalado, configurado o usado incorrectamente, en desacuerdo con
las instrucciones provistas con el producto. Esta garantía no aplicará a una falla del producto como resultado
de un accidente, mal uso, abuso, negligencia, alteración, mala instalación u otra falla que no esté relacionada
con material o mano de obra defectuosos. Esta garantía no aplicará al acabado de alguna parte del producto,
como la superficie y/o desgaste, ya que se consideran uso y desgaste normales. El fabricante no garantiza
y especialmente renuncia a cualquier garantía, ya sea expresa o implícita, de adaptación para un fin
en particular, que no sea la garantía contenida aquí. El fabricante renuncia específicamente a
cualquier responsabilidad y no será responsable de pérdidas o daños consecuenciales o incidentales,
incluyendo de manera enunciativa, pero no limitativa, costos de mano de obra/gastos relacionados en
el cambio o reparación de dicho producto.
Causa posible Acción correctiva
1. La energía eléctrica está apagada. 1. Asegúrese de que la energía
eléctrica esté encendida.
2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor.
3. Hay una falla en la conexión de los cables. 3. Verifique los cables.
El fusible se funde o el
disyuntor de circuitos se
dispara cuando se enciende la
1. Los cables están cruzados o el cable de
alimentación no está haciendo tierra. 1. Verifique las conexiones de los cables.
La luz no enciende.
Page 16

MODE D’INSTALLATION
LUMINAIRE D’EXTÉRIEUR
Page 17
HOME DEPOT UGS Nº 240-235 (CUP Nº 046335840379)

Merci d’avoir acheté cette luminaire d’extérieur de Hampton Bay. Cet
article a été fabriqué selon les normes de sécurité et de qualité les plus
rigoureuses.
CARACTÉRISTIQUES :
Avant de retourner l’article à votre magasin Home Depot, veuillez
communiquer avec le service à la clientèle au 1-877-527-0313 ou visitez
le www.homedepot.com. Veuillez fournir le numéro de l’article (560-
293) ou le CUP (046335904255) à titre de référence.
QUESTIONS, PROBLÈMES, PIÈCES MANQUANTES :
1. Facile à installer.
2. Beau fini noir avec verre strié givré.
3. Fait de fonte robuste qui résiste aux intempéries.
4. Aux fins d’économie d’énergie, ce luminaire a été conçu de manière à
pouvoir utiliser, en toute sécurité, une lampe fluorescente compacte à
ballast intégré en remplacement d’une lampe à incandescence.
Page 18

Page 19
MISE EN GARDE :
1. Avant de commencer à installer ce luminaire ou à enlever l’ancien
luminaire, coupez le courant au niveau du disjoncteur ou retirez le
fusible de la boîte de fusible.
2. CONSULTEZ UN ÉLECTRICIEN CERTIFIÉ SI VOUS AVEZ DES
QUESTIONS CONCERNANT L’INSTALLATION ÉLECTRIQUE.
Si vous avez des questions autres que celles concernant l’installation
électrique, veuillez communiquer avec notre équipe du service à la
clientèle au 1-877-527-0313 ou visitez le www.homedepot.com.
Vous devez fournir le numéro d’UGS (240-235) ou le CUP
(046335840379) à titre de référence.
3. CONSERVEZ votre reçu de caisse et ces instructions comme preuve
d’achat.
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE ET
L’INSTALLATION (non compris) :
Lunettes
de sécurité
Pince à
dénuder
Tournevis
Phillips
Ruban
isolant
Coupe-
fils
Tournevis à
tête plate
Lampe (60 watts
maximum ou lampe
fluocompacte
équivalente)

PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations ne
sont pas à l’échelle) :
MODE D’ASSEMBLAGE :
1 plaque de montage (nº 1) 1 cage (nº 2)
1. Déballez délicatement le luminaire. Placez toutes les pièces sur une surface propre.
2. Avant de poursuivre l’assemblage, veuillez consulter le mode d’installation.
3. Installez une lampe (nº 17) de 60 watts maximum ou une lampe fluocompacte à ballast
intégré (non comprise) dans la douille de la plaque de montage (nº 1). La puissance de la
lampe ne doit pas dépasser 60 watts ou 14 watts dans le cas d’une lampe fluocompacte à
ballast intégré.
4. Glissez le diffuseur (nº 18) dans la cage (nº 2).
5. Fixez la cage (nº 2) sur la plaque de montage (nº 1) à l’aide des vis de cage (nº 19).
1 diffuseur (nº 18)
2 vis de cage (nº 19)
Page 20
