Handicare 200180312 User manual

Manual no: LI09509.407 ver.3 140616
Manual - English
Manual - Svenska
Manual - Danske
Gebrauchsanweisung - Deutsch
Handleiding - Nederlands
Backrest
Art.no.: 200180312 / LI2002.0014-02
MAX: 150 kg/330 lbs

2
EN Visual inspection
Inspect the product regularly. Check to ensure that material
is free from damage.
EN Before use
Ensure that the product is correctly mounted/installed.
SE Visuell inspektion
Gör regelbundna funktionskontroller av produkten.
Kontrollera att materialet är helt fritt från skador.
SE Före användning
Kontrollera att produkten är rätt monterad/installerad.
NO Visuell inspeksjon
Gjør regelmessige funksjonskontroller av produktet.
Kontroller at materialet er helt og uten skader.
NO Før bruk
Kontroller at produktet er korrekt installert.
FI Silmämääräinen tarkastus
Tarkasta tuotteen toimivuus säännöllisesti. Tarkasta, ettei
materiaalissa ole mitään vaurioita.
FI Ennen käyttöä
Tarkasta, että tuote on asennettu oikein.
DK Visuel inspektion
Foretag regelmæssige funktionskontroller af sengebordet.
Kontroller, at materiale er helt og ikke udviser tegn på
beskadigelse.
DK Før brug
Kontroller, at produktet er korrekt installeret.
DE Sichtprüfung
Unterziehen Sie das Hilfsmittel regelmäßigen
Funktionskontrollen. Vergewissern Sie sich, daß das
Material unbeschädigt ist.
DE Vor der Benutzung
Prüfen Sie das Produkt auf korrekte Montage.
NL Visuele controle
Inspecteer het product regelmatig. Controleer op mogelijke
beschadigingen van het materiaal.
NL Voor gebruik
Zorg ervoor dat het product juist is gemonteerd.
FR Inspection visuelle
Effectuer des inspections régulières du fonctionnement du
produit. Vérifier que le matériau est entièrement exempt de
dommages.
FR Avant l’utilisation
Vérifier que le produit est correctement installé.
IT Ispezione visiva
Testare il funzionamento del prodotto regolarmente.
Verificare che il materiale non sia danneggiato.
IT Prima dell’uso
Verificare che il prodotto sia installato correttamente.
ES Inspección visual
Realice periódicamente un control de funcionamiento del
producto. Asegúrese de que el material no presente ningún
tipo de desperfecto.
ES Antes de su uso
Compruebe que el producto esté correctamente
instalado.

3
EN Always read the manual
Always read the manual.
Keep the manual where it is easily accessible for users of the product.
SE Läs alltid manualen
Läs alltid manualen.
Förvara manualen tillgänglig för användare av produkten.
NO Les alltid manualen
Les alltid manualen.
Oppbevar manualen tilgjengelig for brukere av produktet.
DK Læs altid manualen
Læs altid manualen.
Opbevar manualen tilgængelig for brugere af produktet.
FI Lue aina käyttöohje
Lue aina käyttöohje.
Säilytä käyttöohje tuotteen käyttäjien saatavilla.
DE Lesen Sie stets die gebrauchsanweisung
Lesen Sie stets die gebrauchsanweisung.
Verwahren Sie die Anleitung so, dass sie der Anwender des Produktes rasch
zur Hand hat.
NL Lees altijd de handleiding
Lees altijd de handleiding.
Bewaar de handleiding zo dat deze voor gebruikers van het product altijd beschikbaar is.
FR Toujours lire le manuel
Toujours lire le manuel.
Conserver le manuel pour qu’il soit accessible aux utilisateurs du produit.
IT Leggere sempre il manuale
Leggere sempre il manuale.
Tenere il manuale delle istruzioni in un luogo facilmente accessibile agli operatori
che utilizzano il prodotto.
ES Lea siempre el manual
Lea siempre el manual.
Guarde el manual en un lugar accesible para el usuario del producto.

4
EN - Please read the instructions before you start using this product
Intended use
For optimal safety, Handicare´s Shower stool soft seat (Art.no.: 200501312/200506312) and Shower stool plastic seat
(Art.no.: 200500312) can be provided with a backrest.
The backrest is made of polyurethane, a material with good non-slip properties.
Assembly – see drawing
In case your shower stool has no welded rings under the seat, please follow the intructions A. In case the rings are
already welded to the shower stool, please follow the intructions B.
Maintenance
To be wiped clean after use. Use domestic cleaning materials without abrasive or corrosive properties. Solvents and
chlorine should not be applied.
The backrest slats can be detached for cleaning. Polyurethane can tolerate temperatures up to 85 ºC / 3 minutes.
The backrest frame is made of stainless steel.
Warning!
• Max.loadonstoolwithbackrest:150kg.
• Onlyusethebackrestasdescribedintheparagraph"Intendeduse".
• Whenthebackrestismountedinpositionitisnotnecessarytoplacethestoolagainstawall.
• Checkthecorrectpositionofthesnaplocksbeforeuse.
• Checktheconditionofthesnaplocksfrequently.Regularlycheckthatthesnaplocksarecorrectly
inserted into the tubing.
SE - Läs instruktionerna före användning av produkten
Avsedd användning
För ökad säkerhet kan duschpallen utrustas med ett ryggstöd.
Ryggstödet är tillverkat i polyuretan, ett material med bra antihalkegenskaper.
Montering – se ritning
Om duschstolen inte har svetsade ringar under sätet, använd instruktion A. Om ringarna redan är svetsade på stolen
används instruktion B.
Underhåll
Torkas ren efter användning. Använd milt rengöringsmedel utan slipande och frätande egenskaper. Lösningsmedel eller
klor bör ej användas.
Ryggstödets tas loss för rengöring. Polyuretan klarar temperaturer upp till 85 ºC / 3 minuter.
Ramen är tillverkad i rostfritt stål.
Varning!
• Maxlastförpallmedryggstöd:150kg.
• Användbararyggstödetenligtbeskrivningunderstycket“Avseddanvändning".
• Närryggstödetärmonteratärdetintelängrenödvändigtattplacerapallenmotenvägg.
• Kontrolleraplaceringenavsnäpplåsenföreanvändning.
• Kontrolleraregelbudentskicketpåsnäpplåsensamtattdeärkorrektplacerademotrören.

5
DK - Læs denne brugsanvisning grundigt igennem, før De begynder at anvende produktet
Tilsigtet anvendelse
Badebænken kan forsynes med et ryglæn for optimal sikkerhed.
Ryglænet er fremstillet af polyurethan. Ryglænet er blødt og komfortabelt og består af et glidsikkert materiale.
Montering – se tegningerne
Hvis badebænken ikke er forsynet med fastsvejsede ringformede holdere under sædet, skal De følge Brugsanvisning A.
Hvis badebænken har fastsvejsede holdere, skal De følge Brugsanvisning B.
Vedligeholdelse
Bænken skal tørres af efter brug. Brug rengøringsmidler til husholdningsbrug uden slibende eller ætsende egenskaber.
Brug ikke opløsningsmidler og klorin.
Ved rengøring kan ryglænet tages af.
Polyurethan tåler temperaturer op til 85 ºC / 3 minutter.
Ryglænets ramme er fremstillet af rustfrit stål.
Advarsel!
• Maksimalbelastningafbadebænkmedryglæn:150kg.
• Brugkunryglænetsombeskrevetiafsnittet”Tilsigtetanvendelse”.
• Medmonteretryglænerdetikkenødvendigtatplacerebadebænkenopadenvæg.
• Tjekførbrug,atclipseneerkorrektplaceret.
• Tjekjævnligtclipsenestilstandog,atclipseneerkorrektmonteretpårørene.
FI - Lue ohjeet ennen tuotteen käyttöönottoa
Käyttötarkoitus
Selkänoja parantaa suihkujakkaran turvallisuutta.
Selkänoja on valmistettu polyuretaanista, jonka pinta ei luista.
Asentaminen – katso piirrokset
Jos suihkujakkaran istuimen alla ei ole kiinteitä kannatinrenkaita, noudata ohjetta A.
Jos suihkujakkarassa on valmiina kiinteät kannatinrenkaat, noudata ohjetta B.
Hoito
Pyyhi käytön jälkeen. Käytä kotitalouskäyttöön tarkoitettuja hankaamattomia ja syövyttämättömiä puhdistusaineita. Älä
käytä liuottimia ja klooria.
Selkänojan säleet ovat irrotettavissa puhdistamista varten. Polyuretaani kestää
korkeintaan 85 ºC:n lämpötilaa 3 minuutin ajan.
Selkänojan runko on ruostumatonta terästä.
Varoituksia!
• Selkänojalla varustetun jakkaran enimmäiskuorma: 150 kg.
• Käytä selkänojaa vain Käyttötarkoitus-kohdassa mainittuun tarkoitukseen.
• Selkänojan kiinnittämisen jälkeen jakkaraa ei tarvitse sijoittaa seinää vasten.
• Tarkista ennen käyttöä, että pidikkeet ovat oikeilla kohdillaan.
• Tarkista pidikkeiden kunto usein. Tarkista säännöllisesti, että pidikkeet ovat kunnolla kiinni putkissa.

6
DE - Lesen Sie diese Anleitung aufmerksam durch, ehe Sie das Produkt benutzen
Verwendungszweck
Für optimale Sicherheit kann der Duschhocker mit einer Rückenlehne versehen werden. Die Rückenlehne ist aus
Polyurethan. Die Lehne ist weich und komfortabel, das Material bietet gute Gleitschutzeigenschaften.
Montage – siehe Zeichnungen
WennIhrHockernichtmitRingenversehenist,befolgenSieAnleitungA.HatIhrHockerbereitsangeschweißteRinge,
befolgen Sie Anleitung B.
Pflege
Der Duschhocker muss nach Gebrauch gereinigt werden. Verwenden Sie dazu nicht-aggressive Haushaltsreinigungs-
mittel. Chlor und Lösungsmittel nicht verwenden.
Zum Reinigen kann die Rückenlehne abgenommen werden. Polyurethan verträgt Temperaturen bis zu 85 °C / 3 Minuten.
Der Rahmen der Rückenlehne ist aus nicht rostendem Stahl.
Achtung!
• Maximale Belastung des Hockers mit Rückenlehne: 150 kg.
• BenutzenSiedieRückenlehnenurwieimAbschnitt„Verwendungszweck“beschrieben.
• MitmontierterRückenlehnebrauchtderHockernichtgegeneineWandgestelltzuwerden.
• Kontrollieren Sie vor Gebrauch den richtigen Sitz der Schnappriegel.
• Kontrollieren Sie regelmäßig den Zustand der Schnappriegel und prüfen Sie, ob die Schnappriegel gut in den
Rohren befestigt sind.
NL - Lees deze instructies aandachtig voor u het product gebruikt
Doel
Voor optimale veiligheid kan de douchetaboeret voorzien worden van een rugleuning. De rugleuning is gemaakt van
polyurethaan. De leuning is zacht en comfortabel en het materiaal heeft goede anti-slip eigenschappen.
Montage – zie tekeningen
Heeft u een taboeret waar nog geen ringen op geplaatst zijn, volg instructieblad A. Heeft u een taboeret waar de ringen
al wel opgelast zijn, volg instructieblad B.
Onderhoud
De douchetaboeret moet gereinigd worden na gebruik. Gebruik niet-agressieve huishoudelijke schoonmaakmiddelen.
Gebruik geen chloor of oplosmiddelen!
Voor reiniging kan de rugleuning losgenomen worden. Polyurethaan kan temperaturen tot 85 ºC / 3 minuten verdragen.
Het frame van de rugleuning is gemaakt van roestvast staal.
Opgelet!
• Maximalebelastingvandetaboeretmetrugleuning:150kg.
• Gebruikderugleuningalleenzoalsomschrevenindeparagraaf“Doel”.
• Wanneerderugleuningisgemonteerd,ishetnietnoodzakelijkdetabourettegeneenmuurteplaatsen.
• Controleerdejuistepositievandesnaplocksvoorgebruik.
• Controleerdetoestandvandesnaplocksregelmatig.Controleertevensofdesnaplocksgoedindebuizen
bevestigd zijn.

7
4
3
21

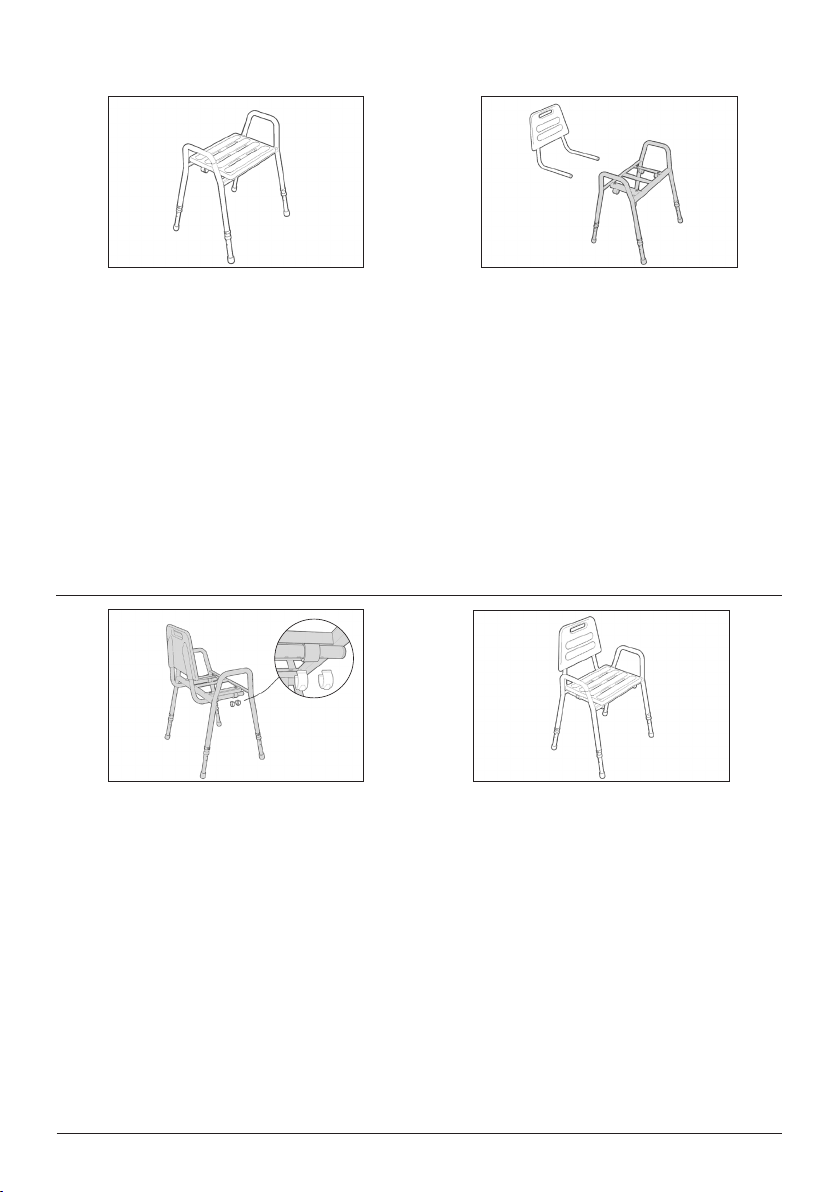

Instructions A/ Instruktion A/ Brugsanvisning A/ Ohje A/ Anleitung A/ Instructies A
EN 1. Follow these instructions for a stool without welded
rings. Remove the seat from the frame.
SE 1. Följ denna instruktion om stolen inte har svetsade
ringar. Ta loss sitsen från ramen.
DK 1. Bænk uden fastsvejsede holdere. Løft sædet af
rammen.
FI 1. Noudata tätä ohjetta, jos jakkarassa ei ole kiinteitä
kannatinrenkaita. Poista jakkaran istuin.
DE 1. Hocker ohne angeschweißte. Ringe Sitz vom Rah-
men nehmen.
NL 1. Volg deze instructies bij een taboeret zonder opge-
laste ringen. Verwijder de zitting van het frame.
EN 2. Place the holder on the frame (4x). Make sure the
holes are lined up.
SE 2. Montera hållaren på ramen (4x). Kontrollera att
hålen är placerade på en rak linje.
DK 2. Placér holderne på rammen (4x). Sørg for, at mon-
tagehullerne i ramme og holder ligger på linje.
FI 2. Aseta kannattimet (4 kpl) jakkaran runkoon.
Varmista, että kannattimien reiät ovat rungossa olevien
reikien kohdalla.
DE 2. Klemmen auf Rahmen schieben (4x). Montagelöch-
er von Rahmen und Klemmen aufeinander ausrichten.
NL 2. Schuif de klem op het frame (4x). Zorg dat het mon-
tagegat in het frame en in de klem in lijn liggen.
EN 3. Place the bolt through the frame and the holder,
starting from the inside. Screw it together with the
wingnut.
SE 3. Montera bulten från insidan och genom ramen och
hållaren. Skriva fast den med en vingmutter.
DK 3. Før bolten fra indersiden gennem ramme og holder,
og skru vingemøtrikken fast på bolten.
FI 3. Työnnä ruuvipultti jakkaran keskeltä päin kannattimen
ja rungon läpi. Kiristä kannatin paikalleen siipimutterilla.
DE 3. Bolzen von innen durch Rahmen und Klemmen
stecken und mit Flügelmutter festschrauben.
NL 3. Steek, van binnen naar buiten, de bout door het
frame en de klem. Schroef deze vast met de vleugelmoer.
EN 4. Check if the wingnut is firmly tightened.
SE 4. Kontrollera så att vingmuttern är ordentligt åtdragen.
DK 4. Tjek, at vingemøtrikken er skruet helt fast.
FI 4. Tarkista, että siipimutteri on kierretty tarpeeksi kireälle.
DE 4. Kontrollieren, ob die Mutter fest angezogen ist.
NL 4. Controleer of de moer strak is aan gedraaid.

8
5
78
6
EN 5. Mount the backrest by inserting the tubing through
the holders.
SE 5. Montera ryggstödet genom att föra in rören i hållarna.
DK 5. Montér ryglænet ved at føre rørene ind gennem
holderne.
FI 5. Aseta selkänoja paikalleen työntämällä sen metal-
liputket kannattimien läpi.
DE 5. Rückenlehne durch die Ringe der Klemmen
schieben.
NL 5. Schuif het rugdeel door de ringen in de klemmen.
EN 6. Position the backrest to the correct seat depth.
Attach the snaplocks, one on each side of the rings.
SE 6. Reglera ryggstödet till önskat sittdjup. Fäst snäpp-
låsen, ett på varje sida om ringarna.
DK 6. Indstil ryglænet i den rette sædedybde. Påmontér
clipsene – én på hver side af holderne.
FI 6. Säädä selkänoja oikeaan istuinsyvyyteen. Kiinnitä
pidike kunkin kannatinrenkaan kummallekin puolelle.
DE 6. Rückenlehne in die richtige Position bringen.
Schnappriegel an beiden Seiten der Ringe befestigen.
NL 6. Positioneer de rugleuning op de juiste diepte.
Bevestig de clips, één aan elke zijde van de klemmen.
EN 7. Check if the clips are completely pressed against
the tube.
SE 7. Kontrollera att snäpplåsen är helt pressade mot
rören.
DK 7. Tjek, at clipsene slutter helt tæt om røret.
FI 7. Tarkista, että pidikkeet ovat kokonaisuudessaan
puristuneina metalliputken pintaan.
DE 7. Kontrollieren, ob die Klammern ganz an das Rohr
gedrückt sind.
NL 7. Controleer of de clips volledig tegen de buis zijn
aangedrukt.
EN 8. Reattach the seat in its original position.
SE 8. Montera tillbaka sitsen.
DK 8. Sæt sædet på igen, som det sad oprindeligt.
FI 8. Pane istuin takaisin paikalleen.
DE 8. Sitz in ursprüngliche Position auf den Rahmen
drücken.
NL 8. Druk de zitting terug in de oorspronkelijke positie op
het frame.

9
Instructions B/ Instruktion B/ Brugsanvisning B/ Ohje B / Anleitung B/ Instructies B
2
43
1
EN 1. Follow these instructions for a stool with welded
rings attached.
SE 1. Följ denna instruktion om stolen har svetsade ringar
under sätet.
DK 1. Bænk med fastsvejsede holdere.
FI 1. Noudata tätä ohjetta, jos jakkarassa on valmiina
kiinteät kannatinrenkaat.
DE 1. Hocker mit angeschweißten Ringen.
NL 1. Bij een taboeret met opgelaste ringen kunnen
onderstaande instructies opgevolgd worden.
EN 2. Mount the backrest by inserting the tubing through
the holders.
SE 2. Montera ryggstödet genom att föra in rören i hållarna.
DK 2. Montér ryglænet ved at føre rørene ind gennem
holderne.
FI 2. Aseta selkänoja paikalleen työntämällä sen metal-
liputket kannattimien läpi.
DE 2. Rückenlehne durch die Ringe des Rahmens
schieben.
NL 2. Schuif het rugdeel door de ringen in het frame.
EN 3. Position the backrest to the correct seat depth.
Attach the snaplocks, one on each side of the rings.
SE 3. Reglera ryggstödet till önskat sittdjup. Fäst snäpp-
låsen, ett på varje sida om ringarna.
DK 3. Indstil ryglænet i den rette sædedybde. Påmontér
clipsene – én på hver side af holderne.
FI 3. Säädä selkänoja oikeaan istuinsyvyyteen. Kiinnitä
pidike kunkin kannatinrenkaan kummallekin puolelle.
DE 3. Rückenlehne in die richtige Position bringen.
Schnappriegel an beiden Seiten der Ringe befestigen.
NL 3. Positioneer de rugleuning op de juiste diepte. Bev-
estig de clips, één aan elke zijde van de klemmen.
EN 4. Check if the clips are completely pressed against
the tube.
SV 4. Kontrollera att snäpplåsen är helt pressade mot
rören.
DK 4. Tjek, at clipsene slutter helt tæt om røret.
FI 4. Tarkista, että pidikkeet ovat kokonaisuudessaan
puristuneina metalliputken pintaan.
DE 4. Kontrollieren, ob die Klammern ganz an das Rohr
gedrückt sind.
NL 4. Controleer of de clips volledig tegen de buis zijn
aangedrukt.

10
EN Clean regularly with normal household detergent. Do not use aggressive cleaners. Handicare is not liable for damage
caused by improper mounting/use.
SE För rengöring använd normalt och inte aggressivt rengöringsmedel. Handicare står ej ansvarig för skador som uppstår
pga. felaktig montering/användning.
NO For rengjøring bruk nøytralt/normalt rengjøringsmiddel og ikke etsende midler. Handicare står ikke ansvarlig for skader
som kan oppstå pga feilaktig motering/bruk.
DK Efter brug tjernes sæberester. Dar må ikke anvendes hårde rengøringsmidler. Handicare er ikke ansvarig for skader
opstået pga. torkert montering/brug.
FI Puhdista säännöllisesti käyttäen kodin yleispesuaineita. Älä käytä voimakkaita liuottimia. Handicare ei ole vastuussa
vahingosta, joka johtuu virheellisestä asennuksesta tai käytöstä.
DE Beseitige nach Benutzung Seifenreste. Kein agressieves Reinigungsmittel verwenden. Handicare ist nicht haftbar für
Schäden die durch unsachgemässe Befestigung/Benutzung oder falsches Befestigungsmaterial entstanden sind.
NL Verwijder na gebruik zeepresten. Gebruik geen agressieve schoonmaakmiddelen. Handicare is niet aansprakelijk voor
schade als gevolg van onjuiste bevestiging/gebruik.
FR Laver régulièrement avec un détergent ménager. Ne pas utiliser de détergent agressif. Handicare n’est pas responsable
des dommages causés par un montage/utilization incorrect.
IT Pulire periodicamente, utilizzando detergenti di uso corrente per la casa. Non usar prodotti abrasivi e corrosivo.
Handicare non è responsabile per i danni causati dal montaggio/uso impropio.
ES Limpiar regularmente con cualquir detergente no corrosivo. No usar leija ya que es muy corrosivo. Handicare no se hace
responsable de cualquir deterioro causado por un montaje/uso incorrecto.
Maintenance

11

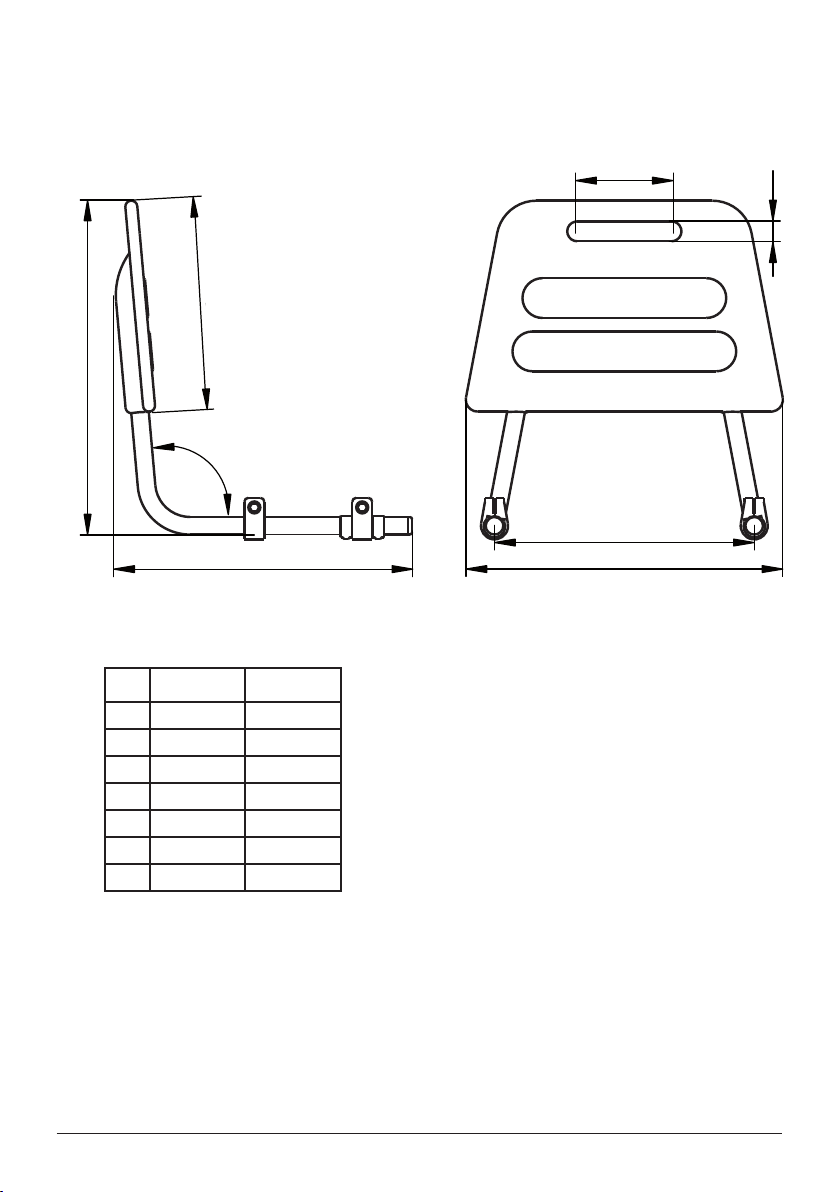

Dimensions
mm inch
A415 16.3”
B265 10.4”
C370 14.6”
D120 4.7”
E325 12.8”
F395 15.6”
G25 1”
415
95°
390
120
25
265
370
325
A
B
C
D
E
F
G

Handicare AB
Veddestav. 15, Box 640
SE-175 27 Järfälla
SWEDEN
Tel: [phone]
Fax:[phone]
E-mail: [email protected]
Internet: www.handicare.com
Handicare offers solutions and support to increase the independence of disabled or elderly people as well as to improve the
convenience of those who are caring for them.
The Handicare Group is one of the leading healthcare companies in Europe with own manufacturing organizations
and sales companies in Norway, Sweden, Denmark, Germany, the Netherlands, Great Britain, France, Poland, China,
Canada and the USA. Handicare’s products are also distributed by partners in more than 40 countries worldwide. Our
wide range of high-quality products includes various power and manual wheelchairs, scooters, seating systems, a com-
plete easy transfer system and other patient handling aids, stairlifts, car adaptations, rise- and recline chairs, and bathing
and toileting products.
Contact your local distributor if you have any questions about the product and its use. See www.handicare.com for a
complete list of distributors. Always make sure that you have the right version of the manual. The most recent editions of
manuals are available for downloading from our website, www.handicare.com
