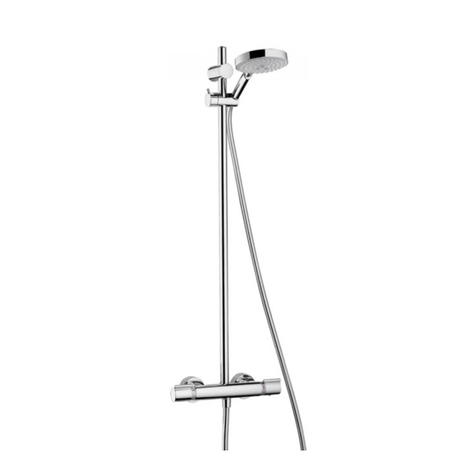

Hans Grohe Logis Classic 71286000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30 Logis Classic
71287000
Logis Classic
71286000

Montage siehe Seite 31
Prüfzeichen (siehe Seite 36)
Reinigung
siehe beiliegende Broschüre
Serviceteile (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 34)
Maße (siehe Seite 34)
Kein essigsäurehaltiges Silikon verwenden!
Bedienung (siehe Seite 33)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Anschlüsse G 1/2: kalt rechts - warm links
Anschlussmaße: 150 ±12 mm
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir pages 31
Classification acoustique et
débit (voir pages 36)
Nettoyage
voir la brochure ci-jointe
Pièces détachées (voir pages 35)
Diagramme du débit
(voir pages 34)
Dimensions (voir pages 34)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Instructions de service
(voir pages 33)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Raccordement G 1/2: froide à droite - chaude à gauche
Dimension d´arrivée: 150 ±12 mm
Le produit est exclusivement conçu pour de l'eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 36)
Cleaning
see enclosed brochure
Spare parts (see page 35)
Flow diagram
(see page 34)
Dimensions (see page 34)
Do not use silicone containing acetic acid!
Operation (see page 33)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Connections G 1/2: cold right - hot left
Centre distance: 150 ±12 mm
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 36)
Pulitura
vedi il prospetto accluso
Parti di ricambio (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 34)
Ingombri (vedi pagg. 34)
Non utilizzare silicone contenente acido
acetico!
Procedura (vedi pagg. 33)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Raccordi G 1/2: fredda a destra - calda a sinistra
Distanza di raccordo: 150 ±12 mm
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación
(ver página 36)
Limpiar
ver el folleto adjunto
Repuestos (ver página 35)
Diagrama de circulación
(ver página 34)
Dimensiones (ver página 34)
No utilizar silicona que contiene ácido
acético!
Manejo (ver página 33)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Racores excéntricos G 1/2: a la derecha frio - a la
izquierda caliente
Racores excéntricos: 150 ±12 mm
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 36)
Reinigen
zie bijgevoegde brochure
Service onderdelen (zie blz. 35)
Doorstroomdiagram
(zie blz. 34)
Maten (zie blz. 34)
Gebruik geen zuurhoudende silicone!
Bediening (zie blz. 33)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Aansluitingen G 1/2: koud rechts - warm links
Aansluitmaten: 150 ±12 mm
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 36)
Rengøring
se venligst den vedlagte brochure
Reservedele (se s. 35)
Gennemstrømningsdiagram
(se s. 34)
Målene (se s. 34)
Der må ikke benyttes eddikesyreholdig
silikone!
Brugsanvisning (se s. 33)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Tilslutninger G 1/2: Koldt højre - varmt venstre
Tilslutningsmål: 150 ±12 mm
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página 36)
Limpeza
consultar a seguinte brochura
Peças de substituição
(ver página 35)
Fluxograma
(ver página 34)
Medidas (ver página 34)
Não utilizar silicone que contenha ácido
acético!
Funcionamento (ver página 33)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Ligações G 1/2: fria à direita - quente à esquerda
Distância entre eixos: 150 ±12 mm
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 36)
Czyszczenie
patrz dołączona broszura
Części serwisowe (patrz strona 35)
Schemat przepływu
(patrz strona 34)
Wymiary (patrz strona 34)
Nie stosować silikonów zawierających kwas
octowy!
Obsługa (patrz strona 33)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Wymiary przyłącza: 150 ±12 mm
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 36)
Čištění
viz přiložená brožura
Servisní díly (viz strana 35)
Diagram průtoku
(viz strana 34)
Rozmìry (viz strana 34)
Nepoužívat silikon s obsahem kyseliny
octové!
Ovládání (viz strana 33)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Přípoje G 1/2: studená vpravo - teplá vlevo
Rozteč připojení: 150 ±12 mm
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške
(viď strana 36)
Čistenie
nájdete v priloženej brožúre
Servisné diely (viď strana 35)
Diagram prietoku
(viď strana 34)
Rozmery (viď strana 34)
Nepoužívať silikón s obsahom kyseliny
octovej!
Obsluha (viď strana 33)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Prípoje G 1/2: studená vpravo - teplá vľavo
Pripájacie rozmery: 150 ±12 mm
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第页 31
检验标记 (参见第页36)
清洗
附有小手册
备用零件 (参见第页35)
流量示意图
(参见第页34)
大小 (参见第页34)
请勿使用含有乙酸的硅胶！
操作 (参见第页33)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
连接管线G1/2： 左热右冷
中心距离： 150±12mm
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 36)
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 35)
Схема потока
(см. стр. 34)
Размеры (см. стр. 34)
Не применяйте силикон, содержащий
уксусную кислоту.
Эксплуатация (см. стр. 33)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Подключение G 1/2: холодная справа - горячая слева
Размеры подключения: 150 ±12 mm
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a oldalon 31
Vizsgajel (lásd a oldalon 36)
Tisztítás
lásd a mellékelt brosúrát
Tartozékok (lásd a oldalon 35)
Átfolyási diagramm
(lásd a oldalon 34)
Méretet (lásd a oldalon 34)
Ne használjon ecetsavtartalmú szilikont!
Használat (lásd a oldalon 33)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
G 1/2 csatlakozás: hideg jobbra – meleg balra
Csatlakozási méret: 150 ±12 mm
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 36)
Puhdistus
katso oheinen esite
Varaosat (katso sivu 35)
Virtausdiagrammi
(katso sivu 34)
Mitat (katso sivu 34)
Älä käytä etikkahappopitoista silikonia!
Käyttö (katso sivu 33)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Liitäntämitat: 150 ±12 mm
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 36)
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 35)
Flödesschema
(se sidan 34)
Måtten (se sidan 34)
Använd inte silikon som innehåller ättiksyra!
Hantering (se sidan 33)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Anslutningar G 1/2: kallt höger – varmt vänster
Anslutningsmått: 150 ±12 mm
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 36)
Valymas
žr. pridedamoje brošiūroje
Atsarginės dalys (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 34)
Išmatavimai (žr. psl. 34)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Eksploatacija (žr. psl. 33)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Prijungimas G 1/2: Šaltas vanduo dešinėje,
karštas - kairėje
Atstumas tarp centrų: 150 ±12 mm
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja
(pogledaj stranicu 36)
Čišćenje
se u priloženoj brošuri
Rezervni djelovi
(pogledaj stranicu 35)
Dijagram protoka
(pogledaj stranicu 34)
Mjere (pogledaj stranicu 34)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Upotreba (pogledaj stranicu 33)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Spojevi G 1/2: hladna desno – topla lijevo
Razmak od sredine: 150 ±12 mm
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı bakınız sayfa 31
Kontrol işareti (bakınız sayfa 36)
Temizleme
birlikte verilen broşür
Yedek Parçalar (bakınız sayfa 35)
Akış diyagramı
(bakınız sayfa 34)
Ölçüleri (bakınız sayfa 34)
Asetik asit içeren silikon kullanmayın!
Kullanımı (bakınız sayfa 33)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
G 1/2 bağlantılar: soğuk sağ - sıcak sol
Bağlantı ölçüleri: 150 ±12 mm
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
