Hans Grohe Raindance Rainfall 28400000 Manual

Raindance Rainfall
28400000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30

2
Raindrain
X
Quattro
Trio
Deutsch
Montage siehe Seite 40
Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittver-
letzungen Handschuhe getragen werden.
6Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er
darf nicht mit weiteren Gegenständen belastet werden!
6Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sen-
sorischen Einschränkungen dürfen nicht unbeaufsichtigt das Duschsy-
stem benutzen. Personen die unter Alkohol- oder Drogeneinfluss stehen,
dürfen das Duschsystem nicht benutzen.
6Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B.
Augen) muss vermieden werden. Es muss ein ausreichender Abstand
zwischen Brause und Körper eingehalten werden.
6Das Duschsystem darf nur zur Bade-, Hygiene- und Körperreinigungs-
zwecke eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und Warmwasseran-
schlüssen müssen ausgeglichen werden.
Montagehinweise
• Die Leitungen und die Armatur müssen nach den gültigen Normen mon-
tiert, gespült und geprüft werden.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist
darauf zu achten, dass die Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder Fliesenversatz), der
Wandaufbau für eine Montage des Produktes geeignet ist und keine
Schwachstellen aufweist.
• Die Schmutzfangsiebe müssen eingebaut werden, um Schmutzein-
spülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Beschädigungen
an Funktionsteilen der Armatur führen, für hieraus ergebende Schäden
haftet Hansgrohe nicht.
• Dieses Produkt kann nicht in Verbindung mit hydraulisch und thermisch
gesteuerten Durchlauferhitzern eingesetzt werden.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Empfohlene Heißwassertemperatur: 42°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

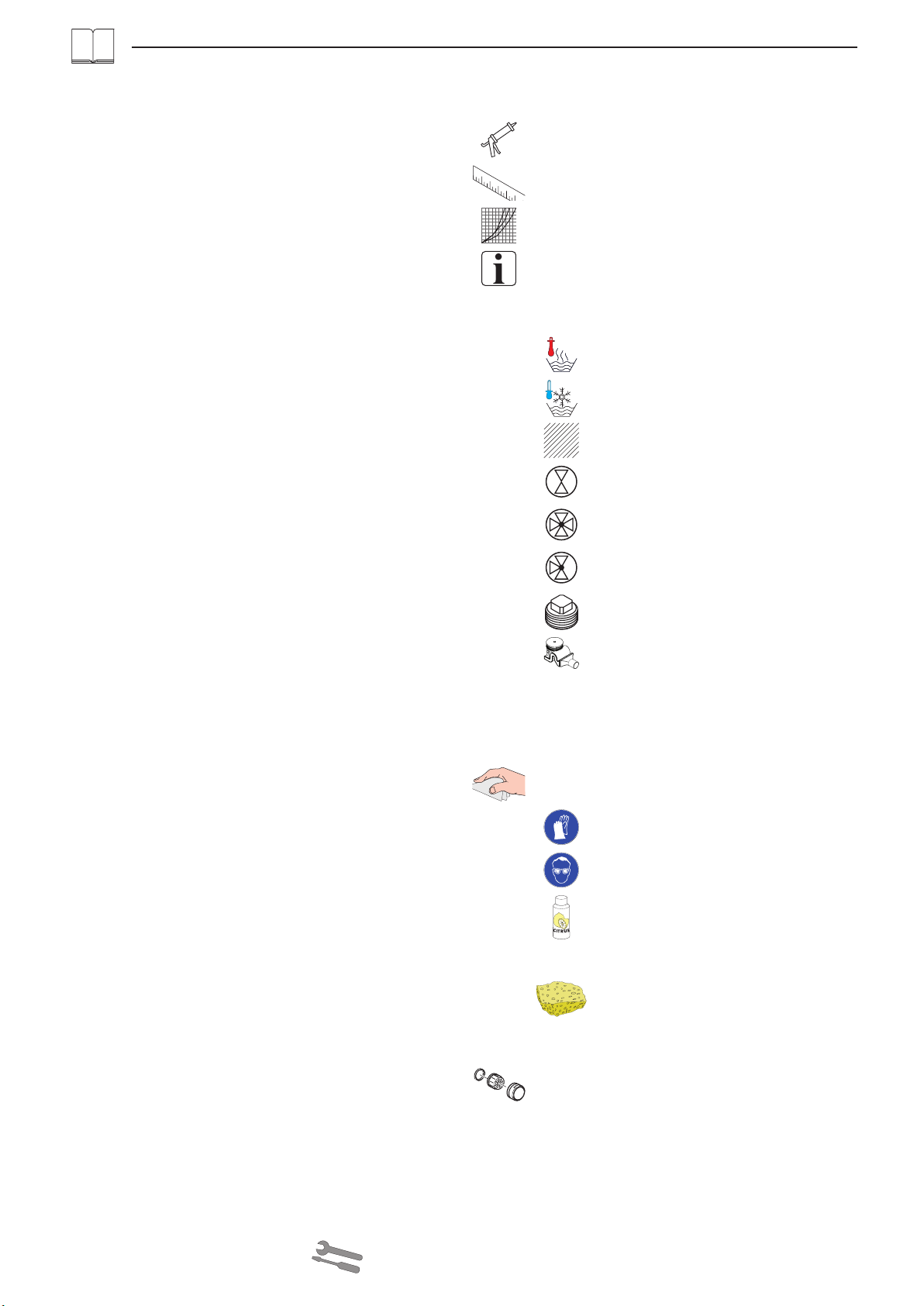

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Reinigung (siehe Seite 42)
Maße (siehe Seite 31)
Durchflussdiagramm (siehe Seite 32 - 39)
Serviceteile (siehe Seite 41)
Montagebeispiele (siehe Seite 32 - 39)
Mitte Duschwanne
Warmwasser
Kaltwasser
In diesem Bereich ist eine Wandverstärkung
notwendig.
Unterputz-Ventil
Quattro Vierwegeumstellung
Trio Universal Absperr- und Umstellventil
Der nicht benötigte Abgang muss mit einem Blind-
stopfen abgedichtet werden.
Schutzhandschuhe tragen
Augenschutz tragen
Naturschwamm
Entkalker (zitronensäurebasis)
Augen- und Hautkontakt vermeiden. Falls das
Produkt in die Augen gelangt, diese gründlich mit
Wasser ausspülen.
Ablauf

3
Raindrain
X
Quattro
Trio
Français
Montage voir page 40
Consignes de sécurité
6Lors du montage, porter des gants de protection pour éviter toute
blessure par écrasement ou coupure.
6Le bras de la douchette n’est conçu que pour tenir la douchette et ne
doit pas servir à la suspension d’autres objets !
6Il est interdit aux enfants ainsi qu’aux adultes ayant des insuffisantes
physiques, psychiques et/ou motoriques d’utiliser la douche sans
surveillance. De même, il est interdit à des personnes sous influence
d’alcool ou de drogues d’utiliser la douche.
6Éviter le contact du jet de la douchette avec les parties sensibles du
corps (telles par ex. que les yeux). Veiller à respecter un écart suffisant
entre la douchette et le corps
6Le système de douche ne doit servir qu’à se laver et à assurer l’hygiène
corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau chaude et froide.
Instructions pour le montage
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés
selon les normes en vigueur.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce
que la surface de fixation soit bien plane dans toute la zone de fixation
(pas de dépassement de joints ou de déport de carreaux), à ce que le
mur se prête au montage du produit et ne présente aucun point fragile.
• Les tamis doivent être mis en place pour éviter aux saletés de s’infiltrer
dans le réseau de conduites. Les saletés peuvent porter préjudice au
fonctionnement et/ou provoquer des endommagements au niveau des
éléments fonctionnels de la robinetterie. En cas de dommages en résul-
tant, la responsabilité de Hansgrohe ne pourra pas être mise en cause.
• Les mitigeurs Hansgrohe ne doivent pas être utilisées avec des chauffe-
eau instantanné à commande hydraulique ou thermique.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60°C
Température recommandée: 42°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l’eau potable!
Description du symbole
Ne pas utiliser de silicone contenant de l’acide acétique!
Nettoyage (voir page 42)
Dimensions (voir page 31)
Diagramme du débit (voir page 32 - 39)
Pièces détachées (voir pages 41)
Exemples de montage (voir pages 32 - 39)
Centre cuvette de douche
Eau chaude
Eau froide
Le mur n’a pas besoin d’être renforcé à cet endroit
Robinet d’arrêt encastré
Quattro inverseur quatre voies
Trio Robinet d’arrêt avec inverseur
La sortie non utilisée doit être condamnée avec un
bouchon laiton.
Protection obligatoire des mains
Protection obligatoire de la vue
éponge naturelle
Détartrant (À base d’acide citrique)
Éviter tout contact avec les yeux et la peau. Si le
produit saute aux yeux, rincer ces derniers à l’eau
abondante
Vidage

4
Raindrain
X
Quattro
Trio
English
Assembly see page 40
Safety Notes
6Gloves should be worn during installation to prevent crushing and
cutting injuries.
6The arm of the shower head is intended only to hold the shower head.
Do not load it down with other objects!
6Children as well as adults with physical, mental and/or sensoric im-
pairments must not use this shower system without proper supervision.
Persons under the influence of alcohol or drugs are prohibited from
using this shower system.
6Do not allow the streams of the shower touch sensitive body parts (such
as your eyes). An adequate distance must be kept between the shower
and you.
6The shower system may only be used for bathing, hygienic and body
cleansing purposes.
6The hot and cold supplies must be of equal pressures.
Installation Instructions
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• During installation of the product by qualified trained personnel, make
sure that the entire fastening surface is even and smooth (no protruding
seams or tile offset), that the finish of the wall is suitable to apply the
product and has no weak points.
• The mesh washers must be installed to protect against incoming dirt by
pipework. Incoming dirt can impair the function and/or lead to damages
on functional parts of the fixture; Hansgrohe will not be held liable for
resulting damages.
• This mixer cannot be used in conjunction with hydraulically, electronically
or thermally controlled instantaneous heaters.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Recommended hot water temp.: 42°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Cleaning (see page 42)
Dimensions (see page 31)
Flow diagram (see page 32 - 39)
Spare parts (see page 41)
Installation example (see page 32 - 39)
Center shower tub
Warm water
Cold water
The wall must be reinforced in this area.
Shut off valve
Quattro 4-Way Diverter Valve
Trio 2-Way Diverter Valve with integrated Shut-off
valve
Plug the unused outlet.
Safety gloves must be worn
Eye protection must be worn
natural sponge
Decalcifier (Citric acid base)
Avoid contact with eyes and skin. If this product
contacts your eyes, rinse thorougly with water.
Waste

5
Raindrain
X
Quattro
Trio
Italiano
Montaggio vedi pagg. 40
Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
6Il braccio del soffione della doccia è progettato per sostenere solo
quest’ultimo, non va sovraccaricato con altri oggetti!
6I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/osen-
soriali devono utilizzare il sistema della doccia solo sotto la supervisio-
ne di unaa persona responsabile.
6Bisogna evitare il contatto fra il getto della doccia e parti del corpo
delicate (ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una
distanza sufficiente.
6Il sistema doccia deve essere utilizzato esclusivamente per l’giene del
corpo.
6Attenzione! Compensare le differenze di pressione tra i collegamenti
dell’acqua fredda e dell’acqua calda.
Istruzioni per il montaggio
• Montare, lavare e controllare tubature e rubinetteria rispettando le
norme correnti.
• Per il montaggio del prodotto da personale specializzato qualificato
bisogna fare attenzione, che la superficie di fissaggio, in tutto il campo
di fissaggio, sia piana (nessuna giunzione sporgente o sfalsamento
di piastrella), la costruzione della parete sia adatta al montaggio del
prodotto e che non presenti alcun punto debole.
• E’ necessario montare i filtri per la raccolta della sporcizia per evitare
che eventuali impurità provenienti dalla rete delle tubazioni causino
danni. Queste possono infatti compromettere le funzioni e/o causare
danni a parti funzionali della rubinetteria. La Hansgrohe non risponde di
danni da ciò causati.
• I miscelatori non sono compatibili con le caldaie istantanee.
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60°C
Temp. dell’acqua calda consigliata: 42°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido acetico!
Pulitura (vedi pagg. 42)
Ingombri (vedi pagg. 31)
Diagramma flusso (vedi pagg. 32 - 39)
Parti di ricambio (vedi pagg. 41)
Esempio di installazione (vedi pagg. 32 - 39)
Centro piatto doccia
Acqua calda
Acqua fredda
In questa zona è necessario un rinforzo della
parete.
Rubinetto di arresto
Quattro Valvola a quattro vie
Trio arresto/deviatore
Chiudere con un tappo l’uscita non utilizzata.
Indossare guanti di protezione
Indossare la protezione per gli occhi
spugna naturale
Decalcificatore (a base di acido citrico)
Evitare il contatto con gli occhi e la pelle. Nel
caso il prodotto penetra negli occhi, sciacquarlo
accuratamente con acqua.
Scarico

6
Raindrain
X
Quattro
Trio
Español
Montaje ver página 40
Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para evitar heridas por
aplastamiento o corte.
6El brazo del pulverizador de ducha solo está previsto para soportar el
pulverizador de ducha !no debe cargarse con otros objetos!
6Niños, así como adultos con limitaciones corporales, mentales y/o
sensoriales no deben utilizar el sistema de duchas sin vigilancia. Perso-
nas que se encuentran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
6Debe evitarse el contacto del chorro del pulverizador con partes
sensibles del cuerpo (por ej. ojos). Debe mantenerse una distancia
suficiente entre pulverizador y cuerpo.
6El sistema de ducha solo debe ser utilizado para fines de baño, higie-
ne y limpieza corporal.
6Grandes diferencias de presión en servicio entre agua fría y agua
caliente deben equilibrarse.
Indicaciones para el montaje
• Los conductos y la grifería deben montarse, lavarse y comprobarse
según las normas vigentes.
• Durante el montaje del producto, mediante personal especializado,
se debe asegurar de que la superficie de sujeción en todo el área de
la fijación sea plana (sin fugas o azulejos que sobresalgan), que la
estructura del muro sea adecuada para el montaje del producto y que
no presente puntos débiles.
• Los tamices recogelodos deben ser instalados para evitar las partículas
de suciedad procedentes de las tuberías. Infiltraciones de suciedad
pueden deteriorar el funcionamiento y/o pueden causar daños en los
componentes de las válvulas que no están cubiertos por la garantía de
Hansgrohe.
• Los mezcladores no pueden usarse con calentadores instantaneos man-
dados hidraulicamente o térmicamente.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Temp. recomendada del agua caliente: 42°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Limpiar (ver página 42)
Dimensiones (ver página 31)
Diagrama de circulación (ver página 32 - 39)
Repuestos (ver página 41)
Ejemplos de montaje (ver página 32 - 39)
Centro la plato de ducha
Agua caliente
Agua fría
En este sector es necesario un refuerzo del muro.
Llave de paso
Quattro válvula de 4 vías
Trio llave de paso y distribuidor
La salida que no se utiliza debe ser tapada.
Proteccíon obligatoria de la vista
Protección obligatoria de las manos
Esponja natural
Descalcificador (a base de ácido
cítrico)
Evitar el contacto con ojos y piel. En caso de que
el producto entre en contacto con los ojos, debe
lavarlos muy bien con agua.
Desagüe

7
Raindrain
X
Quattro
Trio
Nederlands
Montage zie blz. 40
Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en snijwonden hand-
schoenen worden gedragen.
6De arm van de hoofddouche is uitsluitend voor het vasthouden van de
hoofddouche bedoeld en mag niet met verdere voorwerpen worden
belast!
6Kinderen en volwassenen met lichamelijke, geestelijke en/of senso-
rische beperkingen mogen het douchesysteem niet zonder toezicht
gebruiken. Personen onder invloed van alcohol of drugs mogen het
douchesysteem niet gebruiken.
6Het contact van de douchestraal met gevoelige lichaamsdelen (bijv.
ogen) moet worden voorkomen. Er moet voldoende afstand tussen
douche en lichaam aangehouden worden.
6Het douchesysteem mag alleen voor het wassen, hygiënische doelein-
den en voor de lichaamreiniging worden gebruikt.
6Grote drukverschillen tussen de kouden warm wateraansluitingen
dienen vermeden te worden.
Montage-instructies
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontro-
leerd worden volgens de geldige normen.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet
erop gelet worden dat het montagevlak in het volledige bereik van de
bevestiging vlak is (geen uitstekende voegen of verspringende tegels),
dat de wand geschikt is voor de montage van het product en geen
zwakke plaatsen vertoont.
• De vuilzeefjes moeten ingebouwd worden om te vermijden dat vuil uit
het leidingwater meekomt. Vuil uit de leidingen kan de werking negatief
beïnvloeden en/of de armatuur beschadigen. Voor daaruit resulterende
schade is Hansgrohe niet aansprakelijk.
• Hansgrohe kranen mogen niet in verbinding met hydraulische en ther-
misch gestuurde geisers geplaatst worden.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aanbevolen warm water temp.: 42°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Reinigen (zie blz. 42)
Maten (zie blz. 31)
Doorstroomdiagram (zie blz. 32 - 39)
Service onderdelen (zie blz. 41)
Montagevoorbeelden (zie blz. 32 - 39)
Midden Douchebak
Warm water
Koud water
In dit bereik is een wandversterking noodzakelijk.
Inbouwstopkraan
Quattro 4-weg omstelkraan
Trio stop- en omstelkraan
De niet benodigde uitgang moet met een blindstop
worden afgedicht.
Veiligheidshandschoenen verplicht
Oogbescherming verplicht
Natuurzwam
Ontkalker (citroenzuurbasis)
Contact met huid en ogen vermijden. Indien het
product in de ogen terecht komt, moet het grondig
met water uitgespoeld worden.
Afvoer

88
Raindrain
X
Quattro
Trio
Dansk
Montering se s. 40
Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at undgå kvæstelser og
snitsår.
6Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren.
Den må ikke belastes med andre genstande!
6Børn som også voksne med fysiske, mentale og / eller sensoriske
begrænsninger må ikke bruge brusersystemet uden opsyn. Personer
som er under indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås.
Der skal være en tilstrækkelig afstand mellem bruseren og kroppen.
6Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de
gældende standarder.
• Ved montering af produktet igennem kvalificerede fagfolk skal der
holdes øje med, at fastgørelsesoverfladen er plan i alle områder hvor
produktet monteres (ingen fremragende fuger eller fliseforskydninger),
at væggene er velegnet til monteringen af produktet og ikke har svare
områder.
• Smudsfangssierne skal sættes i for at undgå snavs fra rørsystemet. Tilsmu-
dsningen kan påvirke funktionen og/eller føre til skader på armaturets
funktionskomponenter. Hansgrohe er ikke ansvarligt for heraf resulteren-
de skader.
• Hansgrohe armaturer kan ikke anvendes i forbindelse med hydraulisk og
termisk styrede vandvarmere.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Anbefalet varmtvandstemperatur: 42°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Rengøring (se s. 42)
Målene (se s. 31)
Gennemstrømningsdiagram (se s. 32 - 39)
Reservedele (se s. 41)
Monteringseksempler (se s. 32 - 39)
Midt brusekar
Varmt vand
Kold vand
I dette område er en forstærkning af væggen
nødvendigt.
Afspæringsventil
Quattro 4-weg omstelkraan
Trio afspæringsventil og omskifter
Afgangen, der ikke benyttes, skal afproppes.
Beskyttelseshandsker påbudt
Øjenværn påbudt
Natursvamp
Afkalkningsmiddel (citronsyrebasis)
Undgå kontakt med øjne og huden. Skyl grundigt
med vand, hvis produktet kommer i øjnene.
Afløb

99
Raindrain
X
Quattro
Trio
Português
Montagem ver página 40
Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de protecção, de
modo a evitar ferimentos resultantes de entalamentos e de cortes.
6O braço do chuveiro foi concebido apenas para servir de apoio à ca-
beça do chuveiro, pelo que não pode ser sujeito a cargas de objectos
adicionais!
6Crianças e adultos com deficiências motoras, mentais e/ou sensoriais
não podem utilizar o sistema de duche sem monitorização. Pessoas
que estejam sob a influência de álcool ou drogas não podem utilizar
o sistema de duche.
6Deve-se evitar o contacto dos jactos de água com partes do corpo
sensíveis (p. ex. olhos). É necessário manter uma distância suficiente
entre o chuveiro e o corpo.
6O sistema de duche só pode ser utilizado para fins de higiene pessoal.
6Grandes diferenças entre as pressões das águas quente e fria devem
ser compensadas.
Avisos de montagem
• As tubagens e a torneira têm que ser montadas, enxaguadas e verifica-
das de acordo com as normas em vigor.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão
(sem juntas ou ladrilhos salientes), que a estrutura da parede seja
adequada para a montagem do produto e que não apresente pontos
fracos.
• Os colectores de sujidade/impurezas têm que ser montados, de modo
a evitar o enxaguamento de sujidade proveniente da rede de água. A
sujidade proveniente da rede pode influenciar o funcionamento e/ou
provocar danos nas peças funcionais do equipamento. A Hansgrohe
não se responsabiliza por danos daí resultantes.
• As misturadoras não são compatíveis com o uso de esquentadores
instantâneos hidráulicos, electrónicos ou térmicos.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Temp. água quente recomendada: 42°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido acético!
Limpeza (ver página 42)
Medidas (ver página 31)
Fluxograma (ver página 32 - 39)
Peças de substituição (ver página 41)
Exemplos de montagem (ver página 32 - 39)
Meio da base de duche
Água quente
Água fria
Nesta zona é necessário um reforço na parede.
Torneira de passagem
Quattro válvula de diversão de 4 vias
Trio universal inversor/válvula de corte
Tamponar a saída não utilizada.
Protecção obrigatória das mãos
Protecção obrigatória dos olhos
Esponja natural
Descalcificador (À base de ácido
cítrico)
Evitar contacto com os olhos e pele. Se o produto
entrar em contacto com os olhos deve lavar
abundantemente com água.
Escoamento

1010
Raindrain
X
Quattro
Trio
Polski
Montaż patrz strona 40
Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas
montażu należy nosić rękawice.
6Ramię prysznica jest przystosowane do trzymania głowicy prysznica i
nie może być obciążane innymi przedmiotami!
6Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub senso-
rycznymi ograniczeniami nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
6Należy unikać kontaktu strumienia wypływającego z głowicy z
wrażliwymi częściami ciała (np. oczami). Należy zachowywać
odpowiednią odległość pomiędzy głowicą a ciałem.
6Prysznic może być używany tylko w celach kąpieli, higieny i utrzyma-
nia czystości ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą
zostać wyrównane.
Wskazówki montażowe
• Przewody i armatura muszą być montowane, płukane i kontrolowane
według obowiązujących norm.
• Przy montażu produktu przez wykwalifikowany personel fachowy
należy zważać na to, by powierzchnia mocowania na całym obszarze
mocowania była równa (by nie było szczelin wzgl. wzajemnie
przesuniętych płytek), rodzaj ściany nadawał się do montażu produktu i
zwłaszcza, by nie było żadnych słabych miejsc.
• Należy zamontować sitka łapaczy, aby zatrzymać zanieczyszczenia
przedostające się z sieci instalacyjnej. Przedostające się zanieczysz-
czenia mogą mieć negatywny wpływ na działanie i/lub prowadzić do
usterek w działaniu akcesoriów; za powstałe z tego tytułu szkody firma
Hansgrohe nie ponosi odpowiedzialności.
• Armatura Hansgrohe może być wykorzystywana w połączeniu z
hydraulicznie, elektronicznie i termicznie sterowanym ogrzewaczem
przepływowym.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,2 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Zalecana temperatura wody gorącej: 42°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas octowy!
Czyszczenie (patrz strona 42)
Wymiary (patrz strona 31)
Schemat przepływu (patrz strona 32 - 39)
Części serwisowe (patrz strona 41)
Przykłady montażowe (patrz strona 32 - 39)
Środek brodzika
Ciepła woda
Zimna woda
W tym obszarze konieczne jest wzmocnienie
ściany.
Zawór podtynkowy
Regulator czterodrożny Quattro
Zawór odcinający i regulacyjny Trio Universal
Niewykorzystany wylot należy zakorkować
dołożonym w dostawie korkiem.
Nosić rękawice ochronne
Nosić okulary ochronne
Gąbka naturalna
Środek odkamieniający (na bazie
kwasu cytrynowego)
Unikać kontaktu z oczami i skórą. Jeżeli produkt
dostanie się do oczu, należy je gruntownie
wypłukać wodą.
Odpływ

1111
Raindrain
X
Quattro
Trio
Česky
Montáž viz strana 40
Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám je nutné při
montáži nosit rukavice.
6Držák sprchové hlavice je dimenzován pouze pro držení sprchové
hlavice a nesmí se zatěžovat dalšími předměty!
6Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým
postižením nesmí sprchový systém používat bez dozoru. Osoby pod
vlivem alkoholu nebo drog nesmí sprchový systém používat.
6Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi
těla (např. očima). Je nutné dodržovat dostatečný odstup mezi sprchou
a tělem.
6Sprchový systém smí být používán pouze ke koupání a za účelem
tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Vedení a armatura musí být namontovány, propláchnuty a otestovány
podle platných norem.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby
byla upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající
spáry nebo zapuštění obkladů), aby struktura stěny byla vhodná pro
montáž produktu a neměla žádná slabá místa.
• Sítka na zachytávání nečistot je třeba zabudovat, aby se zabránilo
nečistotám vyplaveným z vodovodní sítě. Vyplavené nečistoty mohou
ovlivnit funkci sprchy a / nebo mohou vést k poškození funkčních častí
armatury. Na takto vzniknuté škody se záruka firmy Hansgrohe nevzta-
huje.
• Tento produkt nemůže být používán ve spojení s hydraulicky a teplotně
řízenými průtokovými ohřívači.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Doporučená teplota horké vody: 42°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Čištění (viz strana 42)
Rozmìry (viz strana 31)
Diagram průtoku (viz strana 32 - 39)
Servisní díly (viz strana 41)
Příklady montáže (viz strana 32 - 39)
Střed sprchové vany
Teplá voda
Studená voda
V této oblasti je potřebné zesílení stěny.
Podomítkový uzavírací ventil
Quattro čtyřcestné přestavování
Trio Universal - Uzavírací a přepínací ventil
Nepoužitý vývod musí být utěsněn zaslepovací
zátkou.
Noste ochranné rukavice
Noste ochranné brýle
Přírodní mořská houba
Odvápňovač (báze kyseliny citrónové)
Zabraňte styku s pokožkou a očima. Zasáhne-li
výrobek oči, důkladně je vypláchněte vodou.
Odtok

1212
Raindrain
X
Quattro
Trio
Slovensky
Montáž viď strana 40
Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a
rezným poraneniam.
6Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice
sprchy a nesmie sa zaťažovať inými predmetmi!
6Sprchovací systém nesmú bez dozoru používať deti, ako aj dospelé
osoby s telesným, duševným a/alebo zmyslovým postihnutím. Sprcho-
vací systém nesmú používať ani osoby, ktoré sú pod vplyvom alkoholu
alebo drog.
6Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela
(napr. oči). Dodržiavajte dostatočnú vzdialenosť medzi sprchou a
telom.
6Sprchovací systém sa smie používať len na kúpanie a telesnú hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia
byť vyrovnané.
Pokyny pre montáž
• Ledningarna och blandaren måste monteras, spolas igenom och kontrol-
leras enligt de gällande normerna.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to,
aby bola upevňovacia plocha v celej oblasti upevnenia rovná (žiadne
vyčnievajúce medzery alebo zapustenia obkladov), aby štruktúra steny
bola vhodná pre montáž produktu a nemá žiadne slabé miesta.
• Sitká na zachytávanie nečistôt musíte zabudovať, aby ste zabránili
nečistotám vyplaveným z vodovodnej siete. Vyplavené nečistoty môžu
ovplyvniť funkciu sprchy a/alebo môžu viesť k poškodeniu funkčných
častí armatúry. Na takto vzniknuté škody sa záruka firmy Hansgrohe
nevzťahuje.
• Tento produkt sa nesmie používať v spojení s hydraulicky a teplotne
riadenými prietokovými ohrievačmi.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Doporučená teplota teplej vody: 42°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Čištění (viď strana 42)
Rozmery (viď strana 31)
Diagram prietoku (viď strana 32 - 39)
Servisné diely (viď strana 41)
Príklady montáže (viď strana 32 - 39)
Stred sprchovej vane
Teplá voda
Studená voda
V tejto oblasti je potrebné zosilnenie steny.
Podomietkový uzatvárací ventil
Quattro štvorcestné prestavenie
Trio univerzálny uzatvárací a prestavovací ventil
Nepoužitý vývod musí byť zaslepený zátkou.
Noste ochranné rukavice
Noste ochranné okuliare
Prírodná morská huba
Odvápňovač (báza kyseliny citrónovej)
Zabráňte styku s pokožkou a očami. Ak produkt
zasiahne oči, dôkladne ich vypláchnite vodou.
Odtok

13
Raindrain
X
Quattro
Trio
中文
安装 参见第 40 页
6 安全技巧
6󰆬
6󰅙󰂺

6󰅉󰀈󰁔󰄏󰂼
󰁇󰂃󰀴󰂓󰁇
󰂃
6
󰁯󰅌󰁔󰇟
6󰂃󰅙󰂬󰇳󰂃󰅌󰁇
6󰁬
安装提示
• 󰁇󰆸󰆬
• 󰁍󰁔󰇆󰆤󰂓󰆬󰆞󰀈󰂼󰁔󰁶
󰅮󰄻󰆥
󰆬
• 󰆬󰅮
󰁔󰅠󰁍󰅴
󰃒
• 󰁯󰁇
技术参数
󰇳 󰇪
󰇳 

 󰇪
 
 󰇪󰅱
󰆤󰀡󰁇
符号说明
󰁇󰁔
清洗 
大小 
流量示意图 
备用零件 
安装示意 
󰅮󰂃


󰁶
󰅗
󰆦
󰁇󰅗
󰁇󰇵

󰁇



󰁇


1414
Raindrain
X
Quattro
Trio
Русский
Монтаж см. стр. 40
Указания по технике безопасности
6Во время монтажа следует надеть перчатки во избежание
прищемления и порезов.
6Кронштейн верхнего душа предназначен только для подсоединения
верхнего душа. Запрещается подвешивать на него другие
предметы!
6Дети, а также взрослые с физическими, умственными и/или
сенсорными недостатками должны пользоваться душевой системой
только под присмотром. Запрещается пользоваться душевой
системой в состоянии алкогольного или наркотического опьянения.
6Не допускайте попадания струи воды из разбрызгивателя на
чувствительные части тела (например, на глаза). Разбрызгиватель
следует устанавливать на достаточном расстоянии от тела.
6Душевую систему разрешается использовать только в
гигиенических целях для принятия ванны и личной гигиены.
6донного клапа. Перед установкой смесителя необходимо
регулировочными кранами выровнять авление холодной и
горячей воды при помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Трубы и арматура должны быть установлены, промыты и проверены
в соответствии с действующими нормами.
• Во время монтажа изделия квалифицированным персоналом
поверхность крепления должна быть ровной по всей области
крепления (не допускайте выступающих стыков или перекоса
облицовочной плитки); для монтажа изделия следует использовать
подходящую стену достаточной прочности.
• Для предотвращения попадания загрязнений из водопроводной сети
необходимо устанавливать грязеуловители. Частицы грязи могут
нарушить работу и/или привести к повреждению функциональных
деталей арматуры. Компания Hansgrohe не несет ответственности за
подобные повреждения.
• Применение этой продукции при наличии гидравлических и
проточных нагревателей с тепловой регулировкой не допускается.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,2 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Рекомендуемая темп. гор. воды: 42°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Описание символов
Не применяйте силикон, содержащий уксусную кислоту.
Очистка (см. стр. 42)
Размеры (см. стр. 31)
Схема потока (см. стр. 32 - 39)
Κомплеκт (см. стр. 41)
варианты установки (см. стр. 32 - 39)
Середина душевой ванны
Теплая вода
Холодная вода
В этой области требуется укрепление стены.
Скрытый вентиль
Четырехходовой переключатель Quattro
Трехходовой запорный и переключающий
вентиль Trio Universal
Ненужный выход необходимо уплотнить с
помощью заглушки.
Носите защитные перчатки
Носите средства защиты глаз
Губка из натурального волокна
Удалитель накипи (на основе
лимонной кислоты)
Избегайте контакта с глазами и кожей. При
попадании продукта в глаза, тщательно
промойте их водой.
Слив

15
Raindrain
X
Quattro
Trio
Magyar
Szerelés lásd a 40. oldalon
Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében
kesztyűt kell viselni.
6A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad
más tárgyakkal megterhelni!
6Gyermekek, valamint testileg, szellemileg fogyatékos vagy érzéke-
lésben korlátozott személyek nem használhatják felügyelet nélkül a
zuhanyrendszert. Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
6Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl.
szemek). Be kell tartani a megfelelő távolságot a zuhanyfej és a test
között.
6A zuhanyrendszert csak fürdéshez, mosakodáshoz és egészségügyi
tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbsé-
get kikell egyenlíteni!
Szerelési utasítások
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően
kell felszerelni, öblíteni és ellenőrizni
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra,
hogy a rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy
csempe), a fal szerkezete a termék felszerelésére alkalmas legyen, és ne
legyen gyenge pontja.
• A szűrőtömítéseket be kell szerelni a vízhálózatból származó
szennyeződések kiküszöbölésére. A beáramló szennyeződések akadá-
lyozhatják és /vagy teljesen tönkre is tehetik a csaptelep funkcióit. Az
ezekből adódó károkért a Hansgrohe nem felel.
• Ha a zuhany működik, akkor ennek a zuhanykarral együtt kb. 10 kg a
tömege. Ezért csak a falnak megfelelő rögzítő anyagot szabad használ-
ni! A mellékelt csavarok és tiplik csak tömör falakhoz használhatók.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Forróvíz javasolt hőmérséklete: 42°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Tisztítás (lásd a 42. oldalon)
Méretet (lásd a 31. oldalon)
Átfolyási diagramm (lásd a 32 - 39. oldalon)
Tartozékok (lásd a 41. oldalon)
Szerelési példák (lásd a oldalon 32 - 39)
Zuhanytálca közepe
Melegvíz
Hidegvíz
Ezen a területen a fal megerősítésére van szükség.
Falsík alatti szelep
Quattro négy-utas átalakító
Trio univerzális záró- és váltószelep
A fölösleges kimenetet vakdugóval kell lezárni.
Viseljen védkesztyűt
Viseljen szemvédőt
Természetes szivacs
Vízkőoldó (citromsav alapú)
Kerülje a szemmel és bőrrel való érintkezést. Ha a
termék a szembe jut, akkor bő vízzel mossa ki.
Lefolyó

1616
Raindrain
X
Quattro
Trio
Suomi
Asennus katso sivu 40
Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheutta-
mien tapaturmien estämiseksi.
6Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei
saa kuormittaa muilla esineillä!
6Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset
eivät saa käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai
huumeiden vaikutuksessa olevat henkilöt eivät saa käyttää suihkujärje-
stelmää.
6Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on
vältettävä.Suihkun ja vartalon välissä on oltava riittävä väli.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja puhdi-
stustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa
olevien standardien mukaisesti.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon,
että kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita
saumoja tai laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen
asennukseen eikä siinä ole heikkoja kohtia.
• Likasihdit on asennettava, jotta lian huuhtoutuminen vesijohtoverko-
sta voidaan välttää. Huuhtoutuvat likahiukkaset voivat häiritä hanan
toimintaa ja/tai vahingoittaa sen toimintaosia, Hansgrohe ei vastaa tästä
aiheutuneista vahingoista.
• Tätä tuotetta ei voi käyttää hydraulisesti tai termisesti ohjattujen läpivir-
tauskuumentimien yhteydessä.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Kuuman veden suosituslämpötila: 42°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Puhdistus (katso sivu 42)
Mitat (katso sivu 31)
Virtausdiagrammi (katso sivu 32 - 39)
Varaosat (katso sivu 41)
Asennusesimerkkejä (katso sivu 32 - 39)
Suihkualtaan keskusta
Lämmin vesi
Kylmä vesi
Tässä kohdassa seinää on vahvistettava
Upotettava venttiili
4-tiesäätöventtiili
Trio -sulku- ja säätöventtiili
Käyttömätön lähtöliitin on suljettava sulkutulpalla.
Käytä suojakäsineitä
Käytä silmäsuojuksia
Luonnonsieni
Kalkinpoistaja
(sitruunahappopohjainen)
Vältä silmä- ja ihokosketusta. Jos tuotetta pääsee
silmiin, huuhtele silmät perusteellisesti vedellä.
Veden poisvirtaus

17
Raindrain
X
Quattro
Trio
Svenska
Montering se sidan 40
Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att man kan undvika
kläm- och skärskadorgen werden.
6Armen som håller huvudduschen är bara konstruerad för detta; den får
inte belastas med andra föremål!
6Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder
får inte använda duschsystemet ensamma. Personer som är påverkade
av alkohol- eller droger får inte använda duschsystemet.
6Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex.
ögonen. Det måste finnas ett tillräckligt stort avstånd mellan duschen
och kroppen.
6Duschsystemet får bara användas till kroppshygien med bad och
dusch.
6Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten
måste utjämnas.
Monteringsanvisningar
• Ledningarna och blandaren måste monteras, spolas igenom och kontrol-
leras enligt de gällande normerna.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti
dėmesį, kad pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar
perkreiptų plytelių), sienų konstrukcija tiktų gaminiui montuoti ir neturėtų
jokių trūkumų.
• Smutsfiltren måste monteras så att inte smuts från ledningsnätet kan
tränga in. Smuts som spolas in kan påverka funktionen och/eller leda
till skador på funktionsdelar i armaturen. Hansgrohe frånsäger sig allt
ansvar för skador som kan härledas till detta.
• Denna produkt kan inte användas tillsammans med hydrauliskt och
termiskt styrda varmvattenberedare.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Rek. varmvattentemp.: 42°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Simbolio aprašymas
Använd inte silikon som innehåller ättiksyra!
Rengöring (se sidan 42)
Måtten (se sidan 31)
Pralaidumo diagrama (se sidan 32 - 39)
Reservdelar (se sidan 41)
Monteringsexempel (se sidan 32 - 39)
Mitten av duschkaret
Varmvatten
Kallvatten
Šioje zonoje būtinas sienos sutvirtinimas
Invändig ventil
Quattro Fyrvägsomkastare
Trio Universell avstängningsventil och omkastare
Det utlopp som inte behövs måste tätas med en
blindstopp.
Bär skyddshandskar
Bär ögonskydd
Natursvamp
Avkalkningsmedel (citrinos rūgšties
pagrindu)
Undvik ögon- och hudkontakt. Skulle produkten
hamna i ögonen så spola ur dem grundligt med
vatten.
Avlopp

1818
Raindrain
X
Quattro
Trio
Lietuviškai
Montavimas žr. psl. 40
Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite
pirštines.
6Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkrauna-
mas kitokiais daiktais!
6Dušo sistema uždrausta naudotis vaikams, taip pat suaugusiems su
fizine, dvasine negale ir (arba) sensorikos sutrikimais. Dušo sistema taip
pat uždrausta naudotis asmenims, apsvaigusiems nuo alkoholio arba
narkotikų.
6Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis
(pvz., akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
6Dušo sistema turi būti naudojama tik kūno higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal
galiojančias normas.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti
dėmesį, kad pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar
perkreiptų plytelių), sienų konstrukcija tiktų gaminiui montuoti ir neturėtų
jokių trūkumų.
• Turu būti įmontuoti tinkliniai filtrai:, jie apsaugo nuo kietųjų dalelių, kurios
gali patekti iš vandentiekio. Kietosios dalelės gali sutrikdyti santechnikos
jungčių darbą ir (arba) pakenkti jų funkcinėms dalims. „Hansgrohe“
neatsako už gedimus dėl neįmontuoto filtro.
• Šio produkto negalima naudoti kartu su hidrauliškai ir termiškai valdomu
tekančio vandens šildytuvu.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,2 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Rekomenduojama karšto vandens temperatūra: 42°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Valymas (žr. psl. 42)
Išmatavimai (žr. psl. 31)
Pralaidumo diagrama (žr. psl. 32 - 39)
Atsarginės dalys (žr. psl. 41)
Montavimo pavyzdžiai (žr. psl. 32 - 39)
Dušo padėklo centras
Šiltas vanduo
Šaltas vanduo
Šioje zonoje būtinas sienos sutvirtinimas
Potinkinis uždarymo vožtuvas
„Quattro“ 4-krypčių perjungimas
Užtvarinis ir perjungimo vožtuvas „Trio Universal“
Nenaudojamą išėjimą užaklinti.
Mūvėkite apsaugines pirštines
Dėvėkite akių apsaugines priemones
Natūrali kempinė
Nukalkintojas (citrinos rūgšties
pagrindu)
Venkite, kad produkto nepatektų į akis ir ant odos.
Patekus į akis, jas kruopščiai nuplaukite vandeniu.
Nutekėjimas

19
Raindrain
X
Quattro
Trio
Hrvatski
Sastavljanje pogledaj stranicu 40
Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i posjekotina
moraju nositi rukavice.
6Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša
i ne smije se opterećivati drugim predmetima!
6Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle
osobe ne smiju se koristiti sustavom tuša bez nadzora. Osobe koje su
pod utjecajem alkohola ili droga ne smiju se koristiti sustavom tuša.
6Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela
(npr. očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
6Sustav tuša se smije primjenjivati samo za kupanje, tuširanje i osobnu
higijenu.
6Velika razlika u pritisku između vruće i hladne vode mora biti izbalan-
sirana.
Upute za montažu
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim
normama.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da
čitava površina na koju se učvršćuje bude ravna (bez istaknutih fuga ili
krivljenja pločica), da je zidna konstrukcija primjerena montaži proizvo-
da te da nema slabih mjesta.
• Obvezno postavite mrežice za hvatanje prljavštine kako biste izbjegli
prodiranje onečišćenja iz vodovoda. Prljavština može dovesti do
djelomičnog ili potpunog oštećenja dijelova armature. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač Hansgrohe ne preuzima
nikakvu odgovornost.
• Ovaj proizvod se ne može rabiti uz hidraulički i termički regulirane
protočne bojlere.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Preporućena temperatura vruće vode: 42°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Čišćenje (pogledaj stranicu 42)
Mjere (pogledaj stranicu 31)
Dijagram protoka (pogledaj stranicu 32 - 39)
Rezervni djelovi (pogledaj stranicu 41)
Primjeri instalacija (pogledaj stranicu 32 - 39)
Sredina tuš-kada
topla voda
hladna voda
U ovom je području potrebno ojačanje zida.
Podžbukni ventil
Quattro četverostruki preusmjerivač
Trio Universal ventil za zatvaranje i ventil selektora
Potrebno je ostaviti zatvoren izlaz koji se ne koristi
Nosite zaštitne rukavice
Nosite zaštitne naočale
prirodna spužva
Sredstvo za uklanjanje kamenca
(na bazi limunske kiseline)
Izbjegavajte kontakt s očima i kožom. U slučaju
kontakta s očima, temeljito isperite s dosta vode.
Odvod

2020
Raindrain
X
Quattro
Trio
Türkçe
Montajı Bakınız sayfa 40
Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için
eldiven kullanılmalıdır.
6Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için
tasarlanmıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
6Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler göze-
timsiz olarak duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu
etkisinde olanlar duş sistemini kullanmamalıdır.
6Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenme-
lidir. Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden temizliği amaçları
doğrultusunda kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa,
bu basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara
göre yapılmalıdır.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme
yüzeyinin sabitleme planının tüm alanında bulunduğuna (derz veya
fayans kayması olmamalıdır), duvar yapısının ürünün montajı için uygun
olduğuna ve zayıf noktaları bulunmadığına dikkat edilmelidir.
• Şebeke borusunda kir oluşumunu önlemek için kir toplama eleklerinin
takılması gereklidir. Kirlenmeler işlevi olumsuz etkileyebilir ve/veya
armatürün işlev parçalarında hasarlara yol açabilir. Hansgrohe, bundan
dolayı kaynaklanabilecek hasarlara karşı sorumluluk üstlenmez.
• Bu ürün hidrolik ve termik kumandalı akış ısıtıcılarıyla bağlantılı olarak
kullanılmamalıdır.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,2 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Tavsiye edilen su ısısı: 42°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Temizleme (Bakınız sayfa 42)
Ölçüleri (Bakınız sayfa 31)
Akış diyagramı (Bakınız sayfa 32 - 39)
Yedek Parçalar (Bakınız sayfa 41)
Montaj Örneği (bakınız sayfa 32 - 39)
Duş küvetinin ortası
Sıcak su
Soğuk su
Bu alanda duvarın kalınlaştırılması gereklidir.
Sıva altı valfı
Quattro dört yollu değiştirme
Trio üniversal kapatma ve değiştirme valfı
Kullanılmayan çıkış bir kör tapayla izole edilme-
lidir.
Koruyucu eldiven kullanın
Göz koruyucu kullanın
Doğal Sünger
Kireç sökücü (Limon asidi temeli)
Gözlere ve cilde temasından kaçının. Eğer ürün
gözlere bulaşırsa, gözlerinizi su ile iyice yıkayın.
Akış
