DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PL Instrukcja obsługi / Instrukcja montażu 9
RU Руководство пользователя / Инструкция по
монтажу 10
SV Bruksanvisning / Monteringsanvisning 11
Metris Puro
31265000
Metris Puro
31024000 / 31025000
Metris Puro
31065000 / 31168000
Metris Puro CoolStart
31058000

Montage siehe Seite 12
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Prüfzeichen (siehe Seite 20)
Serviceteile (siehe Seite 19)
Durchflussdiagramm
(siehe Seite 16)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 16)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Installationskitt (siehe Seite 13)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Bedienung (siehe Seite 18)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• 31058000: Um eine Stagnation in
den Anschlussleitungen zu vermeiden,
muss nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die
Armatur in Griffstellung heiß und kalt
geöffnet werden bis eine gleichbleibende
Auslauftemperatur erreicht ist.
Reinigung
siehe beiliegende Broschüre
Justierung (siehe Seite 15)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Montageschlüssel #58085000
(siehe Seite 13)
2

Montage voir pages 12
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Classification acoustique et
débit (voir pages 20)
Pièces détachées (voir pages 19)
Diagramme du débit
(voir pages 16)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir pages 16)
Accessoires en option (ne fait pas
partie de la fourniture)
Mastic d'installation (voir pages 13)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Instructions de service (voir
pages 18)
• Hansgrohe recommande de ne pas utili-
ser le premier demi-litre le matin ou après
une période de stagnation prolongée.
• 31058000: Afin d'éviter une stagnation
dans les conduites de raccordement après
une inutilisation prolongée, il faut ouvrir
au moins une fois tous les 3 jours le roinet
en position chaud et froid, jusqu'à l'obten-
tion d'une température de sortie uniforme.
Nettoyage
voir la brochure ci-jointe
Etalonnage (voir pages 15)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
clé de montage #58085000
(voir pages 13)
3

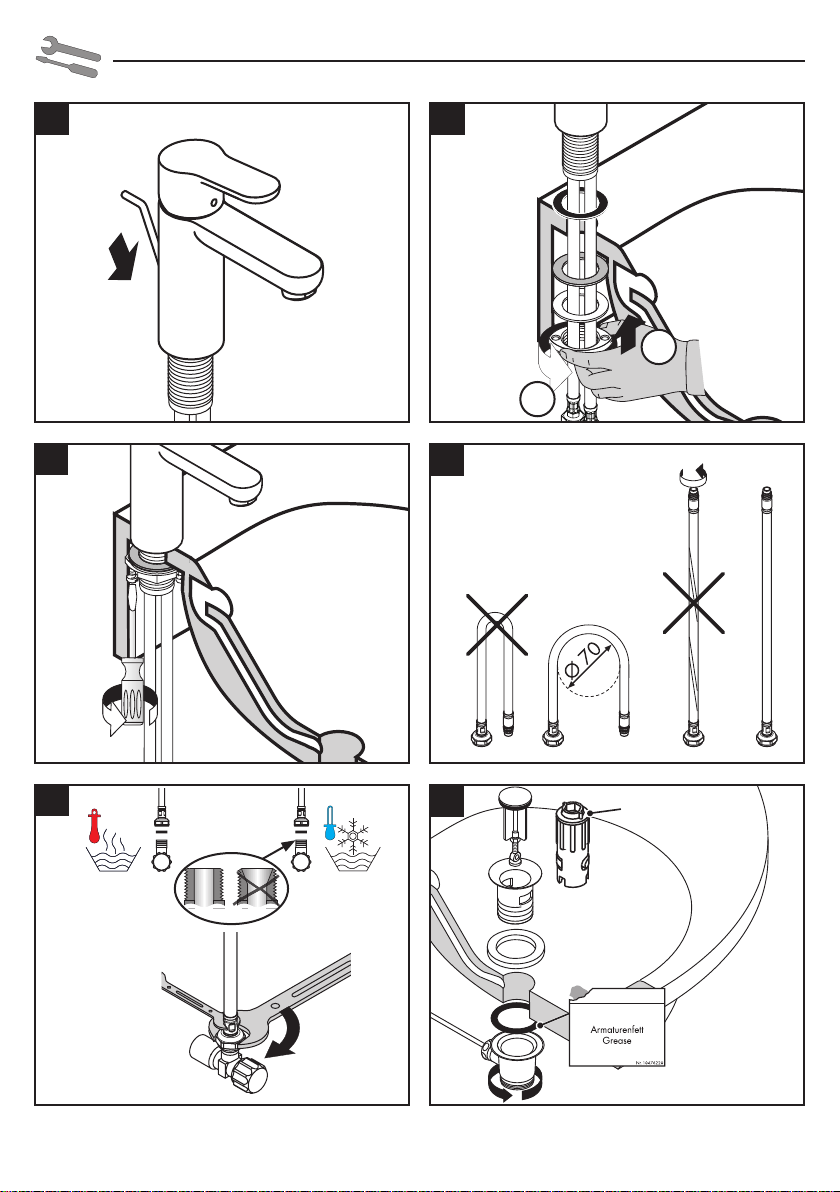

Assembly see page 12
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Test certificate (see page 20)
Spare parts (see page 19)
Flow diagram
(see page 16)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 16)
Special accessories (order as an
extra)
Installation putty (see page 13)
Do not use silicone containing acetic acid!
Symbol description
Operation (see page 18)
• Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a pro-
longed period of non-use.
• 31058000: After periods of prolonged
non-use, but at least every third day, the
fittings must be opened with the handle in
hot and cold position to prevent stagna-
tion in the connecting lines. Let the water
run until the water temperature is constant.
Cleaning
see enclosed brochure
Adjustment (see page 15)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
special tool #58085000
(see page 13)
4

Montaggio vedi pagg. 12
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Segno di verifica (vedi pagg. 20)
Parti di ricambio (vedi pagg. 19)
Diagramma flusso
(vedi pagg. 16)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 16)
Accessori speciali (non contenuto
nel volume di fornitura)
Mastice d'installazione (vedi pagg. 13)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Procedura (vedi pagg. 18)
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
• 31058000: Per evitare un ristagno nelle
condotte di allacciamento, dopo lunghe
pause senza utilizzo, almeno però ogni
terzo giorno, bisogna aprire il valvolame
nella posizione calda e fredda fino a
quando si è raggiunto una temperatura
d'uscita uniforme.
Pulitura
vedi il prospetto accluso
Taratura (vedi pagg. 15)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
chiave per montaggio #58085000
(vedi pagg. 13)
5

Montaje ver página 12
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Marca de verificación
(ver página 20)
Repuestos (ver página 19)
Diagrama de circulación
(ver página 16)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 16)
Opcional (no incluido en el sumi-
nistro)
Masilla (ver página 13)
No utilizar silicona que contiene ácido
acético!

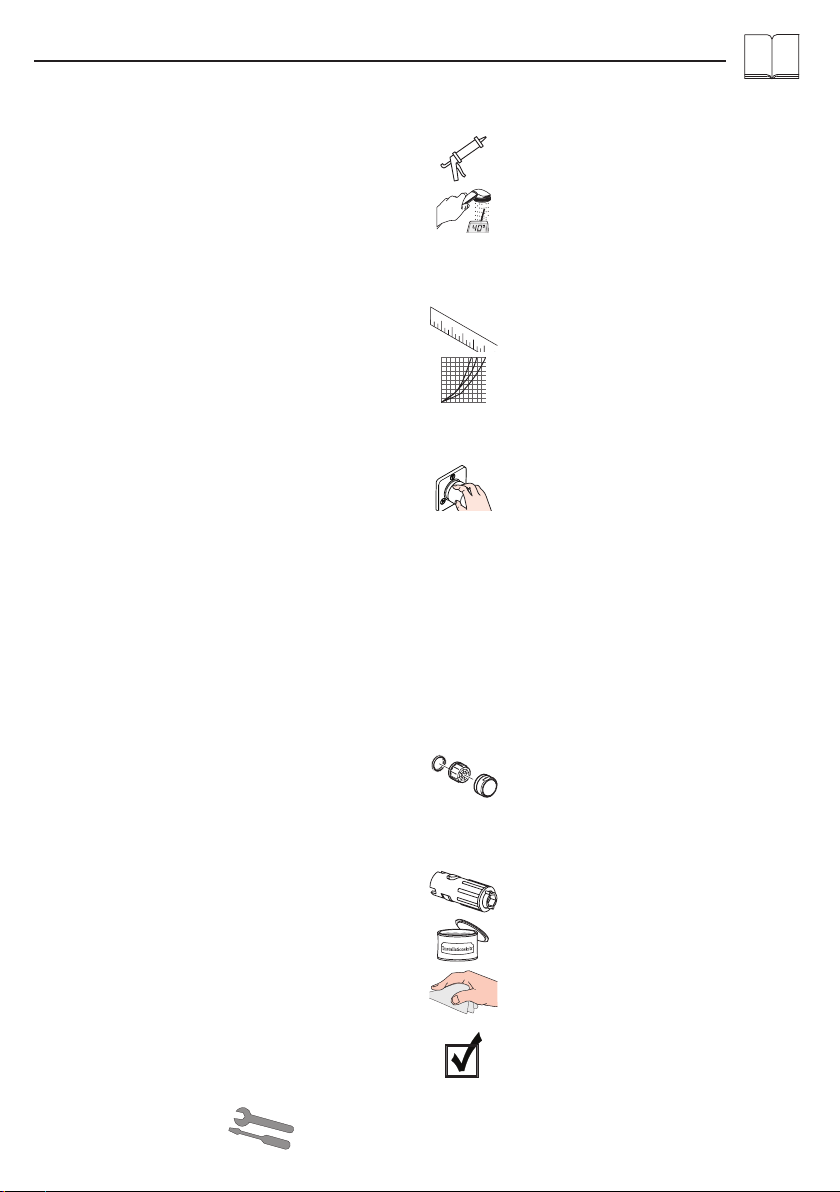

Descripción de símbolos
Manejo (ver página 18)
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
• 31058000: Para evitar un estancamiento
en las tuberías de conexión, tras una
inactividad prolongada, pero al menos
cada tres días, hay que abrir el grifo en la
posición de caliente y frío hasta obtener
una temperatura de salida constante.
Limpiar
ver el folleto adjunto
Ajuste (ver página 15)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Llave de montaje #58085000
(ver página 13)
6

Montage zie blz. 12
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Keurmerk (zie blz. 20)
Service onderdelen (zie blz. 19)
Doorstroomdiagram
(zie blz. 16)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 16)
Toebehoren (behoort niet tot het
leveringspakket)
Kit (zie blz. 13)
Gebruik geen zuurhoudende silicone!

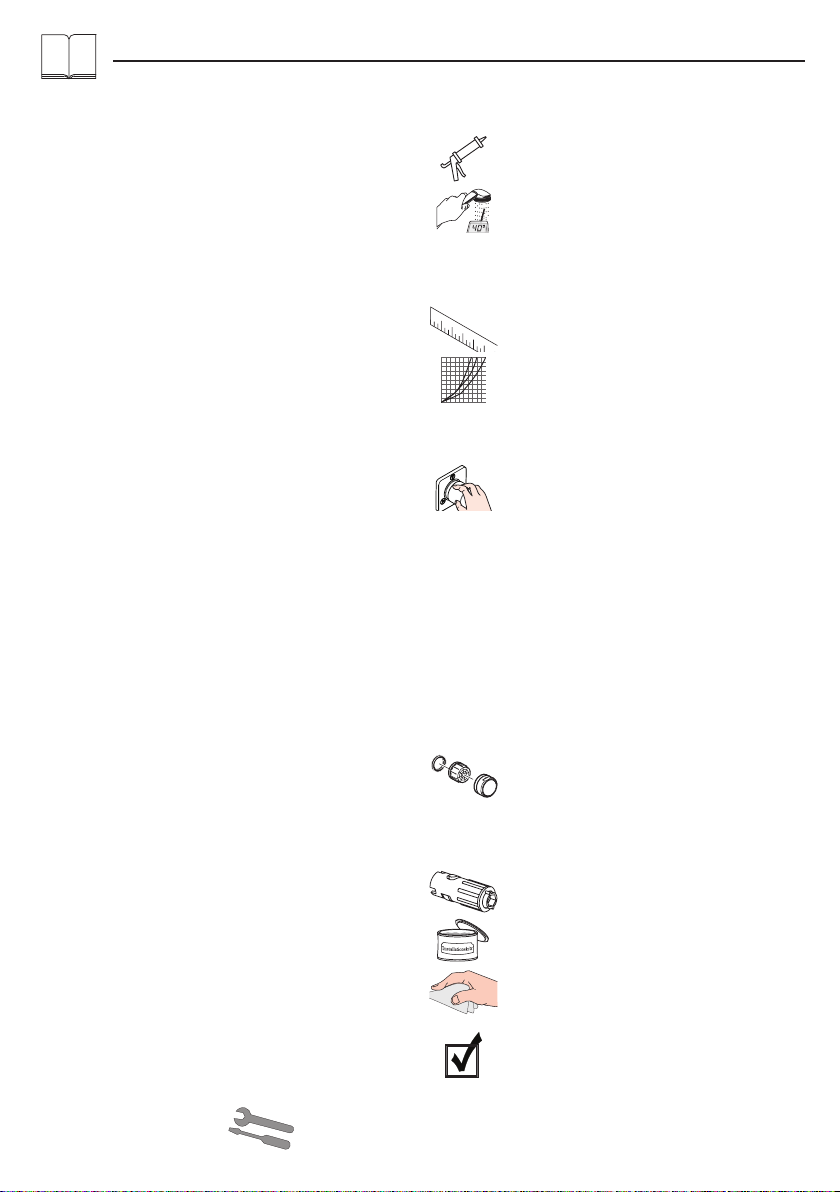

Symboolbeschrijving
Bediening (zie blz. 18)
• Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
• 31058000: Om stagnatie in de aansluit-
leidingen te vermijden, moet de armatuur
na langere bedrijfsonderbrekingen en
minstens alle drie dagen in de hete en
koude stand geopend worden tot een
constante uitlooptemperatuur bereikt is.
Reinigen
zie bijgevoegde brochure
Instellen (zie blz. 15)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
montagesleutel #58085000
(zie blz. 13)
7

Montering se s. 12
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Godkendelse (se s. 20)
Reservedele (se s. 19)
Gennemstrømningsdiagram
(se s. 16)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 16)
Specialtilbehør (ikke med i leve-
ringsomfang)
Kitt (se s. 13)
Der må ikke benyttes eddikesyreholdig
silikone!

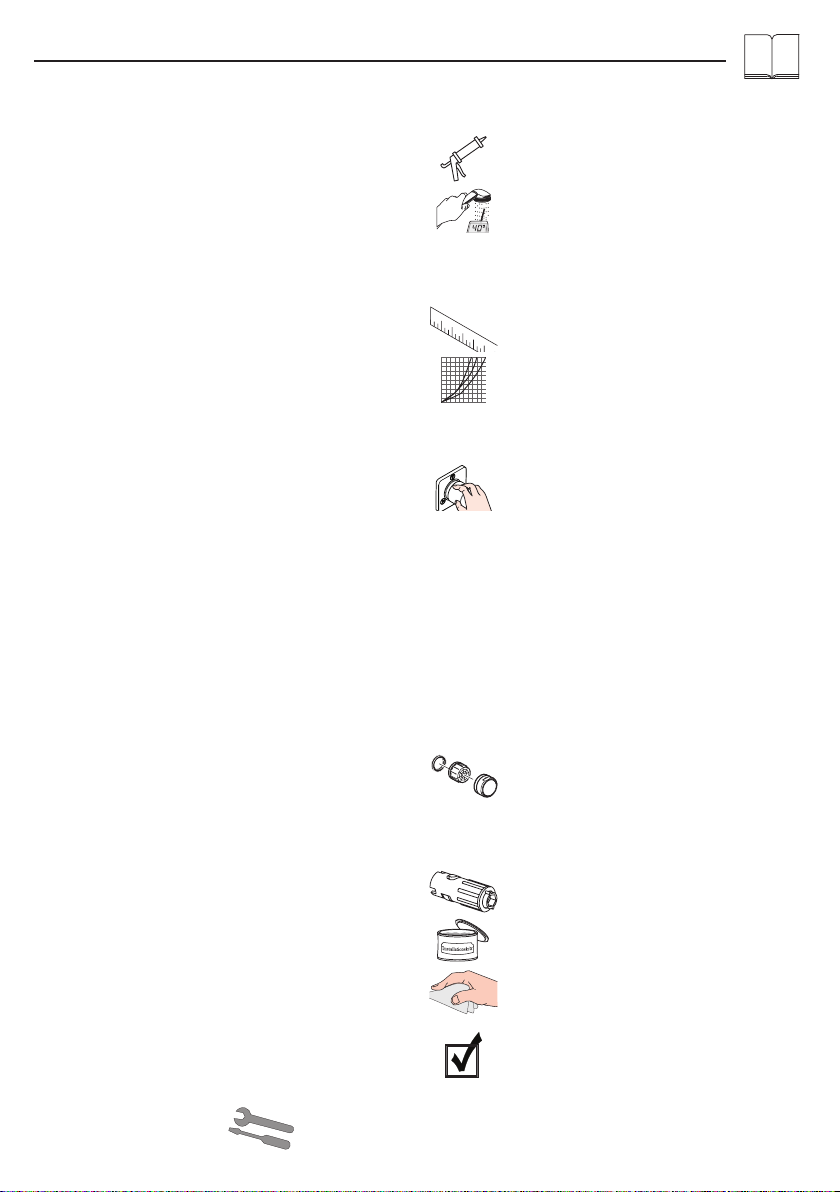

Symbolbeskrivelse
Brugsanvisning (se s. 18)
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som drik-
kevand.
• 31058000: For at undgå en stagnation
i tilslutningsledningerne, skal armaturet i
stilling varm og koldt åbnes efter længere
brugspauser dog mindst hver tredje dag
indtil der opnås en ufornadret udløbstem-
peratur.
Rengøring
se venligst den vedlagte brochure
Forindstilling (se s. 15)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Monteringsnøgle #58085000
(se s. 13)
8

Montaż patrz strona 12
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Znak jakości (patrz strona 20)
Części serwisowe
(patrz strona 19)
Schemat przepływu
(patrz strona 16)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 16)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Kit instalatorski (patrz strona 13)
Nie stosować silikonów zawierających kwas
octowy!

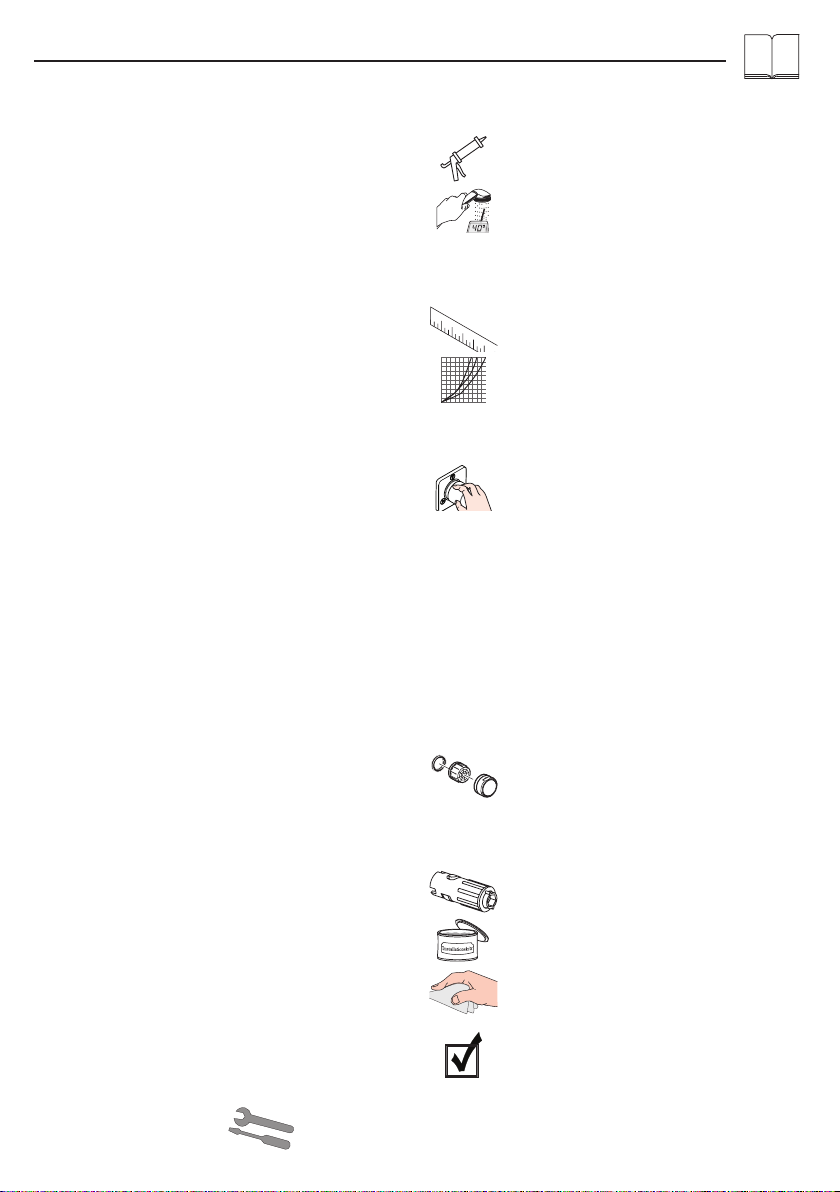

Opis symbolu
Obsługa (patrz strona 18)
• Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
• 31058000: W celu uniknięcia stagnacji
w przewodach doprowadzających, po
dłuższych przerwach w użytkowaniu,
przynajmniej jednak co trzy dni, należy
otworzyć armaturę w pozycji wody gorą-
cej i zimnej, aby osiągnąć temperaturę na
wylocie na stałym poziomie.
Czyszczenie
patrz dołączona broszura
Ustawianie (patrz strona 15)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Klucz montażowy #58085000
(patrz strona 13)
9

Монтаж см. стр. 12
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане за-
прещается закреплять другие предметы, например,
полуколонну.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Знак технического контроля
(см. стр. 20)
Κомплеκт (см. стр. 19)
Схема потока
(см. стр. 16)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 16)
Специальные принадлежно-
сти (не включено в объем поставки!)
Монтаж подводки (см. стр. 13)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Эксплуатация (см. стр. 18)
• Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
• 31058000: Во избежание стагнации
в подсоединительных проводах после
двительных пауз в использовании, ми-
нимум раз в три дня, арматуру нужно
открывать в горячем и холодном поло-
жении ручки, пока не будет достигнута
равномерная температура выходящей
воды.
Очистка
см прилагаемая брошюра
Подгонка (см. стр. 15)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Монтажный ключ #58085000
(см. стр. 13)
10

Montering se sidan 12
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart® (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Testsigill (se sidan 20)
Reservdelar (se sidan 19)
Flödesschema
(se sidan 16)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 16)
Specialtillbehör (medföljer ej
leveransen)
Installationskitt (se sidan 13)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Hantering (se sidan 18)
• Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
• 31058000: För att undvika en stagnering
i anslutningsledningarna måste blanda-
ren öppnas och spolas kallt och varmt tills
en jämn temperatur är uppnådd när den
inte har använts på länge, dock minst var
tredje dag.
Rengöring
se den medföljande broschyren
Justering (se sidan 15)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Monteringsnyckel #58085000
(se sidan 13)
11

12
SW 19 mm
(4 Nm)
SW 9 mm
5
1
4
2
3
58085000
max.
7 Nm
6
2.
1.
3 Nm

13
10 11
12
50 Ncm
11 9
758085000
max.
7 Nm
8 9
11

14
15
14
> 2 min
SW 22 mm
2 Nm
13
SW 22 mm

15
Justierung
+
2
13
45
67
60 °C 10 °C 0,3 MPa
0,3 МПа

16
Maße
Durchflussdiagramm Durchflussdiagramm
Maße
Metris Puro
31024000 / 31025000
Metris Puro
31024000
Metris Puro
31025000
G3/8
G3/8
94139000
96324000
94139007
EcoSmart
EcoSmart
2
1

17
Maße
Durchflussdiagramm
Metris Puro 31065000 / 31168000
Metris Puro CoolStart 31058000
Metris Puro
31065000
Metris Puro CoolStart
31058000
Metris Puro
31065000 / 31168000 /
31265000 / 31024000 /
31025000
Metris Puro CoolStart
31058000
Metris Puro
31168000
G3/8
Metris Puro
31265000
G3/8
Metris Puro
31265000
9413900094139007
G3/8
67 67
67
81
EcoSmart
EcoSmart
2
1

18
Bedienung Bedienung
Metris Puro
31024000 / 31025000 / 31065000 / 31168000 / 31265000
Metris Puro CoolStart
31058000
öffnen / ouvert / open /
aperto / abierto / open /
åbne / otworzyć /
открыть / öppna
schließen / fermé /
close / chiudere / cerrar /
sluiten / lukke /zamknąć /
закрыть / stänga
warm / chaud / hot /
caldo / caliente / warm /
varmt / ciepła /
горячая / varmt
kalt / froid / cold /
freddo / frío / koud /
koldt / zimna /
холодная / kallt
öffnen / ouvert / open /
aperto / abierto / open /
åbne / otworzyć /
открыть / öppna
schließen / fermé /
close / chiudere / cerrar /
sluiten / lukke /zamknąć /
закрыть / stänga
warm / chaud / hot /
caldo / caliente / warm /
varmt / ciepła /
горячая / varmt
kalt / froid / cold /
freddo / frío / koud /
koldt / zimna /
холодная / kallt

19
96324000
Metris Puro
31024000 / 31025000 / 31065000 / 31168000
Metris Puro CoolStart
31058000
Metris Puro
31265000
95618000
98355000
96338000
96338000
97406000
97406000
98193000
(32x2)
98193000
(32x2)
97209000
(M37x1,5)
SW 30 mm
92730000
92730000
95008000
95008000
98186000
(30x2)
98186000
(30x2)
96657000
97206000 (450 mm)
96316000 (900 mm)
SW 19 mm
95400000
(M24x1 - /7 l/min)
SW 22 mm
98749000
97548000
13961000
97360000
(M16x1 - 7 l/min)
97362000
94139000
94139007
98750000
98324000
EcoSmart®
95140000
(M4x20)
SW 4 mm
95140000
(M4x20)
SW 4 mm
97209000
(M37x1,5)
SW 30 mm
