Hans Grohe C 042200 Series Installation guide

C
04220XX0
E
04225XX0
S
04230XX0
Installation Instructions / Warranty

*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure
Pression d’eau recommandée Presión recomendada
en servicio
15 - 75 PSI
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 PSI
Recommended hot
water temp.
Température recommandée
d'eau chaude
Temperatura recomen-
dada del agua caliente
120� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua
caliente max.
176�F*
Flow rate Capacité nominale Caudal máximo 8 GPM @ 44
PSI
Installation Considerations
04220XX0 04225XX0 04230XX0
Trim, Thermostat with Volume Control
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thorough-
ly before beginning installation. Make sure
that you have all tools and supplies needed
to complete the installation.
This trim is for use with iBox Universal Plus
model 01850181 (not included).
•
•
•
To prevent scald injury, the maximum output
temperature of the shower valve must be
no higher than 120°F. In Massachusetts,
the maximum output temperature can be no
higher than 112° F.
Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
•
•
Technical Information / Données techniques / Datos tecnicos

3
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par
un plombier professionnel licencié.
Ce dispositif requiert une pièce intérieure
01850181.
Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
Pour empêcher des blessures par ébouillan-
tement, la température de sortie maximale
•
•
•
•
du robinet de douche ne doit pas excéder
120°F. Au Massachusetts, la température
de sortie maximale du robinet de douche ne
doit pas excéder 112°F.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et
l’endroit de l’achat) pour ce produit dans
un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.
•
Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe
recomienda que la instalación de esta uni-
dad esté a cargo de un plomero profesional
matriculado.
La unidad requiere una pieza interior de
válvula 01850181.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese
de tener las herramientas y los insumos
necesarios para completar la instalación.
•
•
•
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la
ducha no debe exceder los 120°F. En
Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe
exceder los 112°F.
•
•
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
abierto

4
English
Installation

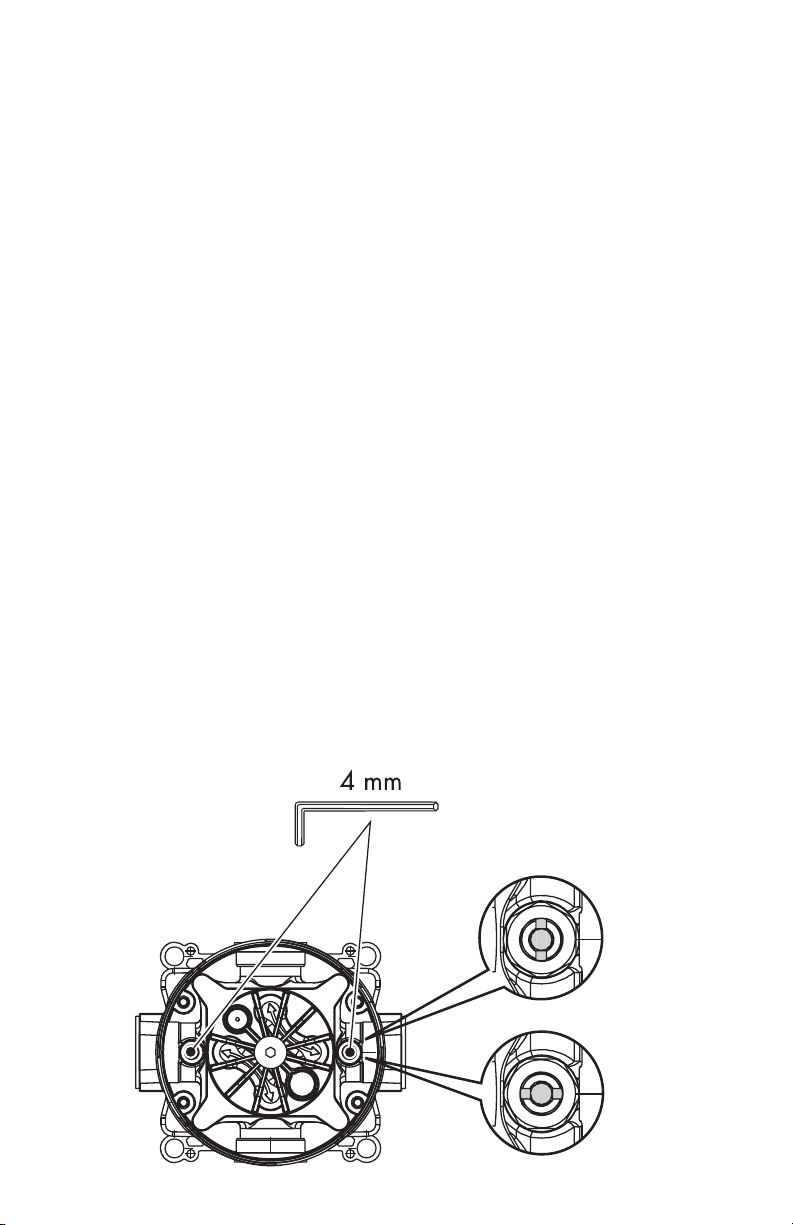

Close the stops using a 4 mm
Allen wrench.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
from the nished wall surface.
Flush the hot and cold supplies
(1) Remove the dust cover.
(2) Open the cold stop using a 4 mm Allen
wrench.
(3) Allow the cold supply to ush for at least ve
minutes.
(4) Close the cold stop.
(1) Remove the ushing block using a 5 mm Allen
wrench. Turn it 90° and reinstall.
(2) Open the hot stop.
(3) Allow the hot supply to ush for at least 5
minutes.
(4) Close the hot stop.
1.
2.
4 mm
2.
3.
4.
4.
1. 2. 4.
3.

5
Français Español
Installation
Fermez l’eau à les butées
d'arrêt d'isolation à l’aide
d’une clé hexagonale de 4
mm.
Coupez le protecteur de façon à ce qu’une
partie de ¹⁄₁₆ à ⅛ po soit à l’extérieur de la
surface du mur ni.
Instalación
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio con una
llave Allen de 4 mm.
Corte el protector de yeso de modo que
sobresalga ¹⁄₁₆" - ⅛" de la supercie de la
pared terminada.
Rincez les conduites d’alimentation de
l’eau chaude et de l’eau froide
(1) Retirez l’étiquette.
(2) Ouvrez l’eau froide à la butée d'arrêt
d'isolation à l’aide d’une clé hexagonale de 4
mm..
(3) Rincez le conduite de l’eau froide pour au
moins 5 minutes.
(4) Fermez l'eau froide à la butée d'arrêt
d'isolation.
Lave los suministros frío y caliente
(1) Retire la etiqueta.
(2) Abra el paso del agua fría en el cierre de
servicio con una llave Allen de 4 mm.
(3) Lave el suministro de agua fría para por lo
menos cinco minutos.
(4) Cierre el paso del agua fría en el cierre de
servicio.
(1) Retirez la vis de la pièce d’insertion aeu-
rante à l’aide d’une clé hexagonale de 5 mm.
Tournez-le à 90°, et réinstallez-le.
(2) Ouvrez l’eau chaude à la butée d'arrêt
d'isolation.
(3) Rincez le conduite de l’eau chaude pour au
moins 5 minutes.
(4) Fermez l'eau chaude à la butée d'arrêt
d'isolation.
(1) Retire el inserto de lavado con una llave
Allen de 5 mm. Gírelo 90° y reinstálelo.
(2) Abra el paso del agua caliente en el cierre
de servicio.
(3) Lave el suministro de agua caliente para por
lo menos cinco minutos.
(4) Cierre el paso del agua caliente en el cierre
de servicio.

6
English

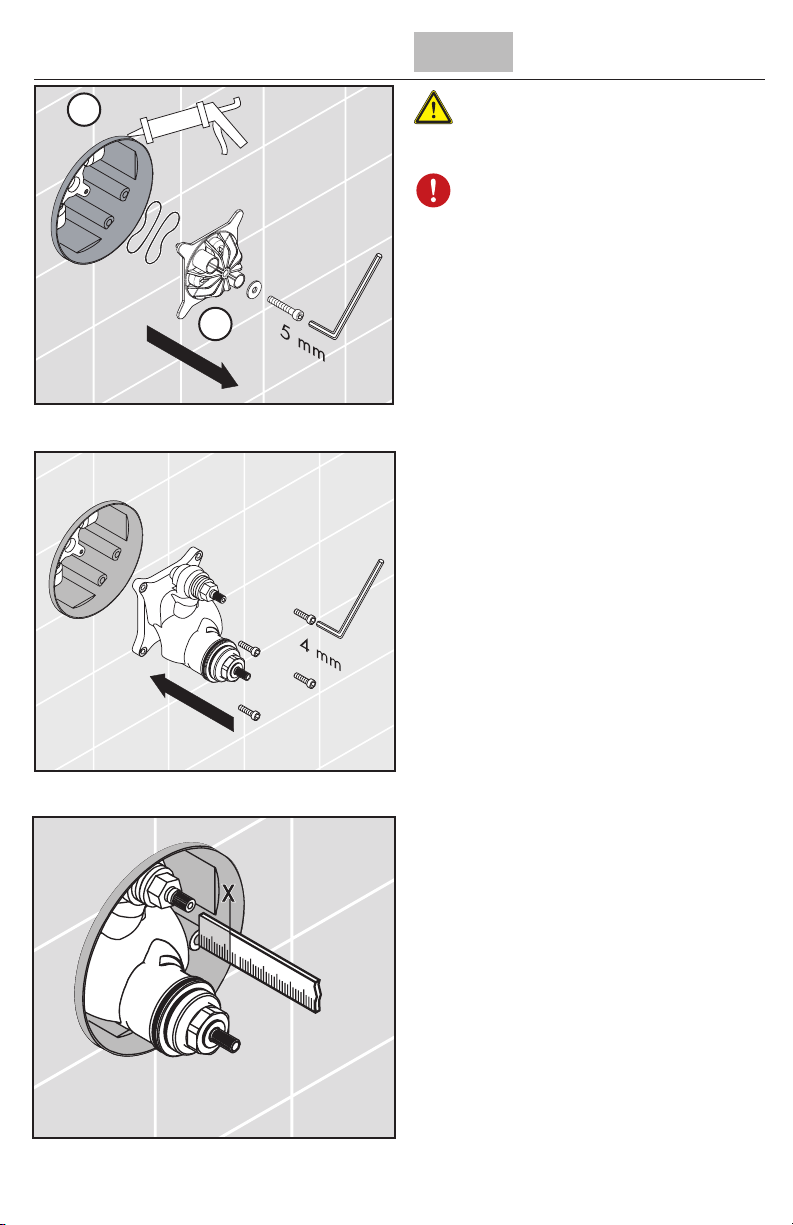

Seal the wall around the
plaster shield with waterproof
sealant (1).
Failure to seal the wall
can lead to possible water
damage.
Remove the ush insert screw using a 5 mm Allen
wrench (2).
Remove the ush insert and seals.
Insert the function block.
Install and tighten the function block screws using
a 4 mm Allen wrench.
Measure the distance from the front of the plaster
shield to one of the screw-in anges ("X").
1.
2.

7
Français Español
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité (1).
Si le mur n’est pas scellé,
l’eau pourrait éventuellement
causer des dommages.
Retirez la vis de la pièce d’insertion aeurante à
l’aide d’une clé hexagonale de 5 mm (2).
Retirez la pièce d’insertion aeurante et les
joints.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Selle la pared alrededor del
protector de yeso con un
sellador impermeable (1).
Si no se sella la pared, pueden
producirse daños por acción
del agua.
Quite los tornillos del inserto de lavado con una
llave Allen de 5 mm (2).
Retire el inserto de lavado y las juntas
Inserte el bloque de función.
Instale los tornillos del bloque de función con
una llave Allen de 4 mm.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction à l’aide d’une
clé hexagonale de 4 mm.
Mida la distancia entre la supercie de la pared
y la brida de tornillo. Anote esta medida (“x”).

8
English
Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Install the carrier plate so that the notch is at the
bottom.
Install the carrier plate screws.
Slide on the thermostatic mixer sleeve so that the
indexing mark is at the 12:00 position.
Screw on the volume control sleeve.
Install the escutcheon.

9
Français Español
Ajoutez ½ po à cette longueur « X ». Notez cette
nouvelle longueur.
Coupez les vis de façon à ce que celui-ci
dépasse de ½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Installez les vis de la plaque-support.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" +
X.
Abra el paso del agua en los cierres de servicio.
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Coloque los tornillos de la placa del portador.
Installez la douille thermostatique de façon à ce
que la marque de repère soit à la position 12:00.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo de manera que la marca
indicadora quede en posición de 12:00.
Instale el casquillo del llave de paso.
Instale el orón.

10
English
Place a dab of waterproof sealant at each grout
joint.
Lubricate the adapter stems with a small amount
of white plumber's grease (1).
Install the handle adapters and screws (2).
Tighten the screws using a 3 mm Allen wrench.
Install the volume control handle (1).
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that the
safety stop override button is at the 9:00 position
(2).
Tighten the handle screw using a 2.5 mm Allen
wrench.
1.
2.
1.
2.

11
Français Español
Appliquer une petite quantité de l’agent
d’étanchéité aux joints de coulis.
Coloque un poco de sellador a prueba de agua
en las uniones de la lechada de cemento.
Lubriez la tige de manoeuvre avec une petite
quantité de graisse de plomberie blanche (1).
Installez l’adaptateur de poignée (2). Serrez la
vis à l’aide d’une clé hexagonale de 3 mm.
Lubrique el vástago de la válvula con una peque-
ña cantidad de grasa blanca para plomería (1).
Instale el adaptador del mando (2). Apriete el
tornillo con una llave Allen de 3 mm.
Installe le poignée d'arrêt (1). Serrez la vis à
l’aide d’une clé hexagonale de 2 mm
Installez la poignée thermostatique de façon à
ce que le bouton de surpassement de la butée
de sécurité soit à la position 9:00 (2).
Serrez la vis à l’aide d’une clé hexagonale de
2.5 mm.
Instale el mando del llave de paso (1). Ajuste el
tornillo con una llave Allen de 2 mm.
Instale el mando termostatico de manera que el
botón de vencimiento de tope de seguridad se
encuentre en una posición de 9:00 (2).
Ajuste el tornillo del mando con con una llave
Allen de 2.5 mm.

12
English

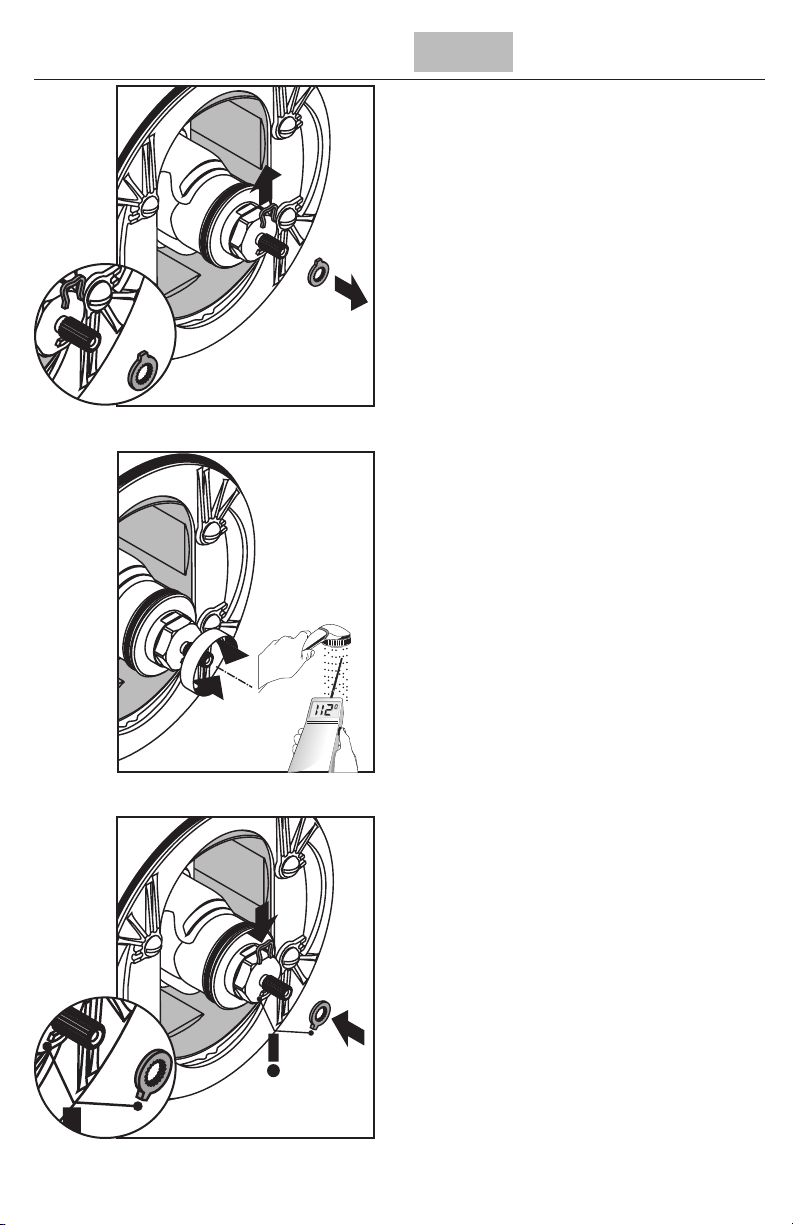

Set the high temperature limit
stop**
Turn the water on to one of the functions.
Turn the cartridge stem until the output water
is the desired high temperature, usually 110°
- 112° F**.
Replace the stop ring so that the tooth is against
the cartridge stop. Replace the clip.
It should not be possible to turn the stem further
counter-clockwise.
**Follow all applicable local plumbing codes when setting the
high temperature limit stop.
Remove the clip and stop ring from the cartridge
stem.

13
Français Español
Réglez la butée de limite
d’eau chaude**
Faites couler l’eau en utilisant l’une des fonctions.
Tournez la tige de la cartouche jusqu’à ce que
l’eau chaude soit à la température souhaitée,
normalement entre 43 et 44 °C (110 et 112
°F)**.
Remettez la bague de retenue en place de façon
à ce que la dent s’appuie sur la butée de la
cartouche. Remettez l’étrier en place.
La tige ne doit pas pouvoir tourner plus loin dans
le sens antihoraire.
Fije el tope de límite de alta
temperatura**
Abra el paso del agua a una de las funciones.
Gire el vástago del cartucho hasta que el agua
de salida tenga la temperatura alta deseada,
normalmente entre 43 et 44 °C (110 et 112
°F)**
Reemplace el aro de tope de manera que
el diente esté contra el tope del cartucho.
Reemplace la presilla.
No debería ser posible girar más el vástago en
sentido antihorario.
Retirez l’étrier et la bague de retenue de la tige
de la cartouche.
Retire la presilla y el aro de tope del vástago del
cartucho.

14
English
Justify the handle
Turn the water on to one of the functions.
Turn the cartridge stem until the output water is
100° F.
Install the handle so that the override button is
next to the 100° mark.
Tighten the handle screw.
Install the screw cover.
Remove the screw cover.
Loosen the handle screw.
Remove the handle.

15
Français Español
Réglez la poignée
Tournez la tige de la cartouche jusqu’à ce que
l’eau soit à une température de 100 °F.
Installez la poignée de façon à ce que le bouton
de surpassement soit près de la marque de
repère du manchon.
Serrez la vis de la poignée.
Ajuste el mando
Gire el vástago del cartucho hasta que el agua
de salida esté en100 °F.
Instale el mando de manera que el botón de
vencimiento se encuentre al lado de la marca
indicadora del casquillo.
Apriete el tornillo del mando.
Desserrez la vis de la poignée. Retirez la
poignée.
Aoje el tornillo del mando Retire el mando.

16

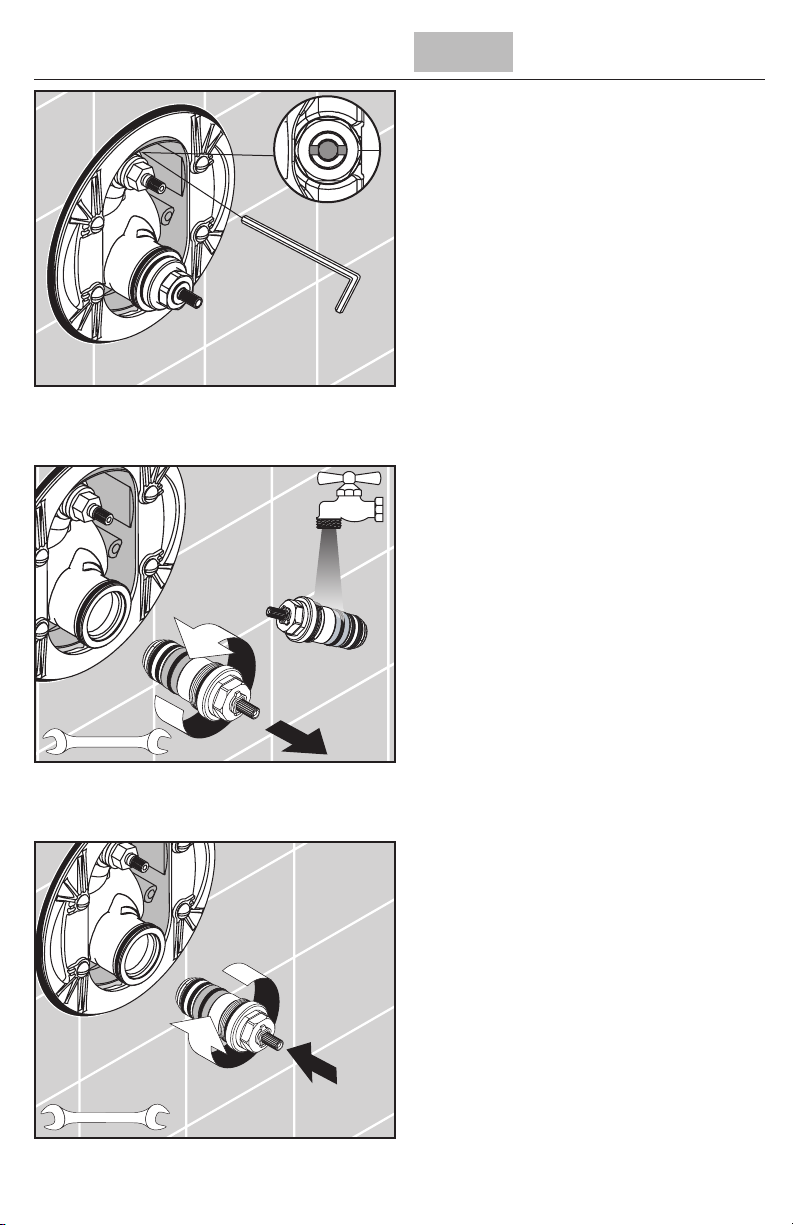

English
Clean the cartridge lters
Remove the trim.
Close both stops using a 4 mm Allen wrench.
Remove the thermostatic cartridge using a
wrench.
Rinse the lters using clear water.
Replace the thermostatic cartridge.
Open the stops.
Replace the trim.
4 mm

17
Français Español
Retirez le jeu de garniture.
Fermez l'eau à les butées d'arrêt d'isolation à
l'aide d'une clé hexagonale de 4 mm.
Retirez la cartouche thermostatique à l'aide
d'une clé.
Rinez les ltres avec l'eau claire.
Remplacez la cartouche thermostatique.
Ouvrez l'eau à lex butées d'arrêt d'isolation.
Remplacez le jeu de garniture.
Retire el juego de la pieza exterior.
Cierre el paso del agua en la entrada del
suministro o los cierres de servicio con una llave
Allen de 4 mm.
Retire el cartucho termostatico.
Lave los ltros.
Instale el cartucho termostatico.
Abra el paso del agua en la entrada del
suministro o los cierres de servicio con una llave
Allen de 4 mm.
Instale el juego de la pieza exterior.
Nettoyez les ltres Limpiar los ltros

18
Problem Possible Cause Solution
Insucient water Supply pressure inadequate Check water pressure
Cartridge lters dirty Clean the lters (see page
16)
Showerhead or handshower lter dirty Clean the lter
Crossow: hot water forced into
cold water supply or vice versa
when mixture is closed
Check valves dirty or worn Clean check valves, replace
if necessary
Output temperature does not
correspond with temperature
marked on handle
Handle not justied Justify the handle
Water heater set too low Increase the hot water
temperature
Safety stop button not operating Button and/or spring are dirty or worn Clean spring and button,
replace if necessary
Handle hard to turn Cartridge dirty or worn Replace cartridge
Shower or spout dripping Volume control cartridge dirty or worn Clean or replace volume
control cartridge
Temperature regulation not
possible
(new installation) Hot and cold supplies
are reversed
Turn the function block
180°
Thermostatic cartridge dirty or worn Replace the thermostatic
cartridge
Troubleshooting
Dépannage
Dysfonctionnement Origine Solution
Pas assez d´eau Pression d´alimentation insusante
Filtre de l´élément thermostatique
encrassé
Joint-ltre de douchette encrassét
Contrôlez la pression
Nettoyez les ltres (voir p.
16)
Nettoyez le joint-ltre entre
la douchette et le exible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet fermé
Clapet anti-retour encrassé ou
défectueux
Nettoyez le clapet anti-
retour ou le changez
éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
Clapet anti-retour encrassé ou
défectueux
Réglez le thermostat
Le réglage de la température n´est
pas possible
L´élément thermostatique est encrassé
ou entartré
La pièce de base a une alimentation
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche) ou
elle est montée à l´envers
Nettoyez l´élément
thermostatique ou le
changez éventuellement
Montez le bloc de fonction
à 180°

19
Dysfonctionnement Origine Solution
Bouton à pression du verrouillage de
sécurité défectueux
Ressort défectueux
Bouton à pression entartré
Nettoyez le ressort ou bien
le bouton à pression, le
changez éventuellement
Fonctionnement de la poignée dicile Mécanisme d´arrêt défectueux Changez le mécanisme
d´arrêt
La douchette ou le bec verseur goutte De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
Nettoyez le mécanisme
d´arrêt
ou le changez
éventuellement
Problema Causa Solución
Sale poca agua presión insuciente
ltro del termoelemento sucio
ltro de la ducha sucio
comprobar presión
limpiar ltro (ver página 16)
limpiar / cambiar ltros entre
exo y ducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
válvula antirretorno sucia o pierde limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
termostato no ha sido ajustado ajustar termostato
No es posible regular la temperatura termoelemento sucio/lleno de cal
cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180°
limpiar / cambiar
termoelemento
girar embellecedor en 180°
Botón de tope no funciona muelle defecto
botón lleno de cal
limpiar / cambiar
Llave de paso va duro montura dañada cambiar montura
Llave de paso pierde agua suciedad/cal en el asiento de la
junta o montura dañada
limpiar / cambiar montura
Troubleshooting

20
Replacement Parts / Pièces détachées / Repuestos
XX = Finishes / Couleurs / Acabados
00 = chrome
62 = oil rub bronze
82 = brushed nickel
83 = polished nickel
92 = rubbed bronze
96551xx1
29x3
48x3
95550xx0
96446xx0
96454000
98793000
94282000
94073000
94074000
94009000
13595000
13596XX0
96451000
96435000
95037000
96525000
88769xx0
88772xx0
88768xx0
88771xx0
95555xx1
88770xx0
88773xx0
95181000
95181000
96435000
96451000
95181000
