Hans Grohe Allegro E 14801XX1 User manual

Bar Faucets
Installation Instructions / Warranty
Allegro E
14801XX1
HighArc

2
English
Technical Specification
Recommended water pressure 14.7 - 72.5 PSI
Recommended hot water temp. 120° - 140° F*
Hole size in mounting surface 1-1/2”
Max. mounting surface thickness 2 3/8”
Max. flow rate 2.2 GPM
*Please know and follow all applicable local codes when setting the temperature on the water heater.
Installation Considerations
For best results, Hansgrohe recommends that this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly before beginning installation. Make sure
that you have all tools and supplies needed to complete the installation.
The hot and cold supply hoses connect to the stops with 3/8” compression fittings
(included).
Flush the hot and cold supplies thoroughly before installing this faucet. Debris in the
water line may damage the ceramic cartridge.
•
•
•
•
HighArc Bar Faucets
06688XX0 Solaris E
06696XX0 Stratos E
06699XX0 Metro E
06857XX0 Talis S
Allegro E 14801XX1
see page 5

3
Installation
Push the spout into place on the faucet. Tighten
the spout set screw.
Install the hot and cold supply lines to the stops
with 3/8” compression fittings (included).
Use two wrenches, as shown, to prevent the supply
hoses from twisting.
Place the faucet and sealing washer on the mount-
ing surface.
If the mounting surface is less than 1 3/8”, install
the plastic washer, fiber washer, friction washer,
and mounting nut.
If the mounting surface is greater than 1 3/8”,
omit the plastic washer.
Tighten the mounting nut. Tighten the tensioning
screws.
English
Do not allow either hose to twist.
Twisting the supply hose may cause
it to loosen from the faucet, which
may cause water damage.
For proper operation of the faucet, the hot supply
should be on the left, and the cold supply should
be on the right.
Turn on the water and check all connections for
leaks.

4
Install the handle
Install the handle screw on the cartridge stem.
Tighten only 4 turns.
Place the handle over the stem and handle screw.
Press it firmly into place.
Use a 4 mm Allen wrench to finish tightening the
screw.
Install the screw cover.
User Instructions
Push the handle to the right to turn the water on. Push it back to the left to turn the water off.
Swivel the handle forward for cooler water, backward for warmer water.
If the flow of water diminishes, remove and clean the aerator.
Faucet “Lay Down” Function
To provide clearance for opening a window, or for
ease of cleaning, the faucet can be laid down on
the counter without uninstalling it. Pull up on the
faucet body, then gently lay the faucet down on
the countertop. Do not pull the faucet by the neck!
When replacing the faucet, make sure that the pin
on the bottom of the faucet goes into the hole on
the base. Push the faucet down firmly against the
base.
English

5

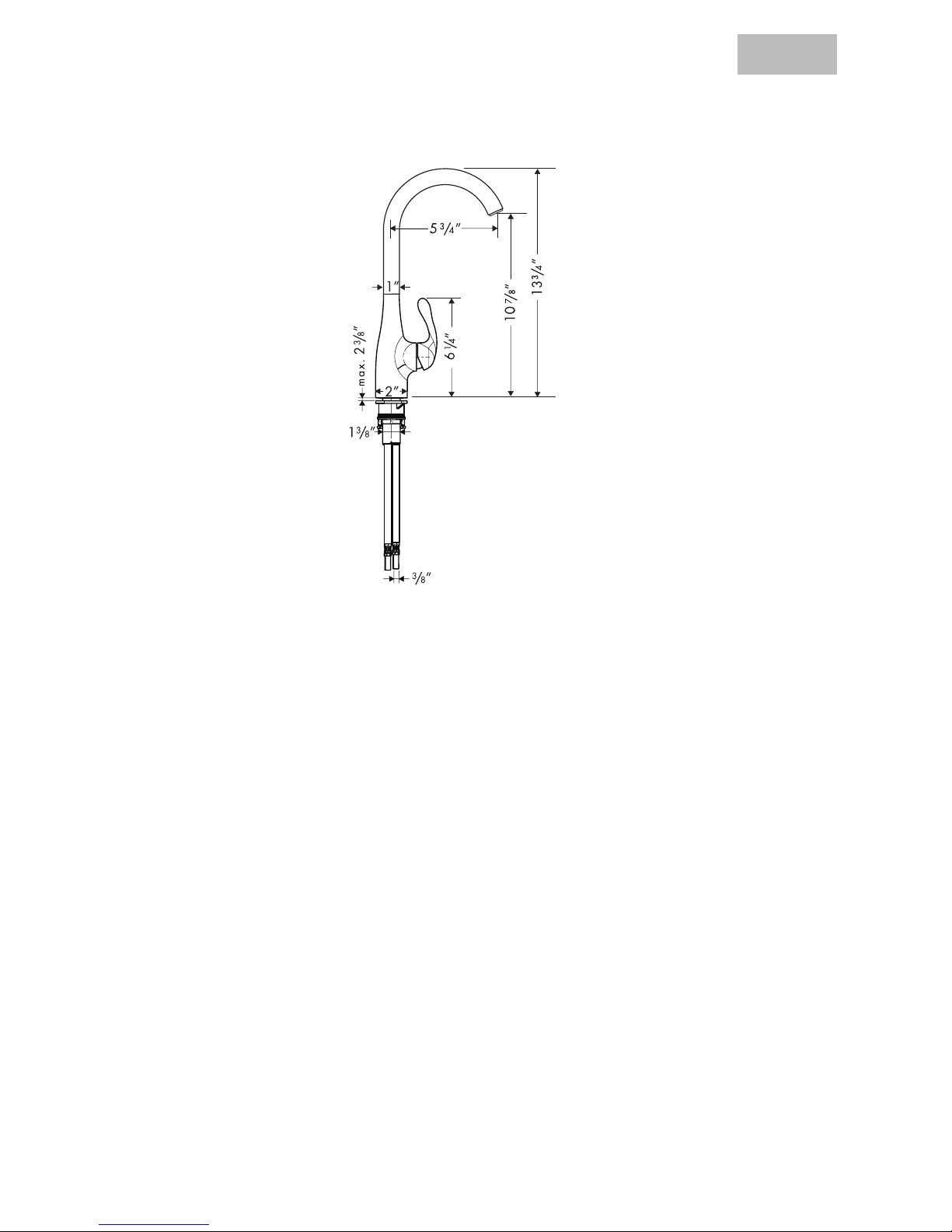

Allegro E Bar Faucet
14801XX1
Technical Specification
Recommended water pressure 14.7 - 72.5 PSI
Recommended hot water temp. 120° - 140° F*
Hole size in mounting surface 1-1/2”
Max. mounting surface thickness 2 3/8”
Max. flow rate 2.2 GPM
*Please know and follow all applicable local codes when setting the temperature on the water heater.
Installation Considerations
For best results, Hansgrohe recommends that this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly before beginning installation. Make sure
that you have all tools and supplies needed to complete the installation.
The hot and cold supply hoses connect to the stops with 3/8” compression fittings
(included).
Flush the hot and cold supplies thoroughly before installing this faucet. Debris in the
water line may damage the ceramic cartridge.
•
•
•
•
English

6
Install the hot and cold supply hoses on the stops
with 3/8” compression fittings (included). Use two
wrenches, as shown, to prevent the hoses from twist-
ing and becoming loosened from the faucet.
Do not allow either hose to twist.
Twisting the supply hose may cause
it to loosen from the faucet, which
may cause water damage.
Turn on the water and check all connections for leaks.

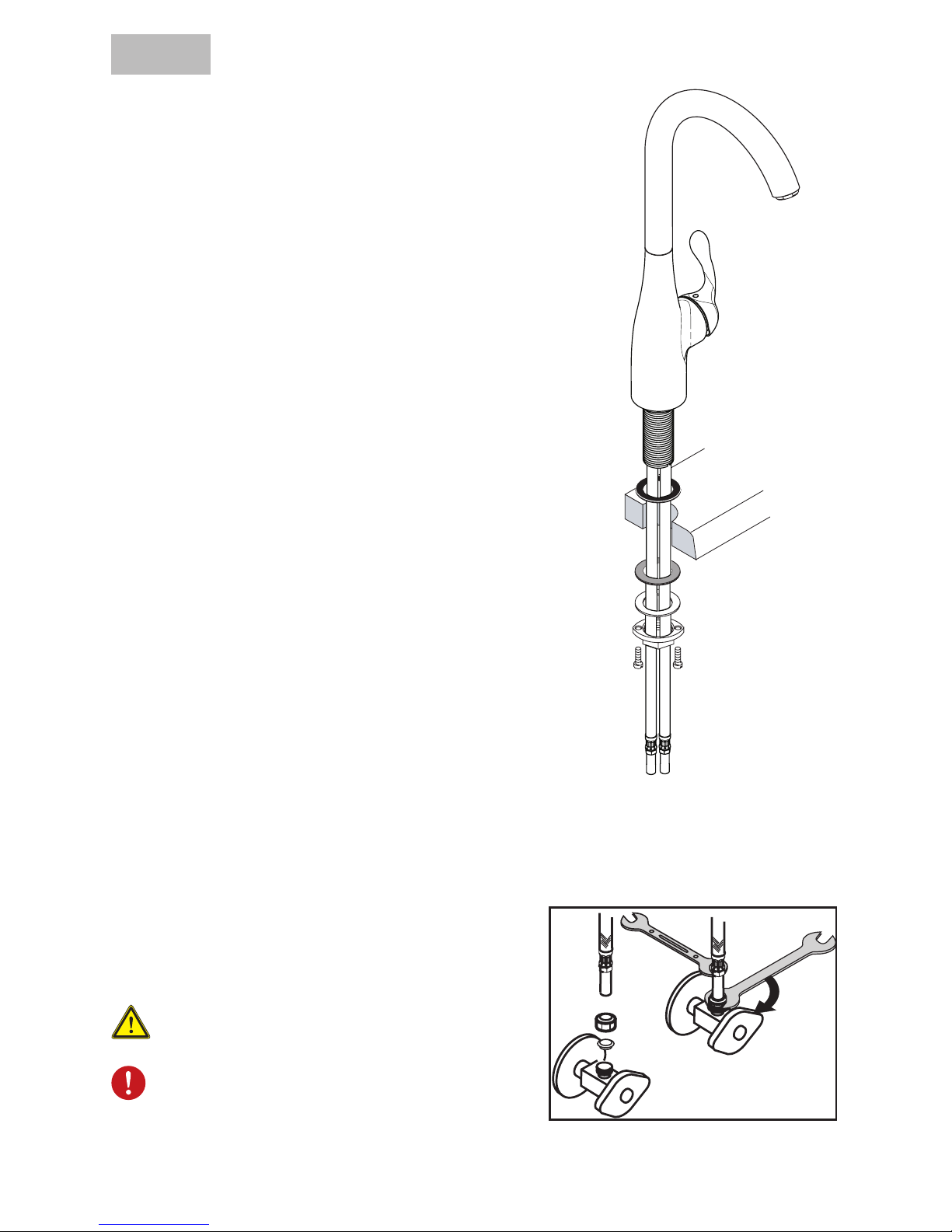

14801XX1 Installation
Position the faucet and sealing ring on the mounting
surface.
Install the fiber washer, metal washer, and mounting
nut. Tighten the tensioning screws.
English

7

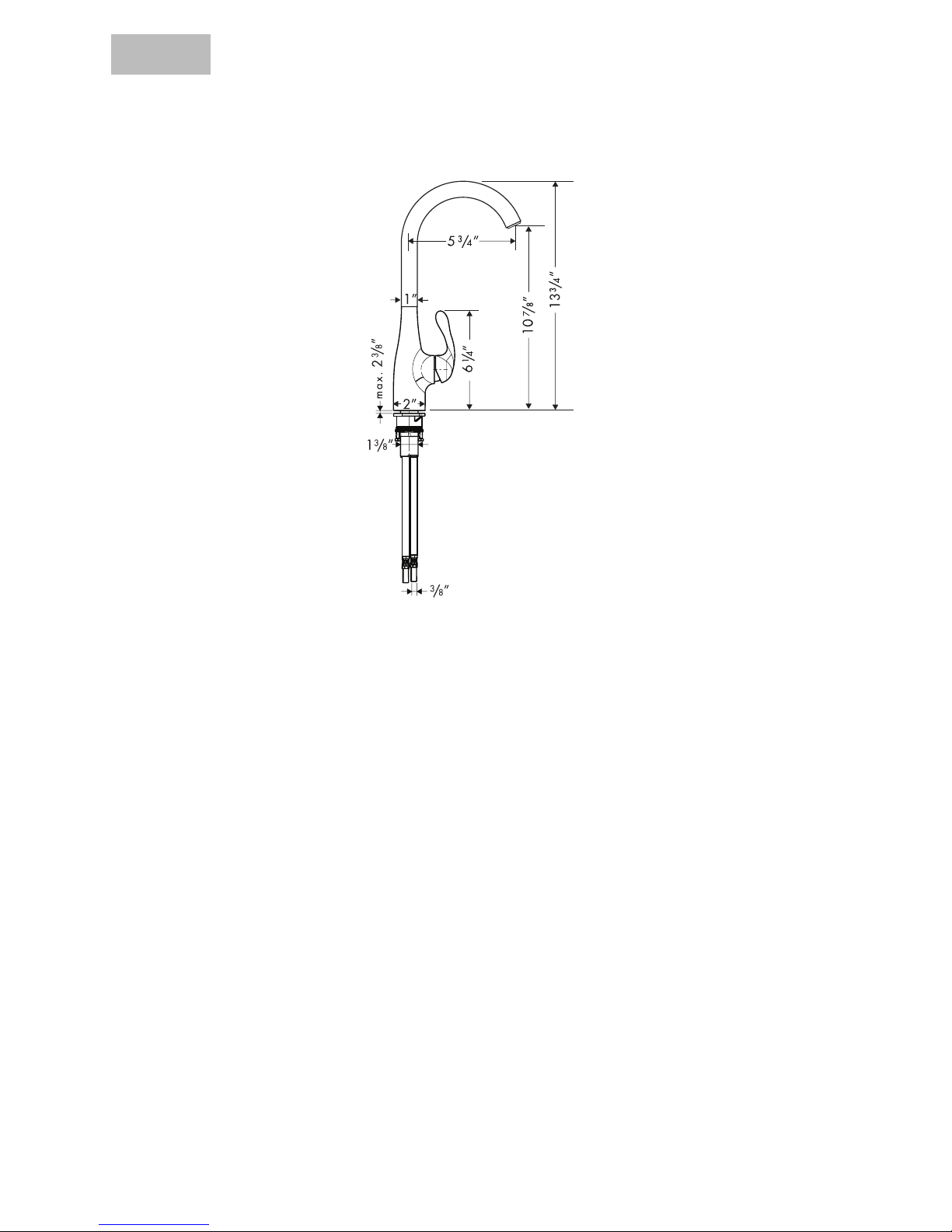

Données techniques
Pression d’eau recommandée 14,7 - 72,5 psi
Température recommandée pour l’eau chaude 120° – 140°F*
Dimension du trou dans la surface de montage 1-1/2 po
Profondeur maximale de la surface de montage 2 3/8 po
Débit 2,2 gpm max.
tuyaux d’arrivée de 3/8 po - requièrent des raccords à compression de 3/8 po (non com-
pris)
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température
du chauffe-eau. Dans le Massachusetts, la température d’un chauffe-eau ne doit pas excéder 112°F.
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du matériel nécessaires pour l’installation.
Les tuyaux d’arrivée d’eau chaude et d’eau froide requièrent des raccords à compression
de 3/8 po (compris).
•
•
•
Robinet de bar HighArc
06688XX0 Solaris E
06696XX0 Stratos E
06699XX0 Metro E
06857XX0 Talis S
Français
Allegro E 14801XX1
voir p. 10

8
Installation du robinet
Enclenchez le bec en col de cygne sur le corps du
robinet.
Serrez la vis.
Placez l’anneau d’étanchéité et le robinet sur la
surface de montage.
Installez la rondelle de plastique, la rondelle en
fibre, la rondelle de friction et l’écrou de montage.
Si l’épaisseur du comptoir dépasse 1 3/8 po
(3,5 cm) ou si l’espace disponible est insuffisant,
omettez la rondelle de plastique.
Serrez l’écrou de montage et les vis de serrage.
Connectez les tuyaux d’arrivée d’eau chaude et
d’eau froide aux tuyaux d’alimentation à l’aide de
raccords à compression de 3/8 po (9,5 mm) (non
compris).
Assurez-vous que les tuyaux ne s’entortillent pas.
Servez-vous de deux clés, tel qu’illustré dans le
schéma. Serrez fermement à l’aide des clés.
Français
Assurez-vous qu’aucun des tuyaux
n’est entortillé.
Un tuyau tordu d’arrivée d’eau peut
devenir détaché du robinet, qui
causera une fuite.
Ouvrez l’eau. Vérifiez l’étanchéité de tous les
raccords.

9
Installation de la poignée
Installez la vis de la poignée sur la tige. Serrez 4
tours complets.
Placez la poignée sur la tige et vissez la poignée.
Appuyez bien fermement sur la poignée pour la
fixer en place.
Utilisez une clé hexagonale de 4 mm pour finir de
serrer la vis.
Installez le cache-vis.
Instructions à l’intention de l’utilisateur
Le bec pivote complètement à 360o.
Poussez la poignée vers la droite pour ouvrir l’eau. Repoussez-la vers la gauche pour
fermer l’eau. Faites pivoter la poignée vers l’avant pour obtenir de l’eau plus froide et vers
l’arrière pour de l’eau plus chaude.
Si le débit d’eau diminue, retirez le aérateur et nettoyez-le.

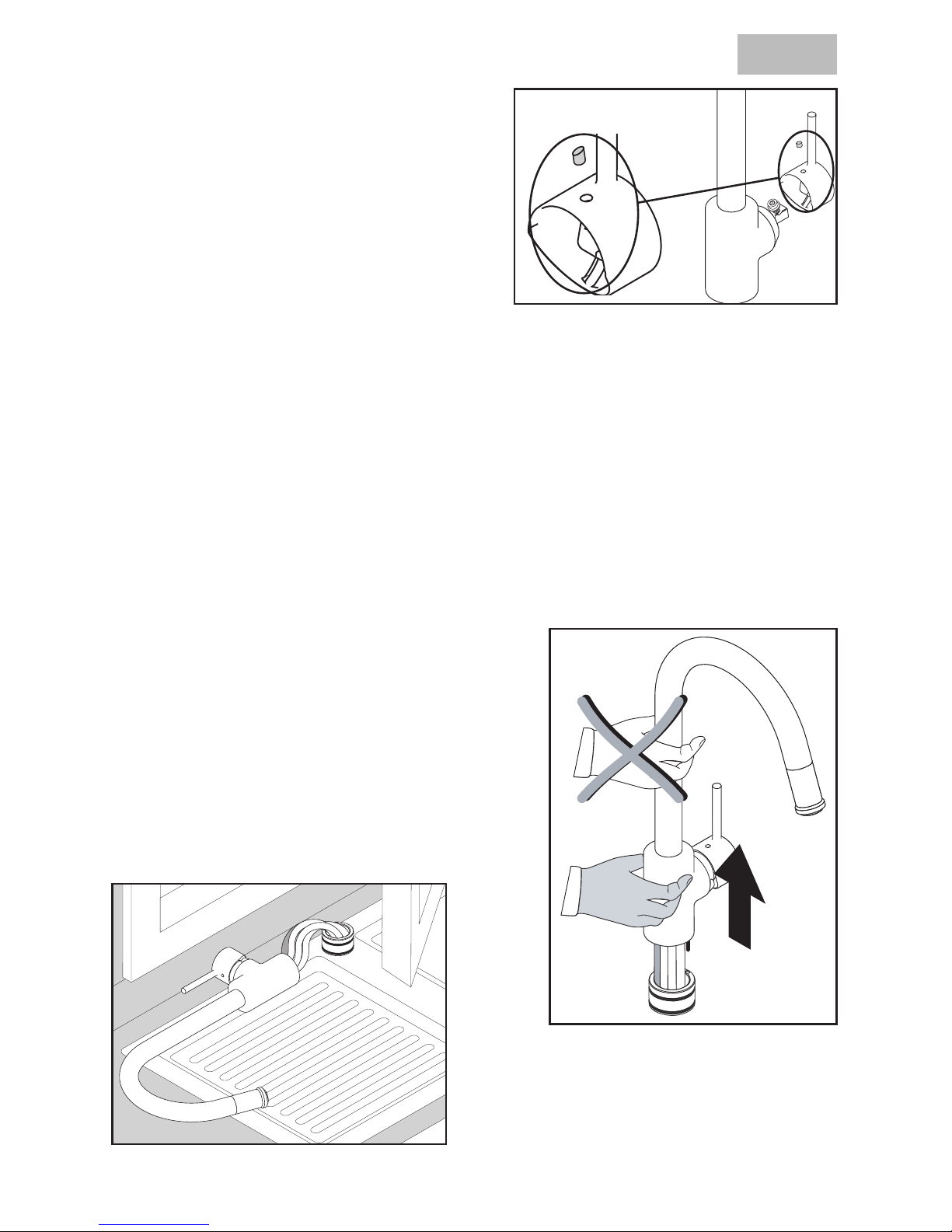

Fonction commodité « Lay Down » du robinet
Si vous avez besoin d’espace supplémentaire
pour ouvrir une fenêtre ou encore pour nettoyer,
vous pouvez déposer le robinet sur le comptoir
sans avoir à le désinstaller. Tirez sur le corps du
robinet et déposez délicatement le robinet sur le
comptoir. Ne tirez pas sur le robinet par le bec!
Lorsque vous remettez le robinet en place, assurez-
vous que la tige du bas du robinet s’insère dans
l’orifice de la base. Poussez fermement le robinet
vers le bas, sur la base.
Français

10
Données techniques
Pression d’eau recommandée 14,7 - 72,5 psi
Température recommandée pour l’eau chaude 120° – 140°F*
Dimension du trou dans la surface de montage 1-1/2 po
Profondeur maximale de la surface de montage 2 3/8 po
Débit 2,2 gpm max.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du matériel nécessaires pour l’installation.
Les tuyaux d’arrivée d’eau chaude et d’eau froide requièrent des raccords à compression
de 3/8 po (compris).
•
•
•
Allegro E Robinet de Bar
14801XX1
Français

11
Installation du robinet 14801XX1
Placez l’anneau d’étanchéité et le robinet sur la surface de
montage.
Installez la rondelle en fibre, la rondelle de friction et l’écrou
de montage.
Serrez l’écrou de montage et les vis de serrage.
Connectez les tuyaux d’arrivée d’eau chaude et
d’eau froide aux tuyaux d’alimentation à l’aide
de raccords à compression de 3/8 po (9,5 mm)
(compris).
Servez-vous de deux clés, tel qu’illustré dans le
schéma. Serrez fermement à l’aide des clés.
Assurez-vous qu’aucun des tuyaux
n’est entortillé.
Un tuyau tordu d’arrivée d’eau peut
devenir détaché du robinet, qui
causera une fuite.
Ouvrez l’eau. Vérifiez l’étanchéité de tous les
raccords.
Français

12
Replacement Parts
1 flange 96468XX0
2 nut 96461000
3 cartridge 92730000
4 aerator 13085XX0
5 connection hose 96316001
6 fixing set 95049000
7 sealing set 92646000
8 plastic washer 97523000
9 axial ring 97558000
10 screw 97662000
11 handle screw 96059000
12 seal 95008000
13 handle, Solaris 06981XX0
14 handle, Stratos 06983XX0
15 handle, Metro 06984XX0
16 handle, Talis S 06985XX0
17 screw cover 96338000
18 handle, Allegro E 98597XX1
19 spout 96521XX0
20 connection hose 98600001
21 aerator 94010XX0
22 3/8” compression 88513000
fittings (pr.)
XX = color
00 = Chrome
86 = Steel Optik
22
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
19
7
6
10
11
12
20
21
18
1
2
3
9
22

13
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very different materials to comply with the needs of
the market with regard to design and functionality. To avoid damage and returns, it is necessary to consider certain
criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the follow-
ing points when cleaning faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause
considerable damage.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive effect, such as unsuitable cleaning powders, sponge
pads, or micro fiber cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the
cleaner on the fixture longer than necessary.
Regular cleaning can prevent calcification.
When using spray cleaners, spray first onto a soft cloth or sponge. Never spray directly onto the faucet as drop-
lets can enter openings and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the effect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
•
•
•
•
•
•
•
•
•
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très différents pour répondre aux
besoins du marché en termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors
du nettoyage de ces produits afin d’éviter de les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les
précautions suivantes lors du nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spécifiquement pour les articles de robinetterie et de
douche.
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique
ou acétique car ils pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-
éponge ou chiffons microfibre non appropriés.
•
•
•
•

14
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products which are purchased by a consumer in the United States after March 1,
1996, and installed in either the United States or Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any
product or part of the product that proves defective because of improper workmanship and/or material, under normal
installation, use, service and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical
or cannot be timely made, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family, or household
purposes, this warranty extends for as long as you own the product and the home in which the product is originally
installed. If you purchased the product for use primarily for any other purpose, including, without limitation, a commer-
cial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe and Commercial products, and (ii) for
5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration, or (2) the use of abrasive or caustic cleaning
agents or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instruc-
tions. (3) Conditions in the home such as excessive water pressure or corrosion.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils
suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le
produit sur les articles de robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chiffon. Ne vaporisez
jamais directement sur un robinet : des gouttelettes pourraient s’infiltrer dans les ouvertures et les interstices et
endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinette-
rie; rincez donc avec de l’eau propre après utilisation de ces produits.
Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner
des blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
•
•
•
•

15
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for
installation or reinstallation of the product (including but not limited to proper packaging and shipping costs), or
for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
1492 Bluegrass Lakes Parkway
Alpharetta GA 30004
Toll-free [phone].
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe
Inc. 1492 Bluegrass Lakes Parkway, Alpharetta, Georgia 30004, Attention: Technical Service, if required by
Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage
prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED
UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES
NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH
THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY
(INCLUDING MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may have other rights which
vary from State to State. You may be required by law to give us a reasonable opportunity to correct or cure any failure
to comply before you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible
defect. Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and
maintenance of the product. If you have questions at any time about the use, installation, or performance of your
Hansgrohe product, or this warranty, please call or write to us or call us toll-free at 800 334 0455.

Hansgrohe, Inc. •1490 Bluegrass Lakes Parkway •Alpharetta, GA 30004
Tel. [phone] •Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions •Part No. 90551001-03 •Revised 09/2008
