Hans Grohe AXOR 800 mm 45420 Series User manual

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ Assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
FI ⁄ Käyttöohje ⁄ Asennusohje 15
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 16
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 17
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 18
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 19
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρμολόγησης 20
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 21
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 22
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 23
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 24
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 25
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 26
JP ⁄ 取扱説明書 ⁄ 施工説明書 27
UA ⁄ Інструкції з використання ⁄ Інструкція по збірці 28
AR ⁄ ⁄29
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 30
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 31
HE ⁄ ⁄32
Lesezeichen
Deutsch 02
Français 03
English 04
Italiano 05
Español 06
Nederlands 07
Dansk 08
Português 09
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Українська 28
 29
Türkçe 30
Magyar 31
32

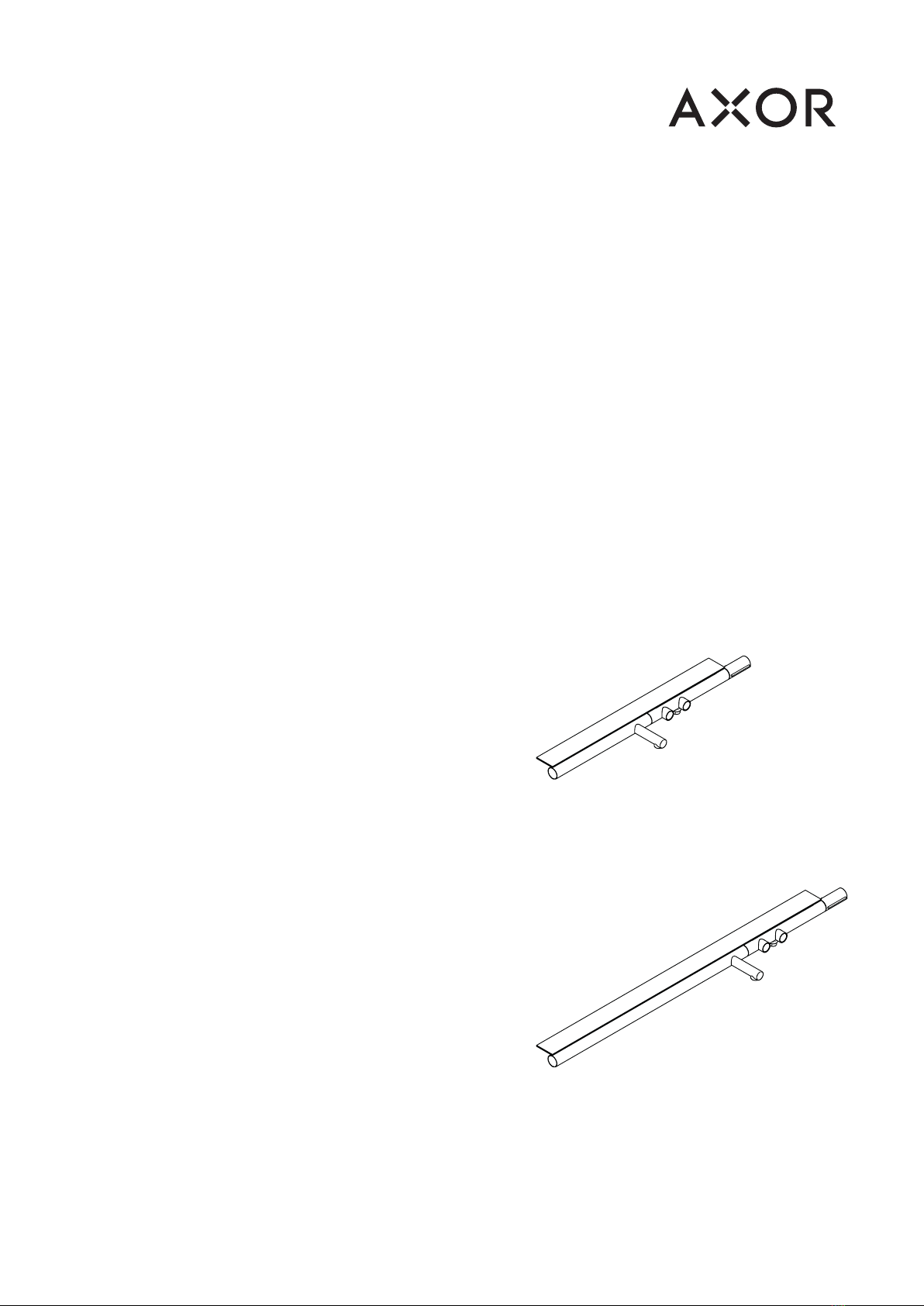

AXOR 1200 mm
45421XXX
AXOR 800 mm
45420XXX

02
DE
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt
werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und ⁄ oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht benutzen.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen müssen
ausgeglichen werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gültigen Normen montiert, gespült
und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
⁄ Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan ist
(keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
⁄ Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Thermostat in Verbindung mit Durchlauferhitzern
⁄ Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell
vorhandene Drossel ausgebaut werden.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Anschlussmaße: 150±12 mm
Anschlüsse G 1⁄2: kalt rechts - warm links
Thermische Desinfektion: 70°C ⁄ 4 min
⁄ Eigensicher gegen Rückfließen
⁄ Das Produkt ist ausschließlich für Trinkwasser konzipiert!
SYMBOLERKLÄRUNG
Kein essigsäurehaltiges Silikon verwenden!
JUSTIERUNG (siehe Seite 36)
Nach erfolgter Montage muss die Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist erforderlich wenn die an der Entnahme-
stelle gemessene Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
W A R T U N G
⁄ Rückflussverhinderer müssen gemäß EN 806-5 regelmäßig in Übereinstim-
mung mit nationalen oder regionalen Bestimmungen auf ihre Funktion
geprüft werden (mindestens einmal jährlich).
⁄ Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte der
Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt werden.
MASSE (siehe Seite 33)
DURCHFLUSSDIAGRAMM (siehe Seite 33)
freier Durchfluss
 Wanneneinlauf
 Handbrause
SERVICETEILE (siehe Seite 38)
REINIGUNG (siehe Seite 37)
BEDIENUNG (siehe Seite 36)
PRÜFZEICHEN (siehe Seite 39)
MONTAGE (siehe Seite 34)
STÖRUNG URSACHE ABHILFE
⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen
⁄ Schmutzfangsieb der Regeleinheit verschmutzt ⁄ Schmutzfangsiebe vor dem Thermostat und auf der Regel-
einheit reinigen
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und Schlauch reinigen
⁄ Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder umgekehrt ⁄ Rückflussverhinderer verschmutzt ⁄ defekt ⁄ Rückflussverhinderer reinigen ggf. austauschen
⁄ Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein ⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren
⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwassertemperatur erhöhen auf 42 °C bis 60 °C
⁄ Temperaturregelung nicht möglich ⁄ Regeleinheit verkalkt ⁄ Regeleinheit austauschen
⁄ Warm- und Kaltwasseranschlüsse wurden vertauscht ⁄ Anschlüsse ändern
⁄ Durchlauferhitzer schaltet bei Thermostatbetrieb nicht ein ⁄ Schmutzfangsiebe verschmutzt ⁄ Schmutzfangsiebe reinigen ⁄ austauschen
⁄ Rückflussverhinderer sitzt fest ⁄ Rückflussverhinderer austauschen
⁄ Drossel in der Handbrause nicht ausgebaut ⁄ Drossel aus der Handbrause entfernen
⁄ Brause oder Auslauf tropft ⁄ Schmutz oder Ablagerungen auf dem Dichtsitz, Absperr-
oberteil beschädigt ⁄ Absperroberteil austauschen

03 FR
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et⁄ou motoriques d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la douche.
Le produit ne doit pas servir de poignée. Monter pour cela une poignée séparée.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
⁄ Lors du montage de ce produit par du personnel qualifié, veiller à ce que la
surface de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage du
produit et ne présente aucun point fragile.
⁄ Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
Mitigeur thermostatique en fonctionnement avec de chauffe-eau-instantané
⁄ Si besoin, retirer le limiteur de débit sur la douchette.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Dimension d´arrivée: 150±12 mm
Raccordement G 1⁄2: froide à droite - chaude à gauche
Désinfection thermique: 70°C ⁄ 4 min
⁄ Avec dispositif anti-retour
⁄ Le produit est exclusivement conçu pour de l'eau potable!
DESCRIPTION DU SYMBOLE
Ne pas utiliser de silicone contenant de l'acide acétique!
ETALONNAGE (voir pages 36)
Le montage terminé, contrôler la température de l’eau puisée au mitigeur
thermostatique. Un étalonnage est nécessaire si la température de l’eau
mitigée mesurée au point de puisage diffère sensiblement de celle affichée
sur le thermostat.
ENTRETIEN
⁄ Les clapets anti-retour doivent être examinés régulièrement conformément
à la norme EN 806-5 ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois par an).
⁄ Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très chaude et
très froide.
DIMENSIONS (voir pages 33)
DIAGRAMME DU DÉBIT (voir pages 33)
débit libre
 Bec déverseur
 Douchette
PIÈCES DÉTACHÉES (voir pages 38)
NETTOYAGE (voir pages 37)
INSTRUCTIONS DE SERVICE (voir pages 36)
CLASSIFICATION ACOUSTIQUE ET DÉBIT
(voir pages 39)
MONTAGE (voir pages 34)
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Pas assez d´eau ⁄ Pression d´alimentation insuffisante ⁄ Contrôler la pression
⁄ Filtre de l´élément thermostatique encrassé ⁄ Nettoyer les filtres devant le mitigeur thermostatique et sur la
cartouche
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la douchette et le flexible
⁄ Circulation opposée, l´eau chaude est comprimée dans
l´arrivée d´eau froide et vice versa avec robinet fermé ⁄ Clapet anti-retour encrassé ou défectueux ⁄ Nettoyer le clapet anti-retour ou le changer éventuellement
⁄ La température à la sortie ne correspond pas à la tempéra-
ture de réglage ⁄ Le thermostat n´a pas été réglé ⁄ Régler le thermostat
⁄ Température d'eau chaude trop basse, pas d´eau froide ⁄ Augmenter la température d´eau chaude entre 42°C et
60°C
⁄ Le réglage de la température n´est pas possible ⁄ Cartouche thermostatique entartrée ⁄ Changer la cartouche thermostatique
⁄ Les raccords d'eau chaude et d'eau froide ont été intervertis ⁄ Modifier les raccords
⁄ Le chauffe-eau instantané ne s´allume pas lors de
l´utilisation du thermostat ⁄ Filtres encrassés ⁄ Nettoyez ⁄ changez les filtres
⁄ Clapet anti-retour bloque ⁄ Changez le clapet antiretour
⁄ Réducteur de débit non démonté ⁄ Démonter le réducteur de débit de la douchette
⁄ La douchette ou le bec verseur goutte ⁄ De la saleté ou de l´incrustation sur le siège, mécanisme
d´arrêt défectueux ⁄ Changez le mécanisme d´arrêt

04
EN
SAFETY NOTES
Gloves should be worn during installation to prevent crushing and cutting injuries.
The product may only be used for bathing, hygienic and body cleaning purposes.
Children as well as adults with physical, mental and⁄or sensoric impairments must
not use this product without proper supervision. Persons under the influence of
alcohol or drugs are prohibited from using this product.
The product may not be used as a holding handle. A separate handle must be
installed.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and tested as per the applicable
standards.
⁄ The plumbing codes applicable in the respective countries must be observed.
⁄ During installation of the product by qualified trained personnel, make sure that the
entire fastening surface is even and smooth (no protruding seams or tile offset), that
the finish of the wall is suitable to apply the product and has no weak points.
⁄ The product is not designed to be used with steam baths!
Thermostatic mixer in conjunction with combination boilers
⁄ If fitting a hand shower remove the water limiter from the shower.
SPECIAL INFORMATION FOR UK
If installing this product with a pump, please be aware that it has to have negative
head switching. This product will not function with a positive head pump.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Centre distance: 150±12 mm
Connections G 1⁄2: cold right - hot left
Thermal disinfection: 70°C ⁄ 4 min
⁄ Safety against backflow
⁄ The product is exclusively designed for drinking water!
SYMBOL DESCRIPTION
Do not use silicone containing acetic acid!
ADJUSTMENT (see page 36)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the output
differs from the temperature set on the thermostat.
MAINTENANCE
⁄ The check valves must be checked regularly according to EN 806-5 in
accordance with national or regional regulations (at least once a year).
⁄ To guarantee the smooth running of the thermostat, it is necessary from
time to time to turn the thermostat from total hot to total cold.
DIMENSIONS (see page 33)
FLOW DIAGRAM (see page 33)
free flow
 Bath Spout
 Hand shower
SPARE PARTS (see page 38)
CLEANING (see page 37)
OPERATION (see page 36)
TEST CERTIFICATE (see page 39)
ASSEMBLY (see page 34)
FAULT CAUSE REMEDY
⁄ Insufficient water ⁄ Supply pressure inadequate ⁄ Check water pressure (If a pump has been installed check
to see if the pump is working).
⁄ Regulator filter dirty ⁄ Clean filter in front of the mixer and on the MTC-thermo car-
tridge
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower and hose
⁄ Crossflow, hot water being forced into cold water pipe, or
vice versa, when mixer is closed ⁄ Backflow preventers dirty or leaking ⁄ Clean backflow preventers, exchange if necessary
⁄ Spout temperature does not correspond with temperature
set ⁄ Thermostat has not been adjusted ⁄ Adjust thermostat
⁄ Hot water temperature too low ⁄ Increase hot water temperature to 42 °C to 60 °C
⁄ Temperature regulation not possible ⁄ thermo cartridge calcified ⁄ Exchange thermo cartridge
⁄ Hot and cold supplies are reversed ⁄ change connections
⁄ Instantaneous heater didn't work with thermostat ⁄ Filters are dirty ⁄ Clean the filter ⁄ exchange filter
⁄ check valve hasn't moved back ⁄ Exchange check valves
⁄ Flow limiter in handshower isn’t removed ⁄ Remove flow limiter
⁄ Shower or spout dripping ⁄ Dirt or sedimentation on valve seat, shut-off unit damaged ⁄ Exchange shut-off unit

05 IT
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio bisogna
indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e⁄o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere montata
separatamente.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'acqua
fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non ci siano stati danni durante il
trasporto. Una volta eseguito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
⁄ Per il montaggio del prodotto da personale specializzato qualificato bisogna fare
attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia piana
(nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione della
parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
⁄ Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
Termostatico in combinarcione con scaldabagni istantanei
⁄ Inoltre, nella docetta che verrà installata, sarà anche necessario inserire un
riduttore di portata.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Distanza di raccordo: 150±12 mm
Raccordi G 1⁄2: fredda a destra - calda a sinistra
Disinfezione termica: 70°C ⁄ 4 min
⁄ Sicurezza antiriflusso
⁄ Il prodotto è concepito esclusivamente per acqua potabile!
DESCRIZIONE SIMBOLO
Non utilizzare silicone contenente acido acetico!
TARATURA (vedi pagg. 36)
Effettuata l’installazione del miscelatore termostatico bisogna controllare la
temperatura di uscita. La taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non corrisponde a quella fissata sul
termostato.
MANUTENZIONE
⁄ La valvola di non ritorno deve essere controllata regolarmente come da
EN 806-5, secondo le normative nazionali e regionali (almeno una volta
all'anno).
⁄ Per garantire la scorrevolezza dell’elemento di regolazione, di tanto in
tanto si dovrebbe regolare il termostatico passando da tutto caldo a tutto
freddo.
INGOMBRI (vedi pagg. 33)
DIAGRAMMA FLUSSO (vedi pagg. 33)
portata libero
 Bocca di erogazione
 Doccetta
PARTI DI RICAMBIO (vedi pagg. 38)
PULITURA (vedi pagg. 37)
PROCEDURA (vedi pagg. 36)
SEGNO DI VERIFICA (vedi pagg. 39)
MONTAGGIO (vedi pagg. 34)
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Scarsità d'acqua ⁄ Pressione di erogazione insufficiente ⁄ Provare la pressione di erogazione
⁄ Filtro dell'unità di regolazione sporco ⁄ Pulire⁄sostituire i filtri
⁄ Guarnizione del filtro della doccia sporca ⁄ Pulire la guarnizione del filtro tra doccia e flessibile
⁄ Flusso incrociato; l'acqua calda viene spinta nella tubatura
acqua fredda a rubinetteria chiusa o viceversa ⁄ Antiriflusso sporco o non ermetico ⁄ Pulire o sostituire l'antiriflusso
⁄ La temperatura di erogazione diversa da quella impostata ⁄ Il termostatico non è stato regolato ⁄ Regolare il termostatico
⁄ Temperatura dell'acqua calda ⁄ Aumentare la temperatura acqua calda tra 42 °C e 60 °C
⁄ Impossibile la regolazione temperatura ⁄ Unità di regolazione piena di calcare ⁄ Sostituire l'unità di regolazione
⁄ Gli attacchi acqua calda e acqua fredda sono stati scam-
biati ⁄ Modificare i raccordi
⁄ La caldaia istantanea non lavora con il termostato in
funzione ⁄ Filtri sporchi ⁄ Pulire ⁄ sostituire i filtri
⁄ Valvola antiriflusso non funziona correttamentet ⁄ Sostituire la valvola antiriflusso
⁄ Il limitatore di portata non è stato smontato dalla doccetta ⁄ Smontare il limitatore di portata dalla doccetta
⁄ Doccia ⁄ scarico gocciola ⁄ Sporco o depositi nella sede della guarnizione, vitone di ar-
resto danneggiato ⁄ sostituire il vitone di arresto

06
ES
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para evitar heridas por aplastamiento
o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Niños, así como adultos con limitaciones corporales, mentales y⁄o sensoriales no
deben utilizar el sistema de duchas sin vigilancia. Personas que se encuentran bajo
el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
El producto no debe ser utilizado como un elemento de sujeción. Debe montarse
un elemento de sujeción separado.
Grandes diferencias de presión en servicio entre agua fría y agua caliente deben
equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
⁄ Durante el montaje del producto, mediante personal especializado, se debe
asegurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
⁄ ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
Termostato en uso con calentadores instantáneos
⁄ La teleducha debe funcionar sin reductor de caudal.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Racores excéntricos: 150±12 mm
Racores excéntricos G 1⁄2: a la derecha frio - a la izquierda caliente
Desinfección térmica: 70°C ⁄ 4 min
⁄ Seguro contra el retorno
⁄ El producto ha sido concebido exclusivamente para agua potable.
DESCRIPCIÓN DE SÍMBOLOS
No utilizar silicona que contiene ácido acético!
AJUSTE (ver página 36)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre y
cuando la temperatura del agua tomada a la salida del caño, no correspon-
da con la indicada en el volante del termostato.
MANTENIMIENTO
⁄ Las válvulas anti-retorno tienen que ser controladas regularmente según la
norma EN 806-5, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
⁄ Para garantizar el funcionamiento duradero del termostato, el mando del
mismo debería girarse de vez en cuando del extremo frío al extremo
caliente.
DIMENSIONES (ver página 33)
DIAGRAMA DE CIRCULACIÓN (ver página 33)
caudal libre
 Caño de bañera
 Teleducha
REPUESTOS (ver página 38)
LIMPIAR (ver página 37)
MANEJO (ver página 36)
MARCA DE VERIFICACIÓN (ver página 39)
MONTAJE (ver página 34)
PROBLEMA CAUSA SOLUCIÓN
⁄ Sale poca agua ⁄ presión insuficiente ⁄ comprobar presión
⁄ filtro del termoelemento sucio ⁄ Limpiar filtros en las uniones a las tomas de agua caliente y
fría y en el cartucho termostático
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo y teleducha
⁄ Flujo de agua cruzada agua caliente entra en la tubería
del agua fría o al revés ⁄ válvula antirretorno sucia o pierde ⁄ limpiar ⁄ cambiar válvula
⁄ Temperatura del agua no corresponde a lo marcado ⁄ termostato no ha sido ajustado ⁄ ajustar termostato
⁄ Temperatura del agua caliente demasiado baja ⁄ aumentar temperatura del agua caliente a 42° - 60° C.
⁄ No es posible regular la temperatura ⁄ Termoelemento calcificado o desgastado ⁄ cambiar termoelemento
⁄ Las conexiones de agua caliente y fría están cambiadas. ⁄ Modificar conexiones
⁄ Calentador instantáneo no se enciende cuando el
termostato mezcla agua caliente con agua fría ⁄ Filtros sucios ⁄ limpiar⁄cambiar filtros
⁄ válvula anti-retorno cerrada ⁄ cambiar válvula anti-retorno
⁄ no se ha quitado limitador de caudal de la teleducha ⁄ quitar limitador de caudal
⁄ Pierde permanentemente agua por el caño ⁄ Suciedad ⁄ Sedimentaciones en el asiento de la llave, o lla-
ve dañada ⁄ cambiar montura

07 NL
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke en⁄of sensorische beperkin-
gen mogen het douchesysteem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden te
worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd worden op transportschade. Na
de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
⁄ De in de overeenkomstige landen geldende installatierichtlijnen moeten nageleefd
worden.
⁄ Bij de montage van het product door gekwalificeerd vakpersoneel moet erop gelet
worden dat het montagevlak in het volledige bereik van de bevestiging vlak is
(geen uitstekende voegen of verspringende tegels), dat de wand geschikt is voor
de montage van het product en geen zwakke plaatsen vertoont.
⁄ Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Thermostaat en combinatie met een geiser
⁄ Indien er een handdouche aangesloten wordt, dan dient de eventueel aanwezige
doorstroombegrenzer eveneens verwijderd te worden.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Aansluitmaten: 150±12 mm
Aansluitingen G 1⁄2: koud rechts - warm links
Thermische desinfectie: 70°C ⁄ 4 min
⁄ Beveiligd tegen terugstromen
⁄ Het product is uitsluitend ontworpen voor drinkwater!
SYMBOOLBESCHRIJVING
Gebruik geen zuurhoudende silicone!
INSTELLEN (zie blz. 36)
Na montage dient de uitstroomtemperatuur van de thermostaat gecontro-
leerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde tempera-
tuur.
ONDERHOUD
⁄ Keerkleppen moeten volgens EN 806-5 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecontroleerd worden. (Tenminste
een keer per jaar)
⁄ Om het soepel lopen van de regeleenheid te garanderen moet de
thermostaat van tijd tot tijd op heel koud en heel warm worden ingesteld.
MATEN (zie blz. 33)
DOORSTROOMDIAGRAM (zie blz. 33)
vrije doorstroom
 Baduitloop
 Handdouche
SERVICE ONDERDELEN (zie blz. 38)
REINIGEN (zie blz. 37)
BEDIENING (zie blz. 36)
KEURMERK (zie blz. 39)
MONTAGE (zie blz. 34)
STORING OORZAAK OPLOSSING
⁄ Weinig water ⁄ Druk te laag ⁄ Druk controleren
⁄ Vuilzeef van thermo-element verstopt ⁄ Vuilvangzeefjes en zeefjes van regeleenheid reinigen
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Kruisstroom, warm water stroomt in gesloten toestand in
koud water leiding of omgekeerd ⁄ Terugslagkleppen vervuild of defect ⁄ Terugslagkleppen reinigen dan wel uitwisselen
⁄ Uitstroomtemperatuur komt niet met ingestelde temperatuur
overeen ⁄ Thermostaat niet ingesteld ⁄ Thermostaat instellen
⁄ Temperatuur van warm water te laag ⁄ Warmwater toevoer verhogen min. 42°C naar 60°C
⁄ Temperatuur niet regelbaar ⁄ regeleenheid verkalkt ⁄ regeleenheid uitwisselen
⁄ Warm- en koudwateraansluitingen werden verwisseld. ⁄ Aansluitingen veranderen
⁄ Doorstroomtoestel schakelt tijdens gebruik van thermostaat
niet in ⁄ Vuilzeef verstopt ⁄ Vuilvangzeef reinigen ⁄ uitwisselen
⁄ Terugslagklep zit vast ⁄ Terugslagklep uitwisselen
⁄ Begrenzer van handdouche niet verwijderd ⁄ Begrenzer uit handdouche verwijderen
⁄ Douche⁄uitloop lekt ⁄ Vuil of verkalking op de zitting, bovendeel beschadigd ⁄ Bovendeel uitwisselen

08
DK
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og ⁄ eller sensoriske begrænsninger
må ikke bruge brusersystemet uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gælden-
de standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
⁄ Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje med,
at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres (ingen
fremragende fuger eller fliseforskydninger), at væggene er velegnet til monteringen
af produktet og ikke har svare områder.
⁄ Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
Termostat i forbindelse med gennemstrømningsvandvarmer
⁄ Hvis der tilsluttes en håndbruser, skal en drossel (hvis der findes en) fjernes.
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Tilslutningsmål: 150±12 mm
Tilslutninger G 1⁄2: Koldt højre - varmt venstre
Termisk desinfektion: 70°C ⁄ 4 min
⁄ Med indbygget kontraventil
⁄ Produktet er udelukkende beregnet til drikkevand!
SYMBOLBESKRIVELSE
Der må ikke benyttes eddikesyreholdig silikone!
FORINDSTILLING (se s. 36)
Efter monteringen skal termostatens udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den på termostaten viste forindstilling
er en korrigering af skalagrebet nødvendig.
SERVICE
⁄ Ifølge EN 806-5 skal gennmestrømningsbegrænsere i overenstemmelse
med nationale regler afprøves regelmæssigt (mindst en gang om året).
⁄ For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
MÅLENE (se s. 33)
GENNEMSTRØMNINGSDIAGRAM (se s. 33)
fri gennemstrømning
 Kartud
 Håndbruser
RESERVEDELE (se s. 38)
RENGØRING (se s. 37)
BRUGSANVISNING (se s. 36)
GODKENDELSE (se s. 39)
MONTERING (se s. 34)
FEJL ÅRSAG HJÆLP
⁄ For lidt vand ⁄ Forsyningstrykket er ikke højt nok ⁄ Afprøv forsyningstrykket
⁄ Smudsfangsien er snavset ⁄ Rengør smudsfangsi foran termsotaten og på termostatele-
mentet
⁄ Sien mellem bruser og slange er snavset ⁄ Rengør sien mellem bruser og slange
⁄ Kryds-flow, varmt vand i koldtvandsledningen og omvendt ⁄ Kontraventilen er snavset eller utæt. ⁄ Rengør kontraventilen eller udskift den evt.
⁄ Udløbstemperaturen stemmer ikke overens med den
indstillede temperatur ⁄ Termostaten er ikke justeret ⁄ Juster termostatenI
⁄ For lav varmtvands-temperatur ⁄ Forhøj varmtvands-temperaturen fra 42°C til 60°C
⁄ Temperaturregulering ikke mulig ⁄ katuschen er tilkalket ⁄ Udskift katuschen
⁄ Varmt- og koldvandstilslutningerne blev byttet om ⁄ tilslutninger ændres
⁄ Vandvarmeren går ikke i gang ved aktivering af termostat ⁄ Smudsfangsien er snavset ⁄ Rengør⁄udskift smudsfangsi
⁄ Kontraventilen hænger ⁄ Udskift kontraventil
⁄ Vandsparen i håndbruseren er ikke fjernet ⁄ Afmonter vandsparen i håndbruseren
⁄ Bruser⁄kartud drypper ⁄ Snavs eller kalk på pakningen, beskadiget afspærringsventil ⁄ Udskift afspærringsventilen

09 PT
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de protecção, de modo a evitar
ferimentos resultantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene pessoal.
Crianças e adultos com deficiências motoras, mentais e⁄ou sensoriais não podem
utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
⁄ As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
⁄ A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
⁄ Durante a montagem efectuada por técnicos qualificados deve ter-se em atenção
que a superfície de fixação seja plana em toda a sua extensão (sem juntas ou
ladrilhos salientes), que a estrutura da parede seja adequada para a montagem
do produto e que não apresente pontos fracos.
⁄ O produto não foi concebido para utilização em combinação com um banho de
vapor!
Misturadora termostática em conjunto com esquentadores instantâneos
⁄ Se instalar um chuveiro de mão, remova o limitador de caudal do chuveiro.
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Distância entre eixos: 150±12 mm
Ligações G 1⁄2: fria à direita - quente à esquerda
Desinfecção térmica: 70°C ⁄ 4 min
⁄ Função anti-retorno e anti-vácuo
⁄ Este produto foi única e exclusivamente concebido para água potável!
DESCRIÇÃO DO SÍMBOLO
Não utilizar silicone que contenha ácido acético!
AFINAÇÃO (ver página 36)
É necessária correcção se a temperatura medida no ponto de saída diferir
da temperatura marcada na escala.
MANUTENÇÃO
⁄ As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a EN 806-5 segundo os regulamentos nacionais ou regionais (pelo
menos uma vez por ano).
⁄ Para garantir um funcionamento suave do elemento termostático é
necessário de vez em quando rodar totalmente o manípulo da termostáti-
ca da posição quente para a fria.
MEDIDAS (ver página 33)
FLUXOGRAMA (ver página 33)
caudal livre
 Entrada de banheira
 Chuveiro de mão
PEÇAS DE SUBSTITUIÇÃO (ver página 38)
LIMPEZA (ver página 37)
FUNCIONAMENTO (ver página 36)
MARCA DE CONTROLO (ver página 39)
MONTAGEM (ver página 34)
FALHA CAUSA SOLUÇÃO
⁄ Água insuficiente ⁄ Pressão não adequada ⁄ Verificar a pressão da água
⁄ Filtro do regulador sujo ⁄ Limpar o filtro nas ligações de água e no cartucho termostá-
tico
⁄ Filtro do vedante do chuveiro sujo ⁄ Limpar o filtro entre o chuveiro e o tubo flexível
⁄ Fluxos cruzados, água quente a ser forçada a entrar no
tubo da água fria, ou vice-versa, quando a misturadora
está fechada.
⁄ Válvula anti-retorno suja ou com fugas ⁄ Limpar a válvula antiretorno, substitua se necessário
⁄ A temperatura da água não corresponde à temperatura
seleccionada ⁄ A misturadora termos tática não foi ajustada ⁄ Ajustar a misturadora termostática
⁄ Temperatura da água quente muito baixa ⁄ Aumentar a temperatura da água quente para 42°C a
60°C.
⁄ Não é possível regular a temperatura ⁄ Regulador da temperatura calcificado ⁄ Limpar regulador da temperatura
⁄ As ligações da água quente e fria foram trocadas ⁄ Modificar ligações
⁄ Esquentador não funciona com a termostática ⁄ Filtro sujo ⁄ Limpar ⁄ trocar o filtro
⁄ Válvula anti-retorno está presa ⁄ Trocar a válvula anti-retorno
⁄ O limitador de caudal não foi retirado ⁄ Retirar o limitador de caudal
⁄ Duche⁄bica a pingar ⁄ Sujidade ou sedimentação no assento da válvula ⁄ Substituir unidade de corte

10
PL
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i⁄lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące się
pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamontować
osobny uchwyt.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym kraju.
⁄ Montaż produktu musi być wykonany przez wykwalifikowanego fachowca.
Powierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
⁄ Produkt nie jest przewidziany do zastosowania w łaźni parowej!
Termostat w połączeniu z przepływowym podgrzewaczem wody
⁄ Podczas montażu główki prysznicowej należy ewentualnie usunąć istniejący
dławik przepływu.
DANE TECHNICZNE
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Wymiary przyłącza: 150±12 mm
Przyłącza G 1⁄2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna: 70°C ⁄ 4 min
⁄ Zabezpieczony przed przepływem zwrotnym
⁄ Produkt przeznaczony wyłącznie do wody pitnej!
OPIS SYMBOLU
Nie stosować silikonów zawierających kwas octowy!
USTAWIANIE (patrz strona 36)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzona
temperatura na wylocie różni się od temperatury nastawionej na termostacie.
KONSERWACJA
⁄ Zgodnie z normą EN 806-5, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
⁄ Aby zachować łatwość obsługi termostatu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem ciepłą wodę.
WYMIARY (patrz strona 33)
SCHEMAT PRZEPŁYWU (patrz strona 33)
swobodny przepływ
 Wylewka wannowa
 Prysznic ręczny
CZĘŚCI SERWISOWE (patrz strona 38)
CZYSZCZENIE (patrz strona 37)
OBSŁUGA (patrz strona 36)
ZNAK JAKOŚCI (patrz strona 39)
MONTAŻ (patrz strona 34)
USTERKA PRZYCZYNA POMOC
⁄ Mała ilość wody ⁄ Zbyt niskie ciśnienie zasilające ⁄ Sprawdzić ciśnienie w instalacji
⁄ Zabrudzone sitko przy wkładzie termostatycznym ⁄ Wyczyścić sitka przed termostatem i we wkładzie termosta-
tycznym
⁄ Zabrudzona uszczelka z sitkiem w prysznicu ⁄ Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a wę-
żem
⁄ Przepływ krzyżowy, woda ciepła przy zamkniętej
armaturze wpływa do przewodu wody zimnej lub
odwrotnie
⁄ Zabrudzone ⁄ uszkodzone zabezpieczenie przed przepły-
wem zwrotnym ⁄ Wyczyścić wzgl. wymienić zabezpieczenie przed przepły- wem zwrotnym
⁄ Temperatura wody nie zgadza się z ustawioną wartością ⁄ Termostat nie został wyregulowany ⁄ Przeprowadzić regulację termostatu
⁄ Za niska temperatura ciepłej wody ⁄ Podwyższyć temperaturę wody ciepłej na 42°C do 60°C
⁄ Brak możliwości regulacji temperatury ⁄ Wkład termostatyczny zakamieniony ⁄ Wymienić wkład termostatyczny
⁄ Przyłącza ciepłej i zimnej wody zostały zamienione ⁄ Zmienić przyłącza
⁄ Po otwarciu armatury nie załącza się podgrzewacz
przepływowy ⁄ Zabrudzone sitka ⁄ Oczyścić⁄ wymienić sitka
⁄ Zablokowane zabezpieczenie przed przepływem zwrot-
nym ⁄ Wymienić zabezpieczenie przed przepływem zwrotnym
⁄ Dławik przepływu nie został usunięty z prysznica ręcznego ⁄ Usunąć dławik z prysznica ręcznego
⁄ Wyciekająca woda z główki prysznicowej lub wylewki ⁄ Brud lub osady na gnieździe uszczelniającym, uszkodzenie
górnego elementu zamykającego ⁄ Wymienić górny element zamykający

11 CS
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a ⁄ nebo smyslovým postižením nesmí
produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné madlo.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen. Po
zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané zemi.
⁄ Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a
neměla žádná slabá místa.
⁄ Výrobek není určen k použití ve spojení s parní lázní!
Termostat v kombinaci s prlůtokovými ohřívači
⁄ Má-li být připojena ruční sprcha, pak z ní musí být vymontována případně
zabudován škrticí ventil.
TECHNICKÉ ÚDAJE
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Rozteč připojení: 150±12 mm
Přípoje G 1⁄2: studená vpravo - teplá vlevo
Tepelná desinfekce: 70°C ⁄ 4 min
⁄ Vlastní jištění proti zpětnému nasátí.
⁄ Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
POPIS SYMBOLŮ
Nepoužívat silikon s obsahem kyseliny octové!
NASTAVENÍ (viz strana 36)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z
termostatu. Pokud se teplota změřená v místě odběru liší od teploty
nastavené na termostatu, je nutné provést korekci.
Ú D R Ž B A
⁄ U zpětných ventilů se musí podle EN 806-5 v souladu s národními nebo
regionálními předpisy testovat jejich funkčnost (alespoň jednou ročně).
⁄ Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat čas
od času nastavit na úplně horkou a úplně studenou vodu.
ROZMÌRY (viz strana 33)
DIAGRAM PRŮTOKU (viz strana 33)
volný průtok
 Vanový vtok
 Ruční sprcha
SERVISNÍ DÍLY (viz strana 38)
ČIŠTĚNÍ (viz strana 37)
OVLÁDÁNÍ (viz strana 36)
ZKUŠEBNÍ ZNAČKA (viz strana 39)
MONTÁŽ (viz strana 34)
PORUCHA PŘÍČINA ODSTRANĚNÍ
⁄ Málo vody ⁄ Nízký tlak v přívodu. ⁄ Zkontrolovat tlak v potrubí
⁄ Zanesený lapač nečistot v regulační jednotce ⁄ Vyčistit lapače nečistot před termostatem a na regulační jed-
notce
⁄ Sítko v těsnění u sprchy zanesené ⁄ Vyčistit sítko v těsnění mezi sprchou a hadicí
⁄ Křížení toků, teplá voda se při zavřené armatuře tlačí do
přívodu studené vody nebo naopak ⁄ Znečištěný nebo netěsný zpětný ventil ⁄ Zpětný ventil vyčistit, případně vyměnit
⁄ Teplota u výtoku nesouhlasí s nastavenou teplotou ⁄ Teplota u výtoku nesouhlasí s nastavenou teplotou ⁄ Nastavit termostat
⁄ Nízká teplota teplé vody ⁄ Teplotu horké vody zvýšit na 42°C až 60°C
⁄ Nelze regulovat teplotu ⁄ regulační jednotka zanesena vodním kamenem ⁄ vyměnit regulační jednotku
⁄ Došlo k záměně přípojek teplé a studené vody ⁄ Změnit napojení
⁄ průtokový ohřívač v provozu s termostatem nezapne ⁄ Sítko na zachycování nečistot je zanesené ⁄ Vyčistit případně vyměnit sítko
⁄ Zpětný ventil je zablokován ⁄ Vyměnit zpětný ventil
⁄ Není odstraněn kroužek ze sprchy ⁄ Odstranit kroužek ze sprchy
⁄ sprcha nebo výtok odkapává ⁄ Nečistoty nebo usazeniny na těsnicím sedle ⁄ vyměnit horní uzavírací prvek

12
SK
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a⁄alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby, ktoré
sú pod vplyvom alkoholu alebo drog.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť vyrovna-
né.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškodený.
Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Potrubia a vybavenie musia byť namontované, prepláchnuté a vybavené v platnom
normami.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
⁄ Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
⁄ Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
Termostatická batéria v spojení s prietokovými ohrievačmi
⁄ Ak sa pripojí ručná sprcha, musí sa z nej demontovať tlmiaci ventil.
TECHNICKÉ ÚDAJE
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Pripájacie rozmery: 150±12 mm
Prípoje G 1⁄2: studená vpravo - teplá vľavo
Termická dezinfekcia: 70°C ⁄ 4 min
⁄ Vlastná poistka proti spätnému nasatiu.
⁄ Výrobok je koncipovaný výhradne pre pitnú vodu!
POPIS SYMBOLOV
Nepoužívať silikón s obsahom kyseliny octovej!
NASTAVENIE (viď strana 36)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Ú D R Ž B A
⁄ Pri spätných ventiloch sa musí podľa EN 806-5 v súlade s národnými
alebo regionálnymi predpismi testovať ich funkčnosť (aspoň raz ročne).
⁄ Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa termostat z
času čas nastaviť na maximálne horúcu a maximálne studenú vodu.
ROZMERY (viď strana 33)
DIAGRAM PRIETOKU (viď strana 33)
volný prietok
 Vaňový vtok
 Ručná sprcha
SERVISNÉ DIELY (viď strana 38)
ČISTENIE (viď strana 37)
OBSLUHA (viď strana 36)
OSVEDČENIE O SKÚŠKE (viď strana 39)
MONTÁŽ (viď strana 34)
PORUCHA PRÍČINA POMOC
⁄ Málo vody ⁄ Nízky tlak v prívode. ⁄ Skontrolovať tlak v potrubí
⁄ Zanesený lapač nečistôt v regulačnej jednotke ⁄ Vyčistiť filter pred termostatom a na regulačnej jednotke
⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť sitko tesnení medzi sprchou a hadicou
⁄ Kríženie tokov, teplá voda sa pri uzavretej armatúre tlačí
do prívodu studenej alebo naopak ⁄ Znečistený alebo netesný spätný ventil ⁄ Spätný ventil vyčistiť, prípadne vymeniť
⁄ Teplota na výtoku nesúhlasí s nastavenou teplotou ⁄ Nebol nastavený termostat ⁄ Nastaviť termostat
⁄ Nízka teplota teplej vody ⁄ Teplotu teplej vody zvýšiť na 42°C až 60°C
⁄ Nie je možné regulovať teplotu ⁄ Regulačná jednotka zanesená vodným kameňom ⁄ Vymeniť regulačnú jednotku
⁄ Prípojky teplej a studenej vody boli zamenené ⁄ Zmeniť napojenia
⁄ Prietokový ohrievač sa počas prevádzky termostatu
nezapína ⁄ Sitko v tesnení sprchy je znečistené ⁄ Vyčistiť resp. vymeniť sitko
⁄ Obmedzovač spätného nasatia je zablokovaný ⁄ Vymeniť obmedzovač spätného nasatia
⁄ Nie je odstránený krúžok zo sprchy ⁄ Odstrániť krúžok zo sprchy
⁄ Sprcha alebo odtok kvapká ⁄ Nečistoty alebo usadeniny na tesniacom sedle ⁄ Vymeniť uzatváraciu hornú časť

13 ZH
安全技巧
装配时为避免挤压和切割受伤, 必须戴上手套.
本产品只允许作为洗浴, 卫生和洁身之用.
不得让儿童和肢体, 精神和⁄或意识有障碍的成人在不受监管的情况下使用淋
浴系统. 受酒精或毒品影响的人员不得使用淋浴系统.
该产品不得作扶柄使用. 必须安装单独的扶柄.
冷热水管间过大的压力差必须予以平衡.
安装提示
⁄ 安装前必须检查产品是否受到运输损害. 安装后将不认可运输损害或表面损
伤.
⁄ 管道和阀门必须根据通用标准进行安装, 冲洗和检查.
⁄ 请遵守当地国家现行的安装规定.
⁄ 由有资格的专业人员进行产品安装时请注意: 在所有加固区域中, 加固表面
是否平整 (无突出的接缝或瓷砖), 墙体结构是否适合产品安装且未显露出任
何缺点.
⁄ 本产品并非设计来与蒸气浴连接使用!
恒温龙头 连接连续流热水器
⁄ 如果要连接手持花洒, 必须去掉它的水流控制器.
技术参数
工作压强: 最大 1 MPa
推荐工作压强: 0,1 - 0,5 MPa
测试压强: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度: 最大 60°C
中心距离: 150±12 mm
连接管线 G 1⁄2: 左热右冷
热力消毒: 70°C ⁄ 4 分钟
⁄ 自动防止回流
⁄ 该产品专为饮用水设计!
符号说明
请勿使用含有乙酸的硅胶!
调节(参见第页 36)
安装完成后必须检查调温器的出水温度. 如在取水处测量所得的温度
与调温器上设定的温度有偏差, 那么必须进行调整.
保养
⁄ 单向阀必须在符合国家或当地的法律的情况下按照EN 806-5定期检
查 (至少一年一次).
⁄ 为了保证恒温器的稳定运转, 请务必定期从最热到最冷转动调温器.
大小(参见第页 33)
流量示意图(参见第页 33)
时的流速
 浴缸出水口
 手持花洒
备用零件(参见第页 38)
清洗(参见第页 37)
操作(参见第页 36)
检验标记(参见第页 39)
安装(参见第页 34)
问题 原因 补救
⁄龙头出水量小 ⁄ 水压不足 ⁄ 检查总水压
⁄ 调压器过滤网脏污 ⁄ 清洁龙头前面和恒温阀芯的过滤网.
⁄ 花洒滤网有垃圾堵塞 ⁄ 清洗花洒和软管间的过滤网
⁄串水, 在龙头关闭的状态下, 热水被强迫流入冷水管路,
或者相反.
⁄ 单向阀有垃圾堵塞或漏水 ⁄ 清洗单向阀, 如有必要则更换新的
⁄龙头出水温度和温度设定的不符 ⁄ 恒温阀芯未被调节 ⁄ 调节恒温器
⁄ 热水温度过低 ⁄ 将热水温度从42°C升高到60°C
⁄水温无法调节 ⁄ 恒温阀芯表面结垢 ⁄ 更换-恒温阀芯
⁄ 热水和冷水连接头已调换 ⁄ 改变接口
⁄使用恒温龙头后, 燃气热水器不工作 ⁄ 过滤网有垃圾堵塞 ⁄ 清洗过滤网⁄更换过滤网
⁄ 单向阀装反 ⁄ 正确安装单向阀
⁄ 手持花洒的流量限制器没有去除 ⁄ 去除流量限制器
⁄花洒或龙头出水嘴滴水 ⁄ 在阀体上有灰尘或水垢, 阀芯损坏 ⁄ 更换关闭部件

14
RU
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Изделие разрешается использовать только в гигиенических целях: для принятия
ванны и личной гигиены.
Дети, а также взрослые с физическими, умственными и⁄или сенсорными
недостатками должны пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии алкогольного или наркотиче-
ского опьянения.
Изделие запрещается использовать в качестве рукоятки. Следует устанавли-
вать специальную рукоятку.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не принимаются.
⁄ Трубы и арматура должны быть установлены, промыты и проверены в
соответствии с действующими нормами.
⁄ Необходимо соблюдать требования по монтажу, действующие в соответствую-
щих странах.
⁄ Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа
изделия следует использовать подходящую стену достаточной прочности.
⁄ Изделие не предназначено для использования в паровой бане!
Термостат с проточными нагревателями
⁄ При подключении ручного душа, из него необходимо удалить возможно
установленный в нем дроссель.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Размеры подключения: 150±12 мм
Подключение G 1⁄2: холодная справа - горячая слева
Термическая дезинфекция: 70°C ⁄ 4 мин
⁄ укомплектован клапаном обратного тока воды
⁄ Изделие предназначено исключительно для питьевой воды!
ОПИСАНИЕ СИМВОЛОВ
Не применяйте силикон, содержащий уксусную кислоту.
ПОДГОНКА (см. стр. 36)
После монтажа следует проверить температуру на выходе из термоста-
та. Скорректируйте температуру воды, если она отличается от установ-
ленной на термостате.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
⁄ Защита обратного тока должна регулярно проверяться (минимум один
раз в год) по стандарту EN 806-5 или в соответствии с национальны-
ми или региональными нормативами
⁄ Для гарантии плавного изменения температуры и долгого срока
службы необходимо периодически поворачивать ручку регулировки
температуры из положение максимально горячая в положение
максимально холодная вода.
РАЗМЕРЫ (см. стр. 33)
СХЕМА ПОТОКА (см. стр. 33)
cвободное истечение
 Водозабор
 Ручной душ
ΚОМПЛЕΚТ (см. стр. 38)
ОЧИСТКА (см. стр. 37)
ЭКСПЛУАТАЦИЯ (см. стр. 36)
ЗНАК ТЕХНИЧЕСКОГО КОНТРОЛЯ (см. стр. 39)
МОНТАЖ (см. стр. 34)
НЕИСПРАВНОСТЬ ПРИЧИНА УСТРАНЕНИЕ НЕИСПРАВНОСТИ
⁄ недостаточный давление (если устан напор воды) ⁄ Проблемы водоснабжения ⁄ Проверить овлен насос проверить работу насоса
⁄ Фильтр термоэлемента загрязнен ⁄ Очистите грязеулавливающие сита перед термостатом и
на регуляторе
⁄ Фильтр душа загрязнен ⁄ Очистить фильтр
⁄ Подмес воды, в закрытом положене горячая вода
стремится в подводку холодной воды или наоборот ⁄ Клапан обратного тока воды загрязнен или неисправен ⁄ Очистить кланан или заменить при необходимости
⁄ Температура смешанной воды не соответствует шкале ⁄ Термостат не настроен ⁄ Настроить термостат
⁄ Температура горячей воды слишком низкая ⁄ Поднять температуру горячей воды с 42 град.С до 60
град.С
⁄ Регулировка температура не производится ⁄ Регулятор засорен накипью ⁄ Замените регулятор
⁄ Подключения горячей и холодной воды перепутаны ме-
стами. ⁄ Замените разъемы
⁄ Проточный нагреватель не включается в режиме
работы термостата ⁄ Грязеулавливающие сита загрязнены ⁄ Очистите ⁄ замените грязеулавливающие сита
⁄ Клапан обратного тока заедает ⁄ Замените клапаны обратного течения
⁄ Дроссель не удален из ручного душа ⁄ Извлеките дроссель из ручного душа
⁄ Из душа или выхода капает вода ⁄ Загрязнения или отложения на уплотнительном кольце,
верхняя часть запора повреждена ⁄ Замените верхнюю часть отключающего устройства

15 FI
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja⁄tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuksessa
olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuksen
jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
⁄ Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
⁄ Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Termostaatti läpivirtauskuumenninta käytettäessä
⁄ Jos käytössä on käsisuihku, on siinä mahdollisesti oleva virtauksenrajoitin poistetta-
va.
TEKNISET TIEDOT
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Liitäntämitat: 150±12 mm
Liittimet G 1⁄2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: 70°C ⁄ 4 min
⁄ Estää itsestään paluuvirtauksen
⁄ Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
MERKIN KUVAUS
Älä käytä etikkahappopitoista silikonia!
SÄÄTÖ (katso sivu 36)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava. Säätö on
tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa termostaattiin
säädetystä lämpötilasta.
H U O L T O
⁄ Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (EN 806-5, vähintään kerran
vuodessa).
⁄ Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
MITAT (katso sivu 33)
VIRTAUSDIAGRAMMI (katso sivu 33)
vapaa läpivirtaus
 Vedentulo ammeeseen
 Käsisuihku
VARAOSAT (katso sivu 38)
PUHDISTUS (katso sivu 37)
KÄYTTÖ (katso sivu 36)
KOESTUSMERKKI (katso sivu 39)
ASENNUS (katso sivu 34)
HÄIRIÖ SYY TOIMENPIDE
⁄ Vähän vettä ⁄ Syöttöpaine ei ole riittävä ⁄ Tarkasta putkiston paine
⁄ Lämpötilan säätöyksikön likasihti likaantunut ⁄ Puhdista termostaatin ja säätöyksikön likasihdit
⁄ Käsisuihkun sihtitiiviste likaantunut ⁄ Puhdista suihkukahvan ja letkun välissä oleva sihtitiiviste
⁄ Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin. ⁄ Suuntaisventtiili likaantunut ⁄ viallinen ⁄ Puhdista suuntaisventtiili, vaihda tarvittaessa
⁄ Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa ⁄ Termostaattia ei ole säädetty ⁄ Säädä termostaatti
⁄ Lämminveden lämpötila liian alhainen ⁄ Kohota lämminveden lämpötila arvoon välillä 42°C ja
60°C
⁄ Lämpötilan säätö ei ole mahdollista ⁄ lämpötilan säätöyksikkö kalkkeutunut ⁄ Vaihda lämpötilan säätöyksikkö
⁄ Lämmin- ja kuumavesiliitännät ovat vaihtuneet. ⁄ Muuta liitännät
⁄ Läpimenokuumennin ei kytkeydy päälle termostaattikäytös-
sä ⁄ Likasihdit likaantuneet ⁄ Puhdista ⁄ vaihda likasihdit
⁄ Suuntaisventtiili juuttunut ⁄ Vaihda suuntaisventtiili
⁄ Käsisuihkussa olevaa kuristinta ei ole poistettu ⁄ Poista kuristin käsisuihkusta
⁄ Käsisuihkusta tai hanasta tippuu vettä ⁄ Likaa tai kerrostumia tiivisteistukassa, sulkuventtiilin etuosa
vahingoittunut ⁄ Vaihda sulkuventtiilin etuosa

16
SV
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskador.
Produkten får bara användas till kroppshygien med bad och dusch.
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller droger
får inte använda produkten.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras enligt
de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
⁄ När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är plan
över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjutning)
och att väggstrukturen är lämplig för en montering av produkten och inte har några
svaga punkter.
⁄ Produkten är inte avsedd att användas tillsammans med ett ångbad!
Termostat användning med varmvattenberedare
⁄ Om du ansluter en handdusch, öka då den vattenmängd som tillförs enligt ovan.
TEKNISKA DATA
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Anslutningsmått: 150±12 mm
Anslutningar G 1⁄2: kallt höger – varmt vänster
Termisk desinfektion: 70°C ⁄ 4 min
⁄ Självspärr mot återflöde
⁄ Produkten är enbart avsedd för dricksvatten!
SYMBOLFÖRKLARING
Använd inte silikon som innehåller ättiksyra!
JUSTERING (se sidan 36)
När monteringen är klar måste termostatens tömningstemperatur kontrolleras.
En justering är nödvändig om den uppmätta temperaturen vid tappningsstället
avviker från den som är inställd på termostaten.
SKÖTSEL
⁄ Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med EN 806-5 (minst en gång per
år).
⁄ För att garantera att termostaten ej kalkar igen, ska den regelbundet, en
gång per vecka, konditioneras. Det sker genom att man några gånger
snabbt slås om temperaturen från hett till kallt och tillbaka.
MÅTTEN (se sidan 33)
FLÖDESSCHEMA (se sidan 33)
fri genomströmning
 Badkarskran
 Handdusch
RESERVDELAR (se sidan 38)
RENGÖRING (se sidan 37)
HANTERING (se sidan 36)
TESTSIGILL (se sidan 39)
MONTERING (se sidan 34)
STÖRNING ORSAK ÅTGÄRD
⁄ För lite vatten ⁄ Vattentrycket är för lågt ⁄ Kontrollera ledningstryck
⁄ Smutsfilter i styrenheten igensatt ⁄ Rengör smutsfiltren vid inloppen och på termosensorn
⁄ Silfiltret i duschen smutsigt ⁄ Rengör silfiltret mellan slangen och termostaten
⁄ Korsflöde – varmt vatten pressas vid avstängd ermostat in i
kallvatten- inloppet, och vice versa ⁄ Backventil är igensmutsad eller otät ⁄ Rengör backventil, byt ut om nödvändigt
⁄ Den faktiska vatten- temperaturen stämmer Inte överens
med den Inställda ⁄ Termostaten ställdes inte in ⁄ Justera termostaten
⁄ Varmvattentemperaturen är för låg ⁄ Höj varmvattentemperaturen til mellan 42°C och 60°C
⁄ Temperaturen kan ej ställas in ⁄ Termosensorn är igenkalkad ⁄ Byt termosensorn
⁄ Varm- och kallvattenanslutningarna har förväxlats ⁄ Ändra anslutningar
⁄ Varmvattenberedare slår ej på vid användning av
termostaten ⁄ Smutsfiltren är igensmutsade ⁄ Rengör ⁄ byt smutsfilter
⁄ Backventil är defekt ⁄ Byt backventil
⁄ Vattenbegränsare i handduschen har ej tagits bort ⁄ Ta bort vattenbegränsaren
⁄ Det droppar ur handdusch eller utloppspip till kar ⁄ Smuts eller avlagringar på packningen, överdelen på av-
stäng- ningsventilen är skadad ⁄ Byt ut avstängningsventil

17 LT
SAUGUMO TECHNIKOS NURODYMAI
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
MONTAVIMO INSTRUKCIJA
⁄ Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
⁄ Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galiojan-
čias normas.
⁄ Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
⁄ Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
⁄ Gaminis netinkamas naudoti garo pirtyje!
Termostatas naudojimas su momentiniais šildikliais
⁄ Jei rankų dušas su vandens ribotuvu, būtina jį pašalinti.
TECHNINIAI DUOMENYS
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Atstumas tarp centrų: 150±12 mm
Prijungimas G 1⁄2: Šaltas vanduo dešinėje, karštas - kairėje
Terminis dezinfekavimas: 70°C ⁄ 4 min
⁄ Su atbuliniu vožtuvu
⁄ Produktas skirtas tik geriamajam vandeniui!
SIMBOLIO APRAŠYMAS
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
REGULIAVIMAS (žr. psl. 36)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, temperatūrą.
Pakoreguokite vandens temperatūrą, jei būtina.
TECHNINIS APTARNAVIMAS
⁄ Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal EN 806-5 arba pagal galiojančias nacionalines
arba regionines normas.
⁄ Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas
naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į
karščiausios ir šalčiausios temperatūros padėtį.
IŠMATAVIMAI (žr. psl. 33)
PRALAIDUMO DIAGRAMA (žr. psl. 33)
laisvas vandens pralaidumas
 Vonios įeiga
 Rankų dušas
ATSARGINĖS DALYS (žr. psl. 38)
VALYMAS (žr. psl. 37)
EKSPLOATACIJA (žr. psl. 36)
BANDYMO PAŽYMA (žr. psl. 39)
MONTAVIMAS (žr. psl. 34)
GEDIMAS PRIEŽASTIS PRIEMONĖ
⁄ Per maža srovė ⁄ Slėgis nepakankamas ⁄ Patikrinti vamzdžių spaudimą
⁄ Užsikimšęs temperatūros reguliatoriaus filtras ⁄ Išvalyti termostato ir temperatūros reguliatoriaus filtrus
⁄ Dušo galvos filtras užsikimšęs ⁄ Išvalyti dušo galvos filtrą
⁄ Kryžminis tekėjimas, uždarius maišytuvą, karštas vanduo
papuola į šalto vandens vamzdį ⁄ Atbulinis vožtuvas užsikimšęs ⁄ pažeistas ⁄ Išvalyti arba pakeisti atbulinį vožtuvą
⁄ Vandenio temperatūra nesutampa su nustatyta temperatū-
ra ⁄ Termostatas nesureguliuotas ⁄ Reguliuoti termostatą
⁄ Per maža karšto vandens temperatūra ⁄ Karšto vandens temperatūrą pakelti nuo 42 °C bis 60 °C
⁄ Temperatūros reguliavimas neįmanomas ⁄ temperatūros reguliatorius apkalkėjęs ⁄ temperatūros reguliatorių pakeisti
⁄ Sumaišytos karšto ir šalto vandens jungtys ⁄ Jungčių keitimas
⁄ Momentinis pašildytojas neįsijungia, veikiant termostatui ⁄ Užsikimšęs filtras ⁄ Išvalyti ⁄ pakeisti filtrą
⁄ Abulinis vožtuvas neveikia ⁄ Pakeisti atbulinį vožtuvą
⁄ Neišimtas ribotuvas iš dušo galvutės ⁄ Išimti ribotuvą iš dušo galvutės
⁄ Laša iš čiaupo arba dušo galvos ⁄ Nešvarumai, kalkės ant guminių dalių arba pažeistas užda-
rymo dalis ⁄ Pakeisti ventilį

18
HR
SIGURNOSNE UPUTE
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i⁄ili senzorno hendikepirane odrasle osobe ne smiju
se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem alkohola ili
droga ne smiju se koristiti proizvodom.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
UPUTE ZA MONTAŽU
⁄ Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
⁄ Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim normama.
⁄ Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
⁄ Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površina
na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da je
zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
⁄ Proizvod nije predviđen za primjenu u parnim kupaonicama!
Termostat sa protočnim bojlerima
⁄ Ako želite priključiti ručni tuš, iz njega je potrebno izvaditi cijev koja smanjuje
protok ukoliko takva cijev postoji.
TEHNIČKI PODATCI
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Razmak od sredine: 150±12 mm
Spojevi G 1⁄2: hladna desno – topla lijevo
Termička dezinfekcija: 70°C ⁄ 4 min
⁄ Funkcije samo-čišćenja
⁄ Proizvod je koncipiran isključivo za pitku vodu!
OPIS SIMBOLA
Nemojte koristiti silikon koji sadrži octenu kiselinu!
REGULACIJA (pogledaj stranicu 36)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Korekcija je
neophodna, ako izmjerena temperatura na mjestu uzimanja odstupa od
temperature koja je namještena na termostatu.
ODRŽAVANJE
⁄ Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu EN 806-5 i u skladu sa važećim propisima (najmanje jednom
godišnje).
⁄ Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske
jedinice, potrebno je s vremena na vrijeme podesiti termostat iz položaja
maksimalno tople u položaj maksimalno hladne vode.
MJERE (pogledaj stranicu 33)
DIJAGRAM PROTOKA (pogledaj stranicu 33)
slobodan protok
 Ispust u kadu
 Ručni tuš
REZERVNI DJELOVI (pogledaj stranicu 38)
ČIŠĆENJE (pogledaj stranicu 37)
UPOTREBA (pogledaj stranicu 36)
OZNAKA TESTIRANJA (pogledaj stranicu 39)
SASTAVLJANJE (pogledaj stranicu 34)
GREŠKA UZROK OTKLANJANJE
⁄ Nedovoljno vode ⁄ Prenizak pritisak vode ⁄ Ispitajte tlak u cijevima
⁄ Očistite rešetkasti filter regulacijske jedinice ⁄ Očistite rešetkasti filter ispred termostata i na regulacijskoj
jedinici
⁄ Filter tuša je prljav ⁄ Očistite filter izmeðu tuša i crijeva
⁄ Križni tok vode, kod zatvorene armature vruća voda ulazi
u cijev s hladnom vodom i obrnuto ⁄ Nepovratni ventil je prljav⁄neispravan ⁄ Očistite ili zamijenite nepovratni ventil
⁄ Temperatura na slavini ne podudara se s podešenom
temperaturom ⁄ Termostat nije podešen ⁄ Podesite termostat
⁄ Preniska temperatura tople vode ⁄ Povećajte tempereturu vruće vode na 42-60 °C
⁄ Reguliranje temperature nije moguće ⁄ Regulacijska jedinica začepljena je kamencem ⁄ Zamijenite regulacijsku jedinicu
⁄ Zamijenjeni su priključci tople i hladne vode ⁄ Mijenjanje priključaka
⁄ Protočni bojler ne radi bez obzira na rad termostata ⁄ Filtri su prljavi ⁄ Očistite ili zamijenite filtar
⁄ Nepovratni ventil se nije vratio u početni položaj ⁄ Zamijenite nepovratni ventil
⁄ Limiter protoka u ručnom tušu nije odstranjen ⁄ Odstranite limiter protoka
⁄ Tuš ili slavina kaplje ⁄ Prljavština ili naslage kamenca na ventilima, gornji dio venti-
la za zatvaranje je oštećen ⁄ Zamijenite gornji dio ventila za zatvaranje

19 RO
INSTRUCŢIUNI DE SIGURANŢĂ
La montare utilizaţi mănuşi pentru evitarea contuziunilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea, menţinerea igienei şi curăţarea
corpului.
Copiii şi adulţii cu dizabilităţi corporale, mintale şi senzoriale nu pot utiliza sistemul
de duş nesupravegheaţi. De asemenea este interzisă utilizarea sistemului de duş
de către persoane, care se află sub influenţa alcoolului sau a drogurilor.
Nu este permisă utilizarea produsului pe post de mâner. este nevoie de montarea
unui mâner corespunzător.
Diferenţele de presiune mari între alimentarea cu apă rece şi apă caldă trebuie
echilibrate.
INSTRUCŢIUNI DE MONTARE
⁄ Înainte de instalare verificaţi, dacă produsul prezintă deteriorări de transport. După
instalare garanţia nu acoperă deteriorările de transport şi cele de suprafaţă.
⁄ Conductele şi bateriile trebuie montate, spălate şi verificate conform normelor în
vigoare.
⁄ Respectaţi reglementările referitoare la instalare valabile în ţara respectivă.
⁄ La montarea produsului de către un personal calificat se va avea grijă ca suprafaţa
de fixare să fie plană pe toată aria de fixare (fără proeminenţe ale rosturilor sau
îmbinări între plăcile de faianţă) şi ca structura peretelui să fie corespunzătoare
pentru fixarea produsului, să nu prezinte locuri cu rezistenţă redusă.
⁄ Produsul nu este prevăzut pentru a fi folosit în combinaţie cu o baie de aburi!
Termostat conectat la boiler instant
⁄ Dacă conectaţi un duş de mână, trebuie să scoateţi din acesta reductorul, care
este eventual montat în acesta.
DATE TEHNICE
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Interax racorduri: 150±12 mm
Racorduri G 1⁄2: rece - dreapta ⁄ cald - stânga
Dezinfecţie termică: 70°C ⁄ 4 min
⁄ Asigurat contra scurgere înapoi
⁄ Produsul este destinat exclusiv pentru apă potabilă.
DESCRIEREA SIMBOLURILOR
Nu utilizaţi silicon cu conţinut de acid acetic!
REGLARE (vezi pag. 36)
După montare verificaţi temperatura de ieşire la termostat. În cazul în care
există o diferenţă între temperatura măsurată la golire şi temperatura reglată
la termostat trebuie efectuată o corecţie.
ÎNTREŢINERE
⁄ Supapele antiretur trebuie verificate regulat conform EN 806-5 şi
standardele naţionale sau regionale (cel puţin o dată pe an).
⁄ Pentru garantarea mişcării uşoare a unităţii de reglare, vă recomandăm să
setaţi termostatul pe poziţiile limită cald şi rece.
DIMENSIUNI (vezi pag. 33)
DIAGRAMA DE DEBIT (vezi pag. 33)
debit cu curgere liberă
 Gură de admisiune
 Duş de mână
PIESE DE SCHIMB (vezi pag. 38)
CURĂŢARE (vezi pag. 37)
UTILIZARE (vezi pag. 36)
CERTIFICAT DE TESTARE (vezi pag. 39)
MONTARE (vezi pag. 34)
DERANJAMENT CAUZA MĂSURI DE REMEDIERE
⁄ Prea puţină apă ⁄ Presiune de alimentare insuficientă. ⁄ Verificaţi presiunea din conducte.
⁄ Murdărie în sita de impurităţi a unităţii de reglare. ⁄ Curăţaţi sitele de impurităţi la intrarea termostatului şi în uni-
tatea de reglare.
⁄ S-a murdărit garnitura de sită a capătului de duş. ⁄ Curăţaţi garnitura sită dintre capătul duş şi furtun.
⁄ Curgere încucişată, apa caldă intră în conducta de apă
rece sau invers, când bateria este închisă. ⁄ S-a murdărit ⁄ s-a defectat supapa antiretur. ⁄ Curăţaţi sau schimbaţi supapa antiretur dacă este cazul.
⁄ Temperatura apei la ieşire nu corespunde cu temperatura
reglată. ⁄ Termostatul nu a fost reglat. ⁄ Reglaţi termostatul.
⁄ Temperatura apei calde este prea mică ⁄ Ridicaţi temperatura apei calde la o temperatură între
42 °C şi 60 °C.
⁄ Temperatura nu poate fi reglată. ⁄ Depuneri de calcar pe unitatea de reglare. ⁄ Schimbaţi unitatea de reglare.
⁄ Racordurile de apă caldă şi rece au fost montate invers. ⁄ Schimbaţi racordurile
⁄ Boilerul instant nu funcţionează cu termostat. ⁄ Sitele de impurităţi murdare. ⁄ Curăţaţi ⁄ schimbaţi sitele de impurităţi.
⁄ S-a blocat supapa antiretur. ⁄ Schimbaţi supapa antiretur.
⁄ Reductorul nu a fost demontat din duşul de mână. ⁄ Îndepărtaţi reductorul din duşul de mână.
⁄ Picură din capătul de duş sau pipă. ⁄ Murdărie sau depuneri pe scaunul de garnitură, s-a deterio-
rat piesa superioară de oprire. ⁄ Schimbaţi piesa superioară de blocare.

20
EL
ΥΠΟ∆ΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ
Για να αποφύγετε τραυματισμούς κατά τη συναρμολόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν μέσο λουτρού, υγιεινής και
καθαρισμού του σώματος.
Παιδιά ή ενήλικες με μειωμένες σωματικές, διανοητικές και⁄ή αισθητήριες ανεπάρκειες
δεν επιτρέπεται να χρησιμοποιούν το προϊόν χωρίς επιτήρηση. Άτομα υπό την
επήρεια οινοπνεύματος ή ναρκωτικών δεν επιτρέπεται να χρησιμοποιούν σε καμία
περίπτωση το προϊόν.
Το προϊόν δεν επιτρέπεται να χρησιμοποιείται σαν λαβή στήριξης. Για τον σκοπό
αυτό πρέπει να τοποθετηθεί ξεχωριστή λαβή στήριξης.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου και ζεστού νερού θα πρέπει να
αντισταθμίζονται.
Ο∆ΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
⁄ Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν για ζημιές μεταφοράς. Μετά
την εγκατάσταση δεν αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανειακές
ζημιές.
⁄ Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν σύμφωνα με τα ισχύοντα
πρότυπα, να τεθούν υπό πίεση και να δοκιμαστούν.
⁄ Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που ισχύουν σε κάθε κράτος.
⁄ Κατά τη συναρμολόγηση του προϊόντος από ειδικό προσωπικό θα πρέπει να
ελέγχεται με ιδιαίτερη προσοχή η επιφάνεια στερέωσης, αν είναι επίπεδη σε όλη της
την επιφάνεια (δεν πρέπει να εξέχουν αρμοί ή πλακάκια), αν η υποδομή του τοίχου
είναι κατάλληλη για τη στερέωση του προϊόντος και αν παρουσιάζει ασθενή σημεία.
⁄ Το προϊόν δεν είναι κατάλληλο για χρήση σε ατμόλουτρο!
Θερμοστάτης σε συνδυασμό με ταχυθερμοσίφωνες
⁄ Εάν συνδεθεί ένας καταιονιστήρας χειρός, θα πρέπει να αποσυναρμολογηθεί από
αυτόν το τυχόν υφιστάμενο στραγγαλιστικό πηνίο.
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
∆ιαστάσεις σύνδεσης: 150±12 mm
Συνδέσεις G 1⁄2: κρύο δεξιά – ζεστό αριστερά
Θερμική απολύμανση: 70°C ⁄ 4 min
⁄ Περιλαμβάνει βαλβίδα αντεπιστροφής.
⁄ Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
ΠΕΡΙΓΡΑΦΗ ΣΥΜΒΟΛΝ
Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό οξύ!
ΡΥΘΜΙΣΗ (βλ. Σελίδα 36)
Αφότου πραγματοποιηθεί η συναρμολόγηση, θα πρέπει να ελεγχθεί η
θερμοκρασία του στομίου εκροής του θερμοστάτη. Μία διόρθωση είναι
απαραίτητη όταν η μετρούμενη στο σημείο λήψης θερμοκρασία αποκλίνει από
τη ρυθμισμένη στο θερμοστάτη θερμοκρασία.
ΣΥΝΤΗΡΗΣΗ
⁄ Οι βαλβίδες αντεπιστροφής πρέπει να ελέγχονται τακτικά ως προς τη
λειτουργία τους, σύμφωνα με το πρότυπο EN 806-5, σε σχέση με τους
ισχύοντες εθνικούς ή τοπικούς κανόνες (το ελάχιστο μια φορά το χρόνο ) .
⁄ Για να διασφαλίσετε την καλή λειτουργία της μονάδας ρύθμισης, θα πρέπει
να ρυθμίζετε το θερμοστάτη από καιρού εις καιρόν σε εντελώς ζεστό ή
εντελώς κρύο.
∆ΙΑΣΤΑΣΕΙΣ (βλ. Σελίδα 33)
∆ΙΑΓΡΑΜΜΑ ΡΟΗΣ (βλ. Σελίδα 33)
Ε λ ε ύθερη ροή
 Eίσοδος νερού στη μπανιέρα
 Καταιονιστήρας χειρός
ΑΝΤΑΛΛΑΚΤΙΚΑ (βλ. Σελίδα 38)
ΚΑΘΑΡΙΣΜΟΣ (βλ. Σελίδα 37)
ΧΕΙΡΙΣΜΟΣ (βλ. Σελίδα 36)
ΣΗΜΑ ΕΛΕΓΧΟΥ (βλ. Σελίδα 39)
ΣΥΝΑΡΜΟΛΟΓΗΣΗ (βλ. Σελίδα 34)
ΒΛΆΒΗ ΑΙΤΊΑ ∆ΙΌΡΘωΣΗ
⁄ Ανεπαρκές νερό ⁄ Η πίεση παροχής δεν είναι επαρκής ⁄ Ελέγξτε την πίεση των αγωγών αποχέτευσης⁄ύδρευσης
⁄ Βρώμικο φίλτρο συλλογής ακαθαρσιών της μονάδας ρύθμι-
σης ⁄ Καθαρίστε το φίλτρο συλλογής ακαθαρσιών προ του θερμο- στάτη και επάνω στη μονάδα ρύθμισης
⁄ Βρώμικη στεγανοποιητική σήτα του καταιονιστήρα ⁄ Καθαρίστε και, εάν χρειαστεί, αλλάξτε τη στεγανοποιητική
σήτα μεταξύ καταιονιστήρα και σπιράλ
⁄ Η σταυροειδής ροή και το ζεστό νερό ρυθμίζονται με
κλειστή βάνα στον αγωγό κρύου νερού, πατώντας τη βάνα
ή αντίστροφα
⁄ Βρώμικη⁄ελαττωματική βαλβίδα αντεπιστροφής ⁄ Καθαρίστε και, εάν χρειαστεί, αλλάξτε τη βαλβίδα αντεπι-
στροφής
⁄ Η θερμοκρασία εκροής δεν συμφωνεί με τη ρυθμισμένη
θερμοκρασία ⁄ Ο θερμοστάτης δεν έχει ρυθμιστεί ⁄ Ρυθμίστε το θερμοστάτη
⁄ Χαμηλή θερμοκρασία ζεστού νερού⁄ Αυξήστε τη θερμοκρασία του ζεστού νερού μεταξύ των 42°C
και των 60°C
⁄ ∆εν είναι δυνατή η ρύθμιση της θερμοκρασίας ⁄ Άλατα στη μονάδα ρύθμισης ⁄ Αλλάξτε τη μονάδα ρύθμισης
⁄ Έχουν τοποθετηθεί λάθος οι συνδέσεις ζεστού και κρύου νε-
ρού⁄ Αλλάξτε τις συνδέσεις
⁄ Ο ταχυθερμοσίφωνας δεν ενεργοποιείται σε ταυτόχρονη
λειτουργία του θερμοστάτη⁄ Τα φίλτρο συλλογής ακαθαρσιών είναι λερωμένο ⁄ Καθαρίστε⁄αλλάξτε το φίλτρο συλλογής ακαθαρσιών
⁄ Η βαλβίδα αντεπιστροφής δεν γυρίζει πίσω. ⁄ Αλλάξτε τη βαλβίδα αντεπιστροφής
⁄ Το στραγγαλιστικό πηνίο δεν έχει αποσυναρμολογηθεί από
τον καταιονιστήρα χειρός ⁄ Καθαρίστε το στραγγαλιστικό πηνίο από τον καταιονιστήρα χειρός
⁄ Ο καταιονιστήρας ή η αποχέτευση (ρουξούνι) στάζουν ⁄ Βρωμιά ή καθιζήσεις στο στεγανοποιητικό φιλτράκι, βλάβη
στο πάνω μέρος της διάταξης φραγής ⁄ Αλλάξτε το πάνω μέρος της διάταξης φραγής
