Hans Grohe Axor Uno 14852000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Uno
14852000

6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Bei 5 Liter Geräten darf die Auslaufleistung am
Mischer 5 l/min nicht übersteigen. Gegebenenfalls
Wasserzufuhr am Eckventil regulieren.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Kunststoffschlauch, falls notwendig, gemäß Tabelle
kürzen und in das kurze, blau markierte Rohr bis zum
Bund einschieben.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Durchflussleistung: max. 5 l/min
Deutsch
Prüfzeichen (siehe Seite 32)
Bedienung (siehe Seite 33)
Beim Aufheizen des Wasserspeichers tritt am
Auslauf Tropfwasser aus.
Montage siehe Seite 31
Reinigung
siehe beiliegende Broschüre.

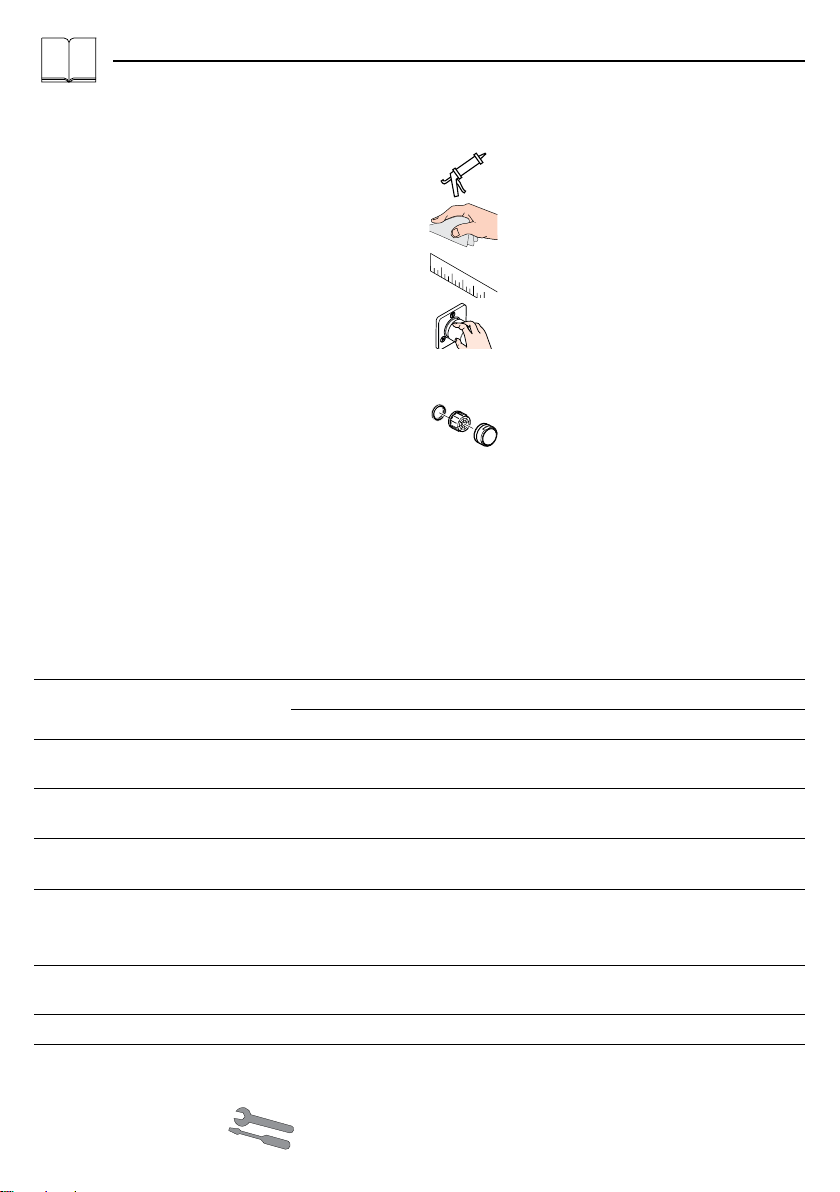

Symbolerklärung
Maße (siehe Seite 32)
Kein essigsäurehaltiges Silikon verwenden!
Serviceteile (siehe Seite 34)
Wird der Strahlformer gewechselt, muss ein
für diese Armatur zugelassener Strahlformer
verwendet werden.
Tabelle über die zu verwendenden Drosselschlauchlängen
Höchstmöglicher Wasserdruck am
Verwendungsort in MPa
Geräteinhalt
8, 10 und 15 Liter bis 5 Liter
0,1 – 0,15 ohne Drosselschlauch Drosselschlauch auf 90 mm gekürzt
0,2 – 0,3 Drosselschlauch auf 90 mm gekürzt Drosselschlauch unverändert
0,4 – 0,7 Drosselschlauch unverändert
Durchflussmenge am Eckventil einregulieren
Bei einem Ruhedruck über 0,5 MPa muss ein Druckminderer eingebaut werden.
Störung Ursache Abhilfe
Wenig Wasser –Strahlformer verkalkt, verschmutzt –Strahlformer reinigen, ggf. austau-
schen
Armatur schwergängig –Kartusche defekt, verkalkt –Kartusche austauschen
Armatur tropft ständig bei ausge-
schaltetem Wasserbereiter
–Kartusche defekt –Kartusche austauschen
2

6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Sur les chauffe-eau à contenance de 5 litres le débit
ne doit pas dépasser 5l/min, dans ce cas là, réduire
le débit avec le robinet d’arrêt et d’équerre.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Raccourcir éventuellement selon les indications du ta-
bleau ci-dessous le tube platique et l’enfoneer jusqu’a
la butée dans la tubulure courte avec repère bleu.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Débit: max. 5 l/min
Français
Classification acoustique et
débit (voir page 32)
Instructions de service (voir page
33)
Le mitigeur goutte lorsque le chauffe-eau
monte en température.
Montage voir page 31
Nettoyage
voir la brochure ci-jointe.

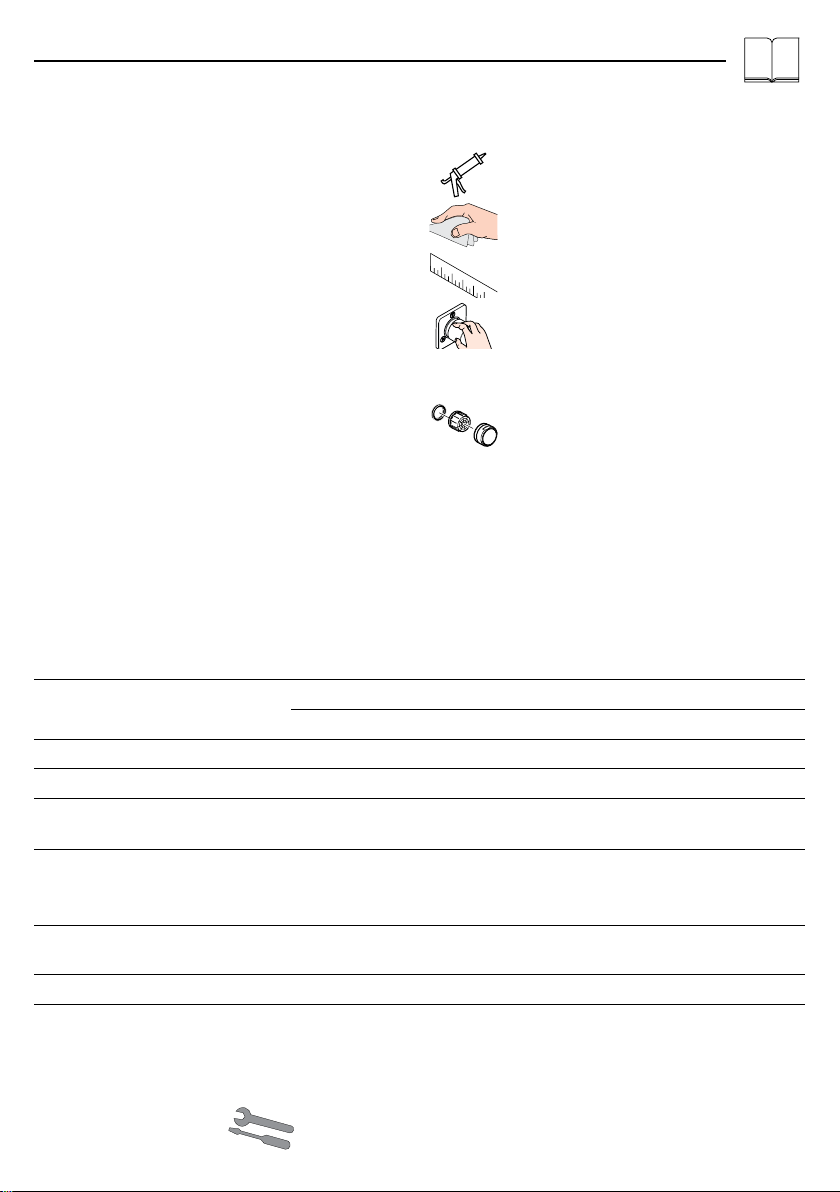

Description du symbole
Dimensions (voir page 32)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Pièces détachées (voir pages 34)
Si l’ on change le aérateur, il faudra utiliser
un aérateur normalisé pour cette robinette-
rie.
Tableau relatif aux longueurs de tube d'étranglement à utiliser
Pression d'eau maxi possible en MPa
sur le lieu d'utilisation
Contenu de l'appareil
8, 10 et 15 litres jusqu'à 5 litres
0,1 – 0,15 sans tube d'étranglement Tube d'étranglement raccourci à 90
mm
0,2 – 0,3 Tube d'étranglement raccourci à 90
mm
Tube d'étranglement pas modifié
0,4 – 0,7 Tube d'étranglement pas modifié
Régler le débit au niveau du robinet d'équerre
Incorporer un réducteur de pression si la pression est supérieure à 0,5 MPa.
Dysfonctionnement Origine Solution
Pas assez d´eau –Mousseur entartré ou encrassé –Nettoyer le mousseur ou le changer
éventuellement
Dureté de fonctionnement –Cartouche défectueuse, entartrée –Changer le cartouche
Le mitigeur goutte sans arrêt avec un
chauffe-eau hors-service
–Cartouche défectueuse –Changer le cartouche
3

6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6With water heaters of 5 liters the flow rate at the
mixer should not exceed 5 l/min. In this case the
flow rate must be reduced at the isolation valve.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• If necessary shorten platic hose according to the
table and insert it up to the collar into the shorter blue
marked copper pipe.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Rate of flow: max. 5 l/min
English
Test certificate (see page 32)
Operation (see page 33)
When the storage tank is being heated, the
spout will drip.
Assembly see page 31
Cleaning
see enclosed brochure.

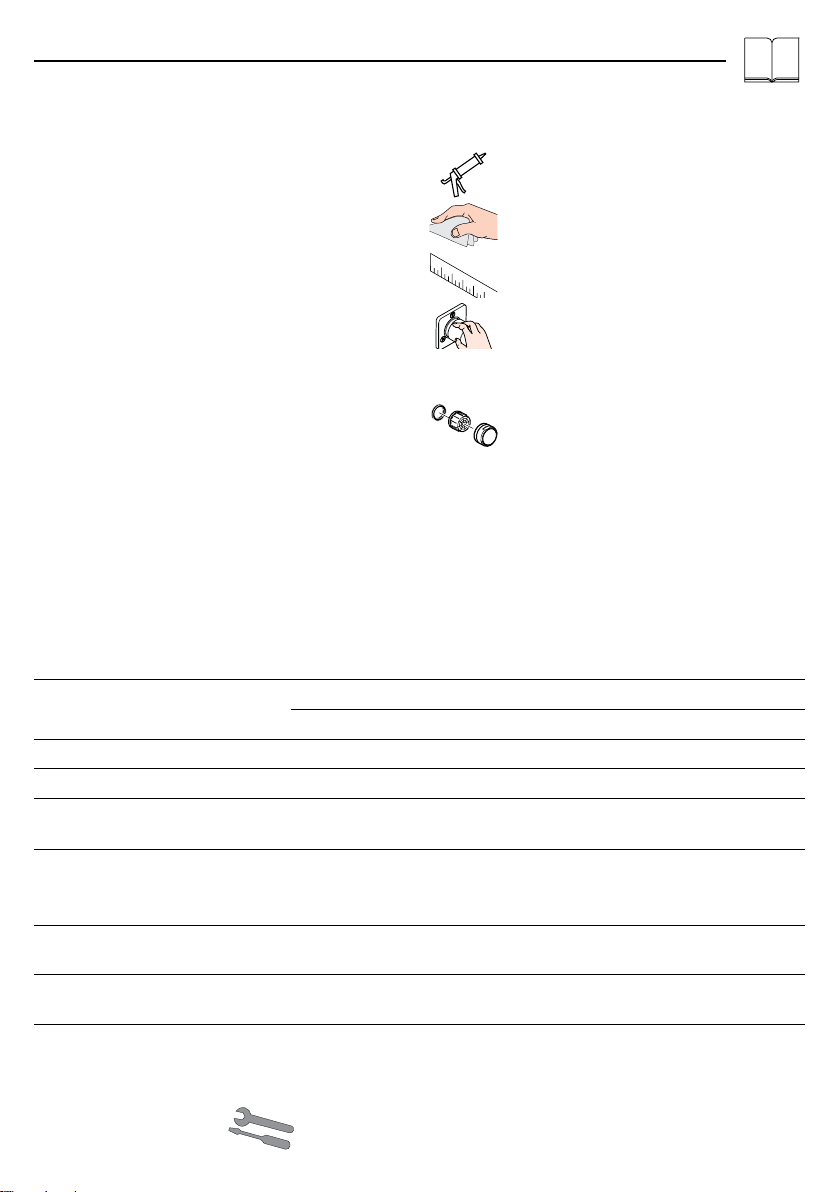

Symbol description
Dimensions (see page 32)
Do not use silicone containing acetic acid!
Spare parts (see page 34)
When changing the spray former, it is
imperative to use one made for this type of
mixer.
Table for the throttle hose lengths to be used
Highest possible water pressure at
user's site in Mpa
Device content
8, 10 and 15 liters up to 5 liters
0,1 – 0,15 without throttle hose Throttle hose shortened to 90 mm
0,2 – 0,3 Throttle hose shortened to 90 mm Throttle hose unchanged
0,4 – 0,7 Throttle hose unchanged
Adjust flow volume at corner valve
If the water pressure is greater than 0,5 MPa, fit a pressure reducing valve.
Fault Cause Remedy
Insufficient water –Spray former calcified, dirty –Clean spray former, exchanging if
necessary
Mixer stiff –Cartridge defective, calcified –Exchange cartridge
Mixer dripping constantly with water
heater switched off
–Cartridge defective –Exchange cartridge
4

6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Nel caso di apparecchi da 5 litri l‘erogazione del
miscelatore non deve superare i 5 l/min. Even-
tualmente strozzare l‘alimentazione d‘acqua del
rubinetto a squadra.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Se necessario, tagliare il flessibile in plastica secondo
la tabella e introdurlo sino allo spallamento nel tubo
corto contrassegnato in blu.
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Portata di erogazione: max. 5 l/min
Italiano
Segno di verifica (vedi pagg. 32)
Procedura (vedi pagg. 33)
Durante il riscaldamento del serbatoio d‘ac-
qua all‘uscita si ha uno stillicidio.
Montaggio vedi pagg. 31
Pulitura
vedi il prospetto accluso.

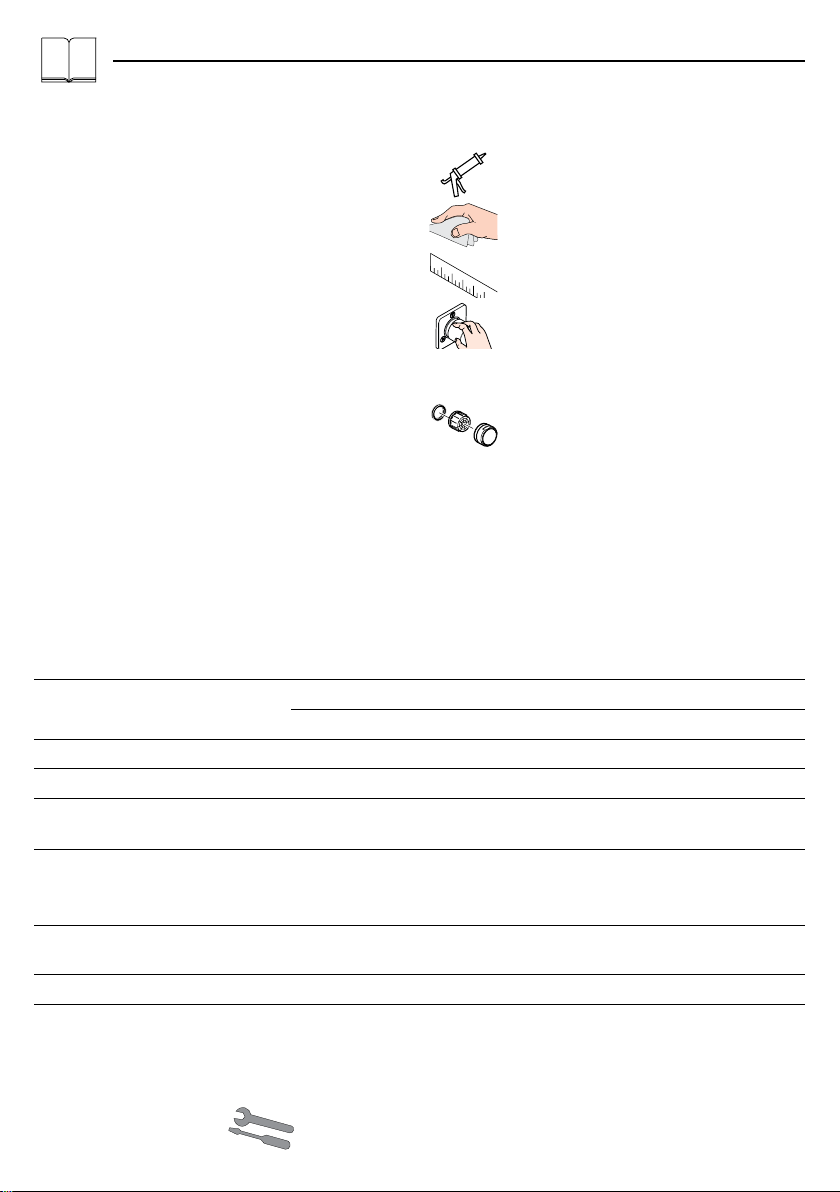

Descrizione simbolo
Ingombri (vedi pagg. 32)
Non utilizzare silicone contenente acido
acetico!
Parti di ricambio (vedi pagg. 34)
Se si cambia il rompigetto, per questo rubi-
netto deve venir usato un rompigetto idoneo.
Tabella delle lunghezze dei tubi di strozzamento applicabili
Massima pressione d'acqua sul posto
espressa in MPa
Contenuto dell'apparecchio
8, 10 e 15 litri fino a 5 litri
0,1 – 0,15 senza tubo di strozzamento Tubo di strozzamento ridotto a 90
mm
0,2 – 0,3 Tubo di strozzamento ridotto a 90
mm
Tubo di strozzamento non modificato
0,4 – 0,7 Tubo di strozzamento non modificato
Regolare la portata tramite la valvola ad angolo
In caso di una pressione di flusso superiore a 0,2 MPa, si deve installare un riduttore sul tubo principale.
Problema Possibile causa Rimedio
Scarsità d'acqua –diffusore del getto difettosa, pieno
di calcare
–Pulire oppure sostituire il diffusore
del getto
Miscelatore duro –Cartuccia difettosa –Sostituire la cartuccia
Il miscelatore perde acqua di conti-
nuo con la caldaia spenta
–Cartuccia difettosa –Sostituire la cartuccia
5

6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6En caso de utilizar un calentador de 5 litros de
capacidad el caudal de agua que pasa por el mez-
clador, no debe superar 5 l/min. En caso necesario,
disminuir la entrada del agua por medio de la llave
de escuadra.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso necesario, cortar el tubo plastico como
indicado en el esquema e introducir el mismo hasta el
collarín en el caño corto marcado azul.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Caudal máximo: max. 5 l/min
Español
Marca de verificación (ver pági-
na 32)
Manejo (ver página 33)
Al calentar el depósito de agua suelen des-
bordarse de la salida siempre unas gotas
de agua.
Montaje ver página 31
Limpiar
ver el folleto adjunto.

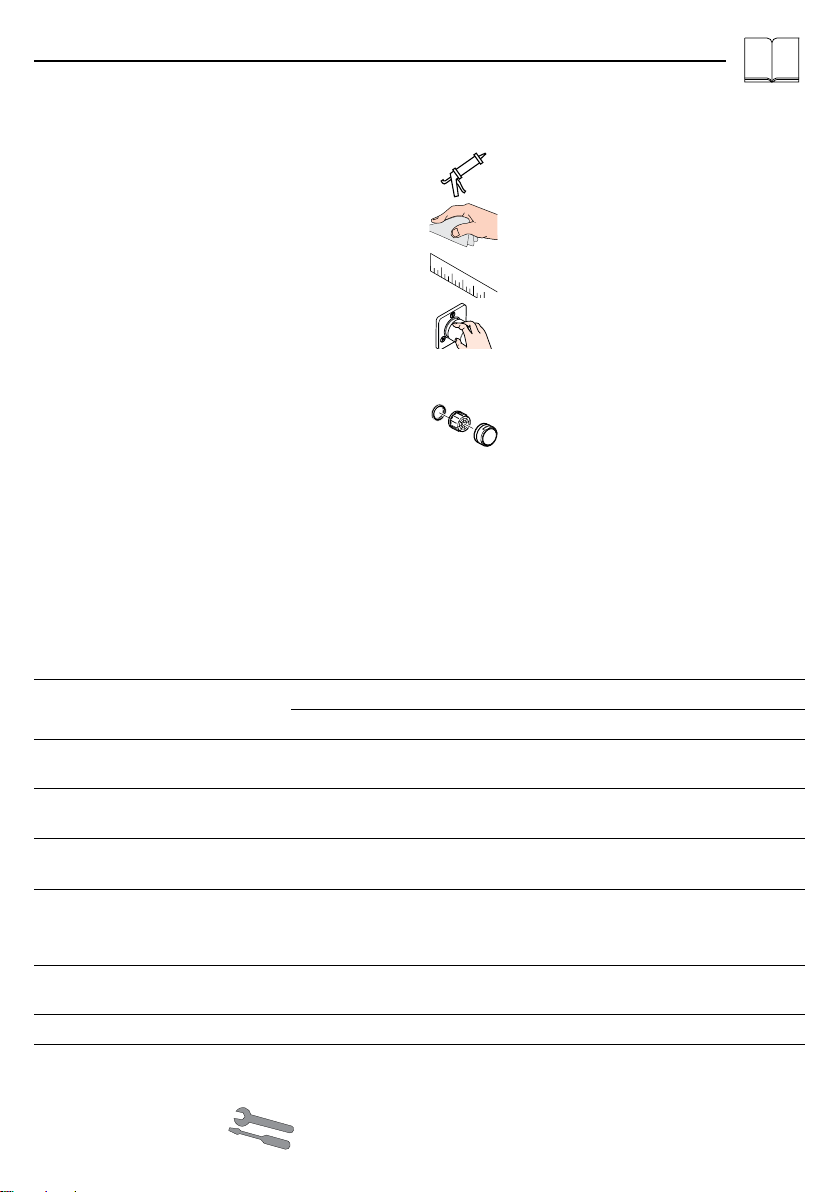

Descripción de símbolos
Dimensiones (ver página 32)
No utilizar silicona que contiene ácido
acético!
Repuestos (ver página 34)
En caso de cambiar el aireador, hay que
utilizar un aireador adecuado para este tipo
de grifería.
Tabla para el largo de la manguera de estragulación aplicable
Presión de agua más alta posible en
el lugar de aplicación en Mpa
Contenido del equipo
8,10 y 15 litros hasta 5 litros
0,1 – 0,15 sin manguera de estragulación Manguera de estrangulación reduci-
da a 90 mm
0,2 – 0,3 Manguera de estrangulación reduci-
da a 90 mm
Manguera de estrangulación no
modificada
0,4 – 0,7 Manguera de estrangulación no modificada
Regulado de la cantidad de flujo en la válvula de esquina
En condiciones de presión de reposo superior a 0,5 MPa, es imprescindible montar un reductor de presión.
Problema Causa Solución
Sale poca agua –Formador de chorro ensuciado,
calcificado
–Limpiar o cambiar el formador de
chorro
Manecilla va dura –cartucho dañado –cambiar el cartucho
Grifo pierde continuamente agua con
calientaaguas apagado
–cartucho dañado –cambiar el cartucho
6

6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Bij toestellen van 5 liter mag de uitloopcapaciteit
aan de mengkraan niet hoger zijn dan 5 l/min. In-
dien nodig moet de watertoevoer aan de hoekstop-
kraan geregeld worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• Kunststofslang, indien nodig, volgens tabel verkorten
en tot aan de kraag in de korte, blauw gemarkeerde
buis schuiven.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Doorstroomcapaciteit: max. 5 l/min
Nederlands
Keurmerk (zie blz. 32)
Bediening (zie blz. 33)
Bij het opwarmen van het waterreservoir
ontsnapt aan de uitloop drupwater.
Montage zie blz. 31
Reinigen
zie bijgevoegde brochure.
Symboolbeschrijving
Maten (zie blz. 32)
Gebruik geen zuurhoudende silicone!
Service onderdelen (zie blz. 34)
Indien de straalvormer vervangen wordt,
moet een straalvormer gebruikt worden die
is toegelaten voor deze armatuur.
Tabel van de te gebruiken reduceerslanglengten
Maximale waterdruk op de gebruiks-
plaats in MPa
Inhoud van het toestel
8, 10 en 15 liter tot 5 liter
0,1 – 0,15 zonder reduceerslang Reduceerslang verkort tot 90 mm
0,2 – 0,3 Reduceerslang verkort tot 90 mm Reduceerslang onveranderd
0,4 – 0,7 Reduceerslang onveranderd
Debiet instellen aan het hoekventiel
Bij een statische druk van meer dan 0,5 MPa moet een drukregelaar ingebouwd worden.
Storing Oorzaak Oplossing
Weinig water –Straalopeningen verkalkt, vuil –Straalopeningen reinigen, indien
nodig vervangen
Bediening zwaar –Kardoes defect of verkalkt –Kardoes uitwisselen
Armatuur drupt altijd bij een uitge-
schakelde boiler
–Kardoes defect –Kardoes uitwisselen
7

6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Ved 5 litres beholdere må udløbsydelsen ved
håndvaskarmaturet ikke overstige 5 liter/min. I
modsat fald drosles vandet ved vandtilførslen ved
hjørneventilen.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
• Plastslange afkortes i henhold til tabellen og skubbes
ind til bundet i det blåfarvede rør.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Gennemstrømnigskapacitet: max. 5 l/min
Dansk
Godkendelse (zie blz. 32)
Brugsanvisning (se s. 33)
Ved opvarmning af varmtvandsbeholderen
forekommer dryp fra udløbstuden.
Montering se s. 31
Rengøring
se venligst den vedlagte brochure.
Symbolbeskrivelse
Målene (se s. 32)
Der må ikke benyttes eddikesyreholdig
silikone!
Reservedele (se s. 34)
Ved skift af stråleformeren, skal der anven-
des en stråleformer, som er godkendt til dette
armatur
Tabel over de drosselslangelængder, som skal bruges
Højst muligt vandtryk på brugsstedet
i MPa
Enhedens indhold
8, 10 og 15 liter op til 5 liter
0,1 – 0,15 uden drosselslange Drosselslange afkortet til 90 mm
0,2 – 0,3 Drosselslange afkortet til 90 mm Drosselslange uforandret
0,4 – 0,7 Drosselslange uforandret
Juster gennemstrømningsmængden på hjørneventilen
Ved et rørtryk på mere end 0,5 MPa, skal trykket reduceres.
Fejl Årsag Hjælp
For lidt vand –Stråleformer forkalket, tilsmudset –Stråleformer renses, skiftes i givet
fald ud
Grebet går trægt –Kartusche defekt, tilkalket –Udskift kartusche
Armatur drypper hele tiden ved sluk-
ket vandvarmer
–Defekt kartusche –Udskift kartusche
8

6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Nos aparelhos de 5 litros a capacidade de saída
na misturadora não pode exceder 5 l/min. Regular
eventualmente a alimentação da água na torneira
de esquadria.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• Cortar o tubo flexível em plástico, se necessário,
segundo a tabela e inserir no tubo curto com marca
azul até à união.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Caudal: max. 5 l/min
Português
Marca de controlo
(ver página 32)
Funcionamento (ver página 33)
Fuga de gotas de água durante o aqueci-
mento do depósito de água.
Montagem ver página 31
Limpeza
consultar a seguinte brochura.
Descrição do símbolo
Medidas (ver página 32)
Não utilizar silicone que contenha ácido
acético!
Peças de substituição
(ver página 34)
Se o emulsor for substituído é necessário
utilizar um emulsor adequado para esta
torneira.
Tabela sobre o comprimento das mangueiras de estrangulamento a utilizar
Maior pressão de água possível no
local de aplicação, em MPa
Conteúdo do aparelho
8, 10 e 15 litros até 5 litros
0,1 – 0,15 sem mangueira de estrangulamento Mangueira de estrangulamento
encurtada em 90 mm
0,2 – 0,3 Mangueira de estrangulamento
encurtada em 90 mm
Mangueira de estrangulamento
inalterada
0,4 – 0,7 Mangueira de estrangulamento inalterada
Regular o caudal volumétrico na válvula de canto
Se a pressão da água for superior a 0,5 MPa é necessário montar um redutor de pressão.
Falha Causa Solução
Água insuficiente –Emulsor com calcário, com sujidade –Limpar emulsor, event. Substituir
Misturadora perra –Cartucho defeituoso,calcificado –Substituir o cartucho
Misturadora pinga constantemente
com preparador de água desligado
–Cartucho defeituoso –Substituir o cartucho
9

6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
6Przy urządzeniach 5-litrowych wydajność mie-
szacza nie może przekraczać 5 l/min. W razie
potrzeby wyregulować dopływ wody przy zaworku
kątowym.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Jeżeli to koniecznie, przyciąć wąż z tworzywa
sztucznego zgodnie z tabelą i wsunąć aż do oporu
do krótkiej niebieskiej rury.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wydajność przepływu: maks. 5 l/min
Polski
Znak jakości (patrz strona 32)
Obsługa (patrz strona 33)
Przy podgrzaniu zbiornika wody przy wylo-
cie kapie woda.
Montaż patrz strona 31
Czyszczenie
patrz dołączona broszura.
Opis symbolu
Wymiary (patrz strona 32)
Nie stosować silikonów zawierających kwas
octowy!
Części serwisowe (patrz strona 34)
Przy wymianie kształtownika przepływu
należy użyć takiego kształtownika przepływu,
którego użycie jest autoryzowane dla danego
typu armatury.
Tabela zawierająca informacje o stosowanych długościach węży dławiących
Maksymalne możliwe ciśnienie wody
w miejscu zastosowania w MPa
Zawartość urządzenia
8, 10 i 15 litrów do 5 litrów
0,1 – 0,15 bez węża dławiącego wąż dławiący skrócony do 90 mm
0,2 – 0,3 wąż dławiący skrócony do 90 mm wąż dławiący bez zmian
0,4 – 0,7 wąż dławiący bez zmian
wyregulować natężenie przepływu na zaworze kątowym
Przy ciśnieniu przy zamkniętych rurkach wynoszącym 0,5 MPa należy wbudować reduktor ciśnienia.
Usterka Przyczyna Pomoc
Mała ilość wody –Kształtownik przepływu zakamie-
niony, zabrudzony
–Wyczyścić lub wymienić kształtow-
nik przepływu
Uchwyt armatury pracuje z wysiłkiem –Uszkodzony wkład, zakamieniony –Wymiana wkładu
Armatura cieknie zawsze przy wyłą-
czonym podgrzewaczu wody
–Uszkodzony wkład –Wymiana wkładu
10
