Hans Grohe Axor Carlton 17241 Series User manual

Carlton
17241XXX
Montreux
16241XXX
Terrano
37261XXX
Montreux
16261XXX
Montageanleitung
Citterio
39365XXX
Terrano
37241XXX
Carlton
17261XXX

2

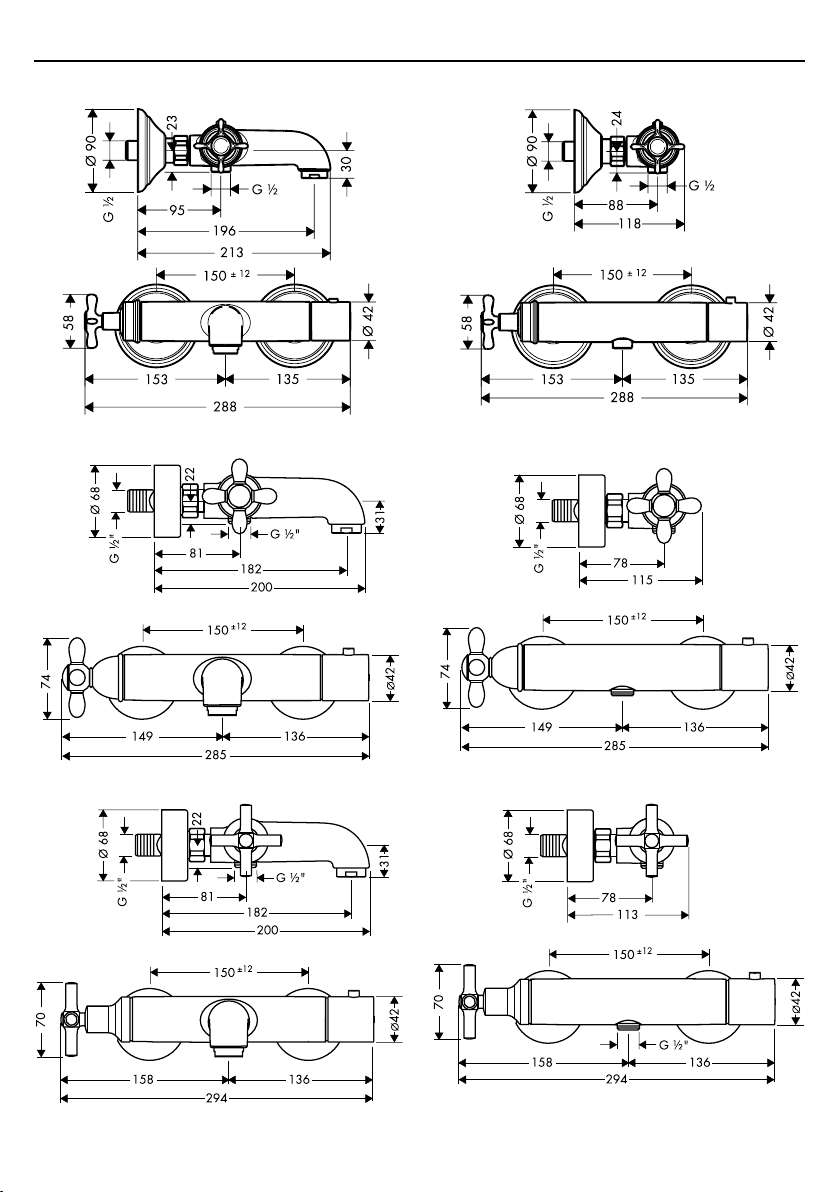

Carlton 17241XXX
Montreux 16241XXX
Terrano 37261XXX
Montreux 16261XXX
Terrano 37241XXX
Carlton 17261XXX

3
Citterio 39365XXX

4
5
37 9 6 1
2
4a
11
8 13
4b
4c
4d
10

5
12
4a
S-Anschluss
Raccord-S
S-union
Raccordi
Acometida
Aanslutningen
Eksenteranslutningen
Excêntrico
Przyłącze S
S-priključek
S-spoj
Silikon (essigsäurefrei!)
Silicone (sans acide acétique!)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)
Silikon (brez ocetne kisline)
Silikon (ne sadrži octene kiseline)
36

6
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. S - Anschlüsse montieren und ausrichten.
3. Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Einjustierung
NacherfolgterMontagemussdieAuslauftemperatur
des Thermostaten überprüft werden.
Eine Korrektur ist erforderlich wenn die an der
Entnahmestelle gemessene Temperatur von der am
Thermostaten eingestellten Temperatur abweicht
(siehe Seite 27).
Bedienung 16241XXX/17241XXX/37241XXX
Durch Drehen am linken Griff wird der Thermostat geöffnet,
geschlossen und zwischen Wanne und Brause umgestellt.
Die Temperatur wird am rechten Griff eingestellt.
Bedienung 16261XXX/17261XXX/
37261XXX/39365XXX
Durch Drehen am linken Griff wird der Thermostat
geöffnet und geschlossen. Die Temperatur wird am
rechten Griff eingestellt.
Temperaturbegrenzung
Der Temperaturbereich wird durch die Sicherheits-
sperre auf 38° begrenzt (Verbrühschutz).
Wird eine höhere Temperatur gewünscht, so kann
durch Eindrücken des Sicherheitsknopfes die 38°
Sperre überschritten werden.
UmdieLeichtgängigkeitderRegeleinheitzu gewähr-
leisten, sollte der Thermostat von Zeit zu Zeit auf
ganz warm und ganz kalt gestellt werden.
Achtung!
Der Thermostat ist mit Rückflussverhinderern
ausgestattet. Rückflussverhinderer müssen gemäß
DIN EN 1717 regelmäßig in Übereinstimmung mit
nationalenoderregionalenBestimmungen(DIN1988
einmal jährlich) auf ihre Funktion geprüft werden.
Thermostat in Verbindung mit Durchlauf-
erhitzern.
Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung: 20 l/min 0,3 MPa
(1 MPa = 10 bar = 147 PSI)
Prüfzeichen 16241XXX /
17241XXX / 37241XXX: PA-IX 9374/IBB
SVGW
Eigensicher gegen Rückfließen
Serviceteile (siehe Seite 4 - 5)
1 Temperatur Regeleinheit 94282000
2 Ab- / Umstellventil 96509000
3 Thermostatgriff 39398XXX
4a Ventilgriff Carlton 17396XXX
4b Ventilgriff Terrano 37395XXX
4c Ventilgriff Citterio 39397XXX
4d Ventilgriff Montreux 16396XXX
5 Luftsprudler 13485000
6 Rückflussverhinderer 96737000
7 Schalldämpfer 96429000
8 S-Anschlüsse 94140000
9 Rosette 96467XXX
10 Rosette Montreux 98595XXX
11 Anschlagscheibe
für Temperatur Regeleinheit 95041000
12 Absperreinheit 94149000
13 Schmutzfangsieb 96922000
XXX = Farbcodierung
000 chrom
090 chrom/gold
420 platin
810 satinox
820 brushed nickel
830 polished nickel
Deutsch

7
Deutsch
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Schmutzfangsiebe verschmutzt
- Siebdichtung der Brause ver-
schmutzt
- Leitungsdruck prüfen
- Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen
- Siebdichtung zwischen Brause
und Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt und
umgekehrt
- Rückflussverhinderer
verschmutzt/defekt - Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht
mit der eingestellten Temperatur
überein.
- Thermostat wurde nicht justiert
Zu niedere Warmwasser- tem-
peratur
- Thermostat justieren
Warmwassertemperatur erhö-
hen auf 42 °C bis 65°C
Temperaturregelung nicht möglich - MTC-Regeleinheit verkalkt - MTC-Regeleinheit austauschen
Brause oder Auslauf tropft - Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
- Absperroberteil reinigen bzw.
austauschen
Durchlauferhitzer schaltet bei Ther-
mostatbetrieb nicht ein - Drossel in Handbrause nicht ausgebaut
- Schmutzfangsiebe verschmutzt
- Rückflussverhinderer hängt
- Drossel aus Handbrause entfer-
nen
- Schmutzfangsiebe reinigen/
austauschen
- Rückflussverhinderer austau-
schen

8
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Monter les raccords.
3. Mettre les joints et visser le corps.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Etalonnage
Lemontageterminé,contrôlerla températuredel'eau
puisée au mitigeur thermostatique. Un étalonnage
est nécessaire si la température de l'eau mitigée
mesurée au point de puisage diffère sensiblement de
celle affichée sur le thermostat. Pour le Etalonnage
voir page 27.
Utilisation 16241XXX/17241XXX/37241XXX
Ouverture, réglage de débit et fermeture de l'eau:
La poignée de gauche vous permet d'ouvir
et de fermer le mélangeur et d'inverser de la
baignoire sur la douche et vice versa. Réglage
de température de l'eau: Tournez la poignée de
droite.
Utilisation16261XXX/17261XXX/37261XXX/
39365XXX
Ouverture, réglage de débit et fermeture de l'eau:
Tourner la poignée située à gauche sur le mitigeur
thermostatique. Réglage de température de l'eau:
Tourner la poignée de droite.
Limitation de la température
La plage de température est limitée à 38° C par le
verroudesécurité.Quandondésireunetempérature
supérieure, on peut dépasser 38° C en appuyant
sur le bouton de sécurité.
Attention!
Le mitigeur thermostatique est équipé de clapets anti-
retour. Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN 1717
ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une
fois par an).
Français
Mitigeur thermostatique en fonctionnement
avec de chauffe-eau-instantané.
Si besoin, retirer le limiteur de débit sur la dou-
chette.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
Temp. maximum d'eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: 20 l/min
(1 MPa = 10 bars = 147 PSI)
Claasification accoustique et débit: ACS
SVGW
Avec dispositif anti-retour
Pièces détachées (voir pages 4 - 5)
1 elément thermostatique 94282000
2 cartouche arrêt/inverseur 96509000
3 poignée thermostatique 39398XXX
4a poignée de commande Carlton 17396XXX
4b poignée de commande Terrano 37395XXX
4c poignée de commande Citterio 39397XXX
4d poignée de commande Montreux16396XXX
5 mousseur cpl. 13485000
6 clapet anti-retour 96737000
7 membrane anti bruit 96429000
8 raccords-S 94140000
9 rosace 96467XXX
10 rosace Montreux 98595XXX
11 bague de butée per elément
thermostatique 95041000
12 mécanisme d'arrêt 94149000
13 filtre 96922000
XXX = Couleurs
000 chromé
090 chromé/or
420 platiné
810 satinox
820 brushed nickel
830 polished nickel

9
Français
Défaillance Cause Traitement
Pas assez d´eau - Pression d´alimentation
- Filtre encrassé
- Joint-filtre de douchette encrassé
- Contrôlez la pression
- Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche
- Nettoyez le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau
chaude est comprimée dans
l´arrivée d´eau froide et vice
versa avec robinet fermé
- Clapet anti-retour encrassé ou
défectueux - Nettoyez le clapet anti-retour ou le changez éventuellement
La température à la sortie ne cor-
respond pas à la température de
réglage
- Le thermostat n´a pas été réglé
- La température d´eau chaude
est trop basse
--Réglez le thermostat
- Augmentez la température
d´eau chaude entre 42°C et
65°C
Le réglage de la température n´est
pas possible - Cartouche thermostatique entart- rée - Changer la cartouche thermo- statique
La douchette ou le bec verseur
goutte - De la saleté ou de l´incrustation sur le siège, mécanisme d´arrêt
défectueux
- Nettoyez le mécanisme d´arrêt
ou le changez éventuellement
Le chauffe-eau instantané ne
s´allume pas lors de l´utilisation
du thermostat
- Limitation de douchette non dé-
montée
- Filtres encrassés
- Clapet anti-retour bloque
- Enlevez la limitation de douchet-
te
- Nettoyez / changez les filtres
- Changez le clapet anti-retour

10
Attention! The fitting must be installed, flushed and
tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Mount the S - unions and align them.
3. Fasten the mixer with the washers.
The hot and cold supplies must be of equal
pressures.
Adjustment
Correction is necessary if the temperature measured
at the take off point differs from the temperature set
on the scale. To adjust please see page 27.
Operation 16241XXX/17241XXX/37241XXX
By turning the handle on the left hand side the
thermostatic mixer is opened, closed and the flow
can be changed from tub to shower function.
The temperature is selected by turning the graduated
handle on the right side.
Operation16261XXX/17261XXX/37261XXX/
39365XXX
The mixer is operated by turning the handle on the
left hand side. The temperature is selected by turning
the graduated handle on the right side.
Temperature limitation
The temperature is limited by the safety check to 38°
C (100° F). If a higher temperature is required, it is
possible to override the safety stop by depressing
the safety button.
To garantee a smooth running of the thermoelent, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Attention!
The mixer is equipped with non return valves.
The non return valves must be checked regularly
accordingtoDINEN1717inaccordancewithnational
or regional regulations (at least once a year)
English
Using the Thermostatic mixer in conjunction
with combination boilers.
If fitting a hand shower remove the water limiter
from the shower.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0.1 - 0.5 MPa
Test pressure: 1.6 MPa
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow by 0.3 MPa: 20 l/min
(1 MPa = 10 bars = 147 PSI)
Test certificate 16241XXX /
17241XXX / 37241XXX: WRAS
Anti-pollution function
Spare parts (see page 4 - 5)
1 thermoelement 94282000
2 shut off and diverter unit 96509000
3 knob for thermoelement 39398XXX
4a knob for shut off and
diverter unit Carlton 17396XXX
4b knob for shut off and
diverter unit Terrano 37395XXX
4c knob for shut off and
diverter unit Citterio 39397XXX
4d knob for shut off and
diverter unit Montreux 16396XXX
5 aerator cpl. 13485000
6 non return valve 96737000
7 noise reduction 96429000
8 s-unions 94140000
9 escutcheon 96467XXX
10 escutcheon Montreux 98595XXX
11 safety set for temperature control 95041000
12 shut off unit 94149000
13 filter packing 96922000
XXX = Colours
000 chrome plated
090 chrome plated / gold plated
420 platinum
810 satinox
820 brushed nickel
830 polished nickel

11
English
Fault Cause Remedy
Insufficient water - Supply pressure inadequate
- Filter are dirty
- Shower filter seal dirty
- Check mains pressure
- Clean filter in front of the mixer
and on the MTC-thermo cart-
ridge
- Clean filter seal between sho-
wer and hose
Crossflow, hot water is forced into
cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or lea-
king - Clean backflow preventers, ex- change if necessary
Spout temperature does not corre-
spond with the temperature set - Thermostat has not been adjus- ted
- Hot water temperature too low
- Adjust thermostat
- Increase hot water temperature
to 42 °C to 65 °C
Temperature regulation not pos-
sible - MTC-thermo cartridge calcified - Exchange MTC-thermo cartridge
Shower or spout dripping - Dirt or sedaimentation on valve
seat, shut-off unit damaged - Clean or exchange shut-off unit
Instantaneous heater didn’t work
with thermostat - Flow limiter in handshower isn’t removed
- Filter are dirty
- Non return valve didn’t move
back
- Remove flow limiter
- Clean the filter/exchange filter
- Exchange non return valves

12
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
1. Collegare le uscite principali.
2. Montare i raccordi eccentrici.
3. Avvitare il rubinetto.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell’acqua fredda e dell’acqua calda.
Taratura
Effettuatal'installazionedelmiscelatoretermostatico
bisogna controllare la temperatura di uscita. La tara-
tura è necessaria quando la temperatura dell'acqua
misurata sul punto di prelievo non corrisponde a
quella fissata sul termostato.
Operazione di taratura vedere pagina 27.
Utilizzo 16241XXX/17241XXX/37241XXX
Ruotando la maniglia a sinistra il termostatico
verrà aperto, chiuso e scelta l'erogazione vasca
o doccia.
Latemperaturavieneregolatamediantelamanopola
destra.
Utilizzo16261XXX/17261XXX/37261XXX/
39365XXX
Girando la manopola sinistra avviene l'apertura
e la chiusura del termostato. La temperatura viene
regolata mediante la manopola destra.
Limitazione della temperatura
La gamma di temperatura è limitata a 38° C con un
blocco di sicurezza. Se si desidera una temperatura
piú alta di 38° C, il blocco di sicurezza può essere
superato premendo sul pulsante.
Pergarantirelascorrevolezzadell’elementodiregolazi-
one,ditantointantosidovrebberegolareiltermostatico
passando da tutto caldo a tutto freddo.
Attenzione!
Il miscelatore termostatico è dotato di una valvola
antiritorno.Lavalvoladinonritornodeveesserecontrollata
regolarmentecomedaDINEN1717,secondolenormative
nazionali e regionali (almeno una volta all'anno).
Italiano
Termostatico in combinarcione con
scaldabagni istantanei.
Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Potenza di erogazione: 20 l/min 0,3 MPa
(1 MPa = 10 bar = 147 PSI)
Segno di verifica: SVGW
Sicurezza antiriflusso
Parti di ricambio (vedi pagg. 4 - 5)
1 elemento termostatico 94282000
2 cartuccia rubinetto/deviatore 96509000
3 maniglia termostatico 39398XXX
4a maniglia rubinetto/deviatore Carlton 17396XXX
4b maniglia rubinetto/deviatore Terrano 37395XXX
4c maniglia rubinetto/deviatore Citterio 39397XXX
4d maniglia rubinetto/deviatore Montreux 16396XXX
5 rompigetto compl. 13485000
6 valvola antiriflusso 96737000
7 Sorbente acustico 96429000
8 raccordi eccentrici 94140000
9 rosette 96467XXX
10 rosette Montreux 98595XXX
11 sistema d'arresto per
regolazione temperatura 95041000
12 rubinetto d’arresto 94149000
13 filtrino 96922000
XXX = Trattamento
000 cromato
090 cromato/oro
420 platin
810 satinox
820 brushed nickel
830 polished nickel

13
Italiano
Guasto Cause Soluzione possibile
Scarsità d’acqua - pressione di erogazione insuffi-
ciente
- filtri sporchi
- guarnizione del filtro della doc-
cia sporca
- aumentare la pressione di ero-
gazione
- pulire/sostituire i filtri
- pulire la guarnizione del filtro
tra doccia e flessibile
Flusso incrociato; l’acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- antiriflusso non ermetico - pulire o sostituire l’antiriflusso
La temperatura di erogazione è
diversa da quella impostata - il termostatico non è stato rego- lato
- temperatura acqua calda troppo
bassa
- regolare il termostatico
- aumentare la temperatura ac-
qua calda tra 42 °C e 65 °C
Impossibile la regolazione tem-
peratura - unità di regolazione MTC piena di calcaret - sostituire l’unità di regolazione MTC
Doccia / scarico gocciola - sporco o depositi nella sede del-
la guarnizione, vitone di arresto
danneggiato
- pulire o sostituire il vitone di
arresto
La caldaia istantanea non lavora
con il termostato in funzione - Il limitatore di portata non è sta- to smontato dalla doccetta
- filtri sporchi
- valvola antiriflusso non funziona
correttamente
- smontare il limitatore di portata
dalla doccetta
- pulire/sostituire i filtri
- sostituire la valvola antiriflusso

14
Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Montar los racores excéntricos.
3. Montar el mezclador.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Ajuste
Después del montaje deberá comprobare la tem-
peratura del agua del termostato, en la salida del
caño.
Una corrección se efectuará siempre y cuando la
temperatura del agua tomada a la salida del caño,
no corresponda con la indicada en el volante del
termostato. Ajuste ver pagina 27.
Manejo 16241XXX/17241XXX/37241XXX
Girandoelmandodelaizquierdo,eltermostatoabre,
cierra e invierte el caudal entre bañera y ducha.
La temperatura se regula con el volante derecho.
Manejo16261XXX/17261XXX/37261XXX/
39365XXX
Girando el volante izquierdo se abre y se cierra el
termostato. La temperatura se regula con el volante
derecho.
Tope de seguridad
El radio de giro del volante está bloqueado a los
38° C. Para rebasar esta temperatura basta con
oprimir el botón (tope de seguridad).
Para garantizar el funcionamiento duradero del ter-
mostato, el mando del mismo debería girarse de vez
en cuando del extremo frío al extremo caliente.
Atención!
El termostato está equipado con válvula, la cual
evita el retorno del agua a la tubería. Las válvulas
anti-retorno tienen que sercontroladasregularmente
según la norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una vez al
año, por lo menos).
Español
Termostato en uso con calentadores
instantáneos
La teleducha debe funcionar sin reductor de
caudal.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Caudal máximo 0,3 MPa: 20 l/min
(1 MPa = 10 bares = 147 PSI)
Seguro contra el retorno
Repuestos (ver página 4 - 5)
1 Termoelemento 94282000
2 Cartoucho llave de paso/inversor 96509000
3 Mando del termostato 39398XXX
4a Mando del cierre Carlton 17396XXX
4b Mando del cierre Terrano 37395XXX
4c Mando del cierre Citterio 39397XXX
4d Mando del cierre Montreux 16396XXX
5 Aireador completa 13485000
6 Válvula antirretorno 96737000
7 Silenciador 96429000
8 Racor excéntrico 94140000
9 Florón 96467XXX
10 Florón Montreux 98595XXX
11 Anillo tope para termoelemento 95041000
12 Montura 94149000
13 Filtro 96922000
XXX = Colores
000 cromado
090 cromado/oro
420 platin
810 satinox
820 brushed nickel
830 polished nickel

15
Español
Avería Causa Remedio
Sale poca agua - presión insuficiente
- filtro de la ducha sucio
- filtro de retención de suciedad
sucio.
- comprobar presión
- l impiar filtro entre flexo y ducha
- retirar el filtro de retención de
suciedad del termostato limpiar
el termoelemento.
Flujo de agua cruzada
agua caliente entra en la tubería
del agua fría o al revés
- válvula antirretorno sucia o pier-
de - limpiar / cambiar válvula
Temperatura del agua no corre-
sponde a lo marcado - termostato no ha sido ajustado - temperatura del agua caliente
demasiado baja
- ajustar termostato
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la tempera-
tura - termoelemento MTC calcificadat - cambiar termoelemento MTC
Llave de paso pierde agua - suciedad/cal en el asiento de la
junta o montura dañada - limpiar / cambiar montura
Calentador instantáneo no se
enciende en combinación con el
termostato
- no se ha quitado limitador de
caudal de la teleducha
- filtros sucios
- válvula anti-retorno cerrada
- quitar limitador de caudal
- limpiar/cambiar filtros
- cambiar válvula anti-retorno

16
Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. S - koppelingen monteren.
3. Met de vastzetmoeren het armatuur aandraaien.
Grote drukverschillen tussen koud- en warmwater
aansluitingen dienen vermeden te worden.
Instellen
Na montage dient de uitstroomtemperatuur van de
thermostaat gecontroleerd te worden. Een correctie
is noodzakelijk als de aan het tappunt gemeten tem-
peratuur afwijkt van de op de thermostaat ingestelde
temperatuur. Instelling zie blz. 27.
Bediening 16241XXX/17241XXX/37241XXX
Door te draaien aan de linker greep wordt de ther-
mostaat geopend, gesloten en vindt de omstelling
tussen baduitlop en janddouche.
De temperatuur wordt d. m. v. de rechter greep
ingesteld.
Bediening16261XXX/17261XXX/37261XXX/
39365XXX
Door draaien aan de linkergreep wordt de thermo-
staat gesloten en geopend. De temperatuur wordt
d. m. v. de rechtergreep ingesteld.
Temperatuurbegrenzing
Het temperatuurgebied wordt door de veiligheids-
blokkering tot 38° C begrensd. Als er een hogere
temperatuur gewenst wordt, kan de blokkering van
38° C door het indrukken van de veiligheidsknop
overschreden worden.
Om het goed functioneren van de regeleenheid te
garanderen, moet de thermostaat van tijd tot tijd op
heel warm en heel koud water worden ingesteld.
Let op!
De thermostaat is voorzien van terugslagkleppen.
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende eisen
ophetfunktionerengecontroleerdworden.(Tenminste
een keer per jaar)
Nederlands
Thermostaat en combinatie met een geiser
Indien er een handdouche aangesloten wordt, dan
dientdeeventueelaanwezigedoorstroom-begrenzer
eveneens verwijderd te worden.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit (0,3 MPa): 20 l/min
(1 MPa = 10 bar = 147 PSI)
Keurmerk: KIWA
Beveiligd tegen terugstromen
Service onderdelen (zie blz. 4 - 5)
1 temperatuur regeleenheid 94282000
2 binnenwerk m. stopkraan 96509000
3 thermostaatgreep 39398XXX
4a kraangreep Carlton 17396XXX
4b kraangreep Terrano 37395XXX
4c kraangreep Citterio 39397XXX
4d kraangreep Montreux 16396XXX
5 perlator kompl. 13485000
6 terugslagklep 96737000
7 geluidsdemper 96429000
8 S-koppelingen 94140000
9 rozet 96467XXX
10 rozet Montreux 98595XXX
11 aanslagring voor temperatuur
regeleenheid 95041000
12 bovendeel 94149000
13 zeefdichting 96922000
XXX = Kleuren
000 verchroomd
090 verchroomd/verguld
420 platin
810 satinox
820 brushed nickel
830 polished nickel

17
Nederlands
Probleem Oorzaak Oplossing
Weinig water - Druk te laag
- Vuilvangzeef vervuild
- Zeefdichting handdouche ver-
stopt
- Druk controleren
- Vuilvangzeefjes en zeefjes
van regeleenheid reinigen
- Zeefdichting handdouche reini-
gen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
- terugslagkleppen vervuild of
defect - terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet
met ingestelde temperatuur over-
een
- Thermostaat niet ingesteld
- warmwater temperatuur te laag - thermostaat instellen - warmwater toevoer verhogen
van 42°C tot 65°C
Temperatuur niet regelbaar - MTC-regeleenheid verkalkt - MTC-regeleenheid uitwisselen
Douche/uitloop lekt - Vuil of verkalking op de zitting,
bovendeel beschadigd - Bovendeel reinigen of omstelling uitwisselen
Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in - Begrenzer van handdouche niet verwijderd.
- Vuilvangzeef verstopt.
- Terugslagklep zit vastt
- Begrenzer uit handdouche ver-
wijderen
- Vuilvangzeef reinigen/
uitwisselen
- Terugslagklep uitwisselen.

18
Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
Montering
1. Skyl tilførselsledningerne grundigt.
2. Montér de ekxentriske forskruninger.
3. Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udljævnes.
Forindstilling
Efter montering af termostaten måles udløbstempe-
raturen. Såfremt den målte vandtemperatur afviger
fra den på termostaten viste forindstilling er en kor-
rigering af skalagrebet nødvendig. Forindstilling
se side 27.
Betjening 16241XXX/17241XXX/37241XXX
Ved at dreje venstre greb sker åbning og lukning af
termostaten samt omstelling mellem kar og brus.
Temperaturen indstilles på det højre greb.
Betjening16261XXX/17261XXX/37261XXX/
39365XXX
Ved at dreje på det venstre greb åbnes og lukkes termo-
staten. Temperaturen indstilles på det højre greb.
Temperaturbegrænsning
Temperaturområdet er begrænset opad til 38° C
ved hjælp af sikkerhedsspærren.
Ønskes en højere temperatur, kan denne spærre
overskrides ved at trykke den sikkerhedsknap ind.
For at sikre optimal funktion af termostaten, bør ter-
mostaten fra tid til anden motioneres (stilles skiftevis
helt varm og helt kold).
Bemærk!
Termostaten er forsynet med kontraventil .
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænserei overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om året).
Dansk
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømnigskapacitet 0,3 MPa: 20 l/min
(1 MPa = 10 bar = 147 PSI)
Med indbygget kontraventil
Reservedele (se s. 4 - 5)
1 Temperaturregulering 94282000
2 Afspæringsventil og omskifter 96509000
3 Termostatgreb 39398XXX
4a Afspærringsgreb Carlton 17396XXX
4b Afspærringsgreb Terrano 37395XXX
4c Afspærringsgreb Citterio 39397XXX
4d Afspærringsgreb Montreux 16396XXX
5 Perlator komplet 13485000
6 Kontraventil 96737000
7 Støjdæmper 96429000
8 Ekxentriske forskruning 94140000
9 Roset 96467XXX
10 Roset Montreux 98595XXX
11 Anlægsskive for
temperaturregulering 95041000
12 Afspærringsventil 94149000
13 Smudsfangssi 96922000
XXX = Farver
000 Krom
090 Krom/guld
420 Platin
810 Satinox
820 Brushed nickel
830 Polished nickel

19
Dansk
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok
- Smudsfangsi stoppet
- Sien mellem bruser og slange er
snavset
- Afprøv forsyningstrykket
- Rengør smudsfangsi foran term-
sotaten og på termostatelemen-
tet
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldt-
vandsledningen og omvendt - Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller uds- kift den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tem-
peratur
- Termostaten er ikke justeret
- For lav varmtvands-temperatur - Juster termostatenI - Forhøj varmtvands-temperaturen
fra 42 til 65
Temperaturregulering ikke mulig - MTC katuschen er tilkalket - Udskift MTC katuschen
Bruser/kartud drypper - Snavs eller kalk på pakningen,
beskadiget afspærringsventil - Rengør afspærrings-ventil eller udskift evt.
Vandvarmeren går ikke i gang
ved aktivering af termostat - Vandsparen i håndbruseren er ikke fjernet
- Smudsfangsien er snavset
- Kontraventilen hænger
- Afmonter vandsparen i håndbru-
seren
- Rengør/udskift smudsfangsi
- Udskift kontraventil

20
Uwaga! Armatura musi być zamontowa-
na, przepłukana i wypróbowana według
obowiązujących norm.
Montaż
1. Przepłukać instalację
2. Zamontować przyłącza typu S, ustawiając je
we właściwym kierunku.
3. Pamiętając o uszczelkach, przykręcić
armaturę.
Zbyt duże różnice ciśnienia między przyłączami
zimnej i ciepłej wody muszą być wyrównane.
Regulacja
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wypływie z termostatu.
Korygowanie będzie potrzebne, jeżeli pomierzona
na wypływie temperatura będzie różna od tempera-
tury nastawionej na termostacie (patrz str. 27).
Obsługa 16241XXX/17241XXX/37241XXX
Obrót lewego pokrętła otwiera i zamyka termos-
tat, oraz przestawia na wypływ do wanny, bądź
do prysznicu. Temperaturę nastawia się prawym
pokrętłem.
Obsługa 16261XXX/17261XXX/37261XXX/
39365XXX
Obrót lewego pokrętła otwiera i zamyka termostat.
Temperaturę nastawia się prawym pokrętłem.
Ograniczenie temperatury
Maksymalna temperatura ciepłej wody ograniczona
zostaje do 38şC za pomoca zabezpieczenia przed
poparzeniem. W przypadku potrzeby podniesie-
nia temperatury, można po wciśnięciu przycisku
bezpieczeństwa przekroczyć to ograniczenie.
Aby zagwarantować łatwość i poprawność
funkcjonowania zaworu regulacyjnego, termostat
powinien od czasu do czasu zostać ustawiony
całkowicie na pozycję ciepłej wody, a następnie
całkowicie na pozycję zimnej wody.
Uwaga
Termostat wyposażony został w zawory zwrotne.
Zawory zwrotne muszą być, według normy DIN EN
1717 na regionalnych warunkach, kontrolowane
(przynajmniej raz w roku).
Thermostat w połączeniu z podgrzewaczami
przepływowymi.
Jeżeli podłączona zostaje główka prysznicowa,
należy z niej wymontować ewentualnie istniejący
dławik przepływu.
Dane techniczne
Ciśnienie robocze: max.1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
Temperatura ciepłej wody: max. 80°C
Zalecana temp. ciepłej wody: 65°C
Wydajność przepływu: 20 l/min 0,3 MPa
(1 MPa = 10 bar = 147 PSI)
Zabezpieczenie przed przepływem zwrotnym
Części serwisowe (zobacz str. 4 - 5)
1 Zawór regulacji temperatury 94282000
2 zamykający /przełączeniowy 96509000
3 Pokrętło termostatu 39398XXX
4a Pokrętło zaworu Carlton 17396XXX
4b Pokrętło zaworu Terrano 37395XXX
4c Pokrętło zaworu Citterio 39397XXX
4d Pokrętło zaworu Montreux 16396XXX
5 Napowietrzacz (perlator) 13485000
6 Zawór zwrotny 96737000
7 Tłumik dzwięku 96429000
8 Przyłącze typu S 94140000
9 Rozeta 96467XXX
10 Rozeta Montreux 98595XXX
11 Pierścień ograniczający
dla zespołu regulacji temp. 95041000
12 Zawór elastopowy 94149000
13 Filtr sitkowa 96922000
XXX = kody kolorystyki powierzchni
000 chrom
090 chrom/złoty
420 platyna
810 satinox
820 brushed nickel
830 polished nickel
Polski
