Hans Grohe ShowerSelect 15744 1 Series Guide

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
ShowerSelect
15762xx1
ShowerSelect
15744xx1
°F
1
0
0
1
0
0
°
F

2
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation
• This trim is for use with iBox Universal Plus
model 01850181 (not included). When this
trim kit is installed on the rough valve, an
automatically compensating valve for an-
ti-scald protection for individual fixture fittings,
compliant to ASME A112.18.1/CSA B125.1,
will be created.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• This thermostatic mixing valve is for use with
a showerhead rated at 1.1 GPM (4.2 L/min)
or higher.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181. Une valve de compensation
automatique pour protection anti-brûlure de
raccords de robinetterie individuels, conforme
à la norme ASME A112.18.1/CSA B125.1, est
obtenue lorsque l’ensemble de garniture est
installé.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F
(49°C). Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F (44°C).
• Ce mitigeur thermostatique est à utiliser avec
des pommes de douches ayant un débit de
1.1 GPM (4.2 L/min) ou supérieur.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
English Français

3
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• La unidad requiere una pieza interior de
válvula 01850181. Cuando se instala el
kit de pieza exterior se crea una válvula de
compensación automática para protección
anti-escaldadura para accesorios individu-
ales, en cumplimiento con ASME A112.18.1/
CSA B125.1.
• Para evitar escaldaduras, la máxima tem-
peratura de salida de la válvula de la ducha
no debe exceder los 120°F (49°C). En
Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe
exceder los 112°F (44°C).
• El mezclador termostático está diseñado para
uso con cabezales de ducha calificados a
1.1 GPM (4.2 L/min) o más.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español
Tools Required / Outils Requis /
Herramientas Útiles

4
 Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
 Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
 Avis
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de
4 mm pour ouvrir et fermer les.
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
ShowerSelect
15762XX1
ShowerSelect
15744XX1
2¼"
(57 mm)
1¾"
(44 mm)
Ø1¾" (44 mm)
4⅜" (111 mm)
6⅛"/6⅛" (155/155 mm)
2⅛"- 3¼"
(54-82 mm)
¾" (20 mm)
6⅛" (155 mm)
6⅛" (155 mm)
Ø5⅞" (150 mm)
4⅛" (106 mm)
2¼"
(57 mm)
1¾"
(44 mm)
Ø1¾" (44 mm)
2⅛"- 3¼"
(54-82 mm)
¾" (20 mm)
Ø5⅞" (150 mm)
1¾"
(44 mm)
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
hot
chaud
caliente
cold
froid
frío

5

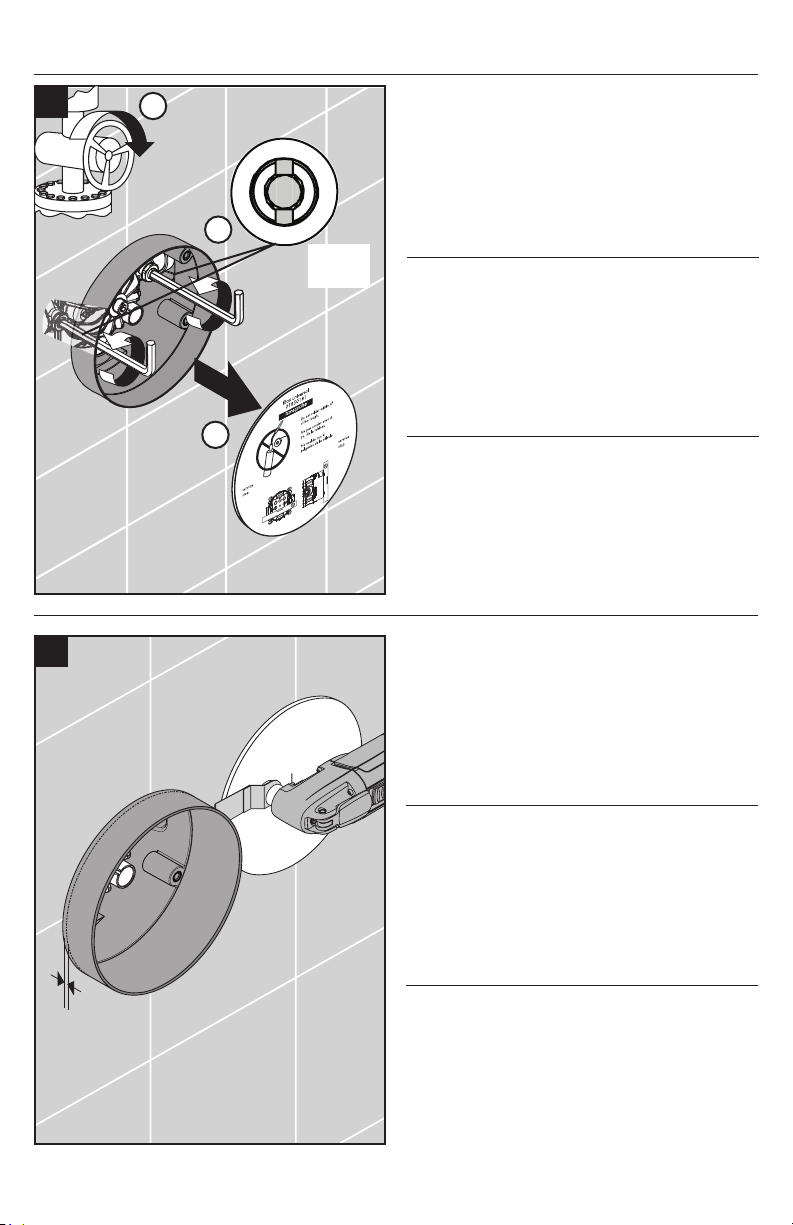

 To reduce the risk of scald injury and
property damage, turn the water off
at the main.
Remove the cover.
Close the stops.
 Pour réduire les risques de blessures
par brûlure et de dommages matéri-
els, fermez l’eau à la valve principale.
Enlevez le couvercle.
Fermez les butées d’arrêt.
 Para evitar lesiones por escaldadura y
daños a la propiedad, asegúrese de cer-
rar el paso del agua en la entrada del
suministro.
Retire la tapa.
Cierra los topes.
Cut the plaster shield so that it extends ¹⁄₁₆"-⅛"
(1-2 mm) outside the surface of the finished wall.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆"-⅛" (1-2 mm) de la superficie de la pared
terminada.
Coupez la coque de protection de façon à ce qu’elle
dépasse de ¹⁄₁₆ à ⅛ po (1-2 mm) à l'extérieur de la
surface du mur fini.
Installation / Installation / Instalación
90°
90°
90°
¹⁄₁₆"-⅛"
1-2 mm
1
2
closed
ferme
cerrado
1
2
3

6
Remove the flush insert and the flush insert seals.
Dry the inside of the valve using a soft cloth.
Retirez le module encastré et les joints d'étanchéité
du module encastré.
Sécher l'intérieur de la valve à l'aide d'un chiffon
doux.
Retire el inserto de lavado y los sellos del inserto de
lavado.
Seque el interior de la válvula con un paño suave.

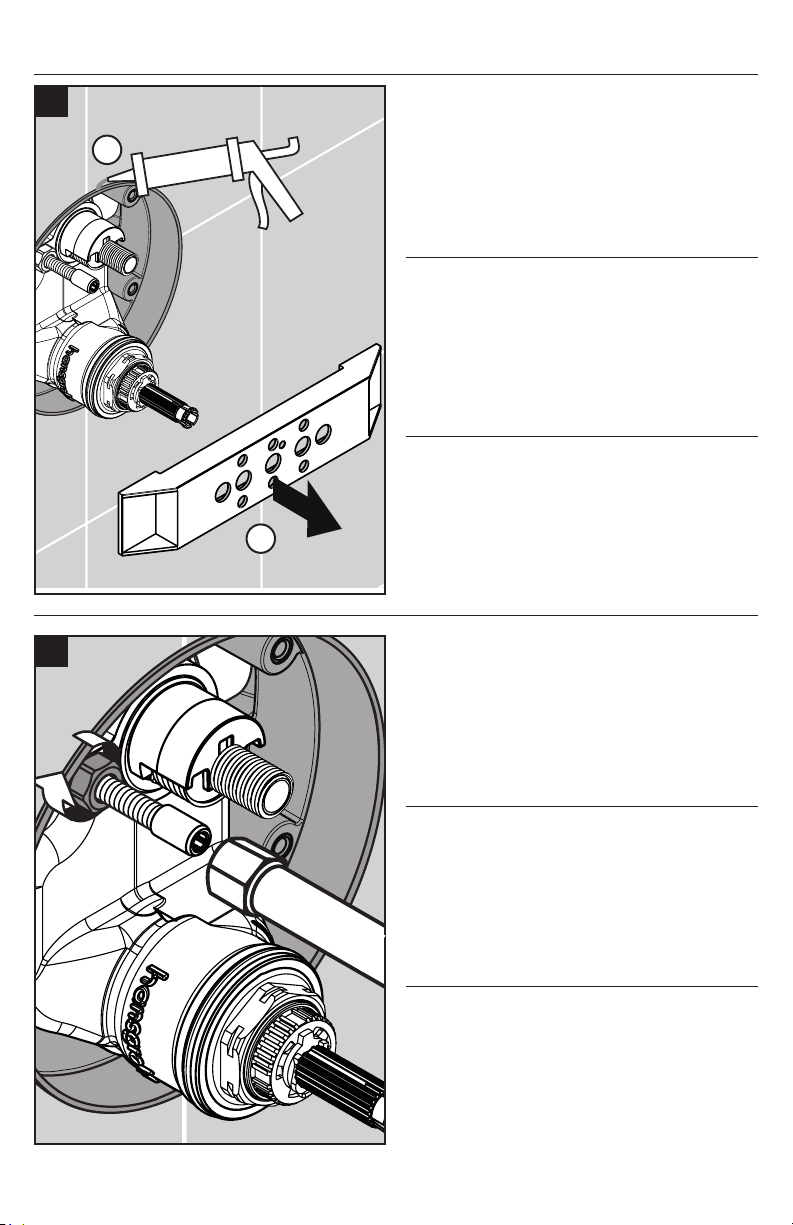

Lightly lubricate the function block o-rings.
Install the function block.
Lubrifiez légèrement les joints toriques de le bloc
fonction.
Installez le bloc fonction.
Lubrique levemente los retenes anulares del bloque
de funciÓn.
Instale el bloque de función.
5 mm
3
4 mm
3.7 ft-lb / 5 Nm
4
1
2
1
2
3

7
Lower the spacer.
Abaissez l'entretoise.
Baje el separador.
Remove the backing from the adhesive pads on the
fitting aid.
Retirez la pellicule protectrice des plaquettes adhé-
sives sur l'aide au montage.
Retire la parte posterior de las almohadillas adhesi-
vas de la ayuda de montaje.
4 mm
5
6

8

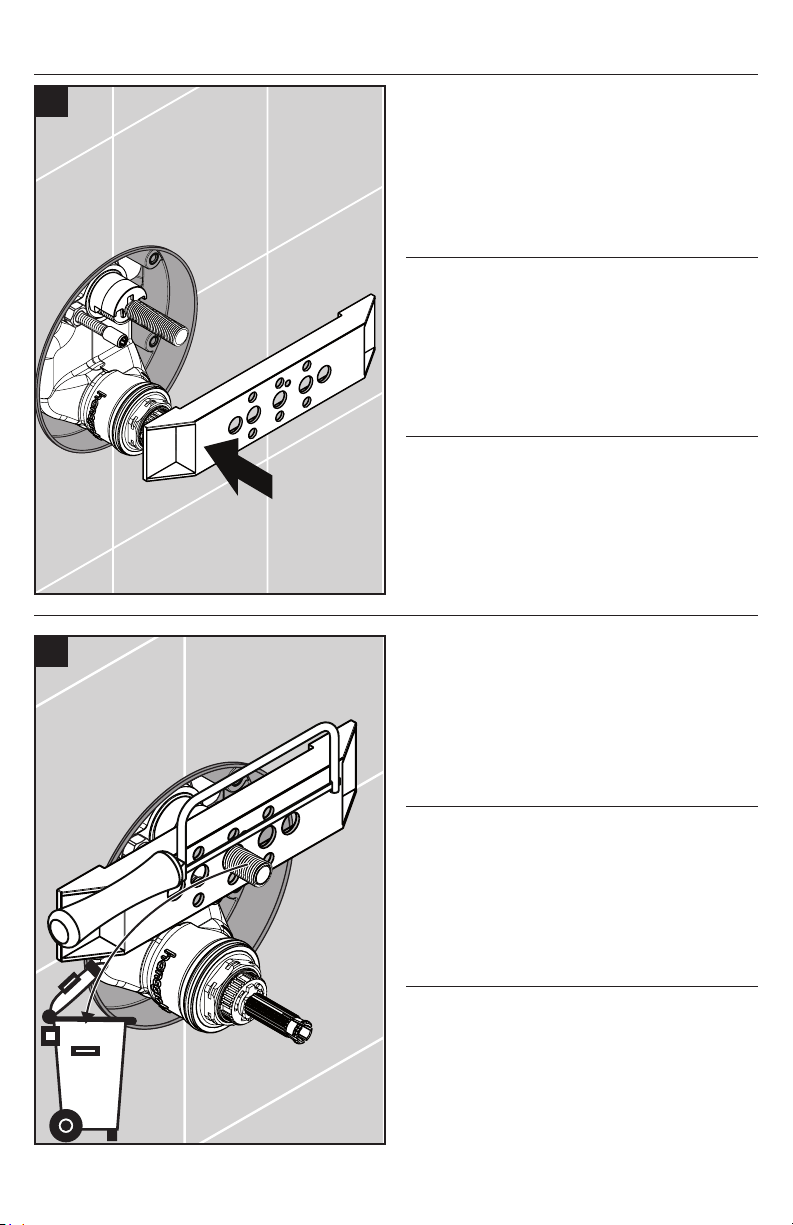

Position the fitting aid over the shutoff stem.
Positionnez l'aide au montage sur le tige d'arrêt.
Posicione la ayuda de montaje sobre el vástago de
cierre.
Cut the shutoff stem so that it is even with the front of
the fitting aid.
Coupez le tige d'arrêt afin qu'elles soient de niveau
avec le devant de l'aide au montage.
Corte el vástago de cierre de modo que esté parejo
con el frente de la ayuda de montaje.
7
8

9
File the shutoff stem so that it is straight and even.
Limez le tige d'arrêt afin qu'elles soient droites et
égales.
Lime el vástago de cierre de modo que estén rectos
y parejos.
Raise the spacer so that it is even with the back of the
fitting aid.
Remontez l'entretoise afin qu'elle soit de niveau avec
l'arrière de l'aide au montage.
Eleve el separador para que quede parejo con la
parte trasera de la ayuda de montaje.
9
10
4 mm

10

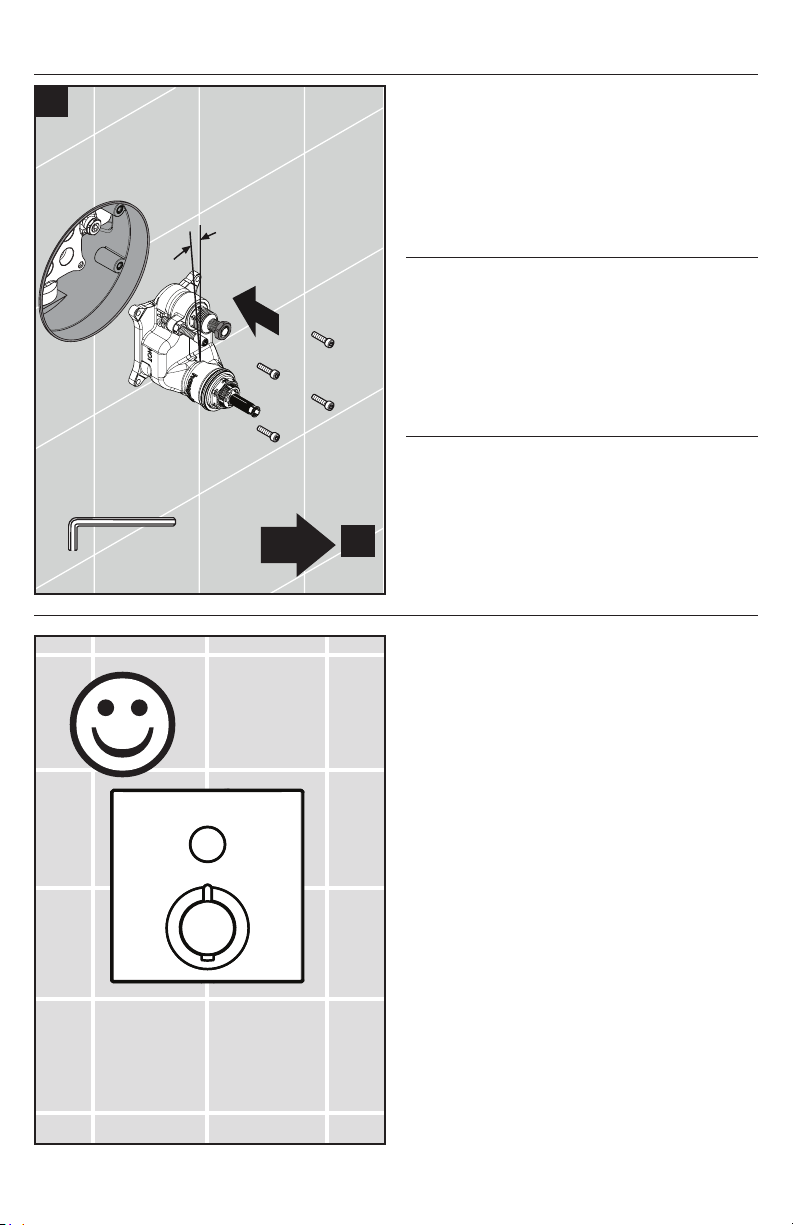

Remove the fitting aid.
Seal the wall around the plaster shield using water-
proof sealant.
 Failure to seal the wall may lead to
water damage.
Retirez l'aide au montage.
Scellez le mur autour de la coque de protection à
l'aide d'un produit de scellement.
 Si le mur n’est pas scellé, l’eau pour-
rait causer des dommages.
Retire la ayuda de montaje.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
 Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.

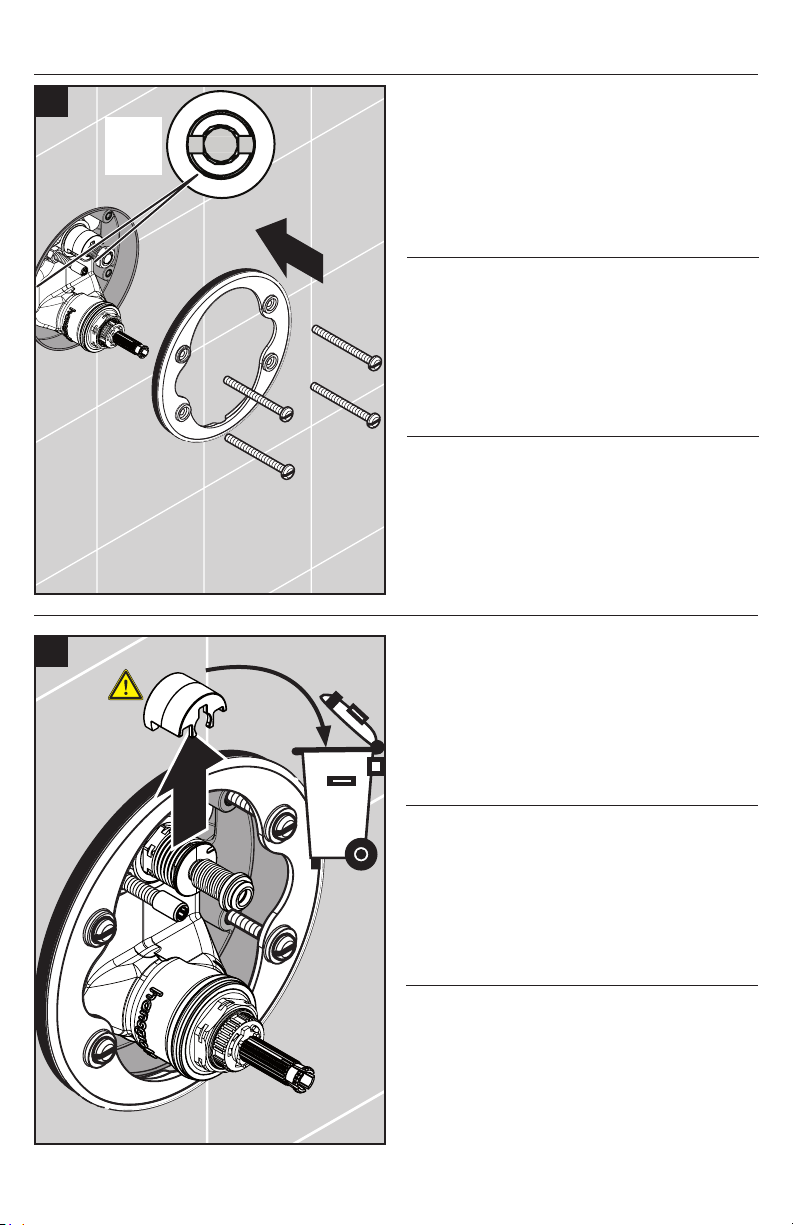

Tighten the nut on the spacer.
Apriete la tuerca en el separador.
Serrez l'écrou sur l'entretoise.
1
2
11
12
10 mm
1.5 ft-lb / 2 Nm

11
Install the nut on the shutoff valve stem so that it is
even with the front of the stem.
Installez les écrous sur le tige des vannes d'arrêt afin
qu'ils soient de niveau avec l'avant des tiges.
Instale la tuerca en el vástago de la válvula de cierre
de modo que queden parejos con el frente de el
vástago.
Measure the distance between the outside edge of
the plaster shield and the screw flange (X).
Mesurez la distance entre le bord extérieur de la
coque de protection et la collerette de la vis (« X »).
Mida la distancia entre el borde externo del protec-
tor de yeso y la brida del tornillo ("X").
1 - 2 mm
X
13
14

12

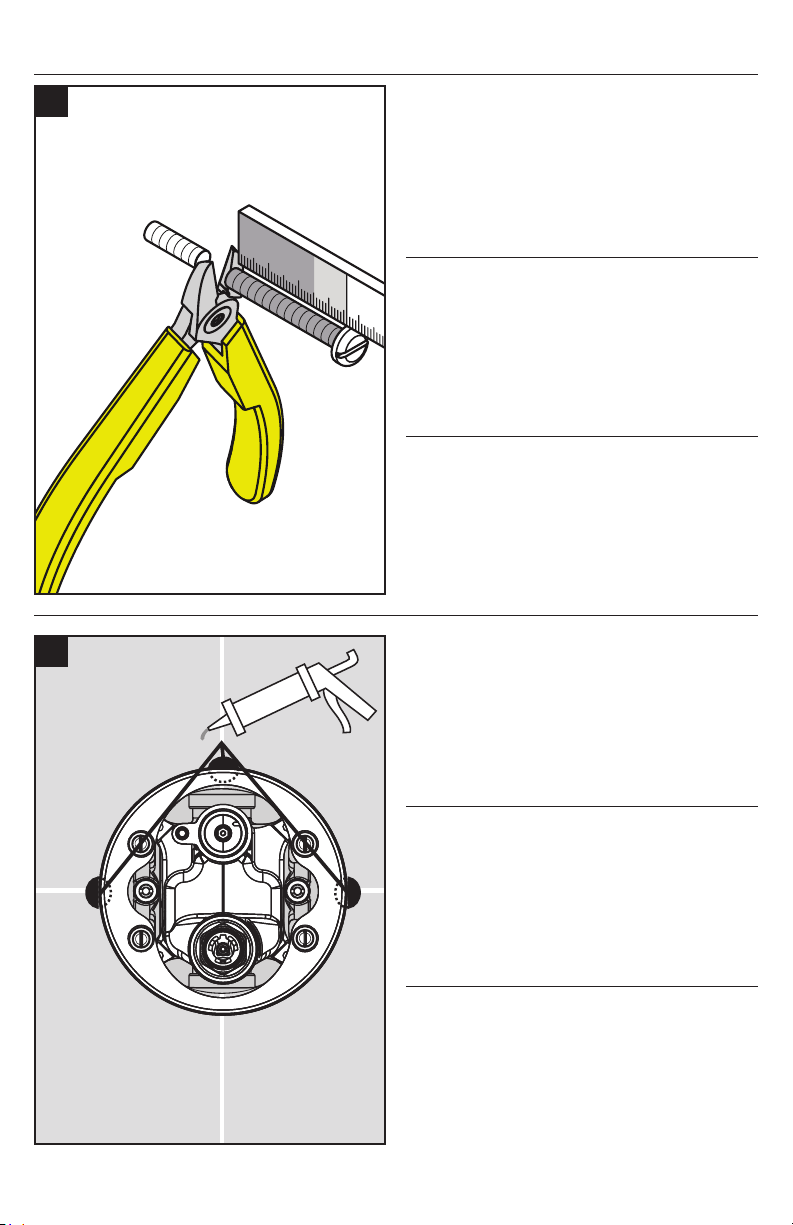

Add ⁷⁄₁₆" (11 mm) to X.
Cut the retainer plate screws so that they are X + ⁷⁄₁₆"
(X + 11 mm) long.
Ajoutez ⁷⁄₁₆ po (11 mm) à X.
Coupez les vis de la plaque d'arrêt afin que leur
longueur soit de X + ⁷⁄₁₆ po (X + 11 mm).
Agregue ⁷⁄₁₆" (11 mm) a X.
Corte los tornillos de la placa de sujeción de modo
que el largo sea X + ⁷⁄₁₆" (X + 11 mm).

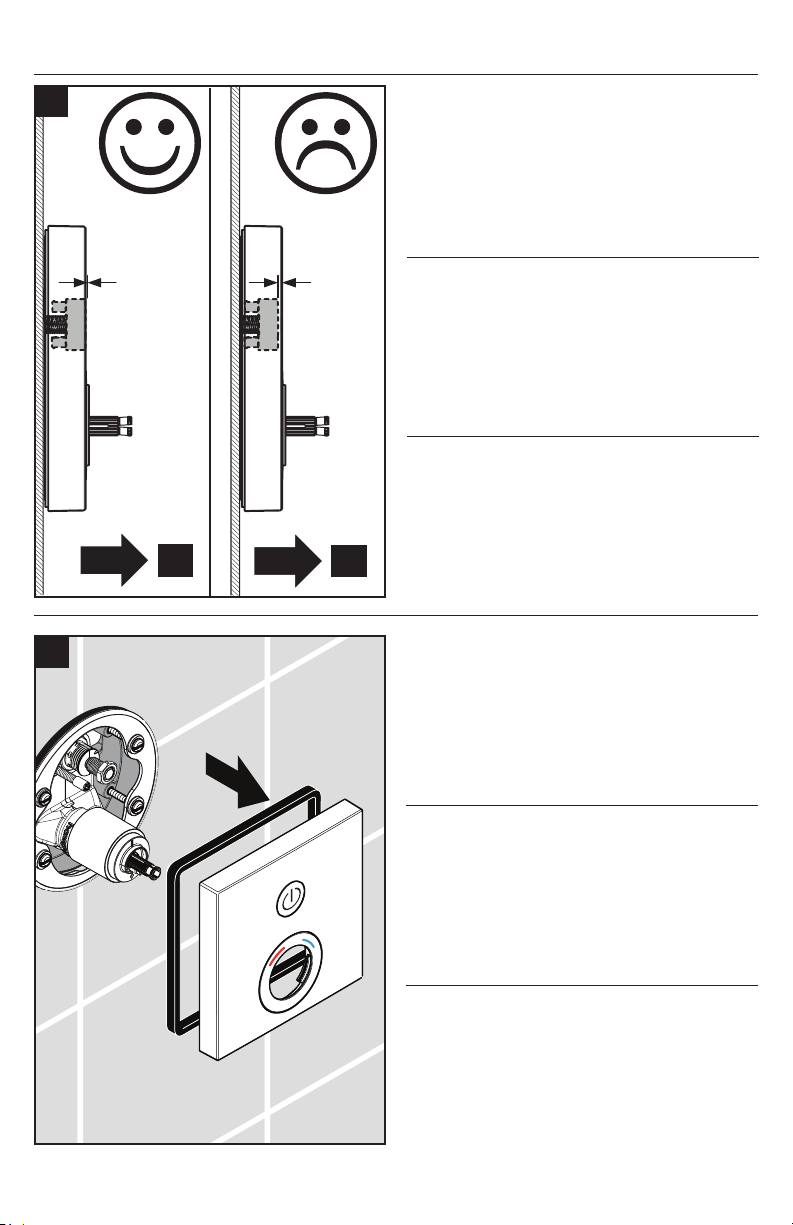

Place a small amount of caulk at the top and side
grout joints.
Placez une petite quantité de pâte d'étanchéité au
niveau des joints de coulis en haut et sur les côtés.
Coloque una pequeña cantidad de calafate en la
parte superior y uniones de lechada de cemento
laterales.
16
15
X + X +
⁷⁄₁₆"⁷⁄₁₆"
X +
⁷⁄₁₆"
X + 11

13
 Make sure that the stops are open.
Install the retainer plate.
 Assurez-vous que les vannes d'arrêt
soient ouvertes.
Installez la plaque d'arrêt.
 Asegúrese de que las llaves de paso
estén abiertas.
Instale la placa de sujeción.
IMPORTANT: Remove the safety guard from the
shutoff valve.
IMPORTANT: Retirez les pièces de protection des
vannes d'arrêt.
IMPORTANTE: Retire las protecciones de seguri-
dad de las válvulas de cierre.
17
18
0.74 ft-lb
1 Nm
open
ouvert
abierto

14
Turn the water on at the main.
Press the shutoff stem to test the shower function.
Ouvrez l'eau au niveau de la conduite principale.
Appuyez sur le tige d'arrêt pour ouvrir l'eau afin de
tester le fonction.
Abra el paso del agua en la entrada del suministro.
Presione el vástago de cierre para encender el agua
y probar la funciÓn.
Install the thermostatic mixer sleeve.
Model #15762XX1: Install the foam gasket.
Install the escutcheon.
Installez la douille du mitigeur thermostatique.
#15762XX1: Installez le joint mousse.
Installez l'écusson.
Instale el manguito del mezclador termostático.
#15762XX1: Instale la junta de espuma.
Instale el escudo.
1
0
0
°
F
20
19 1
2
1
2

15
In the "off" position, the front of the shutoff button
should be flush with the front of the escutcheon.
If it is, go to step 22.
If it is not, go to step A.
Remove the escutcheon
En position fermée, le devant du bouton d’arrêt doit
être à égalité avec le devant de l’écusson.
Si c’est le cas, passez à l’étape 22.
Si ce n’est pas le cas, passez à l’étape A.
Retirez l’écusson
En la posición de apagado ("off"), el frente del
botón de apagado debe estar al nivel del frente del
escudo.
Si está al mismo nivel, vaya al paso 22.
Si no está al mismo nivel, vaya al paso A.
Retire el escudo.
< 0 mm
0 mm
1
0
0
°
F
A
A
22
21

16
Rotate the nut on the shutoff stem slightly counter-
clockwise, to bring it out farther.
Reinstall the escutcheon.
Go to step 22 to continue the installation.
Tournez légèrement l'écrou sur le tige d’arrêt dans le
sens antihoraire, pour les positionner plus loin.
Réinstallez l’écusson.
Passez à l’étape 22 pour continuer l’installation.
Gire la tuerca del vástago de cierre levemente en
sentido antihorario para sacarla un poco más.
Vuelva a instalar el escudo.
Vaya al paso 22 para continuar con la instalación.
1
0
0
°
F
B
C
22

17

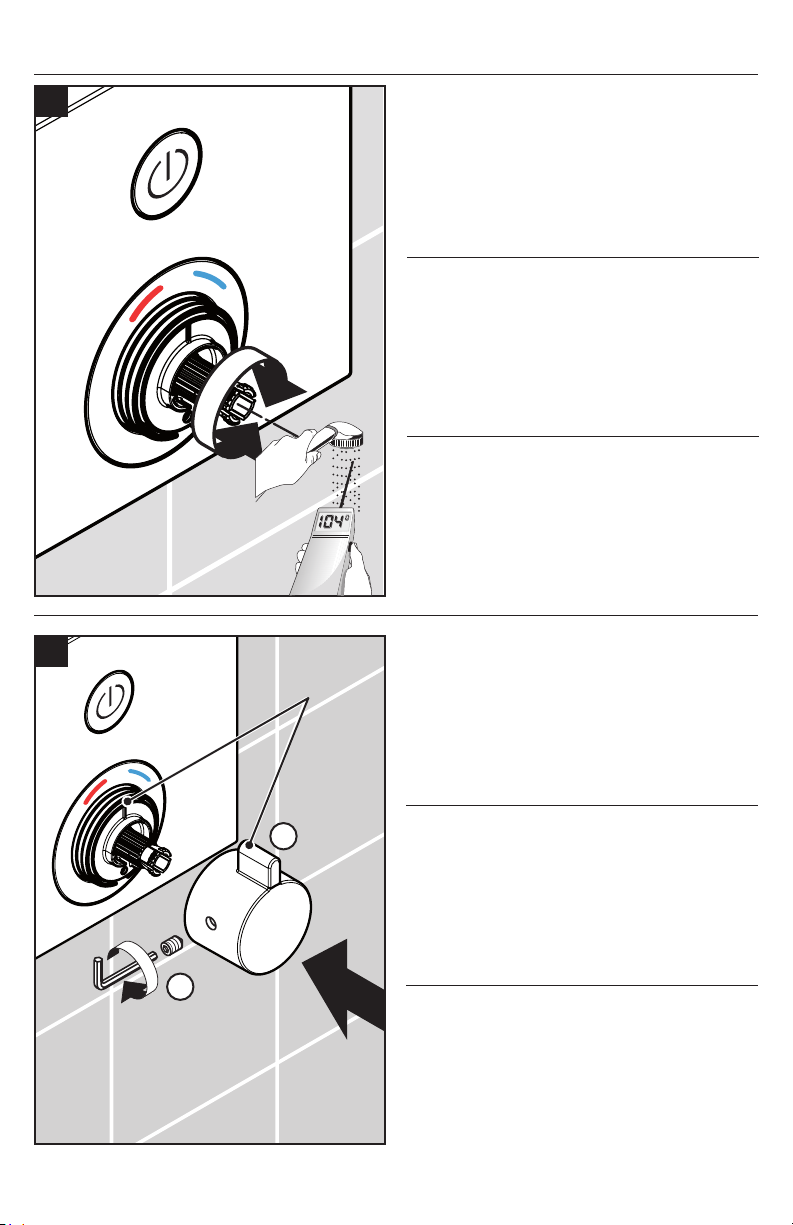

Turn the thermostatic mixer stem until the output water
is 104°F (40°C).
Tournez la tige du mitigeur thermostatique jusqu’à ce
que l’eau de sortie soit à une température de 104°F
(40°C).
Gire el vástago del mezclador termostático hasta
que el agua de salida esté en 104ºF (40°C).
Install the handle so that the lever is next to the index-
ing mark on the sleeve and the 100° marking on the
escutcheon.
Tighten the handle screw.
Installez la manette afin que le levier se trouve à côté
de la marque de positionnement sur la douille et de
la marque 100° sur l'écusson.
Serrez la vis de poignée.
Instale la manija de modo que la palanca esté al
lado de la marca indicadora en el manguito y la
marca 100° en el escudo.
Apriete el tornillo de la manija.
°F
1
0
0
°F
1
0
0
22
23 !
2 mm
1
2

18
Make sure that the escutcheon is level.
Assurez-vous que l'écusson est de niveau.
Asegúrese de que el escudo quede nivelado.
If it is not, turn to page 19.
Si ce n'est pas le cas, référez-vous à la page 19.
Si no lo está, vaya a la página 19.
1
0
0
°
F
a
24
25
max. 5°

19
If the escutcheon is tilted 5° or less, follow these
steps.
Turn the water off at the main or at the stops.
Remove the function block.
Si l'écusson est incliné de 5° ou moins, suivez ces
étapes.
Coupez l’eau au niveau de la conduite principale ou
des vannes d'arrêt.
Enlevez le bloc fonction.
Si el escudo está inclinado 5° o menos, siga estos
pasos.
Cierre el paso del agua en la entrada del suministro
o en las llaves de paso.
Retire el bloque de función.
Use a ¼" drill bit to slightly enlarge the screw holes
on the function block.
Utilisez une mèche de ¼ po pour légèrement agran-
dir les trous de vis du bloc fonction.
Use una broca de ¼" para agrandar levemente los
orificios para los tornillos en el bloque de función.
a
b
¼"/7mm

20
Install the function block in the rough.
Rotate the function block so that it is straight.
Install the screws.
Installez le bloc fonction dans la boîte
d'encastrement.
Faites tourner le bloc fonction afin qu'il soit droit.
Installez les vis.
Instale el bloque de función en la pieza interior.
Rote el bloque de función de modo que esté recto.
Instale los tornillos.
c
4 mm
3.7 ft-lb / 5 Nm
0°
17
