INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 03
EN ⁄ Instructions for use ⁄ assembly instructions 04
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 05
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 06
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 07
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 08
PT ⁄ Instruções para uso ⁄ Manual de Instalación 09
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 10
CS ⁄ Návod k použití ⁄ Montážní návod 11
SK ⁄ Návod na použitie ⁄ Montážny návod 12
ZH ⁄ 用户手册 ⁄ 组装说明 13
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 14
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 15
FI ⁄ Käyttöohje ⁄ Asennusohje 16
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 17
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 18
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 19
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 20
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 21
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 22
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 23
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 24
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 25
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 26
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 27
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 28
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 29
AR ⁄ ⁄30

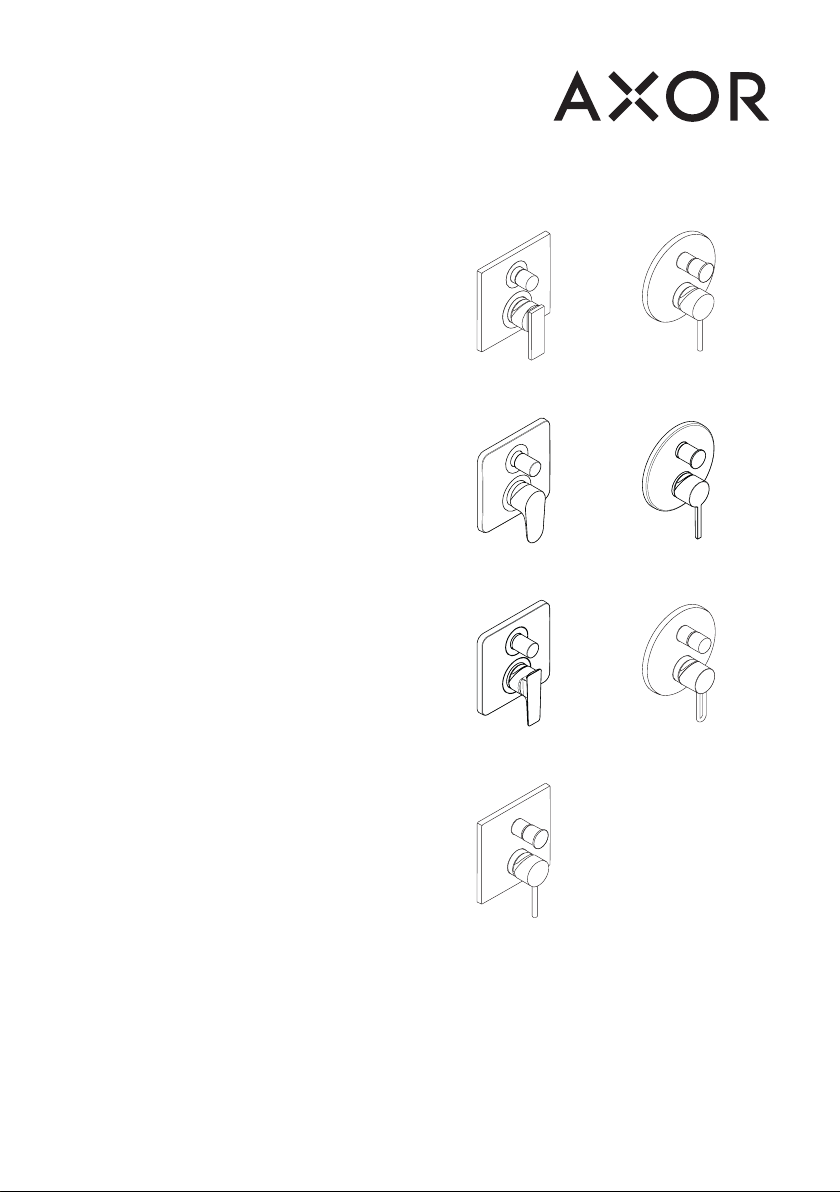

AXOR Starck X
10445000
AXOR Starck
10416XXX ⁄ 10416003
AXOR Uno²
38425000
AXOR Citterio M
34425000 ⁄ 34425003
AXOR Citterio
39455000 ⁄ 39455003
AXOR Starck
10414000
AXOR Citterio E
36455000 ⁄ 36455003

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
BEDIENUNG (siehe Seite 35)
MONTAGE (siehe Seite 32)
STÖRUNG URSACHE ABHILFE
⁄ Armatur schwergängig ⁄ Kartusche defekt, verkalkt ⁄ Kartusche austauschen
⁄ Armatur tropft ⁄ Kartusche defekt ⁄ Kartusche austauschen
⁄ Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser ange-
wählt wird.
⁄ Warmwasserbegrenzung falsch ein-
gestellt ⁄ Warmwasserbegrenzung einstellen
⁄ Kreuzfluss ⁄ Kartusche austauschen
⁄ Umsteller funktioniert nicht ⁄ Ablagerungen ⁄ Umsteller reinigen ⁄ O-Ringe fetten
⁄ Zu geringer Wasserdruck ⁄ Wasserdruck erhöhen
⁄ Umsteller defekt ⁄ Umsteller austauschen
MASSE (siehe Seite 31)
JUSTIERUNG (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In Ver-
bindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht zu empfehlen.
REINIGUNG
siehe beiliegende Broschüre
SERVICETEILE
(siehe Seite 36)
XXX = Farbcodierung
000 = chrom
340 = Brushed Black Chrome
800 = edelstahl-optik
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLERKLÄRUNG
DURCHFLUSSDIAGRAMM
(siehe Seite 31)
Freier Durchfluss bei 0,3 MPa:
 Abgang Brause
 Abgang Wanne
DE
PRÜFZEICHEN (siehe Seite 38)

03
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
Le produit est exclusivement conçu pour de l'eau potable!
INSTRUCTIONS DE SERVICE
(voir pages 35)
MONTAGE (voir pages 32)
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Dureté de fonctionnement ⁄ Cartouche défectueuse, entartrée ⁄ Changer la cartouche
⁄ Le mitigeur goutte ⁄ Cartouche défectueuse ⁄ Changer la cartouche
⁄ Température d'eau chaude trop basse,
pas d´eau froide Le chauffe eau
instantanése met en route quand on
puise de l'eau froide.
⁄ Limiteur de température mal positionné ⁄ Positionner le limiteur de température
⁄ Flux inversé ⁄ Changer la cartouche
⁄ L'inverseur ne fonctionne pas ⁄ Dépôts ⁄ Nettoyer l'inverseur ⁄ graisser les joints
toriques
⁄ Pression d'alimentation insuffisante ⁄ Augmenter la pression d'alimentation
⁄ Inverseur défectueux ⁄ Changez l´inverseur
DIMENSIONS (voir pages 31)
ETALONNAGE (voir pages 34)
Réglage de la limitation d'eau chaude. En liaison
avec les chauffe-eau, un blocage de l'eau
chaude n'est pas recommandable.
NETTOYAGE
voir la brochure ci-jointe
PIÈCES DÉTACHÉES
(voir pages 36)
XXX = Couleurs
000 = chromé
340 = Brushed Black Chrome
800 = aspect acier inox
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
DIAGRAMME DU DÉBIT
(voir pages 31)
Débit libre à 0,3 MPa:
 Sortie douche
 Sortie baignoire
FR
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 38)

04
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
The product is exclusively designed for drinking water!
OPERATION (see page 35)
ASSEMBLY (see page 32)
FAULT CAUSE REMEDY
⁄ Mixer stiff ⁄ Cartridge defective, calcified ⁄ Exchange cartridge
⁄ Mixer dripping ⁄ Cartridge defective ⁄ Exchange cartridge
⁄ Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
⁄ Hot water limiter incorrectly set ⁄ Set hot water limiter
⁄ Crossflow ⁄ Exchange cartridge
⁄ Diverter not operating ⁄ Residue ⁄ Clean converter ⁄ grease O-rings
⁄ Water pressure to low ⁄ Increase water pressure
⁄ Diverter defective ⁄ Exchange diverter
DIMENSIONS (see page 31)
ADJUSTMENT (see page 34)
To adjust the hot water limiter. Using a hot water
limiter in combination with a continuous flow
water heater is not recommended.
CLEANING
see enclosed brochure
SPARE PARTS
(see page 36)
XXX = Colors
000 = chrome plated
340 = Brushed Black Chrome
800 = stainless steel optic
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
FLOW DIAGRAM
(see page 31)
Rate of flow by 0,3 MPa:
 Shower outlet
 Tub outlet
EN
TEST CERTIFICATE (see page 38)

05
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
Il prodotto è concepito esclusivamente per acqua pota-
bile!
PROCEDURA (vedi pagg. 35)
MONTAGGIO (vedi pagg. 32)
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Miscelatore duro ⁄ Cartuccia difettosa ⁄ Sostituire la cartuccia
⁄ Miscelatore gocciola ⁄ Cartuccia difettosa ⁄ Sostituire la cartuccia
⁄ Temperatura dell'acqua calda troppo
bassa, niente acqua fredda, caldaia
istantanea si accende quando si
seleziona acqua fredda
⁄ Limitazione dell'acqua calda regolata
male ⁄ Regolare la limitazione dell'acqua calda
⁄ Flusso incrociato ⁄ Sostituire la cartuccia
⁄ Deviatore non funziona ⁄ depositi calcarei ⁄ pulire il regolatore ⁄ ingrassare le guar-
nizioni O-ring
⁄ pressione d'acqua troppo bassa ⁄ alzare la pressione d’acqua
⁄ deviatore difettoso ⁄ sostituire deviatore
INGOMBRI (vedi pagg. 31)
TARATURA (vedi pagg. 34)
Regolazione del limitatore di erogazione d'ac-
qua calda. Un limitatore di erogazione di acqua
calda in combinazione con le caldaie istantanee
non è consigliabile.
PULITURA
vedi il prospetto accluso
PARTI DI RICAMBIO
(vedi pagg. 36)
XXX = Trattamento
000 = cromato
340 = Brushed Black Chrome
800 = acciaio inox acciaio
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
DIAGRAMMA FLUSSO
(vedi pagg. 31)
Portata a 0,3 MPa:
 uscita doccia
 uscita vasca
IT
SEGNO DI VERIFICA
(vedi pagg. 38)

06
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
El producto ha sido concebido exclusivamente para agua
potable.
MANEJO (ver página 35)
MONTAJE (ver página 32)
PROBLEMA CAUSA SOLUCIÓN
⁄ Manecilla va dura ⁄ cartucho dañado ⁄ cambiar el cartucho
⁄ Grifo pierde agua ⁄ cartucho dañado ⁄ cambiar el cartucho
⁄ Temperatura del agua caliente dema-
siado baja, agua fría calentador se
dispara al abrir agua fría
⁄ tope de agua caliente mal ⁄ ajustar tope
⁄ Flujo cruzado ⁄ cambiar el cartucho
⁄ Iversor no funciona ⁄ Depósitos ⁄ Limpiar conmutador de tomas ⁄ engra-
sar anillos tóricos
⁄ falta presión ⁄ aumentar presión
⁄ inversor defecto ⁄ cambiar inversor
DIMENSIONES (ver página 31)
AJUSTE (ver página 34)
Ajuste del límite de agua caliente. En combina-
ción con calentadores continuos no es recomen-
dable utilizar un bloqueo de agua caliente.
LIMPIAR
ver el folleto adjunto
REPUESTOS
(ver página 36)
XXX = Acabados
000 = cromado
340 = Brushed Black Chrome
800 = acero especial
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
DIAGRAMA DE CIRCULACIÓN
(ver página 31)
Caudal con 0,3 MPa
 Salida surtidor de ducha
 Salida bañera
ES
MARCA DE VERIFICACIÓN
(ver página 38)

07
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd wor-
den op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
Het product is uitsluitend ontworpen voor drinkwater!
BEDIENING (zie blz. 35)
MONTAGE (zie blz. 32)
STORING OORZAAK OPLOSSING
⁄ Bediening zwaar ⁄ Kardoes defect of verkalkt ⁄ Kardoes uitwisselen
⁄ Mengkraan lekt ⁄ Kardoes defect ⁄ Kardoes uitwisselen
⁄ Warmwater temperatuur te laag, geen
koud water. Doorstroomtoestel springt
aan wanneer koud water gekozen is.
⁄ Heetwaterbegrenzer verkeerd inge-
steld ⁄ Heetwaterbegrenzer instellen
⁄ Kruisstroom ⁄ Kardoes uitwisselen
⁄ Omstelling functioneert niet ⁄ Afzettingen ⁄ Omsteller reinigen ⁄ O-ringen invetten
⁄ Waterdruk te laag ⁄ Waterdruk verhogen
⁄ Omstelling defect ⁄ Omstelling uitwiss
MATEN (zie blz. 31)
INSTELLEN (zie blz. 34)
Instellen van de warmwaterbegrenzing. In combi-
natie met een doorstromer is een warmwaterblok-
kering niet aanbevelenswaardig.
REINIGEN
zie bijgevoegde brochure
SERVICE ONDERDELEN
(zie blz. 36)
XXX = Kleuren
000 = verchroomd
340 = Brushed Black Chrome
800 = RVS-look
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
DOORSTROOMDIAGRAM
(zie blz. 31)
Vrije doorstroom bij 0,3 MPa:
 Uitlaat douche
 Uitlaat bad
NL
KEURMERK (zie blz. 38)

08
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produktet er udelukkende beregnet til drikkevand!
BRUGSANVISNING (se s. 35)
MONTERING (se s. 32)
FEJL ÅRSAG HJÆLP
⁄ Grebet går trægt ⁄ Kartusche defekt, tilkalket ⁄ Udskift kartusche
⁄ Armaturet drypper ⁄ Defekt kartusche ⁄ Udskift kartusche
⁄ For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter, når
der åbnes for det kolde vand.
⁄ Varmtvandsbegræns-ningen er forkert
indstillet ⁄ Indstil varmtvandsbe-grænsningen
⁄ Kryds-flow ⁄ Udskift kartusche
⁄ Omstiller virker ikke ⁄ Aflejringer ⁄ Rens omskifteren ⁄ smør O-ringe
⁄ For lavt vandtryk ⁄ Forøg vandtrykket
⁄ Defekt omstiller ⁄ Udskift omstilleren
MÅLENE (se s. 31)
FORINDSTILLING (se s. 34)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvarmere
anbefaler vi ikke en varmvandsspærre.
RENGØRING
se venligst den vedlagte brochure
RESERVEDELE
(se s. 36)
XXX = Overflade
000 = Krom
340 = Brushed Black Chrome
800 = Stainless steel optic
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
GENNEMSTRØMNINGSDIAGRAM
(se s. 31)
Fri gennemstrømning ved 0,3 MPa:
 Afløb bruser
 Afløb kar
DK
GODKENDELSE (se s. 38)

09
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
Este produto foi única e exclusivamente concebido para
água potável!
FUNCIONAMENTO (ver página 35)
MONTAGEM (ver página 32)
FALHA CAUSA SOLUÇÃO
⁄ Misturadora perra ⁄ Cartucho defeituoso,calcificado ⁄ Substituir o cartucho
⁄ Misturadora a pingar ⁄ Cartucho defeituoso ⁄ Substituir o cartucho
⁄ Temperatura da água quente muito
baixa, sem água fria. O esquentador
dispara quando a água fria está
seleccionada.
⁄ O limitador de temperatura está incor-
rectamente colocado ⁄ Regular o limitador de temperatura
⁄ Fluxo cruzado ⁄ Substituir o cartucho
⁄ Inversor não funciona ⁄ Depósitos ⁄ Limpar inversor ⁄ lubrificar vedantes
em O
⁄ Pressão da água muito baixa ⁄ Aumentar a pressão da água
⁄ Inversor defeituoso ⁄ Substituir o inversor
MEDIDAS (ver página 31)
AFINAÇÃO (ver página 34)
Ajuste do limitador de água quente. Em combina-
ção com um esquentador, não é recomendável o
uso de um bloqueio de água quente.
LIMPEZA
consultar a seguinte brochura
PEÇAS DE SUBSTITUIÇÃO
(ver página 36)
XXX = Acabamentos
000 = cromado
340 = Brushed Black Chrome
800 = aço imaculado ótica
Não utilizar silicone que contenha ácido
acético!
DESCRIÇÃO DO SÍMBOLO
FLUXOGRAMA
(ver página 31)
Caudal a 0,3 MPa:
 Saída do chuveiro
 Saída da banheira
PT
MARCA DE CONTROLO
(ver página 38)

10
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod ką-
tem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
DANE TECHNICZNE
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
OBSŁUGA (patrz strona 35)
MONTAŻ (patrz strona 32)
USTERKA PRZYCZYNA POMOC
⁄ Uchwyt armatury pracuje z wysiłkiem ⁄ Uszkodzony wkład, zakamieniony ⁄ Wymiana wkładu
⁄ Armatura cieknie ⁄ Uszkodzony wkład ⁄ Wymiana wkładu
⁄ Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
⁄ Niewłaściwe ustawienie ogranicznik
ciepłej wody ⁄ Ustawić ogranicznik ciepłej wody
⁄ Przepływ krzyżowy ⁄ Wymiana wkładu
⁄ Przełącznik nie funkcjonuje ⁄ Osady ⁄ Wyczyścić przełącznik ⁄ nasmarować
o-ringi
⁄ Zbyt niskie ciśnienie wody ⁄ Podnieść ciśnienie wody
⁄ Uszkodzony przełącznik ⁄ Wymienić przełącznik
WYMIARY (patrz strona 31)
USTAWIANIE (patrz strona 34)
Ustawianie ogranicznika ciepłej wody. Używa-
nie ogranicznika temperatury wody w połącze-
niu z przepływowym podgrzewaczem wody nie
jest zalecane.
CZYSZCZENIE
patrz dołączona broszura
CZĘŚCI SERWISOWE
(patrz strona 36)
XXX = Kody kolorów
000 = chrom
340 = Brushed Black Chrome
800 = stal szlachetna
Nie stosować silikonów zawierających kwas
octowy!
OPIS SYMBOLU
SCHEMAT PRZEPŁYWU
(patrz strona 31)
Swobodny przepływ przy 0,3 MPa:
 Odpływ prysznica
 Odpływ wanny
PL
ZNAK JAKOŚCI (patrz strona 38)

11
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji stude-
né a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
TECHNICKÉ ÚDAJE
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
OVLÁDÁNÍ (viz strana 35)
MONTÁŽ (viz strana 32)
PORUCHA PŘÍČINA ODSTRANĚNÍ
⁄ Armatura jde ztěžka ⁄ Kartuše je vadná, zanesená·vodním
kamenem ⁄ Kartuši vyměnit
⁄ Armatura odkapává ⁄ Kartuše je vadná ⁄ Kartuši vyměnit
⁄ nízká teplota teplé vody .žádná stude-
ná voda průtokový ohřívač naskočí,
když se navolí studená voda
⁄ Špatně nastavená zarážka pro teplou
vodu ⁄ Seřídit zarážku pro teplou vodu
⁄ Křížení toků ⁄ Kartuši vyměnit
⁄ Přepínač nefunguje ⁄ Usazeniny ⁄ Vyčistit přepínač⁄promazat o-kroužky
⁄ příliš malý tlak vody ⁄ zvýšit tlak vody
⁄ přepínač defektní ⁄ Přepínač vymìnit
ROZMÌRY (viz strana 31)
NASTAVENÍ (viz strana 34)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé
vody nedoporučuje.
ČIŠTĚNÍ
viz přiložená brožura
SERVISNÍ DÍLY
(viz strana 36)
XXX = Kód povrchové úpravy
000 = chrom
340 = Brushed Black Chrome
800 = nerezová ocel
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
DIAGRAM PRŮTOKU
(viz strana 31)
Volný průtok při 0,3 MPa
 Odtok sprchy
 Odtok vany
CS
ZKUŠEBNÍ ZNAČKA (viz strana 38)

12
BEZPEČNOSTNÉ POKYNY
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
POKYNY PRE MONTÁŽ
⁄ Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
TECHNICKÉ ÚDAJE
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C ⁄ 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
OBSLUHA (viď strana 35)
MONTÁŽ (viď strana 32)
PORUCHA PRÍČINA POMOC
⁄ Armatúra "chodí" ťažko ⁄ Kartuša je poškodená, vápenaté
usadeniny ⁄ Vymeniť kartušu
⁄ Z armatúry kvapká voda ⁄ Kartuša je poškodená ⁄ Vymeniť kartušu
⁄ Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.
⁄ Nesprávne nastavená zarážka na
teplú vodu ⁄ Nastavenie zarážky na teplú vodu
⁄ Kríženie tokov ⁄ Vymeniť kartušu
⁄ Prepínač nefunguje ⁄ Usadeniny ⁄ Vyčistiť prepínač ⁄ namazať O krúžky
⁄ Príliš malý tlak vody ⁄ Zvýšit’ tlak vody
⁄ Prepínač defektný ⁄ Prepínač vymenit’
ROZMERY (viď strana 31)
NASTAVENIE (viď strana 34)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
ČISTENIE
nájdete v priloženej brožúre
SERVISNÉ DIELY
(viď strana 36)
XXX = Farebné označenie
000 = chróm
340 = Brushed Black Chrome
800 = ušľachtilá oceľ
Nepoužívať silikón s obsahom kyseliny octovej!
POPIS SYMBOLOV
DIAGRAM PRIETOKU
(viď strana 31)
Volný prietok pri 0,3 MPa
 Odtok sprchy
 Odtok vane
SK
OSVEDČENIE O SKÚŠKE
(viď strana 38)

13
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
⁄ 安装前必须检查产品是否受到运输损害。 安装后
将不认可运输损害或表面损伤。
⁄ 管道和阀门必须根据通用标准进行安装、冲洗和
检查。
⁄ 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大 1 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 70°C
推荐热水温度： 65°C
热力消毒: 最大 70°C ⁄ 4 分钟
该产品专为饮用水设计！
操作(参见第页 35)
安装(参见第页32)
问题 原因 补救
⁄龙头不灵活 ⁄ 阀芯损坏，结垢 ⁄ 更换阀芯
⁄龙头滴水 ⁄ 阀芯损坏 ⁄ 更换阀芯
⁄热水温度过低，没有冷水。选择冷
水时，热水器启动。 ⁄ 温度限制器设置错误 ⁄ 设置温度限制器
⁄ 交叉流动 ⁄ 更换阀芯
⁄分流器不工作 ⁄ 沉积物 ⁄ 清洁分流器 ⁄ 给O形环上油
⁄ 水压过低 ⁄ 增加水压
⁄ 分流器损坏 ⁄ 更换分流器
大小(参见第页 31)
调节(参见第页 34)
热水温度调节。如果使用即热式喷头，则不
建议安装热水阀门。
清洗
附有小手册
备用零件
(参见第页 36)
XXX = 颜色代码
000 = 镀铬
340 = Brushed Black Chrome
800 = 不锈钢表面
请勿使用含有乙酸的硅胶！
符号说明
流量示意图
(参见第页 31)
0,3 MPa时的流速：
 淋浴出水
 浴缸出水嘴出水
ZH
检验标记(参见第页 38)

14
УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАС-
НОСТИ
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
УКАЗАНИЯ ПО МОНТАЖУ
⁄ Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
⁄ Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
⁄ Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C ⁄ 4 мин
Изделие предназначено исключительно для питьевой
воды!
ЭКСПЛУАТАЦИЯ (см. стр. 35)
МОНТАЖ (см. стр. 32)
НЕИСПРАВНОСТЬ ПРИЧИНА УСТРАНЕНИЕ
НЕИСПРАВНОСТИ
⁄ Арматура работает с усилием ⁄ Картридж неисправен, засорение
накипью ⁄ Замените картридж
⁄ Арматура протекает ⁄ Картридж неисправен ⁄ Замените картридж
⁄ Слишком низкая температура горя-
чей воды. Проточный нагреватель
запускается при выборе холодной
воды.
⁄ Ограничение горячей воды отрегули-
ровано неправильно ⁄ Отрегулируйте ограничение горячей воды
⁄ Перекрестный поток ⁄ Замените картридж
⁄ Переключатель не работает ⁄ отложения ⁄ очистите переключатель ⁄ смажьте
консистентной смазкой кольца кру-
глого сечения
⁄ Слишком малое давление воды ⁄ Увеличьте давление воды
⁄ Переключатель неисправен ⁄ Замените переключатель
РАЗМЕРЫ (см. стр. 31)
ПОДГОНКА (см. стр. 34)
Регулировка ограничителя горячей воды. В
сочетании с проточными нагревателями не
рекомендуется использовать блокировку воды.
ОЧИСТКА
см прилагаемая брошюра
ΚОМПЛЕΚТ
(см. стр. 36)
XXX = Цветная кодировка
000 = хром
340 = Brushed Black Chrome
800 = сталь
Не применяйте силикон, содержащий уксус-
ную кислоту.
ОПИСАНИЕ СИМВОЛОВ
СХЕМА ПОТОКА
(см. стр. 31)
Свободное истечение при 0,3 МПа:
 Отвод душа
 Отвод ванны
RU
ЗНАК ТЕХНИЧЕСКОГО КОНТРО-
ЛЯ (см. стр. 38)

15
BIZTONSÁGI UTASÍTÁSOK
A szerelésnél a zúzódások és vágási sérülések elkerü-
lése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egész-
ségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
SZERELÉSI UTASÍTÁSOK
⁄ A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
⁄ A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
⁄ Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
MŰSZAKI ADATOK
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C ⁄ 4 perc
A terméket kizárólag ivóvízhez tervezték!
HASZNÁLAT (lásd a oldalon 35)
SZERELÉS (lásd a oldalon 32)
HIBA OK MEGOLDÁS
⁄ Nehezen nyitható a csap. ⁄ A kerámiabetét meghibásodott, elvíz-
kövesedett. ⁄ A kerámiabetétet ki kell cserélni.
⁄ Csöpög a csap. ⁄ A kerámiabetét meghibásodott. ⁄ A kerámiabetétet ki kell cserélni.
⁄ Túl alacsony melegvíz hőmérséklet,
nincs hidegvíz. A hidegvíz kiválasztá-
sakor beindul az átfolyós melegítő.
⁄ A melegvíz szabályozó rosszul van
beállítva. ⁄ A melegvíz szabályozót újra be kell állítani.
⁄ Keresztfolyás ⁄ A kerámiabetétet ki kell cserélni.
⁄ Az átállítás nem működik ⁄ Lerakódások ⁄ Váltószelepet tisztítani ⁄ O-gyűrűket
zsírozni
⁄ Túl kicsi víznyomás ⁄ Nővelje a víznyomást
⁄ A kádváltó szelep hibás ⁄ Az átállító cseréje
MÉRETET (lásd a oldalon 31)
BEÁLLÍTÁS (lásd a oldalon 34)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó használata
nem ajánlott.
TISZTÍTÁS
lásd a mellékelt brosúrát
TARTOZÉKOK
(lásd a oldalon 36)
XXX = Színkódolás
000 = króm
340 = Brushed Black Chrome
800 = acéloptika
Ne használjon ecetsavtartalmú szilikont!
SZIMBÓLUMOK LEÍRÁSA
ÁTFOLYÁSI DIAGRAMM
(lásd a oldalon 31)
Szabad átfolyás 0,3 MPa nyomás esetén:
 Zuhany lefolyója
 Kád lefolyója
HU
VIZSGAJEL (lásd a oldalon 38)

16
TURVALLISUUSOHJEET
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
ASENNUSOHJEET
⁄ Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja pinta-
vaurioita ei hyväksytä.
⁄ Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
⁄ Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
TEKNISET TIEDOT
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C ⁄ 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden
kanssa!
KÄYTTÖ (katso sivu 35)
ASENNUS (katso sivu 32)
HÄIRIÖ SYY TOIMENPIDE
⁄ Hana on raskaskäyttöinen ⁄ Patruuna rikki, kalkkikerrostumia ⁄ Vaihda patruuna
⁄ Hanasta tippuu vettä ⁄ Patruuna rikki ⁄ Vaihda patruuna
⁄ Lämminveden lämpötila liian alhainen,
ei kylmää vettä. Läpivirtauskuumennin
käynnistyy kylmää vettä otettaessa.
⁄ Lämminveden rajoitin väärin säädetty ⁄ Säädä lämminveden rajoitin
⁄ Ristiinvirtaus ⁄ Vaihda patruuna
⁄ Valitsin ei toimi ⁄ kerrostumia ⁄ Vaihtimen puhdistus ⁄ O-renkaiden
rasvaus
⁄ Liian matala vedenpaine ⁄ Lisää vedenpainetta
⁄ Valitsin rikki ⁄ Vaihda valitsin
MITAT (katso sivu 31)
SÄÄTÖ (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme suosit-
tele käyttämään lämpötilan rajoitinta vedenläm-
mittimen (läpivirtauskuumennin) yhteydessä.
PUHDISTUS
katso oheinen esite
VARAOSAT
(katso sivu 36)
XXX = Värikoodaus
000 = kromi
340 = Brushed Black Chrome
800 = inox-optinen
Älä käytä etikkahappopitoista silikonia!
MERKIN KUVAUS
VIRTAUSDIAGRAMMI
(katso sivu 31)
Vapaa läpivirtaus 0,3 MPa paineella:
 Suihkun lähtö
 Ammeen lähtö
FI
KOESTUSMERKKI (katso sivu 38)

17
SÄKERHETSANVISNINGAR
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
MONTERINGSANVISNINGAR
⁄ Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
⁄ Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
⁄ De installationsriktlinjer som gäller i länderna ska följas.
TEKNISKA DATA
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
Produkten är enbart avsedd för dricksvatten!
HANTERING (se sidan 35)
MONTERING (se sidan 32)
STÖRNING ORSAK ÅTGÄRD
⁄ Blandare är trög ⁄ Patron defekt, förkalkad ⁄ Byt ut patron
⁄ Blandare droppar ⁄ Patron defekt ⁄ Byt ut patron
⁄ För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.
⁄ Varmvattenreglering felaktigt inställd ⁄ Ställ in varmvattenreglering
⁄ Korsflöde ⁄ Byt ut patron
⁄ Omkopplare fungerar inte ⁄ Avlagringar ⁄ Rengör omkastare ⁄ smörj O-ringar
⁄ För lågt vattentryck ⁄ Öka vattentrycket
⁄ Omkopplare defekt ⁄ Byt ut omkopplare
MÅTTEN (se sidan 31)
JUSTERING (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas inte en
varmvattenspärr.
RENGÖRING
se den medföljande broschyren
RESERVDELAR
(se sidan 36)
XXX = Färgkodning
000 = krom
340 = Brushed Black Chrome
800 = rostfri-optik
Använd inte silikon som innehåller ättiksyra!
SYMBOLFÖRKLARING
FLÖDESSCHEMA
(se sidan 31)
Fri genomströmning vid 0,3 MPa:
 Avlopp dusch
 Avlopp kar
SV
TESTSIGILL (se sidan 38)

18
SAUGUMO TECHNIKOS NURODY-
MAI
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
MONTAVIMO INSTRUKCIJA
⁄ Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
⁄ Vamzdžiai ir sujungimai turi būti montuojami, plaunami
ir tikrinami pagal galiojančias normas.
⁄ Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
TECHNINIAI DUOMENYS
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C ⁄ 4 min
Produktas skirtas tik geriamajam vandeniui!
EKSPLOATACIJA (žr. psl. 35)
MONTAVIMAS (žr. psl. 32)
GEDIMAS PRIEŽASTIS PRIEMONĖ
⁄ Sunkiai sukiojama rankenėlė ⁄ Kasetė pažeista, užkalkėjusi ⁄ Pakeisti kasetę
⁄ Maišytuvas praleidžia vandenį ⁄ Kasetė pažeista ⁄ Pakeisti kasetę
⁄ Per maža karšto vandens temperatūra,
nėra šalto vandens. Momentinis pašil-
dytojas pradeda veikti, kai naudoja-
mas šalta vanduo
⁄ Neteisingai nustatytas karšto vandens
ribotuvas ⁄ Nustatyti karšto vandens ribotuvą
⁄ Kryžminė srovė ⁄ Pakeisti kasetę
⁄ Perjungėjas nefunkcionuoja ⁄ Apnašos ⁄ Išvalykite atsukimą⁄-sutepkite O-žiedus
⁄ Nepakankamas vandens spaudimas ⁄ Pakelti vandens spaudimą
⁄ Pažeistas perjungėjas ⁄ Pakeisti perjungėją
IŠMATAVIMAI (žr. psl. 31)
REGULIAVIMAS (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto
vandens blokavimo įtaisų.
VALYMAS
žr. pridedamoje brošiūroje
ATSARGINĖS DALYS
(žr. psl. 36)
XXX = Spalvos
000 = chrom
340 = Brushed Black Chrome
800 = plienas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
SIMBOLIO APRAŠYMAS
PRALAIDUMO DIAGRAMA
(žr. psl. 31)
Laisvas vandens pralaidumas esant 0,3 MPa
slėgiui:
 Dušo išleidimas
 Vonios išleidimas
LT
BANDYMO PAŽYMA (žr. psl. 38)

19
SIGURNOSNE UPUTE
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje, tušira-
nje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
UPUTE ZA MONTAŽU
⁄ Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
⁄ Cijevi i armatura moraju biti postavljeni, isprani i testira-
ni prema važećim normama.
⁄ Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
TEHNIČKI PODATCI
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C ⁄ 4 min
Proizvod je koncipiran isključivo za pitku vodu!
UPOTREBA (pogledaj stranicu 35)
SASTAVLJANJE (pogledaj stranicu 32)
GREŠKA UZROK OTKLANJANJE
⁄ Ručica se zaglavila ⁄ Neispravan uložak Taloženje kamenca ⁄ Zamijenite uložak
⁄ Slavina kaplje ⁄ Neispravan uložak ⁄ Zamijenite uložak
⁄ Preniska temperatura vruće vode,
nedostatak hladne vode. Protočni
bojler se pali pri podešenoj funkciji za
protok hladne vode
⁄ Limiter vruće vode nije dobro podešen ⁄ Podesite limiter vruće vode
⁄ Križni tok vode ⁄ Zamijenite uložak
⁄ Selektor ne radi ⁄ Naslage ⁄ Čišćenje selektora i podmazivanje
O-prstenova
⁄ Prenizak tlak vode ⁄ Povećajte tlak vode
⁄ Selektor je neispravan ⁄ Zamijenite selektor
MJERE (pogledaj stranicu 31)
REGULACIJA (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena
sustava za blokiranje dotoka tople vode.
ČIŠĆENJE
se u priloženoj brošuri
REZERVNI DJELOVI
(pogledaj stranicu 36)
XXX = Boje
000 = krom
340 = Brushed Black Chrome
800 = plemeniti čelik
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
OPIS SIMBOLA
DIJAGRAM PROTOKA
(pogledaj stranicu 31)
Slobodan protok na 0,3 MPa:
 Ogranak tuš
 Ogranak kada
HR
OZNAKA TESTIRANJA
(pogledaj stranicu 38)

20
GÜVENLİK UYARILARI
Montaj esnasında ezilme ve kesilme gibi yaralanmaları
önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaç-
ları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelenme-
si gerekir.
MONTAJ AÇIKLAMALARI
⁄ Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
⁄ Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
⁄ Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
TEKNİK BİLGİLER
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C ⁄ 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
KULLANIMI (bakınız sayfa 35)
MONTAJI (bakınız sayfa 32)
ARIZA SEBEP YARDIM
⁄ Batarya kullanımı ağırlaşıyor ⁄ Kartuş Bozulmuş ve kireçlenmiş olabilir ⁄ Kartuşu değiştirin
⁄ Batarya su damlatıyor ⁄ Kartuş bozuk olabilir ⁄ Kartuşu değiştirin
⁄ Sıcak su sıcaklığı çok düşük, soğuk
su yok. Soğuk su seçilince şofben
çalışmaya başlıyor.
⁄ Isı limitleyici düzgün çalışmıyor ⁄ Isı limitleyiciyi yeniden ayarlayın
⁄ Çapraz akış ⁄ Kartuşu değiştirin
⁄ Divertör çalışmıyor ⁄ Çökelmeler ⁄ Dönüştürücüyü temizleme ⁄ O ringleri
yağlama
⁄ Su basıncı düşük ⁄ Su basıncını artırın
⁄ Divertör arızalı ⁄ Divertörü değiştirin
ÖLÇÜLERİ (bakınız sayfa 31)
AYARLAMA (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su kili-
dinin sürekli ısıtıcıyla kullanılması tavsiye edilmez.
TEMİZLEME
birlikte verilen broşür
YEDEK PARÇALAR
(bakınız sayfa 36)
XXX = Renkler
000 = krom
340 = Brushed Black Chrome
800 = paslanmaz çelik - optik
Asetik asit içeren silikon kullanmayın!
SİMGE AÇIKLAMASI
AKIŞ DİYAGRAMI
(bakınız sayfa 31)
0,3 MPa serbest akış:
 Su püskürtücü çıkışı
 Tekne çıkışı
TR
KONTROL İŞARETİ
(bakınız sayfa 38)
