Hans Grohe AXOR Massaud 18013000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l‘uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  / 58 Massaud
18013000 / 18015000

Prüfzeichen (siehe Seite 68)
Reinigung (siehe Seite 64) und
beiliegende Broschüre
Bedienung (siehe Seite 68)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Installationskitt
Sonderzubehör (nicht im
Lieferumfang enthalten)
Montageschlüssel #58085000
Serviceteile (siehe Seite 66)
Durchflussdiagramm
(siehe Seite 63)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 63)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Diese Armatur ist mit einem Schwallstrahl ausgerüstet,
der die natürliche Seite des Lebenselements Wasser
unterstreicht. Da es sich bei einem Schwallstrahl
um einen Strahl ohne Luftbeimischung handelt,
empfehlen wir zur Reduzierung von Spritzwasser die
Verwendung der Axor Massaud Waschschüsseln
beziehungsweise von extra tiefen Waschbecken.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Deutsch
2

Montage siehe Seite 60
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht
ausreichend
-Leitungsdruck prüfen
-Schmutzfangsieb in den Eckventilen
verschmutzt.
-Schmutzfangsiebe reinigen /
austauschen
-EcoSmart® verschmutzt / defekt -EcoSmart® reinigen bzw.
austauschen
-Anschlussschlauch abgeklemmt. -Anschlussschläuche in einem
größeren Radius montieren.
Armatur schwergängig -Absperroberteil beschädigt -Absperroberteil austauschen
Armatur tropft -Absperroberteil beschädigt -Absperroberteil austauschen
-Strahlformer defekt -Strahlformer austauschen
Deutsch
3

Classification acoustique et
débit (voir page 68)
Nettoyage (voir page 64) et
brochure ci-jointe
Instructions de service (voir page
68)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Mastic d’installation
Special accessories (ne fait pas
partie de la fourniture)
clé de montage #58085000
Pièces détachées (voir pages 66)
Diagramme du débit
(voir page 63)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 63)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d‘eau doit être plus important, il est possible
d‘enlever l‘EcoSmart® (limiteur de débit) se trouvant
derrière l‘aérateur.
• Cette robinetterie est pourvue d’un jet d’eau
soulignant le côté naturel de cet élément vital qu’est
l’eau. Ce jet d‘eau n‘étant pas additionné d‘air, nous
recommandons l‘utilisation des lavabos Axor Massaud
ou celle de lavabos particulièrement profonds, afin de
réduire les éclaboussures d‘eau.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l‘eau
potable!
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Français
4

Montage voir page 60
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtre du robinet d’arrêt encrassé. -Nettoyez / changez les filtres
-EcoSmart® encrassé ou défectueux -Nettoyez / changez le EcoSmart®
-Flexible de raccordement pincé. -Augmentez l’arc de cercle des
flexibles.
Dureté de fonctionnement -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
Le mitigeur goutte -Mécanisme d´arrêt défectueux -Changez le mécanisme d´arrêt
-Diffuseur défectueux -Changez le diffuseur
Français
5

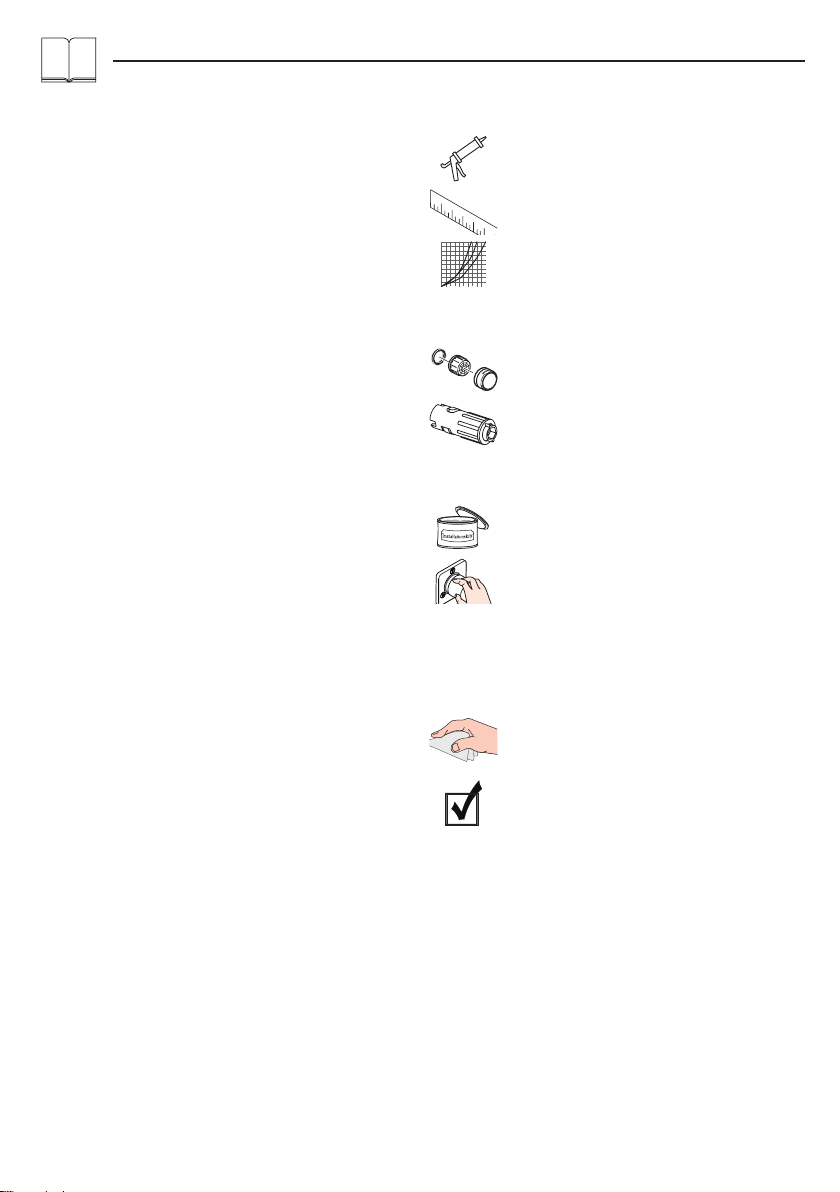

Test certificate (see page 68)
Cleaning (see page 64) and
enclosed brochure
Operation (see page 68)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Installation putty
Special accessories (order as an
extra)
special tool #58085000
Spare parts (see page 66)
Flow diagram
(see page 63)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 63)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• This mixer is equipped with a flush stream, which
enhances the natural side of the life element water.
As this flush stream does not contain any air, we
recommend the use of Axor Massaud basins or of
other very deep basins to keep water spray to a
minimum.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
English
6

Assembly see page 60
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filter at the isolation valves soils. -Clean the filter / exchange filter
-EcoSmart® dirty or leaking -Clean or exchange EcoSmart®
-Connection hose folded. -Connection hose in a bigger radius
mount.
Mixer stiff -Shut-off unit damaged -Exchange shut-off unit
Mixer dripping -Shut-off unit damaged -Exchange shut-off unit
-Spray former defective -Exchange spray former
English
7

Segno di verifica (vedi pagg. 68)
Pulitura (vedi pagg. 64) e
brochure allegata
Procedura (vedi pagg. 68)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Mastice d’installazione
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #58085000
Parti di ricambio (vedi pagg. 66)
Diagramma flusso
(vedi pagg. 63)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 63)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• Questa rubinetteria è dotata con un getto d‘acqua
a cascata, il quale evidenzia il lato naturale
dell‘elemento vitale acqua. Siccome si tratta di un
getto d‘acqua a cascata senza aggiunta di aria, per
ridurre spruzzi d‘acqua raccomandiamo l‘impiego
di lavandini Axor Massaud risp. di lavandini extra
profondi.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Italiano
8

Montaggio vedi pagg. 60
Problema Possibile causa Rimedio
Scarsità d’acqua -Pressione di erogazione
insufficiente
-Provare la pressione di erogazione
-Filtro sporco nelle valvole ad
angolo.
-Pulire / sostituire i filtri
-EcoSmart® sporco o non ermetico -Pulire / sostituire del EcoSmart®
-Flessibile staccato. -Montare i flessibili in un raggio più
grande..
Miscelatore duro -vitone di arresto danneggiato -sostituire il vitone di arresto
Miscelatore gocciola -vitone di arresto danneggiato -sostituire il vitone di arresto
-Diffusori del getto difettoso -Sostituire il diffusore del getto
Italiano
9

Marca de verificación (ver
página 68)
Limpiar (ver página 64) y folleto
anexo
Manejo (ver página 68)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Masilla
Opcional (no incluido en el
suministro)
Llave de montaje #58085000
Repuestos (ver página 66)
Diagrama de circulación
(ver página 63)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 63)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• Esta grifería está equipada con un chorro suave que
resalta el aspecto natural del agua como elemento
vital. Como un chorro suave es un chorro sin mezcla
de aire, para reducir las salpicaduras de agua
recomendamos el uso de lavabos Axor Massaud o
lavabos profundos.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
Español
10
