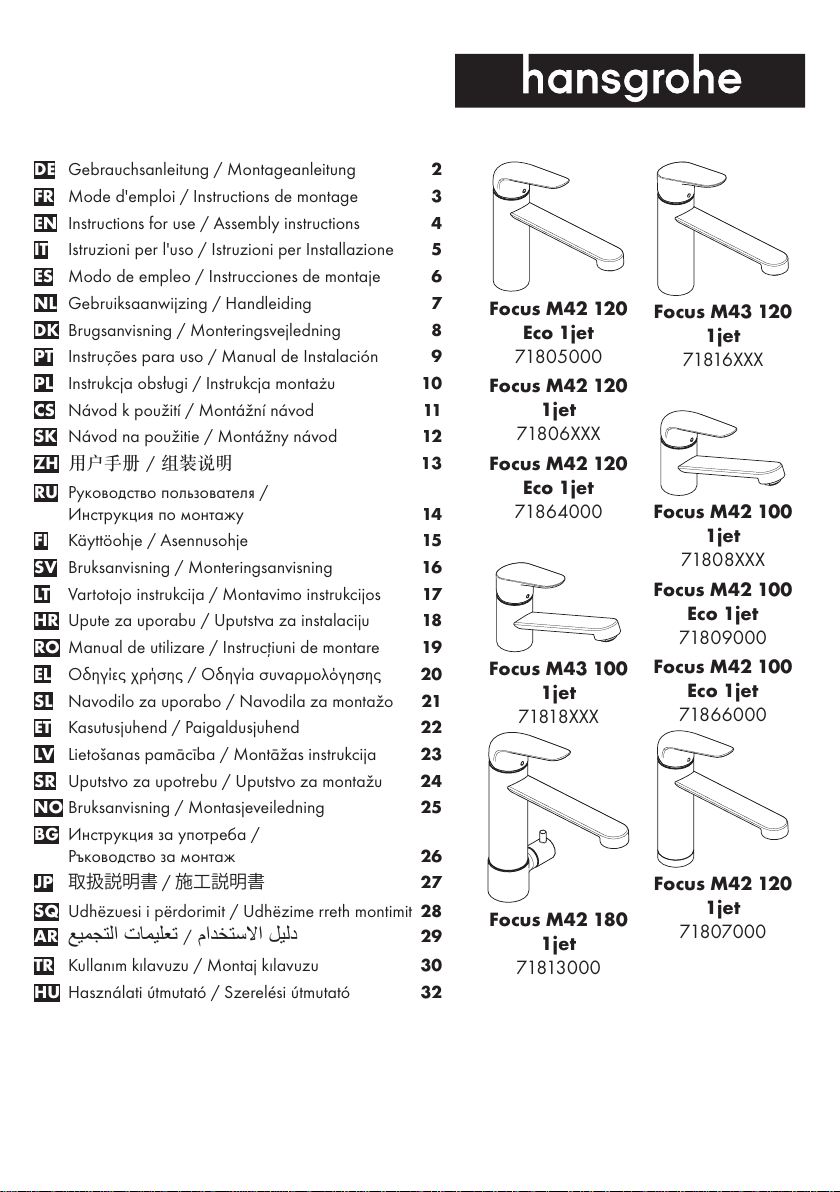

Hans Grohe Focus M42 120 1jet 71806 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Shqip 28
 29
Türkçe 30
Magyar 32
Focus M42 120
Eco 1jet
71805000
Focus M42 120
1jet
71806XXX
Focus M42 120
Eco 1jet
71864000
Focus M42 120
1jet
71807000
Focus M42 100
1jet
71808XXX
Focus M42 100
Eco 1jet
71809000
Focus M42 100
Eco 1jet
71866000
Focus M42 180
1jet
71813000
Focus M43 120
1jet
71816XXX
Focus M43 100
1jet
71818XXX
All manuals and user guides at all-guides.com

2
Deutsch
Montage (siehe Seite 34)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
78130000 Nur Spül- oder Waschmaschinen die das
DVGW-Zeichen führen, dürfen ohne Zusatzsicherung
an das Geräteanschlussventil angeschlossen werden.
Wird kein Verbraucher an das Geräteanschlussventil
angeschlossen, muss dieses abgestopft werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• 71864000 / 71866000: Die Armatur kann nicht
in Verbindung mit einem Durchlauferhitzer verwendet
werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 36)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 37)
Durchflussdiagramm (siehe Seite 39)
Serviceteile (siehe Seite 42)
XXX = Farbcodierung
000 = Chrom
800 = Edelstahl-Optik
Sonderzubehör
(nicht im Lieferumfang enthalten)
Adapter (G⅜ ⁄ G½)
#93395000 (siehe Seite 44)
Reinigung (siehe Seite 46)
Bedienung (siehe Seite 40)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
• Um eine Stagnation in den Anschlussleitungen zu
vermeiden, muss nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die Armatur in
Griffstellung heiß und kalt geöffnet werden bis eine
gleichbleibende Auslauftemperatur erreicht ist.
Prüfzeichen (siehe Seite 41)
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt im Bereich des
Schwenkauslaufes
- O-Ring defekt - O-Ring austauschen
Wasseraustritt am Befestigungs-
schaft
- 71807000 Anschlussschläuche
nicht ganz in den Grundkörper
eingeschraubt
- Anschlussschläuche von Hand
festziehen
- O-Ring am Anschlussschlauch
defekt
- O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
All manuals and user guides at all-guides.com

3
Français
Montage (voir pages 34)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
78130000 Seuls les lave-vaisselle ou machines à
laver portant le sigle DVGW, doivent être reliés sans
fusible supplémentaire au raccord de l'appareil. Si
aucun consommateur n'est relié à la valve-raccord
de l'appareil, cette dernière doit être obturée.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• 71864000 / 71866000: Le robinet ne fonctionne
pas avec une production d’eau chaude instantanée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 36)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 37)
Diagramme du débit (voir pages 39)
Pièces détachées (voir pages 42)
XXX = Couleurs
000 = Chromé
800 = Aspect Acier Inox
Accessoires en option
(ne fait pas partie de la fourniture)
Adaptateur (G⅜ ⁄ G½)
#93395000 (voir pages 44)
Nettoyage (voir pages 46)
Instructions de service
(voir pages 40)
• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de
stagnation prolongée.
• Afin d'éviter une stagnation dans les conduites de
raccordement après une inutilisation prolongée, il
faut ouvrir au moins une fois tous les 3 jours le roinet
en position chaud et froid, jusqu'à l'obtention d'une
température de sortie uniforme.
Classification acoustique et débit
(voir pages 41)
Dysfonctionnement Origine Solution
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Fuite à l'embase du bec - Joint torique défectueux - Changer le joint torique
Fuite à la fixation sous le mitigeur - 71807000 Les flexibles de
raccordement ne sont pas
correctement visser dans le corps.
- Resserrer le flexible à la main.
- Joint torique sous les flexible de
raccordements défectueux
- Changer le joint torique
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture
All manuals and user guides at all-guides.com

4
English
Assembly (see page 34)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
78130000 Only dishwashers and washing
machines certified with the DVGW emblem may be
connected to the appliance connection valve without
an additional fuse. If no consumer is connected to
the appliance connection valve, it must be plugged.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• 71864000 / 71866000: The mixer can not used
together with a continuous flow water heater.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 36)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 37)
Flow diagram (see page 39)
Spare parts (see page 42)
XXX = Colors
000 = Chrome Plated
800 = Stainless Steel Optic
Special accessories (order as an extra)
Adapter (G⅜ ⁄ G½)
#93395000 (see page 44)
Cleaning (see page 46)
Operation (see page 40)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
• After periods of prolonged non-use, but at least
every third day, the fittings must be opened with the
handle in hot and cold position to prevent stagnation
in the connecting lines. Let the water run until the
water temperature is constant.
Test certificate (see page 41)
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping in area of swivel
spout
- O-ring defective - Exchange O-ring
Water escaping at the threaded
base
- 71807000 connection hoses not
completely screwed into basic
body
- Tighten connection hoses by hand
- O-ring at the connection hose
defective.
- Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
All manuals and user guides at all-guides.com

5
Italiano
Montaggio (vedi pagg. 34)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
78130000 Solo le lavastoviglie e lavatrici con il
marchio DVGW si possono collegare senza fusibile
supplementare con la valvola di collegamento
dell'apparecchio. Nel caso in cui non si collega un
apparecchio con la valvola di collegamento, la
valvola deve essere chiusa con l'apposito tappo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• 71864000 / 71866000: Il rubinetto non può
essere utilizzato insieme ad uno scalda-acqua
istantaneo.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 36)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 37)
Diagramma flusso (vedi pagg. 39)
Parti di ricambio (vedi pagg. 42)
XXX = Trattamento
000 = Cromato
800 = Acciaio Inox Acciaio
Accessori speciali
(non contenuto nel volume di fornitura)
Adattatore (G⅜ ⁄ G½)
#93395000 (vedi pagg. 44)
Pulitura (vedi pagg. 46)
Procedura (vedi pagg. 40)
• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
• Per evitare un ristagno nelle condotte di allacciamen-
to, dopo lunghe pause senza utilizzo, almeno però
ogni terzo giorno, bisogna aprire il valvolame nella
posizione calda e fredda fino a quando si è
raggiunto una temperatura d'uscita uniforme.
Segno di verifica (vedi pagg. 41)
Problema Possibile causa Rimedio
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua intorno all’eroga-
zione girevole
- O-ring difettoso - Sostituire l'o-ring
Perdita di acqua al set di fissaggio - 71807000 I raccordi dei flessibili
avvitati male nel corpo incasso
- Avvitare i raccordi flessibili a mano
- O-ring al raccordo flessibile
difettoso
- Sostituire l'o-ring
Temperatura dell'acqua calda - Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda
All manuals and user guides at all-guides.com

6

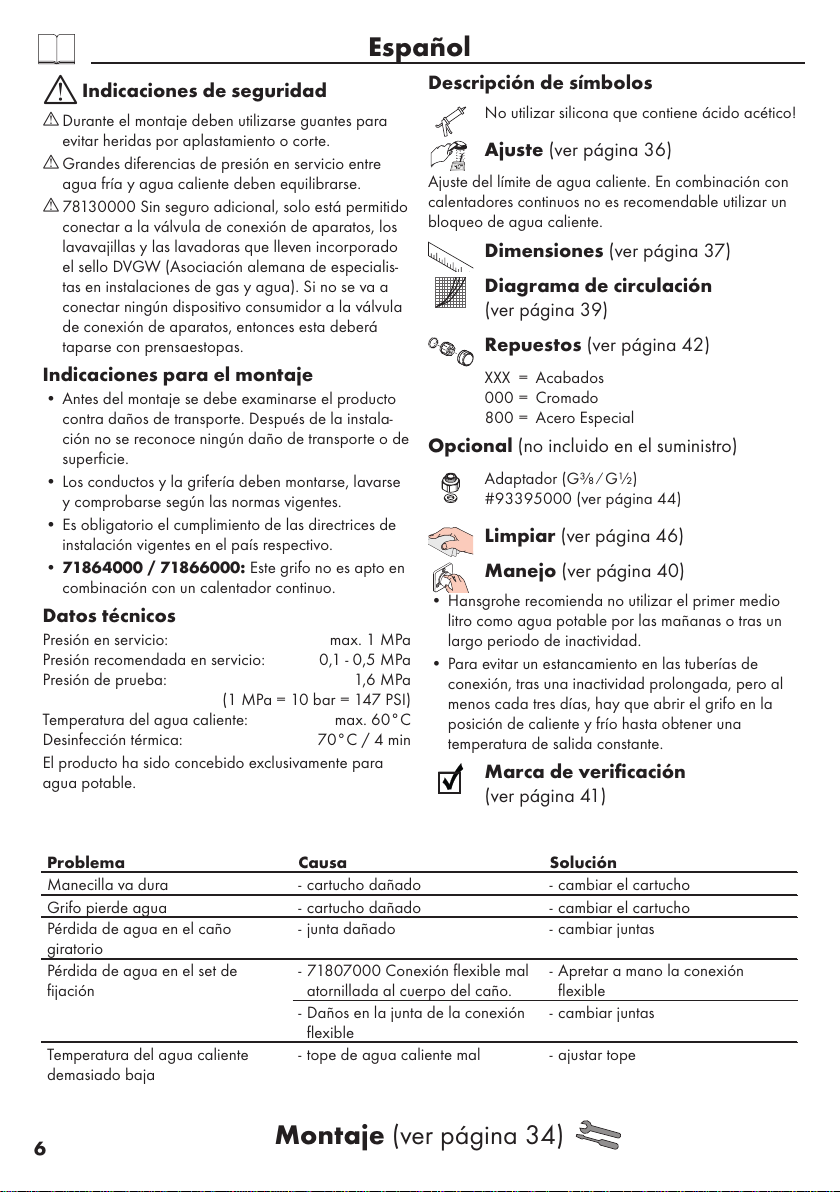

Español
Montaje (ver página 34)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
78130000 Sin seguro adicional, solo está permitido
conectar a la válvula de conexión de aparatos, los
lavavajillas y las lavadoras que lleven incorporado
el sello DVGW (Asociación alemana de especialis-
tas en instalaciones de gas y agua). Si no se va a
conectar ningún dispositivo consumidor a la válvula
de conexión de aparatos, entonces esta deberá
taparse con prensaestopas.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• 71864000 / 71866000: Este grifo no es apto en
combinación con un calentador continuo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 36)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 37)
Diagrama de circulación
(ver página 39)
Repuestos (ver página 42)
XXX = Acabados
000 = Cromado
800 = Acero Especial
Opcional (no incluido en el suministro)
Adaptador (G⅜ ⁄ G½)
#93395000 (ver página 44)
Limpiar (ver página 46)
Manejo (ver página 40)
• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.
• Para evitar un estancamiento en las tuberías de
conexión, tras una inactividad prolongada, pero al
menos cada tres días, hay que abrir el grifo en la
posición de caliente y frío hasta obtener una
temperatura de salida constante.
Marca de verificación
(ver página 41)
Problema Causa Solución
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el caño
giratorio
- junta dañado - cambiar juntas
Pérdida de agua en el set de
fijación
- 71807000 Conexión flexible mal
atornillada al cuerpo del caño.
- Apretar a mano la conexión
flexible
- Daños en la junta de la conexión
flexible
- cambiar juntas
Temperatura del agua caliente
demasiado baja
- tope de agua caliente mal - ajustar tope
All manuals and user guides at all-guides.com

7
Nederlands
Montage (zie blz. 34)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
78130000 Enkel vaatwas- of wasmachines die
beschikken over het DVGW-kenmerk, mogen zonder
extra beveiliging aangesloten worden aan de
aansluitklep van het apparaat. Indien geen
verbruiker aan de aansluitklep van het apparaat
wordt aangesloten, moet die afgesloten worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• 71864000 / 71866000: Het artikel kan niet in
combinatie met een doorstroomtoestel toegepast
worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 36)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 37)
Doorstroomdiagram (zie blz. 39)
Service onderdelen (zie blz. 42)
XXX = Kleuren
000 = Verchroomd
800 = RVS-look
Toebehoren
(behoort niet tot het leveringspakket)
Adapter (G⅜ ⁄ G½)
#93395000 (zie blz. 44)
Reinigen (zie blz. 46)
Bediening (zie blz. 40)
• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.
• Om stagnatie in de aansluitleidingen te vermijden,
moet de armatuur na langere bedrijfsonderbrekin-
gen en minstens alle drie dagen in de hete en koude
stand geopend worden tot een constante uitlooptem-
peratuur bereikt is.
Keurmerk (zie blz. 41)
Storing Oorzaak Oplossing
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage tussen aansluiting uitloop
en kraanhuis
- O-ring defect - O-ring uitwisselen
Lekkage op montageschacht - 71807000 Aansluitslangen niet
geheel in kraanhuis vastgedraaid
- Aansluitslangen handvast
aandraaien
- O-ring van aansluitslang defect - O-ring uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen
All manuals and user guides at all-guides.com

8
Dansk
Montering (se s. 34)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
78130000 Du må kun tilslutte opvaksemaskiner og
vaskemaskiner med DVGW-tegn uden ekstra sikring
til apparatets tilslutningsventil. Hvis der ikke tilsluttes
en forbruger til apparatets tilslutningsventil, skal
ventilen lukkes med en prop.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• 71864000 / 71866000: Armaturet bør ikke
anvendes i forbindelse med en gennemstrømnings-
vandvarmer.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 36)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 37)
Gennemstrømningsdiagram
(se s. 39)
Reservedele (se s. 42)
XXX = Overflade
000 = Krom
800 = Stainless Steel Optic
Specialtilbehør (ikke med i leveringsomfang)
Adapter (G⅜ ⁄ G½)
#93395000 (se s. 44)
Rengøring (se s. 46)
Brugsanvisning (se s. 40)
• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
• For at undgå en stagnation i tilslutningsledningerne,
skal armaturet i stilling varm og koldt åbnes efter
længere brugspauser dog mindst hver tredje dag
indtil der opnås en ufornadret udløbstemperatur.
Godkendelse (se s. 41)
Fejl Årsag Hjælp
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Armaturet dyrpper ved svingtuden. - Defekt o-ring - Udskift o-ring
Armaturet er utæt ved befæstelses-
delene
- 71807000 Tilslutningsslangerne er
ikke skruet korrekt op i armaturet.
- Med håndkraft skures tilsslutnings-
slangen strammere på.
- Defekt o-ring på tilslutningsslange - Udskift o-ring
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen
All manuals and user guides at all-guides.com

9

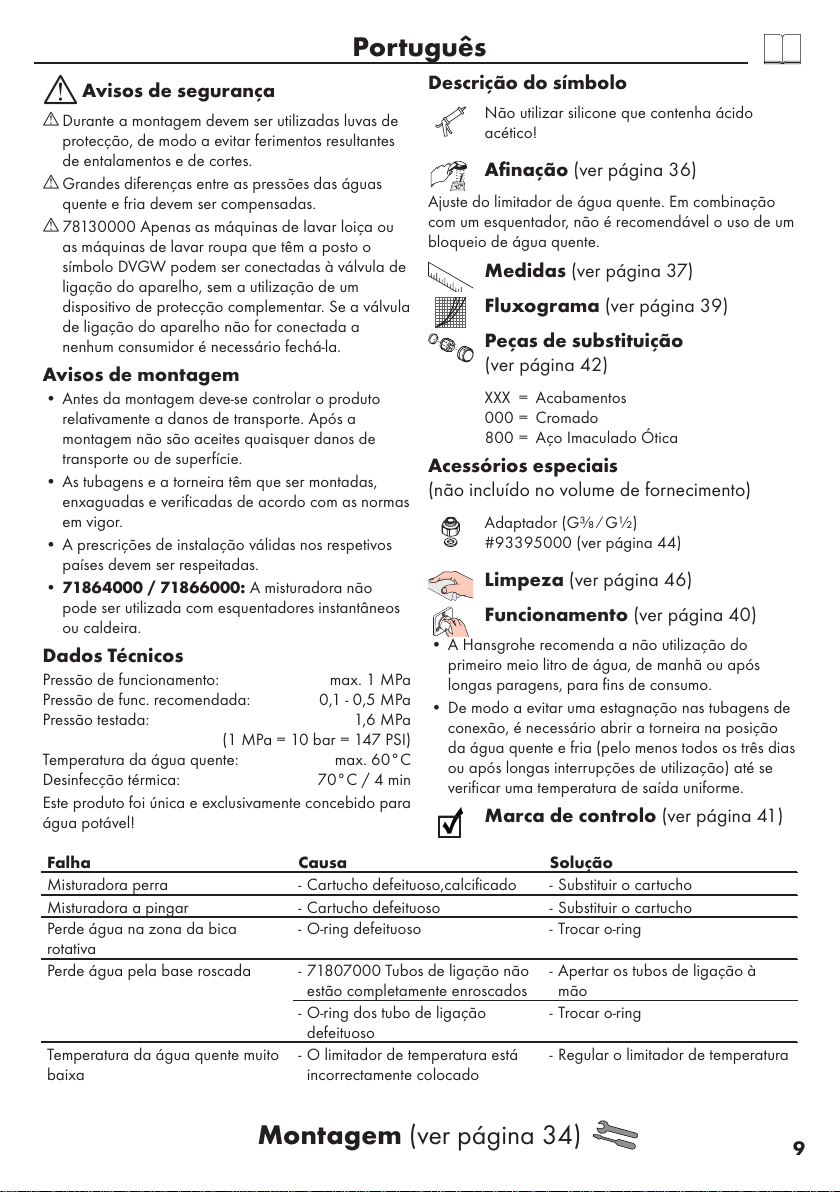

Português
Montagem (ver página 34)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
78130000 Apenas as máquinas de lavar loiça ou
as máquinas de lavar roupa que têm a posto o
símbolo DVGW podem ser conectadas à válvula de
ligação do aparelho, sem a utilização de um
dispositivo de protecção complementar. Se a válvula
de ligação do aparelho não for conectada a
nenhum consumidor é necessário fechá-la.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• 71864000 / 71866000: A misturadora não
pode ser utilizada com esquentadores instantâneos
ou caldeira.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 36)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 37)
Fluxograma (ver página 39)
Peças de substituição
(ver página 42)
XXX = Acabamentos
000 = Cromado
800 = Aço Imaculado Ótica
Acessórios especiais
(não incluído no volume de fornecimento)
Adaptador (G⅜ ⁄ G½)
#93395000 (ver página 44)
Limpeza (ver página 46)
Funcionamento (ver página 40)
• A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
• De modo a evitar uma estagnação nas tubagens de
conexão, é necessário abrir a torneira na posição
da água quente e fria (pelo menos todos os três dias
ou após longas interrupções de utilização) até se
verificar uma temperatura de saída uniforme.
Marca de controlo (ver página 41)
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água na zona da bica
rotativa
- O-ring defeituoso - Trocar o-ring
Perde água pela base roscada - 71807000 Tubos de ligação não
estão completamente enroscados
- Apertar os tubos de ligação à
mão
- O-ring dos tubo de ligação
defeituoso
- Trocar o-ring
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
All manuals and user guides at all-guides.com

10

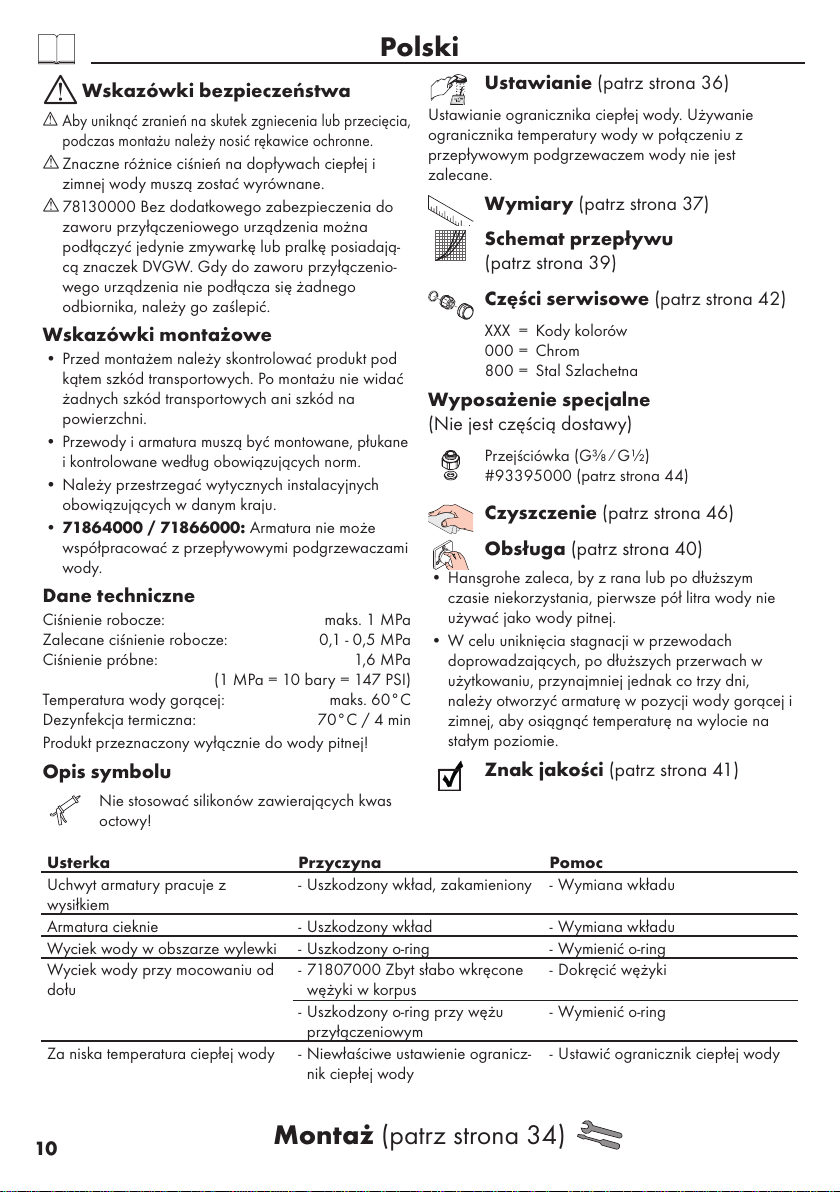

Polski
Montaż (patrz strona 34)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia,
podczas montażu należy nosić rękawice ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
78130000 Bez dodatkowego zabezpieczenia do
zaworu przyłączeniowego urządzenia można
podłączyć jedynie zmywarkę lub pralkę posiadają-
cą znaczek DVGW. Gdy do zaworu przyłączenio-
wego urządzenia nie podłącza się żadnego
odbiornika, należy go zaślepić.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• 71864000 / 71866000: Armatura nie może
współpracować z przepływowymi podgrzewaczami
wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 36)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 37)
Schemat przepływu
(patrz strona 39)
Części serwisowe (patrz strona 42)
XXX = Kody kolorów
000 = Chrom
800 = Stal Szlachetna
Wyposażenie specjalne
(Nie jest częścią dostawy)
Przejściówka (G⅜ ⁄ G½)
#93395000 (patrz strona 44)
Czyszczenie (patrz strona 46)
Obsługa (patrz strona 40)
• Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody nie
używać jako wody pitnej.
• W celu uniknięcia stagnacji w przewodach
doprowadzających, po dłuższych przerwach w
użytkowaniu, przynajmniej jednak co trzy dni,
należy otworzyć armaturę w pozycji wody gorącej i
zimnej, aby osiągnąć temperaturę na wylocie na
stałym poziomie.
Znak jakości (patrz strona 41)
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Wyciek wody w obszarze wylewki - Uszkodzony o-ring - Wymienić o-ring
Wyciek wody przy mocowaniu od
dołu
- 71807000 Zbyt słabo wkręcone
wężyki w korpus
- Dokręcić wężyki
- Uszkodzony o-ring przy wężu
przyłączeniowym
- Wymienić o-ring
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody
All manuals and user guides at all-guides.com

11
Česky
Montáž (viz strana 34)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
78130000 Na ventil pro připojení zařízení se smí
bez přídavné pojistky připojit jen myčky nebo pračky
se značkou DVGW. Pokud nebude k připojovacímu
ventilu napojen žádný spotřebič, je nutné ho opatřit
záslepkou.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• 71864000 / 71866000: Armatura se nesmí
používat v kombinaci s průtokovým ohřívačem.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 36)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Rozmìry (viz strana 37)
Diagram průtoku (viz strana 39)
Servisní díly (viz strana 42)
XXX = Kód povrchové úpravy
000 = Chrom
800 = Nerezová Ocel
Zvláštní příslušenství
(není součástí dodávky)
Adaptér (G⅜ ⁄ G½)
#93395000 (viz strana 44)
Čištění (viz strana 46)
Ovládání (viz strana 40)
• Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako pitnou
vodu.
• Pokud chcete zabránit stagnaci v přípojných
vedeních, musíte po delších přestávkách, alespoň
však každý třetí den, otevřít armaturu v poloze horká
a studená, dokud není výstupní teplota konstantní.
Zkušební značka (viz strana 41)
Porucha Příčina Odstranění
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
výstup vody v rozsahu otočného
výtoku
- O-kroužek je defektní - vyměnit O-kroužek
výstup vody na upevňovacím
násadci
- 71807000 připojovací hadice
nejsou dostatečně zašroubovány
do tělesa
- připojovací hadice utáhnout rukou
- O-kroužek na připojovací hadici je
defektní
- vyměnit O-kroužek
Nízká teplota teplé vody - Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu
All manuals and user guides at all-guides.com

12

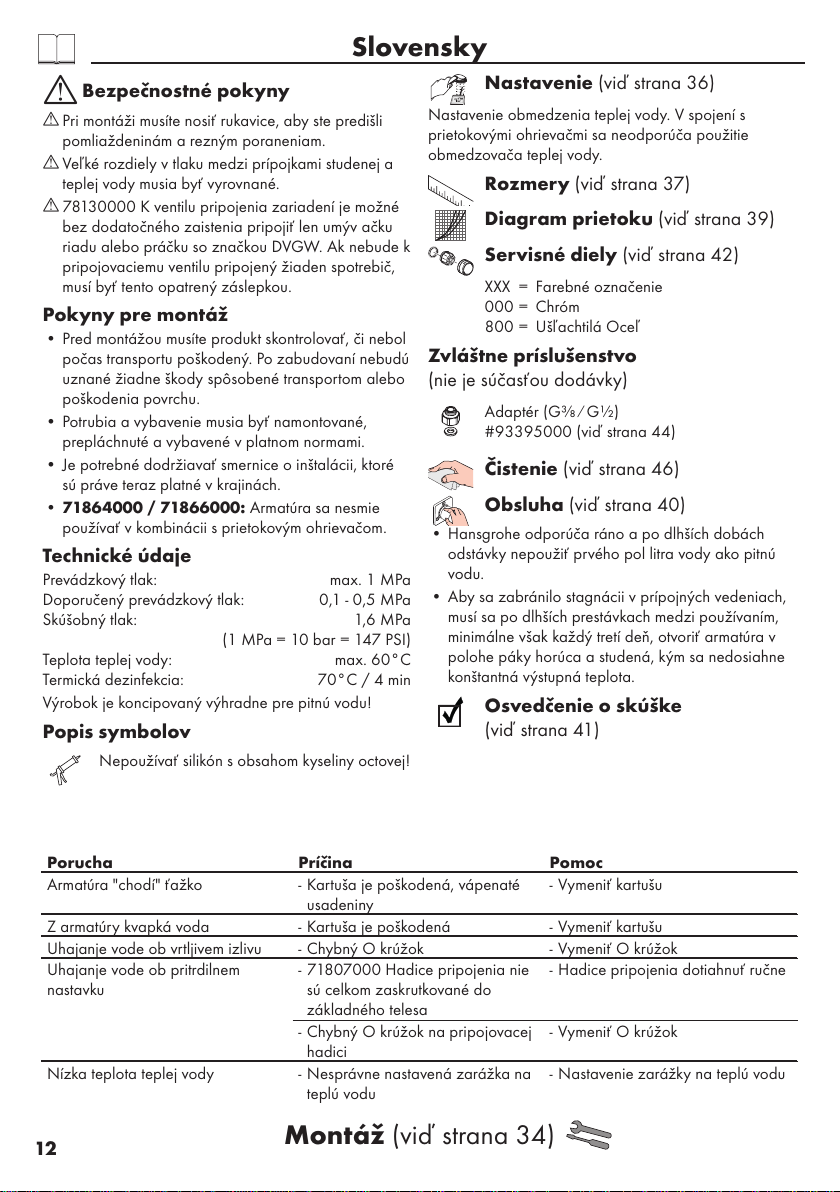

Slovensky
Montáž (viď strana 34)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
78130000 K ventilu pripojenia zariadení je možné
bez dodatočného zaistenia pripojiť len umýv ačku
riadu alebo práčku so značkou DVGW. Ak nebude k
pripojovaciemu ventilu pripojený žiaden spotrebič,
musí byť tento opatrený záslepkou.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• 71864000 / 71866000: Armatúra sa nesmie
používať v kombinácii s prietokovým ohrievačom.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 36)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Rozmery (viď strana 37)
Diagram prietoku (viď strana 39)
Servisné diely (viď strana 42)
XXX = Farebné označenie
000 = Chróm
800 = Ušľachtilá Oceľ
Zvláštne príslušenstvo
(nie je súčasťou dodávky)
Adaptér (G⅜ ⁄ G½)
#93395000 (viď strana 44)
Čistenie (viď strana 46)
Obsluha (viď strana 40)
• Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú
vodu.
• Aby sa zabránilo stagnácii v prípojných vedeniach,
musí sa po dlhších prestávkach medzi používaním,
minimálne však každý tretí deň, otvoriť armatúra v
polohe páky horúca a studená, kým sa nedosiahne
konštantná výstupná teplota.
Osvedčenie o skúške
(viď strana 41)
Porucha Príčina Pomoc
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Uhajanje vode ob vrtljivem izlivu - Chybný O krúžok - Vymeniť O krúžok
Uhajanje vode ob pritrdilnem
nastavku
- 71807000 Hadice pripojenia nie
sú celkom zaskrutkované do
základného telesa
- Hadice pripojenia dotiahnuť ručne
- Chybný O krúžok na pripojovacej
hadici
- Vymeniť O krúžok
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
All manuals and user guides at all-guides.com

13

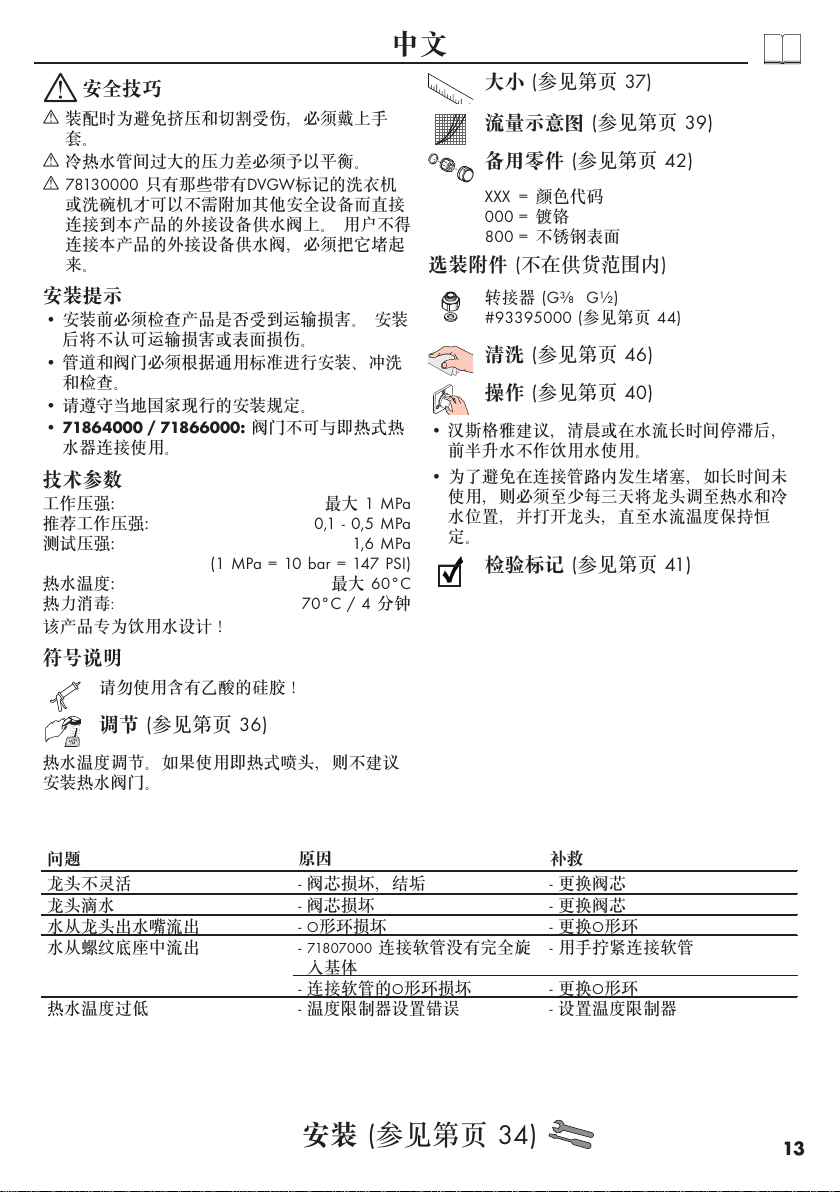

中文
安装 (参见第页34)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
78130000只有那些带有DVGW标记的洗衣机
或洗碗机才可以不需附加其他安全设备而直接
连接到本产品的外接设备供水阀上。用户不得
连接本产品的外接设备供水阀，必须把它堵起
来。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 71864000 / 71866000:阀门不可与即热式热
水器连接使用。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节 (参见第页36)
热水温度调节。如果使用即热式喷头，则不建议
安装热水阀门。
大小 (参见第页37)
流量示意图 (参见第页39)
备用零件 (参见第页42)
XXX=颜色代码
000=镀铬
800=不锈钢表面
选装附件 (不在供货范围内)
转接器(G⅜⁄G½)
#93395000(参见第页44)
清洗 (参见第页46)
操作 (参见第页40)
• 汉斯格雅建议，清晨或在水流长时间停滞后，
前半升水不作饮用水使用。
• 为了避免在连接管路内发生堵塞，如长时间未
使用，则必须至少每三天将龙头调至热水和冷
水位置，并打开龙头，直至水流温度保持恒
定。
检验标记 (参见第页41)
问题 原因 补救
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
水从龙头出水嘴流出 - O形环损坏 - 更换O形环
水从螺纹底座中流出 - 71807000连接软管没有完全旋
入基体
- 用手拧紧连接软管
- 连接软管的O形环损坏 - 更换O形环
热水温度过低 - 温度限制器设置错误 - 设置温度限制器
All manuals and user guides at all-guides.com

14
Русский
Монтаж (см. стр. 34)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
78130000 Без дополнительного предохранителя к
вентилю для подключения приборов разрешается
подключать только посудомоечные или стиральные
машины со знаком DVGW. Если к вентилю для
подключения приборов не подключено ни одного
приемника, то его необходимо закрыть.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет
повреждений при перевозке. После монтажа претензии
о возмещении ущерба за повреждения при перевозке
или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты
и проверены в соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• 71864000 / 71866000: Применение армату-
ры при наличии проточного нагревателя не
допускается.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 36)
Регулировка ограничителя горячей воды. В сочета-
нии с проточными нагревателями не рекомендуется
использовать блокировку воды.
Размеры (см. стр. 37)
Схема потока (см. стр. 39)
Κомплеκт (см. стр. 42)
XXX = Цветная кодировка
000 = Xром
800 = Cталь
Специальные принадлежности
(не включено в объем поставки!)
Переходник (G⅜ ⁄ G½)
#93395000 (см. стр. 44)
Очистка (см. стр. 46)
Эксплуатация (см. стр. 40)
• Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не
использовать первые поллитра воды для питья.
• В о избежание стагнации в подсоединительных
проводах после двительных пауз в использовании,
минимум раз в три дня, арматуру нужно открывать в
горячем и холодном положении ручки, пока не будет
достигнута равномерная температура выходящей воды.
Знак технического контроля
(см. стр. 41)
Неисправность Причина Устранение неисправности
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Выход воды в области поворотно-
го выхода
- Уплотнительное кольцо круглого
сечения неисправно
- Замените уплотнительное кольцо
круглого сечения
Выход воды у основания крепле-
ния
- 71807000 Шланги подключения
не полностью завернуты в корпус
- Затяните шланги подключения
вручную
- Уплотнительное кольцо круглого
сечения на соединительном
шланге неисправно
- Замените уплотнительное кольцо
круглого сечения
Температура горячей воды
слишком низкая
- Ограничение горячей воды
отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды
All manuals and user guides at all-guides.com

15
Suomi
Asennus (katso sivu 34)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
78130000 Vain sellaiset astian- tai pyykinpesuko-
neet, joissa on DVGW-merkintä, saa kytkeä ilman
lisävarmistusta laiteliittimeen. Jos liitäntäventtiiliin ei
liitetä konetta, se on tukittava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• 71864000 / 71866000: Armatuuria ei voi
käyttää läpimenovedenkuumentimen yhteydessä.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 36)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Mitat (katso sivu 37)
Virtausdiagrammi (katso sivu 39)
Varaosat (katso sivu 42)
XXX = Värikoodaus
000 = Kromi
800 = Inox-Optinen
Erityisvaruste (ei kuulu toimitukseen)
Sovitin (G⅜ ⁄ G½)
#93395000 (katso sivu 44)
Puhdistus (katso sivu 46)
Käyttö (katso sivu 40)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa
ei käytetä juomavetenä aamuisin eikä silloin, kun
laitetta ei ole käytetty pitkään aikaan.
• Stagnaation välttämiseksi liitosputkissa täytyy pitkien
käyttötaukojen jälkeen, kuitenkin vähintään kolmen
päivän välein, hana kääntää kuumaan ja kylmään
asentoon, kunnes on saavutettu tasainen ulostuloläm-
pötila.
Koestusmerkki (katso sivu 41)
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Vettä valuu kääntyvän juoksuputken
juuresta
- O-rengas on rikki - Vaihda O-rengas
Vettä valuu kiinnityskauluksesta - 71807000 Liitosletkut eivät ole
kierretty kiinni perusrunkoon
pohjaan asti
- Kierrä liitosletkut kiinni käsikirey-
teen
- Liitosletkun O-rengas on rikki - Vaihda O-rengas
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin
säädetty
- Säädä lämminveden rajoitin
All manuals and user guides at all-guides.com

16
Svenska
Montering (se sidan 34)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
78130000 Endast disk- och tvättmaskiner som är
försedda med DVGW-märkning får anslutas till
kopplingsventilen utan extra uppsäkring. Om ingen
förbrukare ansluts till kopplingsventilen måste denna
sättas igen.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• 71864000 / 71866000: Blandaren kan inte
användas tillsammans med en varmvattenberedare.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 36)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvat-
tenspärr.
Måtten (se sidan 37)
Flödesschema (se sidan 39)
Reservdelar (se sidan 42)
XXX = Färgkodning
000 = Krom
800 = Rostfri-Optik
Specialtillbehör (medföljer ej leveransen)
Adapter (G⅜ ⁄ G½)
#93395000 (se sidan 44)
Rengöring (se sidan 46)
Hantering (se sidan 40)
• Hansgrohe rekommenderar att den första halvlitern
inte används som dricksvatten på morgonen eller
efter längre perioder utan användning.
• För att undvika en stagnering i anslutningsledning-
arna måste blandaren öppnas och spolas kallt och
varmt tills en jämn temperatur är uppnådd när den
inte har använts på länge, dock minst var tredje dag.
Testsigill (se sidan 41)
Störning Orsak Åtgärd
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Vatten kommer ut vid den sväng-
bara blandaren
- O-ring defekt - Byt ut O-ring
Vatten kommer ut vid monteringssta-
get
- 71807000 Anslutningsslangar inte
helt inskruvade i grundkonstruktio-
nen
- Drag fast anslutningsslangar för
hand.
- O-ring på anslutningsslang defekt - Byt ut O-ring
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt
inställd
- Ställ in varmvattenreglering
All manuals and user guides at all-guides.com

17
Lietuviškai
Montavimas (žr. psl. 34)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
78130000 Be papildomos apsaugos prie įrenginio
jungiamojo vožtuvo junkite tik skalbimo arba indų
plovimo mašinas, turinčias DVGW ženklą. Jeigu prie
įrenginio prijungimo vožtuvo neprijungtas joks
prietaisas, jis turi būti sandariai uždarytas.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• 71864000 / 71866000: Armatūros negalima
naudoti kartu su tekančio vandens šildytuvu.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 36)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.
Išmatavimai (žr. psl. 37)
Pralaidumo diagrama (žr. psl. 39)
Atsarginės dalys (žr. psl. 42)
XXX = Spalvos
000 = Chrom
800 = Plienas
Specialūs priedai (nėra pridedama)
Adapteris (G⅜ ⁄ G½)
#93395000 (žr. psl. 44)
Valymas (žr. psl. 46)
Eksploatacija (žr. psl. 40)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti
kaip geriamojo.
• Kad neužsikištų prijungimo vamzdžiai, po ilgesnių
naudojimo pertraukų bent kas tris dienas atverkite
maišytuvą nustatę rankenėlę tiek į karšto, tiek į šalto
vandenes padėtį, kol pasieksite, kad tekančio
vandens temperatūra bus pastovi.
Bandymo pažyma (žr. psl. 41)
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Prateka vanduo po čiaupu - tarpinė pažeista - tarpinę pakeisti
Prateka vanduo per tvirtinimo kotą - 71807000 Prijungimo žarnos
nepilnai įsuktos į korpusą
- Prijungimo žarnas prisukti ranka
- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatū-
ra
- Neteisingai nustatytas karšto
vandens ribotuvas
- Nustatyti karšto vandens ribotuvą
All manuals and user guides at all-guides.com

18
Hrvatski
Sastavljanje (pogledaj stranicu 34)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
78130000 Samo perilice za suđe ili rublje sa
oznakom DVGW smijete koristiti bez dodatnog
osiguranja priključnog ventila! Ako se na priključni
ventil uređaja ne priključuje niti jedan potrošač, isti
se mora začepiti.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• 71864000 / 71866000: Armatura se ne može
rabiti u kombinaciji sa protočnim bojlerom.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 36)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.
Mjere (pogledaj stranicu 37)
Dijagram protoka
(pogledaj stranicu 39)
Rezervni djelovi
(pogledaj stranicu 42)
XXX = Boje
000 = Krom
800 = Plemeniti Čelik
Posebni pribor (Nije sadržano u isporuci!)
Prilagodnik (G⅜ ⁄ G½)
#93395000 (pogledaj stranicu 44)
Čišćenje (pogledaj stranicu 46)
Upotreba (pogledaj stranicu 40)
• Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1/2 litre vode ne upotrebljavate
za piće.
• Kako bi se izbjegla stagnacija vode u priključnim
cijevima, potrebno je nakon duljih prekida korištenja,
a najmanje jednom svakog trećeg dana, otvoriti
armaturu u položaju vruće i hladne vode, sve dok se
ne postigne ujednačena izlazna temperatura.
Oznaka testiranja
(pogledaj stranicu 41)
Greška Uzrok Otklanjanje
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda izlazi u području rotirajućih
dijelova slavine
- O-prsten je neispravan - Zamijenite O-prsten
Voda izlazi na dijelu gdje je slavina
učvršćena
- 71807000 Priključna crijeva nisu
potpuno učvršćena na tijelo
- Priključna crijeva učvrstite rukom
- O-prsteni priključnih crijeva su
neispravni
- Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro
podešen
- Podesite limiter vruće vode
All manuals and user guides at all-guides.com

19
Română
Montare (vezi pag. 34)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
78130000 Conectaţi numai maşinile de spălat sau
maşinile de spălat vase fără siguranţă adiţională la
ventilul de conectare a aparatului, care sunt marcate
cu simbolul DVGW. Dacă la ventilul de conectare a
aparatului nu conectaţi nici un consumator, acesta
trebuie închis.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• 71864000 / 71866000: Bateria nu poate fi
utilizată în combinaţie cu un boiler în flux continuu.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 36)
Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu
un boiler instant.
Dimensiuni (vezi pag. 37)
Diagrama de debit (vezi pag. 39)
Piese de schimb (vezi pag. 42)
XXX = Coduri de culori
000 = Crom
800 = Otel Inox
Accesorii opţionale
(nu este inclus în setul livrat)
Adaptor (G⅜ ⁄ G½)
#93395000 (vezi pag. 44)
Curăţare (vezi pag. 46)
Utilizare (vezi pag. 40)
• Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.
• Pentru evitarea stagnării apei în conductele de
racord, după o pauză mai lungă de utilizare sau cel
puţin la fiecare trei zile trebuie să deschideţi
robinetul în poziţia cald şi rece până ce temperatura
apei va fi uniformă la ieşire.
Certificat de testare (vezi pag. 41)
Deranjament Cauza Măsuri de remediere
Bateria se mişcă dificil - Cartuş defect din cauza
depunerilor de calcar
- Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Scurgere de apă în zona pipei
rabatabile.
- Inel O defect - Schimbaţi inelul O.
Scurgere de apă la şaftul de fixare. - 71807000 Furtunurile de
racordare nu sunt bine înşurubate
în corpul bateriei.
- Strângeţi cu mâna furtunurile de
racordare.
- Inelul O de la furtunul de racord
defect
- Schimbaţi inelul O.
Temperatura apei calde este prea
mică
- Limitarea temperaturii apei calde
setată incorect.
- Setaţi limitarea temperaturii apei
calde.
All manuals and user guides at all-guides.com

20
Ελληνικά
Συναρμολόγηση (βλ. Σελίδα 34)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
78130000 Μόνο πλυντήρια πιάτΩν ή πλυντήρια
ρούχΩν που φέρουν το σήμα DVGW επιτρέπεται να
συνδεθούν στη βαλβίδα σύνδεσης της συσκευής
χΩρίς πρόσθετη ασφάλεια. Aν δεν συνδεθεί κάποιος
καταναλΩτής στη βαλβίδα σύνδεσης της συσκευής,
ταπώστε τη βαλβίδα.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνΩρίζονται ζημιές από τη μεταφορά ή επιφα-
νειακές ζημιές.
• Οι σΩλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφΩνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
• 71864000 / 71866000: Η μπαταρία δεν μπορεί
να χρησιμοποιηθεί σε συνδυασμό με ταχυθερμο-
σίφΩνα.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έΩς 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έΩς 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο
νερό!.
Περιγραφή συμβόλΩν
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Ρύθμιση (βλ. Σελίδα 36)
Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται
η διάταξη φραγής ζεστού νερού σε συνδυασμό με
ταχυθερμοσίφΩνα.
Διαστάσεις (βλ. Σελίδα 37)
Διάγραμμα ροής (βλ. Σελίδα 39)
Ανταλλακτικά (βλ. Σελίδα 42)
XXX = Χρώματα
000 = ΕπιχρΩμιΩμένο
800 = Oπτική AνοξείδΩτου Xάλυβα
Ειδικά αξεσουάρ (δεν περιλαμβάνεται στον
παραδοτέο εξοπλισμό)
Προσαρμογέας (G⅜ ⁄ G½)
#93395000 (βλ. Σελίδα 44)
Καθαρισμός (βλ. Σελίδα 46)
Χειρισμός (βλ. Σελίδα 40)
• Η Hansgrohe συνιστά το πρΩί ή μετά από μεγάλα
χρονικά διαστήματα αχρησίας να μην χρησιμοποιείτε
το πρώτο μισό λίτρο νερό σαν πόσιμο.
• Για να μη δημιουργηθεί φράξιμο στις συνδετήριες
σΩληνώσεις πρέπει η μπαταρία, όταν μεσολαβούν
μεγάλα χρονικά διαστήματα χΩρίς να χρησιμοποιεί-
ται, να ανοίγεται τουλάχιστον κάθε τρίτη ημέρα με
εναλλαγή καυτού και κρύου νερού μέχρι να επιτευχθεί
σταθερή θερμοκρασία νερού.
Σήμα ελέγχου (βλ. Σελίδα 41)
Βλάβη Αιτία ΔιόρθΩση
Σκληρή μπαταρία (μείκτης) - ΕλαττΩματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει - ΕλαττΩματικό φυσίγγιο - Αλλαγή φυσιγγίου
Διαρροή νερού στην περιοχή του
περιστρεφόμενου ρουξουνιού.
- ΕλαττΩματικός στρογγυλός
δακτύλιος
- Αλλάξτε το στρογγυλό δακτύλιο
Διαρροή νερού στον άξονα
στερέΩσης
- 71807000 Οι σΩλήνες σύνδεσης
δεν είναι πλήρΩς βιδΩμένοι στο
βασικό κορμό
- Σφίξτε τους σΩλήνες σύνδεσης με
το χέρι
- Ο στρογγυλός δακτύλιος στο
σΩλήνα σύνδεσης είναι ελαττΩματι-
κός
- Αλλάξτε το στρογγυλό δακτύλιο
Χαμηλή θερμοκρασία ζεστού νερού - Λάθος ρύθμιση της περιοριστικής
διάταξης ζεστού νερού
- Ρυθμίστε την περιοριστική διάταξη
του ζεστού νερού
All manuals and user guides at all-guides.com
