Hans Grohe AXOR Starck Organic 12712000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l‘uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 59 Starck Organic
12712000

Wartung (siehe Seite 66)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit
Rückflussverhinderern ausgestattet.
Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Einjustieren (siehe Seite 64)
Nach erfolgter Montage muss die
Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am
Thermostaten eingestellten Temperatur
abweicht.
Safety Function (siehe Seite 63)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage siehe Seite 60
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht
ausreichend
-Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe vor dem
Thermostat und auf der
Regeleinheit reinigen
-Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt
/ defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige
Warmwassertemperatur
-Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Temperaturregeleinheit verschmutzt
oder verkalkt
-Temperaturregeleinheit reinigen
ggf. austauschen
-Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
-Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
-Feder defekt
-Druckknopf verkalkt
-Feder bzw. Druckknopf reinigen,
ggf. austauschen
Serviceteile (siehe Seite 68)
Durchflussdiagramm (siehe Seite
65)
Maße (siehe Seite 65)
Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 65)
Deutsch
3
Prüfzeichen (siehe Seite 64)

Entretien (voir page 66)
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
Réglage (voir page 64)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la
température de l’eau mitigée mesurée au
point de puisage diffère sensiblement de
celle affichée sur le thermostat.
Safety Function (voir page 63)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est interdit aux enfants ainsi qu‘aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d‘utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d‘alcool ou de drogues d‘utiliser la douche.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 1MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d‘eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l‘eau
potable!
Français
4

Montage voir page 60
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtres encrassés -Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou
défectueux
-Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d’eau chaude trop
basse, pas d´eau froide
-Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
-L´élément thermostatique est
encrassé ou entartré
-Nettoyer l´élément thermostatique
ou le changez éventuellement
-La pièce de base a une
alimentation inversée (l´eau froide
doit être à droite et l´eau chaude
à gauche) ou elle est montée à
l´envers
-Montez le bloc de fonction à 180º
Bouton à pression du verrouillage de
sécurité défectueux
-Ressort défectueux
-Bouton à pression entartré
-Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
Pièces détachées (voir pages 68)
Diagramme du débit (voir page
65)
Dimensions (voir page 65)
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
65)
Français
5
Classification acoustique et
débit (voir page 64)

Maintenance (see page 66)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
• The mixer is equipped with non return
valves. The non return valves must be
checked regularly according to DIN
EN 1717 in accordance with national
or regional regulations (at least once a
year).
Adjustment (see page 64)
After the installation, the output temperature
of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 63)
The desired maximum temperature for
example max. 42º C can be pre-set thanks
to the safety function.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 1MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Anti-pollution function
The product is exclusively designed for drinking water!
English
6

Assembly see page 60
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty -Clean filter in front of the mixer and
on the MTC-thermo cartridge
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or
leaking
-Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -Temperature regulator dirty or
calcified
-Clean temperature regulator,
exchange if necessary
-For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
-Install function block turned through
180º
Safety stop button not operating -Spring defective
-Button calcified
-Clean spring and/or button,
exchange if necessary
Spare parts (see page 68)
Flow diagram (see page 65)
Dimensions (see page 65)
Cleaning
see enclosed brochure.
Operation (see page 65)
English
7
Test certificate (see page 64)

Manutenzione (vedi pagg. 66)
• Per garantire la scorrevolezza
dell’elemento di regolazione, di tanto in
tanto si dovrebbe regolare il termostatico
passando da tutto caldo a tutto freddo.
• Il miscelatore termostatico è dotato
di una valvola antiritorno. La valvola
di non ritorno deve essere controllata
regolarmente come da DIN EN 1717,
secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Taratura (vedi pagg. 64)
Effettuata l’installazione del miscelatore
termostatico bisogna controllare la
temperatura di uscita. La taratura è
necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo
non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 63)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º
C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l‘effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d‘uso: max. 1MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
8

Montaggio vedi pagg. 60
Problema Possibile causa Rimedio
Scarsità d’acqua -Pressione di erogazione
insufficiente
-Provare la pressione di erogazione
-Filtri sporchi -Pulire/sostituire i filtri
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l’acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l’antiriflusso
La temperatura di erogazione
diversa da quella impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell’acqua calda -Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione
temperatura
-Elemento termostatico sporco o con
depositi calcarei
-Pulire o sostituire l’unità di
regolazione
-In caso di nuova installazione -
collegato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180º
-Ruotare di 180º l’unita’ di
regolazione
Tasto antiscottatura non funzionante -Molla difettosa
-Tasto con depositi calcarei
-Pulire o sostituire la molla o il tasto
Parti di ricambio (vedi pagg. 68)
Diagramma flusso (vedi pagg.
65)
Ingombri (vedi pagg. 65)
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 65)
Italiano
9
Segno di verifica (vedi pagg. 64)

Mantenimiento (ver página 66)
• Para garantizar el funcionamiento
duradero del termostato, el mando del
mismo debería girarse de vez en cuando
del extremo frío al extremo caliente.
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
Puesta a punto (ver página 64)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 63)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el
sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no
deben utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para
agua potable.
Español
10

Montaje ver página 60
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-Filtros sucios -Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua
caliente entra en la tubería del agua
fría o al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
-termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente
demasiado baja
-aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la
temperatura
-termoelemento sucio/lleno de cal -limpiar / cambiar termoelemento
-cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
-girar embellecedor en 180º
Botón de tope no funciona -muelle defecto
-botón lleno de cal
-Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
Repuestos (ver página 68)
Diagrama de circulación (ver
página 65)
Dimensiones (ver página 65)
Limpiar
ver el folleto adjunto.
Manejo (ver página 65)
Español
11
Marca de verificación (ver
página 64)

Onderhoud (zie blz. 66)
• Om het soepel lopen van de
regeleenheid te garanderen moet de
thermostaat van tijd tot tijd op heel koud
en heel warm worden ingesteld.
• De thermostaat is voorzien van
terugslagkleppen. Keerkleppen moeten
volgens DIN EN 1717 regelmatig en
volgens plaatselijk geldende eisen op
het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Correctie (zie blz. 64)
Na montage dient de uitstroomtemperatuur
van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 63)
Dankzijd de Safety Function kan de
gewenste maximale temperatuur van bijv.
max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 1MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
12

Montage zie blz. 60
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef verstopt -Vuilvangzeefjes en zeefjes van
regeleenheid reinigen
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -Thermo-element vervuild of verkalkt -Thermo-element reinigen dan wel
uitwisselen
-Bij nieuwe installaties:
basisgarnituur verkeerd
aangesloten (moet zijn koud rechts
en warm links) of 180º gedraaid
gemonteerd
-Functieblok 180º draaien
Safety Stop knop op
thermostaatgreep functioneert niet
-Veer defect
-Drukknop verkalkt
-Veer en/of drukknop reinigen dan
wel uitwisselen
Service onderdelen (zie blz. 68)
Doorstroomdiagram (zie blz. 65)
Maten (zie blz. 65)
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 65)
Nederlands
13
Keurmerk (zie blz. 64)

Service (se s. 66)
• Om het soepel lopen van de
regeleenheid te garanderen moet de
thermostaat van tijd tot tijd op heel koud
en heel warm worden ingesteld.
• Termostaten er forsynet med
kontraventil . Ifølge DIN EN 1717
skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang
om året).
Justering (se s. 64)
Efter monteringen skal termostatens
udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den
på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.

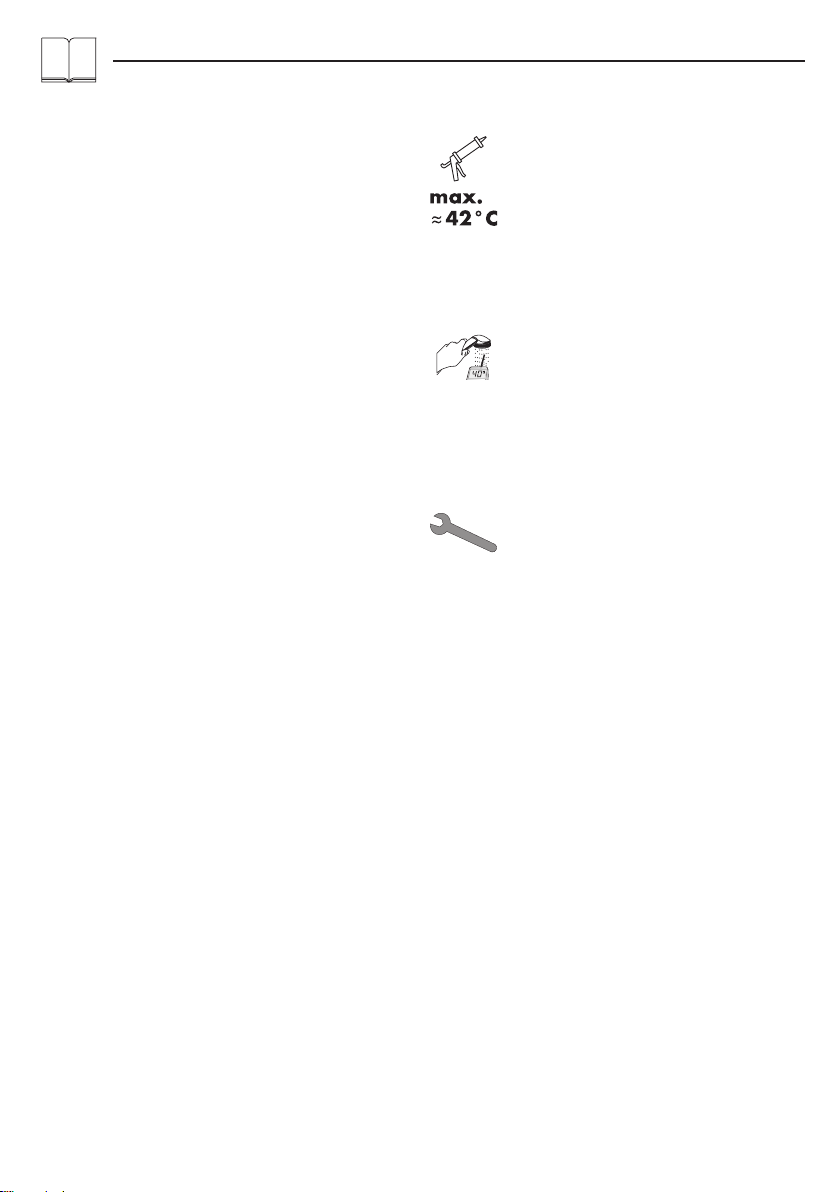

Safety Function (se s. 63)
Takket være Safety varmtvands-
begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Driftstryk: max. 1MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
14

Montering se s. 60
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset -Rengør smudsfangsi
foran termsotaten og på
termostatelementet
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i
koldtvandsledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -Termostatelementet er snavset eller
tilkalket
-Rengør termostat-elementet eller
udskift det evt.
-Ved ny-installation er
vandtilslutningen forbyttet (skal
være koldt til højre - varmt til venstre
eller også er grundkroppen drejet
180º)
-Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af
funktion
-Defekt fjeder
-Trykknappen tilkalket
-Rengør fjeder og trykknap eller
udskift delene

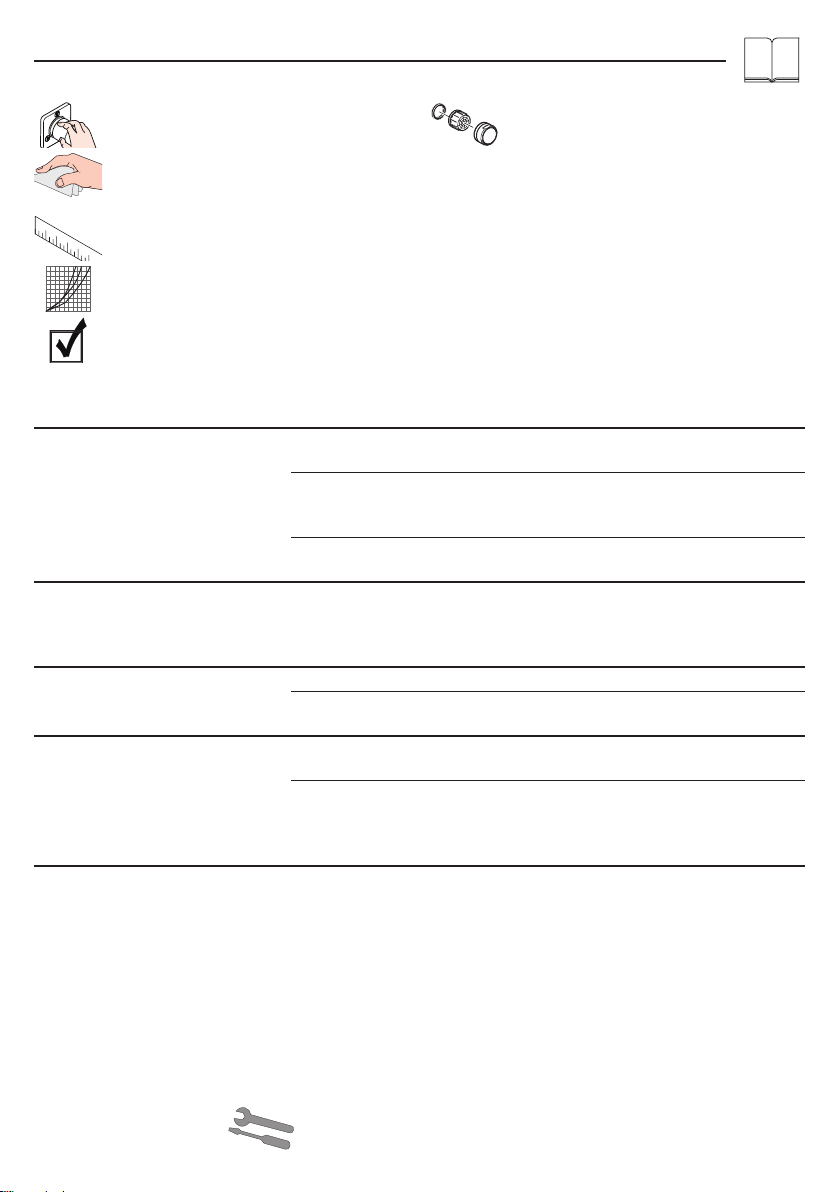

Reservedele (se s. 68)
Gennemstrømningsdiagram (se
s. 65)
Målene (se s. 65)
Rengøring
se venligst den vedlagte brochure.
Brugsanvisning (se s. 65)
Dansk
15
Godkendelse (se s. 64)

Manutenção (ver página 66)
• Para garantir um funcionamento suave
do elemento termostático é necessário
de vez em quando rodar totalmente o
manípulo da termostática da posição
quente para a fria.
• A misturadora está equipada com
válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas
regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por
ano).
Afinação (ver página 64)
É necessária correcção se a temperatura
medida no ponto de saída diferir da
temperatura marcada na escala.
Safety Function (ver página 63)
Graças à função de segurança pode-se
regular a temperatura máxima por exemplo
max. 42ºC.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 1MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para
água potável!
Português
16

Montagem ver página 60
Falha Causa Solução
Água insuficiente -Pressão não adequada -Verificar a pressão da água
-Filtro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a
ser forçada a entrar no tubo da
água fria, ou vice-versa, quando a
misturadora está fechada.
-Válvula anti-retorno suja ou com
fugas
-Limpar a válvula antiretorno,
substitua se necessário
A temperatura da água não
corresponde à temperatura
seleccionada
-A misturadora termos tática não foi
ajustada
-Ajustar a misturadora termostática
-Temperatura da água quente muito
baixa
-Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a
temperatura
-Regulador da temperatura sujo ou
calcificado
-Limpar o regulador de temperatura,
substitua se necessário
-Para novas instalações: Corpo
instalado incorrectamente (deve
ser: fria direita, quente esquerda)
ou instalado com uma rotação de
180º
-Instalar o corpo virado 180º
Botão de segurança não funciona -Mola defeituosa
-Botão calcificado
-Limpar a mola e/ou o botão,
substitua se necessário
Peças de substituição (ver página
68)
Fluxograma (ver página 65)
Medidas (ver página 65)
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 65)
Português
17
Marca de controlo (ver página
64)

Konserwacja (patrz strona 66)
• Aby zachować łatwość obsługi
termostatu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem
ciepłą wodę.
• Termostat wyposażony został w
zabezpieczenia przed przepływem
zwrotnym. Zgodnie z normą DIN
EN 1717, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń
przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
Regulacja (patrz strona 64)
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wylocie z
termostatu. Korekta będzie konieczna wtedy,
gdy zmierzona temperatura na wylocie
różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 63)
Dzięki funkcji zabezpieczającej można
przestawić żądaną maksymalną
temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi,
psychicznymi i/lub sensorycznymi ograniczeniami
nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub
narkotyków nie mogą korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 1MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Polski
18

Montaż patrz strona 60
Usterka Przyczyna Pomoc
Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji
-Zabrudzone sitka -Wyczyścić sitka przed termostatem
i we wkładzie termostatycznym
-Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
-Zabrudzone / uszkodzone
zabezpieczenie przed przepływem
zwrotnym
-Wyczyścić wzgl. wymienić
zabezpieczenie przed przepływem
zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
-Termostat nie został wyregulowany -Przeprowadzić regulację
termostatu
-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody
ciepłej na 42ºC do 65ºC
Brak możliwości regulacji
temperatury
-Zabrudzony lub zakamieniony
termostat
-Wyczyścić lub wymienić termostat
-Przy nowej instalacji niewłaściwie
podłączony korpus (powinno
być: zimna po prawej, ciepła
po lewej) albo zamontowano z
przekręceniem o 180º.
-Blok funkcyjny obrócić o 180º
Złe funkcjonowanie przycisku
zabezpieczającego
-Uszkodzona sprężynka
-przycisk zakamieniony
-Wyczyścić lub wymienić sprężynkę
lub przycisk

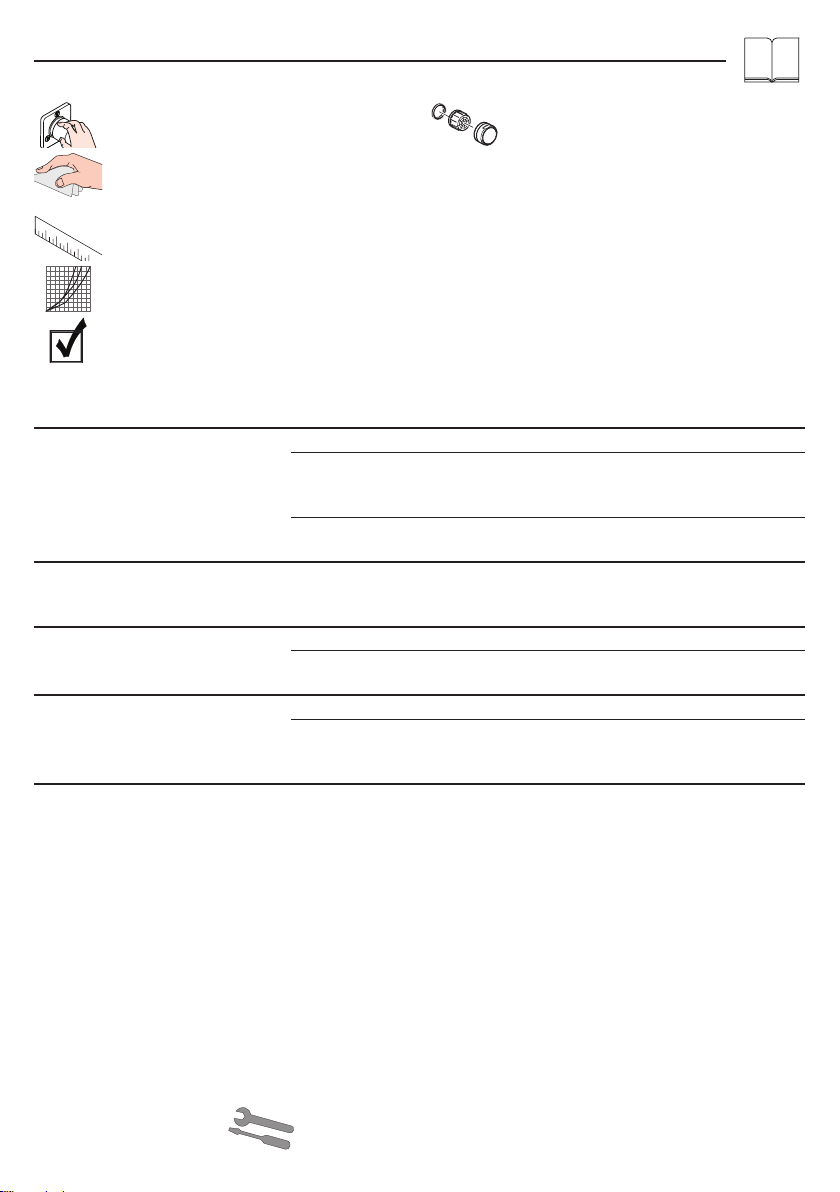

Części serwisowe (patrz strona
68)
Schemat przepływu (patrz strona
65)
Wymiary (patrz strona 65)
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 65)
Polski
19
Znak jakości (patrz strona 64)

Údržba (viz strana 66)
• Aby byl zajištěn lehký chod regulační
jednotky, měl by se termostat čas od
času nastavit na úplně horkou a úplně
studenou vodu.
• Termostat je vybaven omezovačem
zpětného toku. U zpětných ventilů se
musí podle DIN EN 1717 v souladu s
národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou
ročně).
Nastavení (viz strana 64)
Po ukončení montáže se musí zkontrolovat
teplota vody vytékající z termostatu. Pokud
se teplota změřená v místě odběru liší od
teploty nastavené na termostatu, je nutné
provést korekci.
Safety Function (viz strana 63)
Díky Safety Function je možné předem
nastavit nejvyšší požadovanou teplotu, např.
max. 42ºC.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Technické údaje
Provozní tlak: max. 1MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
20
