Hans Grohe Monsoon 3 28773 Series User manual

Monsoon 2
28772XXX
Montageanleitung / Pflegehinweis
Monsoon 3
28773XXX

2
3
Normalstrahl
Jet de pluie
Normal spray
Getto normale a pioggia
Chorro de lluvia
Normale douchestraal
Normalstråle
operação normal
Strumień normalny
Softstrahl
Jet doux aéré
Soft spray
Getto areato
Chorro espumoso
Softstraal
Softstråle
operação soft
Strumień miękki
Massagestrahl
Jet de massage
Massage
Getto massaggio
Chorro masaje
Massagestraal
Massagebrus
operação massajem
Strumień masujący
Monsoon 3
28773XXX
Monsoon 2
28772XXX
Normalstrahl
Jet de pluie
Normal spray
Getto normale a pioggia
Chorro de lluvia
Normale douchestraal
Normalstråle
operação normal
Strumień normalny
Softstrahl
Jet doux aéré
Soft spray
Getto areato
Chorro espumoso
Softstraal
Softstråle
operação soft
Strumień miękki
+
+
Eco
Eco

2
3

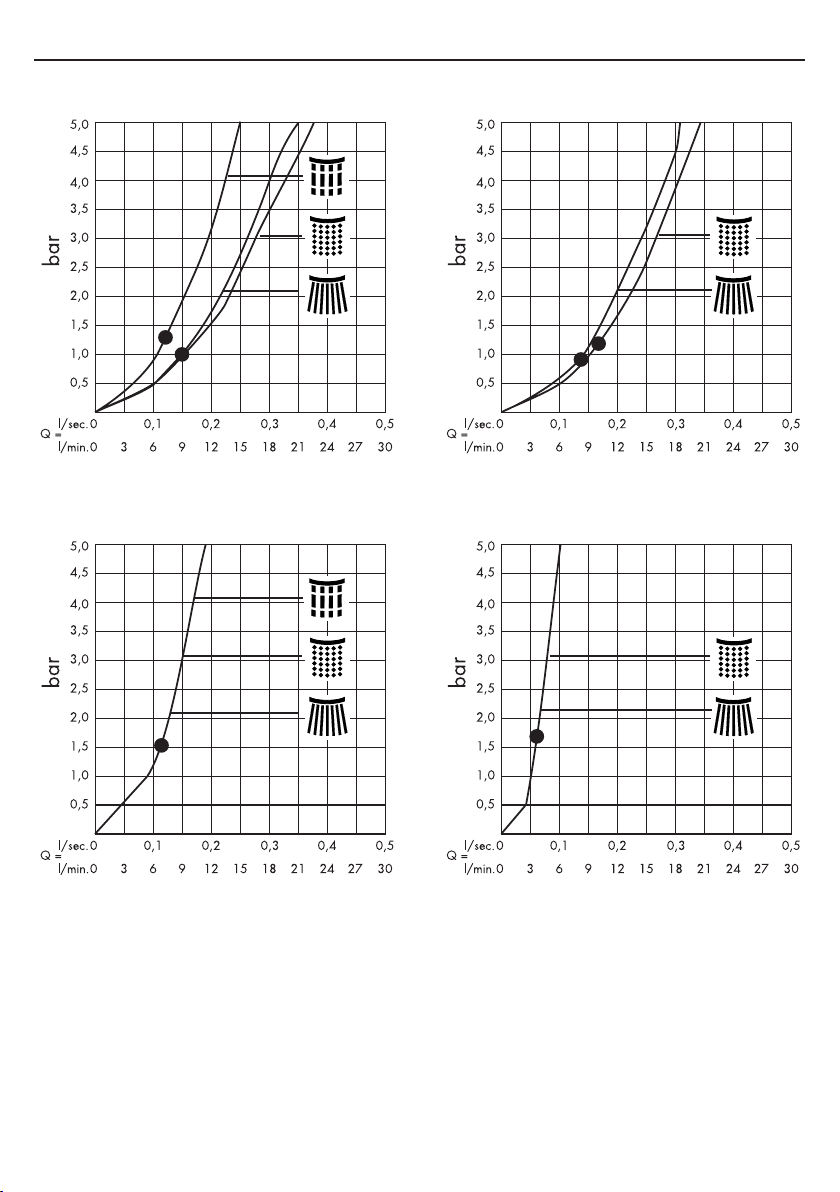

Monsoon 3 Monsoon 2
Monsoon 3 (Eco) Monsoon 2 (Eco)
Ab • ist die Funktion gewährleistet.
A partir de • le fonctionnement est garanti.
From • the function is guaranteed.
Dal • si garantisce la funzionalità.
Mínimo • para el correcto funcionamiento.
Vanaf • is het functioneren gegarandeerd.
Frau • er funktionen anvendelig.
• A partir deste ponto inicia-se o funcionamento correcto.
Od • możliwe jest funkcjonowanie

4
5
Hansgrohe Brausen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn
der Fließdruck vor der Armatur mindestens
1,5 bar beträgt.
Les douchettes Hansgrohe fonctionnent avec
les chauffe eaux instantanés à partir de 1,5
bar de pression.
Hansgrohe showers can be used together
with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 1.5 bars in fornt of the shower fitting.
I doccia Hansgrohe funzionano anche con
scaldabagni instantanel se la pressione è di
almeno 1,5 bar.
Las duchas de Hansgrohe se pueden colocar
en combinación con calentadores instantáneos
siempre que la presión dinámica del agua
supere los 1,5 bares.
Hansgrohe douches kunnen worden gebruikt
in combinatie met hydrolisch en thermisch
gestuurde door-stroomtoestellen bij een
minimale druk van 1,5 bar.
Hansgrohe brusere kan anvendes i
forbindelse med hydraulisk og termisk styrede
gennemstrømningsvand-varmere, ved et tryk
på min. 1,5 bar.
Os chuveiros Hansgrohe podem ser utilizados
com esquentadores controlados quer
hidráulica quer térmicamente desde que a
pressão seja no mínimo de 1,5 bar.
Główki prysznicowe Hansgrohe mogą być
stosowane w połączeniu z hydraulicznie i
termicznie sterowanymi podgrzewaczami
przepływowymi, bez zastosowania funkcji
Waterdim® i przy ciśnieniu przepływu przy-
najmniej 1,5 bar.
D
F
GB
I
E
NL
DK
P
PL
Technische Daten
Betriebsdruck: max. 6 bar
Empfohlener Betriebsdruck: 1 - 4 bar
Heißwassertemperatur: max. 60 °C
Prüfzeichen 28301000: P-IX 9277/IB
Prüfzeichen 28302000: P-IX 9278/IB
Prüfzeichen 28303000: P-IX 9279/IB
Prüfzeichen 28306000 beantragt
Informations techniques
Pression de service autorisée: max. 6 bars
Pression de service conseillée: 1 - 4 bars
Température max. d'eau chaude: 60 °C
Technical Data
Operating pressure: max. 6 bars
Recommended operating pressure: 1 - 4 bars
Hot water temperature: max. 60 °C
Dati tecnici
Pressione d'uso: max. 6 bar
Pressione d'uso consigliata: 1 - 4 bar
Temperatura dell'acqua calda: max. 60 °C
Datos técnicos
Presión en servicio: max. 6 bares
Presión recomendada en servicio: 1 - 4 bares
Temperatura del agua caliente: max. 60 °C
Technische gegevens
Werkdruk: max. 6 atm.
Aanbevolen werkdruk: 1 - 4 atm.
Temperatuur warm water: max. 60 °C
Keurmerk: KIWA
Tekninske data
Driftstryk: max. 6 bar
Anbefalet driftstryk: 1 - 4 bar
Varmtvandstemperatur: max. 60 °C
Dados Técnicos
Pressão de funcionamento: max. 6 bar
Pressão de func. recomendada: 1 - 4 bar
Temperatura da água quente: max. 60 °C
Dane techniczne
Ciśnienie robocze max.6 bar
Zalecane ciśnienie robocze 1-4 bar
Temperatura ciepłej wody max.60° C

4
5
Die der Handbrause beigepackte Siebdichtung muß eingebaut werden, um
Schmutzeinspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die
Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der Handbrause
führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.
Le joint à filtre fourni avec la douchette à main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le fonctionnement de ce produit et même
endommager des pieces mobiles. Des réclamations à la suite de l’usage de la douchette sans
joint-tamis de hansgrohe ne peuvent pas faire partie de notre garantie.
The mesh washer must be insert to protect the hand shower against incoming dirt by pipework.
Incoming dirt leads to defects or/and can damage parts of the hand shower; such caused faults
voids all liability and guarantee claims.
Per proteggere la doccetta da eventuali impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccetta stessa. Tali impurita possono infatti
causare difetti e/o danneggiare parti della doccetta; in questo caso la Hansgrohe non risponde
dei danni.
La junta de filtración que se suministra con la teleducha evita que las partículas de suciedad
procedentes de las tuberías lleguen a la teleducha. Debe colocarse entre el flexo y la teleducha.
Infiltraciones de suciedad deterioran el funcionamiento de la teleducha y pueden causar daños
en el interior de la misma que no están cubiertas por la garantía de Hansgrohe.
Het bij de handdouche verpakte zeefje moet worden ingebouwd om vuil uit de waterleiding te
weren. Vuil uit de leidingen kan de werking van de handdouche negatief beïnvloeden en/of de
handdouche beschadigen. Voor deze schade is Hansgrohe niet verantwoordelijk.
Den vedlagte smudsfangssi skal indsættes i håndbruseren for at undgå snavs fra rørsystemet.
Indskyllet snavs kan have indflydelse på bruserens funktion og/eller føre til beskadigelser på
håndbruserens funktionsdele.
O filtro de rede deve ser colocado para proteger o chuveiro de mão de areias e resíduos
rovenientes da tubagem. Resíduos e areias podem danificar componentes, ou provocar
mau funcionamento do chuveiro de mão; as avarias assim provocadas anulam a nossa
responsabilidade e anulam a nossa garantia.
Znajdujący się w opakowaniu ltr sitkowy musi zostać zainstalowany, aby skutecznie usuwać
zanieczyszczenia stałe znajdujące się w instalacji. Zanieczyszczenia, które przedostaną
się do główki prysznicowej z powodu braku takiego ltra sitkowego mogą spowodować jej
uszkodzenie. W takich przypadkach Hansgrohe nie ponosi odpowiedzialności za powstałe
szkody.
D
F
I
GB
E
NL
DK
P
PL

6
7
1. 2.
90900000
Pflegeanleitung / Conseils d'entretien / Cleaning instructions /
Instruzioni per il trattamento / Entretenimiento / Reinigingsaanwijzingen /
Rengøring/ Instruções de Limpeza / Instrukcja pielęgnacji

6
7
Reinigungsempfehlung für Hansgrohe Produkte
Moderne Sanitär- , Küchenarmaturen und Brausen bestehen heute aus sehr unterschiedlichen
Werkstoffen um dem Marktbedürfnis hinsichtlich Design und Funktionalität gerecht zu werden.
Um Schäden und Reklamationen zu vermeiden, müssen sowohl bei der Benutzung als auch bei der
anschließenden Reinigung bestimmte Kriterien berücksichtigt werden.
Reinigungsmittel für Armaturen und Brausen
Säuren sind als Bestandteil von Reinigern zur Entfernung von starken Kalkablagerungen unbedingt
erforderlich.
Bei der Pflege der Armaturen und Brausen gilt jedoch grundsätzlich zu beachten, dass
• nur die Reinigungsmittel eingesetzt werden, die für diesen Anwendungsbereich ausdrücklich
vorgesehen sind - z. B. Hansgrohe Schnellentkalker, der über den Sanitärfachhandel bezogen
werden kann.
• keine Reiniger zur Anwendung gelangen, die Salzsäure, Ameisensäure oder Essigsäure enthalten,
da diese zu erheblichen Schäden führen können.
• auch phosphorsäurehaltige Reiniger nicht uneingeschränkt anwendbar sind.
• chlorbleichlaugehaltige Reiniger nicht angewendet werden dürfen.
• das Mischen von Reinigungsmitteln generell nicht zulässig ist.
• die Verwendung abrassiv wirkender Reinigungshilfsmittel und Geräte wie untaugliche Scheuermittel,
Padschwämme und Mikrofasertücher ausgeschlossen ist.
Reinigung von Armaturen und Brausen
Die Gebrauchsanweisungen der Reinigungsmittelhersteller sind unbedingt zu befolgen. Generell ist zu
beachten, dass
• die Reinigung bedarfsgerecht durchzuführen ist.
• Reinigerdosierung und Einwirkdauer den objektspezifischen Erfordernissen anzupassen sind und das
Reinigungsmittel nie länger als nötig einwirken darf.
• dem Aufbau von Verkalkungen durch regelmäßiges Reinigen vorzubeugen ist.
• bei der Sprühreinigung die Reinigungslösung keinesfalls auf die Armaturen, sondern auf das
Reinigungstextil (Tuch, Schwamm) aufzusprühen und damit die Reinigung durchzuführen ist, da die
Sprühnebel in Öffnungen und Spalten der Armaturen eindringen und Schäden verursachen können.
• nach der Reinigung ausreichend mit klarem Wasser nachgespült werden muss, um verbliebene
Produkthaftungen restlos zu entfernen.
Wichtige Hinweise
Auch Körperpflegemittelrückstände wie Flüssigseifen, Shampoos und Duschgele können Schäden
verursachen.
Auch hier gilt: Nach der Benutzung Rückstände sorgfältig mit Wasser nachspülen.
Bei bereits beschädigten Oberflächen kommt es durch Einwirken der Reinigungsmittel zum Fortschreiten
der Schäden.
Schäden, die durch unsachgemäße Behandlung entstehen, unterliegen nicht unserer
Gewährleistung.
Deutsch

8
9
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très
différents pour satisfaire à la demande concernant le design et la fonctionnalité.
Pour éviter les détériorations et les réclamations, aussi bien pour l´utilisation que pour le nettoyage
prochain, certains critères seront à prendre en considération.
Produits de nettoyage pour la robinetterie et les douchettes
Les acides sont absolument nécessaire comme composants des nettoyants pour l´élimination
d´importants dépôts calcaire.
Par contre pour l´entretien de la robinetterie et de douchettes il faudra obligatoirement tenir compte que
• seulement les produits de nettoyage seront utilisés, qui sont formellement prévus pour ce domaine,
par exemple le détartrant rapide Hansgrohe qui peut être fourni par les grossistes.
• aucun contact avec l´application de nettoyants contenant de l´acide chlorhydrique, de l´acide
formique ou de l´acide acétique, qui peuvent causer de considérables détériorations.
• les nettoyants à base d´acide phosphorique aussi ne sont pas à utiliser sans réserves.
• les nettoyants liquides chlorés ne doivent pas être employés.
• le mélange de nettoyants en général n´est pas autorisé.
• l´utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à
récurer et des torchons microfibres est exclue.
Nettoyage de la robinetterie et des douchettes
Les conseils d´entretien des producteurs de nettoyants sont à suivre obligatoirement.
En général on doit tenir compte que
• le nettoyage est à éxécuter selon un besoin convenable.
• le dosage du nettoyant avec le temps d´action de la nécessité spécifique à l´ob sont à faire
correspondre et ne pas laisser agir plus longtemps que nécessaire.
• le dépôt de calcaire est évité par un nettoyage régulier.
• pour le nettoyage de produit vaporisé liquide en aucun cas sur la robinetterie, mais au contraire
aspergé sur le chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols
peuvent pénétrer dans les ouvertures et fentes de la robinetterie et peuvent provoquer des
détériorations.
• après le nettoyage rincez avec suffisamment d´eau claire pour éliminer les restes de produit
attachés.
Indications importantes
Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent
causer des détériorations.
Ici on doit aussi: Après l´utilisation rincer soigneusement les restes avec de l´eau.
Par l´action d´un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des
Dégâts.
Les détériorations imputables à un mauvais entretien ne peuvent être pris en
considération par notre garantie.
Français

8
9
Cleaning Recommendation for Hansgrohe Products
Modern sanitary tapware, kitchen mixers and showers consist of very different materials to comply with
the needs of the market with regard to design and functionality.
To avoid damage and reclamations, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Mixers and Showers
Acids are necessary ingredients of cleaning materials for removing lime, however please pay attention
to the following points when cleaning mixers and showers:
• Only use cleaning material which is explicitly provided for this type of application, such as
Hansgrohe’s Decalcifying Agent, which is available through the specialist sanitary trade.
• Never use cleaning materials, which contain hydrochloric, formic or acetic acid, as they cause
considerable damage.
• Phosphoric acid is also restricted as it can cause damage.
• Never mix any cleaning material with another.
• Never use cleaning materials or appliances with an abrasive effect, such as unsuitable cleaning
powders, sponge pads or micro fibre cloths.
Cleaning Instructions for Mixers and Showers
Please follow the cleaning material manufacturer’s instructions. In addition pay attention to the following
points:
• Clean the mixers and showers as and when required
• The cleaning dosage and time the cleaner needs to take effect should be adjusted according to the
product and the cleaner should not be left longer than necessary.
• Regular cleaning can prevent calcification.
• When using spray cleaner, spray first into a cloth or sponge never directly onto the sanitary
tapware, as drops could enter openings and gaps and cause damage.
• After cleaning rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos and shower foams can also cause damage, so rinse with clean
water after using.
If the surface is already damaged, the effect of cleaning materials will cause further damage.
Damage caused by improper treatment will not be covered by our guarantee.
English

10
11
Raccomandazione per la pulizia dei prodotti Hansgrohe
Oggi la rubinetteria moderna dei sanitari, della cucina e delle docce, è prodotta con materiali molto
differenti per soddisfare la richiesta del mercato riguardo al design ed alla funzionalità.
Per evitare danni e reclami si devono considerare alcuni criteri durante l‘uso e la pulizia dopo l‘uso.
Prodotti di pulizia per rubinetteria e docce
Gli acidi sono indispensabili come parte dei prodotti per la pulizia che eliminano forti depositi di
calcare. Nella cura della rubinetteria e delle docce si devono considerare i seguenti punti:
• Utilizzare soltanto i prodotti di pulizia che sono destinati per il tipo di pulizia richiesto, p.e. liquido
anticalcare rapido Hansgrohe, disponibile nel commercio sanitario specifico.
• Non utilizzare pulitori che contengano acido cloridrico, acido formico oppure acido acetico, perché
questi possono causare gravi danni.
• Non utilizzare pulitori contenenti acido fosforico dove non indicato.
• Non utilizzare pulitori contenenti soluzioni cloridriche.
• Non utilizzare mai miscele di diversi pulitori.
• Non utilizzare prodotti abrasivi, come polveri abrasive, spugne e panni in microfibra.
Istruzioni per la pulizia della rubinetteria e delle docce
Seguire sempre le istruzioni d’uso dei produttori e dei mezzi di pulizia. In generale:
• Pulire la rubinetteria e le docce solo quando necessario.
• Adattare le dosi del pulitore ed il tempo d’azione alle caratteristiche del prodotto e non lasciare mai
agire il pulitore più del necessario.
• Evitare i depositi di calcare con la pulizia periodica.
• Non spruzzare mai il pulitore direttamente sulla rubinetteria, ma su un panno oppure una spugna,
perché parti degli spruzzi possono infiltrarsi nelle aperture della rubinetteria e causare dei danni.
• Dopo la pulizia sciacquare bene con acqua per eliminare definitivamente i residui del prodotto di
pulizia.
Avvisi importanti
Residui di creme, saponi, shampoos e gel doccia possono causare dei danni. Anche qui vale: dopo
l’uso sciacquare bene con acqua per eliminare detti residui.
Nelle superfici già danneggiate l’azione del prodotto di pulizia aumenta la progressione dei danni.
Danni a causa di trattamenti impropri non sono coperti dalla nostra garanzia
Italiano
