Hans Grohe AXOR Uno2 38830 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册 / 组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Инструкция за
употреба 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Uno2
38830XXX

6 Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Deutsch
Bedienung (siehe Seite36)
Serviceteile (siehe Seite 34)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
Durchflussdiagramm
(siehe Seite 33)
Maße (siehe Seite 32)
Montage siehe Seite 31
Kein essigsäurehaltiges Silikon verwenden!
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 35. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Symbolerklärung
Prüfzeichen (siehe Seite 36)
Reinigung
siehe beiliegende Broschüre.
2

6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Français
Instructions de service (voir
page36)
Pièces détachées (voir pages 34)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
Diagramme du débit
(voir page 33)
Dimensions (voir page 32)
Montage voir page 31
Ne pas utiliser de silicone contenant de
l’acide acétique!
Mitigeur avec limitation de la température:
consulter la page 35 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Description du symbole
Classification acoustique et
débit (voir page 36)
Nettoyage
voir la brochure ci-jointe.
3

6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The hot and cold supplies must be of equal pressu-
res.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
English
Operation (see page36)
Spare parts (see page 34)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
Flow diagram (see page 33)
Dimensions (see page 32)
Assembly see page 31
Do not use silicone containing acetic acid!
To adjust the hot water limiter on single lever
mixers, please see page 35. No adjustment
is necessary when using a continuous flow
water heater.
Symbol description
Test certificate (see page 36)
Cleaning
see enclosed brochure.
4

6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Italiano
Procedura (vedi pagg.36)
Parti di ricambio (vedi pagg. 34)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
Diagramma flusso
(vedi pagg. 33)
Ingombri (vedi pagg. 32)
Montaggio vedi pagg. 31
Non utilizzare silicone contenente acido
acetico!
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 35. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Descrizione simbolo
Segno di verifica (vedi pagg. 36)
Pulitura
vedi il prospetto accluso.
5

6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Español
Manejo (ver página36)
Repuestos (ver página 34)
XXX = Acabados
000 = cromado
800 = acero especial
Diagrama de circulación
(ver página 33)
Dimensiones (ver página 32)
Montaje ver página 31
No utilizar silicona que contiene ácido
acético!
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 35. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
Marca de verificación
(ver página 36)
Limpiar
ver el folleto adjunto.
6

6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Grote drukverschillen tussen de kouden warm wa-
teraansluitingen dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Nederlands
Bediening (zie blz.36)
Service onderdelen (zie blz. 34)
XXX = Kleuren
000 = verchroomd
800 = RVS-look
Doorstroomdiagram (zie blz. 33)
Maten (zie blz. 32)
Montage zie blz. 31
Gebruik geen zuurhoudende silicone!
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 35. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
Keurmerk (zie blz. 36)
Reinigen
zie bijgevoegde brochure.
7

6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Dansk
Brugsanvisning (se s.36)
Reservedele (se s. 34)
XXX = Overflade
000 = Krom
800 = Stainless steel optic
Gennemstrømningsdiagram
(se s. 33)
Målene (se s. 32)
Montering se s. 31
Der må ikke benyttes eddikesyreholdig
silikone!
Etgrebsarmaturer med
varmtvandsbegrænsning, justering se side
35. I forbindelse med gennemstrømningsvan
dvarmer er en varmtvandsbegrænsning ikke
nødvendig.
Symbolbeskrivelse
Godkendelse (zie blz. 36)
Rengøring
se venligst den vedlagte brochure.
8

6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Português
Funcionamento (ver página36)
Peças de substituição
(ver página 34)
XXX = Acabamentos
000 = cromado
800 = aço imaculado ótica
Fluxograma (ver página 33)
Medidas (ver página 32)
Montagem ver página 31
Não utilizar silicone que contenha ácido
acético!
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 35). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
Marca de controlo
(ver página 36)
Limpeza
consultar a seguinte brochura.
9

6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Polski
Obsługa (patrz strona36)
Części serwisowe
(patrz strona 34)
XXX = kody wykończenia powierzchni
000 = chrom
800 = stal szlachetna
Schemat przepływu
(patrz strona 33)
Wymiary (patrz strona 32)
Montaż patrz strona 31
Nie stosować silikonów zawierających kwas
octowy!
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 35. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.

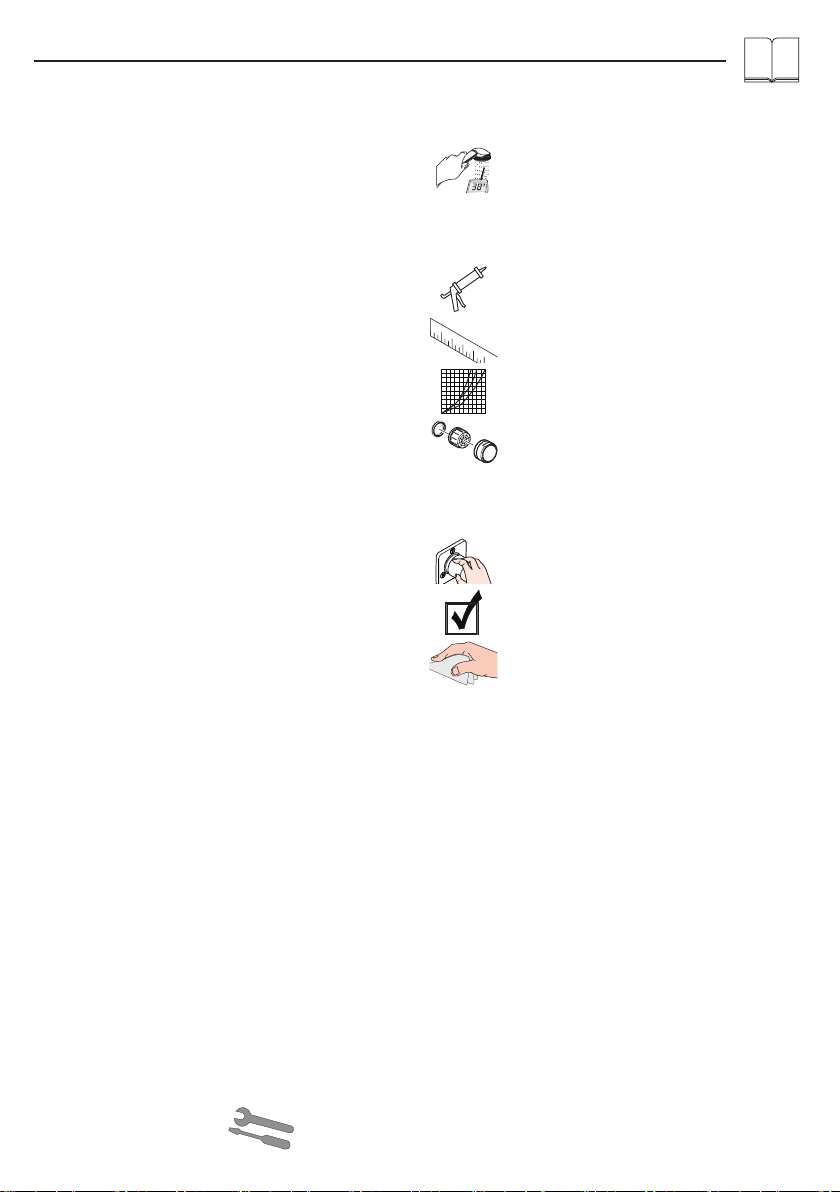

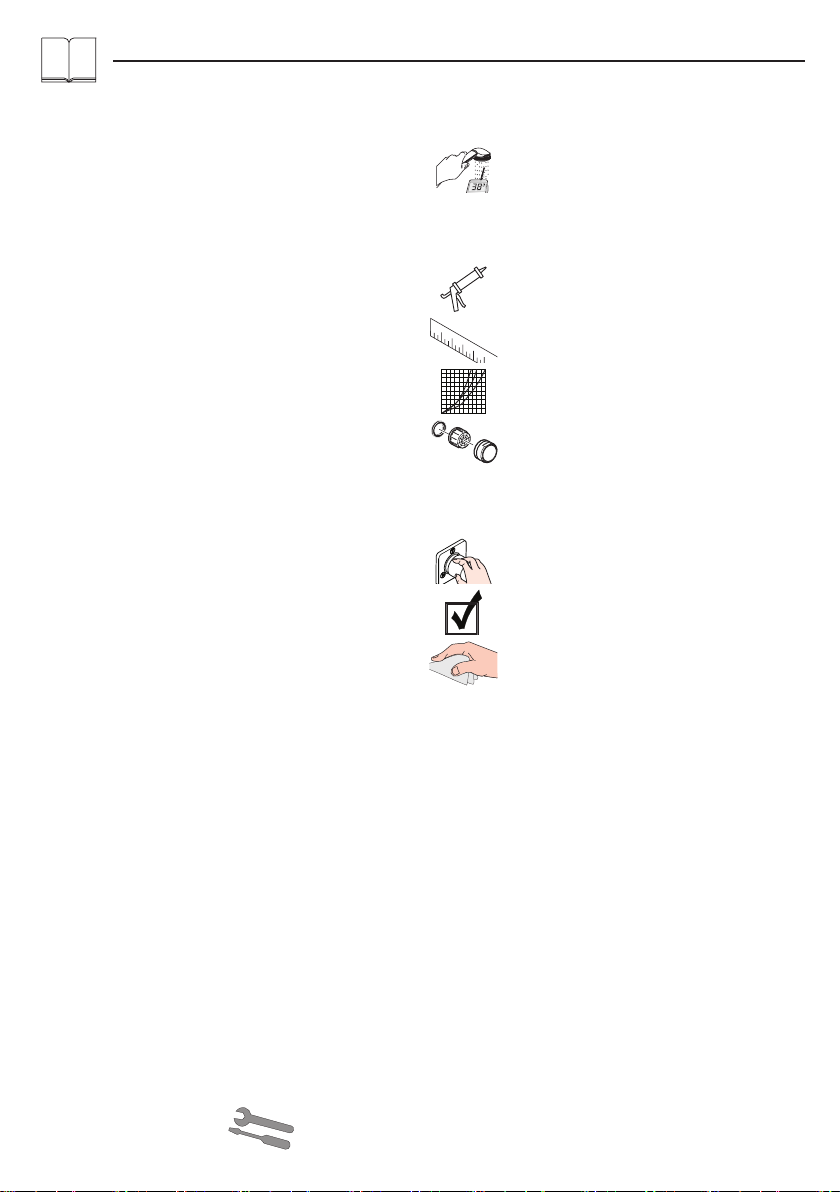

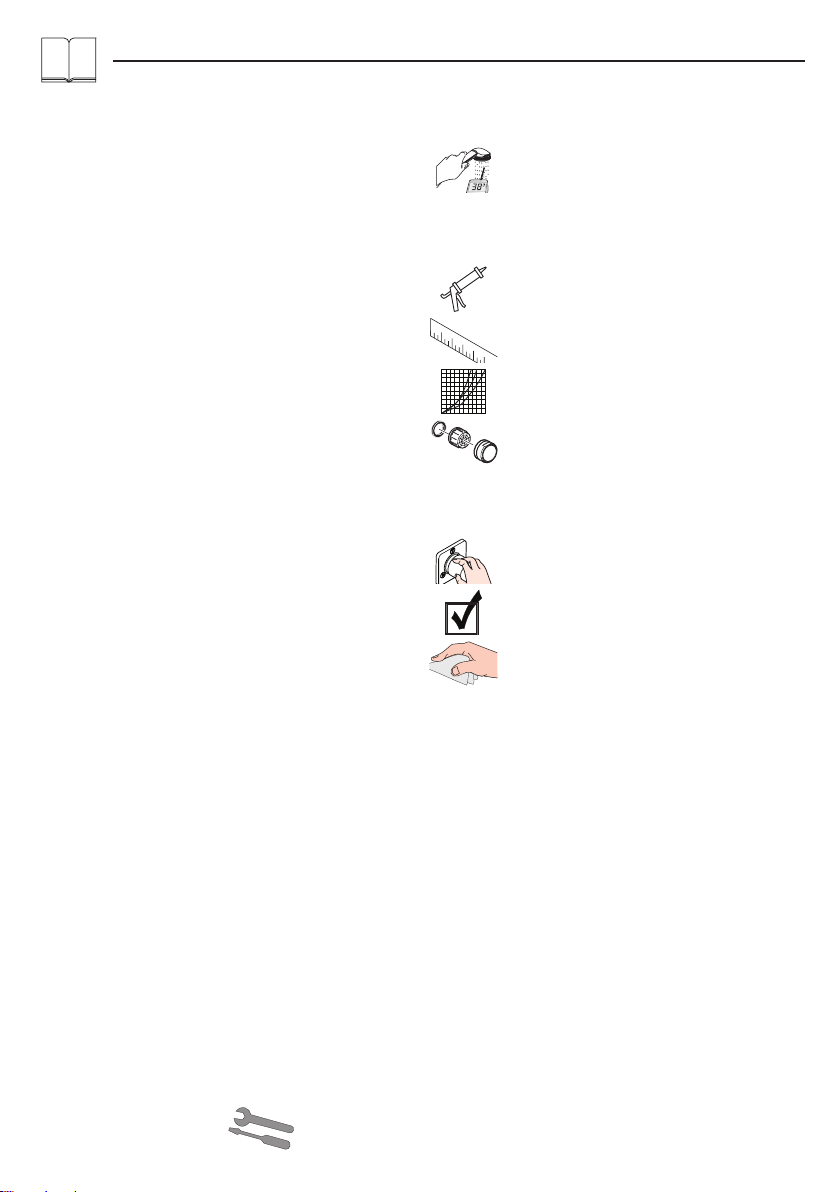

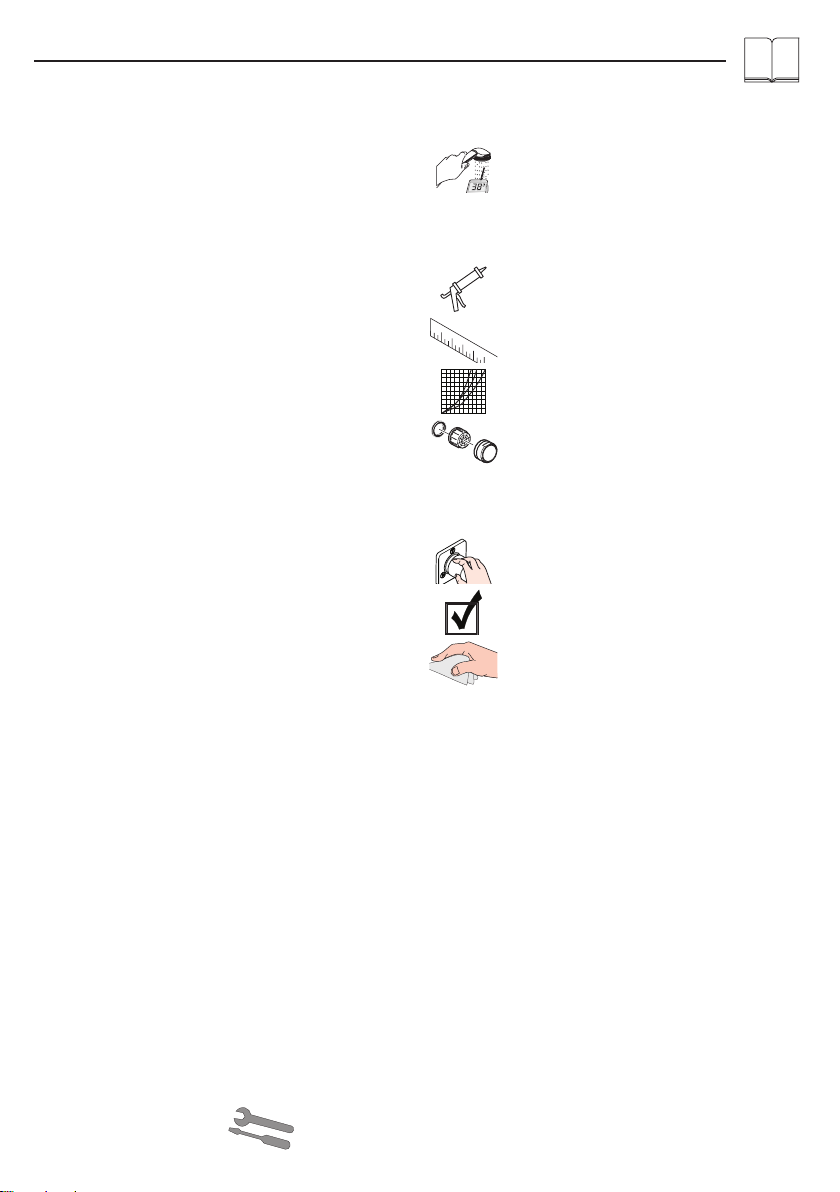

Opis symbolu
Znak jakości (patrz strona 36)
Czyszczenie
patrz dołączona broszura.
10
