Hans Grohe AXOR Urquiola 11626000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l’uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16 Bouroullec
19622000
Urquiola
11626000

Montage
voir page 18
Nettoyage
voir la brochure ci-jointe.
Pièces détachées (voir page 20)
Entretien (voir page 17)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Dimensions (voir page 17)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Débit à 0,3 MPa: environ 22 l/min
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l‘eau
potable!
Français
Montage
siehe Seite 18
Reinigung
siehe beiliegende Broschüre.
Serviceteile (siehe Seite 20)
Wartung (siehe Seite 17)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
auf ihre Funktion geprüft werden (mindestens
einmal jährlich).
Maße (siehe Seite 17)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Durchflussleistung bei 0,3 MPa: ca. 22 l/min
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2
Classification acoustique et
débit (voir page 20)
Prüfzeichen (siehe Seite 20)

Montaggio
vedi pagg. 18
Pulitura
vedi il prospetto accluso.
Parti di ricambio (vedi pagg. 20)
Manutenzione (vedi pagg. 17)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Ingombri (vedi pagg. 17)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Potenza di erogazione a 0,3 MPa: circa 22 l/min
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Assembly
see page 18
Cleaning
see enclosed brochure.

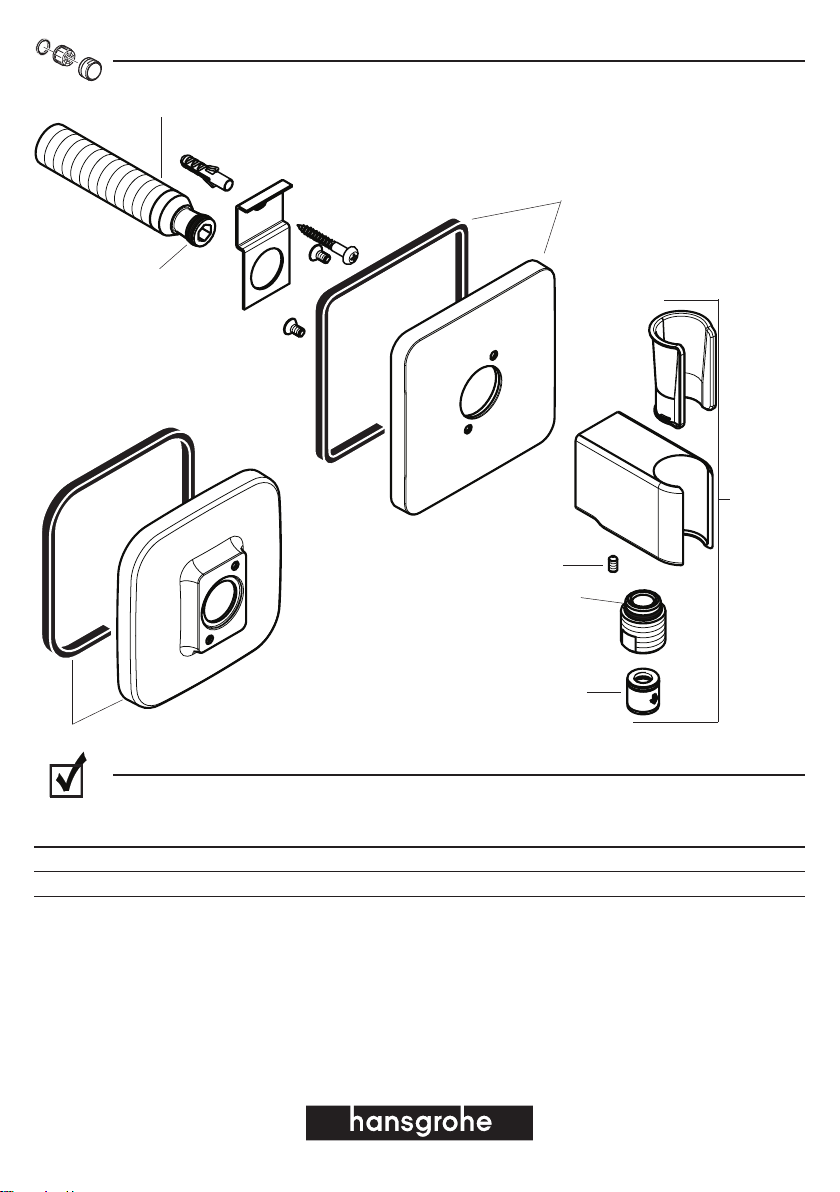

Spare parts (see page 20)
Maintenance (see page 17)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
Dimensions (see page 17)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Rate of flow by 0,3 MPa: approx. 22 l/min
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
3
Segno di verifica (vedi pagg. 20)Test certificate (see page 20)

Montage
zie blz. 18
Reinigen
zie bijgevoegde brochure.
Service onderdelen (zie blz. 20)
Onderhoud (zie blz. 17)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
Maten (zie blz. 17)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Doorvoercapaciteit bij 0,3 MPa: ca. 22 l/min
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Montaje
ver página 18
Limpiar
ver el folleto adjunto.
Repuestos (ver página 20)
Mantenimiento (ver página 17)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Dimensiones (ver página 17)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Caudal a 0,3 MPa: aprox. 22 l/min
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
4
Keurmerk (zie blz. 20)Marca de verificación (ver
página 20)

Montagem
ver página 18
Limpeza
consultar a seguinte brochura.
Peças de substituição (ver página
20)
Manutenção (ver página 17)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Medidas (ver página 17)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Caudal o 0,3 MPa: ca. 22 l/min
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Montering
se s. 18
Rengøring
se venligst den vedlagte brochure.
Reservedele (se s. 20)
Service (se s. 17)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Målene (se s. 17)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Gennemstrømningsydelse ved 0,3 MPa: ca. 22 l/min
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
5
Marca de controlo (ver página
20)
Godkendelse (se s. 20)

Montáž
viz strana 18
Čištění
viz přiložená brožura.
Servisní díly (viz strana 20)
Údržba (viz strana 17)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Rozmìry (viz strana 17)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Průtokové množství při 0,3 MPa: cca 22 l/min
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Montaż
patrz strona 18
Czyszczenie
patrz dołączona broszura.
Części serwisowe (patrz strona
20)
Konserwacja (patrz strona 17)
Zgodnie z normą DIN EN 1717, krajowymi
i miejscowymi przepisami, działanie
zabezpieczeń przed przepływem zwrotnym
musi być kontrolowane (przynajmniej raz
w roku).
Wymiary (patrz strona 17)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Wydajność przepływu przy 0,3 MPa: ok. 22 l/min
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Polski
6
Zkušební značka (viz strana 20)Znak jakości (patrz strona 20)

安装
参见第 18 页
清洗
附有小手册
备用零件 (参见第20页)
保养 (参见第17页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
大小 (参见第17页)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
安装提示
 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
 必须按照现行的规定安装，冲洗和测试产品！
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
流量钟0,3MPa: 大约22升/分钟
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
Montáž
viď strana 18
Čistenie
nájdete v priloženej brožúre.
Servisné diely (viď strana 20)
Údržba (viď strana 17)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo
regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Rozmery (viď strana 17)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Prietokové množstvo pri 0,3 MPa: asi 22 l/min
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
7
检验标记 (参见第20页)
Osvedčenie o skúške (viď strana
20)

Szerelés
lásd a 18. oldalon
Tisztítás
lásd a mellékelt brosúrát.
Tartozékok (lásd a 20. oldalon)
Karbantartás (lásd a 17. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Méretet (lásd a 17. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni!
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Átfolyási teljesítmény 0,3 MPa: kb. 22 l/perc
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Монтаж
см. стр. 18
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 20)
Техническое обслуживание
(см. стр. 17)
Защита обратного тока должна регулярно
проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или
в соответствии с национальными или
региональными нормативами
Размеры (см. стр. 17)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Указания по монтажу
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Расход при 0,3 МПа: ок. 22 л/мин
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
8
Vizsgajel (lásd a 20. oldalon)Знак технического контроля
(см. стр. 20)

Montering
se sidan 18
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 20)
Skötsel (se sidan 17)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser i enlighet med DIN EN 1717
(minst en gång per år).
Måtten (se sidan 17)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Flödeskapacitet vid 0,3 MPa: ca. 22 l/min
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Asennus
katso sivu 18
Puhdistus
katso oheinen esite
Varaosat (katso sivu 20)
Huolto (katso sivu 17)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN EN 1717,
vähintään kerran vuodessa).
Mitat (katso sivu 17)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Läpivirtausmäärä 0,3 MPa paineella: n. 22 l/min
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
9
Testsigill (se sidan 20)Koestusmerkki (katso sivu 20)

Sastavljanje
pogledaj stranicu 18
Čišćenje
se u priloženoj brošuri.
Rezervni djelovi (pogledaj
stranicu 20)
Održavanje (pogledaj stranicu 17)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Mjere (pogledaj stranicu 17)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Protok vode uz tlak od 0,3 MPa: oko 22 l/min
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Montavimas
žr. psl. 18
Valymas
žr. pridedamoje brošiūroje.
Atsarginės dalys (žr. psl. 20)
Techninis aptarnavimas (žr. psl.
17)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per
metus) pagal DIN EN1717 arba pagal
galiojančias nacionalines arba regionines
normas.
Išmatavimai (žr. psl. 17)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Vandens pralaidumas, esant 0,3 MPa
slėgiui: apie 22 l/min
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
10
Oznaka testiranja (pogledaj
stranicu 20)
Bandymo pažyma (žr. psl. 20)

Montare
vezi pag. 18
Curăţare
vezi broşura alăturată.
Piese de schimb (vezi pag. 20)
Întreţinere (vezi pag. 17)
Supapele antiretur trebuie verificate regulat
conform DIN EN 1717 şi standardele
naţionale sau regionale (cel puţin o dată
pe an).
Dimensiuni (vezi pag. 17)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Bateria trebuie montată, clătită şi verificată conform
normelor în vigoare.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80°C
Temperatura recomandată a apei calde: 65°C
Debit de apă la 0,3 MPa: cca. 22 l/min
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Montajı
Bakınız sayfa 18
Temizleme
birlikte verilen broşür
Yedek Parçalar (Bakınız sayfa 20)
Bakım (Bakınız sayfa 17)
DIN EN 1717 ve ulusal standartlar
doğrultusunda Çek valfler düzenli olarak
kontrol edilmelidir. ( en az yılda bir kez)
Ölçüleri (Bakınız sayfa 17)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya geçerli normlara göre monte edilmeli,
yıkanmalı ve kontrol edilmelidir!
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
0,3 MPa‘daki debi: yaklaşık 22 l/dak
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
11
Certificat de testare (vezi pag.
20)
Kontrol işareti (Bakınız sayfa 20)

Montaža
Glejte stran 18.
Čiščenje
glejte priloženi brošuri.
Rezervni deli (glejte stran 20)
Vzdrževanje (glejte stran 17)
Delovanje protipovratnega ventila je
potrebno v skladu z DIN EN 1717 in
skladno z državnimi in regionalnimi določili
redno testirati (najmanj enkrat letno).
Mere (glejte stran 17)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Armaturo je potrebno montirati, sprati in testirati v
skladu z veljavnimi normami!
Informations techniques
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80°C
Priporočena temperatura tople vode: 65°C
Pretok vode pri 0,3 MPa: ca. 22 l/min
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Συναρμολόγηση
βλ. σελίδα 18
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. σελίδα 20)
Συντήρηση (βλ. σελίδα 17)
Οι βαλβίδες αντεπιστροφής πρέπει να
ελέγχονται τακτικά ως προς τη λειτουργία
τους, σύμφωνα με το πρότυπο DIN EN
1717, σε σχέση με τους ισχύοντες εθνικούς
ή τοπικούς κανόνες (το ελάχιστο μια φορά
το χρόνο ) .
Διαστάσεις (βλ. σελίδα 17)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Η κεντρική βάνα πρέπει να τοποθετηθεί, να πλυθεί
και να ελεγχθεί με βάση τους ισχύοντες κανόνες
υδραυλικής τέχνης!
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 80°C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C
Κατανάλωση νερού στα 0,3 MPa: περ. 22 l/min
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
12
Preskusni znak (glejte stran 20)Σήμα ελέγχου (βλ. σελίδα 20)

Montāža
skat. 18. lpp.
Tīrīšana
skatiet pievienotajā brošūrā.
Rezerves daļas (skat. 20. lpp.)
Apkope (skat. 17. lpp.)
Regulāri jāpārbauda pretvārsta funkcija
saskaņā ar DIN EN 1717 saistībā ar
nacionālajiem vai vietējiem noteikumiem
(vismaz vienreiz gadā).
Izmērus (skat. 17. lpp.)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Armatūra jāuzstāda, jāizskalo un jāpārbauda
atbilstoši spēkā esošajām normām!
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 80°C
Ieteicamā karstā ūdens temperatūra: 65°C
Caurteces intensitāte pie 0,3 MPa: apm. 22 l/min
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Paigaldamine
vt lk 18
Puhastamine
vt kaasasolevast brošüürist.
Varuosad (vt lk 20)
Hooldus (vt lk 17)
Tagasilöögiklappide toimimist tuleb
kooskõlas riiklike ja regionaalsete
määrustega regulaarselt kontrollida
vastavalt standardile DIN EN 1717
(vähemalt kord aastas).
Mõõtude (vt lk 17)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
• Segisti paigaldamine, loputamine ja kontroll peab
toimuma vastavalt kehtivatele normidele!
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80°C
Soovitatav kuuma vee temperatuur: 65°C
Läbivool, kui rõhk on 0,3 MPa: u. 22 l/min
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
13
Pārbaudes zīme (skat. 20. lpp.)Kontrollsertifikaat (vt lk 20)

Montasje
se side 18
Rengjøring
se vedlagt brosjyre.
Servicedeler (se side 20)
Vedlikehold (se side 17)
Funksjonen til returløpssperren skal iht. DIN
EN 1717 og i samsvar med de nasjonale
og lokale forskrifter sjekkes regelmessig
(DIN 1988 en gang i året).
Mål (se side 17)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
• Armaturen skal monteres iht. gyldige standarder. De
skal spyles og sjekkes!
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Gjennomstrømningsytelse ved 0,3 MPa: omtrent 22 l/min
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Montaža
vidi stranu 18
Čišćenje
vidi priloženoj brošuri.
Rezervni delovi (vidi stranu 20)
Održavanje (vidi stranu 17)
Ispravno funkcionisanje nepovratnog
ventila se mora redovno proveravati
prema standardu DIN EN 1717 i u skladu
s važećim nacionalnim ili regionalnim
propisima (najmanje jednom godišnje).
Mere (vidi stranu 17)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama!
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 80°C
Preporučena temperatura vruće vode: 65°C
Protok vode pri pritisku od 0,3 MPa: oko 22 l/min
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
14
Prøvemerke (se side 20)Ispitni znak (vidi stranu 20)

Montimi
shih faqen 18
Pastrimi
shikoni broshurën bashkëngjitur.
Pjesët e servisit (shih faqen 20)
Mirëmbajtja (shih faqen 17)
Penguesit e rrjedhjes në drejtim të kundërt
duhen kontrolluar rregullisht në bazë të
normave DIN EN 1717 konform normave
nacionale dhe regjionale (së paku një herë
në vit).
Përmasat (shih faqen 17)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Armatura duhet montuar, shpërlarë dhe kontrolluar në
bazë të normave të vlefshme!
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 80°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Kapaciteti i rrjedhjes në 0,3 MPa: afro 22 l/min
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Монтаж
вижте стр. 18
Почистване
от приложената брошура.
Сервизни части (вижте стр. 20)
Поддръжка (вижте стр. 17)
Съгласно DIN EN 1717 функционирането
на приспособленията за предотвратяване
на обратния поток трябва редовно да се
проверява в съответствие с националните
или регионални изисквания (поне веднъж
годишно).
Размери (вижте стр. 17)
Не използвайте силикон, съдържащ
оцетна киселина!
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Арматурата трябва да се монтира, промие и
провери в съответствие с валидните норми!
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 80°C
Препоръчителна температура на горещата
вода: 65°C
Мощност на потока при 0,3 МПа: прибл. 22 л/мин
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
15
Shenja e kontrollit (shih faqen
20)
Контролен знак (вижте стр. 20)


18


)20
)17

DIN EN 1717

)17













1 
0,5 - 0,1 
1,6 
)PSI 147101
80°C 
65°C 
22 0,3
 


16
)20

17
21
Urquiola
11626000
Bouroulec
19622000

18
Urquiola 11626000
3
40
1a 13
13
30
40
Bouroullec 19622000
1b
4
SW 8 mm
2.
1.

19
40
Urquiola 11626000
40
Bouroullec 19622000
2. 2.
1. 1.
Ø 6 mm Ø 6 mm
30 40
3. 3.
6a
5a 5b
6b
7 8 7
SW 2 mm

20
95186000
98127000
(11x2)
98933000
97669000
94074000
95187000
98129000
(14x2)
95707000
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
07/2012 9.04649.03
P-IX DVGW SVGW WRAS KIWA NF ACS ETA
11626000 X
19622000
