Urquiola
11026xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this unit
be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly before
beginning installation. Make sure that you have all
tools and supplies needed to complete the installation.
• This faucet requires rough 10902181 (not included).
The rough must be installed and the finished wall
completed and made watertight before installation of
the trim kit.
• Keep this booklet and the receipt (or other proof of
date and place of purchase) for this product in a safe
place. The receipt is required should it be necessary to
request warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Cette pièce doit être utilisée avec la pièce de surface
10902181 (pas d'inclus). La pièce de surface doit être
installée et la surface du mur fini doit être terminée et
étanche.
• Conservez ce livret et le reçu (ou une autre preuve sur
laquelle figurent la date et l’endroit de l’achat) pour ce
produit dans un endroit sûr. Le reçu est requis si vous
commandez des pièces sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176° F*
Caudal máximo 1.2 GPM
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación debe
estar a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener las
herramientas y los insumos necesarios para completar
la instalación.
• Esta pieza exterior es para usar con la pieza interior
10902181 (no incluidos). Debe instalarse la pieza
interior y debe terminarse e impermeabilizarse la
superficie del acabado de la pared.
• Mantenga este folleto y el recibo (u otro comprobante
del lugar y fecha de compra) de este producto en
lugar seguro. El recibo se requiere en caso de ser
necesario solicitar piezas bajo garantía.
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada
• WaterSense certified
22 mm

4
max 1⅛"
3⅝"
⅜"
8"
8½"
2⅝"
6⅛"
1¾"
1¾"
8⅝"33½"
27½"
24⅝"
Suggested Installation / Suggestion d'installation / Sugerencia de instalación

5
English Français Español
Installation / Installation / Instalación
Turn the water off at the main.
Remove the flush insert from the
rough.
Avant de commencer, fermez l’eau
à la valve principale.
Retirez le compartiment affleurant.
Avant de commencer, fermez l’eau
à la valve principale.
Retirez le compartiment affleurant.
Cut the plaster shield so that it ex-
tends ¹⁄₁₆" - ⅛" outside the surface
of the finished wall.
Coupez les protecteurs de façon
à ce qu’une partie de ¹⁄₁₆ po - ⅛"
soit à l’extérieur de la surface du
mur fini.
Coupez les protecteurs de façon
à ce qu’une partie de ¹⁄₁₆ po - ⅛"
soit à l’extérieur de la surface du
mur fini.
1 2
1
2

6
English Français Español
Install the seat.
Tighten the screws.
Installez l'adapteur.
Serrez les vis.
Installez l'adapteur.
Serrez les vis.
Seal the wall around
the plaster shield with
waterproof sealant.
Failure to seal the
wall can lead to
possible water
damage.
Scellez le mur autour
des protecteurs à
l’aide d’un agent
d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement
causer des
dommages.
Scellez le mur autour
des protecteurs à
l’aide d’un agent
d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement
causer des
dommages.
3 4

7
English Français Español

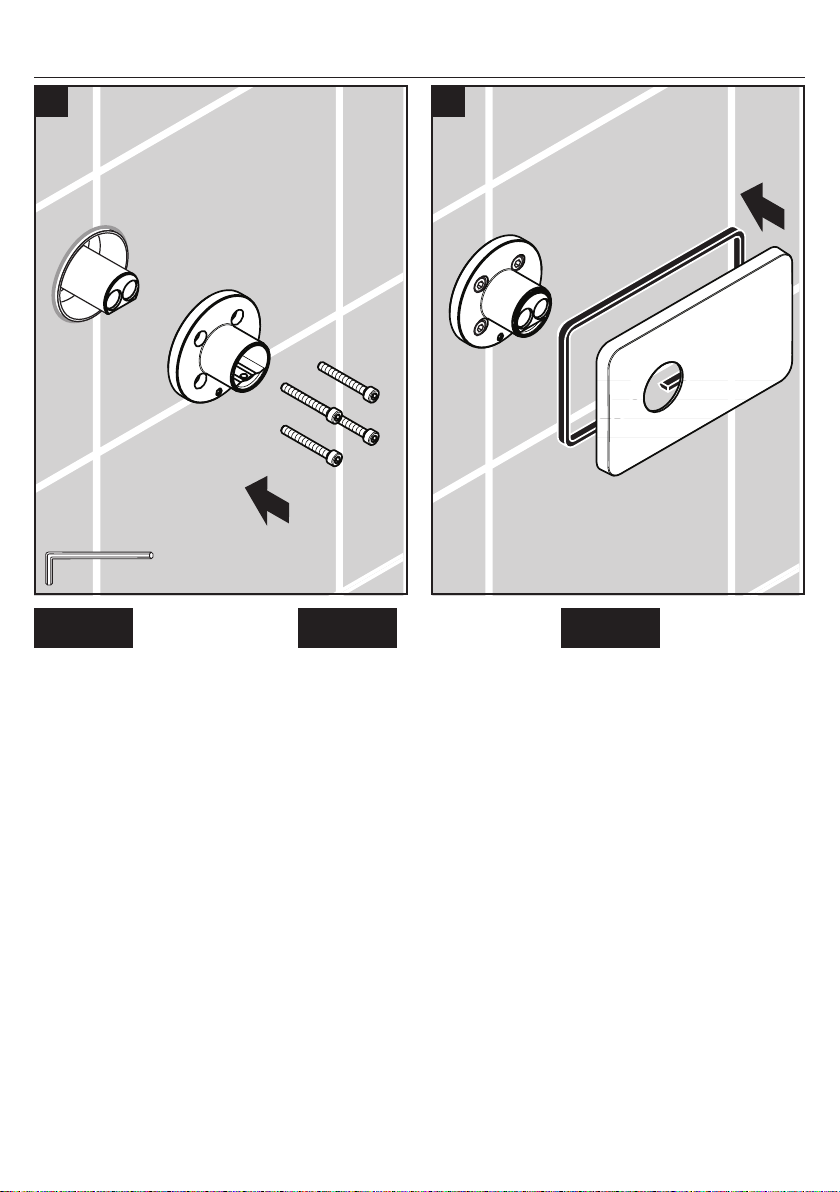

Install the mounting plate.
Tighten the screws.
4 mm
Installez la plaque de montage.
Serrez les vis.
Installez la plaque de montage.
Serrez les vis.
Install the baseplate and the seal. Installez la plaque de base. Installez la plaque de base.
5 6

8
English Français Español
Lightly lubricate the faucet o-rings
using white plumbers' grease.
Install the faucet.
Tighten the screws.
3 mm 22 mm
Lubrifiez légèrement le joints du
robinet en utilisant de la graisse de
plomberie blanche.
Installez le robinet.
Serrez les vis.
Lubrifiez légèrement le joints du
robinet en utilisant de la graisse de
plomberie blanche.
Installez le robinet.
Serrez les vis.
Remove the aerator. Retirez l’aérateur. Retire el aireador.
7 8

9
English Français Español

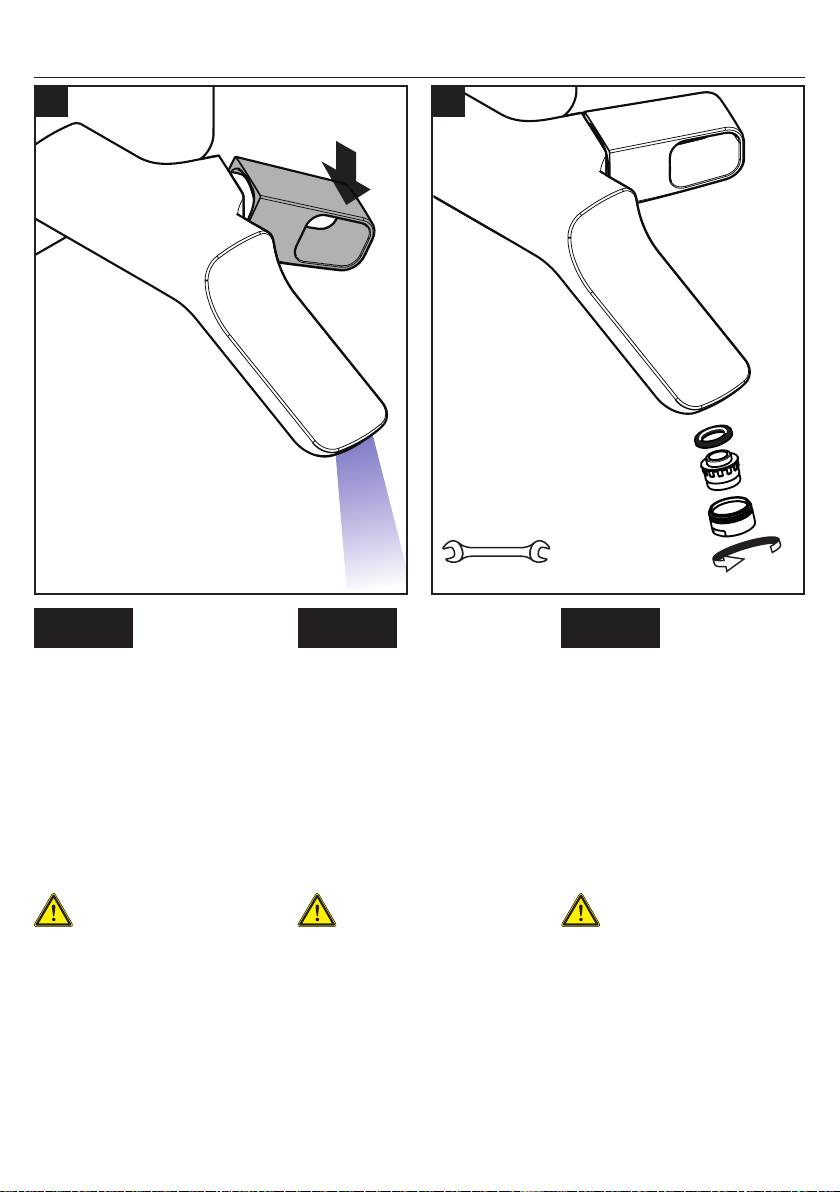

Flush the faucet for at least two
minutes.
Rincez le robinet pendant au
moins 2 minutes.
Lave el grifo durante al menos 2
minutos.
Install the aerator.
Do not overtighten
the aerator or
damage will result.
Installez l’aérateur.
Ne serrez pas
trop l’aérateur,
vous pourriez
l’endommager.
Instale el aireador.
No apriete el
aireador en exceso,
puesto que podría
dañarlo.
> 2 min 22 mm
910

10

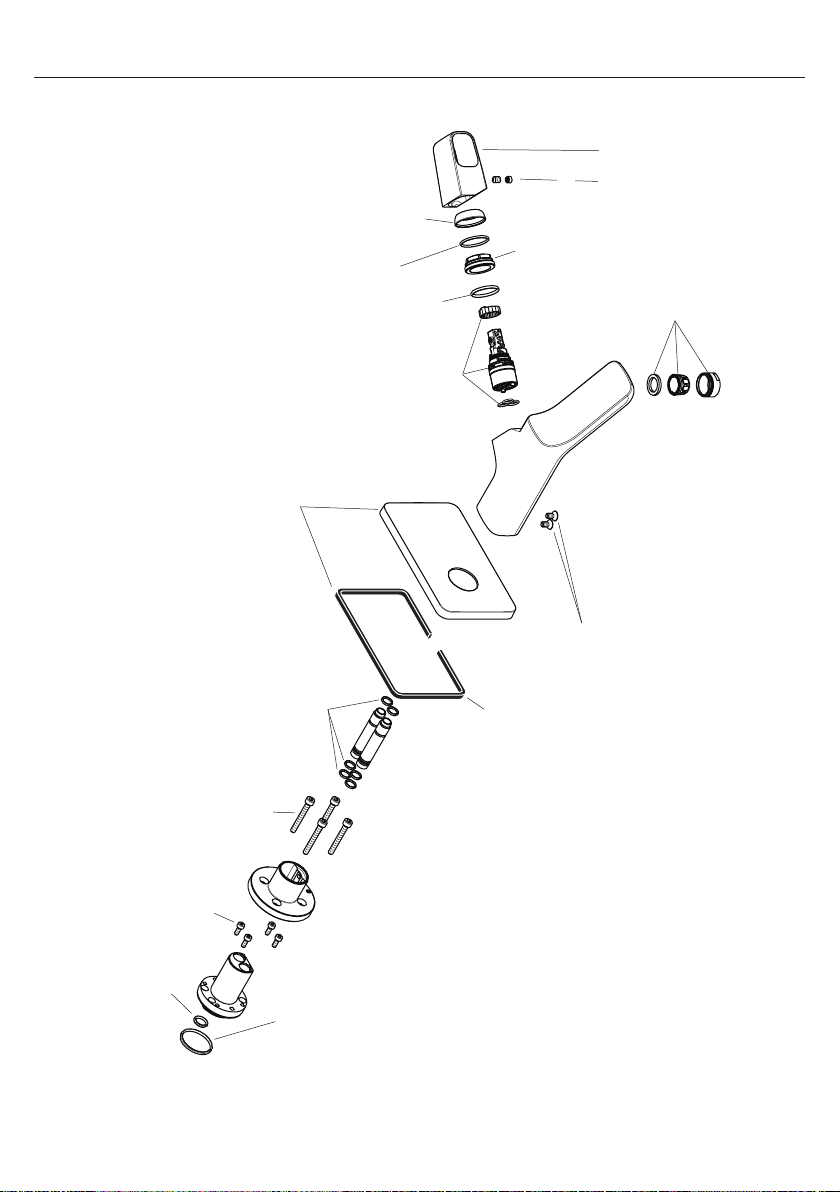

Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
83 = Polished Nickel
97661000
97673000
98117000 (9x1.5)
95178000
92877xx0
95973001
98863xx0
96762000
97737000
98127000 (11x2)
11093xx0
98186000 (30x2)
98185000 (22x2)
25x2
95485xx0
95486xx0

11
User Instructions / Instructions de service / Manejo
Cleaning / Nettoyage / Limpieza
cold
froid
frío
hot
chaud
caliente
off
fermé
cerrar
on
ouvert
abierto
22 mm
1 2 3

12
Cleaning Recommendation for Hansgrohe Products
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter
d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est néces-
saire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de l’acide
acétique.
 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs of
the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps, shampoos, hair dye, and other toiletries and cosmetics can cause damage. Rinse the product with
clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may damage
the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

13
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que
tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
 Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
 Polvos, paños o cepillos de limpieza abrasivos.
 Limpiadores a vapor
 Agentes de limpieza "sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espacios y
causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de la
limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes, lociones de
afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua limpia después de
cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios. En-
juague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En un
armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecuados no
están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et
les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur
un chiffon ou une éponge douce.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux,
parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre
après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de
tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble
sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de net-
toyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.

14
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to
Hansgrohe products that are purchased by a consumer in the United States or Canada after March 1, 1996, and installed in either the United
States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workmanship
as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves defective
because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable
to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe may elect to refund the purchase
price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two sentences. If you are a
consumer who purchased the product for use primarily for personal, family or household purposes, this warranty extends for as long as you
own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial prod-
ucts, and (ii) for 5 years, with respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance, misuse,
abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents or “no-rinse” cleaning products, or the
use of the product in any manner contrary to the product instructions; or (3) conditions in the home such as excessive water pressure or
corrosion.
C. Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service (including but not limited to
proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1 The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.

15
Exclusions and Limitations
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES,REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER
THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.HANSGROHE NEITHER ASSUMES NOR AUTHORIZES
ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY INCIDENTAL,SPECIAL
OR CONSEQUENTIAL DAMAGES,ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY
(INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not ap-
ply to you. This warranty gives you specific legal rights,and you may also have other rights that vary from state to state.
TO THE EXTENT PERMITTED BY LAW,ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A
PARTICULAR PURPOSE,ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply to you.
You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in
court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to installing,
always carefully study the enclosed instructions on the proper installation and the care and maintenance of this product. If you have ques-
tions at any time about the use, installation or performance of your Hansgrohe product, or this warranty, please write us or call us toll-free at
800-334-0455.

16
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90492322 • Revised 07/2016
