Hans Grohe Monsoon Multi 26543400 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Monsoon Multi
26543400
Monsoon Vario
26544400
Monsoon Eco
26546400
Monsoon Eco
26546400
Monsoon Multi Unica Set
26546400
Monsoon Vario Unica Set
27334400
Monsoon Eco Unica Set
27335400

2
Montage siehe Seite 33
Serviceteile (siehe Seite 38)
Reinigung (siehe Seite 37) und
beiliegende Broschüre
Bedienung (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 31)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!

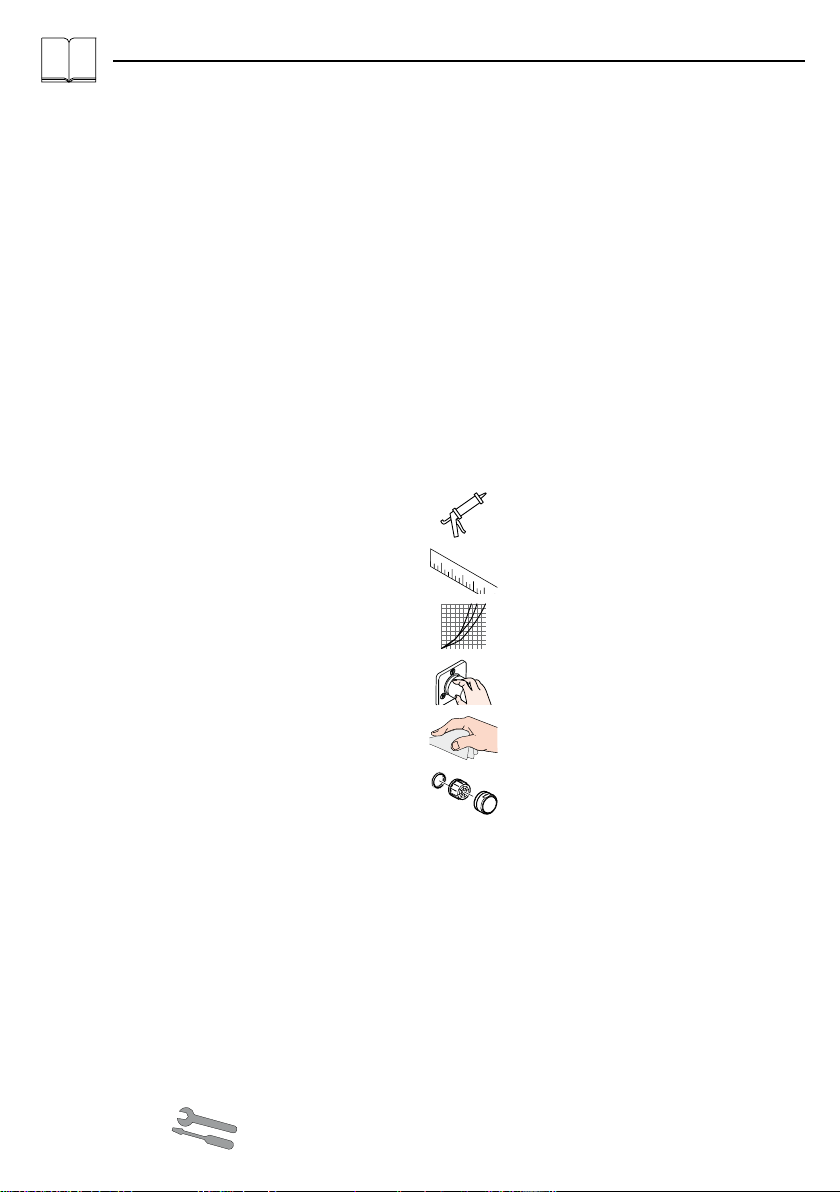

Symbolerklärung
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max.. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Brausenschläuche sind nur zum Anschluss von Brau-
sen an Armaturen geeignet. Eine Absperrung nach
dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden.Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befesti-
gungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des Pro-
duktes geeignet ist und keine Schwachstellen aufweist.
Die beigelegten Schrauben und Dübel sind nur für
Beton geeignet. Bei anderen Wandaufbauten sind die
Herstellerangaben des Dübelherstellers zu beachten.
• Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu Be-
schädigungen an Funktionsteilen der Brause führen, für
hieraus ergebende Schäden haftet Hansgrohe nicht.
Deutsch

3
Montage voir page 33
Pièces détachées (voir pages 38)
Nettoyage (voir page 37) et bro-
chure ci-jointe
Instructions de service
(voir page 36)
Diagramme du débit
(voir page 31)
Dimensions (voir page 31)
Ne pas utiliser de silicone contenant de
l’acide acétique!

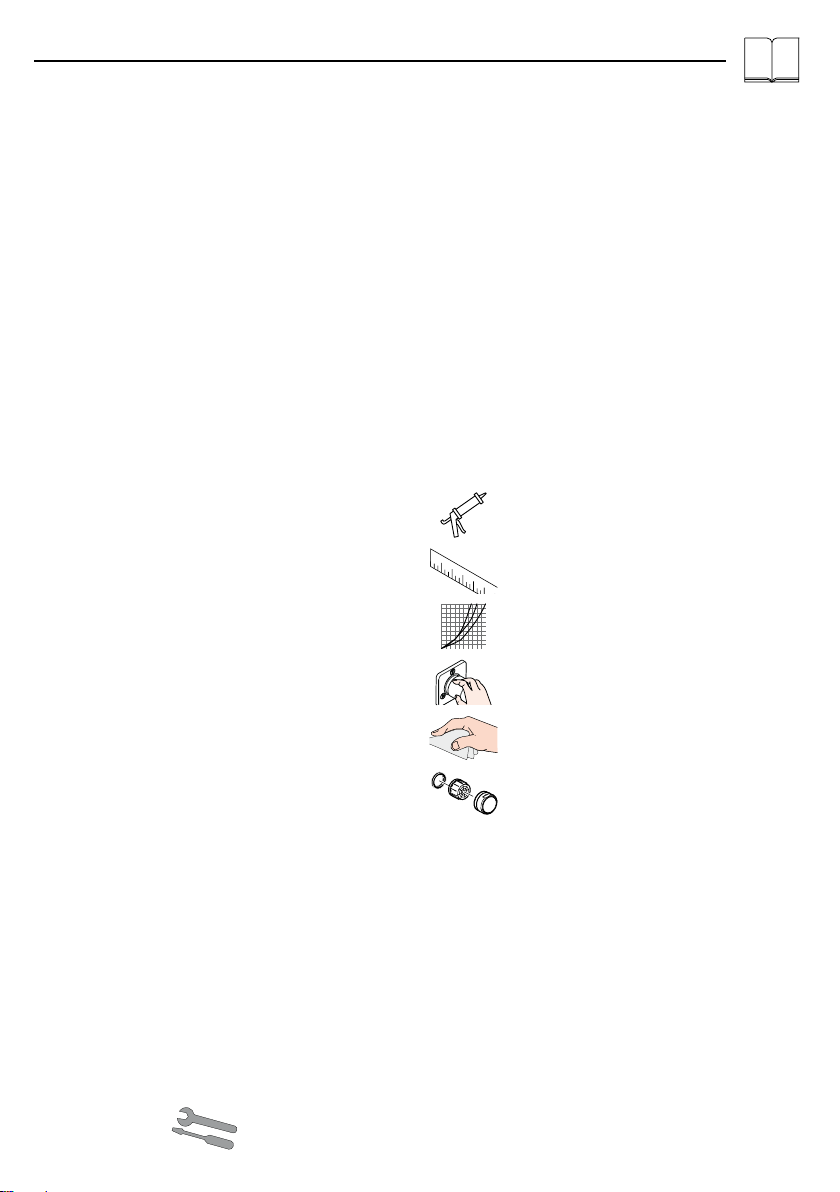

Description du symbole
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max.. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l’eau
potable!
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après le
flexible, en direction du courant d ’eau est stricte-
ment interdit.
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transportAprès le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l’installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Le joint à filtre fourni avec la pomme de douche à
main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer
le fonctionnement de ce produit et même endomma-
ger des pieces mobiles. Des réclamations à la suite
de l’usage de la pomme de douche sans joint-tamis
de hansgrohe ne peuvent pas faire partie de notre
garantie.
Français

4
Assembly see page 33
Spare parts (see page 38)
Cleaning (see page 37) and en-
closed brochure
Operation (see page 36)
Flow diagram
(see page 31)
Dimensions (see page 31)
Do not use silicone containing acetic acid!

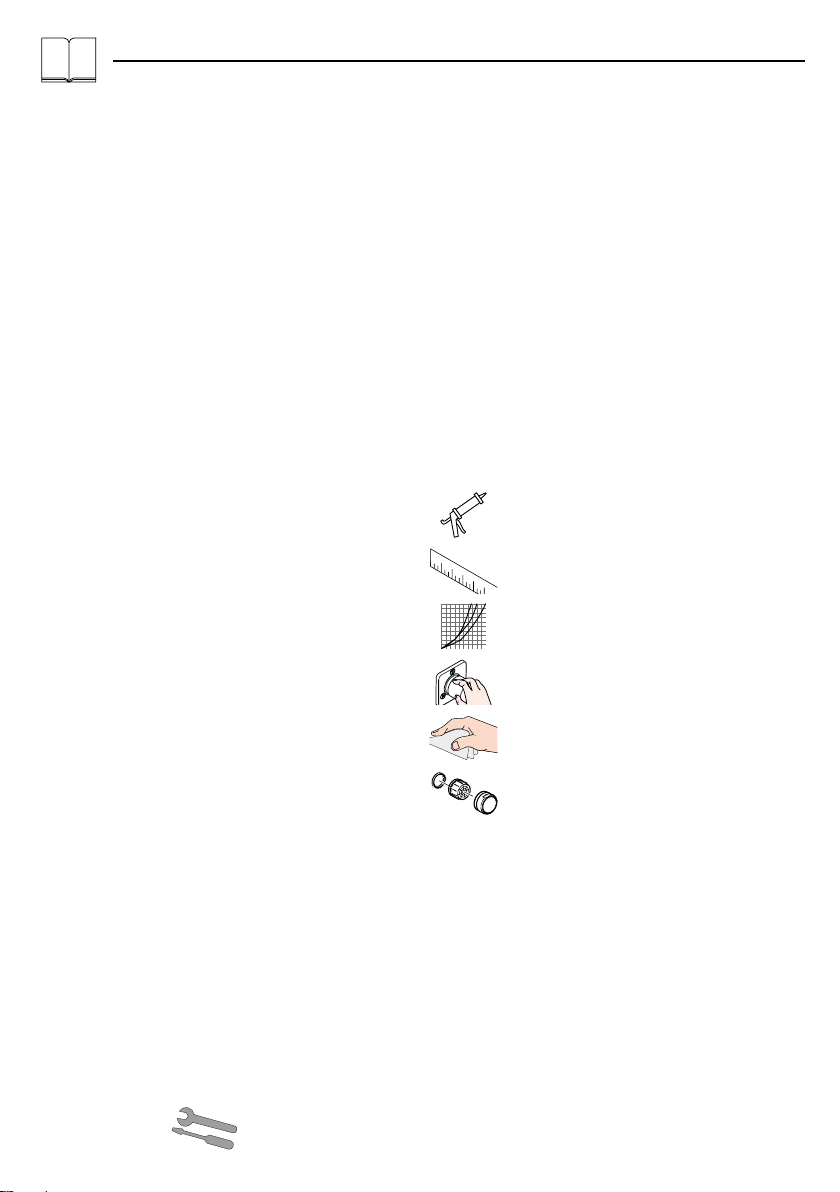

Symbol description
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max.. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
The product may not be used as a holding handle. A
separate handle must be installed.
Shower hoses are only suitable for a connection
from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
Installation Instructions
• Prior to installation, inspect the product for transport
damages.After it has been installed, no transport or
surface damage will be honoured.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels are
only suitable for concrete. For another wall construc-
tions the manufacturer’s indications of the dowel
manufacturer have to be taken into account.
• The mesh washer must be insert to protect the over-
head shower against incoming dirt by pipework. In-
coming dirt leads to defects or/and can damage parts
of the shower; such caused faults voids all liability and
guarantee claims.
English

5
Montaggio vedi pagg. 33
Parti di ricambio (vedi pagg. 38)
Pulitura (vedi pagg. 37) e brochure
allegata
Procedura (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 31)
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max.. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta al-
cuna prolunga tra il flessibile e l ’uscita dell ’acqua.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto.Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
Italiano

6
Montaje ver página 33
Repuestos (ver página 38)
Limpiar (ver página 37) y folleto
anexo
Manejo (ver página 36)
Diagrama de circulación
(ver página 31)
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max.. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
Los flexos deben usarse exclusivamente para la co-
nexión entre grifería y teleducha. Cualquier función
de cierre tras el flexo y en la dirección del flujo del
agua no está permitida.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte.Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son sólo
apropiados para hormigón. En el caso de otras estruc-
turas murales se deberán considerar las indicaciones
del fabricante de tacos.
• La junta de filtración que se suministra con la ducha
mural evita que las partículas de suciedad proceden-
tes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltracio-
nes de suciedad deterioran el funcionamiento de la
ducha mural y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de
Hansgrohe.
Español

7
Montage zie blz. 33
Service onderdelen (zie blz. 38)
Reinigen (zie blz. 37) en bijgevoeg-
de brochure
Bediening (zie blz. 36)
Doorstroomdiagram
(zie blz. 31)
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max.. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Het product mag niet als handgreep worden ge-
bruikt. Er moet een aparte handgreep gemonteerd
worden.
De doucheslangen zijn alleen geschikt voor de
aansluiting van douches aan kranen. Een versper-
ring ná de doucheslang in de stroomrichting is niet
toelaatbaar.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade.Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Bij de montage van het produkt door een vakkundige
installateur moet men erop letten dat het bevestigings-
oppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is
voor montage van produkten en zeker geen zwakke
plekken bevat. De bijgevoegde schroeven en duvels
zijn alleen geschikt voor beton. Bei andere wand-
soorten dient u te letten op de voorschriften van de
fabrikant van de schroeven en duvels.
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren.
Vuil uit de leidingen kan de werking van de hoofd-
douche negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
Nederlands

8
Montering se s. 33
Reservedele (se s. 38)
Rengøring (se s. 37) og vedlagt
brochure
Brugsanvisning (se s. 36)
Doorstroomdiagram
(se s. 31)
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max.. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader.Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ved montering er det vigtigt at sikre sig, at hele befæ-
stigelsesfladen er plan (ingen ujævne fuger eller fliser),
samt at væggen er egnet til montering af produktet og
specielt, at væggen ikke har nogen svage punkter. De
medfølgende skruer og dübler er kun egnet til beton.
Ved anden vægopbygning bør producenten af dübler
kontaktes for nærmere information.
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
Dansk

9
Montagem ver página 33
Peças de substituição (ver página
38)
Limpeza (ver página 37) e brochu-
ra em anexo
Funcionamento (ver página 36)
Fluxograma
(ver página 31)
Medidas (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max.. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
Avisos de montagem
• Antes da montagem deve-se controlar o produto re-
lativamente a danos de transporte.Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• Durante a montagem do produto por técnicos quali-
ficados, deve ter-se em atenção que a superfície de
fixação seja plana em toda a área da fixação (sem
juntas sobrepostas/salientes ou ladrilhos desloca-
dos), que o dispositivo de montagem na parede seja
adequado para uma montagem na parede e que este
não apresente nenhuns pontos fracos. Os parafusos
e buchas incluídos no volume de fornecimento são
apenas adequados para betão. Para outros métodos
de montagem na parede devem ser respeitadas as
indicações do fabricante das buchas.
• O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da tuba-
gem. Resíduos e areias podem danificar componen-
tes, ou provocar mau funcionamento do chuveiro; as
avarias assim provocadas anulam a nossa responsabi-
lidade e anulam a nossa garantia.
Português

10
Montaż patrz strona 33
Części serwisowe
(patrz strona 38)
Czyszczenie (patrz strona 37) i
dołączona broszura
Obsługa (patrz strona 36)
Schemat przepływu
(patrz strona 31)
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks.. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzyma-
nia się. Należy zamontować osobny uchwyt.
Węże prysznicowe przeznaczone są do podłącze-
nia tylko z armaturą. Blokada za wężem w kierunku
przepływu jest niedopuszczalna.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych.Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przy montażu produktu przez wykwalifikowany perso-
nel fachowy należy zważać na to, by powierzchnia
mocowania na całym obszarze mocowania była rów-
na (by nie było szczelin wzgl. wzajemnie przesunię-
tych płytek), rodzaj ściany nadawał się do montażu
produktu i zwłaszcza, by nie było żadnych słabych
stron. Umieszczone w dostawie śruby i kołki rozpo-
rowe są przeznaczone tylko do betonu. Przy innych
rodzajach montażu ścianowego należy przestrzegać
danych producenta kołków rozporowych.
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić do
usterek w działaniu elementów prysznica. Za powsta-
łe z tego tytułu szkody firma Hansgrohe nie ponosi
odpowiedzialności.
Polski

11
Montáž viz strana 33
Servisní díly (viz strana 38)
Čištění (viz strana 37) a přiložená
brožura
Ovládání (viz strana 36)
Diagram průtoku
(viz strana 31)
Rozmìry (viz strana 31)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max.. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
Sprchové hadice jsou vhodné pouze pro napojení
sprch na armatury. Řazení uzavíracího ventilu za
hadici po směru toku je nepřípustné!
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen.Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Při montáži produktu kvalifikovaným odborným per-
sonálem je třeba dbát na to, aby upevňovací plochy
byly v celém rozsahu upevnění rovné (žádné vyčnívají-
cí spáry nebo navzájem přesazené obklady), aby
konstrukce stěny byla pro montáž produktu vhodná a
zvláště aby v ní nebyla žádná slabá místa. Přiložené
vruty a hmoždinky jsou vhodné pouze pro beton. Při
jiných konstrukčních materiálech stěny je třeba se řídit
údaji výrobce hmoždinek.
• Do přívodu musí být zabudováno se sprchou dodá-
vané sítko, aby zachycovalo nečistoty vyplavené z
vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Česky

12
Montáž viď strana 33
Servisné diely (viď strana 38)
Čistenie (viď strana 37) a priložená
brožúra
Obsluha (viď strana 36)
Diagram prietoku
(viď strana 31)
Rozmery (viď strana 31)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max.. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
Sprchové hadice sú vhodné iba pre napojenie spŕch
na batérie. Umiestnenie uzatváracieho ventilu za
hadicou v smere toku je neprípustne.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený.Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Pri montáži produktu kvalifikovaným odborným perso-
nálom je nutné dbať na to, aby upevňovacie plochy
boli v celom rozsahu upevnenia rovné (žiadne vyčnie-
vajúce škáry alebo navzájom predsadené obklady),
aby konštrukcia steny bola pre montáž produktu
vhodná a zvlášť aby v nej neboli žiadne slabé miesta.
Priložené vruty a hmoždinky sú vhodné len pre betón.
Pri iných konštrukčných materiáloch steny je nutné
riadiť sa údajmi výrobcu hmoždiniek.
• Do prívodu musí byt‘ zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit‘
funkciu sprchy, alebo spôsobit‘ jej poškodenie. Na
takto vzniknuté škody sa nevzt‘ahuje záruka firmy
Hansgrohe.
Slovensky

13
安装 参见第 33 页
备用零件 (参见第 38 页)
清洗 (参见第 37 页) 并附有小手
册
操作 (参见第 36 页)
流量示意图
(参见第 31 页)
大小 (参见第 31 页)
请勿使用含有乙酸的硅！
符号说明
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1–0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大.60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
该产品不得作扶柄使用。必须安装单独的扶
柄。
淋浴软管只适合从淋浴器连接到管接头。切勿
在管接头和软管之间安装截止装置。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后
将不认可运输损害或表面损伤。
• 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
• 必须装上花洒所附带的滤网密封垫，以过滤管道
里的杂质污物。杂质污物会影响花洒的功能和/
或损坏花洒的功能部件，由此而产生的产品损坏
不属于汉斯格雅的保修范围。
中文

14
Монтаж см. стр. 33
Κомплеκт (см. стр. 38)
Очистка (см. стр. 37) и прилагае-
мая брошюра
Эксплуатация (см. стр. 36)
Схема потока
(см. стр. 31)
Размеры (см. стр. 31)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более.. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
Душевые шланги подходят только для подсоедине-
ния душей к арматуре. Не устанавливайте допол-
нительных затворов между шлангом и арматурой!
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке.После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• При монтаже изделия квалифицированным
персоналом необходимо следить за тем, чтобы,
поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения
плитки), структура стен подходила для монтажа
изделия и, в частности, не имела слабых мест. При-
лагаемые винты и дюбели предназначены только
для бетона. При других типах стен необходимо
соблюдать указания производителей дюбелей.
• Для предотворащения попадания частиц грязи
из водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
Русский

15
Szerelés lásd a 33. oldalon
Tartozékok (lásd a 38. oldalon)
Tisztítás (lásd a 37. oldalon) és
mellékelt brossúrával
Használat (lásd a 36. oldalon)
Átfolyási diagramm
(lásd a 31. oldalon)
Méretet (lásd a 31. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max.. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
A zuhanycsövek kizárólag zuhanyok csaptelepek-
kel való összekötésére alkalmasak. A zuhanycső
után (folyásirány szerint) elzárás beszerelése nem
engedélyezett!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése.Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• Miközben szakképzett szakember végzi a termék fel-
szerelését, ügyelni kell arra, hogy a rögzítési felületek
a rögzítési terület teljes egészén síkok (nincsenek kiál-
ló fugák vagy csempeszélek), a fal felépítése alkalmas
a termék felszereléséhez, és különösképpen, hogy
nincsenek benne gyenge pontok. A mellékelt csavarok
és dűbelek csak betonhoz alkalmasak. Egyéb fala-
zatoknál figyelembe kell venni a dűbelgyártó gyártói
utasításait.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződé-
sek kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
Magyar

16
Asennus katso sivu 33
Varaosat (katso sivu 38)
Puhdistus (katso sivu 37) ja oheinen
esite
Käyttö (katso sivu 36)
Virtausdiagrammi
(katso sivu 31)
Mitat (katso sivu 31)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks.. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Suihkuletkut soveltuvat vain käsisuihkun liittämiseen
armatuureihin. Letkun jälkeen virtaussuunnassa oleva
sulkuventtiili ei ole sallittua!
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot.Asennuksen jälkeen kuljetus- ja pinta-
vaurioita ei hyväksytä.
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on koko
kiinnityksen alueella tasainen (ei ulkonevia saumoja
tai laattojen tasomuutoksia) ja, että seinän rakenne
soveltuu tuotteen asentamiseen eikä siinä ole heikkoja
kohtia. Mukana olevat kiinnitysruuvit ja kiinnitysankku-
rit soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä
tuotetta muihin seinärakenteisiin, noutata kiinnittimien
valmistajan ohjeita.
• Käsisuihkun mukana toimitettu sihtitiiviste on asennetta-
va paikalleen, jotta lian huuhtoutuminen vesijohtover-
kostosta käsisuihkuun estyy. Huuhtoutuvat likahiukkaset
voivat häiritä suihkun toimintaa tai vahingoittaa
toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
Suomi

17
Montering se sidan 33
Reservdelar (se sidan 38)
Rengöring (se sidan 37) och med-
följande broschyr
Hantering (se sidan 36)
Flödesschema
(se sidan 31)
Måtten (se sidan 31)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max.. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett sepa-
rat handtag måste monteras.
Duschslangar är endast avsedda till att ansluta
duschar på blandare. Det är inte tillåtet att lägga in
en spärr efter slangen och i flödesriktningen!
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras.Efter monteringen accepteras
inga transport- eller ytskiktskador.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
• Silpackningen som följer med duschen måste monte-
ras för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
Svenska

18
Montavimas žr. psl. 33
Atsarginės dalys (žr. psl. 38)
Valymas (žr. psl. 37) ir pridedama
brošiūra
Eksploatacija (žr. psl. 36)
Pralaidumo diagrama
(žr. psl. 31)
Išmatavimai (žr. psl. 31)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip. 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
Dušo žarnos yra pritaikytos tik prijungti dušo
galvutę prie vandens maišytuvo. Negalima montuoti
vandens uždarymo mechanizmo tarp maišytuvo ir
žarnos.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu.Sumontavus pretenzijos
dėl transportavimo ir paviršiaus pažeidimų nepriima-
mos.
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis.
Tokiu atveju „“Hansgrohe““ atsakomybės neprisiima.
Lietuviškai

19
Sastavljanje pogledaj stranicu 33
Rezervni djelovi
(pogledaj stranicu 38)
Čišćenje (pogledaj stranicu 37) i
priložena brošura
Upotreba (pogledaj stranicu 36)
Dijagram protoka
(pogledaj stranicu 31)
Mjere (pogledaj stranicu 31)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak. 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
Crijeva tuša prikladna su jedino za spajanje tuševa
na armature. Nije dopušteno zatvaranje crijeva u
smjeru protoka vode!
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta.Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te osobito da nema slabih mjesta. Priloženi vijci
i moždanici prikladni su samo za beton. Kod drugih
zidnih nadgradnji treba obratiti pažnju na navode
proizvođača moždanika.
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna ošte-
ćenja uzrokovana prljavštinom proizvođač Hansgrohe
nije odgovoran.
Hrvatski

20
Montajı Bakınız sayfa 33
Yedek Parçalar (Bakınız sayfa 38)
Temizleme (Bakınız sayfa 37) ve
birlikte verilen broşür
Kullanımı (Bakınız sayfa 36)
Akış diyagramı
(Bakınız sayfa 31)
Ölçüleri (Bakınız sayfa 31)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami. 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
Sözü geçen duş boruları, duş parçalarını yalnız
donanım takımlarına bağlamaya yarar. Hortumun
arkasından sonra akış yönünde kesmek yasaktır!
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir.Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montele-
meye uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için, yerine
monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-
nunu sekteleyebilir ve/veya duşun fonksiyon parçaları
üzerinde hasarlara sebep olabilir, bu yüzden meyda-
na gelen hasarlardan Hansgrohe sorumlu tutulamaz.
Türkçe
