Hans Grohe Ecostat E 13126000 User manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l’uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя / Инструкция по
монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба / Ръководство за
монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 59
Ecostat E
13145000
Ecostat E
13125000 / 13126000
Ecostat S
13245000
Ecostat S
13235000 / 13236000

6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
6Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Thermostat in Verbindung mit Durch-
lauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder großen
Druckunterschieden muss eine optional erhältliche
Drossel (Artikelnummer 97510000) in den Kaltwasser-
zulauf eingesetzt werden.
• Thermostat Dusche: In Verbindung mit Durchlauf-
erhitzern muss die ECOSTOP-Anschlagscheibe
(Artikelnummer 98916000) axial um 180° gedreht
aufgesteckt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5MPa
Prüfdruck: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Eigensicher gegen Rückfließen
Deutsch
Wartung (siehe Seite 65)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit Rückflussverhin-
derern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funk-
tion geprüft werden (mindestens einmal
jährlich).
Einjustieren (siehe Seite 63)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 62)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Bedienung (siehe Seite 66)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
ECOSTOP (siehe Seite 64)
Maße (siehe Seite 68)
2

Serviceteile (siehe Seite 70)
Prüfzeichen (siehe Seite 72)
Deutsch
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsiebe verschmutzt
(96922000)
- Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen (96922000)
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertempe-
ratur
- Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
Brause oder Auslauf tropft - Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
- Absperroberteil reinigen bzw. aus-
tauschen
Durchlauferhitzer schaltet bei Ther-
mostatbetrieb nicht ein
- Ecostop Anschlagscheibe nicht axi-
al um 180° gedreht
- Anschlagscheibe (98916000) axi-
al um 180° drehen
- Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause ent-
fernen
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / aus-
tauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
Montage siehe Seite 60
Durchflussdiagramm
(siehe Seite 69)
 Dusche
 Wanne
3

6 Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est interdit aux enfants ainsi qu’aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d’utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d’alcool ou de drogues d’utiliser la douche.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Mitigeur thermostatique en fonctionne-
ment avec de chauffe-eau-instantané
• Si besoin, retirer le limiteur de débit sur la douchette.
• On doit installer dans la tuyauterie eau froide un
limiteur de débit (réf. 97510000) lors de problèmes
rencontrés avec un chauffe-eau instantané ou bien
lorsqu’ il y a une trop grosse différence de pression.
• Mitigeur thermostatique Douche: En liaison avec des
chauffe-eau, la rondelle de butée ECOSTOP (réfé-
rence 98916000) doit être tournée dans l’axe 180°,
avant d’être insérée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5MPa
Pression maximum de contrôle: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Avec dispositif anti-retour
Français
Entretien (voir page 65)
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
Réglage (voir page 63)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir page 62)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Instructions de service (voir page
66)
Do not use silicone containing acetic acid!
Description du symbole
ECOSTOP (voir page 64)
Dimensions (voir page 68)
44

Pièces détachées (voir pages 70)
Classification acoustique et
débit (voir page 72)
Français
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtres encrassés (96922000) - Nettoyer les filtres devant le miti-
geur thermostatique et sur la car-
touche (96922000)
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d’eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
- Cartouche thermostatique entartrée - Changer la cartouche thermosta-
tique
La douchette ou le bec verseur
goutte
- De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
- Nettoyez le mécanisme d´arrêt ou
le changez éventuellement
Le chauffe-eau instantané ne
s´allume pas lors de l´utilisation du
thermostat
- Rondelle de butée Ecostop pas
tournée de 180° dans l’axe
- Rondelle de butée (98916000)
tournée de 180° dans l’axe
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Filtres encrassés - Nettoyez / changez les filtres
- Clapet anti-retour bloque - Changez le clapet antiretour
Montage voir page 60
Diagramme du débit
(voir page 69)
 Douche
 Baignoire
5

6 Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
The fitting must be installed, flushed and tested after the
valid norms!
Thermostatic mixer in conjunction with
combination boilers
• If fitting a hand shower remove the water limiter from
the shower.
• If the continuous water heater causes any problems,
or you have different water pressures you must
install a water limiter to the cold supply, (ordered
separately,article number 97510000).
• Thermostatic mixer Shower: When mounting the
ECOSTOP limit stop washer (Art. No. 98916000) in
connection with flow heaters, turn it axially through
180° before attaching it.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5MPa
Test pressure: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
anti-pollution function
English
Maintenance (see page 65)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
• The mixer is equipped with non return
valves. The non return valves must be
checked regularly according to DIN EN
1717 in accordance with national or re-
gional regulations (at least once a year).
Adjustment (see page 63)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 62)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Operation (see page 66)
Do not use silicone containing acetic acid!
Symbol description
ECOSTOP (see page 64)
Dimensions (see page 68)
66

Spare parts (see page 70)
Test certificate (see page 72)
English
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Filters are dirty (96922000) - Clean filter in front of the mixer
and on the MTC-thermo cartridge
(96922000)
- Shower filter seal dirty - Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or leak-
ing
- Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
Shower or spout dripping - Dirt or sedimentation on valve seat,
shut-off unit damaged
- Clean or exchange shut-off unit
Instantaneous heater didn’t work
with thermostat
- Ecostop limit stop
- washer not turned
- axially through 180
- Turn the limit stop washer
- (98916000) axially through 180°
- Flow limiter in handshower isn’t
removed
- Remove flow limiter
- Filters are dirty - Clean the filter / exchange filter
- Non return valve hasn’t moved
back
- Exchange non return valves
Assembly see page 60
Flow diagram
(see page 69)
 Shower
 Bath tub
7

6 Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato esclusivamen-
te per l’giene del corpo.
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l’effetto di droghe
o alcolici.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Termostatico in combinarcione con scal-
dabagni istantanei
• Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
• In caso di problemi con lo scaldaacqua istantaneo
oppure di grandi differenze di pressione bisogna
inserire un limitatore di portata disponibile come optio-
nal (codice articolo 97510000) nel tubo d’entrata
dell’acqua fredda.
• Termostatico Doccia: In combinazione con scaldac-
qua istantaneo il disco d’arresto ECOSTOP (Numero
articolo 98916000) deve essere inserito girato
assialmente di 180°.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5MPa
Pressione di prova: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Sicurezza antiriflusso
Italiano
Manutenzione (vedi pagg. 65)
• Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passan-
do da tutto caldo a tutto freddo.
• Il miscelatore termostatico è dotato di
una valvola antiritorno. La valvola di non
ritorno deve essere controllata regolar-
mente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno
una volta all’anno).
Taratura (vedi pagg. 63)
Effettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 62)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º
C desiderata è facilmente regolabile.
Procedura (vedi pagg. 66)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
ECOSTOP (vedi pagg. 64)
Ingombri (vedi pagg. 68)
88

Parti di ricambio (vedi pagg. 70)
Segno di verifica (vedi pagg. 72)
Italiano
Problema Possibile causa Rimedio
Scarsità d’acqua - Pressione di erogazione insuffi-
ciente
- Provare la pressione di erogazione
- Filtri sporchi (96922000) - Pulire/sostituire i filtri (96922000)
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l’acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l’antiriflusso
La temperatura di erogazione diver-
sa da quella impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell’acqua calda - Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione tempe-
ratura
- Unità di regolazione piena di
calcare
- Sostituire l’unità di regolazione
Doccia / scarico gocciola - Sporco o depositi nella sede della
guarnizione, vitone di arresto dan-
neggiato
- Pulire o sostituire il vitone di arresto
La caldaia istantanea non lavora
con il termostato in funzione
- Disco d’arresto ECOSTOP non
girato assialmente di 180
- Girare il disco d’arresto
(98916000) assialmente di 180°
- Il limitatore di portata non è stato
smontato dalla doccetta
- Smontare il limitatore di portata
dalla doccetta
- Filtri sporchi - Pulire / sostituire i filtri
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
Montaggio vedi pagg. 60
Diagramma flusso
(vedi pagg. 69)
 Doccia
 Vasca
9

6 Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Termostato en uso con calentadores
instantáneos
• La teleducha debe funcionar sin reductor de caudal.
• Cuando aparezcan problemas con el calentador
continuo o con diferencis de presión grandes debe
instalarse un regulador de presión suplementario (Ref.
97510000) en la conexión de agua fría.
• Termostato Ducha: En conexión con calentadores
continuos la arandela tope ECOSTOP (Referencia
98916000) debe insertarse torsionada axialmente
180°.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5MPa
Presión de prueba: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Seguro contra el retorno
Español
Mantenimiento (ver página 65)
• Para garantizar el funcionamiento dura-
dero del termostato, el mando del mismo
debería girarse de vez en cuando del
extremo frío al extremo caliente.
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
Puesta a punto (ver página 63)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
Safety Function (ver página 62)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
Manejo (ver página 66)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
ECOSTOP (ver página 64)
Dimensiones (ver página 68)
1010

Repuestos (ver página 70)
Marca de verificación (ver pági-
na 72)
Español
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- filtro de la ducha sucio
(96922000)
- limpiar filtro entre flexo y ducha
(96922000)
- filtro de la ducha sucio - limpiar/cambiar filtros entre flexo
y ducha
Flujo de agua cruzada agua calien-
te entra en la tubería del agua fría
o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
- termostato no ha sido ajustado - ajustar termostato
- temperatura del agua demasiado
baja no hay
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la tempera-
tura
- termoelemento calcificadat - cambiar termoelemento
Llave de paso pierde agua - suciedad/cal en el asiento de la
junta o montura dañada
- limpiar / cambiar montura
Calentador instantáneo no se
enciende en combinación con el
termostato
- arandela tope Ecostop no torsiona-
da axialmente 180
- girar arandela tope (98916000)
axialmente 180°
- no se ha quitado limitador de cau-
dal de la teleducha
- quitar limitador de caudal
- filtro de la ducha sucio - limpiar/cambiar filtros
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
Montaje ver página 60
Diagrama de circulación
(ver página 69)
 Ducha
 Baño
11

6 Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Thermostaat en combinatie met een
geiser
• Indien er een handdouche aangesloten wordt, dan
dient de eventueel aanwezige doorstroombegrenzer
eveneens verwijderd te worden.
• Indien de thermostaatkraan „pulseert“ wordt dit
veroorzaakt door de warmwater voorziening of door
te grote drukverschillen tussen de warm- en koudwater
toevoer. In dit geval dient er in de koudwatertoevoer-
leiding, de als optie verkrijgbare, „doorstroombegren-
zer of remplaatje“ nr. 97 510 ingebouwd te worden.
• Thermostaat Douche: In combinatie met doorloopgei-
sers moet de ECOSTOP-aanslagring (artikelnummer
98916000) axiaal 180° gedraaid aangebracht
worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5MPa
Getest bij: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Beveiligd tegen terugstromen
Nederlands
Onderhoud (zie blz. 65)
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
• De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktio-
neren gecontroleerd worden. (Tenminste
een keer per jaar)
Correctie (zie blz. 63)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 62)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Bediening (zie blz. 66)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
ECOSTOP (zie blz. 64)
Maten (zie blz. 68)
1212

Service onderdelen (zie blz. 70)
Keurmerk (zie blz. 72)
Nederlands
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef verstopt (96922000) - Vuilvangzeefjes en zeefjes van re-
geleenheid reinigen (96922000)
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld - Thermostaat instellen
- Temperatuur van warm water te
laag
- Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar - Regeleenheid verkalkt - Regeleenheid uitwisselen
Douche/uitloop lekt - Vuil of verkalking op de zitting, bo-
vendeel beschadigd
- Bovendeel reinigen of omstelling
uitwisselen
Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in
- Ecostop-aanslagring niet axiaal
180° gedraaid
- Aanslagring (98916000) axiaal
180° draaien
- Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche verwij-
deren
- Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
Montage zie blz. 60
Doorstroomdiagram
(zie blz. 69)
 Douche
 Bad
13

6 Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
Ifølge gældende regler, skal armaturet monteres, skylles
igennem og afprøves.
Termostat i forbindelse med gennem-
strømningsvandvarmer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for lavt vandtryk, skal der monteres en spe-
ciel vandbegrænser i koldt vandstilgangen (art.nr.
97510000).
• Termostat Bruser: I forbindelse med gennemløbsvand-
varmere skal ECOSTOP-anslagsskiven (varenummer
98916000) sættes på med en aksial drejning om
180°.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5MPa
Prøvetryk: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Med indbygget kontraventil
Dansk
Service (se s. 65)
• For at sikre optimal funktion af termo-
staten, bør termostaten fra tid til anden
motioneres (stilles skiftevis helt varm og
helt kold).
• Termostaten er forsynet med kontraventil
. Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
Justering (zie blz. 63)
Efter monteringen skal termostatens udløbs-
temperatur kontrolleres. Såfremt den målte
vandtemperatur afviger fra den på termo-
staten viste forindstilling er en korrigering af
skalagrebet nødvendig.
Safety Function (se s. 62)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Brugsanvisning (se s. 66)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
ECOSTOP (se s. 64)
Målene (se s. 68)
1414

Reservedele (se s. 70)
Godkendelse (se s. 72)
Dansk
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset
(96922000)
- Rengør smudsfangsi foran term-
sotaten og på termostatelementet
(96922000)
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
- Termostaten er ikke justeret - Juster termostatenI
- For lav varmtvands-temperatur - Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig - katuschen er tilkalket - Udskift katuschen
Bruser/kartud drypper - Snavs eller kalk på pakningen, be-
skadiget afspærringsventil
- Rengør afspærrings-ventil eller
udskift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
- Ecostop anslagsskive ikke drejet
aksialt 180
- Anslagsskive (98916000) drejet
aksialt 180°
- Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbru-
seren
- Smudsfangsien er snavset - Rengør/udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
Montering se s. 60
Gennemstrømningsdiagram
(se s. 69)
 Bruser
 Badekar
15

6 Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
A misturadora deve ser instalada, purgada e testada de
acordo com as normas em vigor!
Misturadora termostática em conjunto
com esquentadores instantâneos
• Se instalar um chuveiro de mão, remova o limitador
de caudal do chuveiro.
• Se o esquentador causar problemas ou se tiver pres-
sões de águas diferentes, tem de instalar um limitador
de caudal na alimentação da água fria. (encomenda-
do separadamente, referência 97510000).
• Misturadora termostática Duche: Em combinação com
esquentadores de água é necessário que a anilha
de batente ECOSTOP (referência 98916000) seja
encaixada com uma rotação axial de 180°.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5MPa
Pressão testada: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Função anti-retorno e anti-vácuo
Português
Manutenção (ver página 65)
• Para garantir um funcionamento suave
do elemento termostático é necessário
de vez em quando rodar totalmente o ma-
nípulo da termostática da posição quente
para a fria.
• A misturadora está equipada com válvu-
las anti-retorno. As válvulas anti-retorno
devem ser verificadas regularmente de
acordo com a DIN EN 1717 segundo
os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Afinação (ver página 63)
É necessária correcção se a temperatura
medida no ponto de saída diferir da tempe-
ratura marcada na escala.
Safety Function (ver página 62)
Graças à função de segurança pode-se
regular a temperatura máxima por exemplo
max. 42ºC.
Funcionamento (ver página 66)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
ECOSTOP (ver página 64)
Medidas (ver página 68)
1616

Peças de substituição (ver página
70)
Marca de controlo (ver página
72)
Português
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro sujo (96922000) - Limpar o filtro entre o chuveiro e o
tubo flexível (96922000)
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a mistura-
dora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno, substi-
tua se necessário
A temperatura da água não corres-
ponde à temperatura seleccionada
- A misturadora termos tática não foi
ajustada
- Ajustar a misturadora termostática
- Temperatura da água quente muito
baixa
- Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a tempera-
tura
- Regulador da temperatura calci-
ficado
- Limpar regulador da temperatura
Duche/bica a pingar - Sujidade ou sedimentação no as-
sento da válvula
- Limpar ou substituir a unidade de
corte
Esquentador não funciona com a
termostática
- Anilha de batente Ecostop não
roda axialmente em 180
- Rodar a anilha de batente
(98916000) axialmente em 180°
- O limitador de caudal não foi
retirado
- Retirar o limitador de caudal
- Filtro sujo - Limpar / trocar o filtro
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
Montagem ver página 60
Fluxograma
(ver página 69)
 Duche
 Banheira
17

6 Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
Armatura musi być zamontowana, przepłukana i wypró-
bowana według obowiązujących norm!
Termostat w połączeniu z podgrzewa-
czami przepływowymi
• Jeżeli podłącza się prysznic ręczny, wówczas należy
go rozbudować na ewentualnie istniejący dławik.
• Przy wystąpieniu problemów z przepływowym pod-
grzewaczem wody lub przy dużych różnicach ciśnień,
w dopływie wody zimnej musi zostać zamontowany
opcjonalnie dostępny dławik (nr art. 97510000).
• Termostat Prysznic: W połączeniu z podgrzewaczami
przepływowymi należy nałożyć pierścień ogranicza-
jący ECOSTOP (numer artykułu 98916000) przekrę-
ciwszy go uprzednio osiowo o 180°.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5MPa
Ciśnienie próbne: 1,6MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski
Konserwacja (patrz strona 65)

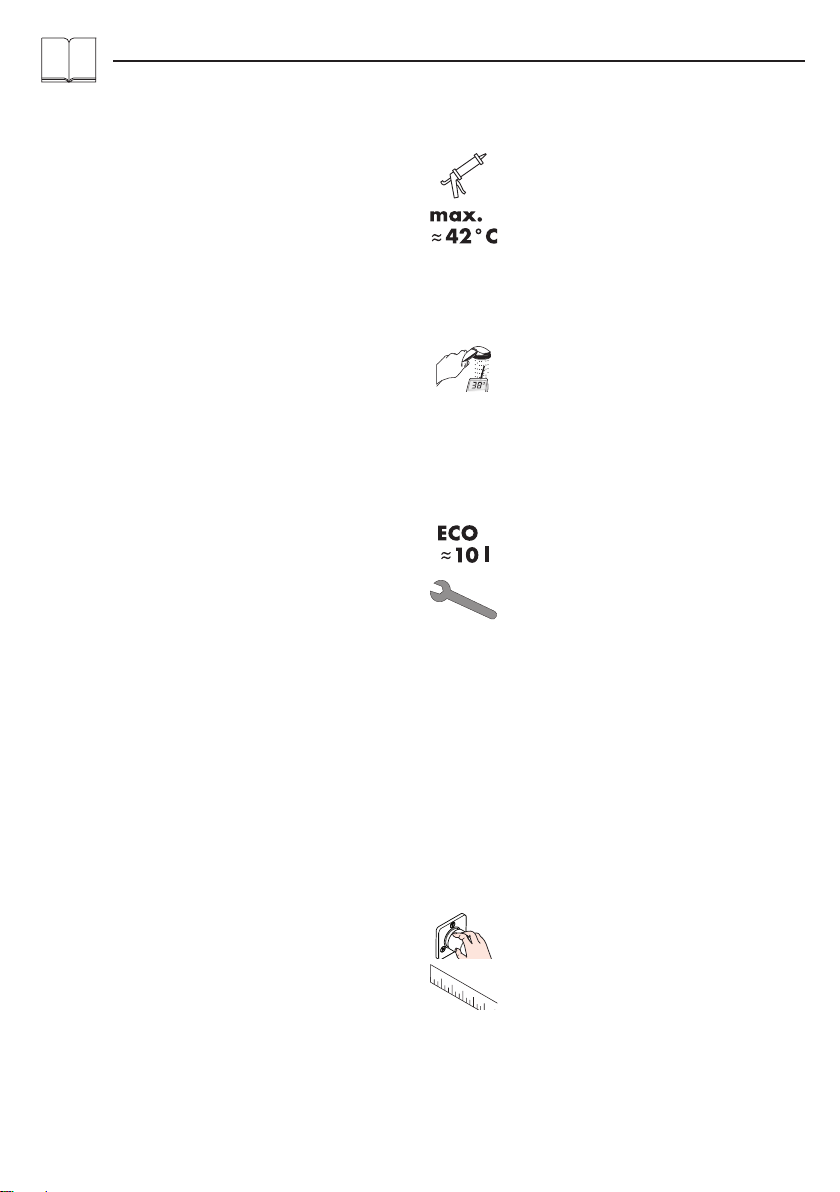

• Aby zachować łatwość obsługi termo-
statu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem
ciepłą wodę.
• Termostat wyposażony został w zabez-
pieczenia przed przepływem zwrotnym.
Zgodnie z normą DIN EN 1717, krajowy-
mi i miejscowymi przepisami, działanie
zabezpieczeń przed przepływem zwrot-
nym musi być kontrolowane (przynajmniej
raz w roku).
Regulacja (patrz strona 63)
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wylocie z ter-
mostatu. Korekta będzie konieczna wtedy,
gdy zmierzona temperatura na wylocie
różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 62)
Dzięki funkcji zabezpieczającej można
przestawić żądaną maksymalną temperatu-
rę np. na maks. 42ºC.
Obsługa (patrz strona 66)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
ECOSTOP (patrz strona 64)
Wymiary (patrz strona 68)
1818

Części serwisowe (patrz strona
70)
Znak jakości (patrz strona 72)
Polski
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitka (96922000) - Wyczyścić sitka przed termostatem
i we wkładzie termostatycznym
(96922000)
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem po-
między prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone za-
bezpieczenie przed przepływem
zwrotnym
- Wyczyścić wzgl. wymienić za-
bezpieczenie przed przepływem
zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
- Termostat nie został wyregulowany - Przeprowadzić regulację termo-
statu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody
ciepłej na 42ºC do 65ºC
Brak możliwości regulacji tempe-
ratury
- Wkład termostatyczny zakamie-
niony
- Wymienić wkład termostatyczny
Wyciekająca woda z główki prysz-
nicowej lub wylewki
- Brud lub osady na gnieździe
uszczelniającym, uszkodzenie gór-
nego elementu zamykającego
- Oczyścić ewent. wymienić górny
element zamykający
Po otwarciu armatury nie załącza
się podgrzewacz przepływowy
- Nie przekręcono pierścienia ogra-
niczającego Ecostop osiowo o 180
- Przekręcić pierścień ograniczający
(98916000) osiowo o 180°
- Dławik przepływu nie został usu-
nięty z prysznica ręcznego
- Usunąć dławik z prysznica ręcz-
nego
- Zabrudzone sitka - Oczyścić/ wymienić sitka
- Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
Montaż patrz strona 60
Schemat przepływu
(patrz strona 69)
 Prysznic
 Wanna
19

6 Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Termostat v kombinaci s prlůtokovými
ohřívači
• Má-li být připojena ruční sprcha, pak z ní musí být
vymontována případně zabudován škrticí ventil.
• Při problémech s průtokovým ohřívačem nebo většími
rozdíly tlaku se musí do přívodu studené vody zabu-
dovat škrticí ventil (kat.č.97510000), který je k dostání
jako opce.
• Termostat Sprcha: Ve spojení s průtokovými ohřívači je
nezbytné zasunout nárazový kotouč ECOSTOP (číslo
výrobku.98916000) axiálně otočený o 180°.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5MPa
Zkušební tlak: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Vlastní jištění proti zpětnému nasátí.
Česky
Údržba (viz strana 65)
• Aby byl zajištěn lehký chod regulační
jednotky, měl by se termostat čas od
času nastavit na úplně horkou a úplně
studenou vodu.
• Termostat je vybaven omezovačem
zpětného toku. U zpětných ventilů se musí
podle DIN EN 1717 v souladu s národ-
ními nebo regionálními předpisy testovat
jejich funkčnost (alespoň jednou ročně).
Nastavení (viz strana 63)
Po ukončení montáže se musí zkontrolovat
teplota vody vytékající z termostatu. Pokud
se teplota změřená v místě odběru liší od
teploty nastavené na termostatu, je nutné
provést korekci.
Safety Function (viz strana 62)
Díky Safety Function je možné předem
nastavit nejvyšší požadovanou teplotu, např.
max. 42ºC.
Ovládání (viz strana 66)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
ECOSTOP (viz strana 64)
Rozmìry (viz strana 68)
2020
