Deutsch
�
Sicherheitshinweise
� Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
� Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
� Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
� Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten

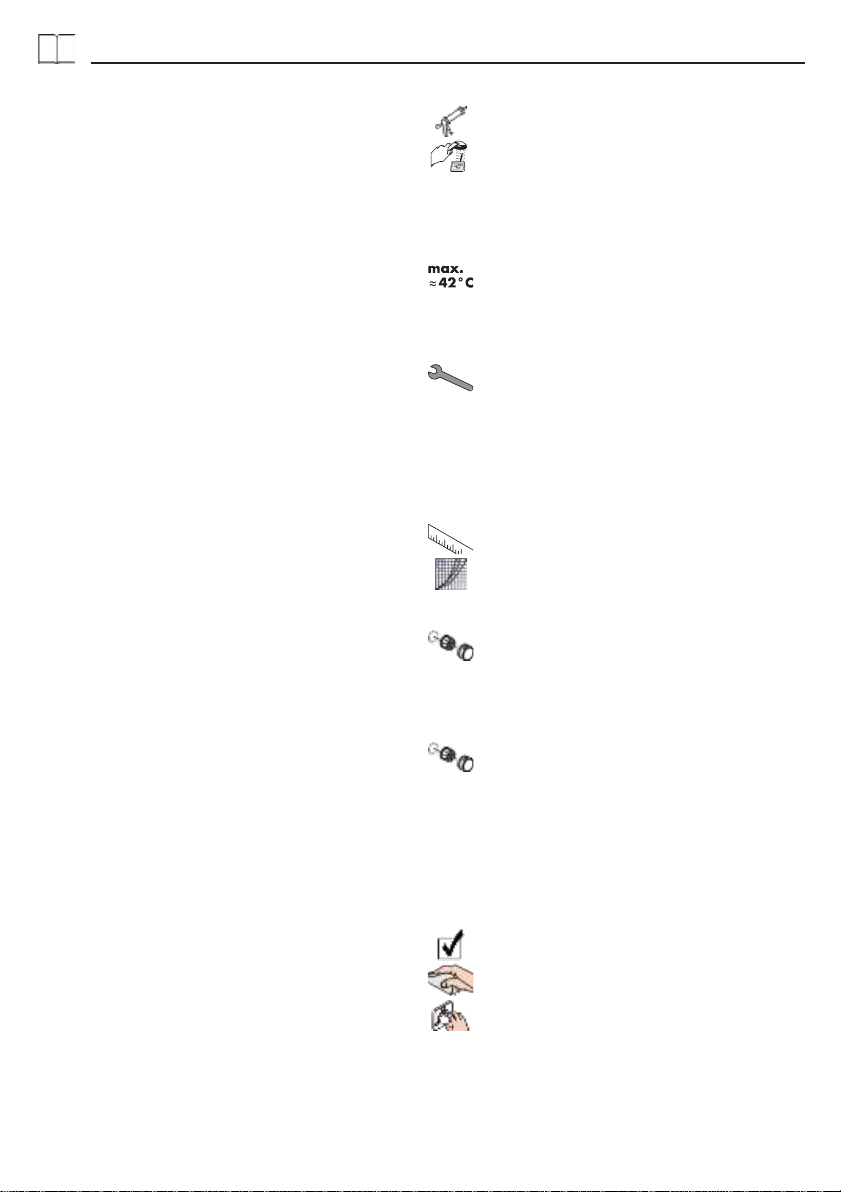

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 66)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 66)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 ºC voreinstellen.
Wartung (siehe Seite 68)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 71)
Durchflussdiagramm
(siehe Seite 71)
freier Durchfluss
Serviceteile (siehe Seite 72)
XXX = Farbcodierung
000 = Chrom
250 = Brushed Gold-Optic
300 = Polished Redgold
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur:
Thermische Desinfektion:
max. 60°C
70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
+
Sonderzubehör (siehe Seite 73)
nicht im Lieferumfang enthalten
• Verlängerung 22 mm #13593000
• Verlängerung 22 mm #13597XXX
• Verlängerung 22 mm #15597XXX
• Verlängerung 25 mm #13595000
Prüfzeichen (siehe Seite 80)
Reinigung (siehe Seite 74)
Bedienung (siehe Seite 65)
2

Deutsch
Störung
Ursache
Abhilfe
Wenig Wasser
- Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Filtereinsatz der Brause ver-
schmutzt
- Filtereinsatz zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert
- Thermostat justieren
- Zu niedr ig e W ar m w asser t emper a -
tur
- W ar m w asser t emper atur er höhen
auf 42 ºC bis 60 ºC
Temperaturregelung nicht möglich
- Regeleinheit verkalkt
- Regeleinheit austauschen
- Bei N euins t allation Gr undk ör per
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt - Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
- Druckknopf verkalkt
Ventil schwergängig
- Absperroberteil beschädigt
- Absperroberteil austauschen
Brause oder Auslauf tropft
- Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
- Absperroberteil reinigen bzw.
austauschen
Montage (siehe Seite 62)
3

Français
�
Consignes de sécurité
� Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
� Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
� Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
� Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques

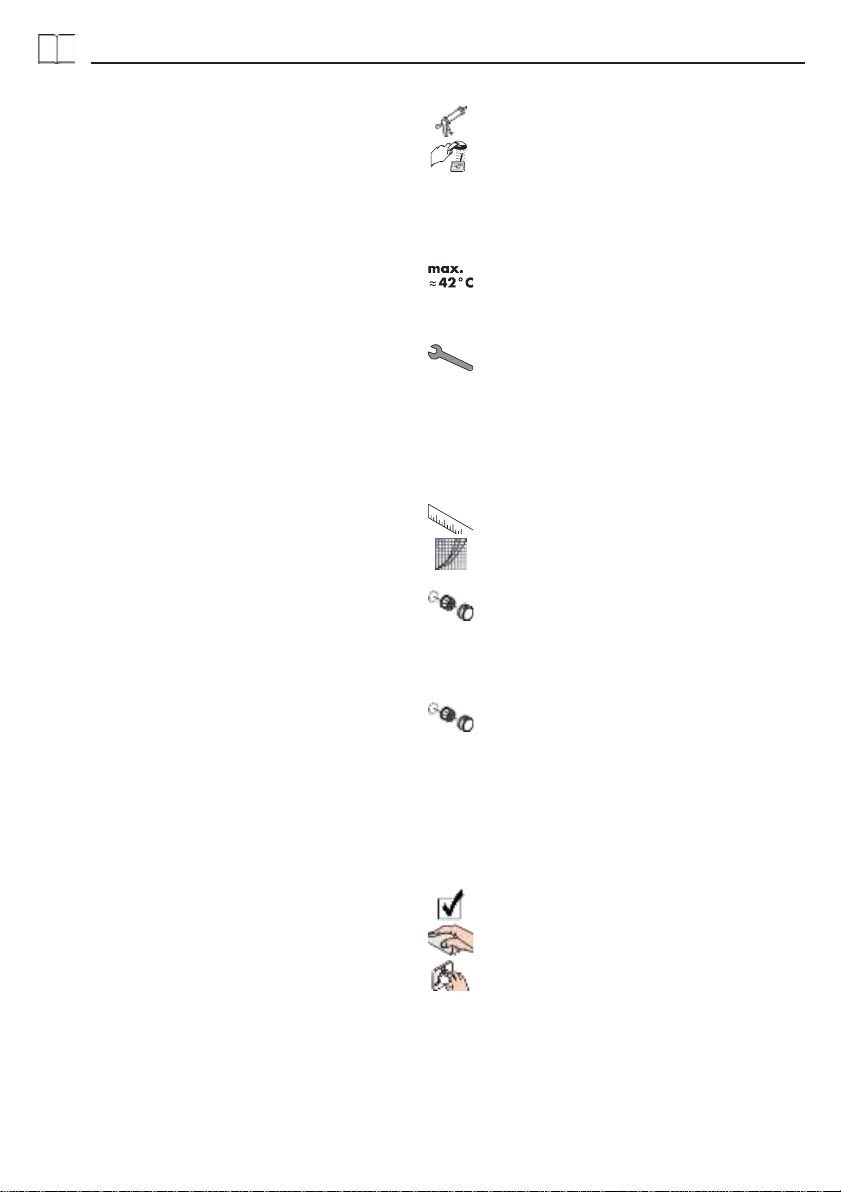

Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 66)
Le montage terminé, contrôler la température de l’eau
puisée au mitigeur thermostatique. Un étalonnage est
nécessaire si la température de l’eau mitigée mesurée
au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 66)
Grâce à la fonction Safety, il est possible de prérégler
la température maximale par exemple max. 42º C
souhaitée.
Entretien (voir pages 68)
• Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 806-5 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.
Dimensions (voir pages 71)
Diagramme du débit
(voir pages 71)
débit libre
Pièces détachées (voir pages 72)
XXX = Couleurs
000 = Chromé
250 = Brushed Gold-Optic
300 = Polished Redgold
Pression de service autorisée:
Pression de service conseillée:
Pression maximum de contrôle:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude:
Désinfection thermique:
max. 60°C
70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
+
Accessoires en option
(voir pages 73)
ne fait pas partie de la fourniture
• jeu de rallonge 22 mm #13593000
• jeu de rallonge 22 mm #13597XXX
• jeu de rallonge 22 mm #15597XXX
• jeu de rallonge 25 mm #13595000
4

Français
Classification acoustique et débit
(voir pages 80)
Nettoyage (voir pages 74)
Instructions de service
(voir pages 65)
Dysfonctionnement
Origine
Solution
Pas assez d´eau
- Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche
- Joint-filtre de douchette encrassé
- Nettoyer le joint-filtre entre la
douchette et le flexible
- élément-filtre de douchette
encrassé
- Nettoyer le élément-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec robi-
net fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 60ºC
Le réglage de la température n´est
pas possible
- Cartouche thermostatique
entartrée
- Chang er la car touc he t her mos t a -
tique
- La pièce de base a une aliment a -
tion inversée (l´eau froide doit être
à droite et l´eau chaude à
gauche) ou elle est montée à
l´envers
- Montez le bloc de fonction à 180º
Bouton à pression du verrouillage
de sécurité défectueux
- Ressort défectueux - Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
- Bouton à pression entartré
Fonctionnement de la poignée
difficile
- Mécanisme d´arrêt défectueux
- Changez le mécanisme d´arrêt
La douchette ou le bec verseur
goutte
- De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
- Nettoyez le mécanisme d´arrêt ou
le changez éventuellement
Montage (voir pages 62)
5

English
�
Safety Notes
� Gloves should be worn during installation to prevent
crushing and cutting injuries.
� The product may only be used for bathing, hygienic
and body cleaning purposes.
� Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
� The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.

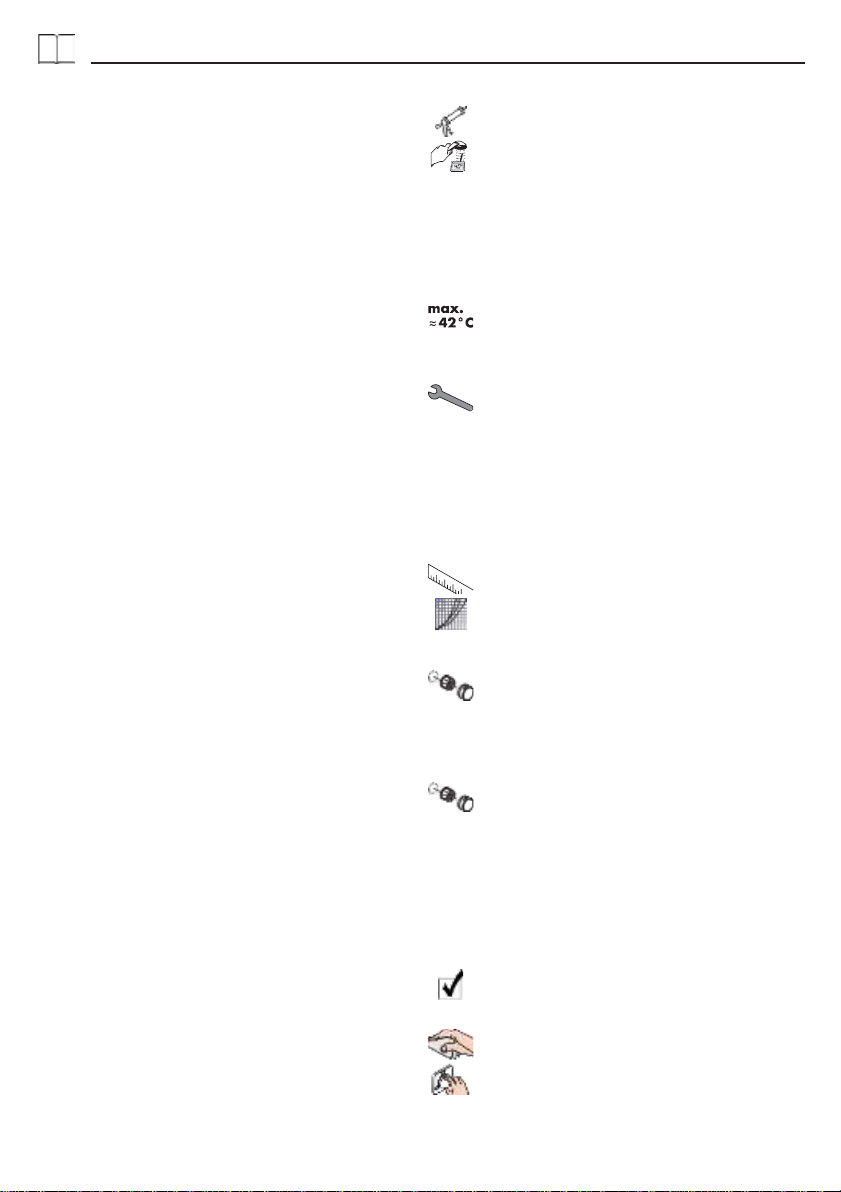

Technical Data
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 66)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 66)
The desired maximum temperature for example max.
42º C can be pre-set thanks to the safety function.
Maintenance (see page 68)
• The check valves must be checked regularly
according to EN 806-5 in accordance with national
or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Dimensions (see page 71)
Flow diagram (see page 71)
free flow
Spare parts (see page 72)
XXX = Colors
000 = Chrome Plated
250 = Brushed Gold-Optic
300 = Polished Redgold
Operating pressure:
Recommended operating pressure:
Test pressure:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature:
Thermal disinfection:
max. 60°C
70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
+
Special accessories (see page 73)
order as an extra
• extension 22 mm #13593000
• extension 22 mm #13597XXX
• extension 22 mm #15597XXX
• extension 25 mm #13595000
Test certificate (see page 80)
Cleaning (see page 74)
Operation (see page 65)
6

English
Fault
Cause
Remedy
Insufficient water
- Supply pressure inadequate
- Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty
- Clean filter in front of the mixer
and on the MTC-thermo cartridge
- Shower filter seal dirty
- Clean filter seal between shower
and hose
- filter insert shower dirty
- Clean filter insert between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low
- Increase hot water temperature to
42 ºC to 60 ºC
Temperature regulation not possible
- thermo cartridge calcified
- Exchange thermo cartridge
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned
through 180º
Safety stop button not operating
- Spring defective - Clean spring and/or button,
exchange if necessary
- Button calcified
Valve stiff
- Shut-off unit damaged
- Exchange shut-off unit
Shower or spout dripping
- Dirt or sedimentation on valve seat,
shut-off unit damaged
- Clean or exchange shut-off unit
Assembly (see page 62)
7

Italiano
�
Indicazioni sulla sicurezza
� Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
� Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
� I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
� Attenzione! Compensare le differenze di pressionetra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.

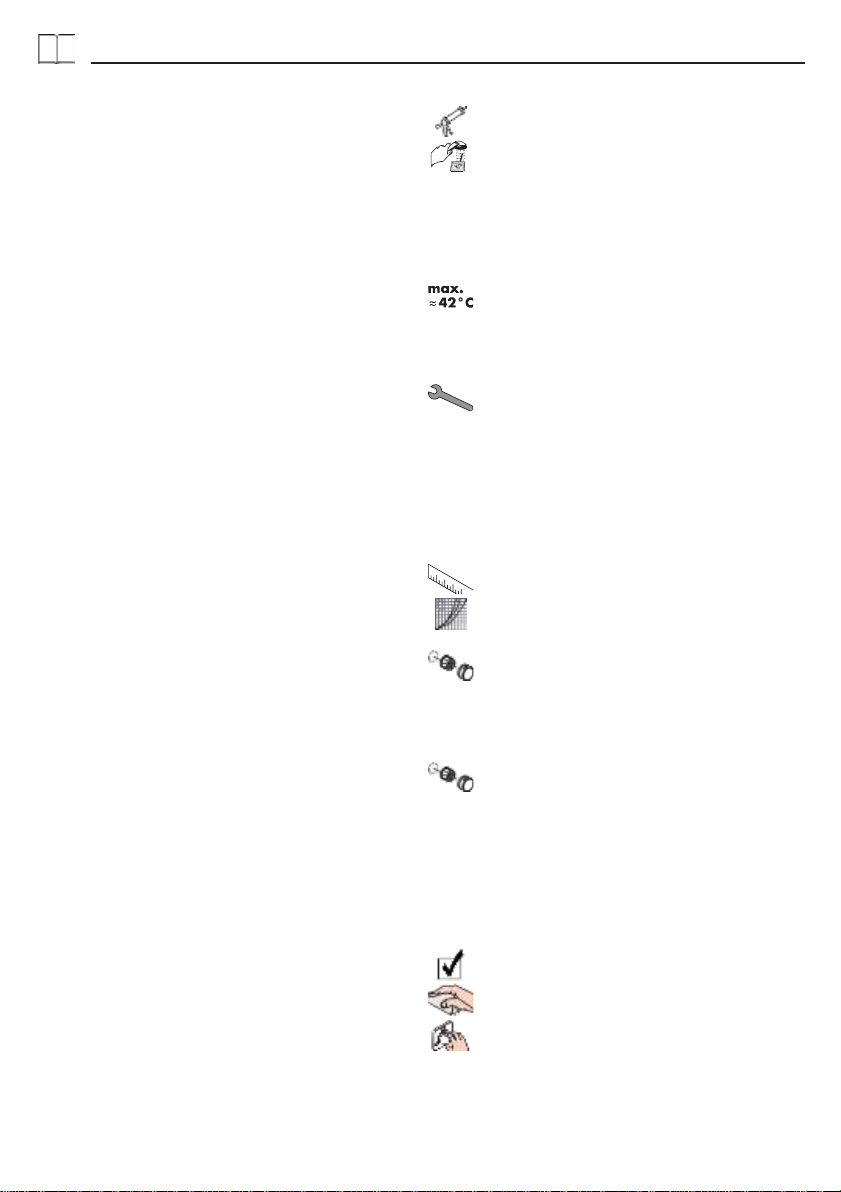

Dati tecnici
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 66)
Effettuata l’installazione del miscelatore termostatico
bisogna controllare la temperatura di uscita. La taratura
è necessaria quando la temperatura dell’acqua
misurata sul punto di prelievo non corrisponde a quella
fissata sul termostato.
Safety Function (vedi pagg. 66)
Grazie alla funzione antiscottature Safety la temperatu-
ra massima per esempio max. 42º C desiderata è
facilmente regolabile.
Manutenzione (vedi pagg. 68)
• La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
• Per garantire la scorrevolezza dell’elemento di
regolazione, di tanto in tanto si dovrebbe regolare il
termostatico passando da tutto caldo a tutto freddo.
Ingombri (vedi pagg. 71)
Diagramma flusso (vedi pagg. 71)
portata libero
Parti di ricambio (vedi pagg. 72)
XXX = Trattamento
000 = Cromato
250 = Brushed Gold-Optic
300 = Polished Redgold
Pressione d'uso:
Pressione d'uso consigliata:
Pressione di prova:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda:
Disinfezione termica:
• Sicurezza antiriflusso
max. 60°C
70°C / 4 min
• Il prodotto è concepito esclusivamente per acqua
potabile!
+
Accessori speciali (vedi pagg. 73)
non contenuto nel volume di fornitura
• prolunga 22 mm #13593000
• prolunga 22 mm #13597XXX
• prolunga 22 mm #15597XXX
• prolunga 25 mm #13595000
Segno di verifica (vedi pagg. 80)
Pulitura (vedi pagg. 74)
Procedura (vedi pagg. 65)
8

Italiano
Problema
Possibile causa
Rimedio
Scarsità d'acqua
- Pressione di erogazione insufficien-
te
- Provare la pressione di erogazione
- Filtro dell'unità di regolazione
sporco
- Pulire/sostituire i filtri
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- elemento di filtro della doccia
sporca
- Pulire elemento di filtro tra doccia
e flessibile
Flusso incrociato; l'acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- Antiriflusso sporco o non ermetico
- Pulire o sostituire l'antiriflusso
La temperatura di erogazione
diversa da quella impostata
- Il termostatico non è stato regolato
- Regolare il termostatico
- Temperatura dell'acqua calda
- Aumentare la temperatura acqua
calda tra 42 ºC e 60 ºC
Impossibile la regolazione
temperatura
- Unità di regolazione piena di
calcare
- Sostituire l'unità di regolazione
- In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato
ruotato di 180º
- Ruotare di 180º l'unita' di
regolazione
Tasto antiscottatura non funzionante - Molla difettosa - Pulire o sostituire la molla o il tasto
- Tasto con depositi calcarei
Rubinetto duro
- vitone di arresto danneggiato
- sostituire il vitone di arresto
Doccia / scarico gocciola
- Sporco o depositi nella sede della
guarnizione, vitone di arresto
danneggiato
- Pulire o sostituire il vitone di arresto
Montaggio (vedi pagg. 62)
9

Español
�
Indicaciones de seguridad
� Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
� El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
� Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
� Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.

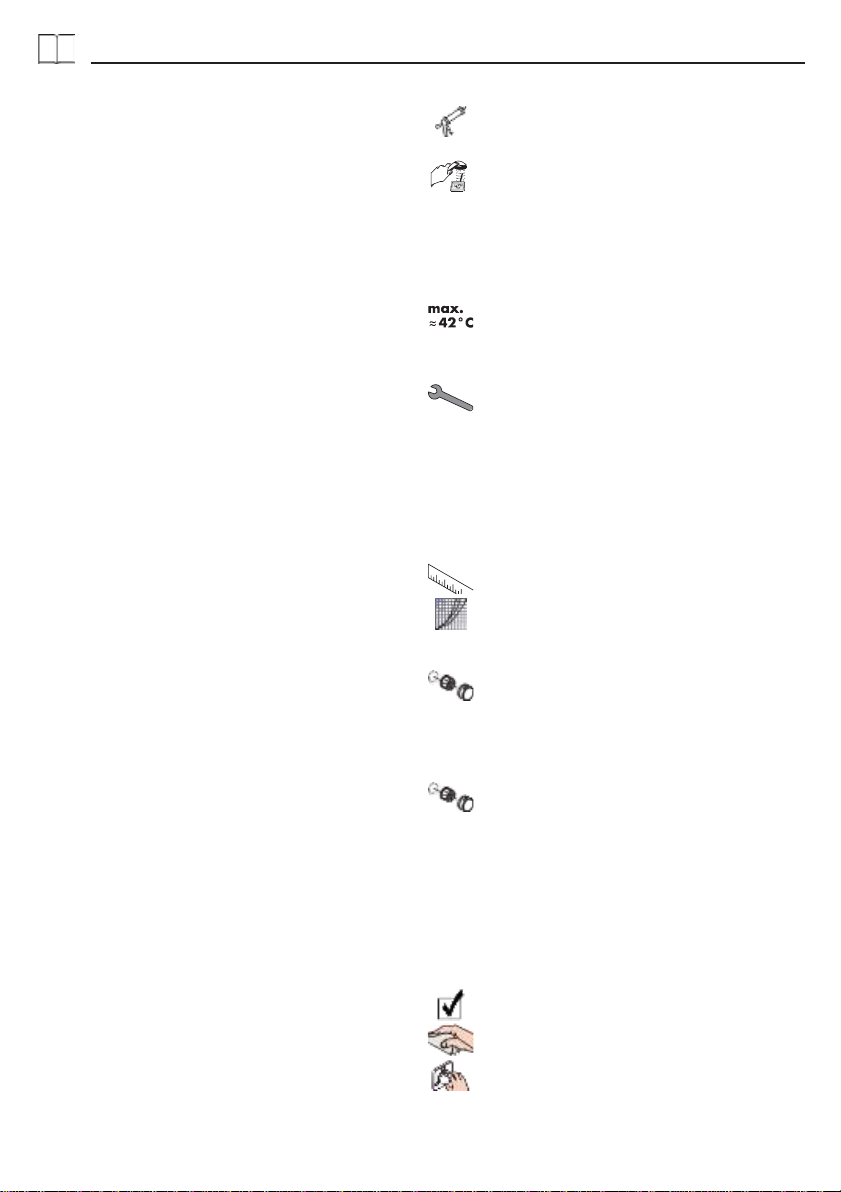

Datos técnicos
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 66)
Des pués del mont a je deber á compr obar se la t emper a -
tura del agua del termostato, en la salida del caño.
Una corrección se efectuará siempre y cuando la
temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del
termostato.
Safety Function (ver página 66)
Gracias al tope de temperatura se puede graduar la
temperatura máxima por ejemplo max. 42º C.
Mantenimiento (ver página 68)
• Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una
vez al año, por lo menos).
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse de
vez en cuando del extremo frío al extremo caliente.
Dimensiones (ver página 71)
Diagrama de circulación
(ver página 71)
caudal libre
Repuestos (ver página 72)
XXX = Acabados
000 = Cromado
250 = Brushed Gold-Optic
300 = Polished Redgold
Presión en servicio:
Presión recomendada en servicio:
Presión de prueba:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente:
Desinfección térmica:
• Seguro contra el retorno
max. 60°C
70°C / 4 min
• El producto ha sido concebido exclusivamente para
agua potable.
+
Opcional (ver página 73)
no incluido en el suministro
• Prolongación 22 mm #13593000
• Prolongación 22 mm #13597XXX
• Prolongación 22 mm #15597XXX
• Prolongación 25 mm #13595000
Marca de verificación
(ver página 80)
Limpiar (ver página 74)
Manejo (ver página 65)
10

Español
Problema
Causa
Solución
Sale poca agua
- presión insuficiente
- comprobar presión
- filtro del termoelemento sucio
- Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático
- Filtro de la teleducha sucio
- Limpiar / Cambiar filtro entre flexo
y teleducha
- elemento de filtro de la teleducha
sucio
- Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
- válvula antirretorno sucia o pierde
- limpiar / cambiar válvula
Temperatura del agua no corres-
ponde a lo marcado
- termostato no ha sido ajustado - ajustar termostato
- Temperatura del agua caliente
demasiado baja
- aumentar temperatura del agua
caliente a 42º - 60º C.
No es posible regular la temperatu-
ra
- Termoelemento calcificado o
- cambiar termoelemento
desgastado
- cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180º
- girar embellecedor en 180º
Botón de tope no funciona
- muelle defecto - Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
- botón lleno de cal
Llave de paso va duro
- montura dañada
- cambiar montura
Pierde permanentemente agua por
el caño
- Suciedad / Sedimentaciones en el
asiento de la llave, o llave dañada
- Limpiar/Cambiar llave de paso
Montaje (ver página 62)
11

Nederlands
�
Veiligheidsinstructies
� Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
� Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
� Kinderen en v olwassenen me t lic hameli jk e, g ees t e -
lijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
� Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
Technische gegevens
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 66)
Na montage dient de uitstroomtemperatuur van de
thermostaat gecontroleerd te worden. Een correctie is
noodzak eli jk als de aan he t t appunt g eme t en t emper a -
tuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 66)
Dankzijd de Safety Function kan de gewenste maximale
temperatuur van bijv. max. 42º C van te voren worden
ingesteld.
Onderhoud (zie blz. 68)
• Keerkleppen moeten volgens EN 806-5 regelmatig
en volgens plaatselijk geldende eisen op het
funktioneren gecontroleerd worden. (Tenminste een
keer per jaar)
• Om het soepel lopen van de regeleenheid te
garanderen moet de thermostaat van tijd tot tijd op
heel koud en heel warm worden ingesteld.
Maten (zie blz. 71)
Doorstroomdiagram (zie blz. 71)
vrije doorstroom
Service onderdelen (zie blz. 72)
XXX = Kleuren
000 = Verchroomd
250 = Brushed Gold-Optic
300 = Polished Redgold
Werkdruk: max.
Aanbevolen werkdruk:
Getest bij:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 60°C
Temperatuur warm water:
Thermische desinfectie:
70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
+
Toebehoren (zie blz. 73)
behoort niet tot het leveringspakket
• Verlengstuk 22 mm #13593000
• Verlengstuk 22 mm #13597XXX
• Verlengstuk 22 mm #15597XXX
• Verlengstuk 25 mm #13595000
Keurmerk (zie blz. 80)
Reinigen (zie blz. 74)
Bediening (zie blz. 65)
12

Nederlands
Storing
Oorzaak
Oplossing
Weinig water
- Druk te laag
- Druk controleren
- Vuilzeef van thermo-element
verstopt
- Vuilvangzeefjes en zeefjes van
regeleenheid reinigen
- Zeefdichting handdouche verstopt
- Zeefdichting handdouche reinigen
- filter handdouche verstopt
- Filter handdouche reinigen
Kruisstroom, warm water stroomt in
gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of
defect
- Terugslagkleppen reinigen dan
wel uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld
- Thermostaat instellen
- Temperatuur van warm water te
laag
- Warmwater toevoer verhogen min.
42ºC naar 60ºC
Temperatuur niet regelbaar
- regeleenheid verkalkt
- regeleenheid uitwisselen
- Bij nieuwe installaties: basisgarni-
tuur verkeerd aangesloten (moet
zijn koud rechts en warm links) of
180º gedraaid gemonteerd
- Functieblok 180º draaien
Safety Stop knop op thermostaat-
greep functioneert niet
- Veer defect - Veer en/of drukknop reinigen dan
wel uitwisselen
- Drukknop verkalkt
Kraan draait zwaar
- bovendeel beschadigd
- Bovendeel uitwisselen
Douche/uitloop lekt
- Vuil of verkalking op de zitting,
bovendeel beschadigd
- Bovendeel reinigen of omstelling
uitwisselen
Montage (zie blz. 62)
13

Dansk
�
Sikkerhedsanvisninger
� Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
� Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
� Børn som også voksne med fysiske, mentale og /
eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
� Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 66)
Efter monteringen skal termostatens udløbstemperatur
kontrolleres. Såfremt den målte vandtemperatur afviger
fra den på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Safety Function (se s. 66)
Takket være Safety varmtvands-begrænsningen kan
maksimaltemperaturen forudindstilles eksempel max.
42º C.
Service (se s. 68)
• Ifølge EN 806-5 skal gennmestrømningsbegrænsere
i overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør
termostaten fra tid til anden motioneres (stilles
skiftevis helt varm og helt kold).
Målene (se s. 71)
Gennemstrømningsdiagram
(se s. 71)
fri gennemstrømning
Reservedele (se s. 72)
XXX = Overflade
000 = Krom
250 = Brushed Gold-Optic
300 = Polished Redgold
Driftstryk:
Anbefalet driftstryk:
Prøvetryk:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 60°C
70°C / 4 min
Varmtvandstemperatur:
Termisk desinfektion:
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
+
Specialtilbehør (se s. 73)
ikke med i leveringsomfang
• Forlængersæt 22 mm #13593000
• Forlængersæt 22 mm #13597XXX
• Forlængersæt 22 mm #15597XXX
• Forlængersæt 25 mm #13595000
Godkendelse (se s. 80)
Rengøring (se s. 74)
Brugsanvisning (se s. 65)
14

Dansk
Fejl
Årsag
Hjælp
For lidt vand
- Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset
- Rengør smudsfangsi foran
termsotaten og på termostatele-
mentet
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Filterindsats bruser er snavset
- Rengør sien filterindsats bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller
utæt.
- Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede
temperatur
- Termostaten er ikke justeret
- Juster termostatenI
- For lav varmtvands-temperatur
- Forhøj varmtvands-temperaturen
fra 42ºC til 60ºC
Temperaturregulering ikke mulig
- katuschen er tilkalket
- Udskift katuschen
- Ved ny-installation er vandtilslutnin-
gen forbyttet (skal være koldt til
højre - varmt til venstre eller også
er grundkroppen drejet 180º)
- Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af
funktion
- Defekt fjeder - Rengør fjeder og trykknap eller
udskift delene
- Trykknappen tilkalket
Ventilen går trægt
- Beskadiget afspærrings-ventil
- Udskift afspærringsventilen
Bruser/kartud drypper
- Snavs eller kalk på pakningen,
beskadiget afspærringsventil
- Rengør afspærrings-ventil eller
udskift evt.
Montering (se s. 62)
15

Português
�
Avisos de segurança
� Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
� O produto só pode ser utilizado para fins de higiene
pessoal.
� Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
� Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 66)
É necessária correcção se a temperatura medida no
ponto de saída diferir da temperatura marcada na
escala.
Safety Function (ver página 66)
Graças à função de segurança pode-se regular a
temperatura máxima por exemplo max. 42ºC.
Manutenção (ver página 68)
• As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a EN 806-5 segundo
os regulamentos nacionais ou regionais (pelo menos
uma vez por ano).
• Para garantir um funcionamento suave do elemento
termostático é necessário de vez em quando rodar
totalmente o manípulo da termostática da posição
quente para a fria.
Medidas (ver página 71)
Fluxograma (ver página 71)
caudal livre
Peças de substituição
(ver página 72)
XXX = Acabamentos
000 = Cromado
250 = Brushed Gold-Optic
300 = Polished Redgold
Pressão de funcionamento:
Pressão de func. recomendada:
Pressão testada:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente:
Desinfecção térmica:
max. 60°C
70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
+
Acessórios especiais
(ver página 73)
não incluído no volume de fornecimento
• Crescente 22 mm #13593000
• Crescente 22 mm #13597XXX
• Crescente 22 mm #15597XXX
• Crescente 25 mm #13595000
Marca de controlo (ver página 80)
Limpeza (ver página 74)
Funcionamento (ver página 65)
16

Português
Falha
Causa
Solução
Água insuficiente
- Pressão não adequada
- Verificar a pressão da água
- Filtro do regulador sujo
- Limpar o filtro nas ligações de
água e no cartucho termostático
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Limpar o filtro entre o chuveiro e o
tubo flexível
- Filtro do vedante do chuveiro sujo
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a
misturadora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno,
substitua se necessário
A temperatura da água não
corresponde à temperatura
seleccionada
- A misturadora termos tática não
- Ajustar a misturadora termostática
foi ajustada
- Temperatura da água quente
muito baixa
- Aumentar a temperatura da água
quente para 42º C a 60º C.
Não é possível regular a temperatu- - Regulador da temperatura
- Limpar regulador da temperatura
ra
calcificado
- Para novas instalações: Corpo - Instalar o corpo virado 180º
instalado incorrectamente (deve
ser: fria direita, quente esquerda)
ou instalado com uma rotação de
180º
Botão de segurança não funciona
- Mola defeituosa - Limpar a mola e/ou o botão,
substitua se necessário
- Botão calcificado
Válvula de corte perra
- Unidade de corte danificada.
- Substituir unidade de corte
Duche/bica a pingar
- Sujidade ou sedimentação no
assento da válvula
- Limpar ou substituir a unidade de
corte
Montagem (ver página 62)
17

Polski
�
Wskazówki bezpieczeństwa
� Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
� Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
� Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
� Znaczne różnice ciśnień na dopływach ciepłeji
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 66)
Po ukończeniu montażu należy sprawdzić temperaturę
ciepłej wody na wylocie z termostatu. Korekta będzie
konieczna wtedy, gdy zmierzona temperatura na
wylocie różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 66)
Dzięki funkcji zabezpieczającej można przestawić
żądaną maksymalną temperaturę np. na maks. 42ºC.
Konserwacja (patrz strona 68)
• Zgodnie z normą EN 806-5, krajowymi i miejscowy-
mi przepisami, działanie zabezpieczeń przed
przepływem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu
do czasu należy go przekręcić na całkiem zimną i
na całkiem ciepłą wodę.
Wymiary (patrz strona 71)
Schemat przepływu
(patrz strona 71)
swobodny przepływ
Części serwisowe (patrz strona 72)
XXX = Kody kolorów
000 = Chrom
250 = Brushed Gold-Optic
300 = Polished Redgold
Ciśnienie robocze:
Zalecane ciśnienie robocze:
Ciśnienie próbne:
maks. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej:
Dezynfekcja termiczna:
maks. 60°C
70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
+
Wyposażenie specjalne
(patrz strona 73)
Nie jest częścią dostawy
• Przedłużka 22 mm #13593000
• Przedłużka 22 mm #13597XXX
• Przedłużka 22 mm #15597XXX
• Przedłużka 25 mm #13595000
Znak jakości (patrz strona 80)
Czyszczenie (patrz strona 74)
Obsługa (patrz strona 65)
18

Polski
Usterka
Przyczyna
Pomoc
Mała ilość wody
- Zbyt niskie ciśnienie zasilające
- Sprawdzić ciśnienie w instalacji
- Zabrudzone sitko przy wkładzie
termostatycznym
- Wyczyścić sitka przed termostatem
i we wkładzie termostatycznym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Zabrudzona uszczelka wkładką
filtra w prysznicu
- Oczyścić uszczelkę z wkładką
filtra pomiędzy prysznicem a
wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone
zabezpieczenie przed przepły-
wem zwrotnym
- Wyczyścić wzgl. wymienić
zabezpieczenie przed przepły-
wem zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
- Termostat nie został wyregulowany
- Przeprowadzić regulację
termostatu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody
ciepłej na 42ºC do 60ºC
Br ak możliwości r egulac ji t emper a -
tury
- Wkład termostatyczny zakamienio- - Wymienić wkład termostatyczny
ny
- Przy nowej instalacji niewłaściwie - Blok funkcyjny obrócić o 180º
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręce-
niem o 180º.
Złe funkcjonowanie przycisku
zabezpieczającego
- Uszkodzona sprężynka - Wyczyścić wzgl. wymienić
sprężynkę lub przycisk i lekko
nasmarować
- przycisk zakamieniony
Zawór pracuje z wysiłkiem
- Uszkodzony górny element
zamykający
- Wymienić górny element
zamykający
Wyciekająca woda z główki
prysznicowej lub wylewki
- Brud lub osady na gnieździe
uszczelniającym, uszkodzenie
górnego elementu zamykającego
- Oczyścić lub. wymienić element
zamykający
Montaż (patrz strona 62)
19

Česky
�
Bezpečnostní pokyny
� Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
� Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
� Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
� Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 66)
Po ukončení montáže se musí zkontrolovat teplota vody
vytékající z termostatu. Pokud se teplota změřená v
místě odběru liší od teploty nastavené na termostatu, je
nutné provést korekci.
Safety Function (viz strana 66)
Díky Safety Function je možné předem nastavit nejvyšší
požadovanou teplotu, např. max. 42ºC.
Údržba (viz strana 68)
• U zpětných ventilů se musí podle EN 806-5 v
souladu s národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl
by se termostat čas od času nastavit na úplně horkou
a úplně studenou vodu.
Rozmìry (viz strana 71)
Diagram průtoku (viz strana 71)
volný průtok
Servisní díly (viz strana 72)
XXX = Kód povrchové úpravy
000 = Chrom
250 = Brushed Gold-Optic
300 = Polished Redgold
Provozní tlak:
Doporučený provozní tlak:
Zkušební tlak:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 60°C
70°C / 4 min
Teplota horké vody:
Tepelná desinfekce:
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
+
Zvláštní příslušenství
(viz strana 73)
není součástí dodávky
• prodloužení 22 mm #13593000
• prodloužení 22 mm #13597XXX
• prodloužení 22 mm #15597XXX
• prodloužení 25 mm #13595000
Zkušební značka (viz strana 80)
Čištění (viz strana 74)
Ovládání (viz strana 65)
20
