Hans Grohe Novus 70 71050000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16 Novus 70
71050000

2Montage
siehe Seite 17
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung (siehe Seite 22)
Bedienung (siehe Seite 21)
Serviceteile (siehe Seite 20)
Maße (siehe Seite 19)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 19)
Dichtung #98996000
(siehe Seite 17)
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montage
voir pages 17
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
L e produit est exclusivement conçu pour de l'eau potable!
Français
Nettoyage (voir pages 22)
Instructions de service
(voir pages 21)
Pièces détachées (voir pages 20)
Dimensions (voir pages 19)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 19)
joint #98996000
(voir pages 17)
Accessoires en option (ne fait pas
partie de la fourniture)

3

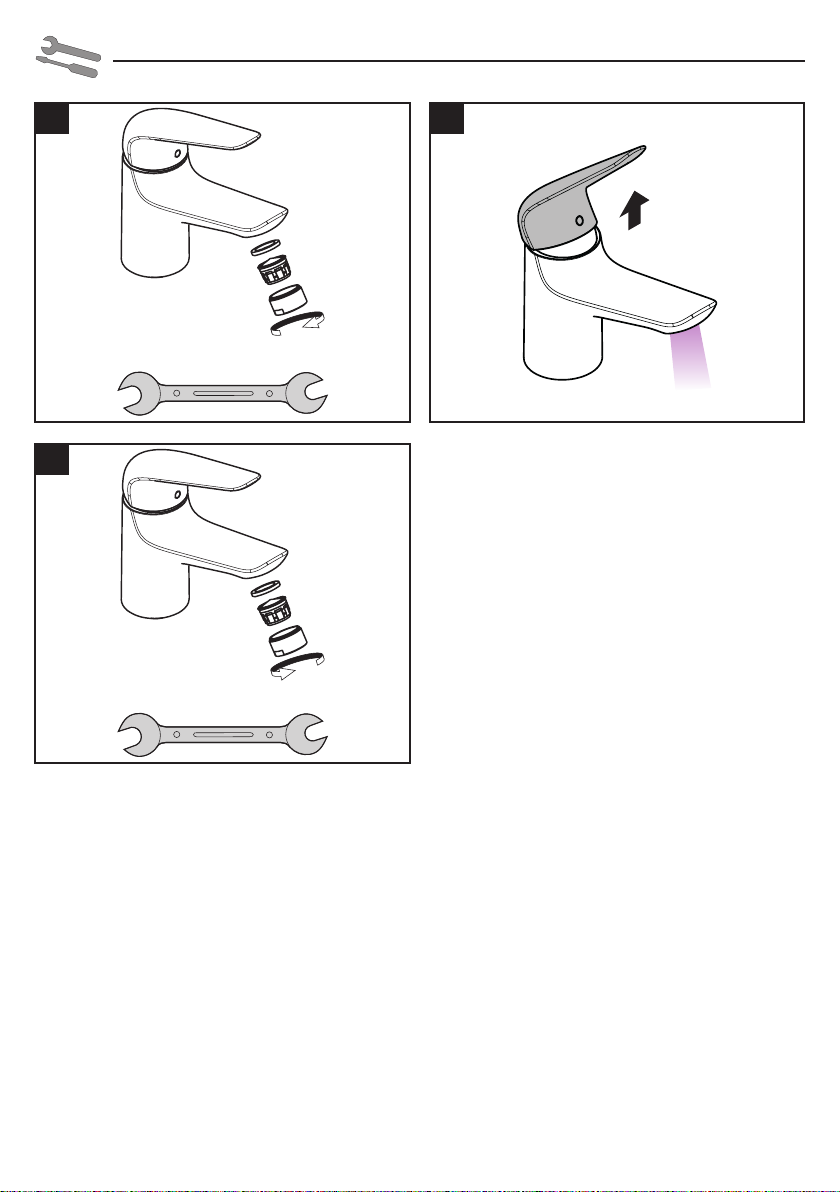

Assembly
see page 17
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
The product is exclusively designed for drinking water!
English
Cleaning (see page 22)
Operation (see page 21)
Spare parts (see page 20)
Dimensions (see page 19)
Do not use silicone containing acetic acid!

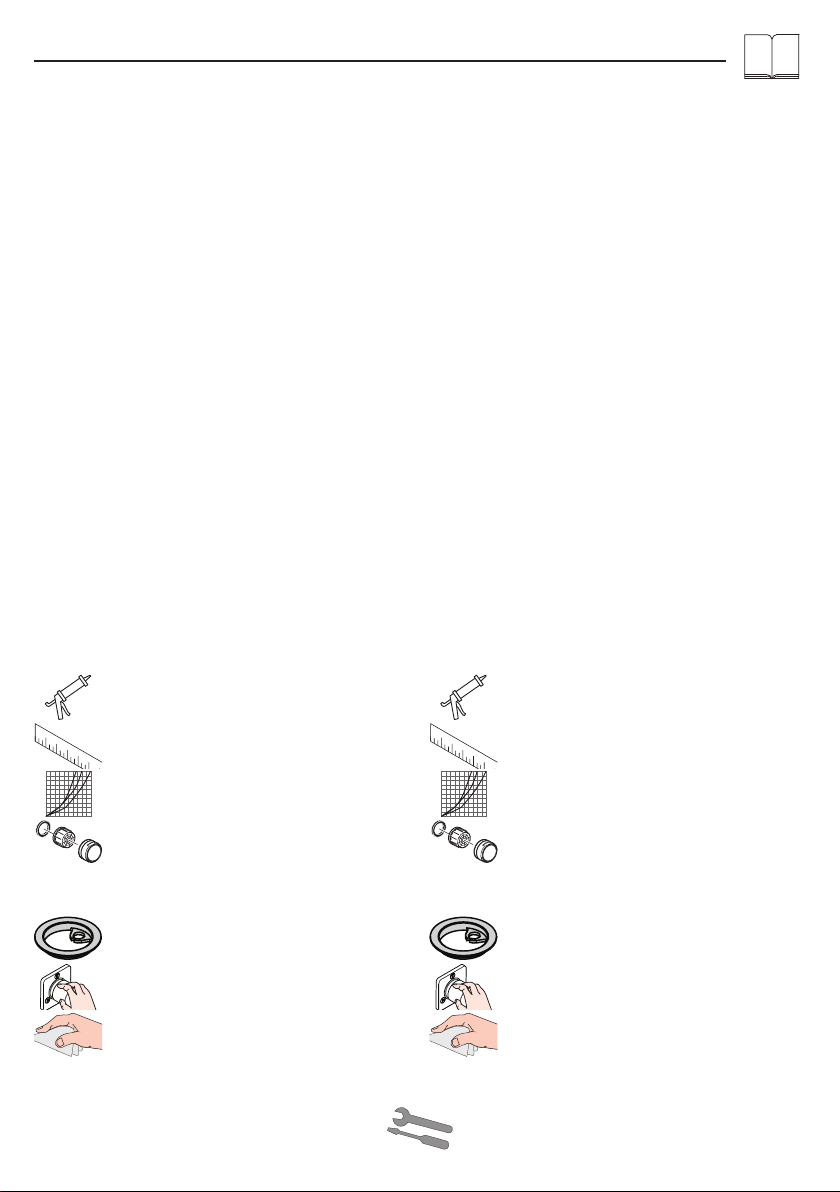

Symbol description
Flow diagram
(see page 19)
seal #98996000
(see page 17)
Special accessories (order as an
extra)
Montaggio
vedi pagg. 17
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Pulitura (vedi pagg. 22)
Procedura (vedi pagg. 21)
Parti di ricambio (vedi pagg. 20)
Ingombri (vedi pagg. 19)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 19)
guarnizione #98996000
(vedi pagg. 17)
Accessori speciali (non contenuto
nel volume di fornitura)

4Montaje
ver página 17
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
El producto ha sido concebido exclusivamente para
agua potable.
Español
Limpiar (ver página 22)
Manejo (ver página 21)
Repuestos (ver página 20)
Dimensiones (ver página 19)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 19)
Junta #98996000
(ver página 17)
Opcional (no incluido en el sumi-
nistro)
Montage
zie blz. 17
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (doorstroom-
begrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Reinigen (zie blz. 22)
Bediening (zie blz. 21)
Service onderdelen (zie blz. 20)
Maten (zie blz. 19)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 19)
dichting #98996000
(zie blz. 17)
Toebehoren (behoort niet tot het
leveringspakket)

5
Montering
se s. 17
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er udelukkende beregnet til drikkevand!
Dansk
Rengøring (se s. 22)
Brugsanvisning (se s. 21)
Reservedele (se s. 20)
Målene (se s. 19)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 19)
Pakning #98996000
(se s. 17)
Specialtilbehør (ikke med i leve-
ringsomfang)
Montagem
ver página 17
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativa-
mente a danos de transporte. Após a montagem não são
aceites quaisquer danos de transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas, enxagua-
das e verificadas de acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza (ver página 22)
Funcionamento (ver página 21)
Peças de substituição
(ver página 20)
Medidas (ver página 19)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma
(ver página 19)
Vedante #98996000
(ver página 17)
Acessórios especiais (não incluí-
do no volume de fornecimento)

6Montaż
patrz strona 17
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Czyszczenie (patrz strona 22)
Obsługa (patrz strona 21)
Części serwisowe (patrz strona 20)
Wymiary (patrz strona 19)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 19)
Uszczelka #98996000
(patrz strona 17)
Wyposażenie specjalne (Nie jest
częścią dostawy)
Montáž
viz strana 17
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Čištění (viz strana 22)
Ovládání (viz strana 21)
Servisní díly (viz strana 20)
Rozmìry (viz strana 19)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku
(viz strana 19)
těsnění #98996000
(viz strana 17)
Zvláštní příslušenství (není sou-
částí dodávky)

7
Montáž
viď strana 17
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Čistenie (viď strana 22)
Obsluha (viď strana 21)
Servisné diely (viď strana 20)
Rozmery (viď strana 19)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Diagram prietoku
(viď strana 19)
tesnenie #98996000
(viď strana 17)
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
安装
参见第页 17
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
该产品专为饮用水设计！
中文
清洗 (参见第页22)
操作 (参见第页21)
备用零件 (参见第页20)
大小 (参见第页19)
请勿使用含有乙酸的硅胶！
符号说明
流量示意图
(参见第页19)
垫圈#98996000
(参见第页17)
选装附件 (不在供货范围内)

8Монтаж
см. стр. 17
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет
повреждений при перевозке. После монтажа претензии
о возмещении ущерба за повреждения при перевозке
или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты
и проверены в соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Изделие предназначено исключительно для питьевой воды!
Русский
Очистка (см. стр. 22)
Эксплуатация (см. стр. 21)
Κомплеκт (см. стр. 20)
Размеры (см. стр. 19)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока
(см. стр. 19)
Уплотнение #98996000
(см. стр. 17)
Специальные принадлежно-
сти (не включено в объем поставки!)
Szerelés
lásd a oldalon 17
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás (lásd a oldalon 22)
Használat (lásd a oldalon 21)
Tartozékok (lásd a oldalon 20)
Méretet (lásd a oldalon 19)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 19)
Tömítés #98996000
(lásd a oldalon 17)
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)

9
Asennus
katso sivu 17
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart® (virta-
uksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Puhdistus (katso sivu 22)
Käyttö (katso sivu 21)
Varaosat (katso sivu 20)
Mitat (katso sivu 19)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 19)
Tiiviste #98996000
(katso sivu 17)
Erityisvaruste (ei kuulu toimituk-
seen)
Montering
se sidan 17
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Blandare seriemässigt med EcoSmart® (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkten är enbart avsedd för dricksvatten!
Svenska
Rengöring (se sidan 22)
Hantering (se sidan 21)
Reservdelar (se sidan 20)
Måtten (se sidan 19)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Flödesschema
(se sidan 19)
Packning #98996000
(se sidan 17)
Specialtillbehör (medföljer ej
leveransen)

10 Montavimas
žr. psl. 17
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Valymas (žr. psl. 22)
Eksploatacija (žr. psl. 21)
Atsarginės dalys (žr. psl. 20)
Išmatavimai (žr. psl. 19)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 19)
Tarpinė #98996000
(žr. psl. 17)
Specialūs priedai (nėra prideda-
ma)
Sastavljanje
pogledaj stranicu 17
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Čišćenje (pogledaj stranicu 22)
Upotreba (pogledaj stranicu 21)
Rezervni djelovi
(pogledaj stranicu 20)
Mjere (pogledaj stranicu 19)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 19)
brtva #98996000
(pogledaj stranicu 17)
Posebni pribor (Nije sadržano u
isporuci!)

11
Montajı
bakınız sayfa 17
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Temizleme (bakınız sayfa 22)
Kullanımı (bakınız sayfa 21)
Yedek Parçalar (bakınız sayfa 20)
Ölçüleri (bakınız sayfa 19)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı
(bakınız sayfa 19)
Conta #98996000
(bakınız sayfa 17)
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Montare
vezi pag. 17
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
Date tehnice
Bateria este dotată în serie cu EcoSmart® (limita-
tor de debit)
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produsul este destinat exclusiv pentru apă potabilă.
Română
Curăţare (vezi pag. 22)
Utilizare (vezi pag. 21)
Piese de schimb (vezi pag. 20)
Dimensiuni (vezi pag. 19)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Diagrama de debit
(vezi pag. 19)
Garnitură #98996000
(vezi pag. 17)
Accesorii opţionale (nu este inclus
în setul livrat)

12 Συναρμολόγηση
βλ. Σελίδα 17
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart®
(μειωτής ροής)
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Καθαρισμός (βλ. Σελίδα 22)
Χειρισμός (βλ. Σελίδα 21)
Ανταλλακτικά (βλ. Σελίδα 20)
Διαστάσεις (βλ. Σελίδα 19)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Διάγραμμα ροής
(βλ. Σελίδα 19)
Παρέμβυσμα #98996000
(βλ. Σελίδα 17)
Ειδικά αξεσουάρ (δεν περιλαμβά-
νεται στον παραδοτέο εξοπλισμό)
Montaža
glejte stran 17
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Tehnični podatki
Armatura je serijsko opremljena z EcoSmart®
(omejevalnikom pretoka)
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Čiščenje (glejte stran 22)
Upravljanje (glejte stran 21)
Rezervni deli (glejte stran 20)
Mere (glejte stran 19)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Diagram pretoka
(glejte stran 19)
Tesnilo #98996000
(glejte stran 17)
Poseben pribor (Ni vključeno)

13
Paigaldamine
vt lk 17
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Tehnilised andmed
Segistisari on toodetud koos EcoSmart® (veehul-
gapiirajaga)
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Puhastamine (vt lk 22)
Kasutamine (vt lk 21)
Varuosad (vt lk 20)
Mõõtude (vt lk 19)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Läbivooludiagramm
(vt lk 19)
tihend #98996000
(vt lk 17)
Spetsiaalne lisavarustus (ei
sisaldu komplektis)
Montāža
skat. lpp. 17
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Tehniskie dati
Jaucējkrāns tiek ražots kopā ar EcoSmart®
(caurteces ierobežotāju)
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Tīrīšana (skat. lpp. 22)
Lietošana (skat. lpp. 21)
Rezerves daļas (skat. lpp. 20)
Izmērus (skat. lpp. 19)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Caurplūdes diagramma
(skat. lpp. 19)
Blīve #98996000
(skat. lpp. 17)
Speciāli aksesuāri (komplektā
netiek piegādāts)

14 Montaža
vidi stranu 17
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Tehnički podaci
Ove armature imaju serijski ugrađen
EcoSmart® (ograničavač protoka vode)
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Čišćenje (vidi stranu 22)
Rukovanje (vidi stranu 21)
Rezervni delovi (vidi stranu 20)
Mere (vidi stranu 19)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Dijagram protoka
(vidi stranu 19)
Zaptivka #98996000
(vidi stranu 17)
Poseban pribor (Nije sadržano u
isporuci)
Montasje
se side 17
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Tekniske data
Armatur er standardmessig utstyrt med EcoS-
mart® (gjennomstrømningsbegrenser)
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produktet er utelukkende designet for drikkevann!
Norsk
Rengjøring (se side 22)
Betjening (se side 21)
Servicedeler (se side 20)
Mål (se side 19)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Gjennomstrømningsdiagram
(se side 19)
Pakning #98996000
(se side 17)
Ekstratilbehør (ikke med i leveran-
sen)

15
Монтаж
вижте стр. 17
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
Технически данни
Арматурата е оборудвана серийно с
EcoSmart® (ограничител на протичане)
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Почистване (вижте стр. 22)
Обслужване (вижте стр. 21)
Сервизни части (вижте стр. 20)
Размери (вижте стр. 19)
Не използвайте силикон, съдържащ оцет-
на киселина!
Описание на символите
Диаграма на потока
(вижте стр. 19)
Уплътнение #98996000
(вижте стр. 17)
Специални принадлежности
(не се съдържа в обема на доставка)
Montimi
shih faqen 17
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Të dhëna teknike
Rubineti është i pajisur si standard me
EcoSmart® (Kufizues qarkullimi)
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Pastrimi (shih faqen 22)
Përdorimi (shih faqen 21)
Pjesët e servisit (shih faqen 20)
Përmasat (shih faqen 19)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Diagrami i qarkullimit
(shih faqen 19)
Shtupa #98996000
(shih faqen 17)
Pajisje të posaçme (nuk përfshihet
në vëllimin e furnizimit)

16

17







•



•

•


®EcoSmart

1 
0,5 -0,1 
1,6 
)PSI 147 =10 =1


)22
)21
)20
)19




)19
#98996000
)17



17
SW 19 mm
(4 Nm)
SW 9 mm
Montage
1
3
2
1.
2.
6
5
4
(7 Nm)
Dichtung
98996000
> 4 mm
< 4 mm

18
Montage
SW 22 mm > 2 min
SW 22 mm
(2 Nm)
7
9
8

19
Durchflussdiagramm
Maße
Novus 70
71050000
184
419
149
max. 40
33
°
107
67
120
97
47
G3/8
Ø34
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
12EcoSmart®
EcoSmart®
1
2

20
Serviceteile
Novus 70
71050000
93197000
96338000
97406000
97209000
(M 37x1,5)
SW 30 mm
95140000
(M4x20)
SW 4 mm
92730000
97206000
SW 19 mm
98193000
(32x2)
98186000
(30x2)
92604000
(35x2)
95008000
97736000
13185000
(M24x1-
5 l / min)
SW 22 mm
98722000
96016000
(M8)
SW 11 mm
95966000
