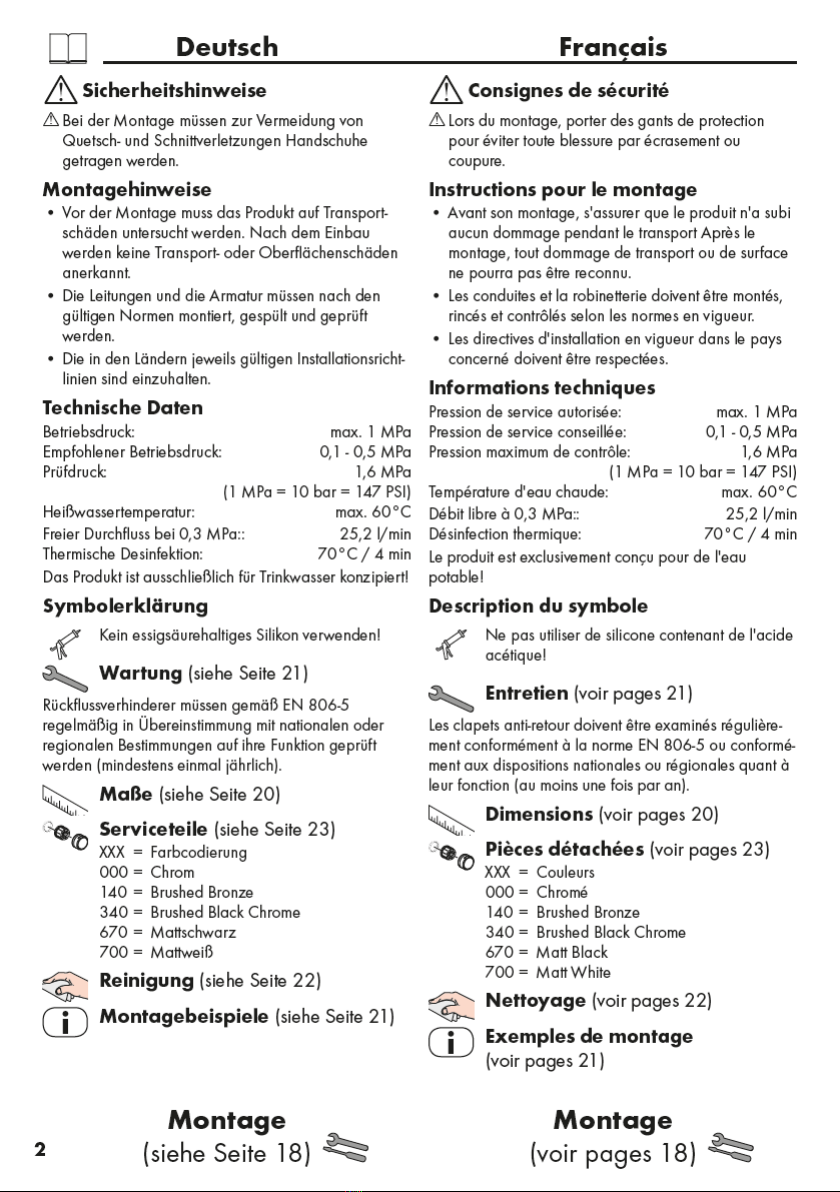

Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Safety Function (siehe Seite 64)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 ºC voreinstellen.

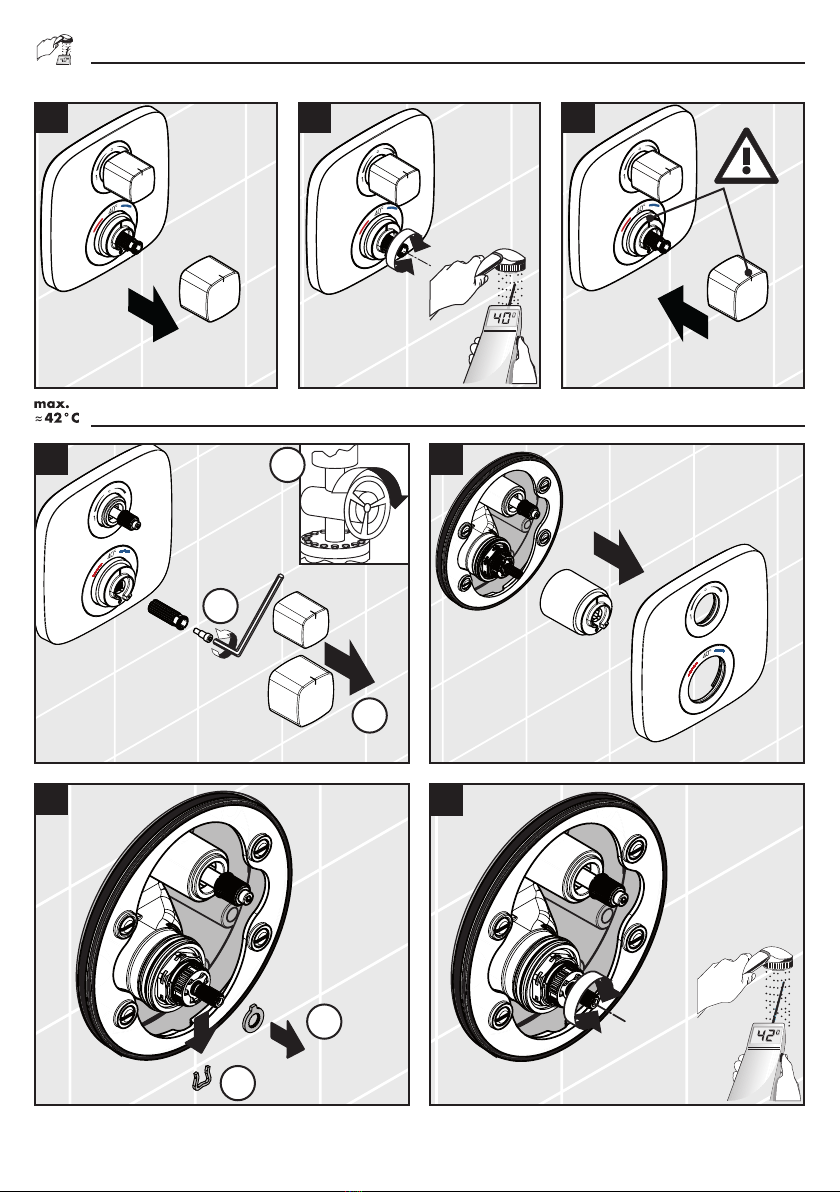

Justierung (siehe Seite 64)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Wartung (siehe Seite 66)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.

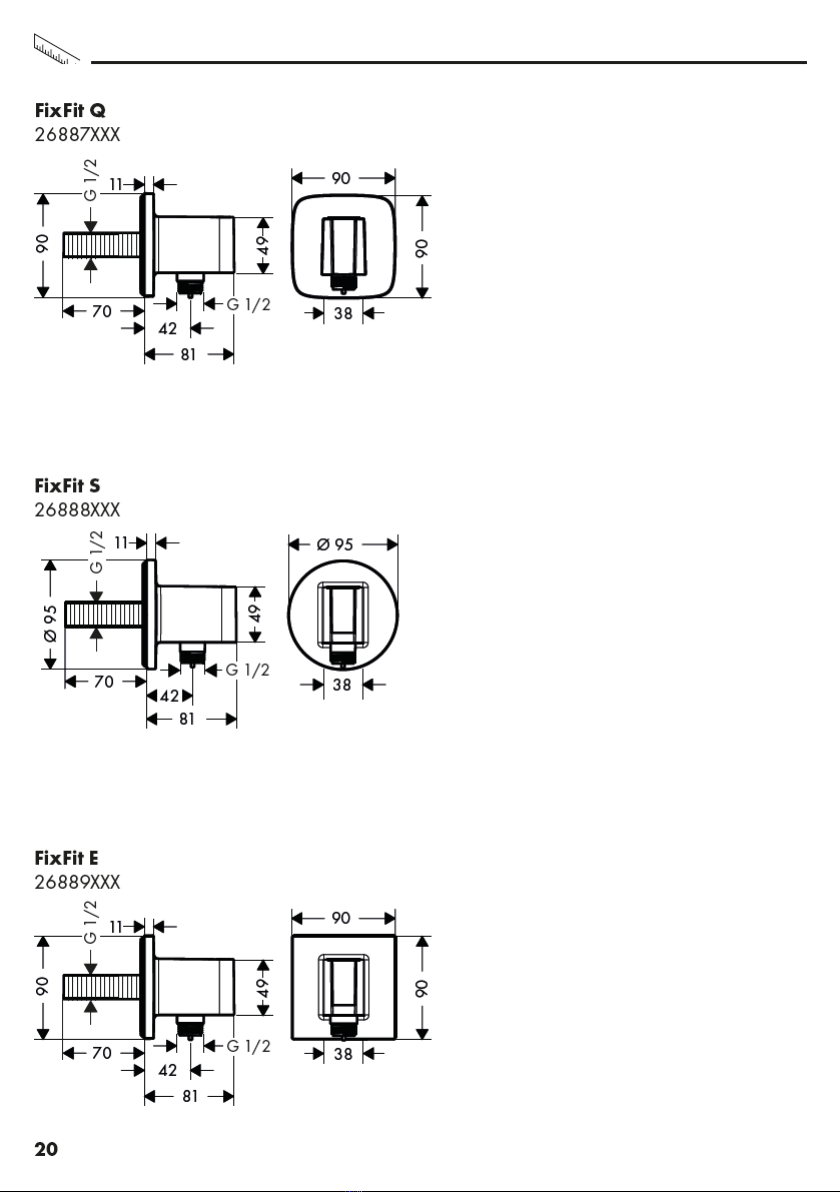

Maße (siehe Seite 70)
Durchflussdiagramm
(siehe Seite 71)
freier Durchfluss
 Abgang 1
 Abgang 2
Serviceteile (siehe Seite 72)
XXX = Farbcodierung
000 = Chrom
140 = Brushed Bronze
250 = Brushed Gold-Optic
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Mattschwarz
700 = Mattweiß
800 = Stainless Steel Optic
950 = Brushed Brass
990 = Polished Gold-Optic
Sonderzubehör (siehe Seite 73)
nicht im Lieferumfang enthalten
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer
Einbautiefe) #13593XXX, #13597XXX,
#15597XXX
• Ausgleichsset 1° #95521000
Reinigung (siehe Seite 69)
Bedienung (siehe Seite 78)
Prüfzeichen (siehe Seite 80)
+

3
Deutsch

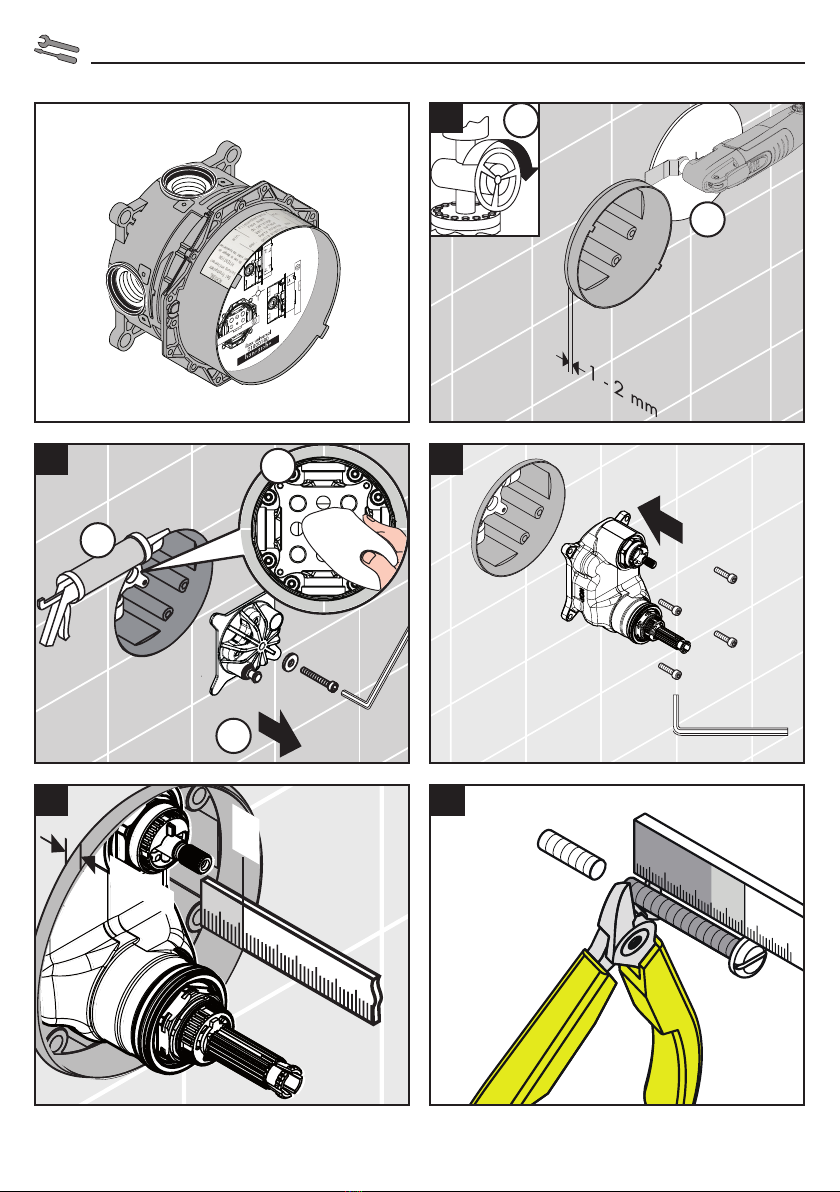

Montage (siehe Seite 62)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung der Brause ver-
schmutzt
- Filtereinsatz der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Filtereinsatz zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertempera-
tur
- Warmwassertemperatur erhöhen
auf 42 ºC bis 60 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
Umsteller undicht - Schmutz oder Ablagerungen auf
dem Dichtsitz
- Dichtsitz reinigen oder Umsteller
austauschen
Ventil schwergängig - Umsteller defekt - Umsteller austauschen

4

Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
• Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Safety Function (voir pages 64)
Grâce à la fonction Safety, il est possible de prérégler
la température maximale par exemple max. 42º C
souhaitée.
Etalonnage (voir pages 64)
Le montage terminé, contrôler la température de l’eau
puisée au mitigeur thermostatique. Un étalonnage est
nécessaire si la température de l’eau mitigée mesurée
au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Entretien (voir pages 66)
• Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 806-5 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.
Dimensions (voir pages 70)
Diagramme du débit
(voir pages 71)
débit libre
 Sortie 1
 Sortie 2
Pièces détachées (voir pages 72)
XXX = Couleurs
000 = Chromé
140 = Brushed Bronze
250 = Brushed Gold-Optic
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
700 = Matt White
800 = Stainless Steel Optic
950 = Brushed Brass
990 = Polished Gold-Optic
Accessoires en option
(voir pages 73)
ne fait pas partie de la fourniture
• jeu de rallonge 25 mm #13595000
• Rallonge de 22 mm (pour profondeur de
montage trop faible) #13593XXX,
#13597XXX, #15597XXX
• Set d'égalisation 1° #95521000
Nettoyage (voir pages 69)
Instructions de service
(voir pages 78)
Classification acoustique et débit
(voir pages 80)
+

5
Français
Montage (voir pages 62)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche
- Joint-filtre de douchette encrassé
- élément-filtre de douchette
encrassé
- Nettoyer le joint-filtre entre la
douchette et le flexible
- Nettoyer le élément-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec robi-
net fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 60ºC
Le réglage de la température n´est
pas possible
- Cartouche thermostatique
entartrée
- Changer la cartouche thermosta-
tique
- La pièce de base a une alimenta-
tion inversée (l´eau froide doit être
à droite et l´eau chaude à
gauche) ou elle est montée à
l´envers
- Montez le bloc de fonction à 180º
Bouton à pression du verrouillage
de sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
L´inverseur n´est pas étanche - Encrassement ou dépôt sur le siège
du joint
- Nettoyez le siège ou changez
éventuellement l´inverseur
Fonctionnement de la poignée
difficile
- Inverseur défectueux - Changez l´inverseur

6
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!
Safety Function (see page 64)
The desired maximum temperature for example max.
42º C can be pre-set thanks to the safety function.
Adjustment (see page 64)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
Maintenance (see page 66)
• The check valves must be checked regularly
according to EN 806-5 in accordance with national
or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Dimensions (see page 70)
Flow diagram (see page 71)
free flow
 Outlet 1
 Outlet 2
Spare parts (see page 72)
XXX = Colors
000 = Chrome Plated
140 = Brushed Bronze
250 = Brushed Gold-Optic
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
700 = Matt White
800 = Stainless Steel Optic
950 = Brushed Brass
990 = Polished Gold-Optic
Special accessories (see page 73)
order as an extra
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough) #13593XXX, #13597XXX,
#15597XXX
• levelling set 1° #95521000
Cleaning (see page 69)
Operation (see page 78)
Test certificate (see page 80)
+

7
English
Assembly (see page 62)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer
and on the MTC-thermo cartridge
- Shower filter seal dirty
- filter insert shower dirty
- Clean filter seal between shower
and hose
- Clean filter insert between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 ºC to 60 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned
through 180º
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button,
exchange if necessary
Diverter leaking - Dirt or sedimentation on valve seat. - Clean valve seat or exchange
diverter
Valve stiff - Diverter defective - Exchange diverter

8
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
• Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Safety Function (vedi pagg. 64)
Grazie alla funzione antiscottature Safety la temperatu-
ra massima per esempio max. 42º C desiderata è
facilmente regolabile.
Taratura (vedi pagg. 64)
Effettuata l’installazione del miscelatore termostatico
bisogna controllare la temperatura di uscita. La taratura
è necessaria quando la temperatura dell’acqua
misurata sul punto di prelievo non corrisponde a quella
fissata sul termostato.
Manutenzione (vedi pagg. 66)
• La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
• Per garantire la scorrevolezza dell’elemento di
regolazione, di tanto in tanto si dovrebbe regolare il
termostatico passando da tutto caldo a tutto freddo.
Ingombri (vedi pagg. 70)
Diagramma flusso (vedi pagg. 71)
portata libero
 Uscita 1
 Uscita 2
Parti di ricambio (vedi pagg. 72)
XXX = Trattamento
000 = Cromato
140 = Brushed Bronze
250 = Brushed Gold-Optic
330 = Polished Black Chrome
340 = Brushed Black Chrome
670 = Matt Black
700 = Matt White
800 = Stainless Steel Optic
950 = Brushed Brass
990 = Polished Gold-Optic
Accessori speciali (vedi pagg. 73)
non contenuto nel volume di fornitura
• Prolunga 25 mm #13595000
• Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al muro)
#13593XXX, #13597XXX, #15597XXX
• Elemento per la regolazione in altezza 1°
#95521000
Pulitura (vedi pagg. 69)
Procedura (vedi pagg. 78)
Segno di verifica (vedi pagg. 80)
+

9
Italiano
Montaggio (vedi pagg. 62)
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficien-
te
- Provare la pressione di erogazione
- Filtro dell'unità di regolazione
sporco
- Pulire/sostituire i filtri
- Guarnizione del filtro della doccia
sporca
- elemento di filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Pulire elemento di filtro tra doccia
e flessibile
Flusso incrociato; l'acqua calda
viene spinta nella tubatura acqua
fredda a rubinetteria chiusa o
viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione
diversa da quella impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda - Aumentare la temperatura acqua
calda tra 42 ºC e 60 ºC
Impossibile la regolazione
temperatura
- Unità di regolazione piena di
calcare
- Sostituire l'unità di regolazione
- In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato
ruotato di 180º
- Ruotare di 180º l'unita' di
regolazione
Tasto antiscottatura non funzionante - Molla difettosa
- Tasto con depositi calcarei
- Pulire o sostituire la molla o il tasto
Deviatore non ermetico - Sporco o depositi sulla sede di
tenuta
- pulire la sede della guarnizione o
sostituire il deviatore
Rubinetto duro - deviatore difettoso - sostituire deviatore

62
2.
3.
1. SW 5 mm
Silicone
SW 4 mm
(5 Nm)
3
1
2
5
X + 11
2.
1.
4
X
1 - 2 mm
0180018X
1
Montage Montage

63
6 7
40
°C
2
9
2
10
2.
40
°C
2
11a
1.
40
°C
2
11b
15708XXX 15758XXX
15714XXX
(0,1 Nm)
2
8
SW 3 mm
(1,5 Nm)
1.
2.
Silicone
Montage

64
1 2 3
z. B. 42° C
for example 42° C
2
3.
2.
SW 3 mm
2.
1.
2
1
3
2
4
1.
Justierung / Safety Function Justierung Safety Function
