Hans Grohe Flexaplus 58185 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя /
Инструкция по монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба /
Ръководство за монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16

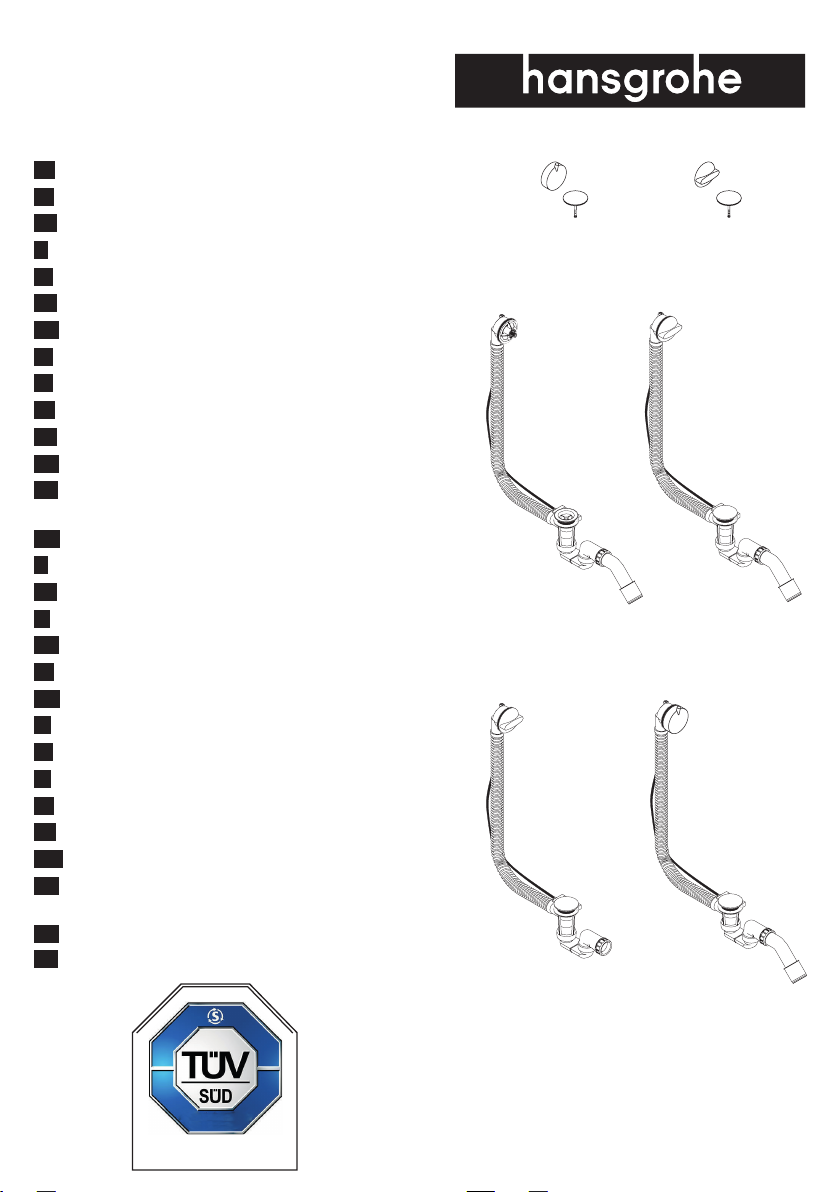

Flexaplus
58142000
Flexaplus
58140180
58141180
Flexaplus S
58186XXX
Flexaplus
58185XXX
Flexaplus
58150XXX
Flexaplus
58143XXX
Produktion überwacht
Bauart geprüt
Production monitored
Type tested
tuv-sud.com/ps-cert
Lesezeichen

2
Deutsch
Montage
(siehe Seite 18)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Der Ablauf muss spannungsfrei verlegt werden!
• Funktionsprüfung (siehe Seite 19, Abb. 8)
• Dichtheitsprüfung (siehe Seite 19, Abb. 9)
• 58150XXX, 58186XXX, 58186XXX: Durch Anwen-
dung des Stauelementes (Kunststoffeinsatzes) kann
die maximale Füllhöhe der Badewanne um ca.
25 mm erhöht werden. Es muss geprüft werden, dass
die Zulaufleistung nicht größer als die Überlaufleis-
tung ist!
Technische Daten
Ablaufleistung: 64 l/min
Überlaufleistung: 42 l/min
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 17)
Serviceteile (siehe Seite 22)
Reinigung (siehe Seite 24)
Bedienung (siehe Seite 22)
Prüfzeichen (siehe Seite 22)
Français
Montage
(voir pages 18)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Le vidage doit être monté sans aucune tension!
• Test de fonctionnement (voir pages 19, Fig. 8)
• Mise à l’épreuve pour l’étanchéité (voir pages 19,
Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: Grâce à l’
utilisation de l’ élément de retenue (barrage
synthétique) on pourra augmenter la hauteur de
remplissage de la baignoire jusqu’ à 25 mm. Il
faudra vérifier que le débit de l’ alimentation ne soit
pas supérieur à celui de l’ évacuation.
Informations techniques
Débit d'écoulement: 64 l/min
capacité d'évacuation: 42 l/min
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 17)
Pièces détachées (voir pages 22)
Nettoyage (voir pages 24)
Instructions de service
(voir pages 22)
Classification acoustique et débit
(voir pages 22)

3
English
Assembly
(see page 18)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The tub must be instal-led stressfree!

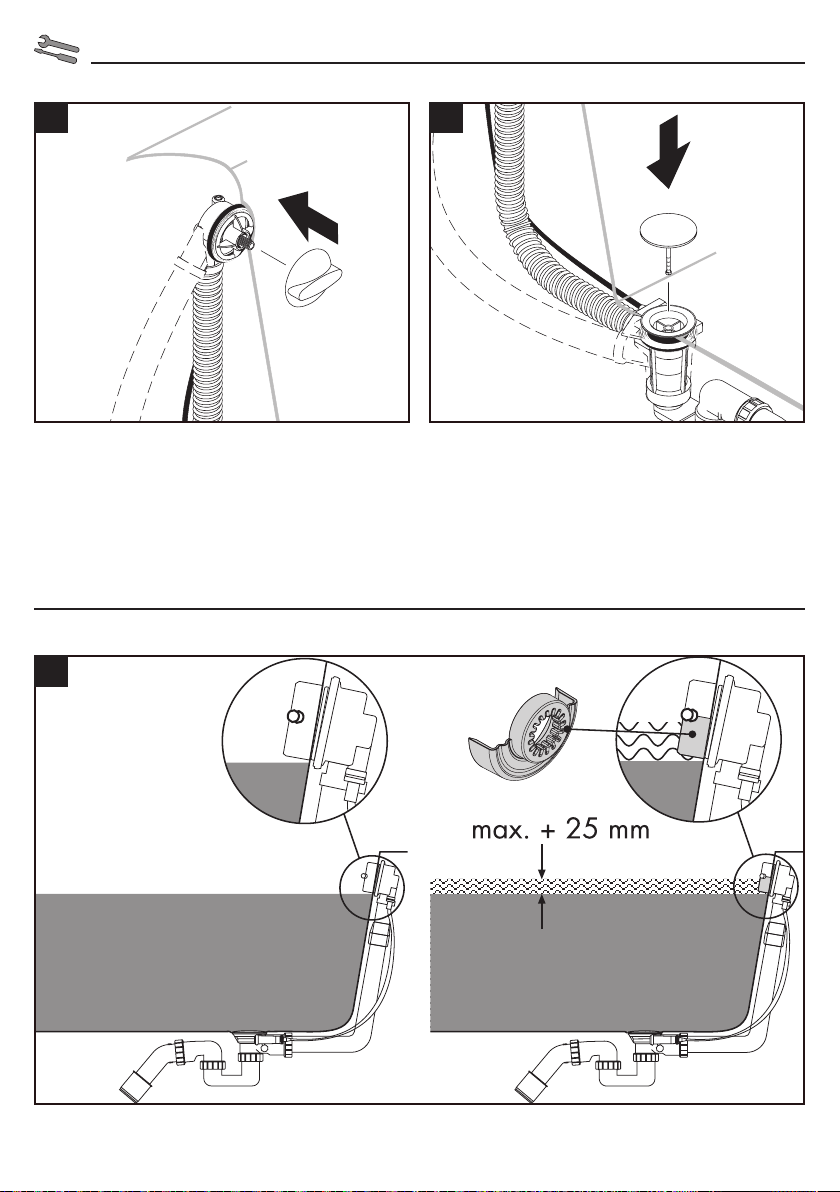

• Functional testing (see page 19, Fig. 8)
• Leakage test (see page 19, Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: By using the
dam element (synthetic insert) the maximum filling
height of the bath tub can be increased by up to
25 mm. However, one needs to check that the inflow
capacity does not exceed the overflow capacity.
Technical Data
Sequence power: 64 l/min
overflow capacity: 42 l/min
Symbol description
Do not use silicone containing acetic acid!

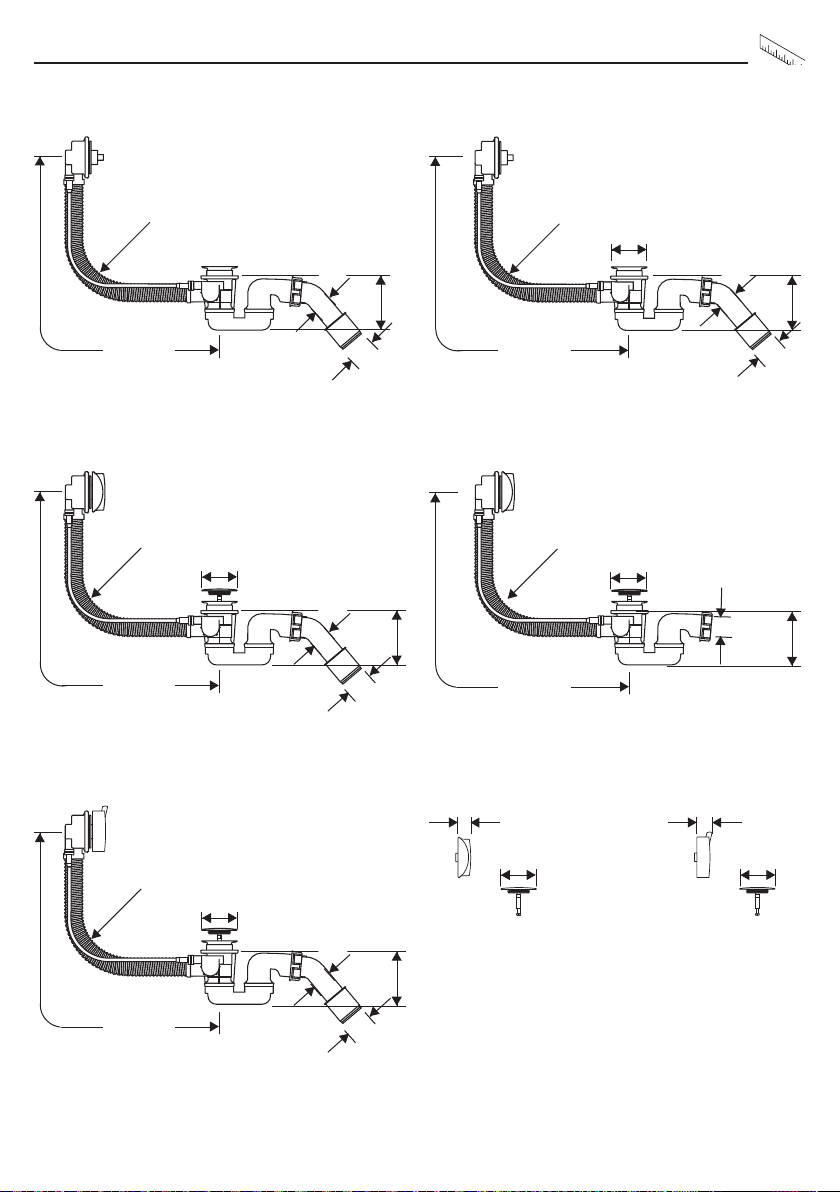

Dimensions (see page 17)
Spare parts (see page 22)
Cleaning (see page 24)
Operation (see page 22)
Test certificate (see page 22)
Italiano
Montaggio
(vedi pagg. 18)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• il tubo di scarico deve essere installato senza
impe-dimenti circostanti!
• Prova di funzionamento (vedi pagg. 19, Fig. 8)
• Test di tenuta (vedi pagg. 19, Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: l’utilizzo nelle
colonne di scarico di tubi in materie plastiche o
sintetiche inadeguati può causare alla funzione del
troppopieno un innalzamento di 25 mm. Si deve
verificare che la portata d’acqua non sia maggiore
della capacità del troppopieno.
Dati tecnici
Portata di scarico: 64 l/min
capacità del troppopieno: 42 l/min
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 17)
Parti di ricambio (vedi pagg. 22)
Pulitura (vedi pagg. 24)
Procedura (vedi pagg. 22)
Segno di verifica (vedi pagg. 22)

4
Español
Montaje
(ver página 18)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• El vaciador debe instalarse sin tensiones entre los
componentes!
• Comprobación de funcionamiento (ver página 19,
Fig. 8)
• Comprobación de estanqueidad (ver página 19, Fig.
9)
• 58150XXX, 58186XXX, 58186XXX: Mediante el uso
de este prolongador (de material acrilico) se puede
aumentar el llenado de la bañera 25mm más. Hay
que comprobar que el agua no supere la altura del
prolongador.
Datos técnicos
Capacidad de desagüe: 64 l/min
capacidad de rebose: 42 l/min
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 17)
Repuestos (ver página 22)
Limpiar (ver página 24)
Manejo (ver página 22)
Marca de verificación
(ver página 22)
Nederlands
Montage
(zie blz. 18)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• De afvoer moet vrij van spanning worden gelegd!
• Functietest (zie blz. 19, Afb. 8)
• Test op dichtheid (zie blz. 19, Afb. 9)
• 58150XXX, 58186XXX, 58186XXX: Door toepassing
van de grijze kunststof inzet kan de maximale
waterhoogte waarmee het bad kan worden gevuld
met 25 mm worden verhoogd. Vooraf moet worden
getest of de toevoercapaciteit niet groter is dan de
afvoercapaciteit.
Technische gegevens
Afvoercapaciteit: 64 l/min
overloopcapaciteit: 42 l/min
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 17)
Service onderdelen (zie blz. 22)
Reinigen (zie blz. 24)
Bediening (zie blz. 22)
Keurmerk (zie blz. 22)

5
Dansk
Montering
(se s. 18)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbet skal nedlægges uden spændinger!
• Funktionskontrol (se s. 19, Fig. 8)
• Lækage test (se s. 19, Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: Ved brug af
vandstandsforhøjerkappen (kunststof-halvmåne) kan
den maximale vandstand i badekarret forøges med
op til 25 mm. Vær dog opmærksom på, at ved brug
af denne vandstandsforhøjerkappe vil overløbskapa-
citeten blive reduceret, og det er derfor vigtigt, at
vandpåfyldningskapaciteten ikke overstiger
overløbskapaciteten.
Tekniske data
Afløbskapacitet: 64 l/min
overløbskapaciteten: 42 l/min
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 17)
Reservedele (se s. 22)
Rengøring (se s. 24)
Brugsanvisning (se s. 22)
Godkendelse (se s. 22)
Português
Montagem
(ver página 18)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• O escoamento tem que ser instalado sem tensão!
• Controlo de funcionamento (ver página 19, Fig. 8)
• Teste de vedação (ver página 19, Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: Através da
utilização do elemento de estanquicidade (peça
plástica), o nível máximo de água da banheira pode
ser aumentado até 25 mm. Deve ser verificado se a
capacidade de entrada de água não é superior à
capacidade de escoamento da mesma.
Dados Técnicos
Capacidade de escoamento: 64 l/min
capacidade de escoamento: 42 l/min
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 17)
Peças de substituição
(ver página 22)
Limpeza (ver página 24)
Funcionamento (ver página 22)
Marca de controlo (ver página 22)

6
Polski
Montaż
(patrz strona 18)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Odpływ musi być położony bez naprężeń!
• Sprawdzenie działania (patrz strona 19, Rys. 8)
• Kontrola szczelności (patrz strona 19, Rys. 9)
• 58150XXX, 58186XXX, 58186XXX: Przy użyciu
elementu spiętrzającego (wkładka z tworzywa
sztucznego) można zwiększyć maksymalną
wysokość napełnienia wanny o ok. 25 mm. Należy
zadbać o to, by wydajność dopływu nie była
większa niż wydajność przelewu.
Dane techniczne
Wydajność odpływu: 64 l/min
wydajność przelewu: 42 l/min
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 17)
Części serwisowe (patrz strona 22)
Czyszczenie (patrz strona 24)
Obsługa (patrz strona 22)
Znak jakości (patrz strona 22)
Česky
Montáž
(viz strana 18)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Odtok musí být instalován beznapěťově!
• Zkouška funkce (viz strana 19, Obr. 8)
• zkouška těsnosti (viz strana 19, Obr. 9)
• 58150XXX, 58186XXX, 58186XXX: Použitím
vzdouvacího prvku (vložka z umělé hmoty) je možno
zvýšit maximální naplnění vany o zhruba 25 mm.
Musí se však zjistit, zda výkon na přívodu není vyšší
než na přetoku.
Technické údaje
Výkon odtoku: 64 l/min
výkon na přetoku: 42 l/min
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 17)
Servisní díly (viz strana 22)
Čištění (viz strana 24)
Ovládání (viz strana 22)
Zkušební značka (viz strana 22)

7
Slovensky
Montáž
(viď strana 18)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Odtok musí byť inštalovaný beznapäťovo!
• Skúška funkcie (viď strana 19, Obr. 8)
• Skúška tesnosti (viď strana 19, Obr. 9)
• 58150XXX, 58186XXX, 58186XXX: Použitím
uzatváracieho prvku (plastová vložka) sa môže
zvýšiť maximálna výška naplnenia vane o asi
25 mm. Musí sa skontrolovať, že prítok nie je väčší
ako prepad!
Technické údaje
Výkon odtoku: 64 l/min
výdatnosť prepadu: 42 l/min
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 17)
Servisné diely (viď strana 22)
Čistenie (viď strana 24)
Obsluha (viď strana 22)
Osvedčenie o skúške (viď strana 22)
中文
安装
(参见第页18)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 地漏必须无应力铺设！
• 功能检查(参见第页19,第8)
• 漏水测试(参见第页19,第9)
• 58150XXX,58186XXX,58186XXX:通过使用挡板
元件（合成嵌件），浴盆的最高加水高度最多
可以增加25mm。但是，需要检查确定进水能
力不超过溢水能力。
技术参数
流出功率:64升/分钟
溢水槽:42升/分钟
符号说明
请勿使用含有乙酸的硅胶！
大小 (参见第页17)
备用零件 (参见第页22)
清洗 (参见第页24)
操作 (参见第页22)
检验标记 (参见第页22)

8
Русский
Монтаж
(см. стр. 18)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Прокладка отвода должна осуществляться без
нагрузки!
• Эксплуатационная проверка (см. стр. 19, рис. 8)
• Проверка плотности (см. стр. 19, рис. 9)
• 58150XXX, 58186XXX, 58186XXX: При использо-
вании закрывающего элемента (пластмассовая
вставка) максимальную высоту наполнения ванны
можно увеличить прибл. на 25 мм. Необходимо
убедиться в том, что производительность подвода
не превышает производительность перелива!
Технические данные
Перерабатывающая способность: 64 л/мин
производительность перепускного устройства: 42 л/
мин
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 17)
Κомплеκт (см. стр. 22)
Очистка (см. стр. 24)
Эксплуатация (см. стр. 22)
Знак технического контроля
(см. стр. 22)
Suomi
Asennus
(katso sivu 18)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Vedenpoisto on asennettava siten, että se ei jää
jännitykseen!
• Toimintatarkastus (katso sivu 19, kuva 8)
• Tiiviystarkastus (katso sivu 19, kuva 9)
• 58150XXX, 58186XXX, 58186XXX: Kylpyammeen
maksimia täyttökorkeutta voidaan lisätä 25 mm
käyttämällä patoelementtiä (muovinen sisuselement-
ti). Tällöin on tarkastettava, että tulevan veden määrä
ei ylitä ylivuotavan veden määrää!
Tekniset tiedot
Poistoteho: 64 l/min
ylivalumamäärä: 42 l/min
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 17)
Varaosat (katso sivu 22)
Puhdistus (katso sivu 24)
Käyttö (katso sivu 22)
Koestusmerkki (katso sivu 22)

9
Svenska
Montering
(se sidan 18)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avloppet måste läggas spänningsfritt!
• Funktionskontroll (se sidan 19, Bild 8)
• Kontrollera tätheten (se sidan 19, Bild 9)
• 58150XXX, 58186XXX, 58186XXX: Om ett
vattennivåfilter används (plastinsats) kan den
maximala fyllhöjden i karet ökas med ca. 25 mm.
Här måste det dock kontrolleras att inte inflödeseffek-
ten är större än överrinningseffekten!
Tekniska data
Tömningskapacitet: 64 l/min
överflödeseffekten: 42 l/min
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 17)
Reservdelar (se sidan 22)
Rengöring (se sidan 24)
Hantering (se sidan 22)
Testsigill (se sidan 22)
Lietuviškai
Montavimas
(žr. psl. 18)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• Išbėgimo vamzdžiai turi būti pakloti be įtampos!
• Veikimo patikrinimas (žr. psl. 19, Pav. 8)
• Sandarumo patikrinimas (žr. psl. 19, Pav. 9)
• 58150XXX, 58186XXX, 58186XXX: Naudojant
specialų sintetinį elementą galima padidinti
maksimalų vandens lygį vonioje apie 25 mm. Būtina
patikrinti ar įbėgančio vandens kiekis neviršija
išbėgančio kiekio.
Techniniai duomenys
Išėjimo reikšmė: 64 l/min
išbėgančio vandens kiekis: 42 l/min
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 17)
Atsarginės dalys (žr. psl. 22)
Valymas (žr. psl. 24)
Eksploatacija (žr. psl. 22)
Bandymo pažyma (žr. psl. 22)

10
Hrvatski
Sastavljanje
(pogledaj stranicu 18)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• Odvod se mora tako položiti da ne bude izložen
naprezanju!
• Provjera funkcioniranja (pogledaj stranicu 19, Sl. 8)
• Ispitivanje brtvljenja (pogledaj stranicu 19, Sl. 9)
• 58150XXX, 58186XXX, 58186XXX: Upotrebom
plastičnog umetka razina vode u kadi može se
povećati za oko 25 mm. Pritom treba paziti da
količina vode nije veća od dozvoljenog kapaciteta!
Tehnički podatci
Protok vode: 64 l/min
dozvoljeni kapacitet: 42 l/min
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 17)
Rezervni djelovi
(pogledaj stranicu 22)
Čišćenje (pogledaj stranicu 24)
Upotreba (pogledaj stranicu 22)
Oznaka testiranja
(pogledaj stranicu 22)
Türkçe
Montajı
(bakınız sayfa 18)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• Kanal gerilimsiz bir şekilde döşenmelidir!
• İşlev kontrolü (bakınız sayfa 19, Şekil 8)
• Sızdırmazlık kontrolü (bakınız sayfa 19, Şekil 9)
• 58150XXX, 58186XXX, 58186XXX: Yığılma elemanı
(plastik adaptör) kullanılarak banyo küvetinin
maksimum dolum yüksekliği yaklaşık 25 mm
yükseltilebilir. Besleme hattının taşma kapasitesinden
daha büyük olmadığı kontrol edilmelidir.
Teknik bilgiler
Çıkış gücü: 64 l/dak
taşma kapasitesi: 42 l/dak
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (bakınız sayfa 17)
Yedek Parçalar (bakınız sayfa 22)
Temizleme (bakınız sayfa 24)
Kullanımı (bakınız sayfa 22)
Kontrol işareti (bakınız sayfa 22)

11
Română
Montare
(vezi pag. 18)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Conducta de scurgere trebuie amplasată fără
tensionare!
• Verificarea funcţionării (vezi pag. 19, Fig. 8)
• Verificarea etanşeităţii (vezi pag. 19, Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: Prin utilizarea
elementului de blocare (element din material plastic)
puteţi să măriţi înălţimea maximă a apei în cada de
baie cu cca. 25 mm. Verificaţi ca debitul de intrare
să nu fie mai mare decât debitul deversorului!
Date tehnice
Capacitate de evacuare: 64 l/min
debit deversor: 42 l/min
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 17)
Piese de schimb (vezi pag. 22)
Curăţare (vezi pag. 24)
Utilizare (vezi pag. 22)
Certificat de testare (vezi pag. 22)
Ελληνικά
Συναρμολόγηση
(βλ. Σελίδα 18)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν
μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
• Η βαλβίδα εκροής δεν πρέπει να υποβάλλεται σε
τάσεις!
• Έλεγχος λειτουργίας (βλ. Σελίδα 19, εικ. 8)
• Έλεγχος στεγανότητας (βλ. Σελίδα 19, εικ. 9)
• 58150XXX, 58186XXX, 58186XXX: Η χρήση του
βοηθητικού στοιχείου (πλαστική προσθήκη) μπορεί
να αυξήσει το μέγιστο ύψος πλήρωσης της μπανιέ-
ρας κατά περ. 25 mm. Θα πρέπει να ελέγχεται εάν η
εισερχόμενη ροή νερού είναι μεγαλύτερη από την ροή
υπερχείλισης!
Τεχνικά Χαρακτηριστικά
Απόδοση απορροής: 64 l/min
ροή υπερχείλισης: 42 l/min
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διαστάσεις (βλ. Σελίδα 17)
Ανταλλακτικά (βλ. Σελίδα 22)
Καθαρισμός (βλ. Σελίδα 24)
Χειρισμός (βλ. Σελίδα 22)
Σήμα ελέγχου (βλ. Σελίδα 22)

12
Slovenski
Montaža
(glejte stran 18)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom
umivanja, vzdrževanja higiene in telesne nege.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki
veljajo v posamezni državi.
• Odtok je treba speljati brez napetosti!
• Funkcijsko preizkušanje (glejte stran 19, Sl. 8)
• Preverjanje tesnenja. (glejte stran 19, Sl. 9)
• 58150XXX, 58186XXX, 58186XXX: Z uporabo
zajezitvenega elementa (plastičnega vložka) lahko
maksimalno višino vode v kadi povišate za ca.
25 mm. Preveriti morate, da zmogljivost dotoka ni
večja od zmogljivosti preliva!
Tehnični podatki
Odtočna zmogljivost: 64 l/min
zogljivost preliva: 42 l/min
Opis simbola
Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!
Mere (glejte stran 17)
Rezervni deli (glejte stran 22)
Čiščenje (glejte stran 24)
Upravljanje (glejte stran 22)
Preskusni znak (glejte stran 22)
Estonia
Paigaldamine
(vt lk 18)
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
• Äravool peab olema paigutatud pingevabalt!
• Funktsiooni kontroll (vt lk 19, Joonis 8)
• Lekkekontroll (vt lk 19, Joonis 9)
• 58150XXX, 58186XXX, 58186XXX: Veetõkkeelemen-
di rakendamisel (kunstmaterjal) saab vanni maksi-
maalset täituvuskõrgust ca 25 mm võrra tõsta.
Jälgige, et juurdevool ei ületaks ülevoolu!
Tehnilised andmed
Äravooluvõimsus: 64 l/min
ülevool: 42 l/min
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat silikooni!
Mõõtude (vt lk 17)
Varuosad (vt lk 22)
Puhastamine (vt lk 24)
Kasutamine (vt lk 22)
Kontrollsertifikaat (vt lk 22)

13
Latvian
Montāža
(skat. lpp. 18)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standar-
tiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Notece ir jānovieto bez sprieguma!
• Funkcionalitātes pārbaude (skat. lpp. 19, Att. 8)
• Hermetizācijas pārbaude (skat. lpp. 19, Att. 9)
• 58150XXX, 58186XXX, 58186XXX: Izmantojot
aizsprosta elementu (sintētisks ieliktnis), var
paaugstināt maksimālo piepildīšanas augstumu
vannā apm. par 25 mm. Jāpārbauda, lai ieplūdes
jauda nepārsniegtu pārplūdes jaudu.
Tehniskie dati
Aizplūdes iespējas: 64 l/min
pārplūdes ierīces jauda: 42 l/min
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. lpp. 17)
Rezerves daļas (skat. lpp. 22)
Tīrīšana (skat. lpp. 24)
Lietošana (skat. lpp. 22)
Pārbaudes zīme (skat. lpp. 22)
Srpski
Montaža
(vidi stranu 18)
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje, tuširanje
i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
• Odvod se mora tako položiti da ne bude izložen
naprezanju!
• Provera funkcionisanja (vidi stranu 19, Sl. 8)
• Provera zaptivenosti (vidi stranu 19, Sl. 9)
• 58150XXX, 58186XXX, 58186XXX: Upotrebom
plastičnog umetka, nivo vode u kadi može se
povećati za oko 25 mm. Pritom treba paziti da
količina vode nije veća od kapaciteta kade!
Tehnički podaci
Kapacitet odvoda: 64 l/min
kapacitet kade: 42 l/min
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Mere (vidi stranu 17)
Rezervni delovi (vidi stranu 22)
Čišćenje (vidi stranu 24)
Rukovanje (vidi stranu 22)
Ispitni znak (vidi stranu 22)

14
Norsk
Montasje
(se side 18)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen
transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Avløpet skal installeres spenningsfritt!
• Funksjonskontroll (se side 19, Bilde 8)
• Pakningssjekk (se side 19, Bilde 9)
• 58150XXX, 58186XXX, 58186XXX: Ved hjelp av
oppdemmings-elementet (plastinnsats) er det mulig å
øke karets maksimale fyllhøyde med 25 mm. Man
må sjekke at den maksimale vanntilførselen ikke er
større enn overflytkapasitet!
Tekniske data
Avløpskapasitet: 64 l/min
overfyllingsfunksjon: 42 l/min
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 17)
Servicedeler (se side 22)
Rengjøring (se side 24)
Betjening (se side 22)
Prøvemerke (se side 22)
БЪЛГАРСКИ
Монтаж
(вижте стр. 18)
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане или
порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери
за транспортни щети. След монтажа не се
признават транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
• Отвеждането трябва да се полага без напреже-
ние!
• Функционална проверка (вижте стр. 19, фиг. 8)
• Проверка на плътността (вижте стр. 19, фиг. 9)
• 58150XXX, 58186XXX, 58186XXX: Като се
използва подпиращия елемент (пластмасова
вложка) максималната височина на пълнене на
ваната може да се повиши с около 25 мм. Трябва
да се провери, дали мощността на захранване не
е по-голяма от преливната мощност!
Технически данни
Мощност на изтичане: 64 л/мин
мощност на преливане: 42 л/мин
Описание на символите
Не използвайте силикон, съдържащ оцетна
киселина!
Размери (вижте стр. 17)
Сервизни части (вижте стр. 22)
Почистване (вижте стр. 24)
Обслужване (вижте стр. 22)
Контролен знак (вижте стр. 22)

15
Shqip
Montimi
(shih faqen 18)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet
për dëmtime nga transporti. Pas instalimit nuk do të
njihet asnjë dëmtim nga transporti ose dëmtim i
sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
• Dalja duhet montuar pa tension!
• Kontrolli i funksioneve (shih faqen 19, Fig. 8)
• Kontrolli se a rrjedh diku ujë (shih faqen 19, Fig. 9)
• 58150XXX, 58186XXX, 58186XXX: Me përdorimin e
elementit për evitimin e qarkullimit (kapaku plastik)
mund të rritet mbushja maksimale e vaskës edhe për
25 mm. Duhet kontrolluar që kapaciteti i hyrjes të
mos jetë më i lartë se kapaciteti i vendrrjedhjes së ujit
të tepërt!
Të dhëna teknike
Shkarkimi në dalje: 64 l/min
kapaciteti i vendrrjedhjes së ujit të tepërt: 42 l/min
Përshkrimi i simbolit
Mos përdorni silikon që në përbërje ka acid
acetik.
Përmasat (shih faqen 17)
Pjesët e servisit (shih faqen 22)
Pastrimi (shih faqen 24)
Përdorimi (shih faqen 22)
Shenja e kontrollit (shih faqen 22)


)18



. 
.

•
.

.
•
.
•
.
•
•,19
)8
•,19
)9
•:58150XXX, 58186XXX, 58186XXX


.25
.

/64 :
/42 :



)17
)22
)24
)22
)22

16
Magyar
Szerelés
(lásd a oldalon 18)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes
szabványoknak megfelelően kell felszerelni, öblíteni
és ellenőrizni
• Az egyes országokban érvényes installációs
irányelveket be kell tartani.
• A lefolyót feszülés mentesen kell lerakni!
• Működés ellenőrzése (lásd a oldalon 19, ábra 8)
• Tömítési próba (lásd a oldalon 19, ábra 9)
• 58150XXX, 58186XXX, 58186XXX: A gátelem
(műanyagbetét) segítségével a kád maximális töltési
magassága kb. 25 mm-el megemelhető. Ellenőrizni
kell, hogy a befolyó teljesítmény nem nagyobb, mint
a túlfolyó teljesítmény!
Műszaki adatok
Lefolyási teljesítmény: 64 l/perc
túlfolyó teljesítmény: 42 l/perc
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a oldalon 17)
Tartozékok (lásd a oldalon 22)
Tisztítás (lásd a oldalon 24)
Használat (lásd a oldalon 22)
Vizsgajel (lásd a oldalon 22)

17
58140180 58141180
58143XXX 58142000
Ø 50
103
Ø 40
max. 610
r = min. 100
max. 870
Ø 50
103
Ø 40
r = min. 100
Ø 70
max. 610
r = min. 100
Ø 50
103
Ø 40
max. 610
Ø 70
103
Ø 40
Ø 70
r = min. 100
58150XXX
max. 610
r = min. 100
Ø 50
103
Ø 40
Ø 70
58185XXX
Ø 70
26
58186XXX
30
Ø 70
MaßeMaße

18
1
2
4
3
5
Montage

19
Funktionsprüfung Dichtheitsprüfung
7
9
8
6
(5 Nm)
(5 Nm)
Montage

20
10
A
11
58150000 / 58150820 / 58150930 / 58186000 / 58186820 / 58186930
Montage
