Hans Grohe AXOR Citterio M 34420000 User manual

Montageanleitung
Citterio M
34620000

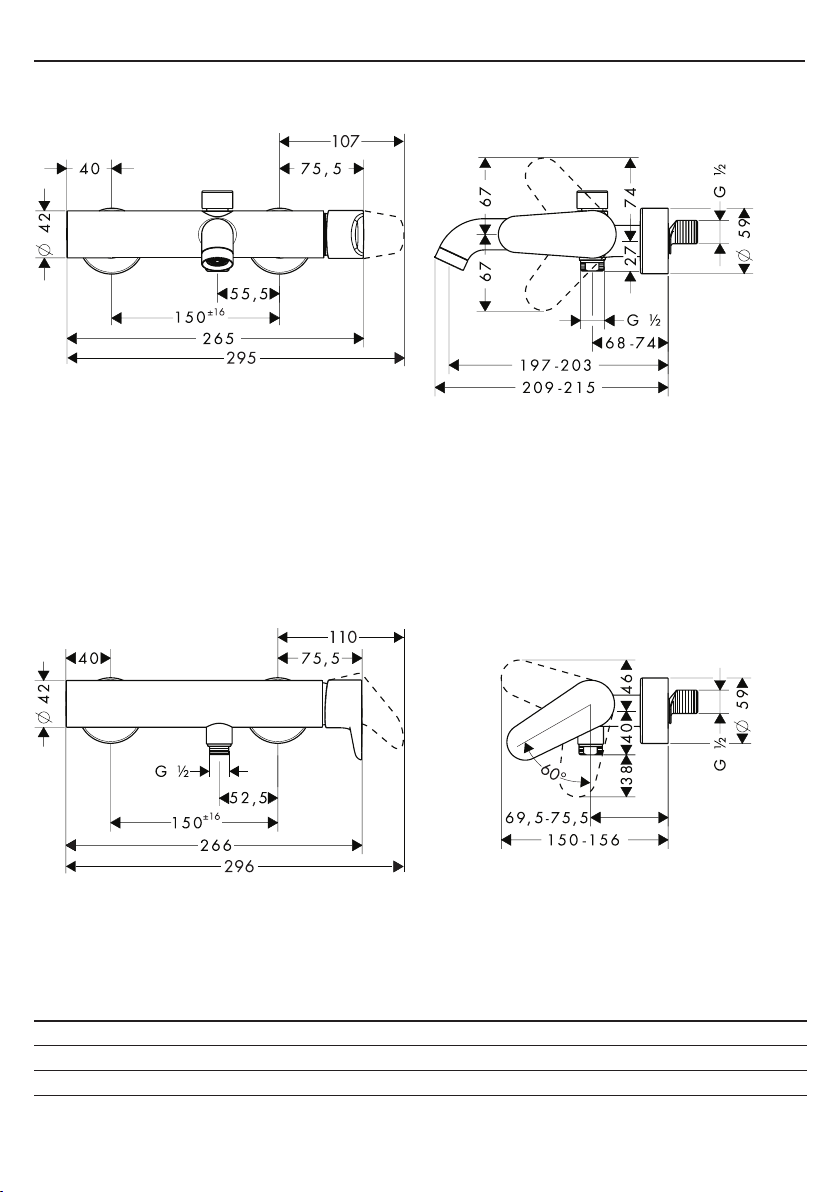

Citterio M
34420000


Citterio M
34420000
Citterio M
34620000
PA-IX DVGW SVGW NF ACS WRAS KIWA
3440000 9866/IIDB X X X
3460000 9699/IB X X X
Prüfzeichen / Classication acoustique et débit / Test certicate / Segno di verica /
Marca de vericación / Keurmerk / Godkendelse / Marca de controlo / Znak jakości

3
9
7
6
Citterio M
34420000
Citterio M
34620000
1
1.1
4
2
3
511
8
10
10
4
2
3
6
11
5
1
1.1
DIN 4109
PA-IX 9866/IIDB
34420000
DIN 4109
PA-IX 9699/IB
34620000

4
1.
.
Montage / Installation / Montaggio / Montaje / Montering / Montagem / Montaż
1.
.
1
3
5

6
4
1.
.
150
Silikon*

5
Montage / Installation / Montaggio / Montaje / Montering / Montagem / Montaż
7
Bedienung / Instructions de service / Operation / Procedura / Manejo / Bediening /
Brugsanvisning / Funcionamento / Obsługa
Silikon (essigsäurefrei!)
Silicone (sans acide acétique!)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)

6
Montage
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
1. Zulaueitungen fachgerecht durchspülen.
2. S - Anschlüsse montieren und ausrichten.
3. Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und Warmwasser-
anschlüssen müssen ausgeglichen werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemp.: 65° C
Anschlussmaße: 150 ± 16 mm
Anschlüsse G ½": kalt rechts - warm links
Durchussleistung: ca. 26 l/min 0,3 MPa
Eigensicher gegen Rückießen
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 15.
In Verbindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht notwendig.
Hansgrohe Einhandmischer können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Deutsch
Achtung!
Rückussverhinderer müssen gemäß DIN EN 1717 regel-
mäßig in Übereinstimmung mit nationalen oder regionalen
Bestimmungen (DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Serviceteile (siehe Seite 3)
1 Gri 34094000
1.1 Gristopfen 96762000
2 Kappe 96763000
3 Mutter 97209000
4 Kartusche kpl. 92730000
5 Rosette 96467000
6 S-Anschluss 96742000
7 Luftsprudler kpl. 97356000
8 Umsteller kpl. 94077000
9 Zugknopf 97355000
10 Rückussverhinderer DW 15 94074000
11 Schalldämpfer 96429000
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause versch-
mutzt
- Rückussverhinderer sitzt fest
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückussverhinderer austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedere Heißwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Drossel in Handbrause nicht aus-
gebaut
- Schmutzfangsiebe verschmutzt
- Rückussverhinderer sitzt fest
- Drossel aus Handbrause entfernen
- Schmutzfangsiebe reinigen / aus-
tauschen
- Rückussverhinderer austauschen

7
Montage
Attention! La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
1. Purger les conduites d'alimentation.
2. Monter les raccords.
3. Mettre les joints et visser le corps.
Il est conseillé d'équilibrer les pressions de l'eau chaude
et froide.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Teplota horké vody: max. 80° C
Température recommandée: 65°C
Raccordement G ½": froide à droite
chaudeàgauche
entr'axe 150±16
Débit à 0,3 MPa: 26 l/min
Avec dispositif anti-retour
Mitigeur avec limitation de la température: pour le
réglrage voir page 15.
Une limitation de la température n'est pas nécessaire quand
le mitigeur est alimenté par un chaue-eau instantané.
Les mitigeurs monocommandes Hansgrohe fonctionnent
Français
également en association à des chaue-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
Attention!
Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à leur fonction
(au moins une fois par an).
Pièces détachées (voir pages 3)
1 poignée 34094000
1.1 cache vis 96762000
2 capot sphérique 96763000
3 écrou 97209000
4 cartouche cpl. 92730000
5 rosace 96467000
6 Raccord-S 96742000
7 aérateur cpl. 97356000
8 inverseur cpl. 94077000
9 bouton d’inverseur 97355000
10 clapet anti-retour DW 15 94074000
11 silencieux 96429000
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-ltre de douchette encrassé
- Clapet anti-retour bloque
- Nettoyez le joint-ltre entre la
douchette et le exible
- Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Température d’eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal posi-
tionné
- Positionner le limiteur de tempéra-
ture
Le chaue-eau instantané ne
s´allume
- Limitation de douchette non démon-
tée
- Filtres encrassés
- Clapet anti-retour bloque
- Enlevez la limitation de douchette
- Nettoyez / changez les ltres
- Changez le clapet antiretour

8
English
Assembly
Attention! The tting must be installed, ushed and tested
after the valid norms.
1. Flush through the supply pipes.
2. Mount the S - unions and align them.
3. Fasten the mixer with the washers.
The hot and cold water supply’s should be of equal
pressures.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0.1 - 0.5 MPa
Test pressure: 1.6 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 16 mm
Connections G ½”: cold right - hot left
Rate of ow: approx. 26 l/min
Anti-pollution function
To adjust the hot water limiter on single lever mixers,
please see page 15.
No adjustment is necessary when using a continuous ow
water heater.
Hansgrohe single lever mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0.15 MPa.
Attention!
The non return valves must be checked regularly according
to DIN EN 1717 in accordance with national or regional
regulations (at least once a year).
Spare parts (see page 3)
1 handle 34094000
1.1 screw cover 96762000
2 ange 96763000
3 nut 97209000
4 cartridge cpl. 92730000
5 ange 96467000
6 S-unions 96742000
7 aerator cpl. 97356000
8 selector assy 94077000
9 diverter knob 97355000
10 non return valve DW 15 94074000
11 noise reduction 96429000
Fault Cause Remedy
Insucient water - Shower lter seal dirty
- Non return valve hasn’t moved back
- Clean lter seal between shower
and hose
- Exchange non return valves
Mixer sti - Cartridge defective, calcied - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t re-
moved
- Filter are dirty
-
Non return valve didn’t move back
- Remove ow limiter
- Clean the lter / exchange lter
- Exchange non return valves

9
Montaggio
Attenzione! La rubinetteria deve essere installata, pulita
e testata secondo le istruzioni riportate.
1. Collegare le uscite principali.
2. Montare i raccordi eccentrici.
3. Avvitare il rubinetto.
Attenzione!
Compensare le dierenze di pressione tra i collegamenti
dell'acqua fredda e dell'acqua calda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Distanza di raccordo: 150±16 mm
Raccordi: G ½"
Portata di erogazione: 26 l/min 0,3 MPa
Sicurezza antiriusso
Regolazione del limitatore di erogazione di acqua calde dei
miscelatori monocomando, vedere pagina 15.
In combinazione con le caldaie istantanee, il limitatore di
erogazione di acqua calda non è necessario.
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione del usso è almeno
di 0,15 MPa.
Italiano
Attenzione!
La valvola di non ritorno deve essere controllata rego-
larmente come da DIN EN 1717, secondo le normative
nazionali e regionali (almeno una volta all’anno).
Parti di ricambio (vedi pagg. 3)
1 maniglia 34094000
1.1 tappino 96762000
2 cappuccio 96763000
3 ghiera di ssaggio 97209000
4 cartuccia compl. 92730000
5 copertura 96467000
6 raccordi 96742000
7 rompigetto compl. 97356000
8 deviatore compl. 94077000
9 pomello deviatore 97355000
10 valvola antiriusso DW 15 94074000
11 sorbente acustico 96429000
Problema Possibile causa Rimedio
Scarsità d‘acqua - Guarnizione del ltro della doccia
sporca
- Valvola antiriusso non funziona cor-
rettamentet
- Pulire la guarnizione del ltro tra
doccia e essibile
- Sostituire la valvola antiriusso
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell‘acqua calda - Limitazione dell‘acqua calda rego-
lata male
- Regolare la limitazione dell’acqua
calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Filtri sporchi
- Valvola antiriusso non funziona cor-
rettamentet
- Smontare il limitatore di portata
dalla doccetta
- Pulire/sostituire i ltri
- Sostituire la valvola antiriusso

10
Montaje
Atención! El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
1. Purgar las tuberías de auencia.
2. Montar los racores excéntricos.
3. Montar el mezclador.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Racores excéntricos G ½": 150 ± 16 mm
Caudal máximo: 26 l/min 0,3 MPa
Seguro contra el retorno
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 15.
En combianción con calentadores instantáneos no es
necesario una limitación del caudal de agua caliente.
Los mezcladores Hansgrohe pueden ser utilizado junto con
calentadores continuos de agua que sean manejados de
manera hidráulica o térmica, siempre que la presión del
caudal ascienda a un mínimo de 0,15 MPa.
Español
Atención!
Las válvulas anti-retorno tienen que ser controladas regu-
larmente según la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales (una vez al
año, por lo menos).
Repuestos (ver página 3)
1 Mando 34094000
1.1 Tapón 96762000
2 Florón 96763000
3 Tuerca 97209000
4 Cartucho completo 92730000
5 Embellecedor 96467000
6 Acometida 96742000
7 Aireador completo 97356000
8 Inversor 94077000
9 Tirador inversor 97355000
10 Válvula antirretorno DW 15 94074000
11 Silenciador 96429000
Problema Causa Solución
Sale poca agua - ltro de la ducha sucio
- válvula anti-retorno cerrada
- llimpiar/cambiar ltros entre exo y
ducha
- cambiar válvula anti-retorno
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Temperatura del agua demasiado
baja no hay
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se enci-
ende
- no se ha quitado limitador de caudal
de la teleducha
- ltro de la ducha sucio
- válvula anti-retorno cerrada
- quitar limitador de caudal
- quitar limitador de caudal
- cambiar válvula anti-retorno

11
Montage
Let op! Leidingen doorspoelen volgens Norm. De meng-
kraan vervolgens monteren en controleren.
1. Toevoerleidingen vakkundig doorspoelen.
2. S - koppelingen monteren.
3. Met de vastzetmoeren het armatuur aandraaien.
Grote drukverschillen tussen de kouden warm wateraan-
sluitingen dienen vermeden te worden.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 16 mm
Aansluitingen G ½": koud rechts - warm links
Doorstroomcapaciteit: 26 l/min (0,3 MPa)
Beveiligd tegen terugstromen
Eéngreepsmengkranen met warmwaterbegrenzing, instel-
ling zie blz. 15.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Hansgrohe ééngreepsmengkranen kunnen samen met
hydraulisch en thermisch gestuurde geisers gebruikt worden
indien de uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
Attentie!
Keerkleppen moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)
Service onderdelen (zie blz. 3)
1 greep 34094000
1.1 greepstopje 96762000
2 afdekkap 96763000
3 moer 97209000
4 kardoes kompl. 92730000
5 rozet 96467000
6 aanslutningen 96742000
7 perlator kompl. 97356000
8 omstelling kompl. 94077000
9 trekknop 97355000
10 terugslagklep DW 15 94074000
11 slagdemper 96429000
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt
- Terugslagklep zit vast
- Zeefdichting handdouche reinigen
- Terugslagklep uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd in-
gesteld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Vuilzeef vverstopt
- Terugslagklep zit vast
- Begrenzer uit handdouche verwij-
deren
- Vuilvangzeef reinigen / uitwisselen
- Terugslagklep uitwisselen

1
Montering
Bemærk! Ifølge gældende regler, skal armaturet mon-
teres, skylles igennem og afprøves.
1. Spyl tilførselsledningene grundig.
2. Montér de ekxentriske forskruninger.
3. Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur.: 65° C
Tilslutningsmål: 150 ± 16 mm
Tilslutninger G ½": Ko l d t h ø j r e -
varmt venstre
Gennemstrømnigskapacitet: 26 l/min 0,3 MPa
Med indbygget kontraventil
Etgrebsarmaturer med varmtvandsbegrænsning, justering
se side 15.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Hansgrohe etgrebsarmaturer kan anvendes i forbindelse
med hydraulisk- og termiskstyrede gennemstrømnings-
vandvarmere ved et vandtryk på 0,15 MPa.
Dansk
Bemærk!
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves regelmæs-
sigt (mindst en gang om året).
Reservedele (se s. 3)
1 Greb 34094000
1.1 Dækknap til greb 96762000
2 Dækskive 96763000
3 Møtrik 97209000
4 Indmad 92730000
5 Roset 96467000
6 Eksenteranslutningen 96742000
7 Perlator kpl. 97356000
8 Omstiller 94077000
9 Trykknapp 97355000
10 Kontraventil DW 15 94074000
11 Støjdæmper 96429000
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Kontraventilen hænger
- Rengør sien mellem bruser og slange
- Udskift kontraventil
Grebet går trægt - Defekt kartusche - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskt kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er fork-
ert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Smudsfangsien er snavset
- Kontraventilen hænger
- Afmonter vandsparen i håndbruseren
- Rengør/udskift smudsfangsi
- Udskift kontraventil

13
Montagem
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
1. Purgue a canalização.
2. Colocar os excêntricos.
3. Fixar a misturadora aos excêntricos, com os ver-
dantes.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Distância entre eixos: 150 ± 16 mm
Ligações G ½”: fria à direita -
quente à esquerdas
Caudal a 0,3 MPa: aprox. 26 l/min
Função anti-retorno e anti-vácuo
Misturadora momocomando equipada com limitador
de temperatura (vide pàg.15).
Em combinação com caldeira ou esquentador instantâneo
o limitador de água quente não se aplica..
As misturadoras monocomando Hansgrohe podem ser
utilizadas com esquentadores (de controlo térmico ou
hidráulico) desde que a pressão de utilização seja, no
minimo, de 0,15 MPa.
Português
Atenção!
As válvulas anti-retorno devem ser vericadas regularmente
de acordo com a DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez por ano).
Peças de substituição (ver página 3)
1 Manípulo 34094000
1.1 Tampa de parafuso 96762000
2 Espelho 96763000
3 Porca 97209000
4 Cartucho (completo) 92730000
5 Espelho 96467000
6 Excêntrico esférico 96742000
7 Emulsor compl. 97356000
8 Inversor compl. 94077000
9 Manípulo do inversor 97355000
10 Válvula anti-retorno DW 15 94074000
11 Redutor de ruído 96429000
Falha Causa Solução
Água insuciente - Filtro do vedante do chuveiro sujo
- Válvula anti-retorno está presa
- Limpar o ltro entre o chuveiro e o
tubo exível
- Trocar a válvula anti-retorno
Misturadora perra - Cartucho defeituoso,calcicado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
O esquentador instantâneo não
funciona
- O limitador de caudal não foi re-
tirado
- Filtro sujo
- Válvula anti-retorno está presa
- Retirar o limitador de caudal
- Limpar/trocar o ltro
- Trocar a válvula anti-retorno

14
Polski
Usterka Przyczyna Pomoc
mała ilość wypływającej wody - zabrudzony ltr sitkowy w uchwycie
główki prysznicowej,
- za mocno osadzone zabezpiecze-
nie przepływu zwrotnego,
- oczyścić ltr sitkowy pomiędzy
główką prysznicową, a wę�em
prysznicowym,
- wymienić zabezpieczenie
przepływu zwrotnego,
cię�ka praca uchwytu armatury - defekt wkładu, osady kamienia
wapiennego, - wymiana wkładu,
armatura cieknie - defekt wkładu, - wymiana wkładu,
za niska temperatura ciepłej wody - złe ustawienie ograniczenia ciepłej
wody, - ustawić poprawnie ograniczenie ciepłej wody,
przepływowy podgrzewacz wody nie
załącza się - dławik przepływu nie został usunięty z główki prysznicowej,
- zabrudzenie ltrów sitkowych w
instalacji,
- za mocno osadzone zabezpiecze-
nie przepływu zwrotnego,
- usunąć dławik z główki pryszni-
cowej,
- oczyścić/ wymienić ltry,
- wymienić zabezpieczenie
przepływu zwrotnego,
Montaż
Uwaga! Armatura musi być zamontowana, przepłukana
i wypróbowana według obowiązujących norm.
1. Dokładnie przepłukać przewody doprowadzające.
2. Przyłącze typu S zamontować i nastawić.
3. Dokręcić armaturę z uszczelkami.
Znaczne ró�nice ciśnieñ na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Dane techniczne
Ciśnienie max.: 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Maksymalna temperatura wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Podłączenia: 150 ± 16 mm
Przyłącza ½”: Zimna prawo –
ciepła lewo
Przepływ 0.3 MPa: o.26 l/min
Zabezpieczenie przed przepływem zwrotnym
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 15.
W połączeniu z przepływowymi podgrzewaczami wody
blokada wody gorącej nie jest konieczna.
Mieszacze jednouchwytowe Hansgrohe mogą być stosowane
w połączeniu z przepływowymi podgrzewaczami wody,
sterowanymi hydraulicznie i termicznie, jeśli ciśnienie wody
wynosi min. 0.15 MPa.
Uwaga!
Zawory zwrotne muszą być, według normy DIN EN 1717
na regionalnych warunkach, kontrolowane (przynajmniej
raz w roku).
Części serwisowe (patrz strona 3)
1 Uchwyt 34094000
1.1 Korek maskujacy 96762000
2 Osłona 96763000
3 Nakrętka 97209000
4 Wkład kpl. 92730000
5 Rozeta 96467000
6
Przyłącze S 96742000
7 Napowietrzacz (perlator) 97356000
8 Przełącznik 94077000
9 Kulka przełącznika 97355000
10
Zabezpieczenie przepływu
zwrotnego DW 15
94074000
11 Tłumik dźwieków 96429000

15
1 3
4
5 6
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, ow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
7
SW 3 mm
SW 3 mm
 x
SW 3 mm

16

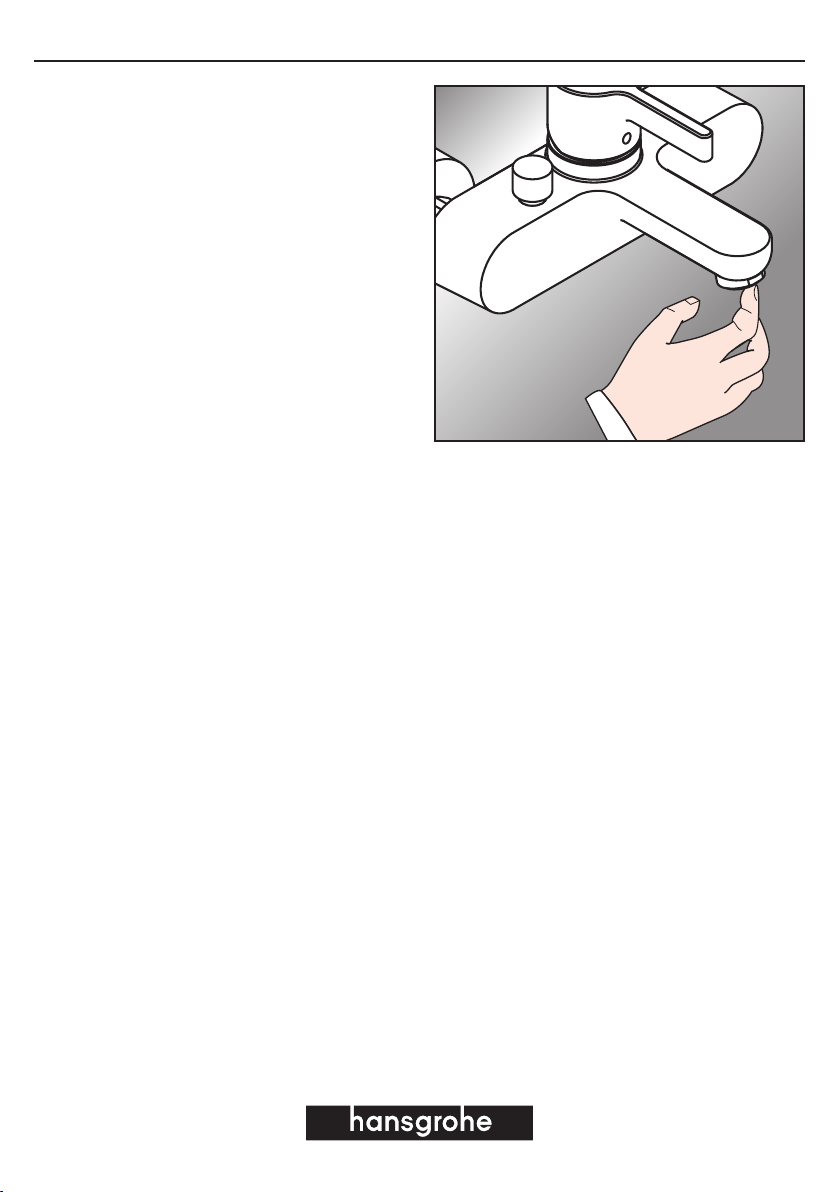

Reinigung/Nettoyage/Cleaning/Pulitura/Reinigen/Limpiar/Rengøring/Limpeza/Czyszczenie
Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
10/2008 9.04427.01
Mit QuickClean, der manuellen Reinigungsfunktion
können die Strahlformer durch einfaches rubbeln vom
Kalk befreit werden.
De plus, la pomme de douche est équipée de Quick-
Clean, le système anticalcaire manuel. Les dépôts de
calcaire s’enlèvent en frottant avec un doigt ou avec une
éponge sur les ouvertures de jets élastiques.
The QuickClean cleaning function only needs a small
manual rubover to remove the lime scale from the spray
channels.
Con QuickClean, la funzione anticalcare manuale, i
diusori del getto possone essere liberati da calcare
con un semplice stronamento.
QuickClean, la función de limpieza manual, permite
quitar la cal simplemente frotando los ejectores.
Met QuickClean, de handmatige reinigingsfunktie, kun-
nen de straalopeningen door het met de hand wegwri-
jven van kalk, gereinigd worden.
Med QuickClean, den manuelle rengøringsfunktion
kan strålekanalerne let renses for kalk - der skal blot
gnubbes!
O sistema de limpeza QuickClean requer apenas uma
ligeira passagem com a mão para remover os depósitos
de calcáreo dos jactos.
Funkcja QuickClean wymaga jedynie delikatnego potar-
cia dłonią, aby usunąć ewentualne osady kamienia
wapiennego.
QUICK
CLEAN
