Hans Grohe Focus Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30
Focus
31940000
Focus
31960000
Focus
31943000
Focus
31963000
Focus Care
31916000

Montage siehe Seite 31
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Hansgrohe Armaturen können in Verbindung mit hyd-
raulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Prüfzeichen (siehe Seite 40)
Bedienung (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 37)
Maße (siehe Seite 36)
Reinigung
siehe beiliegende Broschüre.
Justierung
Einhandmischer mit Warmwasserbe-
grenzung, Justierung siehe Seite 34. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Symbolerklärung
Serviceteile (siehe Seite 38)
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 40)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Störung Ursache Abhilfe
Wenig Wasser -Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen / aus-
tauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
2

Montage voir page 31
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Les mitigeurs Hansgrohe fonctionnent également en asso-
ciation à des chauffe-eau à commande hydraulique ou
thermique à condition que la pression soit au minimum
de 0,15 MPa.
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Classification acoustique et
débit (voir page 40)
Instructions de service (voir page
35)
Diagramme du débit
(voir page 37)
Dimensions (voir page 36)
Nettoyage
voir la brochure ci-jointe.
Etalonnage
Mitigeur avec limitation de la température:
voir la page 34 pour le réglage. Une limita-
tion de la température n'est pas recomman-
dée quand le mitigeur est alimenté par un
chauffe-eau instantané.
Description du symbole
Pièces détachées (voir pages 38)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Entretien (voir page 40)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Dysfonctionnement Origine Solution
Pas assez d´eau -Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal posi-
tionné
-Positionner le limiteur de tempé-
rature
La chauffe-eau instantané ne
s'allume pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour
3

Assembly see page 31
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Safety against backflow
Hansgrohe mixers can be used together with hydrauli-
cally and thermically controlled continuous flow heaters
if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
Test certificate (see page 40)
Operation (see page 35)
Flow diagram
(see page 37)
Dimensions (see page 36)
Cleaning
see enclosed brochure.
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 34. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Symbol description
Spare parts (see page 38)
Do not use silicone containing acetic acid!
Maintenance (see page 40)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Fault Cause Remedy
Insufficient water -Shower filter seal dirty -Clean filter seal between shower
and hose
-check valve hasn't moved back -Exchange check valves
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
4

Montaggio vedi pagg. 31
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Segno di verifica (vedi pagg. 40)
Procedura (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 37)
Ingombri (vedi pagg. 36)
Pulitura
vedi il prospetto accluso.
Taratura
Per la regolazione del limitatore di erogazio-
ne di acqua calda dei miscelatori mono-
comando, vedi Pagina 34. Un limitatore di
erogazione di acqua calda in combinazione
con le caldaie istantanee non è consiglia-
bile.
Descrizione simbolo
Parti di ricambio (vedi pagg. 38)
Non utilizzare silicone contenente acido
acetico!
Manutenzione (vedi pagg. 40)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
Problema Possibile causa Rimedio
Scarsità d'acqua -Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell'acqua calda -Limitazione dell'acqua calda rego-
lata male
-Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
5

Montaje ver página 31
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
Los mezcladores Hansgrohe pueden ser utilizados junto
con calentadores continuos de agua que sean mane-
jados de manera hidráulica o térmica, siempre que la
presión en servicio ascienda a un mínimo de 0,15 MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
Marca de verificación (ver pági-
na 40)
Manejo (ver página 35)
Diagrama de circulación
(ver página 37)
Dimensiones (ver página 36)
Limpiar
ver el folleto adjunto.
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 34. En combianción con
calentadores instantáneos no es recomenda-
ble limitar el caudal de agua caliente.

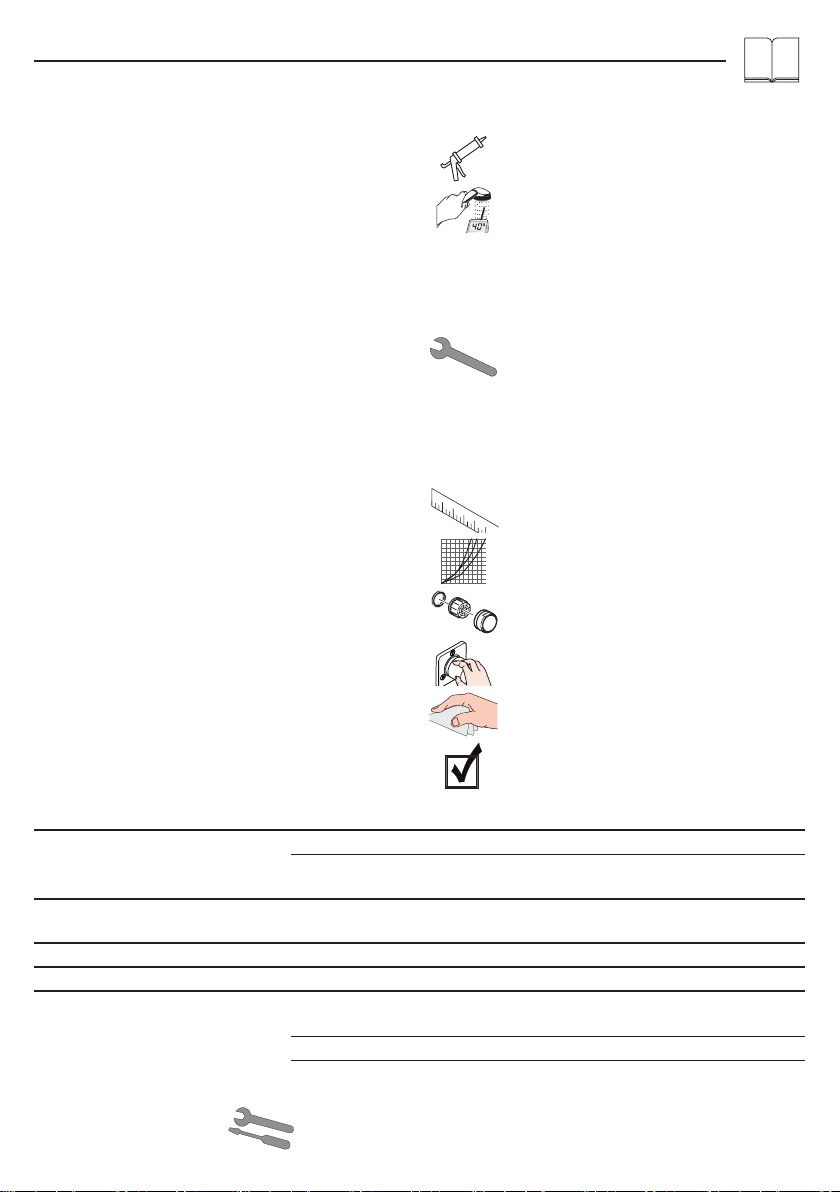

Descripción de símbolos
Repuestos (ver página 38)
No utilizar silicona que contiene ácido
acético!
Mantenimiento (ver página 40)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Problema Causa Solución
Sale poca agua -Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua caliente
demasiado baja
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de cau-
dal de la teleducha
-quitar limitador de caudal
-Filtros sucios -limpiar/cambiar filtros
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
6

Montage zie blz. 31
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Keurmerk (zie blz. 40)
Bediening (zie blz. 35)
Doorstroomdiagram
(zie blz. 37)
Maten (zie blz. 36)
Reinigen
zie bijgevoegde brochure.
Instellen
Eéngreepsmengkranen met warmwaterbe-
grenzing, instelling zie blz. 34. In combina-
tie met geisers wordt een warmwaterbegren-
zing niet aanbevolen.

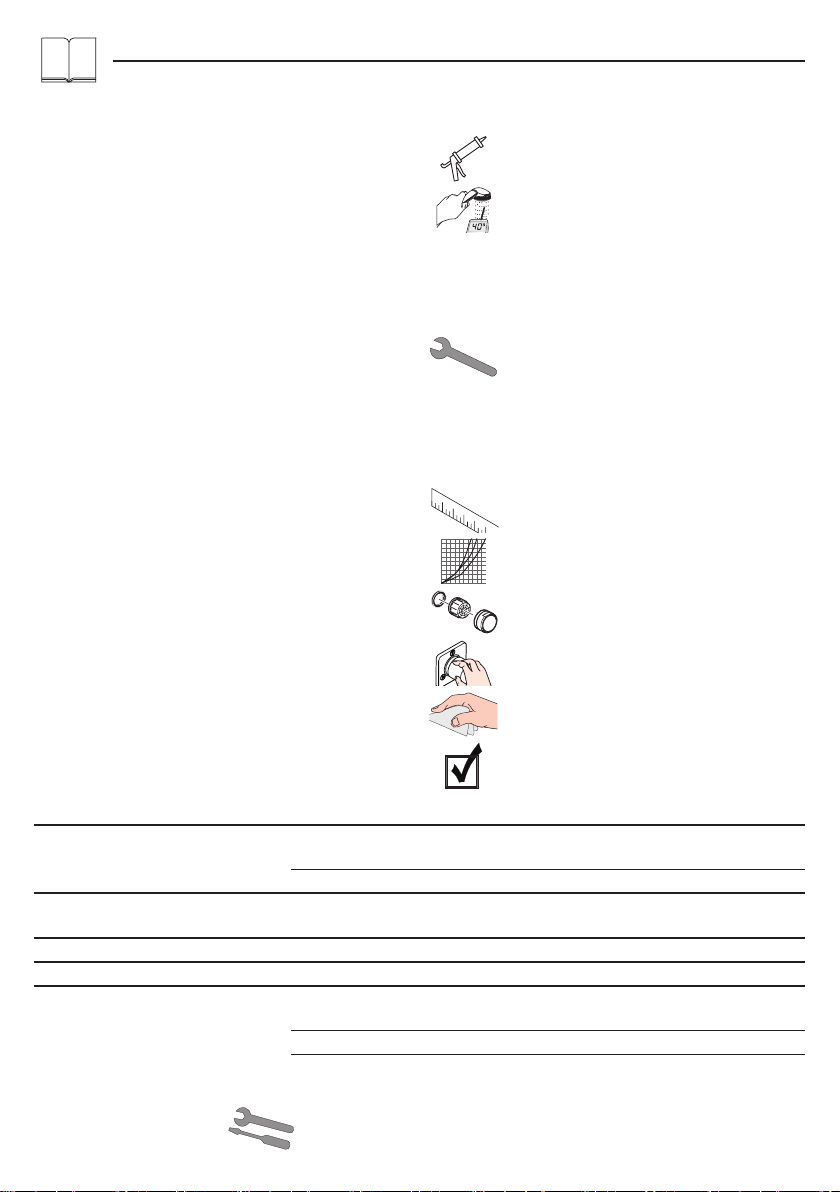

Symboolbeschrijving
Service onderdelen (zie blz. 38)
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 40)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Storing Oorzaak Oplossing
Weinig water -Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te laag -Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
7

Montering se s. 31
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Hansgrohe armaturer kan anvendes i forbindelse med
hydraulisk- og termiskstyrede gennemstrømningsvandvar-
mere ved et vandtryk på 0,15 MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
Godkendelse (se s. 40)
Brugsanvisning (se s. 35)
Gennemstrømningsdiagram
(se s. 37)
Målene (se s. 36)
Rengøring
se venligst den vedlagte brochure.
Forindstilling
Etgrebsarmaturer med varmtvandsbegræns-
ning, justering se side 34. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.

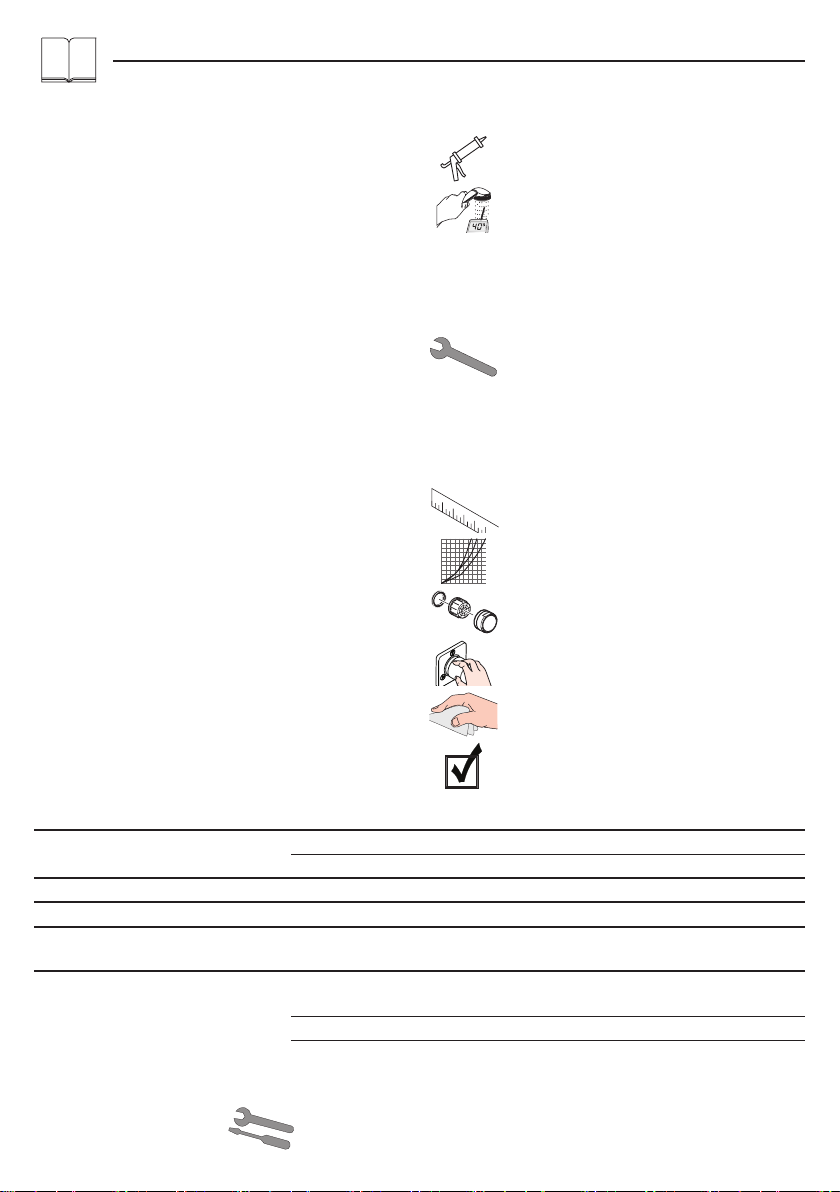

Symbolbeskrivelse
Reservedele (se s. 38)
Der må ikke benyttes eddikesyreholdig
silikone!
Service (se s. 40)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Fejl Årsag Hjælp
For lidt vand -Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
-Kontraventilen hænger -Udskift kontraventil
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er for-
kert indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
8

Montagem ver página 31
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
Marca de controlo (ver página
40)
Funcionamento (ver página 35)
Fluxograma
(ver página 37)
Medidas (ver página 36)
Limpeza
consultar a seguinte brochura.
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Descrição do símbolo
Peças de substituição (ver página
38)
Não utilizar silicone que contenha ácido
acético!
Manutenção (ver página 40)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
Falha Causa Solução
Água insuficiente -Filtro do vedante do chuveiro sujo -Limpar o filtro entre o chuveiro e o
tubo flexível
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
Misturadora perra -Cartucho defeituoso,calcificado -Substituir o cartucho
Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho
Temperatura da água quente muito
baixa
-O limitador de temperatura está
incorrectamente colocado
-Regular o limitador de temperatura
O esquentador instantâneo não
funciona
-O limitador de caudal não foi
retirado
-Retirar o limitador de caudal
-Filtro sujo -Limpar / trocar o filtro
-Válvula anti-retorno está presa -Trocar a válvula anti-retorno
9

Montaż patrz strona 31
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Armatura Hansgrohe może być stosowana z przepływo-
wymi podgrzewaczami wody sterowanymi hydraulicznie
i termicznie w przypadku, gdy ciśnienie przepływu
wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
Znak jakości (patrz strona 40)
Obsługa (patrz strona 35)
Schemat przepływu
(patrz strona 37)
Wymiary (patrz strona 36)
Czyszczenie
patrz dołączona broszura.
Ustawianie
Mieszacz jednouchwytowy z ograniczni-
kiem temperatury wody, ustawianie, patrz
str. 34. Używanie ogranicznika temperatury
wody w połączeniu z przepływowym pod-
grzewaczem wody nie jest zalecane.
Opis symbolu
Części serwisowe (patrz strona
38)
Nie stosować silikonów zawierających kwas
octowy!
Konserwacja (patrz strona 40)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
Usterka Przyczyna Pomoc
Mała ilość wody -Zabrudzona uszczelka z sitkiem w
prysznicu
-Oczyścić uszczelkę z sitkiem po-
między prysznicem a wężem
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu
Armatura cieknie -Uszkodzony wkład -Wymiana wkładu
Za niska temperatura ciepłej wody -Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
-Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
-Dławik przepływu nie został usunię-
ty z prysznica ręcznego
-Usunąć dławik z prysznica ręcz-
nego
-Zabrudzone sitka -Oczyścić/ wymienić sitka
-Mocno osadzone zabezpieczenie
przed przepływem zwrotnym
-Wymienić zabezpieczenie przed
przepływem zwrotnym
10

Montáž viz strana 31
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Zkušební značka (viz strana 40)
Ovládání (viz strana 35)
Diagram průtoku
(viz strana 37)
Rozmìry (viz strana 36)
Čištění
viz přiložená brožura.
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Popis symbolů
Servisní díly (viz strana 38)
Nepoužívat silikon s obsahem kyseliny
octové!
Údržba (viz strana 40)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Porucha Příčina Odstranění
Málo vody -Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou
a hadicí
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
Armatura jde ztěžka -Kartuše je vadná, zanesená·vod-
ním kamenem
-Kartuši vyměnit
Armatura odkapává -Kartuše je vadná -Kartuši vyměnit
Nízká teplota teplé vody -Špatně nastavená zarážka pro
teplou vodu
-Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná -Není odstraněn kroužek ze sprchy -Odstranit kroužek ze sprchy
-Sítko na zachycování nečistot je
zanesené
-Vyčistit případně vyměnit sítko
-Zpětný ventil je zablokován -Vyměnit zpětný ventil
11

Montáž viď strana 31
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Batérie Hansgrohe môžete používať v spojení s hydrau-
lickými a tepelne ovládanými prietokovými ohrievačmi,
ak je tlak minimálne 0,15 MPa.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Osvedčenie o skúške (viď strana
40)
Obsluha (viď strana 35)
Diagram prietoku
(viď strana 37)
Rozmery (viď strana 36)
Čistenie
nájdete v priloženej brožúre.
Nastavenie
Páková batéria s obmedzením teplej vody,
nastavenie viď.str. 34. V spojení s prieto-
kovými ohrievačmi sa uzáver teplej vody
neodporúča.
Popis symbolov
Servisné diely (viď strana 38)
Nepoužívať silikón s obsahom kyseliny
octovej!
Údržba (viď strana 40)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Porucha Príčina Pomoc
Málo vody -Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou
a hadicou
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
Armatúra "chodí" ťažko -Kartuša je poškodená, vápenaté
usadeniny
-Vymeniť kartušu
Z armatúry kvapká voda -Kartuša je poškodená -Vymeniť kartušu
Nízka teplota teplej vody -Nesprávne nastavená zarážka na
teplú vodu
-Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína -Nie je odstránený krúžok zo sprchy -Odstrániť krúžok zo sprchy
-Sitko v tesnení sprchy je znečistené -Vyčistiť resp. vymeniť sitko
-Obmedzovač spätného nasatia je
zablokovaný
-Vymeniť obmedzovač spätného
nasatia
12

安装 参见第 31 页
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 必须按照现行的规定安装，冲洗和测试产品！
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
自动防止回流
如果水压达到0,15MPa以上，汉斯格雅双手柄龙
头可以和液压式或热控式连续流热水器一起使用。
该产品专为饮用水设计！
中文
检验标记 (参见第40页)
操作 (参见第35页)
流量示意图
(参见第37页)
大小 (参见第36页)
清洗
附有小手册
调节
带有热水控制器的单手柄龙头的调节
方法，参见第34页。如果与即热式
热水器一起使用，则不建议使用止热水
装置。
符号说明
备用零件 (参见第38页)
请勿使用含有乙酸的硅！
保养 (参见第40页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
问题 原因 补救
龙头出水量小 -花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤密
封件
-单向阀无法回缩 -更换单向阀
龙头不灵活 -滤筒损坏，结垢 -更换滤筒
龙头滴水 -滤筒损坏 -更换滤筒
热水温度过低 -热水控制器设置错误 -设置热水控制器
燃气热水器不工作 -手持花洒的流量限制器没有
转动
-转动流量限制器
-过滤网有垃圾堵塞 -清洗过滤网/更换过滤网
-单向阀无法回缩 -更换单向阀
13

Монтаж см. стр. 31
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по действую-
щим нормам и в соответствии с настоящей инструкци-
ей, проверен на геметичность и безупречность работы
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Арматуры Hansgrohe могут использоваться в комбина-
ции с проточными нагревателями с гидравлическим и
термическим управлением, если давление истечения
составляет не менее 0,15 МПа.
Изделие предназначено исключительно для питьевой
воды!
Русский
Знак технического контроля
(см. стр. 40)
Эксплуатация (см. стр. 35)
Схема потока
(см. стр. 37)
Размеры (см. стр. 36)
Очистка
см прилагаемая брошюра
Подгонка
Однорычажный смеситель имеет ограни-
читель расхода горячей воды (см. Стр. 34:
юстировка). В комбинации с проточными
нагревателями не рекомендуется установ-
ка блокировка горячей воды!
Описание символов
Κомплеκт (см. стр. 38)
Не применяйте силикон, содержащий
уксусную кислоту.
Техническое обслуживание
(см. стр. 40)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответ-
ствии с национальными или региональны-
ми нормативами
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Арматура работает с усилием -Картридж неисправен, засорение
накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды слиш-
ком низкая
-Ограничение горячей воды отре-
гулировано неправильно
-Отрегулируйте ограничение горя-
чей воды
Проточный нагреватель не вклю-
чается
-Дроссель не удален из ручного душа -Извлеките дроссель из ручного душа
-Грязеулавливающие сита загряз-
нены
-Очистите / замените грязеулавли-
вающие сита
-Клапан обратного тока заедает -Замените клапаны обратного
течения
14

Szerelés lásd a 31. oldalon
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A Hangsrohe csaptelepek hidraulikus és termikus vezérlé-
sű átfolyós melegítőkkel kapcsolatban is használhatóak,
ha az átfolyó nyomás legalább 0,15 MPa.
A terméket kizárólag ivóvízhez tervezték!
Magyar
Vizsgajel (lásd a 40. oldalon)
Használat (lásd a 35. oldalon)
Átfolyási diagramm
(lásd a 37. oldalon)
Méretet (lásd a 36. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Beállítás
Az egykaros, melegvíz-korlátozóval ellátott
keverő csaptelep beállítását lásd a 34. ol-
dalon. Az átfolyó rendszerű vízmelegítőknél
nem ajánlott a melegvíz-korlátozó.
Szimbólumok leírása
Tartozékok (lásd a 38. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Karbantartás (lásd a 40. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Hiba Ok Megoldás
Kevés víz -A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell
tisztítani
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
Nehezen nyitható a csap. -A kerámiabetét meghibásodott,
elvízkövesedett.
-A kerámiabetétet ki kell cserélni.
Csöpög a csap. -A kerámiabetét meghibásodott. -A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet -A melegvíz szabályozó rosszul
van beállítva.
-A melegvíz szabályozót újra be kell
állítani.
Az átfolyós vízmelegítő nem kapcsol
be.
-Nincs kiszerelve a zuhanyró-
zsából a vízmennyiség szabá-
lyozó.
-El kell távolítani a vízmennyiség szabá-
lyozót.
-A szennyfogó szűrő koszos. -A szennyfogó szűrőt tisztítani/cserélni kell.
-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.
15

Asennus katso sivu 31
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Hansgrohe kalusteita voi käyttää hydraulisesti tai termi-
sesti ohjattujen läpivirtauskuumentimien yhteydessä, jos
virtauspaine on vähintään 0,15 MPa.
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Koestusmerkki (katso sivu 40)
Käyttö (katso sivu 35)
Virtausdiagrammi
(katso sivu 37)
Mitat (katso sivu 36)
Puhdistus
katso oheinen esite
Säätö
Yksivipuinen sekoittaja lämpimän veden ra-
joituksella, katso säätö sivulta 34. Lämpimän
veden rajoitusta ei suositella läpivirtauskuu-
mentimen yhteydessä.
Merkin kuvaus
Varaosat (katso sivu 38)
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 40)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
Häiriö Syy Toimenpide
Vähän vettä -Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
Hana on raskaskäyttöinen -Patruuna rikki, kalkkikerrostumia -Vaihda patruuna
Hanasta tippuu vettä -Patruuna rikki -Vaihda patruuna
Lämminveden lämpötila liian
alhainen
-Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
16

Montering se sidan 31
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Produkten är enbart avsedd för dricksvatten!
Svenska
Testsigill (se sidan 40)
Hantering (se sidan 35)
Flödesschema
(se sidan 37)
Måtten (se sidan 36)
Rengöring
se den medföljande broschyren
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Symbolförklaring
Reservdelar (se sidan 38)
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 40)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
Störning Orsak Åtgärd
För lite vatten -Silfiltret i duschen smutsigt -Rengör silfiltret mellan slangen och
termostaten
-Backventil är defekt -Byt backventil
Blandare är trög -Patron defekt, förkalkad -Byt ut patron
Blandare droppar -Patron defekt -Byt ut patron
Varmvattentemperaturen är för låg -Varmvattenreglering felaktigt in-
ställd
-Ställ in varmvattenreglering
Varmvattenberedare slår ej på -Vattenbegränsare i handduschen
har ej tagits bort
-Ta bort vattenbegränsaren
-Smutsfiltren är igensmutsade -Rengör / byt smutsfilter
-Backventil är defekt -Byt backventil
17

Montavimas žr. psl. 31
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
"Hansgrohe" maišytuvai gali būti naudojami su hidrauliš-
kai ir termiškai reguliuojamais momentiniais šildikliais, kai
vandens slėgis mažesnis kaip 0,15 MPa.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Bandymo pažyma (žr. psl. 40)
Eksploatacija (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 37)
Išmatavimai (žr. psl. 36)
Valymas
žr. pridedamoje brošiūroje.
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Simbolio aprašymas
Atsarginės dalys (žr. psl. 38)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Techninis aptarnavimas (žr. psl.
40)
Atbulinio vožtuvo apsauga privalo būti tikri-
nama reguliariai (mažiausiai kartą per metus
pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
Gedimas Priežastis Priemonė
Per maža srovė -Dušo galvos filtras užsikimšęs -Išvalyti dušo galvos filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
Sunkiai sukiojama rankenėlė -Kasetė pažeista, užkalkėjusi -Pakeisti kasetę
Maišytuvas praleidžia vandenį -Kasetė pažeista -Pakeisti kasetę
Per maža karšto vandens tempera-
tūra
-Neteisingai nustatytas karšto van-
dens ribotuvas
-Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia -Neišimtas ribotuvas iš dušo gal-
vutės
-Išimti ribotuvą iš dušo galvutės
-Užsikimšęs filtras -Išvalyti / pakeisti filtrą
-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą
18

Sastavljanje pogledaj stranicu 31
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Oznaka testiranja (pogledaj
stranicu 40)
Upotreba (pogledaj stranicu 35)
Dijagram protoka
(pogledaj stranicu 37)
Mjere (pogledaj stranicu 36)
Čišćenje
se u priloženoj brošuri.
Regulacija
Za namještanje jednoručnih miješalica s
limiterom tople vode vidi str. 34. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Opis simbola
Rezervni djelovi (pogledaj strani-
cu 38)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Održavanje (pogledaj stranicu 40)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Greška Uzrok Otklanjanje
Nedovoljno vode -Filter tuša je prljav -Očistite filter izmeðu tuša i crijeva
-Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
Ručica se zaglavila -Neispravan uložak Taloženje
kamenca
-Zamijenite uložak
Slavina kaplje -Neispravan uložak -Zamijenite uložak
Preniska temperatura tople vode -Limiter vruće vode nije dobro podešen -Podesite limiter vruće vode
Protočni bojler ne radi -Limiter protoka u ručnom tušu nije
odstranjen
-Odstranite limiter protoka
-Filtri su prljavi -Očistite ili zamijenite filtar
-Nepovratni ventil se nije vratio u
početni položaj
-Zamijenite nepovratni ventil
19

Montajı Bakınız sayfa 31
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden temizli-
ği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Kontrol işareti (Bakınız sayfa 40)
Kullanımı (Bakınız sayfa 35)
Akış diyagramı
(Bakınız sayfa 37)
Ölçüleri (Bakınız sayfa 36)
Temizleme
birlikte verilen broşür
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 34. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Simge açıklaması
Yedek Parçalar (Bakınız sayfa 38)
Asetik asit içeren silikon kullanmayın!
Bakım (Bakınız sayfa 40)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
arıza sebep yardım
Az su geliyor -Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortu-
mu yıkayın
-Çek valf çalışmıyor olabilir -Çek valfı değiştirin
Batarya kullanımı ağırlaşıyor -Kartuş Bozulmuş ve kireçlenmiş
olabilir
-Kartuşu değiştirin
Batarya su damlatıyor -Kartuş bozuk olabilir -Kartuşu değiştirin
Sıcak suyun derecesi çok düşük -Isı limitleyici düzgün çalışmıyor -Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor -El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
-Akım limitleyiciyi el duşundan
çıkartın
-Filtre tıkanmış olabilir -Filtreyi temizleyin yada çıkartın
-Çek valf çalışmıyor olabilir -Çek valfı değiştirin
20
