Hans Grohe Axor Starch 28491000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  / 16 Starck
28491000

2
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Prüfzeichen (siehe Seite 24)

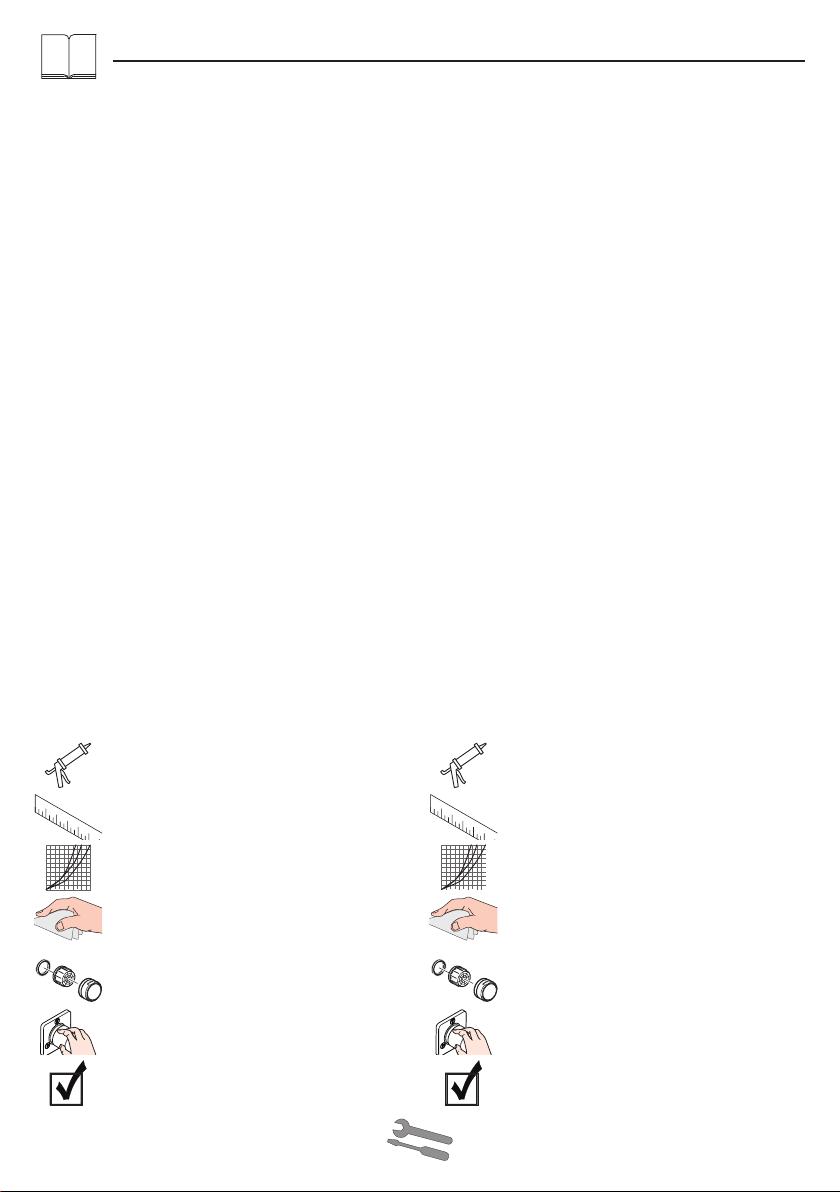

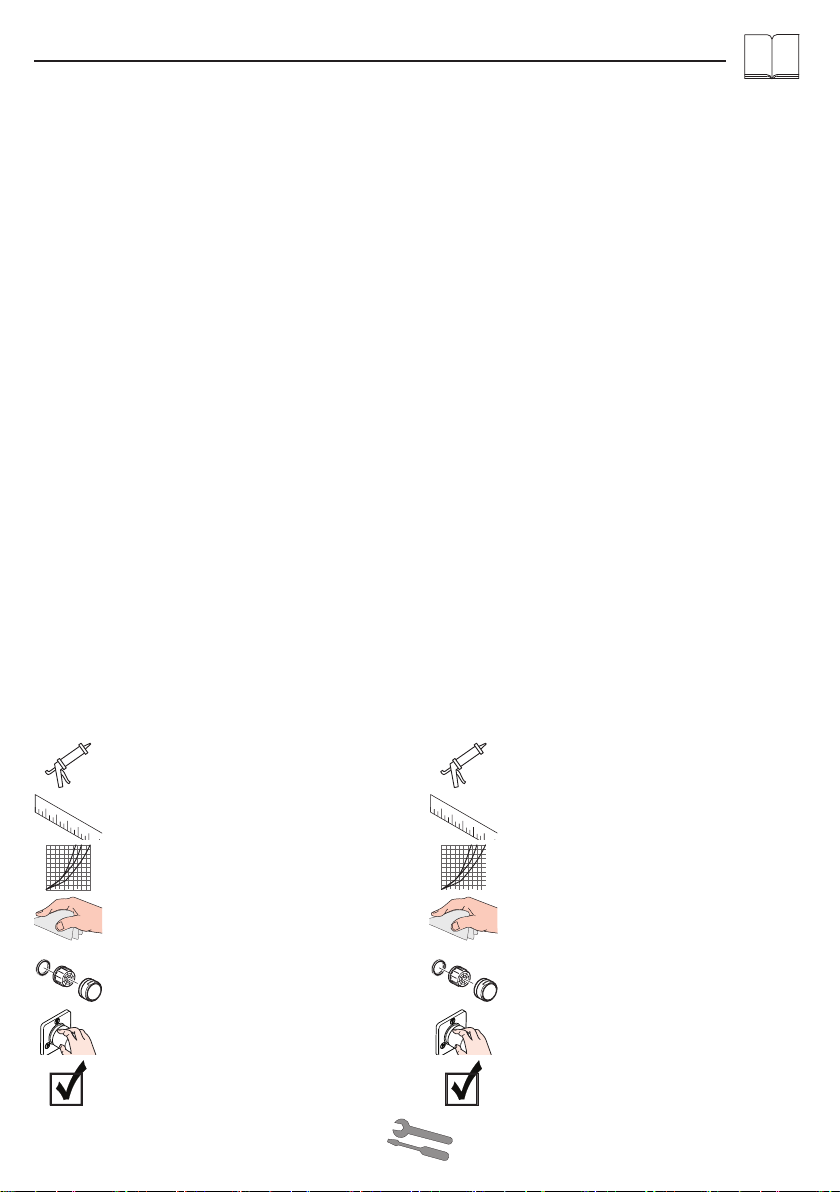

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 22)
Durchflussdiagramm
(siehe Seite 22)
Reinigung
siehe beiliegende Broschüre.
Serviceteile (siehe Seite 24)
Bedienung (siehe Seite 23)

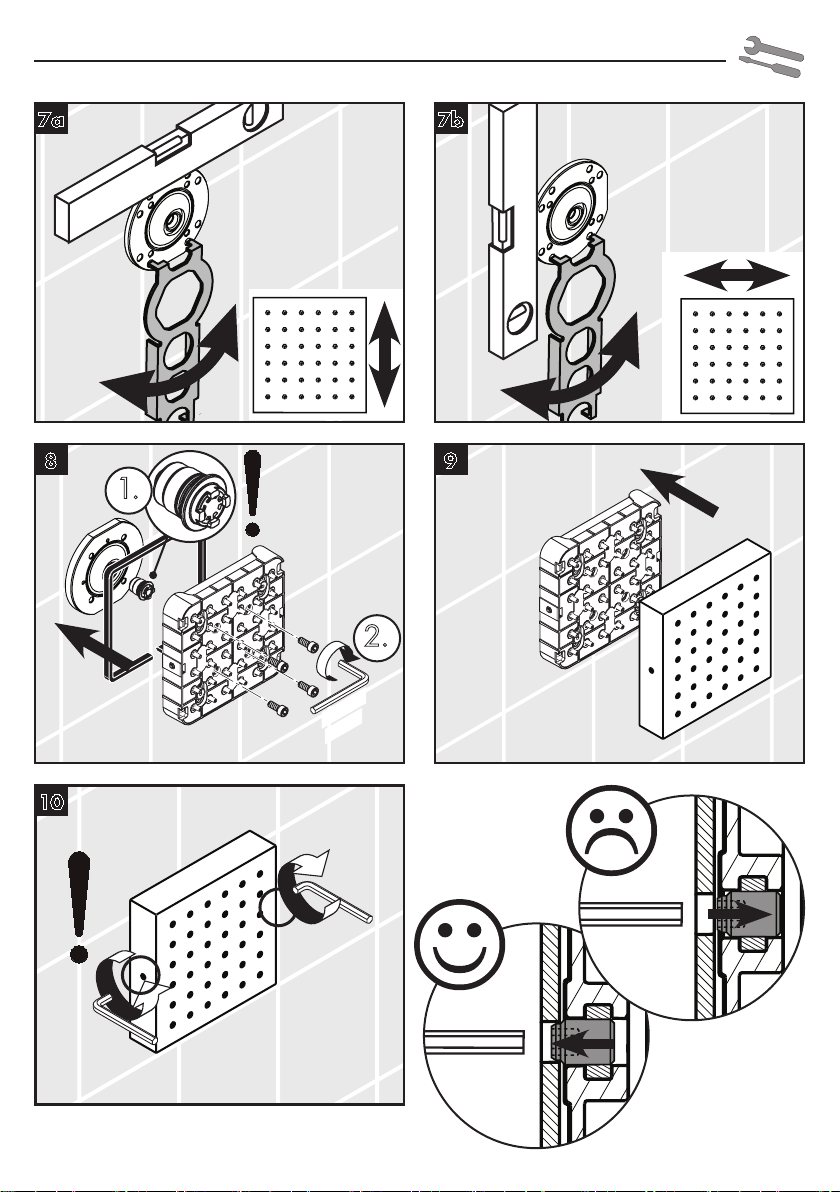

Montage
siehe Seite 17
Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Classification acoustique et
débit (voir page 24)
Description du symbole
Ne pas utiliser de silicone contenant de
l'acide acétique!
Dimensions (voir page 22)
Diagramme du débit
(voir page 22)
Nettoyage
voir la brochure ci-jointe.
Pièces détachées (voir pages 24)
Instructions de service (voir page
23)
Montage
voir page 17

3
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Do not allow the streams of the shower touch sensi-
tive body parts (such as your eyes). An adequate
distance must be kept between the shower and you.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms!
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Test certificate (see page 24)
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 22)
Flow diagram
(see page 22)
Cleaning
see enclosed brochure.
Spare parts (see page 24)
Operation (see page 23)
Assembly
see page 17
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Segno di verifica (vedi pagg. 24)
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 22)
Diagramma flusso
(vedi pagg. 22)
Pulitura
vedi il prospetto accluso.
Parti di ricambio (vedi pagg. 24)
Procedura (vedi pagg. 23)
Montaggio
vedi pagg. 17

4
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Debe evitarse el contacto del chorro del pulveriza-
dor con partes sensibles del cuerpo (por ej. ojos).
Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Marca de verificación (ver pági-
na 24)
Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Dimensiones (ver página 22)
Diagrama de circulación
(ver página 22)
Limpiar
ver el folleto adjunto.
Repuestos (ver página 24)
Manejo (ver página 23)
Montaje
ver página 17
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorko-
men. Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Keurmerk (zie blz. 24)
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 22)
Doorstroomdiagram
(zie blz. 22)
Reinigen
zie bijgevoegde brochure.
Service onderdelen (zie blz. 24)
Bediening (zie blz. 23)
Montage
zie blz. 17

5
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skyl-
les igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Godkendelse (se s. 24)
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Målene (se s. 22)
Gennemstrømningsdiagram
(se s. 22)
Rengøring
se venligst den vedlagte brochure.
Reservedele (se s. 24)
Brugsanvisning (se s. 23)
Montering
se s. 17
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessá-
rio manter uma distância suficiente entre o chuveiro
e o corpo.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Marca de controlo (ver página
24)
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 22)
Fluxograma
(ver página 22)
Limpeza
consultar a seguinte brochura.
Peças de substituição (ver página
24)
Funcionamento (ver página 23)
Montagem
ver página 17

6
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np. ocza-
mi). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt stworzono wyłącznie do wody pitnej!
Znak jakości (patrz strona 24)
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 22)
Schemat przepływu
(patrz strona 22)
Czyszczenie
patrz dołączona broszura.
Części serwisowe (patrz strona
24)
Obsługa (patrz strona 23)
Montaż
patrz strona 17
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné zabránit kontaktu vodních paprsků sprchy s
měkkými částmi těla (např. očima). Je nutné dodržo-
vat dostatečný odstup mezi sprchou a tělem.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Zkušební značka (viz strana 24)
Popis symbolů
Nepoužívat silikon s obsahem kyseliny
octové!
Rozmìry (viz strana 22)
Diagram průtoku
(viz strana 22)
Čištění
viz přiložená brožura.
Servisní díly (viz strana 24)
Ovládání (viz strana 23)
Montáž
viz strana 17

7
Slovensky
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivý-
mi miestami tela (napr. oči). Dodržiavajte dostatočnú
vzdialenosť medzi sprchou a telom.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Osvedčenie o skúške (viď strana
24)
Popis symbolov
Nepoužívať silikón s obsahom kyseliny
octovej!
Rozmery (viď strana 22)
Diagram prietoku
(viď strana 22)
Čistenie
nájdete v priloženej brožúre.
Servisné diely (viď strana 24)
Obsluha (viď strana 23)
Montáž
viď strana 17
中文
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 必须按照现行的规定安装，冲洗和测试产品！
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,4MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
检验标记(参见第24页)
符号说明
请勿使用含有乙酸的硅！
大小(参见第22页)
流量示意图
(参见第22页)
清洗
附有小手册
备用零件(参见第24页)
操作(参见第23页)
安装
参见第17页

8
Русский
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Не допускайте попадания струи воды из разбрыз-
гивателя на чувствительные части тела (например,
на глаза). Разбрызгиватель следует устанавливать
на достаточном расстоянии от тела.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по дей-
ствующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупреч-
ность работы
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Знак технического контроля
(см. стр. 24)
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 22)
Схема потока
(см. стр. 22)
Очистка
см прилагаемая брошюра
Κомплеκт (см. стр. 24)
Эксплуатация (см. стр. 23)
Монтаж
см. стр. 17
Magyar
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfe-
lelően kell felszerelni, átöblíteni és ellenőrizni!
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Vizsgajel (lásd a 24. oldalon)
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Méretet (lásd a 22. oldalon)
Átfolyási diagramm
(lásd a 22. oldalon)
Tisztítás
lásd a mellékelt brosúrát.
Tartozékok (lásd a 24. oldalon)
Használat (lásd a 23. oldalon)
Szerelés
lásd a 17. oldalon

9
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Koestusmerkki (katso sivu 24)
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 22)
Virtausdiagrammi
(katso sivu 22)
Puhdistus
katso oheinen esite
Varaosat (katso sivu 24)
Käyttö (katso sivu 23)
Asennus
katso sivu 17
Svenska
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Undvik att rikta duschstrålarna mot känsliga kropps-
delar (t. ex. ögonen. Det måste finnas ett tillräckligt
stort avstånd mellan duschen och kroppen.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Testsigill (se sidan 24)
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 22)
Flödesschema
(se sidan 22)
Rengöring
se den medföljande broschyren
Reservdelar (se sidan 24)
Hantering (se sidan 23)
Montering
se sidan 17

10
Lietuviškai
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Bandymo pažyma (žr. psl. 24)
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Išmatavimai (žr. psl. 22)
Pralaidumo diagrama
(žr. psl. 22)
Valymas
žr. pridedamoje brošiūroje.
Atsarginės dalys (žr. psl. 24)
Eksploatacija (žr. psl. 23)
Montavimas
žr. psl. 17
Hrvatski
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Mora se izbjegavati kontakt mlaza iz tuša s osjet-
ljivim dijelovima tijela (npr. očima). Tijelo korisnika
mora biti dovoljno udaljeno od tuša.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Oznaka testiranja (pogledaj
stranicu 24)
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 22)
Dijagram protoka
(pogledaj stranicu 22)
Čišćenje
se u priloženoj brošuri.
Rezervni djelovi (pogledaj strani-
cu 24)
Upotreba (pogledaj stranicu 23)
Sastavljanje
pogledaj stranicu 17

11
Türkçe
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Batarya geçerli normlara göre monte edilmeli, yıkan-
malı ve kontrol edilmelidir!
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Kontrol işareti (Bakınız sayfa 24)
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ölçüleri (Bakınız sayfa 22)
Akış diyagramı
(Bakınız sayfa 22)
Temizleme
birlikte verilen broşür
Yedek Parçalar (Bakınız sayfa 24)
Kullanımı (Bakınız sayfa 23)
Montajı
Bakınız sayfa 17
Română
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Evitaţi contactul jetului de apă cu părţile de corp
sensibile (de ex. ochii). Ţineţi duşul la o distanţă
corespunzătoare de corp.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Bateria trebuie montată, clătită şi verificată conform
normelor în vigoare.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Certificat de testare (vezi pag.
24)
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 22)
Diagrama de debit
(vezi pag. 22)
Curăţare
vezi broşura alăturată.
Piese de schimb (vezi pag. 24)
Utilizare (vezi pag. 23)
Montare
vezi pag. 17

12
Ελληνικά
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Η επαφή δέσμης νερού του ντους με ευαίσθητες
περιοχές του σώματος (π.χ. μάτια) πρέπει να απο-
φεύγεται. Διατηρείτε επαρκή απόσταση ανάμεσα στο
ντους και το σώμα.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Η κεντρική βάνα πρέπει να τοποθετηθεί, να πλυθεί και
να ελεγχθεί με βάση τους ισχύοντες κανόνες υδραυλι-
κής τέχνης!
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Σήμα ελέγχου (βλ. σελίδα 24)
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διαστάσεις (βλ. σελίδα 22)
Διάγραμμα ροής
(βλ. σελίδα 22)
Καθαρισμός
βλ. συνημμένο φυλλάδιο
Ανταλλακτικά (βλ. σελίδα 24)
Χειρισμός (βλ. σελίδα 23)
Συναρμολόγηση
βλ. σελίδα 17
Slovenski
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Izogibati se je treba stiku prhalnega curka z obču-
tljivimi deli telesa (npr. očmi). Med telesom in prho
mora biti vedno zadosten razmik.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Armaturo je potrebno montirati, sprati in testirati v
skladu z veljavnimi normami!
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Preskusni znak (glejte stran 24)
Opis simbola
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Mere (glejte stran 22)
Diagram pretoka
(glejte stran 22)
Čiščenje
glejte priloženi brošuri.
Rezervni deli (glejte stran 24)
Upravljanje (glejte stran 23)
Montaža
Glejte stran 17.

13
Estonia
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Duši veejoad ei tohi kokku puutuda tundlike keha-
osadega (nt silmad). Jätke duši ja keha vahele piisav
vahe.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Segisti paigaldamine, loputamine ja kontroll peab
toimuma vastavalt kehtivatele normidele!
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,4 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Kontrollsertifikaat (vt lk 24)
Sümbolite kirjeldus
Ärge kasutage äädikhapet sisaldavat
silikooni!
Mõõtude (vt lk 22)
Läbivooludiagramm
(vt lk 22)
Puhastamine
vt kaasasolevast brošüürist.
Varuosad (vt lk 24)
Kasutamine (vt lk 23)
Paigaldamine
vt lk 17
Latvian
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Nepieciešams izvairīties no dušas strūklas tieša
kontakta ar jutīgām ķermeņa daļām (piem., acīm).
Nepieciešams ievērot pietiekošu attālumu starp dušu
un ķermeni.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Armatūra jāuzstāda, jāizskalo un jāpārbauda atbilsto-
ši spēkā esošajām normām!
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Pārbaudes zīme (skat. 24. lpp.)
Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. 22. lpp.)
Caurplūdes diagramma
(skat. 22. lpp.)
Tīrīšana
skatiet pievienotajā brošūrā.
Rezerves daļas (skat. 24. lpp.)
Lietošana (skat. 23. lpp.)
Montāža
skat. 17. lpp.

14
Srpski
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Mora se izbegavati kontakt mlaza iz tuša sa
osetljivim delovima tela (npr. očima). Telo korisnika
mora biti na dovoljnom odstojanju od tuša.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama!
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Ispitni znak (vidi stranu 24)
Opis simbola
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Mere (vidi stranu 22)
Dijagram protoka
(vidi stranu 22)
Čišćenje
vidi priloženoj brošuri.
Rezervni delovi (vidi stranu 24)
Rukovanje (vidi stranu 23)
Montaža
vidi stranu 17
Norsk
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjstrålen skal ikke komme i kontakt med ømfintlige
kroppsdeler (f.eks. øynene). Overhold en tilstrekkelig
avstand mellom dusjen og kroppen.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Armaturen skal monteres iht. gyldige standarder. De
skal spyles og sjekkes!
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Prøvemerke (se side 24)
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Mål (se side 22)
Gjennomstrømningsdiagram
(se side 22)
Rengjøring
se vedlagt brosjyre.
Servicedeler (se side 24)
Betjening (se side 23)
Montasje
se side 17

15
БЪЛГАРСКИ
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Трябва да се избягва контакта на струите на раз-
пръсквателя с чувствителни части на тялото (напр.
очите). Между разпръсквателя и тялото трябва да
се спазва достатъчно разстояние.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Арматурата трябва да се монтира, промие и прове-
ри в съответствие с валидните норми!
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
Контролен знак (вижте стр. 24)
Описание на символите
Не използвайте силикон, съдържащ оцет-
на киселина!
Размери (вижте стр. 22)
Диаграма на потока
(вижте стр. 22)
Почистване
от приложената брошура.
Сервизни части (вижте стр. 24)
Обслужване (вижте стр. 23)
Монтаж
вижте стр. 17
Shqip
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Kontakti i valëve të dushit me pjesët e ndjeshme të
trupit (p.sh. me sytë) duhet që të shmanget. Midis
dushit dhe trupit duhet që të mbahet një distancë e
mjaftueshme.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Armatura duhet montuar, shpërlarë dhe kontrolluar në
bazë të normave të vlefshme!
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 60°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shenja e kontrollit (shih faqen
24)
Përshkrimi i simbolit
Mos përdorni silikon që në përbërje ka acid
acetik.
Përmasat (shih faqen 22)
Diagrami i qarkullimit
(shih faqen 22)
Pastrimi
shikoni broshurën bashkëngjitur.
Pjesë ndërrimi (shih faqen 24)
Përdorimi (shih faqen 23)
Montimi
shih faqen 17

16



 
.  
)
 .(
.

•
 .

.
•
!

 1 : 
 0,4 - 0,1 : 
(PSI 147 = 10 = 1)
60°C : 
 4 / 70°C : 
!
(24)

 !
!
(22)

(22)


(24)
(23)

17

17
32 - 33
34 - 35

18
1 2
5
Silikon*
3 4
SW 17mm
1.
2.
6
1.
2.
~ 10 Nm
10 mm
2.
12
12 mm + X
X

19
7b
8
3 mm
3 Nm
9
1.
2.
2,5 mm
10
7a
2,5 mm

20
1 2
3
5
4
~10 Nm
10 mm
Silikon*
6
12
12 mm + X
X
