Hans Grohe Mediano 14261000 Manual

UNIDOMO®
www.unidomo.de
04621- 30 60 89 0
[email protected]
Mo.-Fr. 8:00-17:00 Uhr
a member of DAIKIN group
  
 
  

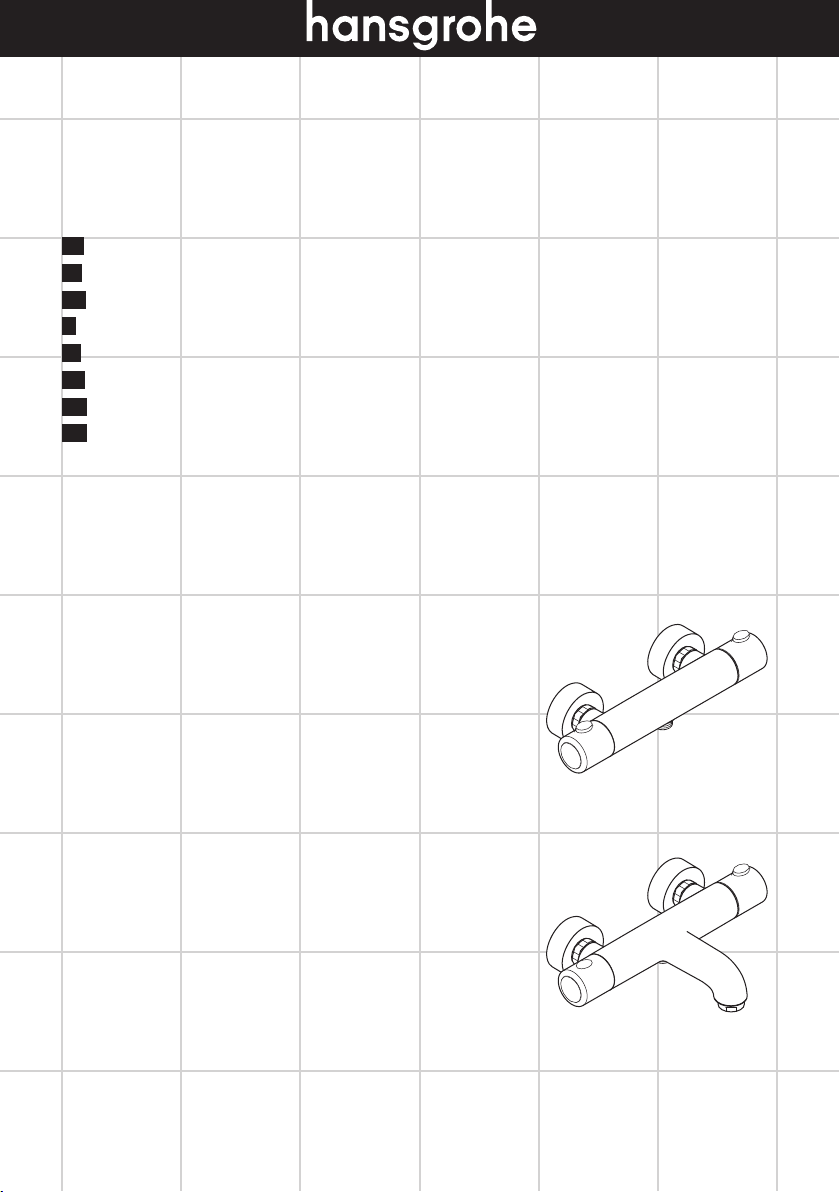

Mediano
14261000
Mediano
14241000
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
RU Руководство пользователя / Инструкция по
монтажу 16

2
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Produkt ist nicht für die Verwendung in Verbin-
dung mit einem Dampfbad vorgesehen!
Thermostat in Verbindung mit Durch-
lauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder großen
Druckunterschieden muss eine optional erhältliche
Drossel (Artikelnummer 97510000) in den Kaltwasser-
zulauf eingesetzt werden.
• Thermostat Dusche: In Verbindung mit Durchlauf-
erhitzern muss die ECOSTOP-Anschlagscheibe
(#95042000) entfernt werden.
Deutsch
Wartung (siehe Seite 23)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit Rückflussverhinde-
rern ausgestattet. Rückflussverhinderer
müssen gemäß DIN EN 1717 regelmäßig
in Übereinstimmung mit nationalen oder
regionalen Bestimmungen (DIN 1988
einmal jährlich) auf ihre Funktion geprüft
werden.
Einjustieren (siehe Seite 20)
Nach erfolgter Montage muss die Auslauf-
temperatur des Thermostaten überprüft wer-
den. Eine Korrektur ist erforderlich wenn die
an der Entnahmestelle gemessene Tempera-
tur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 21)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
ECOSTOP (siehe Seite 22)
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Anschlussmaße: 150 ± 12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
2

Serviceteile (siehe Seite 25)
Reinigung
siehe beiliegende Broschüre
Deutsch
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt
(#96922000)
-Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen (#96922000)
-Siebdichtung der Brause ver-
schmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt /
defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil be-
schädigt
-Absperroberteil reinigen bzw. aus-
tauschen
Durchlauferhitzer schaltet bei Thermo-
statbetrieb nicht ein
-Ecostop Anschlagscheibe nicht aus-
gebaut (#95042000)
-Ecostop Anschlagscheibe
(#95042000) ausbauen
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause ent-
fernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsieb reinigen / austau-
schen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen

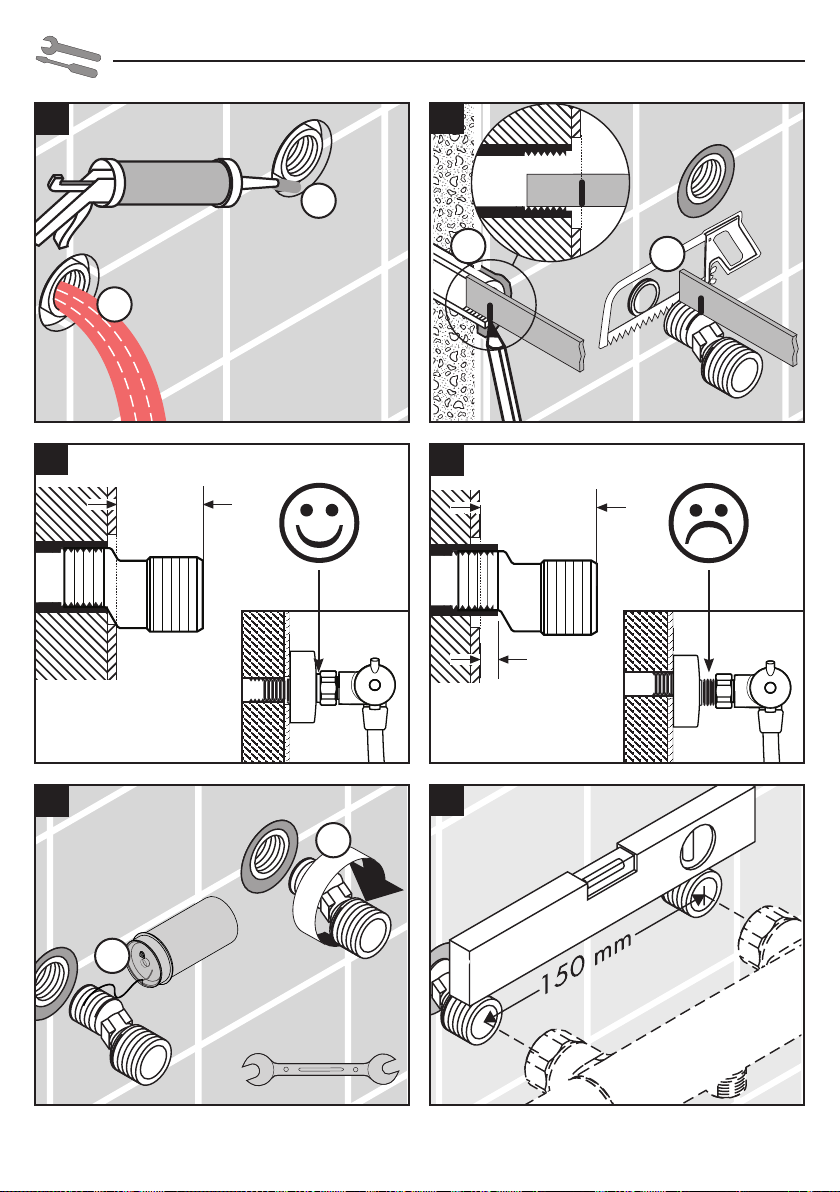

Montage siehe Seite 18
Bedienung (siehe Seite 26)
Prüfzeichen (siehe Seite 28)
Maße (siehe Seite 24)
Durchflussdiagramm (siehe Seite
24)
3

4
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
Mitigeur thermostatique en fonctionne-
ment avec de chauffe-eau-instantané
• Si besoin, retirer le limiteur de débit sur la douchette.
• On doit installer dans la tuyauterie eau froide un
limiteur de débit (réf. 97510000) lors de problèmes
rencontrés avec un chauffe-eau instantané ou bien
lorsqu' il y a une trop grosse différence de pression.
• Mitigeur thermostatique Douche: En fonctionnement
avec de chauffe-eau-instantané enlever la bague de
butée ECOSTOP (#95042000).
Français
Entretien (voir pages 23)
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
• Le mitigeur thermostatique est équipé de
clapets anti-retour. Les clapets anti-retour
doivent être examinés régulièrement
conformément à la norme EN 1717 ou
conformément aux dispositions nationales
ou régionales quant à leur fonction (au
moins une fois par an).
Réglage (voir pages 20)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 21)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
ECOSTOP (voir pages 22)
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Dimension d´arrivée: 150 ± 12 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l'eau potable!
4

Pièces détachées (voir pages 25)
Nettoyage
voir la brochure ci-jointe
Français
Dysfonctionnement Origine Solution
Pas assez d´eau -Pression d´alimentation insuffisante -Contrôler la pression
-Filtres encrassés (#96922000) -Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
(#96922000)
-Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
-Clapet anti-retour encrassé ou
défectueux
-Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
-Le thermostat n´a pas été réglé -Régler le thermostat
-Température d'eau chaude trop
basse, pas d´eau froide
-Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
-Cartouche thermostatique entartrée -Changer la cartouche thermosta-
tique
La douchette ou le bec verseur goutte -De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
-Nettoyez le mécanisme d´arrêt ou
le changez éventuellement
Le chauffe-eau instantané ne
s´allume pas lors de l´utilisation du
thermostat
-Bague de butée non démontée
(#95042000)
-Ecostop Démontez la bague de
butée (#95042000)
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez le filtre
-Clapet anti-retour bloque -Changez le clapet antiretour
Montage voir pages 18
Instructions de service (voir
pages 26)
Classification acoustique et
débit (voir pages 28)
Dimensions (voir pages 24)
Diagramme du débit (voir pages
24)
5

6
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
• The product is not designed to be used with steam
baths!
Thermostatic mixer in conjunction with
combination boilers
• If fitting a hand shower remove the water limiter from
the shower.
• If the continuous water heater causes any problems,
or you have different water pressures you must
install a water limiter to the cold supply, (ordered
separately,article number 97510000).
• Thermostatic mixer Shower: When using the Ecostat
with combination boilers, the Ecostop safety set
(#95042000) has to be removed.
English
Maintenance (see page 23)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
• The mixer is equipped with check valves.
The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
Adjustment (see page 20)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 21)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
Do not use silicone containing acetic acid!
Symbol description
ECOSTOP (see page 22)
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Centre distance: 150 ± 12 mm
Connections G 1/2: cold right - hot left
Safety against backflow
The product is exclusively designed for drinking water!
6

Spare parts (see page 25)
Cleaning
see enclosed brochure
English
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty (#96922000) -Clean filter in front of the mixer
and on the MTC-thermo cartridge
(#96922000)
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or leaking -Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
Instantaneous heater didn't work with
thermostat
-Ecostop safety set removed.
(#95042000)
-Ecostop Remove Ecostop safety set
(#95042000)
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-check valve hasn't moved back -Exchange check valves
Assembly see page 18
Operation (see page 26)
Test certificate (see page 28)
Dimensions (see page 24)
Flow diagram (see page 24)
7

8
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato esclusivamen-
te per l'giene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il prodotto non è predisposto per l'impiego in combi-
nazione con un bagno a vapore.
Termostatico in combinarcione con scal-
dabagni istantanei
• Inoltre, nella docetta che verrà installata, sarà anche
necessario inserire un riduttore di portata.
• In caso di problemi con lo scaldaacqua istantaneo
oppure di grandi differenze di pressione bisogna
inserire un limitatore di portata disponibile come optio-
nal (codice articolo 97510000) nel tubo d’entrata
dell’acqua fredda.
• Termostatico Doccia: In combinarcione con scalda-
bagni istantanei deve essere disattivato il tasto di
risparmio d'acqua ECOSTOP (#95042000).
Italiano
Manutenzione (vedi pagg. 23)
• Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passan-
do da tutto caldo a tutto freddo.
• Il miscelatore termostatico è dotato di
una valvola antiritorno. La valvola di non
ritorno deve essere controllata regolar-
mente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno
una volta all'anno).
Taratura (vedi pagg. 20)
Effettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
Safety Function (vedi pagg. 21)
Grazie alla funzione antiscottature Safety
la temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
ECOSTOP (vedi pagg. 22)
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Distanza di raccordo: 150 ± 12 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua potabile!
8

Parti di ricambio (vedi pagg. 25)
Pulitura
vedi il prospetto accluso
Italiano
Problema Possibile causa Rimedio
Scarsità d'acqua -Pressione di erogazione insufficiente -Provare la pressione di erogazione
-Filtri sporchi (#96922000) -Pulire/sostituire i filtri (#96922000)
-Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
-Antiriflusso sporco o non ermetico -Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa
da quella impostata
-Il termostatico non è stato regolato -Regolare il termostatico
-Temperatura dell'acqua calda -Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione tempe-
ratura
-Unità di regolazione piena di
calcare
-Sostituire l'unità di regolazione
Doccia / scarico gocciola -Sporco o depositi nella sede della
guarnizione, vitone di arresto dan-
neggiato
-Pulire o sostituire il vitone di arresto
La caldaia istantanea non lavora con
il termostato in funzione
-L'anello Ecostop non è stato smonta-
to (#95042000)
-Ecostop Smontare l'anello Ecostop
(#95042000)
-Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire il filtro
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Montaggio vedi pagg. 18
Procedura (vedi pagg. 26)
Segno di verifica (vedi pagg. 28)
Ingombri (vedi pagg. 24)
Diagramma flusso (vedi pagg.
24)
9

10
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• ¡El producto no ha sido diseñado para uso en co-
nexión con un baño de vapor!
Termostato en uso con calentadores
instantáneos
• La teleducha debe funcionar sin reductor de caudal.
• Cuando aparezcan problemas con el calentador
continuo o con diferencis de presión grandes debe
instalarse un regulador de presión suplementario (Ref.
97510000) en la conexión de agua fría.
• Termostato Ducha: Usando calentadores instantáneos
hay que quitar el anillo tope (#95042000).
Español
Mantenimiento (ver página 23)
• Para garantizar el funcionamiento dura-
dero del termostato, el mando del mismo
debería girarse de vez en cuando del
extremo frío al extremo caliente.
• El termostato está equipado con válvula,
la cual evita el retorno del agua a la
tubería. Las válvulas anti-retorno tienen
que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales
(una vez al año, por lo menos).
Puesta a punto (ver página 20)
Después del montaje deberá comprobarse la
temperatura del agua del termostato, en la
salida del caño. Una corrección se efectuará
siempre y cuando la temperatura del agua
tomada a la salida del caño, no corresponda
con la indicada en el volante del termostato.
Safety Function (ver página 21)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
ECOSTOP (ver página 22)
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Racores excéntricos: 150 ± 12 mm
Racores excéntricos G 1/2: a la derecha frio -
a la izquierda caliente
Seguro contra el retorno
El producto ha sido concebido exclusivamente para agua potable.
10

Repuestos (ver página 25)
Limpiar
ver el folleto adjunto
Español
Problema Causa Solución
Sale poca agua -presión insuficiente -comprobar presión
-Filtros sucios (#96922000) -Limpiar filtros en las uniones a
las tomas de agua caliente y fría
y en el cartucho termostático
(#96922000)
-Filtro de la teleducha sucio -Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
-válvula antirretorno sucia o pierde -limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
-termostato no ha sido ajustado -ajustar termostato
-Temperatura del agua caliente de-
masiado baja
-aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura -Termoelemento calcificado o des-
gastado
-cambiar termoelemento
Pierde permanentemente agua por
el caño
-Suciedad / Sedimentaciones en el
asiento de la llave, o llave dañada
-Limpiar/Cambiar llave de paso
Calentador instantáneo no se en-
ciende cuando el termostato mezcla
agua caliente con agua fría
-Anillo de tope Ecostop aún monta-
do (#95042000)
-Ecostop quitar tope de caudal
(#95042000)
-no se ha quitado limitador de cau-
dal de la teleducha
-quitar limitador de caudal
-Filtros sucios -limpiar/cambiar el filtro
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Montaje ver página 18
Manejo (ver página 26)
Marca de verificación (ver pági-
na 28)
Dimensiones (ver página 24)
Diagrama de circulación (ver
página 24)
11

12
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Het product is niet voorzien voor gebruik in combina-
tie met een stoombad!
Thermostaat en combinatie met een
geiser
• Indien er een handdouche aangesloten wordt, dan
dient de eventueel aanwezige doorstroombegrenzer
eveneens verwijderd te worden.
• Indien de thermostaatkraan "pulseert" wordt dit
veroorzaakt door de warmwater voorziening of door
te grote drukverschillen tussen de warm- en koudwater
toevoer. In dit geval dient er in de koudwatertoevoer-
leiding, de als optie verkrijgbare, "doorstroombe-
grenzer of remplaatje" nr. 97510000 ingebouwd te
worden.
• Thermostaat Douche: In combinatie met een geiser
moet aanslagring (#95042000) van de ECOSTAT
verwijderd worden.
Nederlands
Onderhoud (zie blz. 23)
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
• De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens
DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktio-
neren gecontroleerd worden. (Tenminste
een keer per jaar).
Correctie (zie blz. 20)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 21)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
ECOSTOP (zie blz. 22)
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Aansluitmaten: 150 ± 12 mm
Aansluitingen G 1/2: koud rechts - warm links
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
12

Service onderdelen (zie blz. 25)
Reinigen
zie bijgevoegde brochure
Nederlands
Storing Oorzaak Oplossing
Weinig water -Druk te laag -Druk controleren
-Vuilzeef verstopt (#96922000) -Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen (#96922000)
-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
-Thermostaat niet ingesteld -Thermostaat instellen
-Temperatuur van warm water te
laag
-Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen
Douche/uitloop lekt -Vuil of verkalking op de zitting, bo-
vendeel beschadigd
-Bovendeel reinigen of omstelling
uitwisselen
Doorstroomtoestel schakelt tijdens
gebruik van thermostaat niet in
-Ecostop aanslagring niet verwijderd
(#95042000)
-Ecostop Aanslagring verwijderen
(#95042000t)
-Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche verwij-
deren
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Montage zie blz. 18
Bediening (zie blz. 26)
Keurmerk (zie blz. 28)
Maten (zie blz. 24)
Doorstroomdiagram (zie blz. 24)
13

14
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Dette produkt er ikke beregnet til anvendelse i forbin-
delse med et dampbad!
Termostat i forbindelse med gennem-
strømningsvandvarmer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for lavt vandtryk, skal der monteres en spe-
ciel vandbegrænser i koldt vandstilgangen (art.nr.
97510000).
• Termostat Bruser: I forbindelse med gennemstrøm-
ningsvandvarmere skal ECOSTOP-anslagsskiven
(#95042000) fjernes.
Dansk
Service (se s. 23)
• For at sikre optimal funktion af termo-
staten, bør termostaten fra tid til anden
motioneres (stilles skiftevis helt varm og
helt kold).
• Termostaten er forsynet med kontraventil
. Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
Justering (se s. 20)
Efter monteringen skal termostatens udløbs-
temperatur kontrolleres. Såfremt den målte
vandtemperatur afviger fra den på termo-
staten viste forindstilling er en korrigering af
skalagrebet nødvendig.
Safety Function (se s. 21)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
ECOSTOP (se s. 22)
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Tilslutningsmål: 150 ± 12 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
14

Reservedele (se s. 25)
Rengøring
se venligst den vedlagte brochure
Dansk
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(#96922000)
-Rengør smudsfangsi foran term-
sotaten og på termostatelementet
(#96922000)
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Bruser/kartud drypper -Snavs eller kalk på pakningen, be-
skadiget afspærringsventil
-Rengør afspærrings-ventil eller ud-
skift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Ecostop-anslagsringen er ikke fjer-
net (#95042000)
-Ecostop Afmonter (#95042000)
anslags-ringen
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i håndbru-
seren
-Smudsfangsien er snavset -Rengør / udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Montering se s. 18
Brugsanvisning (se s. 26)
Godkendelse (se s. 28)
Målene (se s. 24)
Gennemstrømningsdiagram (se
s. 24)
15

16
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Дети, а также взрослые с физическими, умствен-
ными и/или сенсорными недостатками должны
пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии
алкогольного или наркотического опьянения.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Изделие не предназначено для использования в
паровой бане!
Термостат с проточными нагревателя-
ми
• При подключении ручного душа, из него необ-
ходимо удалить возможно установленный в нем
дроссель.
• При неполадках проточного нагревателя или зна-
чительных перепадах давления в подвод холодной
воды следует установить дроссель, приобретаемый
дополнительно (арт. № 97510000).
• Термостат душ: При использовании с проточными
нагревателями необходимо удалить упорную шай-
бу (#95042000) ECOSTOP.
Русский
Техническое обслуживание
(см. стр. 23)
• Для гарантии плавного изменения
температуры и долгого срока службы
необходимо периодически поворачи-
вать ручку регулировки температуры из
положение максимально горячая в по-
ложение максимально холодная вода.
• Т ермостат оснащен клапанами обратно-
го течения. Защита обратного тока долж-
на регулярно проверяться (минимум
один раз в год) по стандарту DIN EN
1717 или в соответствии с национальны-
ми или региональными нормативами
Настройка (см. стр. 20)
После монтажа следует проверить
температуру на выходе из термостата.
Скорректируйте температуру воды, если
она отличается от установленной на
термостате.
Safety Function (см. стр. 21)
С помощью функции Safety Function мо-
жет быть задана максимальная температу-
ра воды, например 42º C.
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
ECOSTOP (см. стр. 22)
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Размеры подключения: 150 ± 12 mm
Подключение G 1/2: холодная справа - горячая слева
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
16

Κомплеκт (см. стр. 25)
Очистка
см прилагаемая брошюра
Русский
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Проблемы водоснабжения -Проверить овлен насос проверить
работу насоса
-Грязеулавливающие сита загрязне-
ны (#96922000)
-Очистите грязеулавливающие
сита перед термостатом и на регу-
ляторе (#96922000)
-Фильтр душа загрязнен -Очистить фильтр
Подмес воды, в закрытом положене
горячая вода стремится в подводку
холодной воды или наоборот
-Клапан обратного тока воды за-
грязнен или неисправен
-Очистить кланан или заменить
при необходимости
Температура смешанной воды не
соответствует шкале
-Термостат не настроен -Настроить термостат
-Температура горячей воды слиш-
ком низкая
-Поднять температуру горячей
воды с 42 град.С до 65 град.С
Регулировка температура не про-
изводится
-Регулятор засорен накипью -Замените регулятор
Из душа или выхода капает вода -Загрязнения или отложения на
уплотнительном кольце, верхняя
часть запора повреждена
-Очистите или замените верхнюю
часть отключающего устройства
Проточный нагреватель не включа-
ется в режиме работы термостата
-Упорное кольцо Ecostop не снято
(#95042000)
-Ecostop Снимите упорное кольцо
(#95042000)
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Грязеулавливающие сита загряз-
нены
-Очистите / замените грязеулавли-
вающее сито
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Монтаж см. стр. 18
Эксплуатация (см. стр. 26)
Знак технического контроля
(см. стр. 28)
Размеры (см. стр. 24)
Схема потока (см. стр. 24)
17

18
Montage
5
1
3b
2
4
3a
1. 2.
1.
2.
Silicone
1.
2.
min.
34 mm max.
39 mm
max.
5 mm
SW 24 mm

19
Montage
67
SW 30 mm
17 Nm
