Hans Grohe Locarno 110 04810 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

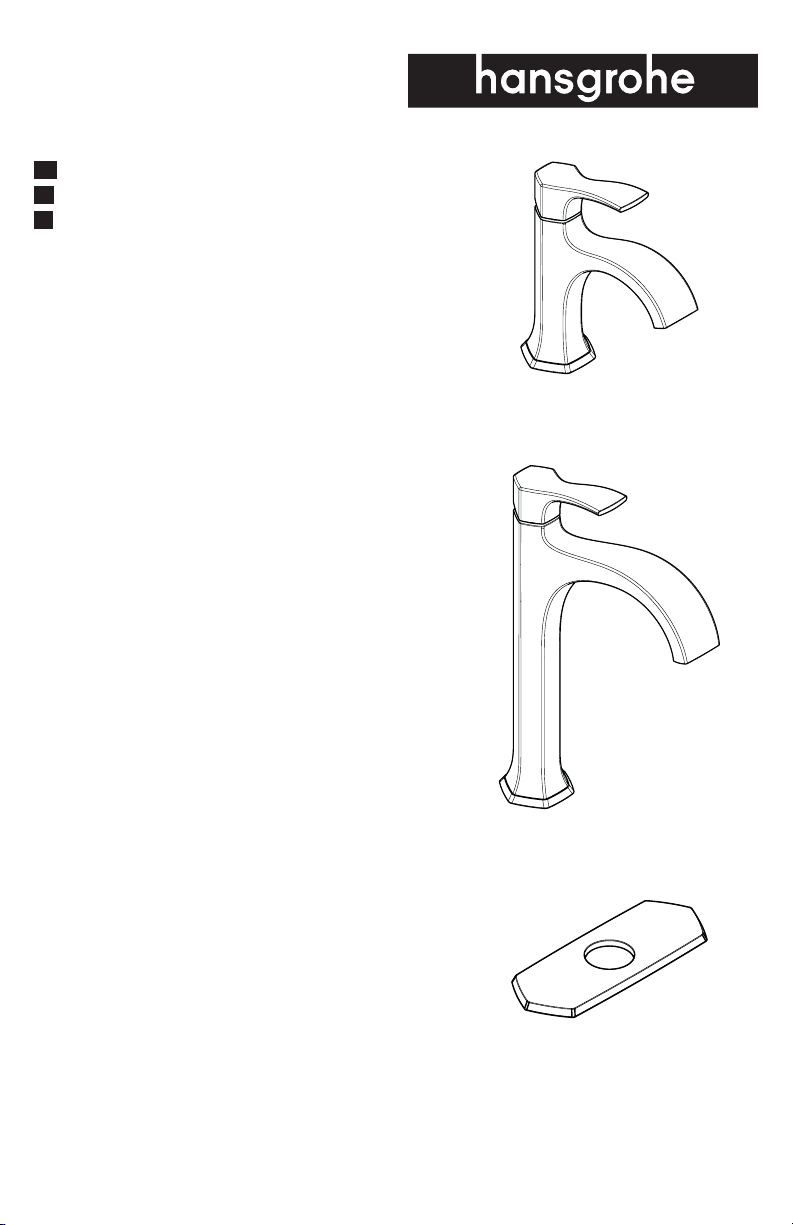

Locarno 110
04810xx0
Locarno 210
04811xx0
Locarno 210
04819xx0

2
English Français
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 1.2 GPM (4.5 L/min)
Hole size in mounting surface 1⅜" (34 mm)
Max. depth of mounting surface 1⅝" (40 mm)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This faucet does not include a drain or a pull rod.
• Base plate #04819xx0 is intended for use on a
sink that is drilled for a 4" (100 mm) centerset
faucet. Installation of the base plate on a sink
drilled for a single-hole faucet is optional.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 1.2 GPM (4.5 L/min)
Dimension du trou dans 1⅜ po (34 mm)
la surface de montage
Profondeur maximale de 1⅝ po (40 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Cette robinetterie n’incluent pas un obturateur à
clapet ou une tirette.
• La plaque 04819xx0 est conçue pour l'utilisation
sur un lavabo possédant un trou pour robinet
monopièce de 4 po (10 cm). Si le lavabo a
seulement un trou, l'installation de la plaque est
optionnelle.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

3
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 1.2 GPM (4.5 L/min)
Tamaño del orificio en la superficie 1⅜" (34 mm)
de montaje
Profundidad máxima de la 1⅝" (40 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Esta grifería no incluyen un tapón elevable ni un
tirador.
• La placa № 04819xx0 es para la instalación
en un lavabo con tres orificios. Si el lavabo tiene
sólo un orificio, la instalación de la placa es
opcional.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Tools Required / Outiles Utiles /
Herramientas Útiles
9 mm
16 mm
1.5 mm

4
Locarno 110
04810xx0
Locarno
04819xx0
Locarno 210
04811xx0
2¾"
(70 mm)
Ø1⅜" (35 mm)
2½"
(64 mm)
6⅝" (168 mm)
¼"
(6 mm)
⅜
Ø1¼" (32 mm)
8⅜" (212 mm)
4⅜" (110 mm)
19½" (495 mm) 9¾" (247 mm)
max. 1⅝" (40 mm)
25
°
5¾" (147 mm)
2⁷⁄₁₆"(62mm)
9⅝" (246 mm)
13⅞" (354 mm)
25⅝" (650 mm)
15⅜" (389 mm)
⅜
max. 1⅝" (40 mm)
2⁷⁄₁₆"(62mm)
Ø1¼" (32 mm)
11°
7⅞" (200 mm)

5
English Français Español
Optional: Install the baseplate 04819xx0 / En Option : Installez l'embasse
04819xx0 / Opcional: Instale la placa de base 04819xx0
Position the baseplate and
gasket over the holes in the
mounting surface.
The baseplate will be held in
place by the faucet.
Placez l’embase et le joint sur la
surface de montage.
La plaque de base sera main-
tenue en place par le robinet.
Ubique la placa de base y la
junta sobre los orificios de la
superficie de montaje.
La placa de base quedará su-
jeta en su posición por el grifo.
1b
1a 2

6
English Français Español
Installation / Installation / Instalación
Place the faucet and sealing ring
on the mounting surface.
Install the fiber washer, friction
washer, and mounting nut.
Tighten the mounting nut by
hand.
Placez le robinet et l’anneau
d’étanchéité sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez l’écrou de montage à la
main.
Coloque el grifo y el aro de
sellado sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete la tuerca de montaje con
la mano.
Tighten the tensioning screws. Serrez les vis de pression à
l’aide d’un tournevis.
Apriete los tornillos tensores con
un destornillador.
1 2
2.2 ft-lb
3 Nm
1
2
3

7
English Français Español
Connect the hoses to the stops.
Use two wrenches, as shown in
the diagram.
 Do not allow the hoses
to twist.
Connectez les tuyaux d’arrivée
d’eau chaude et d’eau froide
aux butées d’arrêt.
Utilisez deux clés, tel qu’illustré.
 Assurez-vous que les
tuyaux ne s’entortillent
pas.
Conecte las mangueras de
suministro de agua caliente y fría
a los topes.
Use las dos llaves fijas como se
ilustra,
 No permita las
mangueras se
retuerzan.
Loosen the aerator screw.
Remove the aerator.
Deserrez la vis de l'aérateur.
Retirez l’aérateur.
Afloje el tornillo del aireador.
Retire el aireador.
9 mm
16 mm
3
5.9 ft-lb
8 Nm
1.5 mm 1
2
3
4

8
English Français Español

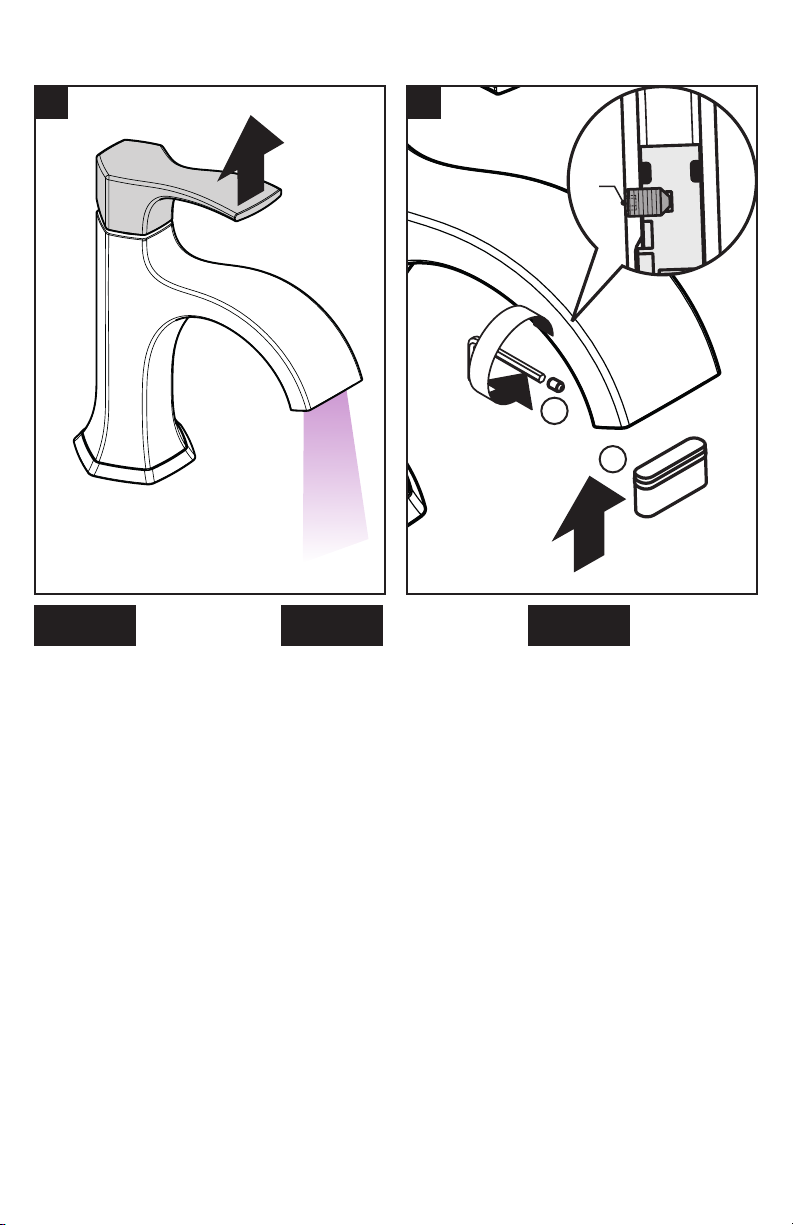

Flush the faucet for at least two
minutes.
Install the aerator.
Tighten the aerator screw.
 Do not overtighten the
screw as damage may
result.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Serrez la vis de l'aérateur
 Ne serrez pas trop
la vis, vous pourriez
l’endommager.
Lave el grifo durante al menos 2
minutos.
Instale el aireador.
Apriete el tornillo del aireador.
 No apriete el tornillo
en exceso, puesto que
podría dañarlo.
> 2 min
1.5 mm
!
5 6
1
2

9

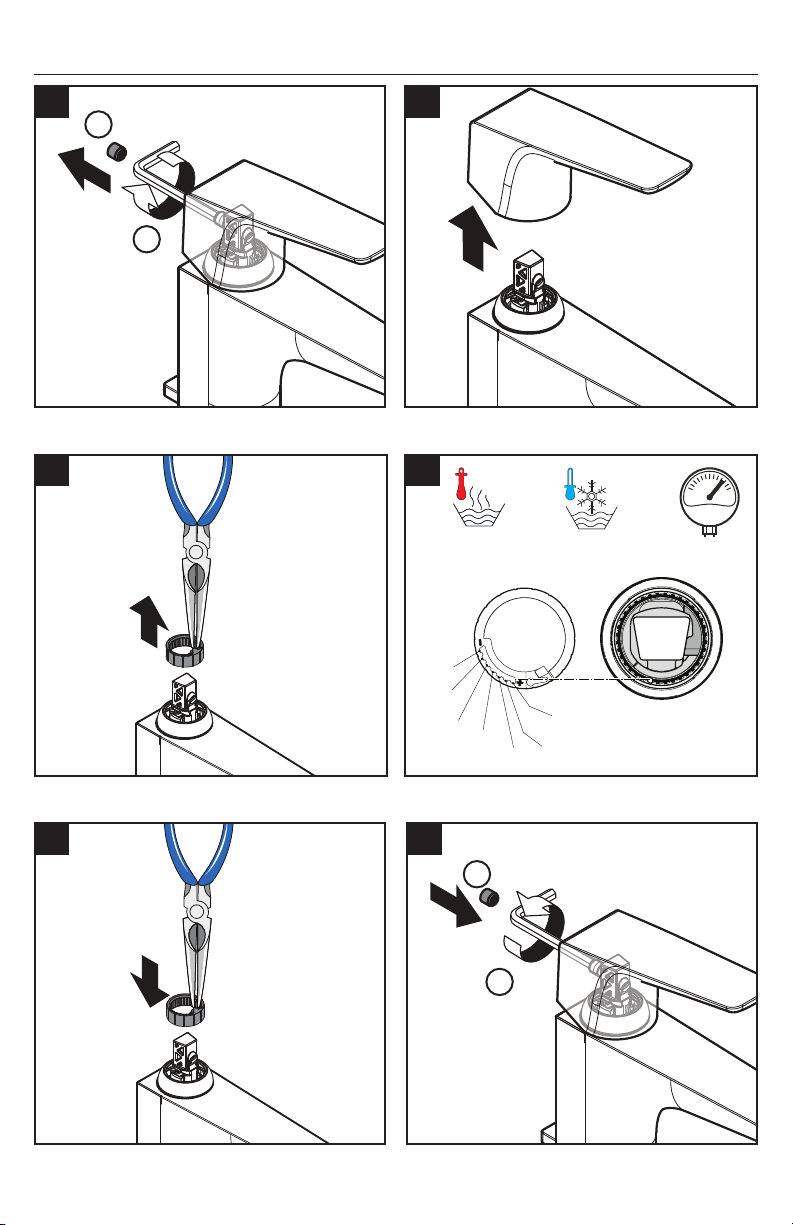

Set hot water limiter / Positionner le limiteur de température / Ajustar tope
91°F
33°C
97°F
36°C
100°F
38°C 109°F
43°C 122°F
50°C
131°F
55°C
140°F
60°C
3 mm
3.7 ft-lb / 5 Nm
140° F
60° C 50° F
10° C 44 PSI
0.3 MPa
3 mm
4 x
1 2
3 4
5 6
1
2
1
2

10
Replacement Parts / Pièces détachées / Repuestos
Locarno 110
04810xx0
Locarno 210
04811xx0
xx = Colors / Couleurs / Acabados
00 = Chrome
67 = Matte Black
82 = Brushed Nickel
83 = Polished Nickel
Locarno
04819xx0
98863xx0
95973001
98866000
98398000
98865000
13961000
98864000
98398000
92527000
98146000
93085001

11

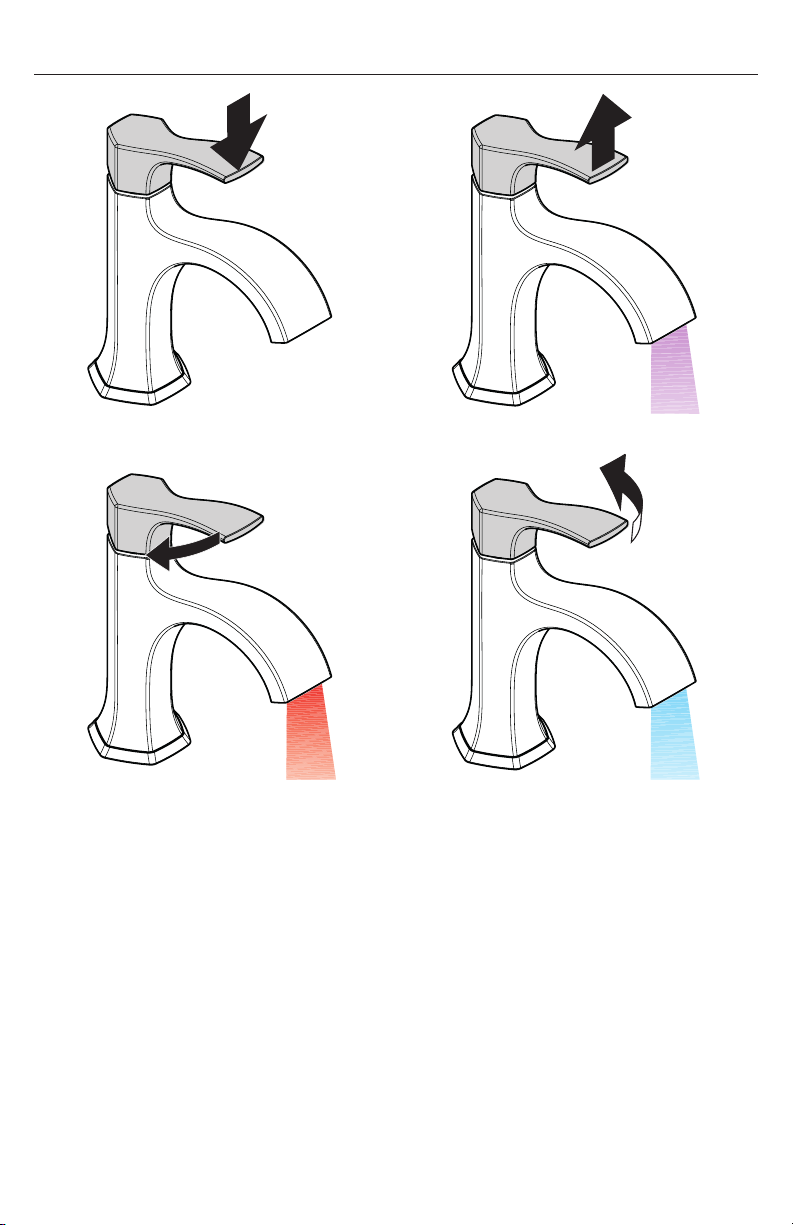

User Instructions / Instructions de service / Manejo
off
fermé
cerrado
on
ouvert
abierto
hot
chaud
caliente
cold
froid
frío

12

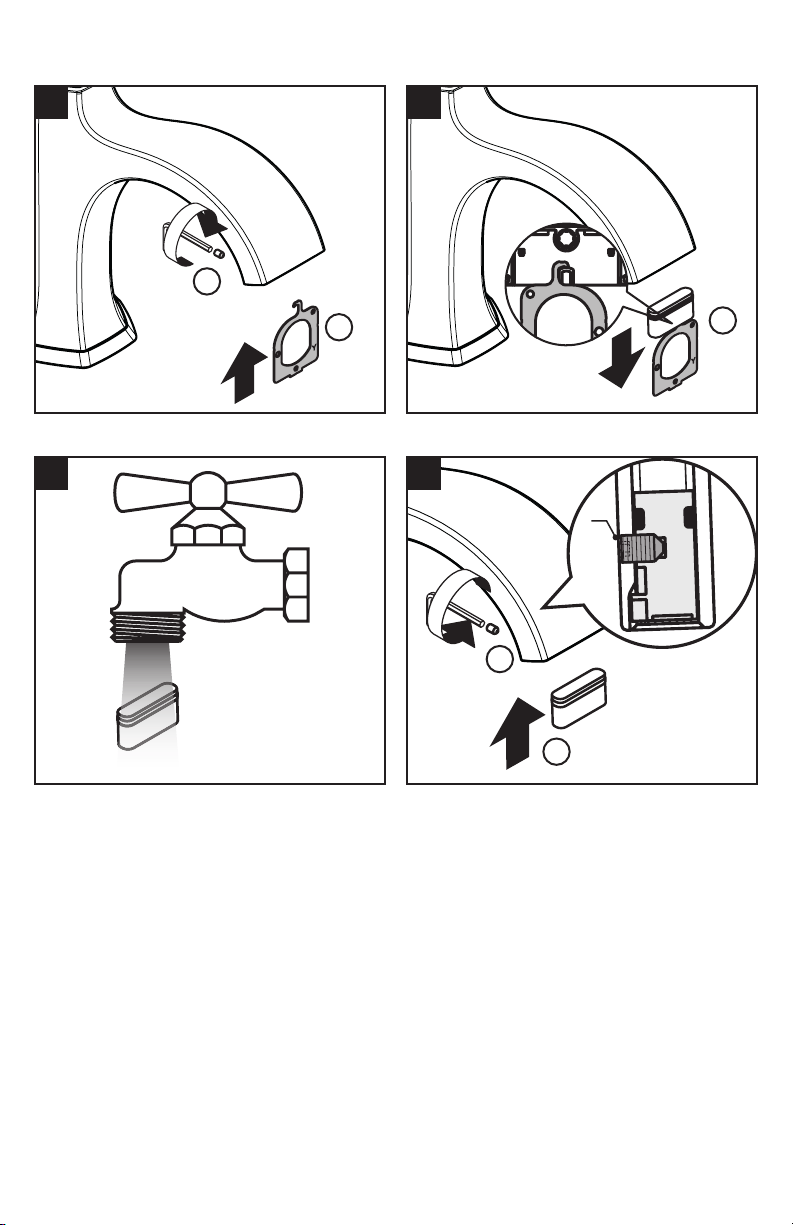

Cleaning / Nettoyage / Limpieza
!
1 2
3 4
1.5 mm
1
2
1.5 mm 1
23

13
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent
de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin
d’éviter d’endommager le produit, il est nécessaire d’en prendre soin.
Pour de meilleurs résultats :
• Empêchez l’accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c’est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N’utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
´Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
´Les poudres de nettoyage, les tampons ou les brosses abrasives.
´Les nettoyeurs à vapeur.
´Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les
ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation,
pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l’eau clair pour éliminer intégralement les restes de détergent.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
´Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
´Abrasive cleaning powders, pads, or brushes.
´Steam cleaners.
´“No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray
from the Hansgrohe product.
• Do not store any cleaning agents under your Hansgrohe product, such as in a vanity unit, as the fumes may
damage the product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

14
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
´Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
´Polvos, paños o cepillos de limpieza abrasivos.
´Limpiadores a vapor
´Agentes de limpieza “sin enjuague”.
´Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y
espacios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después de
la limpieza.
• Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecuados
no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de
l’eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s’en degagent risquent d’abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l’utilisation de produits
de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.

15

Hansgrohe, Inc. 1490 Bluegrass Lakes Parkway Alpharetta, GA 30004
Tel. [phone] Fax [phone]
www.hansgrohe-usa.com
This warranty is limited to products manufactured by Hansgrohe,
Inc. (“Hansgrohe”) that are purchased by a consumer in the United
States or Canada after March 1, 1996, and installed in either the
United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This limited warranty extends to the original purchaser only. This
warranty is non-transferable. Hansgrohe neither assumes nor
authorizes any person to create for it any other obligation or liability
in connection with this product.
LENGTH OF WARRANTY
If you are a consumer who purchased the product for use primarily
for personal, family or household purposes, this limited warranty
starts on the date of purchase and extends for as long as you own
the product and the home in which the product is originally installed.
If you purchased the product for use primarily for any other purpose,
including, without limitation, a commercial purpose, this limited
warranty starts on the date of purchase and extends (i) for 1 year,
with respect to Hansgrohe and Commercial products, and (ii) for
5 years, with respect to Axor products. The Rubbed Bronze finish is
subject to a 3-year limited warranty starting on the date of purchase.
WHAT IS COVERED BY THE WARRANTY
This limited warranty covers only your Hansgrohe manufactured
product. Hansgrohe warrants this product against defects in material
or workmanship as follows:
Hansgrohe will replace at no charge for parts only or,
at its option, replace any product or part of the product
that proves defective because of improper workmanship
and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a
replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase
price in exchange for the return of the product. REPAIR OR
REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES,
REFUND OF THE PURCHASE PRICE) AS PROVIDED
UNDER THIS LIMITED WARRANTY IS THE EXCLUSIVE
REMEDY OF THE PURCHASER.
WHAT IS NOT COVERED BY THE WARRANTY
A. Conditions, malfunctions or damage not resulting from
defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1)
normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or
alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product
in any manner contrary to the product instructions; or (3)
conditions in the home such as excessive water pressure
or corrosion.
C. Labor and other expenses for disconnection, deinstallation,
or return of the product for warranty service (including but
not limited to proper packaging and shipping costs), or for
installation or reinstallation of the product.
D. Accessories, connected materials and products, or related
products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR
ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR
CONSEQUENTIAL DAMAGES, ARISING OUT OF BREACH
OF THIS LIMITED WARRANTY.
Some provinces and some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above
limitation or exclusion may not apply to you.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place
of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage
prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement
product or part will be returned to you postage prepaid. REVISED
MAY 1, 2016.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect
your Hansgrohe product for any damage or visible defect. Prior
to installing, always carefully study the enclosed instructions on the
proper installation and the care and maintenance of this product.
If you have questions at any time about the use, installation or
performance of your Hansgrohe product, or this warranty, please
write us or call us toll-free at 800-334-0455.
Limited Consumer Warranty
US - Installation Instructions • Part No. 90729221 • Revised 04/2020
