Hans Grohe Metris Puro 31461000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
RU Руководство пользователя / Инструкция по
монтажу 8
DK Brugsanvisning / Monteringsvejledning 10

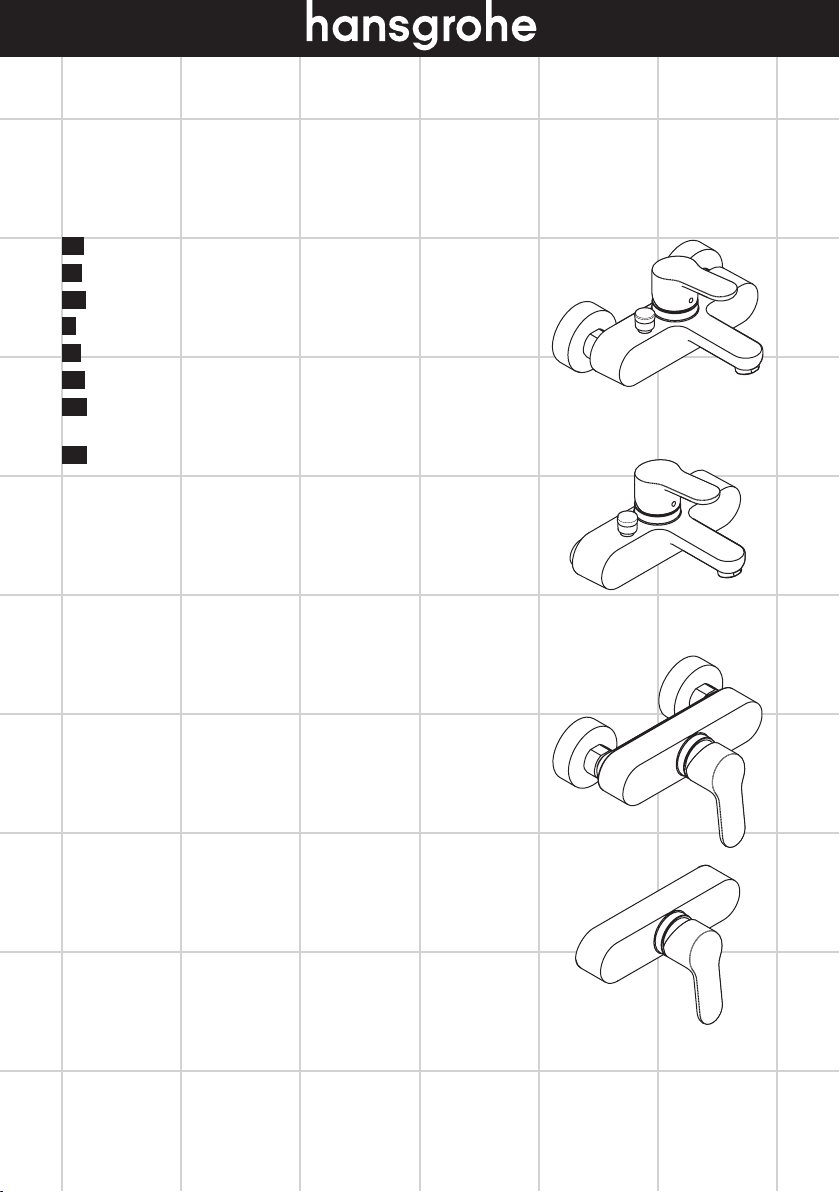

Metris Puro
32664000
Metris Puro
31461000
Metris Puro
31462000
Metris Puro
32660000

Montage siehe Seite 12
Störung Ursache Abhilfe
Wenig Wasser -Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen
Armatur tropft -Kartusche defekt -Kartusche austauschen
Zu niedrige Warmwassertemperatur -Warmwasserbegrenzung falsch
eingestellt
-Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein -Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause
entfernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
Prüfzeichen (siehe Seite 20)
Serviceteile (siehe Seite 18)
Reinigung
siehe beiliegende Broschüre.
Wartung (siehe Seite 20)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Bedienung (siehe Seite 11)
Durchflussdiagramm
(siehe Seite 16)

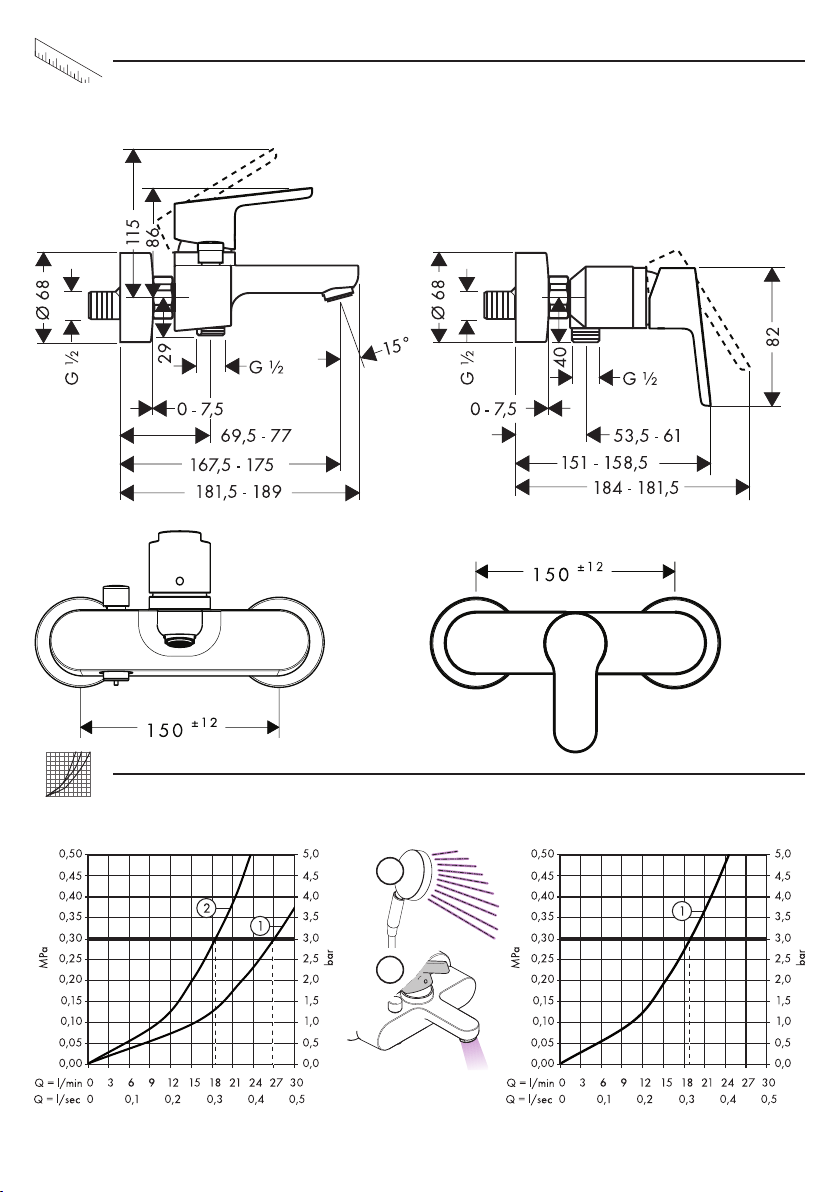

Maße (siehe Seite 16)
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 15. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Anschlüsse: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Eigensicher gegen Rückfließen
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Deutsch
2

Montage voir page 12
Dysfonctionnement Origine Solution
Pas assez d´eau -Joint-filtre de douchette encrassé -Nettoyer le joint-filtre entre la
douchette et le flexible
-Clapet anti-retour bloque -Changez le clapet antiretour
Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche
Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche
Température d’eau chaude trop
basse, pas d´eau froide
-Limiteur de température mal
positionné
-Positionner le limiteur de
température
La chauffe-eau instantané ne
s’allume pas
-Réducteur de débit non démonté -Démonter le réducteur de débit de
la douchette
-Filtres encrassés -Nettoyez / changez les filtres
-Clapet anti-retour bloque -Changez le clapet antiretour
Classification acoustique et
débit (voir page 20)
Pièces détachées (voir pages 18)
Nettoyage
voir la brochure ci-jointe.
Entretien (voir page 20)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Instructions de service (voir page
11)
Diagramme du débit
(voir page 16)
Dimensions (voir page 16)
Etalonnage
Mitigeur avec limitation de la température:
voir la page 15 pour le réglage. Une
limitation de la température n’est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Raccordement: froide à droite - chaude à gauche
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l‘eau
potable!
Avec dispositif anti-retour
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Français
3

Assembly see page 12
Fault Cause Remedy
Insufficient water -Shower filter seal dirty -Clean filter seal between shower
and hose
-Non return valve hasn’t moved
back
-Exchange non return valves
Mixer stiff -Cartridge defective, calcified -Exchange cartridge
Mixer dripping -Cartridge defective -Exchange cartridge
Hot water temperature too low -Hot water limiter incorrectly set -Set hot water limiter
Instantaneous heater didn’t work -Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
-Non return valve hasn’t moved
back
-Exchange non return valves
Test certificate (see page 20)
Spare parts (see page 18)
Cleaning
see enclosed brochure.
Maintenance (see page 20)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
Operation (see page 11)
Flow diagram
(see page 16)
Dimensions (see page 16)
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 15. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Connections: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
anti-pollution function
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
English
4

Montaggio vedi pagg. 12
Problema Possibile causa Rimedio
Scarsità d’acqua -Guarnizione del filtro della doccia
sporca
-Pulire la guarnizione del filtro tra
doccia e flessibile
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia
Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia
Temperatura dell’acqua calda -Limitazione dell’acqua calda
regolata male
-Regolare la limitazione dell’acqua
calda
La caldaia istantanea non lavora -Il limitatore di portata non è stato
smontato dalla doccetta
-Smontare il limitatore di portata
dalla doccetta
-Filtri sporchi -Pulire / sostituire i filtri
-Valvola antiriflusso non funziona
correttamentet
-Sostituire la valvola antiriflusso
Segno di verifica (vedi pagg. 20)
Parti di ricambio (vedi pagg. 18)
Pulitura
vedi il prospetto accluso.
Manutenzione (vedi pagg. 20)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Procedura (vedi pagg. 11)
Diagramma flusso
(vedi pagg. 16)
Ingombri (vedi pagg. 16)
Taratura
Per la regolazione del limitatore di erogazione
di acqua calda dei miscelatori monocomando,
vedi Pagina 15. Un limitatore di erogazione di
acqua calda in combinazione con le caldaie
istantanee non è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Raccordi: fredda a destra - calda a sinistra
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Sicurezza antiriflusso
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Italiano
5

Montaje ver página 12
Problema Causa Solución
Sale poca agua -filtro de la ducha sucio -limpiar/cambiar filtros entre flexo
y ducha
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Manecilla va dura -cartucho dañado -cambiar el cartucho
Grifo pierde agua -cartucho dañado -cambiar el cartucho
Temperatura del agua demasiado
baja no hay
-tope de agua caliente mal -ajustar tope
Calentador instantáneo no se
enciende
-no se ha quitado limitador de
caudal de la teleducha
-quitar limitador de caudal
-filtro de la ducha sucio -limpiar/cambiar filtros
-válvula anti-retorno cerrada -cambiar válvula anti-retorno
Marca de verificación (ver
página 20)
Repuestos (ver página 18)
Limpiar
ver el folleto adjunto.
Mantenimiento (ver página 20)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Manejo (ver página 11)
Diagrama de circulación
(ver página 16)
Dimensiones (ver página 16)
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 15. En combianción con
calentadores instantáneos no es recomendable
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: a la derecha frio - a la izquierda
caliente
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Seguro contra el retorno
Los mezcladores Hansgrohe pueden ser utilizados junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
en servicio ascienda a un mínimo de 0,15 MPa.
Español
6

Montage zie blz. 12
Storing Oorzaak Oplossing
Weinig water -Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen
Mengkraan lekt -Kardoes defect -Kardoes uitwisselen
Temperatuur van warm water te
laag
-Heetwaterbegrenzer verkeerd
ingesteld
-Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in -Begrenzer van handdouche niet
verwijderd
-Begrenzer uit handdouche
verwijderen
-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen
-Terugslagklep zit vast -Terugslagklep uitwisselen
Keurmerk (zie blz. 20)
Service onderdelen (zie blz. 18)
Reinigen
zie bijgevoegde brochure.
Onderhoud (zie blz. 20)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Bediening (zie blz. 11)
Doorstroomdiagram
(zie blz. 16)
Maten (zie blz. 16)
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie blz.
15. In combinatie met geisers wordt een
warmwaterbegrenzing niet aanbevolen.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Aansluitingen: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Beveiligd tegen terugstromen
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Nederlands
7

Знак технического контроля
(см. стр. 20)
Κомплеκт (см. стр. 18)
Очистка
см прилагаемая брошюра
Техническое обслуживание
(см. стр. 20)
Защита обратного тока должна регулярно
проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или
в соответствии с национальными или
региональными нормативами
Эксплуатация (см. стр. 11)
Схема потока
(см. стр. 16)
Размеры (см. стр. 16)
Подгонка
Однорычажный смеситель имеет
ограничитель расхода горячей воды
(см. Стр. 15: юстировка). В комбинации
с проточными нагревателями не
рекомендуется установка блокировка
горячей воды!
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Подключение: холодная справа - горячая слева
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой воды!
укомплектован клапаном обратного тока воды
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Русский
8

Монтаж см. стр. 12
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
-Фильтр душа загрязнен -Очистить фильтр
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Арматура работает с усилием -Картридж неисправен,
засорение накипью
-Замените картридж
Арматура протекает -Картридж неисправен -Замените картридж
Температура горячей воды
слишком низкая
-Ограничение горячей воды отре-
гулировано неправильно
-Отрегулируйте ограничение
горячей воды
Проточный нагреватель не
включается
-Дроссель не удален из ручного
душа
-Извлеките дроссель из ручного
душа
-Грязеулавливающие сита
загрязнены
-Очистите / замените
грязеулавливающие сита
-Клапан обратного тока заедает -Замените клапаны обратного
течения
Русский
9

Montering se s. 12
Fejl Årsag Hjælp
For lidt vand -Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
-Kontraventilen hænger -Udskift kontraventil
Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche
Armaturet drypper -Defekt kartusche -Udskift kartusche
For lav varmtvands-temperatur -Varmtvandsbegræns-ningen er
forkert indstillet
-Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang -Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i
håndbruseren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
-Kontraventilen hænger -Udskift kontraventil
Godkendelse (se s. 20)
Reservedele (se s. 18)
Rengøring
se venligst den vedlagte brochure.
Service (se s. 20)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Brugsanvisning (se s. 11)
Gennemstrømningsdiagram
(se s. 16)
Målene (se s. 16)
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 15. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutninger: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Med indbygget kontraventil
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Dansk
10
