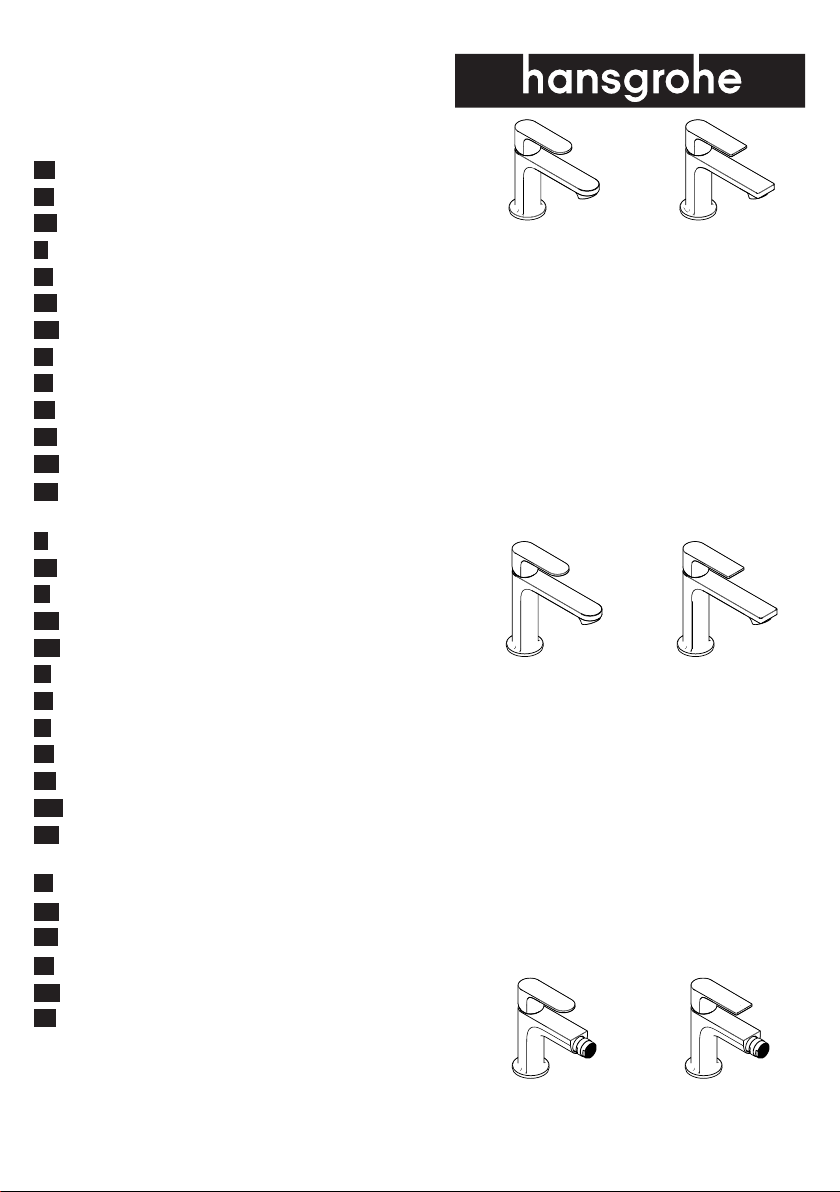

Hans Grohe Rebris S 80 72540 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
UA Інструкції з використання / Інструкція по збірці 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 31
HE / 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Українська 28
 29
Türkçe 30
Magyar 31
 32
Rebris S
72210XXX
72212XXX
Rebris E
72211XXX
72213XXX
Rebris S 80
72510000
72510005
72540XXX
Rebris S 80
CoolStart
72513XXX
72514000
72584XXX
Rebris S 80
CoolStart
EcoSmart
72586XXX
Rebris E 80
72543XXX
72550000
72550005
Rebris E 80
CoolStart
72553XXX
72554XXX
72585XXX
Rebris E 80
CoolStart
EcoSmart
72587XXX
Rebris S 110
72517XXX
72517005
72541XXX
Rebris S 110
CoolStart
72519XXX
72520XXX
72527XXX
Rebris S 110
CoolStart
EcoSmart
72588XXX
Rebris E 110
72544XXX
72557XXX
Rebris E 110
CoolStart
72559XXX
72560XXX
72551XXX
Rebris E 110
CoolStart
EcoSmart
72589XXX

2
Deutsch
Montage (siehe Seite 33)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart (Durchfluss-
begrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 35)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 36)
Durchflussdiagramm (siehe Seite 37)
Serviceteile (siehe Seite 40)
XXX = Farbcodierung
000 = Chrom
670 = Mattschwarz
Sonderzubehör
(nicht im Lieferumfang enthalten)
• Montageschlüssel #58085000
(siehe Seite 33)
• Installationskitt (siehe Seite 34)
• Dichtung #98996000 (siehe Seite 33)
Reinigung (siehe Seite 38)
Bedienung (siehe Seite 39)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
• Um eine Stagnation in den Anschlussleitungen zu
vermeiden, muss nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die Armatur in
Griffstellung heiß und kalt geöffnet werden bis eine
gleichbleibende Auslauftemperatur erreicht ist.
Prüfzeichen (siehe Seite 44)

3
Français
Montage (voir pages 33)
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux fins
auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 35)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 36)
Diagramme du débit (voir pages 37)
Pièces détachées (voir pages 40)
XXX = Couleurs
000 = Chromé
670 = Matt Black
Accessoires en option
(ne fait pas partie de la fourniture)
• clé de montage #58085000 (voir pages 33)
• Mastic d'installation (voir pages 34)
• joint #98996000 (voir pages 33)
Nettoyage (voir pages 38)
Instructions de service
(voir pages 39)
• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
• Afin d'éviter une stagnation dans les conduites de
raccordement après une inutilisation prolongée, il faut
ouvrir au moins une fois tous les 3 jours le roinet en
position chaud et froid, jusqu'à l'obtention d'une
température de sortie uniforme.
Classification acoustique et débit
(voir pages 44)

4
English
Assembly (see page 33)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain valve,
for example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 35)
To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.
Dimensions (see page 36)
Flow diagram (see page 37)
Spare parts (see page 40)
XXX = Colors
000 = Chrome Plated
670 = Matt Black
Special accessories (order as an extra)
• special tool #58085000 (see page 33)
• Installation putty (see page 34)
• seal #98996000 (see page 33)
Cleaning (see page 38)
Operation (see page 39)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
• After periods of prolonged non-use, but at least every
third day, the fittings must be opened with the handle
in hot and cold position to prevent stagnation in the
connecting lines. Let the water run until the water
temperature is constant.
Test certificate (see page 44)

5
Italiano
Montaggio (vedi pagg. 33)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare il
EcoSmart (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 35)
Regolazione del limitatore di erogazione d'acqua calda.
Un limitatore di erogazione di acqua calda in combina-
zione con le caldaie istantanee non è consigliabile.
Ingombri (vedi pagg. 36)
Diagramma flusso (vedi pagg. 37)
Parti di ricambio (vedi pagg. 40)
XXX = Trattamento
000 = Cromato
670 = Matt Black
Accessori speciali
(non contenuto nel volume di fornitura)
• chiave per montaggio #58085000
(vedi pagg. 33)
• Mastice d'installazione (vedi pagg. 34)
• guarnizione #98996000 (vedi pagg. 33)
Pulitura (vedi pagg. 38)
Procedura (vedi pagg. 39)
• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
• Per evitare un ristagno nelle condotte di allacciamen-
to, dopo lunghe pause senza utilizzo, almeno però
ogni terzo giorno, bisogna aprire il valvolame nella
posizione calda e fredda fino a quando si è
raggiunto una temperatura d'uscita uniforme.
Segno di verifica (vedi pagg. 44)

6
Español
Montaje (ver página 33)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart (limitador de caudal), situado
detrás del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 35)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 37)
Repuestos (ver página 40)
XXX = Acabados
000 = Cromado
670 = Matt Black
Opcional (no incluido en el suministro)
• Llave de montaje #58085000
(ver página 33)
• Masilla (ver página 34)
• Junta #98996000 (ver página 33)
Limpiar (ver página 38)
Manejo (ver página 39)
• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.
• Para evitar un estancamiento en las tuberías de
conexión, tras una inactividad prolongada, pero al
menos cada tres días, hay que abrir el grifo en la
posición de caliente y frío hasta obtener una
temperatura de salida constante.
Marca de verificación
(ver página 44)

7
Nederlands
Montage (zie blz. 33)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende installa-
tierichtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 35)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 36)
Doorstroomdiagram (zie blz. 37)
Service onderdelen (zie blz. 40)
XXX = Kleuren
000 = Verchroomd
670 = Matt Black
Toebehoren
(behoort niet tot het leveringspakket)
• montagesleutel #58085000 (zie blz. 33)
• Kit (zie blz. 34)
• dichting #98996000 (zie blz. 33)
Reinigen (zie blz. 38)
Bediening (zie blz. 39)
• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.
• Om stagnatie in de aansluitleidingen te vermijden,
moet de armatuur na langere bedrijfsonderbrekingen
en minstens alle drie dagen in de hete en koude stand
geopend worden tot een constante uitlooptempera-
tuur bereikt is.
Keurmerk (zie blz. 44)

8
Dansk
Montering (se s. 33)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan
EcoSmart (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart (gennem-
strømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 35)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 37)
Reservedele (se s. 40)
XXX = Overflade
000 = Krom
670 = Matt Black
Specialtilbehør (ikke med i leveringsomfang)
• Monteringsnøgle #58085000 (se s. 33)
• Kitt (se s. 34)
• Pakning #98996000 (se s. 33)
Rengøring (se s. 38)
Brugsanvisning (se s. 39)
• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
• For at undgå en stagnation i tilslutningsledningerne,
skal armaturet i stilling varm og koldt åbnes efter
længere brugspauser dog mindst hver tredje dag
indtil der opnås en ufornadret udløbstemperatur.
Godkendelse (se s. 44)

9
Português
Montagem (ver página 33)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart (limitador de caudal), situado por trás do
emulsor.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 35)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 36)
Fluxograma (ver página 37)
Peças de substituição
(ver página 40)
XXX = Acabamentos
000 = Cromado
670 = Matt Black
Acessórios especiais
(não incluído no volume de fornecimento)
• Chave especial #58085000 (ver página 33)
• Mástique (ver página 34)
• Vedante #98996000 (ver página 33)
Limpeza (ver página 38)
Funcionamento (ver página 39)
• A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
• De modo a evitar uma estagnação nas tubagens de
conexão, é necessário abrir a torneira na posição da
água quente e fria (pelo menos todos os três dias ou
após longas interrupções de utilização) até se
verificar uma temperatura de saída uniforme.
Marca de controlo (ver página 44)

10
Polski
Montaż (patrz strona 33)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart
(ogranicznik przepływu) znajdujący się za napowie-
trzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 35)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest zaleca-
ne.
Wymiary (patrz strona 36)
Schemat przepływu (patrz strona 37)
Części serwisowe (patrz strona 40)
XXX = Kody kolorów
000 = Chrom
670 = Matt Black
Wyposażenie specjalne
(Nie jest częścią dostawy)
• Klucz montażowy #58085000
(patrz strona 33)
• Kit instalatorski (patrz strona 34)
• Uszczelka #98996000 (patrz strona 33)
Czyszczenie (patrz strona 38)
Obsługa (patrz strona 39)
• Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.
• W celu uniknięcia stagnacji w przewodach doprowa-
dzających, po dłuższych przerwach w użytkowaniu,
przynajmniej jednak co trzy dni, należy otworzyć
armaturę w pozycji wody gorącej i zimnej, aby
osiągnąć temperaturę na wylocie na stałym pozio-
mie.
Znak jakości (patrz strona 44)

11
Česky
Montáž (viz strana 33)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. poloslou-
pů k vypouštěcímu ventilu není přípustné.
• Při problémech s průtokovým ohřívačem, nebo když
je požadován větší průtok, může být odstraněno
zařízení EcoSmart (omezovač průtoku), které je
umístěno za perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 35)
Nastavení omezovače teplé vody. Ve spojení s průtoko-
vým ohřívačem se použití uzávěru teplé vody nedoporu-
čuje.
Rozmìry (viz strana 36)
Diagram průtoku (viz strana 37)
Servisní díly (viz strana 40)
XXX = Kód povrchové úpravy
000 = Chrom
670 = Matt Black
Zvláštní příslušenství
(není součástí dodávky)
• montážní klíč #58085000 (viz strana 33)
• Instalační kit (viz strana 34)
• těsnění #98996000 (viz strana 33)
Čištění (viz strana 38)
Ovládání (viz strana 39)
• Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako pitnou
vodu.
• Pokud chcete zabránit stagnaci v přípojných
vedeních, musíte po delších přestávkách, alespoň
však každý třetí den, otevřít armaturu v poloze horká
a studená, dokud není výstupní teplota konstantní.
Zkušební značka (viz strana 44)

12
Slovensky
Montáž (viď strana 33)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov,
napr. polovičného stĺpu na odtokový ventil, nie je
prípustné.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart (obmedzovač prietoku), ktoré je
umiestnené za perlátorom.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 35)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Rozmery (viď strana 36)
Diagram prietoku (viď strana 37)
Servisné diely (viď strana 40)
XXX = Farebné označenie
000 = Chróm
670 = Matt Black
Zvláštne príslušenstvo
(nie je súčasťou dodávky)
• montážny kľúč #58085000 (viď strana 33)
• Inštalačná súprava (viď strana 34)
• tesnenie #98996000 (viď strana 33)
Čistenie (viď strana 38)
Obsluha (viď strana 39)
• Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú
vodu.
• Aby sa zabránilo stagnácii v prípojných vedeniach,
musí sa po dlhších prestávkach medzi používaním,
minimálne však každý tretí deň, otvoriť armatúra v
polohe páky horúca a studená, kým sa nedosiahne
konštantná výstupná teplota.
Osvedčenie o skúške (viď strana 44)

13
中文
安装 (参见第页33)
安全技巧
装配时为避免挤压和切割受伤,必须戴上手套.
本产品只允许作为洗浴,卫生和洁身之用.
冷热水管间过大的压力差必须予以平衡.
安装提示
• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.
• 管道和阀门必须根据通用标准进行安装,冲洗和
检查.
• 请遵守当地国家现行的安装规定.
• 只能按规定使用溢流阀.禁止将半露柱及其他部
件固定到溢流阀上.
• 如果使用即热式热水器时出现问题,或要求更大
的水流量,可以把位于水波器后面的EcoSmart(
流量限制器)拆除.
技术参数
本龙头配有 EcoSmart (流量限制器)
工作压强: 最大1MPa
推荐工作压强:0,1-0,5MPa
测试压强:1,6MPa
(1MPa=10bar=147PSI)
热水温度: 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计!
符号说明
请勿使用含有乙酸的硅胶!
调节 (参见第页35)
热水温度调节.如果使用即热式喷头,则不建议安
装热水阀门.
大小 (参见第页36)
流量示意图 (参见第页37)
备用零件 (参见第页40)
XXX=颜色代码
000=镀铬
670=MattBlack
选装附件 (不在供货范围内)
• 专用工具#58085000(参见第页33)
• 水管胶泥(参见第页34)
• 垫圈#98996000(参见第页33)
清洗 (参见第页38)
操作 (参见第页39)
• 汉斯格雅建议,清晨或在水流长时间停滞后,前
半升水不作饮用水使用.
• 为了避免在连接管路内发生堵塞,如长时间未使
用,则必须至少每三天将龙头调至热水和冷水位
置,并打开龙头,直至水流温度保持恒定.
检验标记 (参见第页44)

14
Русский
Монтаж (см. стр. 33)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане
запрещается закреплять другие предметы,
например, полуколонну.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart (ограничитель потока воды),
который установлен за воздушным рассекателем.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 35)
Регулировка ограничителя горячей воды. В сочетании
с проточными нагревателями не рекомендуется
использовать блокировку воды.
Размеры (см. стр. 36)
Схема потока (см. стр. 37)
Κомплеκт (см. стр. 40)
XXX = Цветная кодировка
000 = Xром
670 = Matt Black
Специальные принадлежности
(не включено в объем поставки!)
• Монтажный ключ #58085000 (см. стр. 33)
• Монтаж подводки (см. стр. 34)
• Уплотнение #98996000 (см. стр. 33)
Очистка (см. стр. 38)
Эксплуатация (см. стр. 39)
• Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не
использовать первые поллитра воды для питья.
• Во избежание стагнации в подсоединительных
проводах после двительных пауз в использовании,
минимум раз в три дня, арматуру нужно открывать
в горячем и холодном положении ручки, пока не
будет достигнута равномерная температура
выходящей воды.
Знак технического контроля
(см. стр. 44)

15
Suomi
Asennus (katso sivu 33)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.
• Jos läpivirtauskuumentimen kanssa on ongelmia tai jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart
(virtauksenrajoitin) poistaa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 35)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Mitat (katso sivu 36)
Virtausdiagrammi (katso sivu 37)
Varaosat (katso sivu 40)
XXX = Värikoodaus
000 = Kromi
670 = Matt Black
Erityisvaruste (ei kuulu toimitukseen)
• Asennusavain #58085000 (katso sivu 33)
• Asennussarja (katso sivu 34)
• Tiiviste #98996000 (katso sivu 33)
Puhdistus (katso sivu 38)
Käyttö (katso sivu 39)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa
ei käytetä juomavetenä aamuisin eikä silloin, kun
laitetta ei ole käytetty pitkään aikaan.
• Stagnaation välttämiseksi liitosputkissa täytyy pitkien
käyttötaukojen jälkeen, kuitenkin vähintään kolmen
päivän välein, hana kääntää kuumaan ja kylmään
asentoon, kunnes on saavutettu tasainen ulostuloläm-
pötila.
Koestusmerkki (katso sivu 44)

16
Svenska
Montering (se sidan 33)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepte-
ras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
• Om det är problem med vattenberedaren eller om
större vattenflöde önskas kan EcoSmart (flödeskon-
troll) som sitter bakom perlatorn tas bort.
Tekniska data
Blandare seriemässigt med EcoSmart (flödes-
kontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 35)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvatten-
spärr.
Måtten (se sidan 36)
Flödesschema (se sidan 37)
Reservdelar (se sidan 40)
XXX = Färgkodning
000 = Krom
670 = Matt Black
Specialtillbehör (medföljer ej leveransen)
• Monteringsnyckel #58085000 (se sidan 33)
• Installationskitt (se sidan 34)
• Packning #98996000 (se sidan 33)
Rengöring (se sidan 38)
Hantering (se sidan 39)
• Hansgrohe rekommenderar att den första halvlitern
inte används som dricksvatten på morgonen eller efter
längre perioder utan användning.
• För att undvika en stagnering i anslutningsledningarna
måste blandaren öppnas och spolas kallt och varmt
tills en jämn temperatur är uppnådd när den inte har
använts på länge, dock minst var tredje dag.
Testsigill (se sidan 44)

17
Lietuviškai
Montavimas (žr. psl. 33)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi-
jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Išleidimo vožtuvas gali būti naudojamas tik pagal
savo paskirtį. Prie išleidimo vožtuvo draudžiama
tvirtinti kitas dalis, pavyzdžiui, puskolones.
• Jei yra problemų su momentiniu vandens šildytuvu ar
neužtenka vandens srauto, galima pašalinti už
aeratoriaus esantį „EcoSmart“ (vandens srauto
ribotuvą).
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 35)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.
Išmatavimai (žr. psl. 36)
Pralaidumo diagrama (žr. psl. 37)
Atsarginės dalys (žr. psl. 40)
XXX = Spalvos
000 = Chrom
670 = Matt Black
Specialūs priedai (nėra pridedama)
• Montavimo raktas #58085000 (žr. psl. 33)
• Montavimo rinkinys (žr. psl. 34)
• Tarpinė #98996000 (žr. psl. 33)
Valymas (žr. psl. 38)
Eksploatacija (žr. psl. 39)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti
kaip geriamojo.
• Kad neužsikištų prijungimo vamzdžiai, po ilgesnių
naudojimo pertraukų bent kas tris dienas atverkite
maišytuvą nustatę rankenėlę tiek į karšto, tiek į šalto
vandenes padėtį, kol pasieksite, kad tekančio vandens
temperatūra bus pastovi.
Bandymo pažyma (žr. psl. 44)

18
Hrvatski
Sastavljanje (pogledaj stranicu 33)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart
(limitator protoka) lociran iza aeratora.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 35)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.
Mjere (pogledaj stranicu 36)
Dijagram protoka
(pogledaj stranicu 37)
Rezervni djelovi
(pogledaj stranicu 40)
XXX = Boje
000 = Krom
670 = Matt Black
Posebni pribor (Nije sadržano u isporuci!)
• ključ za montažu #58085000
(pogledaj stranicu 33)
• Instalaterski kit (pogledaj stranicu 34)
• brtva #98996000 (pogledaj stranicu 33)
Čišćenje (pogledaj stranicu 38)
Upotreba (pogledaj stranicu 39)
• Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1/2 litre vode ne upotrebljavate za
piće.
• Kako bi se izbjegla stagnacija vode u priključnim
cijevima, potrebno je nakon duljih prekida korištenja,
a najmanje jednom svakog trećeg dana, otvoriti arma-
turu u položaju vruće i hladne vode, sve dok se ne
postigne ujednačena izlazna temperatura.
Oznaka testiranja
(pogledaj stranicu 44)

19
Română
Montare (vezi pag. 33)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziuni-
lor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu apă
rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Supapa de scurgere poate fi utilizată doar conform
destinaţiei. Fixarea altor obiecte, de ex. a unui
semi-stâlp la supapa de scurgere este interzisă.
• Dacă apar probleme cu boilerul instant sau dacă
doriţi un debit de apă mai mare, puteţi să demontaţi
unitatea EcoSmart (limitatorul de debit), care se află
în spatele suflătorului de aer.
Date tehnice
Bateria este dotată în serie cu EcoSmart
(limitator de debit)
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 35)
Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu un
boiler instant.
Dimensiuni (vezi pag. 36)
Diagrama de debit (vezi pag. 37)
Piese de schimb (vezi pag. 40)
XXX = Coduri de culori
000 = Crom
670 = Matt Black
Accesorii opţionale
(nu este inclus în setul livrat)
• Cheie pentru montare #58085000
(vezi pag. 33)
• Chit de instalare (vezi pag. 34)
• Garnitură #98996000 (vezi pag. 33)
Curăţare (vezi pag. 38)
Utilizare (vezi pag. 39)
• Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.
• Pentru evitarea stagnării apei în conductele de
racord, după o pauză mai lungă de utilizare sau cel
puţin la fiecare trei zile trebuie să deschideţi robinetul
în poziţia cald şi rece până ce temperatura apei va fi
uniformă la ieşire.
Certificat de testare (vezi pag. 44)

20
Ελληνικά
Συναρμολόγηση (βλ. Σελίδα 33)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-
γηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν
μέσο λουτρού, υγιεινής και καθαρισμού του σώματος.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Η βαλβίδα εκροής επιτρέπεται να χρησιμοποιείται
μόνο για την προβλεπόμενη χρήση. Η στερέωση άλλων
αντικειμένων π.χ. μισής κολώνας στη βαλβίδα εκροής
δεν επιτρέπεται.
• Εάν παρουσιαστεί πρόβλημα με τον ταχυθερμοσίφωνα
ή όταν απαιτείται περισσότερο νερό, μπορεί να
απομακρυνθεί ο EcoSmart (μειωτής ροής), ο οποίος
βρίσκεται πίσω από το φίλτρο του ρουξουνιού.
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart
(μειωτής ροής)
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!
Ρύθμιση (βλ. Σελίδα 35)
Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η
διάταξη φραγής ζεστού νερού σε συνδυασμό με
ταχυθερμοσίφωνα.
Διαστάσεις (βλ. Σελίδα 36)
Διάγραμμα ροής (βλ. Σελίδα 37)
Ανταλλακτικά (βλ. Σελίδα 40)
XXX = Χρώματα
000 = Επιχρωμιωμένο
670 = Matt Black
Ειδικά αξεσουάρ (δεν περιλαμβάνεται στον
παραδοτέο εξοπλισμό)
• Kλειδί συναρμολόγησης #58085000
(βλ. Σελίδα 33)
• Κιτ εγκατάστασης (βλ. Σελίδα 34)
• Παρέμβυσμα #98996000 (βλ. Σελίδα 33)
Καθαρισμός (βλ. Σελίδα 38)
Χειρισμός (βλ. Σελίδα 39)
• Η Hansgrohe συνιστά το πρωί ή μετά από μεγάλα
χρονικά διαστήματα αχρησίας να μην χρησιμοποιείτε
το πρώτο μισό λίτρο νερό σαν πόσιμο.
• Για να μη δημιουργηθεί φράξιμο στις συνδετήριες
σωληνώσεις πρέπει η μπαταρία, όταν μεσολαβούν
μεγάλα χρονικά διαστήματα χωρίς να χρησιμοποιείται,
να ανοίγεται τουλάχιστον κάθε τρίτη ημέρα με
εναλλαγή καυτού και κρύου νερού μέχρι να επιτευχθεί
σταθερή θερμοκρασία νερού.
Σήμα ελέγχου (βλ. Σελίδα 44)
